Как сделать самодельный земляной бур (ямобур, землебур)

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Конструкция земляного бура

Принципиально каждый бур состоит из трех основных элементов:

1. Пика, которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой.
2. Режущая часть, выполненная в виде шнека, половин дисков или имеющая иную конфигурацию.
3. Цельный или сегментированный стержень, к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.

Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.

Шнековый бур – специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.

Бур с землеприемником представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.

Бур для свай ТИСЭ представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.

Фундамент на сваях

Применение свайного фундамента в строительстве предоставляет возможность осуществлять возведение строений и зданий на местах, сугубо не предназначенных под эти цели. Под это подходит водная гладь, заболоченные участки и иные земельные наделы, подверженные увеличению уровня грунтовых вод.

В случае возведения такого типа оснований используются сваи, которые размещаются в грунте в месте предполагаемого строительства. Далее обустроенный фундамент оборудуется поперечными связующими балками и происходит дальнейшая установка дома. Рекомендации по его обустройству довольно просты, в связи с этим пользуются значительной популярностью при строительстве своими руками на земельных наделах нестандартного типа путем использования свайного бура.

Конструкции и применение

Есть три основных конструкции земляных буров:

• Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

  Пример самодельного земляного садового бура

• Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

  Шнековый бур отличается навитыми спирально несколькими оборотами спирали

• Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

  Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Модификации

Перед самостоятельным изготовлением необходимо рассмотреть различные модели ручных земляных коловоротов. Взяв за основу подходящую конструкцию следует определить её характеристики: производительность, усилие резания, возможность работы с твёрдым грунтом. Возможно для индивидуального применения придётся делать комбинированное приспособление, который объединит в себе удачные решения нескольких моделей.

Базовые схемы шнекового инструмента

Основу земляного коловорота составляет винтовая часть – шнек. Его делают сварным из стальных тонкостенных дисков. Последние надрезают от центра к наружному диаметру и выгибают. Как правило, для изготовления шнека берут от 1 до 4 колец. От их количества зависит объём грунта, который можно извлечь за один проход. Однако с большим числом колец бур тяжелее вращать и доставать из земли. Грунт срезает сам шнек либо дополнительные лезвия. В первом случае рабочая кромка быстро тупится о корни растений или камни. А лезвия из прочной стали не нуждаются в периодической заточке.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

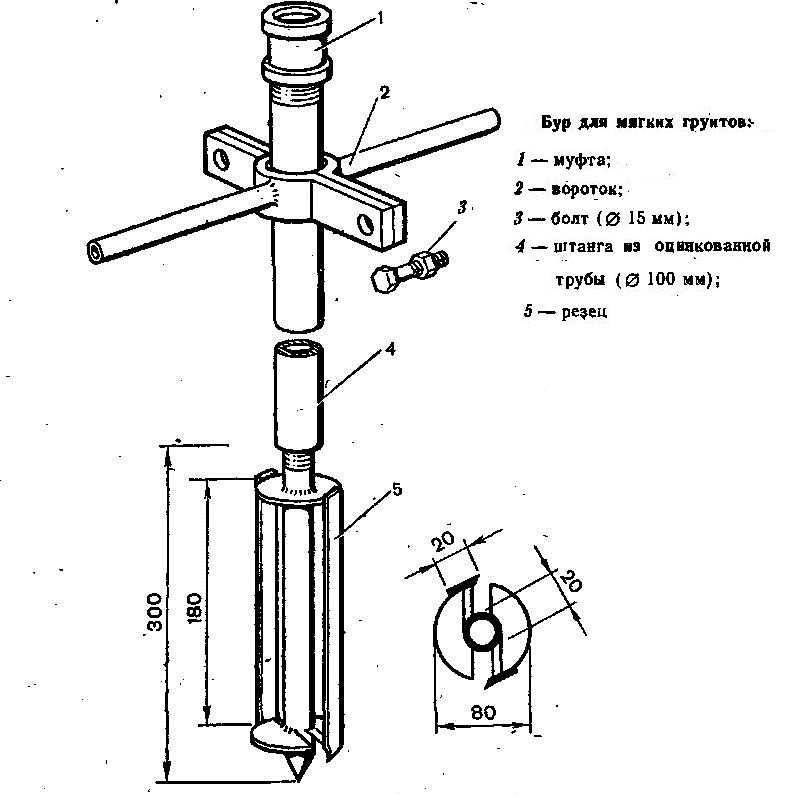

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Разновидности и технические характеристики ручных буров

Практическое использование «вертикальных лопат» выявило их преимущества и слабые стороны. В результате были разработаны несколько разновидностей ручных буров.

Самый простой садовый ручной бур – трубчатая штанга с рукояткой на одном конце и двухлопастной фрезой на другом.

Простота конструкции – гарантия надежности, однако, кроме неглубокой ямы или скважины вы им ничего не выкопаете.

Вторая разновидность – инструмент, оснащенный съемными фрезами разных диаметров. Его можно использовать для бурения практически всех видов шурфов и скважин.

Кроме пластинчатого, в продаже можно встретить шнековый бур. От своего собрата он отличается тем, что за режущими лопастями у него идет винтовой шнек. Такой инструмент за один рабочий цикл забирает больше грунта, что ускоряет копку ямы.

Усовершенствованный ручной бур имеет несколько фрез и разъемную конструкцию штанги. Это позволяет наращивать его, заглубляясь на нужную отметку.

Удлинитель рукоятки – еще одна полезная опция, которая встречается в бурах, предназначенных для проходки глубоких скважин. Работать таким инструментом легче. Крутить ручку можно вдвоем с напарником, увеличивая режущее усилие кромки и скорость проходки.

Особый вид – ручные буры ТИСЭ, иногда называемые фундаментными. Они имеют довольно сложную конструкцию. Она обеспечивает проходку широких скважин под сваи и создает в их нижней части расширения.

Такой бур имеет широкий грунтоприемник, в котором скапливается земля с мелкими камнями (диаметр до 5 см). Специальная откидная лопатка начинает работать в самом конце скважины, расширяя опорную часть будущей железобетонной сваи.

Кроме плоской режущей кромки, в некоторых ручных бурах используется зубчатая. Она лучше рыхлит грунт, облегчая работу.

Выбирая ручной буровой инструмент, обращайте внимание на технические характеристики, о которых мы сказали выше. Если работать им придется не часто, копая ямки под посадку деревьев и столбики, лучше купить недорогой бур с одной фрезой

Тот, кому предстоит копка глубокой скважины водоснабжения, монтаж столбчатого фундамента или установка ограждения вокруг участка, не обойдется без бура с наращиваемой штангой и удлинителем ручки. В конструкции такого инструмента предусматривается возможность замены фрез.

Ручной бур, которым можно работать вдвоем, преодолевает не только песчаные, но и глинистые грунты с включением некрупных камней. Если же на участке почва каменистая, то ручной бур вам не поможет. Здесь потребуется экскаватор или ручная копка лопатой с выемкой камня.

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Их можно поделить на:

1. Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
2. Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
3. Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

https://youtube.com/watch?v=4j8lJtYjAVs

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Пошаговое изготовление бура

На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.

На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3−4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.

Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.

Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.

Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.

Защитное покрытие

Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором. После такой обработки готовое изделие можно красить.

При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.

Основные разновидности

При желании изготовить ручной ямобур своими руками нужно знать об основных типах подобного оборудования, принципе их работы и конструкции. Особым спросом пользуются инструменты садового назначения, оснащенные полукруглыми лопастями. Их приваривают под определенным углом и задействуют для проделывания отверстий в земле под какие-либо растительные культуры. Кроме этого, с помощью такого инструмента можно обустраивать шурфы для опор и сооружения беседок или легких построек и ограждающих конструкций.

Существуют и шнековые буры, которые отличаются удлиненным режущим элементом и массой преимуществ. Они необходимы для выкапывания глубоких ям под опоры. Конструкция прибора построена таким образом, что его не нужно часто доставать из земли, что существенно ускоряет процесс бурения.

Наиболее простыми вариантами самодельных буров являются садовые приборы. Они отличаются минимальным весом и упрощенной конструкцией, которую можно изменять в зависимости от условий работы. Что касается обычных моделей, то они отличаются универсальностью и дешевизной. Зачастую их используют только для легкой почвы, ведь при проделывании углублений на глинистом грунте или суглинке они малоэффективны.

Эксплуатация и уход за буром для столбов

Изготовление садового оборудования самостоятельно – это одно дело, но как изготовить оборудование, чтобы оно служило долго и выполняло правильно свои функции. Надо правильно его эксплуатировать и ухаживать за ним, соблюдая правила:

• лезвие режущей поверхности и основную штангу следует сразу покрыть составом против коррозии;
• покрасить инструмент краской по металлу;
• при каждом применении следует проверять заточку лезвия и при необходимости затачивать наждачкой или бруском;
• для подстраховки перед бурением следует разрыхлить грунт лопатой;
• бур следует вытаскивать аккуратно, не допуская прогиба режущей поверхности;
• после работы надо очистить инструмент от грунта.

Начало работ

Для монтажа потребуется просверлить в земле несколько углублений. Обычно каждую опору устанавливают на расстоянии 2,5 метра от соседней. Для расчёта количества столбов нужно просто разделить на этот коэффициент длину периметра ограды. Также необходимо прибавить дополнительные стойки для ворот и калитки.

Чтобы забор стоял на земле крепко, нужно учесть несколько факторов:

• Материал, из которого он будет изготовлен. От этого зависит толщина стоек и минимально необходимое заглубление.
• Размеры будущего палисадника. Зная высоту и ширину, можно корректно подобрать нужный материал.
• Состояние почвы в месте бурения лунок под столбы. Оценив этот параметр, можно понять, сколько дополнительных укреплений стоек необходимо.
