Скважина для воды своими руками: технологии ручного бурения

Фильтры

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
расположение отверстий поперечное, в шахматном порядке;
площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

Типы водозаборных выработок и грунтов

Перед началом буровых работ следует изучить состав грунта на участке, чтобы хотя бы примерно представить свою будущую скважину.

В зависимости от особенностей пролегания водоносного слоя различают три вида скважин:

  • абиссинский колодец;
  • фильтровая скважина;
  • артезианская скважина.

Абиссинский колодец (или скважина-игла) может быть устроен практически повсеместно. Пробивают его там, где водоносный слой залегает относительно близко к поверхности и приурочен к пескам.

Для ее бурения используют технологию забивки, которая не подходит для сооружения скважин других видов. Все работы обычно можно выполнить в течение одного рабочего дня.

Эта схема позволяет изучить особенности устройства различных скважин, чтобы лучше понять технологию их бурения и выбрать подходящий метод (кликните для увеличения)

Но дебит таких скважин невелик. Чтобы обеспечить дом и участок достаточным количеством воды, иногда имеет смысл сделать две такие скважины на участке. Компактные размеры оборудования позволяют без особых проблем устроить такую скважину прямо в подвале.

Фильтровые скважины, которые также называют скважинами “на песок”, создают на грунтах, где водоносный слой пролегает относительно неглубоко – до 35 метров.

Обычно это песчаные грунты, которые хорошо поддаются бурению. Глубина фильтровой скважины обычно варьируется в пределах 20-30 метров.

На этой схеме наглядно представлено устройство фильтровой скважины. В нижней ее части необходимо установить фильтр, чтобы предотвратить попадание песка и ила в воду

Работы при хорошем раскладе отнимут два-три дня. Фильтровая скважина нуждается в хорошем обслуживании, поскольку постоянное присутствие в воде частичек песка и ила может вызвать заиливание или запесочивание.

Обычный срок эксплуатации такой скважины может составлять 10-20 лет. Срок может быть больше или меньше в зависимости от качества бурения скважины и ее дальнейшего обслуживания.

Артезианские скважины, они же скважины “на известняк”, самые надежные, поскольку водонос приурочен к коренным отложениям. Воду вмещают многочисленные трещины скальной породы.

Заиливание такой скважине обычно не грозит, а дебит может достигать примерно 100 куб.м/ч. Но и глубина, на которую предстоит провести бурение, обычно оказывается более чем солидной – от 20 до 120 метров.

Разумеется, бурить такие скважины сложнее, а времени и материалов на выполнение работ уйдет значительно больше. Профессиональная бригада может справиться с работами дней за 5-10. А вот если мы бурим скважину на участке своими руками, может понадобиться и несколько недель, и даже месяц или два.

Но усилия стоят того, ведь артезианские скважины могут без проблем прослужить полвека, а то и больше. Да и дебит такой скважины позволяет снабжать водой не только один дом, но и небольшой поселок. Только для устройства подобной выработки не подходят ручные методы бурения.

Физико-механические свойства грунтов также имеют большое значение при выборе метода бурения.

В ходе работ может понадобиться пройти самые различные пласты, например:

  • влажный песок, который поддается бурению практически любым способом относительно легко;
  • водонасыщенный песок, извлечь который из ствола можно только с помощью желонки;
  • крупнообломочные породы (гравийные и галечниковые отложения с песчаными и глинистыми заполнителями), бурят которые желонкой или стаканом в зависимости от заполнителя;
  • плывун, представляющий собой мелкодисперсный песок, перенасыщенный водой, вычерпать его можно только желонкой;
  • суглинок, т.е. песок с обильными включениями глины, пластичный, хорошо поддающийся бурению шнеком или колонковым стаканом грунт;
  • глина, пластичная порода, с бурением которого справится шнек или стакан.

Как узнать, какие грунты залегают под поверхностью, и на какой глубине находится водоносный слой? Конечно, можно заказать геологические исследования грунта, но это процедура не безвозмездная.

Почти все выбирают более простой и дешевый вариант – опрос соседей, которые уже пробурили скважину или соорудили колодец. Уровень воды в вашем будущем водоисточнике будет примерно на той же глубине.

Бурение новой скважины на небольшом расстоянии от уже существующего сооружения может и не пойти по точно такому же сценарию, но скорее всего, будет очень похожим.

Промывка скважины на воду после бурения

После бурения скважины своими руками и установки обсадной трубы осуществляется промывка – обязательный этап. Суть этого процесса сводится к тому, что в источник опускается труба, через которую под давлением закачивается вода. За счет напора из отверстия полностью удалится песок и глина. Все это будет откачено наружу. Как только пошла чистая вода обязательно сдайте ее на анализ в соответствующей организации.

Плюсы и минусы

Данный способ бурения скважины на воду имеет свои плюсы и минусы.

Достоинства:

  • Конструкция скважины на воду позволяет сделать источник с высоким дебетом и продолжительным эксплуатационным сроком.
  • Оборудование для бурения скважин можно сделать своими руками, что является экономией, как если бы пришлось арендовать для бурения скважины малогабаритную установку.
  • Возможность контроля уровня воды и видеть водоносный слой.
  • Проектирование водозаборных скважин позволяет создать входное отверстие с большим диаметром.
  • Данные способы бурения позволяют проводить работы даже в зимнее время года.

Недостатки:

  • Существуют другие виды бурения скважин, позволяющие проводить работы намного быстрей.
  • Потребуется большой объем оборудования для бурения скважин на воду, особенно что касается обсадной трубы.
  • Данные виды скважин на воду требуют серьезных физических и трудовых ресурсов.
  • Перед тем как бурить скважину на воду необходимо определить характер грунта, не всегда ударно-канатная технология актуальна.
  • Нанесение вреда ландшафтному дизайну придомовой территории. По этой причине перед тем как пробурить скважину своими руками не следует проводить озеленительные работы.

Производственная установка для бурения с электроприводом

Чтобы изготовить буровую установку с электрическим приводом самостоятельно, рекомендуется начинать с поиска рабочих материалов и инструмента:

  • электрическая дрель со сверлами;
  • отвертка;
  • болгарка;
  • сварочный аппарат;
  • бур;
  • стекло;
  • редуктор;
  • рамка.

Для подачи воды в скважину в постоянном режиме предусматривается подключение бурового агрегата к редуктору, выполняющему функцию электрического привода. Канал очищается с помощью Бейлера.

Производство буровой установки осуществляется следующим образом:

  • Заготавливается отрезок трубы нужного размера.
  • Делается клапан внизу снаряда.
  • Приваривается сверху защитная сетка.
  • Приваривается ручка или “ушки” для закрепления каната.
  • Затачивается нижняя часть снаряда или приваривается несколько “зубов” из металлических отрезков или кусков толстой проволоки.
  • Делается тренога из металлических труб.
  • Устанавливается блок, лебедка и двигатель для поднятия снаряда из шахты.
  • Привязывается канат к желонке и собирается конструкция.

Малогабаритная буровая установка является производительным оборудованием для разработки водоносного горизонта на частной территории. Конструкционно буровые установки просты и надежны. Однако, имеются существенные отличия между блоками с точки зрения стоимости, технических параметров и срока службы.

Что делается после обсадки и прокачки скважины

После обсадки и прокачки скважины следует установить кофр и заглушку на устье. Кофр служит для теплоизоляции ствола. Заглушка создает нужное давление внутри ствола и защищает его от загрязнения.

На этом этапе работа на участке не заканчивается. Более 70% клиентов заказывают не только бурение, но и обустройство скважины. Обустройство — это комплекс действий по проектированию системы водоснабжения, монтажу и подключению техники.

Мы предлагаем заказчикам несколько пакетов обустройства. Общая схема выглядит так:

  1. Монтаж кессона или адаптера с оголовком.
  2. Монтаж оборудования для подачи воды в дом.
  3. Подключение жилого дома к водопроводу.
  4. Монтаж системы водоочистки.
  5. Пуско-наладка системы.

Монтаж оборудования внутри кессона позволяет сэкономить место внутри дома. В резервуаре техника защищена от пыли, от попадания влаги, от низкой температуры. Вариант с монтажом кессона выбирает большинство заказчиков.


Рисунок 7: Кессон для скважины с оборудованием внутри

Ручное бурение скважины под воду

Бурение скважины вручную только для неподготовленного человека покажется процессом крайне сложным, требующим больших физических затрат. При определенных знаниях и подготовке изготовить бур для скважины своими руками реально и посильно. В зависимости от условий залегания грунтовых вод можно воспользоваться несколькими способами самостоятельного бурения скважин.

Для проведения работ по бурению обычно приглашают специалистов, но при желании их можно выполнить самостоятельно

Ударный способ

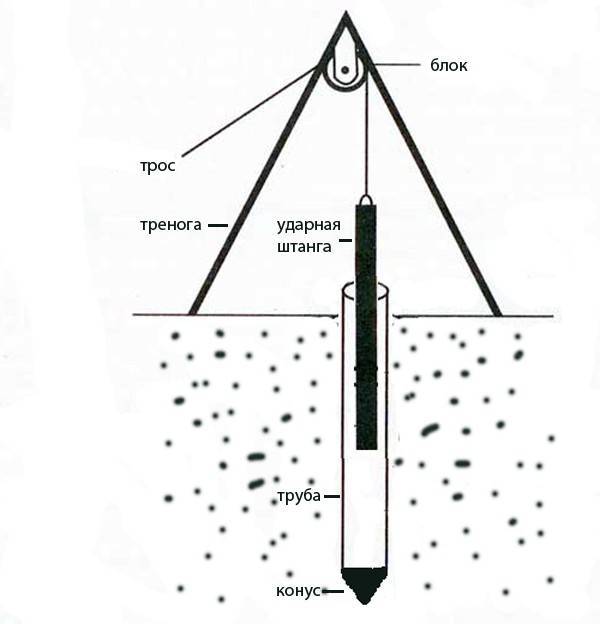

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

  • треноги, которую размещают над местом бурения;
  • блока с лебедкой и тросом;
  • забивного стакана, штанги;
  • желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают. Операция повторяется до того момента, пока не будет достигнута необходимая глубина.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

  • экономичный способ в финансовом отношении;
  • ремонт и профилактику ручного бура производить несложно;
  • оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
  • способ применим в труднодоступных местах;
  • эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

Ударно-канатная схема с желонкой и пробойным долотом

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Скважина-игла. При ее оформлении штанга, обсадка и буровой снаряд составляют единое целое. Бурение выполняется ударным способом. Никакого дополнительного оборудования и инструментов для такой скважины не требуется. Предельная глубина «иглы» — 45 м, скорость проходки — 2-3 м/час. Скважины-иглы используют для обустройства абиссинских колодцев

Дебет у них небольшой, но летом стабильный, поэтому они идеально подходят для оформления на даче. Срок службы такого сооружения зависит от регулярности и интенсивности водозабора, но предсказать, сколько будет существовать тот или иной абиссинский колодец не получится — есть те, что эксплуатируются более 100 лет, а некоторые иссякают за полгода.Важно: Скважины-иглы не подлежат ремонту, поскольку пролегают в неплотных и неоднородных грунтах.

Несовершенная скважина. Такие в пласте просто «висят»

Для их исполнения не потребуется ни особых буровых навыков, ни геологических познаний. Но дебет таких скважин невелик, а качество добываемой воды оставляет желать лучшего. Можно, правда, получать и более качественную воду, если скважину внизу заглушить. Но большинство «самобойных» сооружений оформляется все-таки несовершенными в силу целого ряда обстоятельств.

Совершенная скважина. В ней обсадка опирается на кровлю водоупорного подстилающего пласта. Качество воды и дебет таких скважин максимальные, но для их проходки потребуются и знания местной геологии, и буровой опыт. В противном случае возможно затягивание пластичного подстилающего пласта в обсадку. Кроме того, без опыта и знаний можно проткнуть в процессе бурения подстилку, тогда вода уйдет ниже.Важно: Совершенная скважина, выполненная с ошибками, способна серьезно навредить экологии местности, в которой пробурена.

Скважина с забоем. Эта может быть, как несовершенной, так и совершенной. Наличие забоя облегчает ее обслуживание и делает ремонтопригодной (до определенной степени). Но по-настоящему качественно выполнить такое сооружение могут лишь опытные мастера-буровики.

Куда бурить?

Каким образом в природе формируются водоносные пласты можно посмотреть на следующей схеме:

Верховые воды, залегающие на глубину до 10 м, формируют преимущественно атмосферные осадки. Такую воду можно использовать для питья после очистки (фильтрации через шунгит, кипячения), а для технических целей верховодку берут прямо из колодца. Что касается дебета скважины под нее, то он слишком мал, да еще и нестабилен.

Для питьевой воды своими силами лучше всего бурить скважину в межпластовые воды (на схеме они указаны красными стрелками). Конечно, самая качественная вода — это артезианская, но самостоятельно до нее добраться практически невозможно, даже если наверняка знать, где нужно бурить. А кроме того, индивидуальная разработка и добыча такого ценного природного ресурса запрещена законом вплоть до уголовной ответственности.

Своими силами получается пробурить скважину только в безнапорный пласт — то есть в песок, пропитанный водой и лежащий на глиняной подстилке. Отсюда еще одно распространенное название таких скважин — скважины «на песок», хотя водоносный слой в них может состоять и из галечника, и из гравия, и еще из какой-нибудь субстанции. Дебет их невелик (если есть 2 000 «кубов» в сутки, то это очень хорошо) и может колебаться.

Глубина залегания безнапорных вод — 5-20 м от поверхности земли. И такую воду уже можно пить, правда, после раскачки скважины и соответствующей проверки качества добываемой жидкости в контролирующих инстанциях.

Обратите внимание! Конструкция любой скважины в безнапорный пласт достаточно сложна, поскольку требует отфильтрования песка при добыче. Добавляет сложности и отсутствие напора – в связи с этим появляется ряд требований к насосу и водопроводу в целом

Напорные пласты ниже безнапорных. Глубинный диапазон их залегания в земле — от 7 до 50 м. Такие пласты — это плотные породы: трещиноватые, водоупорные (суглинок, известняк) или гравийно-галечниковые отложения. Самую качественную воду можно добывать из известняка. И скважины (их еще называют «скважинами на известняк»), пробуренные в эту породу, служат достаточно долго. Их дебет, как, впрочем, и многих других напорных скважин, составляет до 5 кубов воды в сутки. Эти сооружения также отличают высокие показатели стабильности. Воду почти до поверхности земли поднимает ее собственный напор, поэтому любые напорные скважины, как и соответствующие системы водоснабжения, гораздо легче обустраивать.

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

  1. Верхняя рама: chertyozh_1_verhnyaya_rama
  2. Нижняя рама: chertyozh_2_nizhnyaya_rama
  3. Ползун буровой: chertyozh_3_polzun
  4. Гильза-ползун: chertyozh_4_gilza_polzun
  5. Рама в сборе: chertyozh_5_rama_v_sbore
  6. Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
  7. Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуем приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая.

Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

  • Замки – 45 сталь.
  • Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее. Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

  1. Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
  2. Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

  1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
  2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
  3. Металлический лист, если планируется спиральный нож.
  4. Диски стальные с зубьями от электропилы.
  1. Сварочный аппарат.

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

Кустарные способы

Для бурения специалисты используют специализированные буровые установки, которые позволяют добраться до вод, залегающих на значительной глубине, буквально за несколько часов. Однако даже при отсутствии специальных практических навыков и дорогостоящего оборудования вполне можно обеспечить дом и подворье достаточно чистой питьевой водой.

Разумеется, это возможно, если подойти к решению вопроса с толком, чувством, расстановкой. Итак, как пробурить скважину для воды своими руками – попробуем рассмотреть вопрос детально. Существует несколько основных кустарных способов, справиться с которыми реально при условии наличия навыков. Рассмотрим каждый из них более подробно.

Следует выбирать максимально подходящий метод Источник solnstroy.ru

Ударно-канатный метод

Для бурения посредством ударно-канатного способа следует заблаговременно подготовить обязательный в данном случае инструмент – желонку, которая являет собой отрез трубы, имеющий острый край и клапан. Создание проходки таким методом занимает немало времени, однако с его помощью вполне можно сделать шахту глубиной 30 метров и более. Далее представлена подробная инструкция о том, как сделать скважину для воды своими руками приведенным выше способом:

  • Для упрощения работы предварительно рекомендуется сделать небольшое углубление при помощи обычного бытового бура.
  • Над подготовленной упомянутым выше способом ямкой размещается тренога, оснащенная блоком.
  • При помощи блока устанавливается трос, дополнительно оснащенный желонкой.
  • В подготовленную посредством садового бура роняют желонку, предварительно установив ее на высоту не менее 1,5 метра. Процесс бурения скважины основан в данном случае на следующем принципе: заостренный край желонки рыхлит грунт, который захватывается при помощи клапана.
  • Прежде чем вытащит устройство из шахты, необходимо совершить несколько сильных ударов, эта мера поможет захватить как можно больше грунта и несколько ускорить процесс работы.
  • По мере увеличения глубины шахты требуется опускать в нее обсадную колонну, которая предупредит возможное разрушение стенок скважины.

Бурение желонкой Источник stroy-podskazka.ru Перед тем, как сделать скважину для воды своими руками на 10 метров посредством желонки, рекомендуется ознакомиться с рядом полезных советов. Один из наиболее важных: в процессе изготовления проходки следует пройти первый слой и углубиться далее для получения воды из второго водоносного пласта. Несмотря на то, что общий срок работы будет значительно увеличен, эта мера позволит получить гораздо более чистую воду.

Метод ударного бурения также допускает использование устройства, аналогичного желонке, а именно – забивного стакана. В отличие от первого варианта, этот прибор не оснащен клапаном. Обусловлено это тем, что стакан используется преимущественно для бурения скважины на вязких грунтах, к примеру, при прохождении суглинистых почв, которые удерживаются в емкости естественным образом без необходимости наличия клапанного устройства.

Перед тем, как самому пробурить скважину для воды, рекомендуется подготовить два устройства, представленных выше. Комплексное их использование позволит в разы ускорить процесс прохождения шахты, независимо от вида грунта.

Необходимые инструменты, в том числе, забивной стакан Источник studfiles.net

Роторный способ

Роторный способ не следует рассматривать в качестве кустарного способа, так как его задействование предполагает использование специализированного оборудования. Однако перед тем, как пробурить скважину, ознакомиться рекомендуется и с этой методикой.

Роторный способ чаще применяется профессиональными бурильщиками в том случае, если предполагается проведение работ на скальных породах. Для использования его на практике требуется наличие буровой установки, оснащенной ротором. Изготовить такое оборудование в кустарных условиях практически невозможно.

Процесс прохождения шахты осуществляется посредством бура, вращение которого происходит в результаты работы мотора. Непосредственно ротор в данном случае выступает в качестве движущего момента, вращающего расположенный в глубинных слоях шахты инструмент. Помимо непосредственно буровой установке способ требует использования дополнительных инструментов для промывки проходки.

Роторный способ Источник mircyber.ru

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий

1 комментарий
  • Тоже в этом году решили установить скважну самостоятельно. Единственное в чем пришлось просить совет у более опытных – выбор насоса и прочих деталей. Нам посоветовали брать какой-то из этих насосов для скважины https://msk-nasos.ru/ . С установкой проблем не возникло. В сети есть масса подробных видеоинструкций.
