Чем крепить ондулин на кровле

Свойства ондулина и срок службы


Фактический срок службы ондулинового шифера составляет 30 — 40 лет Различают два вида ондулина — черепица и шифер. В частном домостроении применяют волнистые листы большого размера, что облегчает работу с еврошифером. Изделия можно отнести к категории композитных материалов, т. к. они представляют собой слоистые продукты.

Компоненты в составе листов:

  • основа из волокнистой целлюлозы;
  • очищенный видоизмененный нефтепродукт;
  • пропитка из мастики на базе полимеров;
  • верхний слой из минеральной крошки;
  • красящие минеральные пигменты.

Состав простой, но при выборе вида ондулина изучают инструкцию, чтобы узнать, из чего делают конкретную разновидность. Иногда в продаже попадается несертифицированный продукт, что грозит ухудшением качества настила. Если состав не соответствует нормам и условиям стандартов, даже при соблюдении технологии надежность покрытия останется под сомнением.

Вес квадратного метра варьируется на уровне трех килограммов. Небольшая масса позволяет класть листы на старый настил, исключая стандартный монтаж по технологии. Изготовители гарантируют срок эксплуатации 15 лет, но материал сохраняет целостность до 30 – 40 лет, при этом может потускнеть цвет. Выпускают листы зеленого, коричневого, красного и черного насыщенного колера, но приглушенного оттенка.

https://youtube.com/watch?v=FO_wgRoiwNk

Размеры листа Ондулина и его габаритные характеристики

Никто не идет за стройматериалами наобум – это, по крайней мере, неразумно. Перед покупкой мы всегда подсчитываем, сколько чего понадобится. Так, например, выбирая для кровли ондулин, размеры листа его следует уточнить заранее. Ведь взяв недостаточное количество материала, можно, докупая, весьма огорчиться, увидев, что оттенок из новой партии совсем не тот, ну, а переплачивать тоже не хочется. Поэтому в данной статье предлагаем разобраться с тем какие бывают размеры Ондулина и его доборных элементов, а так же как рассчитать необходимое количество данного материала для крыши дома.

Измеряем лист ондулина

Французское трехмиллиметровое кровельное покрытие с названием ондулин (или еврошифер) в основе своей имеет органические целлюлозные волокна. Для прочности и сохранения цвета материал пропитан битумом со специальными добавками.

В процессе изготовления стандартных листов с десятью волнами допускаются следующие отклонения:

  • по ширине листа: от -5 до +5 миллиметров;
  • по длине листа: от -3 до +10 миллиметров;
  • по высоте волны: от -2 до +2 миллиметров.

А теперь и сами параметры листа еврошифера:

  • Ширина листа – 0,95 метра;
  • длина листа – 2 метра;
  • высота гребня волны – 3,6 сантиметра
  • толщина листа – 0,3 сантиметра;
  • масса листа – 6 килограммов.

При монтаже понадобятся и крепеж с аксессуарами. Помимо специальных гвоздей, будут необходимы карнизы, ендова, фронтоны, желоба и заполнители для карнизов, окна и вентиляторы для кровли. Непременно следует их все учесть.

Размеры доборных элементов Ондулина

Определяем нужное количество кровельного покрытия

Обычно эти подсчеты берет на себя компания, которая будет монтировать ондулиновую кровлю. Обычно она же ее и продает. Впрочем, если вы хотите самостоятельно покрыть крышу еврошифером, то для вычисления его количества размеров ондулина и школьных знаний по математике будет вполне достаточно. Нужно просто всю поверхность крыши представить в виде простейших геометрических фигур – треугольников, прямоугольников, квадратов. Легко вычислив площадь каждой, сложим их все – это и есть площадь кровли.

А теперь самое главное – не допустить основную ошибку, взяв вместо «чистых» размеров «грязные». Иначе – не учитывая запас, необходимый для перехлеста листов ондулина. Он необходим, иначе пострадает качество кровли. Поэтому простое перемножение длины и ширины, дающее площадь листа в 1,92 квадратного метра, не годится для определения расхода материала. Ведь порядка 0,3 квадратных метра с этого листа уйдут на перехлест.

Теперь более точные подсчеты. Когда кладется кровля, листы ондулина перехлестываются не только в продольном, но и в поперечном направлении. По длине перехлест составит от 10 до 15 сантиметров, а по ширине – одну волну (9,6 сантиметра). Получаем «чистые» размеры:

С этими размерами листа ондулина полезная площадь его получится меньше – от 1,6 до 1,64 квадратного метра. И еще: не забудьте, что по краю кровлю придется подрезать, и материала понадобится процентов на 10 больше. От этих цифр и отталкивайтесь, закупая кровлю.

Саморезы для укладки ондулина

Гвозди или саморезы – один из наиболее животрепещущих вопросов в теме крепления ондулина, ведь недостатки гвоздей являются достоинствами саморезов и наоборот.

Ряд мастеров рекомендуют крепить ондулин саморезами, у которых есть ряд неоспоримых преимуществ:

  • прочность и надежность, обусловленная высоким качеством материалов;
  • наконечники кровельных саморезов имеют форму сверла;
  • возможность использовать электроинструмент делает кровельные работы быстрее, следовательно, дешевле;
  • саморезы для ондулина дешевле фирменных гвоздей – основное преимущество в их пользу.

Недостаток у саморезов всего один, но ему под силу перевесить все плюсы – неидеальная гидроизоляция входного отверстия.

Эту проблему частично решают специальные резиновые шайбы, но даже таким способом добиться полной герметизации не всегда удается, а полагаться исключительно на гидроизоляционную пленку вряд ли хочется.

Существует и другая проблема – ондулин меняет свои свойства под действием природных явлений, в частности солнца, и головки саморезов могут отрываться, нарушая целостность покрытия кровли.

Однако, по мнению специалистов, головки отрываются независимо от того, используете ли вы гвозди или саморезы, это происходит из-за чрезмерного усилия при вкручивании (забивании), что возлагает особую ответственность на квалификацию и опыт кровельного мастера.

Фирменные гвозди стоят дороже саморезов, их использование увеличивает время на монтаж, так как использование электроинструментов невозможно.

При этом качество фирменных гвоздей обеспечивает практически полную герметичность, а значит водонепроницаемость.

Казалось бы, зачем мучиться, почему не выбрать фирменные гвозди, сделать один раз все как надо и забыть о ремонте крыши на долгие годы? Однако, не все так просто.

Например, если для сплошной обрешетки используется слишком тонкий материал (например, вагонка толщиной 18 мм.), то его толщины недостаточно для использования гвоздей.

От квалификации и опыта мастеров, которые проектируют и делают крышу, зависит, будет ли в конечном итоге возможность выбора между гвоздями и саморезами или материалы будут вести за собой и диктовать выбор.

Даже при использовании кровельных саморезов, следует останавливать свое внимание на высококачественных, изготовленных из углеродистой стали. В противном случае контакт с влажной древесиной постепенно приведет к коррозии материала, возникнет необходимость ремонта крыши

В противном случае контакт с влажной древесиной постепенно приведет к коррозии материала, возникнет необходимость ремонта крыши.

Преимущества строительства крыши своими руками из Ондулина

О надежности материала говорит беспрецедентно высокий срок гарантии на водонепроницаемость от производителя – целых 15 лет! При этом битумные листы не деформируются на солнце и выдерживают высокоградусные морозы. А шершавая поверхность Ондулина дает снегу растать прямо на крыше, предотвращая схождение больших пластов.

Если и перекрывать свой дом самостоятельно, то только Ондулином. И этому есть несколько причин:

  • материал практически не горюч;
  • кровля спокойно выдерживает град среднего размера;
  • для монтажа понадобятся только молоток, ножовка по дереву и строительный нож.

А благодаря разнообразию цветов и форм, можно подобрать кровельный материал для любого случая.

Виды кровельного покрытия от производителя Ондулин

Прежде чем покупать волнистые битумные листы, следует ознакомиться с их видами и приобрести идеально подходящий вариант:

  • Ондулин Smart – листы размером 1,95х0,96 м и весом 6,3 кг;
  • Ондулин DIY – листы на 2 волны уже, что уменьшило их вес до 5 кг;
  • черепица Ондулин – листы стандартного размера 1,95х0,96 м, имитирующие настоящую черепицу, весом 5,9 кг.

Толщина листов Ондулин остается неизменной уже больше 70 лет и составляет 3 мм. Так что в случае реконструкции только части крыши можно быть уверенным во взаимозаменяемости листов.

Монтаж ондулина

Чтобы укладывать ондулин согласно всем требованиям, инструкциям и предписаниям, необходимо подготовить не только само финишное покрытие для крыши, но и определенный набор инструментов и комплектующих. Прежде всего, следует иметь под рукой:

  • ондулин в требуемом количестве, то есть исходя из площади кровли и учета нахлеста листов, кроме того, следует сделать запас примерно до 10%;
  • доборочные элементы;
  • ножовка по дереву либо электролобзик для раскроя материала;
  • гидро- и пароизоляционные мембраны либо рубероид;
  • строительный степлер и скобы к нему для закрепления изоляционной пленки;
  • плотницкий молоток;
  • нож строительный;
  • уровень, шнур, маркер для разметки;
  • плоскогубцы, отвертку или шуруповерт;
  • дрель для высверливания крепежных отверстий;
  • саморезы с уплотнителем либо специальные кровельные гвозди.

Правильно положить ондулин своими руками не сложно. Закрепляется материал ручным инструментом на специальные ондулиновые гвозди. Для проведения работ желательно выбрать ясный и теплый день, без дождя, снега и палящего солнца. В результате работ пользователи получают роскошного вида кровлю, которая будет радовать своих владельцев многие годы. Итак, укладку ондулина можно разделить на этапы.

1. Подготовка крыши. Стоит сказать, что укладку можно производить даже поверх имеющегося покрытия. Конечно, старая крыша должна быть должным образом подготовлена. То есть тщательно убран мусор, устранены дефекты, если это металлическая кровля, то поверхность желательно обработать антикоррозийными составами и так далее.

Когда ондулин – это первое покрытие для кровли, то прежде чем его стелить, стоит внимательно ознакомиться с инструкцией производителя, например, именно там детально расписано при каком наклоне кровле, какая требуется обрешетка под ондулин:

  • при наклоне от 5 до 10 градусов требуется сплошная обрешетка из фанеры или других подобных материалов, при этом нахлест по ширине делается в 2 волны, а по длине в 30 см;
  • от 10 до 15 градусов монтируется обрешетка из бруса с шагом в 45 см, нахлест боковой составляет 1 волну, а концевой – 20 см;
  • при наклоне более 15 градусов допускается обрешетка с шагом в 60 см, а нахлест по ширине листов также составляет 1 волну, а концевой 17 см.

2. Укладка покрытия. Чтобы правильно стелить ондулин, следует учитывать преобладающее направление ветра. Это поможет продлить срок эксплуатации материала на несколько лет. Работа по монтажу начинается от ската, который расположен в противоположном направлении от движения ветра. Крепление производится на гвозди либо саморезы с расчетом 20 крепежей на каждый целый лист. Резать ондулин легко ножовкой для древесины. Схема монтажа довольно простая. Укладку первого ряда начинают с цельного листа, а второй ряд рекомендуется укладывать с половинного и чередовать такую последовательность по всей крыше. Гвозди или шурупы должны фиксировать листы к обрешетке. Монтировать их следует на концах каждого листа и на середине всех волн, а также в местах нахлеста с пропуском 1 волны. Чтобы выполнить крепление наиболее ровно, следует натягивать строительный шнур и ориентироваться по нему.

3. Заключительные работы. Завершает процедуру укладки ондулина монтаж доборных элементов. При этом многие элементы, например, такие как ендовы, фартук примыкания, щипец и так далее легко выполнить при помощи листов ондулина, достаточно их правильно обрезать либо загнуть. Также не стоит забывать про обработку стыков, в которые может попасть влага при эксплуатации. Чтобы провести их герметизацию можно использовать специальную самоклеящуюся ленту, например, Ондуфлеш.

В целом можно отметить, что укладывать ондулин своими руками совсем не сложно

Важно лишь ответственно подойти к процессу, приготовить все необходимые материалы и инструменты, а также изучить технологию монтажа. С помощью ондулина можно не только быстро покрыть крышу нового строения, но также и отреставрировать кровлю давно эксплуатируемого здания. Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период

Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период. Видео по теме:

Видео по теме:

Правила укладки

Для того чтобы крыша была теплой, защищенной от влаги, а покрытие прекрасно смотрелось много сезонов подряд, необходимо произвести правильный монтаж листов ондулина. Работы производятся при температуре не выше 30 градусов. В противном случае материал размягчается, деформируется, становится липким. Но и на морозе монтировать его нельзя, так как при отрицательных температурах ондулин имеет свойство растрескиваться. Вообще, как и любые другие кровельные работы, эти надо проводить при комфортных погодных условиях.

По своей структуре ондулин очень похож на шифер, только имеет гораздо больше полезных свойств и достоинств. Волнистая структура способствует максимально эффективному стоку влаги, к тому же увеличивает жесткость листа. Устанавливать листы можно только на скатную крышу, для плоских кровель материал не подходит. Чаще всего подобное покрытие используется для дач и частных домов.

Устройство обрешетки при покрытии ондулином считается обязательным. Она помогает избежать лишней деформации листов, позволяет дополнительно утеплить крышу. Не следует для экономии материала крепить растянутые листы, так как при перепадах температур они будут деформироваться и, скорее всего, нужно будет перекрывать всю поверхность.

Деревянная обрешетка проста в установке. Кроме того, это экологически чистый и хорошо теплоизолирующий материал. Большинство хозяев при укладке ондулина используют именно деревянную обрешетку. Каркас из металлопрофиля более легкий, но не менее прочный. Он тоже способен предотвратить листы ондулина от деформации. Для такой обрешетки потребуются болгарка и саморезы по металлу с пластиковой шляпкой.

Не стоит много ходить по установленным участкам: ондулин довольно мягкий, но если это приходится делать, то при монтаже листов на уже прикрепленные следует наступать на верхние гребни волны. Для обрезки листов поперек волн лучше использовать не линейку – это довольно неудобно, а вырезать себе лекало из другого фрагмента листа, желательно отличающегося по цвету. Так волны укладываются одна в одну и легче размечать их. Режется материал очень легко как вдоль, так и поперек, тем не менее для безопасности лучше заранее произвести разметку всех нужных фрагментов, а обрезать их, спустившись на землю.

Для специальных гвоздей или шурупов с цветными пластиковыми шляпками достаточно использовать обычный молоток. Сам материал, благодаря мягкости, очень легко пробить, поэтому много усердия не потребуется, работать нужно аккуратно. Гвоздь нужно вбивать на гребень волны перпендикулярно, до конца, слегка притопив шляпку. Правильным будет закрепить сначала две крайние волны, затем посередине, затем остальные. Неправильно прибивать каждую волну поочередно.

Об установке ондулиновой кровли

Если планируется монтаж ондулина своими руками, то в этом случае вполне можно обойтись усилиями одного человека, поскольку вес листов и легкость их обработки к этому располагают.

Подобного рода покрытием крыши могут быть выложены не только дом или коттедж, но и баня с беседкой, а также другие хозяйственные строения.

Объективным преимуществом кровли из ондулина в сравнении с другими материалами служит возможность укладки настила непосредственно по прежней кровле. Это позволит избежать затрат, связанных с демонтажем старого покрытия, а также не допустить даже временного нахождения под открытым небом подкровельных помещений.

Технология укладки ондулина достаточно несложна. Прежде чем начать монтаж, следует детально изучить правила, которые предлагает инструкция по монтажу ондулин, идущая в комплекте поставки материала и комплектующих элементов.

Кроме того, инструкция является вместе с тем и правом на получение гарантии от производителя и поставщика, поэтому терять ее крайне нежелательно.

Основным условием, выдвигаемым производителем для обеспечения гарантии на материалы, является соблюдение всего перечня условий и требований, указанных в качестве правил монтажа ондулиновой кровли.

Кроме того, необходимо помнить, что условия гарантии распространяются только на те материалы Ондулин, которые были приобретены у официальных представителей и партнеров одноименной компании-производителя, и являются оригинальными.

Прежде чем будет выполнена укладка ондулина своими руками либо при содействии бригады профессиональных монтажников, необходимо в обязательном порядке проконтролировать соблюдение всех нижеизложенных правил монтажа данной кровли.

Ключевые этапы подготовки крыши к монтажу

Как правило, тщательная подготовка — залог быстрого и качественного выполнения всех этапов, возможность работать без простоев с максимальной эффективностью.

Требования к обрешетке

Битумные листы монтируются к деревянной обрешетке. Чтобы крепить брус обрешетки было проще и четко соблюдалась параллельность укладки, лучше использовать лекало. В местах примыкания планки конька фиксируются дополнительные рейки обрешетки.

Согласно руководству, параметры обрешетки меняются в зависимости от угла наклона ската:

  1. При показателе меньше 10 градусов обрешетка делается сплошной. Накрывать стропила лучше листами ДСП, ОСБ, влагостойкой фанерой. В этом случае битумное покрытие не будет прогибаться, деформироваться под нагрузкой из снега.
  2. При показателе 10-15 градусов допустимо изготовление разреженной обрешетки. Для этого берутся доски шириной 10-15 сантиметров и крепятся с шагом 45 сантиметров.
  3. При показателе свыше 15 градусов шаг бруса обрешетки можно увеличивать до 60 сантиметров.

Выбор, подготовка гидроизоляционных, пароизоляционных материалов

Укладка гидроизоляции не считается обязательным этапом работ, но позволит избавить крышу от протечек в местах крепления, нахлеста листов, станет хорошей защитой от конденсата. В качестве материала подойдет плотная полиэтиленовая пленка или мембрана.

Фото: технологичная схема кровельной обрешетки

Для нежилых, сезонных построек типа беседки, сарая, навеса или бытовки их можно и не делать.

Крепежные элементы

Для крепежа европейского шифера нужно брать метизы в цвет материала с широкой шляпкой и специальной герметичной прокладкой.

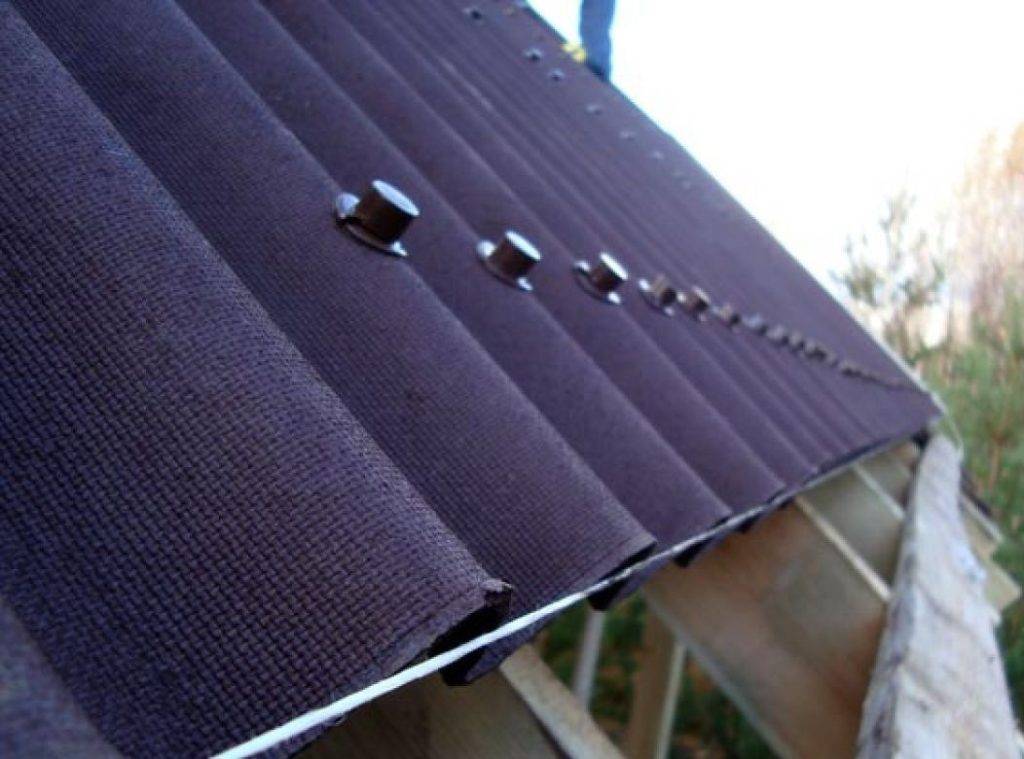

Фото: крепление листов ондулина при помощи кровельных саморезов

Под ондулин редко собирается обрешетка из металла, но, если все же конструкция собрана, для фиксации листов брать нужно саморезы с буром по металлу. Для деревянной — гвозди с широкой шляпкой.

Не рекомендуется брать метизы, бывшие в употреблении. При отсутствии опыта риск ненадежной фиксации довольно велик. Для ровного крепежа по линии можно нарисовать линию или натянуть веревку.

Технология монтажа

Для раскроя битумного полотна можно использовать обычную ножовку по дереву.

Чтобы полотно ручного инструмента не застревало из-за битумного вяжущего, его смазывают маслом. Для крупного объекта мастера используют циркулярную электропилу.

Обзор опорных систем

На стропильной системе формируется опорное основание из сплошной или разреженной обрешетки. В таблице рассмотрены технические особенности в зависимости от уклона ската крыши.

Уклон (в градусах)Тип обрешеткиДополнения
До 10СплошнаяКрепление первого ряда выполняется на расстоянии от свеса в 3,5 см. Продольный нахлест полотен — 2 волны, торцевой — 30 см. Метизы размещают в три ряда.
10-15С шагом 45 смСвес тот же. Нахлест боковой — 1 волна, поперечный — 20 см. Крепление полотна в 4 ряда.
От 15С шагом 61 смСвет идентичен. Нахлесты 1 волна и 17 см. Трехрядное положение крепежа.

В сюжете наглядно показаны схемы устройства ондулина:

Для сплошной обрешетки можно использовать влагостойкие древесные плиты, фибролит слоем от 10 мм или доску толщиной 25 мм. Для разряженной опорной системы применяется брус с поперечным сечением 40*60 мм. То сколько гвоздей на лист ондулина требуется, не зависит от числа рядов для фиксации полотна.

Настил ондулина

Выполнять монтаж кровельного материала нужно при температуре от -5 до +30 градусов по Цельсию. В морозы полотно становится хрупким, в жару — смягчается. Поэтому для исключения повреждения листов и деформации нужно соблюдать режим рабочих температур.

Количество гвоздей на лист ондулина — 18-20 крепежных элементов. Волна, накрытая следующим листом, для крепления не рассматривается. Остальная площадь крепится в таком порядке:

  • 4 угла;
  • низ в каждую волну;
  • верхняя часть полотна фиксируется в шахматном порядке в 2 или 3 ряда.

Продольный нахлест выполняется с подветренной стороны, чтобы снизить вероятность проникновения сильного ветра в подкровельное пространство. Последующий ряд полотен укладывается со смещением линии бокового стыка на половину полезной площади листа.

В видео рассмотрены 15 секретов от мастеров:

Правила укладки кровельного покрытия Ондулин


Инструкция: монтаж ондулина выполняют на обрешетку, шаг которой подбирается в зависимости от уклона кровли

Во время укладки ондулина часто возникает необходимость в перемещении по листам покрытия. Так вот наступать при этом следует только на выпуклые участки (волны) материала и избегать борозд (углублений) между ними.
Укладка ондулина должна выполняться только при плюсовой температуре

Если же возникла необходимость срочной укладки, то ее с предельной осторожностью можно произвести при температуре не ниже -5 градусов. При более низких температурных показателях кровельные работы с ондулином запрещены

Также не рекомендуется производить установку покрытий из ондулина при высокой температуре (свыше 30 градусов).
Что касается крепежа ондулина, то крепление листов к обрешетке следует выполнять посредством особых кровельных гвоздей. При использовании специальных гвоздей под ондулин – технология укладки предполагает крепление листа ровно 20-ю гвоздями. Таким способом должен крепиться каждый лист покрытия. Данное требование считается гарантийным, и при его несоблюдении покрытие может быть разрушено под воздействием порывов ветра. По этой причине, задействовав наемных рабочих, желательно самостоятельно контролировать рабочий процесс и следить за тем, чтобы специалисты соблюдали все правила укладки материала.

Перед тем, как крыть ондулином кровлю, необходимо выполнить обрешетку. Обрешетку под ондулин изготавливают из деревянных брусьев сечением 4*6 см. Значение шага обрешетки выбирают в зависимости от степени уклона крыши:

  1. до 10 градусов – используют сплошной дощатый настил;
  2. 10-15 градусов – шаг обрешетки предусматривают не более 450 мм;
  3. свыше 15 градусов – шаг обрешетки подбирают не более 610 мм.
  • Согласно технике укладки ондулиновой кровли не позволительно выполнять нахлесты из 4х листов на одном углу. Это может вызвать деформацию краев ондулиновых листов.
  • Что касается непосредственной работы с материалом, то она совершенно не сложна из-за небольшого веса и гибкости материала. Учитывая данный факт, некоторые неопытные монтажники могут натягивать криво закрепленный в начале лист до нужного положения. Сначала такой лист будет выглядеть ровно, однако спустя какое-то время весь кровельный настил из-за подобных натяжек может пойти волнами. Как крепить ондулин правильно? В первую очередь, в процессе крепления листов необходимо следить за линейностью вертикальных и горизонтальных соединений данных листов по всей кровельной поверхности. Также следует избегать растягивания листов ондулина. Перед их фиксацией гвоздями нужно убедиться, что они лежат ровно.

    Инструкция: ондулин укладывают таким образом, чтобы листы материала свисали с карниза не более чем на 70 мм

Свес кровли следует устраивать так, как гласит инструкция по монтажу ондулина. Если выполнить его чрезмерно длинным, он прогнется, если же коротким – под него будут проникать осадки и различный мусор. При неверном расчете размера шага обрешетки, скорее всего, весь процесс монтажа будет провален, и в итоге придется всю работу переделывать заново либо ремонтировать кровлю прежде времени. Ремонт ондулинового покрытия довольно сложен, ведь трудно удалить поврежденный лист, при этом не нарушив его целостность. Прежде чем даже незначительно отклониться от инструкции, нужно еще раз подумать, стоит ли рисковать долговечностью кровли и правом на ее гарантию только потому, что нет желания или времени исправить допущенную при монтаже ошибку.
