Как сделать дровокол

Разновидность дровоколов

На сегодняшний день создано несколько вариаций приспособлений, чтобы колоть дрова. В зависимости от типа их привода выделяют такие несколько типов:

  • Вариант автономных дровоколов, снабженных бензиновым либо дизельным двигателем.
  • Модели, работающие при подключении к электросети.
  • Механические дровоколы, актуальные для небольших объемов работы.

Специалисты выделяют и другие классификационные признаки дровоколов. В зависимости от того, как именно они будут колоть дрова, их подразделяют на:

  • реечные дровоколы;
  • гидравлические дровоколы;
  • электрические модели, где полено располагается вертикально;
  • самые мощные винтовые агрегаты.

Каждый из них имеет свои особенности и сферы практического использования. Для бытового использования наиболее предпочтительными остаются винтовые. Еще можно рассмотреть вариант гидравлических дровоколов.

Конструкция с конусообразным колуном

Многие дизельные агрегаты, электрические агрегаты, снабжаются колуном особой конусовидной формы. Резьба на них может присутствовать или отсутствовать. Особенность данной машины в том, что она разваливает чурбак посредством механического давления, совмещенного с вращением рабочего наконечника. В итоге агрегат прилагает минимальное усилие для получения результата, чем и объясняется его экономичность в работе.

Базовых составных элементов машины несколько.

Чертёж конуса

Станина – это своеобразный стол, закрепленный на ножках. На нем располагаются дрова. Это несущий элемент, к которому крепится двигатель и редуктор.

Двигатель может быть различного типа. Для полноценной работы в минуту он должен выполнять более 400 оборотов при напряжении в 380 Вт и мощности в 1,5 кВт.

Редуктор – приспособление, посредством которого устанавливается требуемое число оборотов мотора.

При самостоятельной сборке агрегата стоит обратить внимание на то, какой именно тип конструкции необходим. Детали для него стоят недорого

Он подойдет для домашнего пользования, так как не дает высокой производительности в работе

Это объясняется ручной подачей дров

Он подойдет для домашнего пользования, так как не дает высокой производительности в работе. Это объясняется ручной подачей дров.

Гидравлический дровокол

Если предполагается работа со значительными объемами дров, оптимальным вариантом будет дровокол гидравлического типа. Его работу обеспечивает двигатель в совокупности с гидравлическим насосом. Сам колун в этих агрегатах устанавливается на штоке либо в самом упоре. Причем в первом случае он более мощный, а во втором – надежный.

Для этого дровокола существует ряд основных характеристик, а именно:

  • Максимальные габариты полена.
  • Мощность двигателя.
  • Горизонтальное либо вертикальное положение полена в аппарате.
  • Сила раскалывания бревен, которая определяется мощностью мотора и его цилиндрами.

Чертеж для сборки гидравлического дровокола своими руками

Сборка дровокола данного типа предполагает ряд сложностей. Но затраченное время и силы стоит высокой производительности. Этот вариант актуален как для домашнего, так и для коммерческого пользования.

Принцип его работы схож с домкратом. Это можно заметить, при детальном рассмотрении чертежей машины

При самостоятельной сборке особенно важно верно выполнить расчет габаритов будущей установки в зависимости от того, с какими бревнами предполагается дальнейшая работа

Реечный дровокол

Устройство реечного дровокола

Третий популярный вариант оборудования данной категории – это реечные дровоколы. Бревна для раскалывания размещаются между защитным упором и самим колуном, который находится в области кожуха редуктора. Название реечных дровоколов объясняется вариантом крепления рабочего органа к рейке. А ее движение обуславливается зубчатой передачей.

При детальном рассмотрении чертежей дровоколов данного типа заметно, что рабочие элементы приходят в движение после нажатия на определенную ручку на агрегате. Движение рейки с закрепленным на ней колуном начинается на фоне сцепления шестерней, в итоге дрова делятся на мелкие части. После этого в ходе обратного движения рабочий орган возвращается в первоначальное положение.

Реечные дровоколы – это хорошие агрегаты для домашнего пользования. Их преимущество состоит в отсутствии специального обслуживания. Питание их в большинстве случаев обеспечивает электродвигатель.

Основные параметры этих машин следующие:

  • форма колуна, от которой зависит, на сколько частей делится бревно;
  • максимальные габариты полена;
  • сила, применяемая при расколе обрабатываемого полена.

При желании можно собрать реечный дровокол своими руками – приобретение готового варианта обходится намного дороже.

Чертёж реечного колуна

Прочие нюансы

Большое значение имеет передаточное число редукторного узла. Его определяют, используя сведения о количестве витков электромотора и о требуемых параметрах кручения выводных валов. Установленный в результате расчета показатель округляют до ближайшего типового значения

Важно отметить, что вал мотора, а значит, и выводной редукторный вал не должны крутиться быстрее 1500 раз в минуту. В этих пределах параметры мотора подбирают соответственно общим требованиям к устройству

Требуемое число ступеней устанавливается по специальным таблицам. Исходным показателем для определения как раз оказывается передаточное число. Если в ГОСТ на редуктор указано, что он будет использоваться «эпизодически», это означает, что:

  • предельная загрузка будет составлять 2 часа на каждые 24 часа (не более);
  • за час производится 3 или 4 включения (не более);
  • механические движения производятся без ударов по самому механизму.

Также определяют и так называемые консольные нагрузки на валах. Они должны совпадать с тем уровнем, который прописан в сопроводительных документах на редукторные узлы, или даже быть меньше. Нужно учитывать и средний уровень работы на протяжении часа (в минутах), и крутящий момент. Поскольку в самодельных конструкциях все эти нюансы трудно предсказуемы, изготавливать редукторы из заднего моста и тому подобных подсобных агрегатов не рекомендуется. Качество их работы оказывается неудовлетворительным по сравнению даже со «средненькими» заводскими устройствами.

Мотор-редуктор предпочтителен, если на первом месте оказывается компактность привода. Свыше 95% конструкций такого рода рассчитаны на произвольное размещение выводного вала. В пошаговых инструкциях сборки отмечается также отсутствие необходимости использовать муфты, стыкуя мотор и редукторный узел. Но нужно понимать, что подобные аппараты дороги. Кроме того, каждый раз должен направляться индивидуальный заказ с требуемыми параметрами.

Пружинный дровокол

Ещё один вариант того, как можно сделать эффективный дровокол своими руками. Эта конструкция будет несколько сложнее. В основе лежит пружина.

Как и в предыдущем случае, речь идёт о механическом дровоколе своими руками. То есть потребуются физические усилия. Но уже не такие, как для лома-колуна. По сложности он превосходит лом-колун, зато выигрывает в плане эффективности.

При колке поленьев усилие будет направлено вниз. Это фактически полностью снимает нагрузку со спины. Здесь на мощность удара в большей степени будет влиять не физическая сила человека, а масса используемого колуна.

Недостаток заключается в больших размерах и массе. Плюс конструкция дровокола считается более травмоопасной. Хотя в этом компоненте точно не превосходит обычный топор. Плюс каждое полено придётся отдельно доставлять к инструменту.

Принцип работы основан на том, что лезвие наносит удар по древесине за счёт воздействия большой массы. Пользователю необходимо лишь вывести плечо дровокола из равновесия. Иными словами, сдвинуть вниз лезвие колуна, которое уже за счёт силы инерции всю остальную работу выполнит самостоятельно. Пружина обеспечивает возврат рабочего элемента в исходное положение.

Без чертежей собирать дровокол своими руками не рекомендуется. Поэтому заранее подготовьте схемы для сборки конструкции.

Если хотите своими руками изготовить самодельный механический пружинный дровокол с редуктором, важно принять во внимание несколько ключевых моментов:

Трубы можно брать любые

Но важно, чтобы они обладали достаточной жёсткостью конструкции. Иначе дровокол долго выполнять свои функции не сможет.
Часто в основу берут толстостенную трубу 40х60х6 мм

Но её можно заменить на 2 трубы с меньшей толщиной стенок, но сварить вместе.

Сила удара будет напрямую зависеть от веса подвижного элемента конструкции. Чем выше окажется масса колуна, тем больше будет энергия от наносимого удара.
Груз для колуна можно собрать из любых тяжёлых металлических элементов. Тут уже ищите то, что найдётся в вашем распоряжении. Оптимально, если колун в сочетании с грузом будут весить около 50-60 килограмм.

Ответственно подойдите к выбору пружины
Обратите внимание на её мощность. Пружины должно хватить для удержания плеча механизма колуна в горизонтальной плоскости
А потому нужно грамотно определить соответствие массы колуна и силы сжатия выбранной пружины.

Если усилия одной пружины оказалось недостаточно, возьмите ещё одну, но с меньшим диаметром. Её вставляют внутрь основной пружины. Хорошим вариантом считаются пружины от машин. Это детали диаметром около 110 мм и высотой от 450 до 550 мм. При горизонтальном расположении рабочего элемента дровокола, пружина будет сжата, и её высота уменьшится примерно до 300 мм.
Используйте регулируемую консоль, чтобы добиться нужного баланса между массой колуна вместе с грузом, а также пружиной.

Сборка выполняется с использованием сварочного аппарата, а также болтовых соединений.

Используйте материалы высокого качества. Брать за основу проржавевшие трубы или старые пружины категорически нельзя. Этот вариант дровокола сам по себе достаточно опасный. А использование материалов второго и третьего сорта лишь увеличат степень риска при работе с дровоколом.

Механический пружинный колун

Доработанная версия ручного колуна – механическое пружинное устройство. Дровокол действует по принципу центробежной силы, главное назначение конструкции – удержать колун с внушительной массой при конце цикла. Пружина должна быть изготовлена подвижной, для регулировки усилия, прилагаемого для остановки колуна. Устройство, изготовленное своими руками должно обладать соответствующей росту человека высотой, для наименьших нагрузок.

Пружинный механический дровокол

Изготовление зажима для поленьев производится в целях безопасности. Механизм рамы испытывает постоянные нагрузки, поэтому необходимо изготовить ее из двойного материала. Для возможной мобильности имеется возможность установить колеса на одну из сторон для перемещения.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

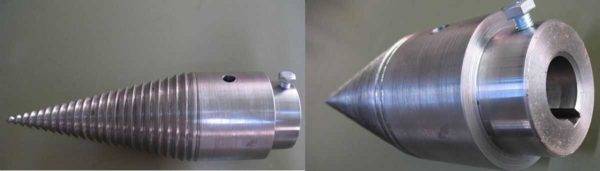

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

  • гидронасос;
  • привод гидронасоса (двигатель);
  • гидрораспределитель;
  • гидробак;
  • гидроцилиндр;
  • рукава;
  • соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов

Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.


Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме

Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему


Источник схем: https://gik43.ru/articles/drovokol_svoimi_rukami.html

Виды

Ручные или кинетические дровоколы действуют на основе простых принципов физики и не требуют особых усилий для эффективного результата.

Существует несколько типов таких приспособлений:

  • Лом-колун — агрегат в виде заострённого стержня устанавливают на полено и повторяющимися резкими движениями раскалывают материал.
  • Модели с ручным приводом. Они представляют собой тумбы с направленным вверх лезвием. На остриё устанавливают полено и раскалывают при помощи удара кувалдой.
  • Агрегаты с пружиной. Такие конструкции снабжены силовым рычагом и работают по принципу утяжеления действующего элемента.
  • Реечные устройства. Толкающей деталью здесь выступает зазубренная рейка.

Мнение эксперта
Левин Дмитрий Константинович

Колуны в форме стрелы имеют простое строение и низкую стоимость, но в применении достаточно опасны: изделие может отскочить от чурки во время удара.

Техника безопасности

Для безопасной работы с самодельным устройством необходимо соблюдать следующие правила:

  1. Процесс заготовки древесины нужно проводить в закрытой одежде, перчатках и защитных очках, чтобы не травмироваться отлетевшей от заготовки щепкой.
  2. Заготовка должна прочно располагаться в желобе и не смещаться при передвижении.
  3. При движении поршня запрещено протягивать руки к ножам и поправлять сдвинувшуюся заготовку.
  4. Любые манипуляции с заготовкой выполняют после выключения агрегата и полной остановки всех его узлов.
  5. Работы по починке или замене узлов дровокола проводят, отключив электродвигатель от питания сети.

Дровоколы существенно облегчают заготовку большого объёма дров, экономя силы и время. Однако для обеспечения дровами камина или бани нет необходимости приобретать сложное дорогостоящее оборудование. Гораздо приятней и полезней для здоровья воспользоваться обычным топором.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механический дровокол на пружине

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила удара данного колуна зависит от массы его подвижной части. Чем больше масса колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых металлических частей, например приварить два куска рельсы. Главное, чтобы груз был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.
Чертеж дровокола.
Чертеж каркаса.
Чертеж каркаса.
Чертеж колуна.
Чертеж консоли.
Чертеж кронштейна.

Разновидности дровоколов своими руками: варианты с фото и видео

Сделать дровокол в домашних условиях своими руками не составляет больших трудностей, если в распоряжении имеется необходимый инструмент и подручные материалы. Ниже представлен перечень различных вариантов дровоколов, на основании которых вы можете изготовить конструкцию самостоятельно.

Дровокол винтовой простейший, который состоит из двигателя и конусного бура. Бур посажен на вал электродвигателя

Важно учитывать одно условие — частота вращения вала двигателя должна быть не более 700 оборотов в минуту.
Дровокол электрический из редуктора — устройство ножевого типа, для изготовления которого понадобится редуктор, электромотор, а также сварочный аппарат и металлические детали. Фото такого устройства представлено ниже.
Из редуктора можно сделать другой тип дровокола

На выходной вал редуктора можно установить стальную пластину с ножом, которая вращается, и производится колка древесины. Такой вариант установки характеризуется простотой работы, но при этом он не безопасен в эксплуатации, и требует повышенного внимания и концентрации.
Изготовить самостоятельно можно ручной дровокол. Для этого понадобится автомобильная пружина, которая является основой конструкции. Сама установка изготавливается из металлического швеллера. На конец рабочей части приваривается режущий нож с утяжелителем и рукояткой.При использовании такой установки требуется прикладывание больших физических усилий. Схема такого устройства представлена ниже.

Различные варианты дровоколов в работе представлены ниже:

Реечный вариант из подручных средств.

Ручной пружинный агрегат в работе.

Ножевой дровокол из редуктора

Стоит обратить внимание на эту модель, сделанную своими руками. Отличается высокой производительностью и безопасностью эксплуатации

Какой вариант дровокола изготовить в домашних условиях, зависит от наличия соответствующих подручных средств. При наличии бензинового двигателя, можно изготовить автономную установку для эксплуатации в полевых условиях. В большинстве случаев для изготовления механических агрегатов требуется электрический мотор. При его отсутствии, рекомендуется рассмотреть варианты ручных установок.

Подводя итог, следует отметить, что вариантов изготовления дровоколов очень много, но какой выбрать для себя, зависит лишь от ваших возможностей и наличия соответствующих подручных средств.

Публикации по теме

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Старая ручная дрель — что можно из нее сделать своими руками

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Изготовление кожуха на болгарку для подключения пылесоса

Элементы конструкции

Для работы понадобятся:

  1. Лист металла толщиной 4-5 мм.
  2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
  3. Вал.
  4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
  5. Ремень или цепь.
  6. Подшипники, имеющие корпус.
  7. Электродвигатель.
  8. Провода.
  9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
  10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
  11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Также для работы потребуются следующие инструменты:

  • электродрель со сверлами разного размера;
  • молоток;
  • сварочный аппарат;
  • болгарка;
  • рулетка, ключи;
  • маркер.

Примерные затраты на самостоятельное изготовление

Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.

  1. Двигатель Лифан 13 л. с. — 14 300;
  2. Гидроцилиндр 100/40/61 — 10 420;
  3. Гидрораспределитель — 3 510;
  4. НШ32 — 1 610;
  5. Привод НШ от МАЗа — 3 960;
  6. Ступицы с колесами от ВАЗ — 1 500;
  7. Шкив на двигатель — 1 000;
  8. Ремни клиновидные — 830;
  9. Масло гидравлическое 40л. — 2 600;
  10. РВД + муфты — 2 500;
  11. Фланцы к НШ — 440;
  12. Металл для ножей — 1 000;
  13. Металл для всего остального — 4 000;
  14. Болты, гайки, шайбы и т. п. — 640;
  15. Масло в движок — 380;
  16. Шланг резиновый + хомутки —300;
  17. Краска — 630;
  18. Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
  19. Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
  20. Кисти для покраски — 100.

Итого: 51 470 руб.

К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.

В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
