Как сделать двухуровневый потолок из гипсокартона

Прокладка электрической сети

Кабели освещения, транзитная проводка, провода динамиков прокладываются перед тем, как закрывается доступ к внутренней части двухуровневых конструкций. Прежде чем подшиваются горизонтальные полосы ярусов, обязательно выполняется работа по укладке электрических проводов.

Разметка точек подключения делается на потолке, иногда на профиле кусочками изоленты. Для удобного подключения светильника кабель сворачивается в петлю. Рекомендуется делать это с запасом.

Провода предварительно очищаются и снабжаются клеммами. Жилу при этом желательно не разрывать. С помощью небольших коробок отдельные линии освещения сводятся в общую магистраль. Коробки закрепляются на потолке. Магистраль соединяется с 4 или 5 жильным проводом общей сети, где выполняется развязка на выключатели.

При включении в осветительную сеть ЭПРА или трансформатора напряжения они устанавливаются на небольшом расстоянии от источника питания. Подобная аппаратура выпускается в защищенном корпусе. Крепеж к потолку рекомендуется делать на подложке с противопожарными свойствами.

Пошаговая техника монтажа

Обустройство подвесного потолка начинается с подготовительных работ на базовой поверхности, затем выполняется монтаж первого яруса, выкладываются инженерные сети, формирование второго каркаса, обшивка и отделка.

Подготовительные работы

Никаких сложностей не предвидится, достаточно очистить базовое основание от старого декора. Если есть зоны с шелушащейся шпаклевкой – заделать, швы и стыки запенить. При выявлении плесени зоны зачистить до плит перекрытия, обработать антисептиком или раствором медного купороса, просушить.

Разметка потолка

Алгоритм работ:

  1. Найти самый невысокий угол в комнате. Отмерить от потолка расстояние по стене равное высоте понижения всей конструкции. Перенести отметку на все остальные углы, соединить точки – получится горизонтальная линия, которая станет границей монтажа профиля.
  2. На потолке начертить линии перепада уровней, отметить зоны крепления потолочных деталей. Шаг установки 0,4-0,6 м.
  3. Отметить точки крепления светильников, зоны фиксации подвесов.
  4. Если планируется формирование круга, высчитать диаметр, нарисовать форму на потолке. Для этого найти центр, прикрепить в точку один конец проволоки, на другом конце прикрутить карандаш – это «циркуль», который точно и быстро нарисует круг. Чтобы сделать кривую линию, несколько окружностей сопрягаются.

Монтаж первого яруса потолка

Этапы выполнения:

  • по разметке на стене закрепить направляющий металлический профиль;

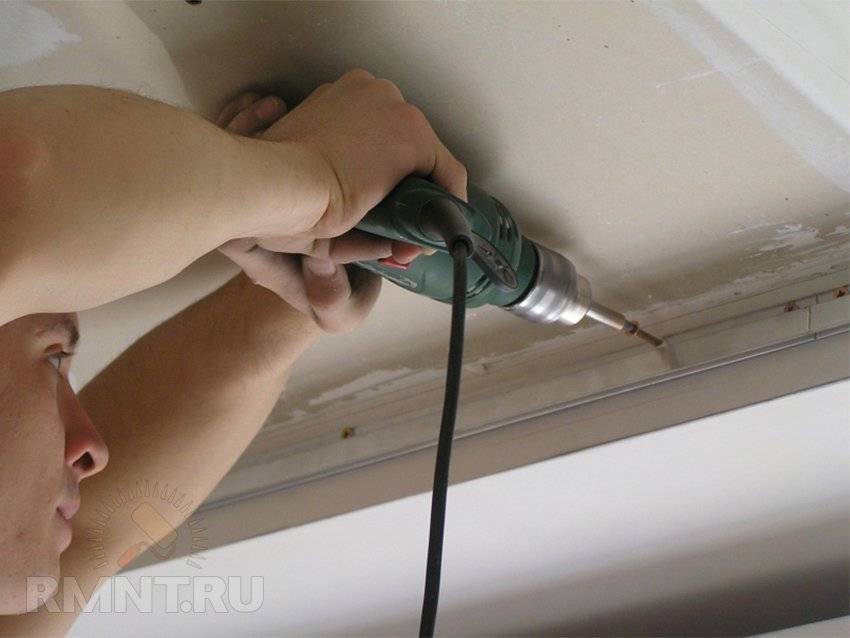

  • фиксация на саморезы и дюбели, если нужно, отверстия сверлить перфоратором, шаг крепежа 0,5 м;
  • по линиям на потолке зафиксировать подвесы, шаг 0,5 м;
  • потолочный профиль нарезать на куски необходимого размера, вставить концами в пазы направляющих на стене, в центральной части профиль закрепить на подвесы.

Теперь надо натянуть шнур между направляющими профилями и выровнять концы подвесов по горизонтали так, чтобы все находились в одной плоскости.

Монтаж светильников и прокладка проводки

При монтаже светодиодной подсветки следует сначала собрать ленту на полу, протестировать и только потом подключить блок питания, установить ленту на место, для чего снять защитную бумагу с тыльной стороны и приклеить источник света

Для стыковки элементы спаиваются, при отрезании обращать внимание на пунктиры, они есть на обратной стороне ленты

Чтобы установить оптоволоконный провод, шнур зафиксировать на потолке хомутами, в листах ГКЛ сделать перфорацию, разобрать волокно на нити и конец каждой нити вывести в дырку. Для монтажа неонового освещения выбирается определенный трансформатор, в который подключается трубка с неоном, сам элемент укладывается на полку и так же фиксируется. Трансформатор обязательно подключить к сети питания.

Крепление второго уровня

Каркас прикручивается к несущему основанию первого яруса, последовательность сборки аналогична монтажу базового уровня. Для изгибания профиля надрезаются полки потолочных элементов, шаг подрезки равный, чем больше радиус изгиба, тем гуще делать разрезы

Пригодятся ножницы по металлу, работать следует осторожно

В пространство между верхними и нижними направляющими уровня устанавливаются стойки из потолочной рейки, крепление на саморезы к UD элементам. Шаг фиксации рассчитать по степени кривизны плоскости, но не менее 0,6 м.

Нижний ярус дополняется коробом для выкладки подсветки, для чего нижние элементы, расположенные по горизонтали уровня, надо немного выпустить за края нижней направляющей. Хватит 15 см выступа, чтобы соорудить полку, которую потом закрыть обрезками планок.

Подготовка перекрытия к работе и разметка

Вся площадь перекрытия, к которому предстоит прикреплять составляющие каркаса, нуждается в предварительной обработке специальными пропитками, чтобы предотвратить образование плесени или грибковых пятен, которые приобретаются в строительных супермаркетах.

Далее начинается нанесение разметочных точек и линий. Выбирается самый низкий угол в помещении и от него отмеряется то расстояние, на которое будет опускаться первый ярус будущего потолка. В остальных углах эта метка наносится при помощи водяного уровня или лазерного приспособления. Метки нужно соединить горизонтальной линией.

Следующие линии разметки будут наноситься на перекрытие. Заранее выбрав направление в котором расположатся листы покрытия, необходимо поперек этого направления нанести на потолке линии через каждые 50 (поперек) и 60 (вдоль предполагаемой установки профилей) сантиметров. Они послужат ориентиром для фиксации подвесов.

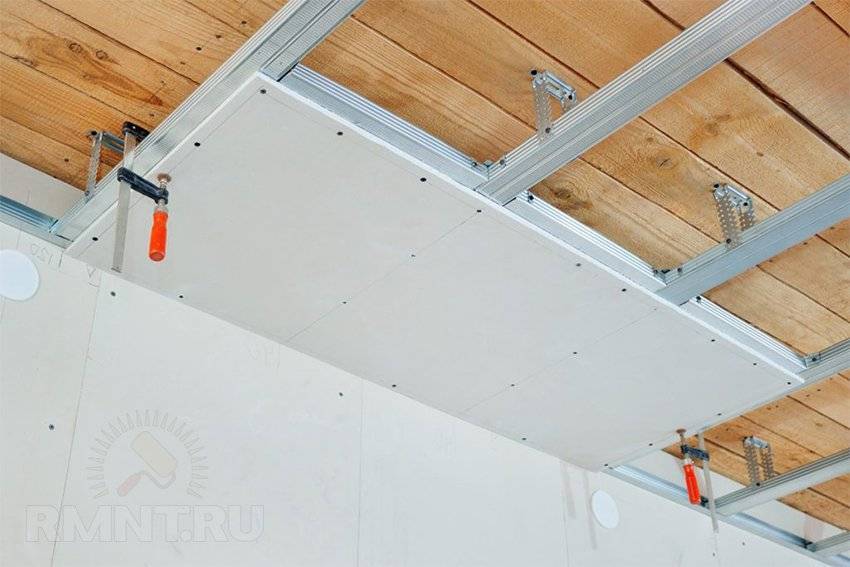

Монтаж гипсокартона

Крепятся листы гипсокартона к несущему профилю с помощью небольших саморезов («клопов») с шагом в 170 мм. Расстояние от края листа – от 15 мм. При этом головки шурупов утапливаются в основание листа на 1 мм. По дуге полосы гипсокартона ложатся недостаточно ровно, поэтому их следует смачивать и укладывать с помощью игольчатого валика. При этом следует использовать не обычный, а более тонкий реставрационный гипсокартон толщиной 8 мм.

Совет. Для получения ровного изгиба лист нужно разрезать не вдоль, а поперек.

Приспособления для гибки гипсокартона

Для крепления точечных светильников в гипсокартоне с помощью электродрели проделываются отверстия. Держаться источники света будут за счет собственных зажимов.

Отверстия для светильников

Все стыки листов гипсокартона, а также отверстия от саморезов обрабатываются грунтовкой, а затем дважды шпаклюются. Вначале на слой шапклевки накладывается армирующая лента и вдавливается шпателем. После высыхания первого слоя стыки шпаклюются вторично и затираются.

Схема крепления подвесного потолка

Видео по теме: Двухуровневый потолок из гипсокартона

Разводка проводов освещения в потолке

Потолок из гипсокартона с подсветкой выглядит очень оригинально. Делается такой потолок следующим образом. Разводка для освещения, делается сразу же после установки самого каркаса. Провода следует прокладывать, перед тем как начать утепление, в случае такой надобности. В проекте обязательно должна быть точная дислокация светильников, это требуется для того чтобы просверлить отвертсия под осветительные приборы в нужных местах, еще до крепления ГКЛ. Чтобы правильно рассчитать необходимое количество светильников, нужно рассчитать номинальное напряжение на систему.

В основном применяется смешанный вариант освещения, он подразумевает собой люстру, а также не малое количество светильников. В наше время стало модно добавлять к освещению светодиодные ленты. Это дополнение идеально подойдет для точечного освещения. Ему требуется небольшая мощность, так как такие светильники практически не нагреваются. Двух – четырех штук на один квадратный метр будет вполне достаточно.

Иногда в процессе монтажа данного вида потолка, могут возникнуть трудности именно на этапе проводки. В таком случае не стоит пренебрегать мастерами по этому делу. Лучше сразу обратиться именно к ним, и получить качественный монтаж и установку проводки и светильников.

Нюансы составления проекта декоративного потолка

Разработать и придумать оригинальный по внешнему виду двухуровневый потолок из ГКЛ не сложно. Гораздо труднее реализовать задумку на практике. Однако, благодаря современному строительному рынку, в продаже можно встретить уже готовые конструкции потолка, которые останется только закрепить к базовому основанию.

Если эскиз делается по специальному проекту, то до того, как приступить к установке каркаса и его обшивке, стоит составить предварительный чертеж на бумаге, который облегчит нанесение разметки, а также подсчет нужного количества материалов и комплектующих. При этом за основу примите следующие моменты:

высота помещения. Двухуровневые потолки заберут у комнаты примерно 10 см высоты. Для экономии пространства выравнивают базовое основание, а на него монтируют второй уровень декоративного потолка;
освещение. Расположение источников искусственного света продумывается еще на этапе проектирования

Благодаря правильному размещению приборов получится разграничить помещение на разные по функциональности участки (зоны), или акцентировать внимание на отдельных декоративных элементах;
влажность. В помещениях с повышенной влажностью отделку проводят специальным типом гипсокартона – влагостойким

Его листы имеют характерный зеленый оттенок и соответствующую маркировку. Для кухни можно применять обычный ГКЛ, обработанный минимум двумя слоями грунтовочного раствора.

Также потребуется определиться с типом каркаса. Вы можете сделать металлический или деревянный каркас. Основание из деревянных брусьев будет стоить дешевле, при этом материал обладает длительным эксплуатационным сроком и разными размерами.

Альтернатива дереву – металлический профиль, имеющий более легкий вес, выдерживающий разные нагрузки, отличающийся гибкостью. Благодаря последнему свойству материала, его часто используют для создания сложных криволинейных конструкций, так как он может принимать практически любую форму, в отличие от деревянных аналогов.

Инструменты и материалы, необходимые для выполнения ремонта

Чтобы сделать двухуровневый потолок своими руками, необходимы минимальные знания и правила пользования инструментами. Для выполнения ремонтных работ понадобятся такие инструменты и строительные материалы:

  • Дрель или перфоратор – для высверливания отверстий под подвесы и металлические профиля;
  • Шуруповерт – для быстрого и качественного закручивания саморезов;
  • Строительный уровень – нужен на всех этапах работы для систематического контроля;
  • Хорошо заточенный строительный нож – пригодится для разрезания бумаги на листах гипсокартона;
  • Ножовка для металла – для разрезания профиля;
  • Ножовка для резки гипсокартона;
  • Линейка-угольник, в ней обязательно должен быть прямой угол;
  • Длинная рулетка;
  • Простой карандаш;
  • Шпатель;
  • Самая мелкая наждачная бумага – необходима для отшлифовки швов между плитами;
  • Малярная лента;
  • Сетка для армирования швов из стекловолокна;
  • Листы гипсокартона;
  • Подвесы;

  • Металлические профили;
  • Саморезы или иные крепления;
  • Шпатлевка;
  • Грунтовка.

Подобный ремонт обычно делают не на один год, поэтому чтобы он получился качественным, не стоит экономить на стройматериалах. Покупки лучше всего делать в крупных строительных супермаркетах, там обычно большой ассортимент, который позволяет выбрать строительные материалы на любую цену. Кроме этого крупные торговые сети напрямую сотрудничают с производителями, а значит, цена и качество будут хорошими.

Двухуровневый потолок из гипсокартона своими руками

Инструкция по разметке поверхности для крепления гипсокартона

  1. Размечаем монтажную сеть от опорной ширины и длины.
  2. Посредине в окружностях вкручиваем в базовое покрытие временные саморезы и наматываем на них шнур с зафиксированным на краях карандашом. Чертим окружности.
  3. Криволинейные элементы наносим на плотный картон в реальном масштабе, вырезаем и выводим на базовом покрытии.
  4. Когда на потолке разметка закончена, приступаем к измерению и отбивке уровней. Для этого измеряем все углы.
  5. В самом низком углу отмечаем расстояние до первого уровня. Обычно оно составляет от 10 см.
  6. Натягиваем малярный шнур вдоль стены, измеряя гидроуровнем ровность.
  7. Делаем отбивку по периметру всего помещения.

Монтаж каркаса первого уровня для гипсокартонного потолка

  • По периметру помещения на стенах с шагом 60 см фиксируем направляющие профили (UD). На потолке соблюдаем расстояние в 40 см. Для крепления на округлых участках делаем насечки на профиле с шагом 2,5 см и сгибаем его по нужному радиусу.
  • С шагом 60 см прикрепляем прямые подвесы. Концы загибаем или обрезаем.
  • На подвесы фиксируем потолочные профили (CD).
  • В местах будущего монтажа второго яруса прикрепляем «крабы».

Установка каркаса второго уровня для потолка из гипсокартона

  1. Потолочный профиль (UD) фиксируем на потолке и стене по чертежу.
  2. Отрезаем направляющий профиль по длине, на которой будет размещен второй ярус.
  3. По одной стороне сделанных отрезков вырезаем своеобразные «язычки», отрезая профильные бока.
  4. Вставляем ровным краем в UD-профиль на потолке и фиксируем саморезами по металлу с шагом 50-60 см. Уменьшение шага утяжелит конструкцию, тогда как увеличение сделает ее менее надежной и недостаточно жесткой.
  5. На кривых участках отрезки профиля крепим с шагом 20-30 см.
  6. На свисающие отрезки устанавливаем потолочный профиль, используя в качестве крепежей саморезы по металлу.
  7. Отрезаем направляющий профиль по длине боковины основания до потолочного профиля на стене и крепим обе его стороны саморезами по металлу.

На этом же этапе следует заняться укладкой проводки и подводом коммуникаций. Все кабели помещаются в гофрорукав из термостойкого пластика, который фиксируется к базовому покрытию. Также нужно зафиксировать сплит-системы, вентиляционные короба и трубы. В местах установки осветительных приборов необходимо вывести провода.

Особенности крепления гипсокартона на потолок

  • С помощью саморезов с шагом 15 см фиксируем первый угловой лист. Шляпки крепежей углубляем, но умеренно, чтобы не повредить основу.
  • На противоположной стороне прикрепляем второй лист таким же образом.
  • Размечаем при необходимости лист по чертежу и вырезаем нужную фигуру с помощью ножа или электролобзика.
  • Боковые детали фиксируем к вертикально расположенным направляющим.
  • Круглые горизонтальные поверхности вырезаем из целого листа или составляем из отдельных сегментов.
  • Если требуются изогнутые элементы для фиксации по вертикали, прокатываем вырезанную деталь игольчатым валиком.
  • Сбрызгиваем обработанный ГКЛ и оставляем на час.
  • Надрезаем с выпуклой стороны, ставим на ребро и сгибаем на полу.
  • С помощью грузиков фиксируем в таком положении лист и ждем высыхания.
  • Прикрепляем к потолку.

Готовим базу

Берем метровый или двухметровый пузырьковый уровень, и проверяем поверхность базового потолка на наличие неровностей. Пользуемся сеткой с шагом в 50 см.

В первую очередь проверяем длину комнаты, затем проводим проверку ширины. Если выявляются явные перепады поверхности, то их нужно шпаклевать.

Если вы планируете закрыть гипсокартоном всю поверхность потолка, то шпаклевать ничего не нужно, в данном случае монтаж можно делать на голую поверхность.

Если гипсокартон будет частично закрывать потолок, то лучше шпаклевать всю поверхность базового потолка, а не только открытые его части.

Это связано с тем, что частичное покрытие может сделать поверхность гипсокартона недолговечной, так как материал гигроскопичен, а замкнутое межпотолочное пространство усиливает действие паров влаги.

Потолок из гипсокартона: как сделать все без ошибок

Монтаж листов выполняется с учетом общих правил:

  • в углах желательно крепить панели с Г-образным (дугообразным) вырезом, а не собирать участки из отдельных фрагментов;

  • чем меньше фрагменты, тем чаще должна быть «сетка» каркаса, поскольку каждый участок по контуру должен крепиться к профилю;

  • криволинейные вырезы также лучше выполнять на цельных листах, это снизит риск трещин;
  • недопустимы зазоры между листами – их сложно будет в дальнейшем зашпаклевать и скрыть под отделкой.

После того, как обшивка будет закончена, выполняется обязательная шпатлевка потолка из гипсокартона. Более подробно этот процесс рассмотрен в другой нашей статье. Здесь же напомним:

  • швы и места, где расположены слегка «утопленные» в гипсокартон головки саморезов, шпаклюются обязательно. На швы желательно накладывать армирующую ленту;
  • поверхность потолка в целом под декоративную штукатурку, покраску или поклейку обоев желательно также выполнять. Это облегчит в дальнейшем замену отделки и позволит избежать дефектов оформления;
  • перед нанесением финишного покрытия места, где выполнена шпаклевка, шлифуются до гладкости.

Как своими руками сделать двухуровневый потолок из гипсокартона правильно

Даже специалисты расходятся во мнении, каким же способом монтаж осуществлять правильнее.

Принято выделять два способа:

  • Первый. В этом случае работа стартует с монтажа первого каркаса, а потом к нему подвешивают второй ярус. Это справедливо, если площадь второго уровня невелика – ведь вес второго каркаса придется на листы гипсокартона первого уровня.
  • Второй. Данный способ предполагает сначала сбор каркаса второго уровня, такая конструкция более сложная.

Прежде чем приступать к установке двухуровнего потолка, необходимо продумать все действия до мелочей

Первый вариант имеет смысл рассмотреть, так как к нему прибегают чаще, для знаний о монтаже он более показателен.

Вся работа проходит в пять этапов:

  • Подготовка потолочной поверхности;
  • Разметка потолка под каркас для ГКЛ;
  • Монтаж каркаса – 1-ыйуровень;
  • Монтаж каркаса – 2-ой уровень;
  • Отделка потолка листами гипсокартона.

Удалите всю неплотно прилегающую штукатурку, не стоит ее оставлять – поставите под угрозу.

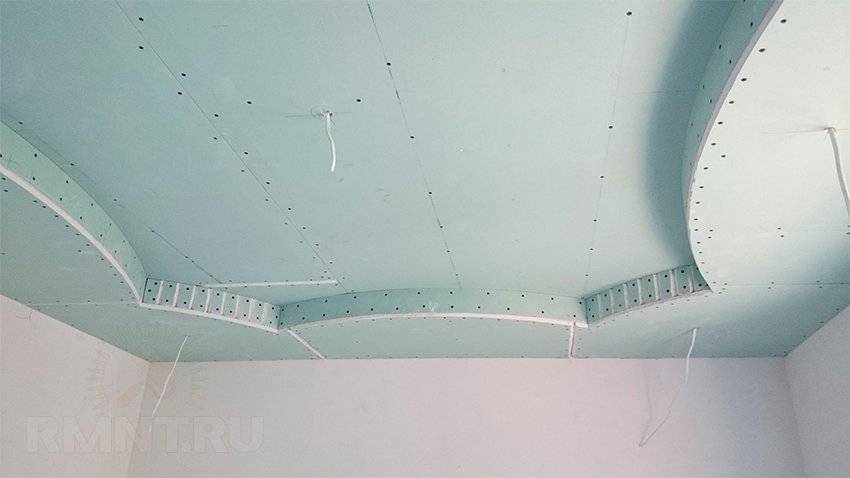

Обшивка потолка

При обшивке потолка ГКЛ начинать следует с ровных горизонтальных плоскостей, что способствует более рациональному использованию обрезков для фрагментарной зашивки боковых граней. Сперва все листы подшиваются к обрешётке каркаса, а затем к кромке. Расстояние между точками крепления около 25–30 см в центре листа и 10–15 см на краях.

Выполненная в первую очередь подшивка нижних граней облегчает работу с радиусными деталями. Подрезанная «ёлочка» на внешних кромках крепится в каждый второй или третий лепесток, за счёт чего средняя полка приобретает достаточную жёсткость для крепления листов к боковой грани. После можно вырезать коронкой отверстия под светильники и выводить провода скрытой подсветки: это удобнее делать, пока боковые грани потолка ещё открыты.

Торцы ярусов зашиваются так же достаточно просто. Небольшие фрагменты прикручиваются к потолочному и кромочному профилям, а также к соединяющим их стойкам со стандартным шагом крепления. В местах стыковки фрагментов под шов подкладываются обрезки стоечного профиля, не имеющие прямого крепления к каркасу.

Для зашивки гнутых поверхностей гипсокартон готовится несколькими способами. Это могут быть поперечные насечки ножом, либо прокатка игольчатым валиком с пропиткой листа водой для получения гибкости. Второй вариант предпочтителен из-за высокой скорости исполнения и минимальных усилий по последующему выравниванию. Однако намокший лист нужно сначала крепить, лишь предварительно придав ему нужную форму, притом только на основных изгибах. Остальные саморезы вкручиваются после высыхания, когда лист снова станет достаточно плотным.


Смоченная водой полоса гипсокартона легко гнётся, а криволинейная поверхность в результате получается правильной формы и гладкой

Пошаговая технология монтажа

Теперь разберемся, как сделать двухуровневый потолок. Работы начнем с подготовки помещения, из которого нужно вынести мебель или закрыть ее полиэтиленовой пленкой.

Подготовка потолка

В принципе базовая поверхность не требует подготовки, потому что скрывается за новым покрытием. Если есть плохо крепящаяся старая отделка, то ее лучше удалить, чтобы она не упала на потолочную конструкцию.

Участки с плесенью зачищают до основания и обрабатываем противогрибковой пропиткой дважды, чтобы в будущем грибок не появился снова. Любые щели, дыры и трещины в основании нужно заделать раствором, чтобы повысить теплоизоляцию помещения.

На данном этапе под потолком прокладываем кабели к местам установки осветительных приборов. Если нужно дополнительно утеплить помещение, то к базовому потолку крепим теплоизоляционные материалы.

Разметка поверхности

Теперь приступаем к разметке стеновой и потолочной поверхности в помещении:

  1. Для начала при помощи лазерного уровня находим угол, который ниже остальных, и вычисляем, на сколько понизится каждый уровень потолка.
  2. После этого отметку каждого яруса откладываем вниз от этого угла.
  3. Обе отметки при помощи того же уровня переносим на стальные углы в комнате.
  4. Все полученные точки в углах соединяем горизонтальными линиями на стенах. В работе пригодится малярный шнур.
  5. На базовом потолке выполняем разбивку мест установки продольных реек каркаса. По линиям ставим отметки через каждые 600 мм. Здесь будут крепиться подвесы.
  6. Также на базовой поверхности рисуем линию перепада уровней. Если нужно начертить криволинейную границу перепада, то ее проще выполнить из дуг нескольких окружностей, центры которых можно привязать к углам или другим точкам на потолке.

Установка первого яруса

Начинаем делать двухуровневый потолок из гипсокартона своими руками. Для этого сначала монтируем первый ярус конструкции.

Работу ведем в такой последовательности:

  • По разметке на стенах помещения крепим направляющую рейку. При этом крайние крепежные приспособления устанавливаем от торцов профиля на расстоянии 5 см, а все последующие элементы монтируем с шагом 30-50 см.
  • На базовом потолке в поставленных точках закрепляем перфорированные подвесы. Каждый элемент крепим на пару дюбель-гвоздей.
  • Продольные потолочные профили нарезаем по длине и заводим торцами между полками направляющих на стене. В средней части рейку закрепляем на перфорированных подвесах. ПП профили монтируем с шагом 400 мм. Так каждый лист будет крепиться на четырех элементах. Усиленный каркас применяют в многоуровневых потолках.
  • Монтируем поперечные профили. Их крепим торцами к продольным рейкам, используя одноуровневые соединители. Поперечные профили не нужно фиксировать на подвесах.

Установка 2-го уровня

Второй ярус собираем в таком порядке:

  1. По границе перепада уровней к верхнему каркасу прикручиваем шурупами направляющий профиль. Если нужно сформировать криволинейные очертания яруса, то полки профиля надрезают с определенным шагом.
  2. После этого металлические стойки нарезаем по высоте перепада уровней. Один торец стойки крепим саморезами к НП-профилю, установленному на предшествующем этапе. Шаг установки сток зависит от кривизны поверхности и составляет 50-300 мм.
  3. К нижнему краю ранее установленных стоек прикручиваем вторую направляющую, которая повторяет очертания границы перепада уровней. Для стыковки двух элементов используем угловой соединитель.
  4. ПП-профили нарезаем по ширине нижнего уровня. Торцы реек заводим в паз направляющих второго уровня. Прикручиваем их саморезами. Если ширина яруса небольшая, то дополнительная фиксация в центральной части не понадобится. В противном случае используем перфорированные подвесы.
  5. Если требуется, устанавливаем поперечные профили, которые соединяем с продольными элементами одноуровневыми соединителями.

Монтаж освещения

Традиционно в потолок из двух ярусов устанавливается светодиодная подсветка.

Это может быть скрытая подсветка по периметру многоуровневого потолка или комбинированный вариант, когда присутствует и открытый тип освещения, такой как люстра.

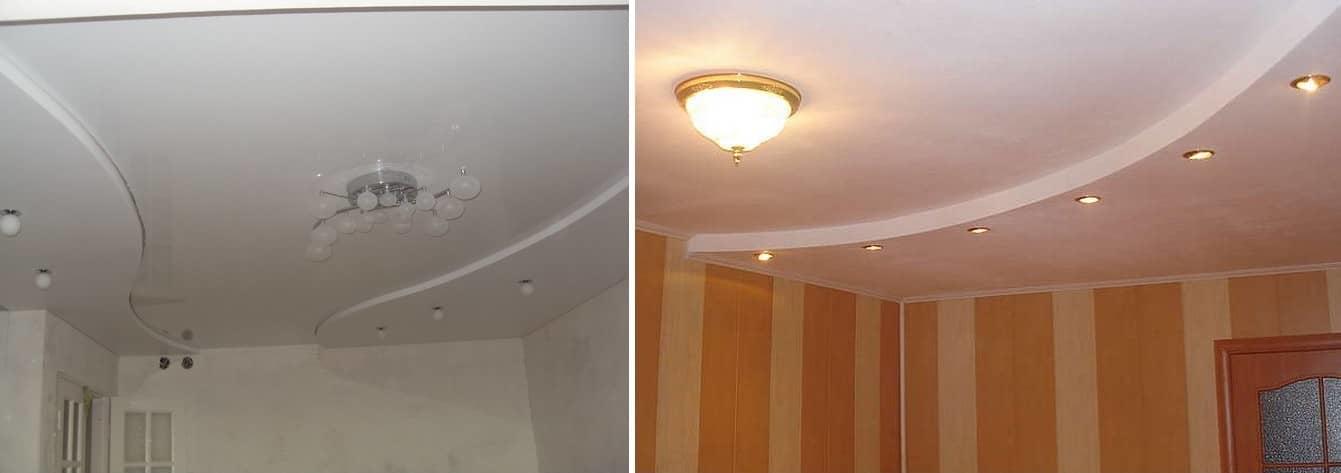

На фото изображен скрытый вариант подсветки с люстрой по центру.

Монтируя подсветку своими руками, следует помнить, что:

  • провода должны находиться в негорючих и герметичных рукавах;
  • мощность блока питания равна периметру ниши подсветки, умноженному на мощность/п.м светодиодной ленты.

С процессом монтажа подсветки в многоуровневом потолке можно ознакомиться, посмотрев видео.

Видео:

Преимущества двухуровневой конструкции потолка

Двухуровневый потолок с подсветкой из гипсокартона в первую очередь меняет интерьер помещения даже в том случае, если монтируется не во время ремонта. Он часто используется с целью скрыть трещины или подтеки на основном перекрытии. Многих привлекает возможность визуально удлинить или расширить помещение, воплотить в жизнь собственную оригинальную идею.

Преимущества подвесной двухуровневой конструкции для помещений различного назначения:

  • в кухне скрываются системы кондиционирования (вентиляции), помещение делится на зоны, продуманная схема освещения визуально расширяет площадь;
  • в гостиной пространство разграничивается на зоны, в этом помещении можно использовать необычный рельеф, контрасты, насыщенные расцветки, картины;
  • в спальне создается атмосфера, способствующая расслаблению и отдыху, если не используются крупные фигуры и слишком яркие цвета;
  • в детской можно принтами или фотопечатью создать сказочную, радостную, даже праздничную атмосферу, переносящую ребенка в мир игры.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
