Как сделать генератор дыма для коптильни

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

  • На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки.
  • Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала.
  • Регулировка тяги здесь организована с применением поддувала (7).
  • Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4).
  • Ёмкость закрыта сверху крышкой.
  • Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:

  • увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
  • в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
  • верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
  • нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
  • близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

  • В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
  • Просверлить два отверстия, которые располагаются строго одно напротив другого.
  • Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.
  • Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
  • Из прутка сделать «ручку» (согнуть ее).
  • Вставить в отверстия ручку, приварить вырезанный круг.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

  1. выходную трубку дымогенератора опускаем вниз,
  2. в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
  3. с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

  • Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
  • Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
  • В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
  • В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
  • В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

  1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
  2. Вместо шланга можно припаять медную трубку.
  3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста. Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

При каких температурах происходит холодное и горячее копчение

Что касается процессов копчения. В этом документе указано, что горячее копчение — это обработка продукта, происходящая при температуре 32 — 40 градусов по Цельсию. При начальной температуре 50 градусов. Холодное производится при 18 — 22 градуса. Справедливости ради надо заметить, что здесь есть некоторые неточности. Холодным копчением вообще следовало бы называть всё то, что происходит при температуре ниже 22 градусов. В Финляндии например, продают нежнейшего лосося, который коптится вовсе при отрицательных температурах. Что закачается копчения при температуре выше 50 градусов, то это уже не просто копчение, а объединенное в одном процессе с запеканием.

Откуда вообще берется градация, эти границы? У дяди Васи очень просто. Он так думает. В пищевом производстве всё намного сложнее. Есть такое понятие «температура денатурации белков». Например, для яичного белка это температура 55 градусов. Однако температура денатурации очень сильно зависит от ph среды, кислотности. И технологи на производстве активно этим пользуются, добиваясь результата. Вот и получается, что температура, близкая к границе денатурации белков, это и есть температура горячего копчения. А если она заведомо выше, то это уже горячее копчение совместно с запеканием.

Вариантов приготовления копченых продуктов величайшее множество

Важно понимать, какие процессы происходят в процессе приготовления пищи либо следовать рекомендациям грамотных технологов. В рецептуре копченых изделий количество дыма может быть какой-то небольшим, так и незначительным

Скорость дымового потока может быть высокой или совершенно незначительной. Более того, попадались рецепты, в которых часть процесса копчения происходила в стоячем дыму.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

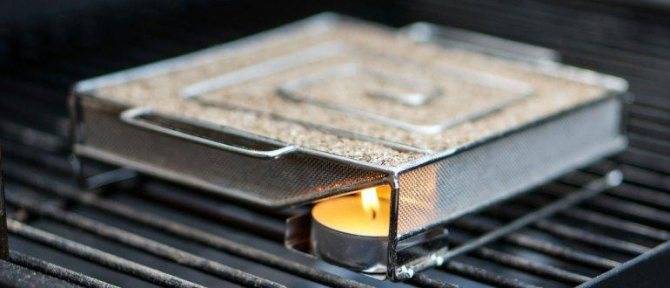

«Лабиринт»

Это, пожалуй, самый простой вариант дымогенератора. Но он имеет ряд недостатков, о которых позднее.

Для изготовления понадобится:

  • лист металла метр на метр;
  • такой же лист перфорированного металла (чем меньше отверстия, тем лучше);

болты и гайки для монтажа.

Для сборки делаем следующее:

  1. нарезаем перфорированный металл на полоски высотой 20 – 25 см;
  2. нижние 5 см полоски загибаем под углом 90о;
  3. проделываем в загибах отверстия;
  4. формируем на листе металла спиралевидный лабиринт из нарезок (просвет между стенками должен составлять 20 – 25 см);
  5. просверливаем в листе отверстия для крепежа стенок лабиринта;
  6. соединяем элементы конструкции болтовым креплением.

Работает «лабиринт» очень просто. В него засыпают толстый слой щепы и поджигают. Воздух через стенки проникает с трудом, поэтому древесина медленно тлеет, а не горит. Во время этого выделяется большое количество дыма.

  • Главный минус такой конструкции – необходимость в коптильне в виде отдельного помещения. Ведь устройства для нагнетания дыма здесь отсутствуют. Дымогенератор ставится в одном углу коптильни, продукты подвешиваются в другом. Это позволяет избежать их излишнего нагрева.
  • Второй существенный недостаток – высокий расход щепы. Чтобы заполнить дымом комнату, оборудованную под коптильню, нужно сжечь довольно много древесины.
  • Наконец, третий минус – низкая эффективность. Дым не будет таким концентрированным, как в двух других конструкциях. А значит, процедура копчения займет в несколько раз больше времени.

Поэтому «лабиринт» подойдет тем, кто:

  • имеет отдельное помещение под коптильню;
  • не боится расходов на щепу (или получает ее бесплатно);

обладает большим запасом свободного времени.

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Действующая установка из подручных средств

Регулятор мощности позволяет установить оптимальный режим нагрева. В старую кастрюльку засыпают щепки – получается самодельный дымогенератор для холодного копчения без компрессора.

Для создания коптильной камеры можно использовать стандартную железную бочку

В стенки вворачивают крепёжные детали, фиксируют сетку. На крючках подвешивают продукты для обработки. После запуска закрывают верхнее отверстие подходящим листом из жаропрочного материала.

К сведению! Бочку очищают перед применением от краски, иных загрязнений. Частицы ржавчины, в отличие от продуктов горения нефтехимических соединений, не являются опасными.

Такой дымогенератор для холодного копчения способен выполнять свои функции на одной загрузке дров 4−6 часов, не более. Он потребляет электроэнергию. В этом варианте сложно обеспечить оптимальный температурный режим. Затруднена оперативная регулировка производительности. Несмотря на существенные недостатки, привлекает дешевизна и простота конструкции. На дачном участке можно установить работоспособное оборудование при соответствующей подготовке буквально за 20−30 минут.

Дымогенератор из огнетушителя

Этот проект, как и предыдущий, подкупает простотой реализации

Для изготовления такого генератора дыма своими руками надо найти подходящий огнетушитель с металлическим корпусом. Изделие с истёкшим сроком годности можно получить в собственность совершенно бесплатно.

Комплектующие для сборки дымогенератора

После удаления порошка и промывки на высоте 40−60 мм от дна сверлят 2−3 отверстия диаметром 8−12 мм. Засыпают древесные опилки. В штатную крышку вворачивают тройник с патрубками.

Для принудительного перемещения дыма в этом проекте использован старый тепловентилятор

Из этой техники удалён вышедший из строя нагреватель. Ступенчатый переключатель позволяет использовать только два режима скорости. Подключение – к сети 220 V.

Как применить аквариумный компрессор для создания дымогенератора

Самодельный дымогенератор для коптильни холодного копчения из металлической тары

На фото отмечен стальной дымоход с тройником (1). Аквариумный компрессор (3) нагнетает воздух через гибкий шланг (2). В топочную камеру (5) засыпают опилки. Процесс тления активизируют пламенем газовой горелки (4). В этом варианте «слабое звено» – это симпатичная баночка из-под растворимого кофе. Самая крупная тара не вмещает более 250 г, поэтому рабочий объём получается маленький. Приходится часто пополнять запас опилок. Тонкие стенки деформируются открытым пламенем, быстро приходят в негодность.

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Принципиальная схема стационарного оборудования

Перечисленные выше примеры демонстрировали особенности разборных конструкций. При необходимости любую из них можно разобрать на составные части, переместить на склад для длительного хранения. Однако если есть свободное место на дачном участке, можно установить стационарную коптилку холодного копчения с дымогенератором своими руками. При правильном расчёте можно обеспечить высокую производительность обработки промышленного уровня.

Применяют кирпичные и металлические печиЧтобы улучшить тягу, устанавливают функциональные компоненты на разных уровнях с помощью рационального использования неровностей рельефа

Инструкция к эксплуатации прибора

Как работать с этим агрегатом:

  1. Он устанавливается на ровной изолированной поверхности и подключается к электросети.
  2. В корпус плотно укладываются щепы и стружечный материал.
  3. В коптильном отделении помещают заготовки продуктов.
  4. Коптильня и дымогенератор соединяются между собой с помощью дымоотводной трубы.
  5. После нажатия кнопки «пуск» и включения в работу устройства, начинает генерироваться дым.

По мере сгорания опилочного материала происходит повторная закладка камеры. Полноценное копчение продуктов достигается в течение нескольких суток. Все это время прибор производит дым и отключение дымогенератора не допускается.

Советы по созданию коптильни

Интенсивность работы установки при первом часе работы желательна максимальная. В последующем первая половина периода копчения должна проходить бесперебойно, в щадящем щепу и продукт режиме. Вторая фаза допускает перерыв и снижение температуры.

Целесообразно обшивать коптильный шкаф более дорогой вагонкой из лиственных пород, а снаружи можно обойтись и хвойной. Главное, во избежание окисления — никакого железа внутри, кроме головок саморезов!

Правильная засолка полуфабриката и выбор древесины — залог успеха копчения. А дым сделает все остальное.

Originally posted 2018-04-06 09:42:21.

Эжектор

Эжектор – ключевой рабочий узел дымогенератора, который устанавливается на выходе из камеры сгорания.

Он выглядит именно так, если речь идет о конструкции с верхним заборным патрубком. Если же заборная трубка находится внизу камеры сгорания, то эжектор монтируется снаружи (в верхней части дефлегматора) – на трубе, соединяющей нижний заборный патрубок и верхнюю трубу, подающую дым в коптильную камеру.

Принцип работы эжектора становится понятен, если посмотреть на рабочую схему устройства.

Основные размеры эжектора – это диаметры внешней и внутренней трубки устройства, а также расстояние, на которое внутренняя трубка (подающая чистый воздух в систему) заходит в выходную систему дымогенератора.

Размеры выходного отверстия нам уже известны – это проходной диаметр трубы ¾ дюйма. Что касается проходного диаметра внутренней трубки: 6-8 мм – оптимально.

Ratex Пользователь FORUMHOUSE

Если воздуходувка не очень мощная, то желательно трубочку для эжектора использовать с внутренним диаметром – 8…10 мм. Хотя, люди ставят и на 6 мм.

С помощью нехитрой смекалки и материалов, которые можно приобрести в любом строительном магазине, эжектор собирается в течение нескольких часов (максимум).

На какое расстояние маленькая трубка должна заходить в трубу с большим диаметром? Этот параметр имеет большое значение, ведь от него зависит уровень тяги и устойчивое тление щепы. Оптимально – тонкая трубка должна заходить в трубу ¾ дюйма на 2 см или же на 1…1,5 см от зеленой метки (смотрите фото). Перед осуществлением пробного запуска внутреннюю трубку рекомендуется делать с запасом по длине. Укоротить ее до оптимальных размеров можно по результатам эксперимента.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
