Электростатическая коптильня своими руками

Видео

https://youtube.com/watch?v=0d4-OPIrC_o

Ссылки на детали и модули, продающиеся на Али, не приводятся — вы можете сами найти по названиям. Автор проекта — ОлегГ.

Обсудить статью ВЫСОКОВОЛЬТНЫЙ БЛОК ДЛЯ КОПЧЕНИЯ

Список ВЧ транзисторов, подходящих для использования в схемах FM передатчиков.

Сделал генератор для коптильни, в принципе восмёрочное зажигание, но время экономит хорошо. Пробный запуск показал, что копчение происходит конечно не 15 минут как в роликах на ютубе, но может там генератор мощней, а за четыре часа сало покоптилось очень хорошо.

Комментарии 30

А не подскажите где готовый на али купить? У меня с наукой о контактах нелады

Дороговато, но мощно и без заморочек, можно на 15kv поискать, дешевле будет.

Я конечно дико извиняюсь.Но обычно, рыбу, мясо и т.д.Вешают на катод.Тогда эффект будет и ощутимее и сильнее.

Да в принципе на практике без разницы при соблюдении некоторых условий, а именно площадь поверхности продукта должна быть больше площади поверхности электродов, а по силе эффекта + — 15-20 минут погоды не сделает. А так да, в теории правильно.

подскажи пожалуйста по поводу генератора.катушка, коммутатор и блок питания в комплекте у меня есть,а вот нужно ли АЗ -1 блочок?можно еще фотки или схему пислать?спасибо!

Ладно у ускоглазых ))) всё есть .На старых чернобелых телевизорах есть говорит сосед телемастер.

А на выходе бабины. Что за кондеры и сопротивления?

Я тоже заказал, как у Павлова генератор сегодня с соседом телемастером спаяли всё работает.Осталось спаять умножитель ишу конденсатор и диоды подходящие.Питание пока зарядник телефона на 5в.500а.там видно будет.

Вот конденсатор и диоды у себя не нашёл, жду из поднебесной.

Давно присматриваюсь к подобному способу копчения. Для меня есть открытый вопрос: куда подключать высоковольтный вывод от катушки? Известно, что ток идет от + к -. Значит на вешале должен быть минус (чтоб дым лип на продукт). Вы подключили высоковольтный вывод на продукт. Значит там минус? Тогда как работают свечи в машине, ведь этот вывод от катушки соединен с центральным электродом свечи, а минус свечи на резьбе. Значит этот вывод у катушки плюсовой? Как правильно?

Правильно говоришь, когда собирал, накосячил, по теории работать не должно было, Но закоптилось и сало и рыба гораздо быстрей чем при классическом копчении.Та коптилка сгорела, термостат вышел из строя, сейчас строю новую и постараюсь без путаницы обойтись

Собрал эту схему, стал пробовать на искру, почти сразу сгорел коммутатор. Не знаете, почему?

Может с брачком был? или контакт не очень хороший на массу. Может по напряжению скачки были. Причин может быть множество, у меня пока работает, попробуй другого производителя и напряжение проконтролируй.

Можно эту схему еще больше упростить добавив кулер от компа с тремя выходами. Там уже этот датчик встроен в него. И сетку надо с двух сторон устанавливать

Б/у куллера не нашлось, а новый он больше стоит чем АЗ-1

Ясно. Но сетку все же надо еще одну добавить. Я долго собирался и решил теперь тоже заморочиться со сборкой данного девайса. Вот еще думаю из строяника от ты сделать или же вазлвский вариант

» Вот еще думаю из строяника от ты сделать или же вазлвский вариант» Братан, реально не вьехал :).А вторую сетку добавлять буду, камеру новую уже собрал.

Из телевизорного строяника от кинескопа хотел написать. Можно заморочиться и сделать. Но решил не заморачиваться и сижу собираю из вазовского.

С помощью собственной коптильни в домашних условиях можно приготовить копченую рыбы или мясо. Холодное копчение в домашних условиях дает вкуснейший продукт. Многих останавливает нехватка времени для занятия любимым делом, ведь процесс копчения занимает несколько суток, и все это время нужно поддерживать оптимальную температуру и контролировать нормальную работу обеспечивать бесперебойное производство дыма.

Метод электростатического копчения лишен этих недостатков. Продукты, приготовленные с его помощью, обладают высокими вкусовыми свойствами и при этом не требуют значительных временных затрат.

Нюансы конструкции электростатической коптильни

В этом посте я постараюсь объяснить свои взгляды на некоторые нюансы построения (конструктив) электростатической коптильни.

При конструировании коптильни помните, что дерево, фанера и т.п. материалы,  проводят эл. ток (особенно при повышении влажности) , поэтому крепить к ним напрямую (без изоляторов) излучатели,  трубки для подвеса продуктов (вешало) и др. токонесущие элементы НЕ ДОПУСКАЕТСЯ (иначе будет «утечка» тока, эл.статич. копчения не будет, а ВВ генераторы могут выйти из строя) !!!

При работе ВВ генератора в коптильной камере не должно быть звуков разрядов/искрения, шипения и т.п., а так же запаха озона.

После включения Высоковольтного генератора, перед тем, как поджигать щепу в дымогенераторе и подавать дым в коптильную камеру, КАЖДЫЙ раз рекомендую проверять «фонариком» наличие высокого напряжения и отсутствие утечек тока и короткого замыкания  в камере.  Что такое фонарик, можете посмотреть в .

Даже, если «Фонарик» скачет, он должен “отдавать предпочтение” , т.е.  отклоняться/прилипать   чаще/сильнее в сторону продукта!

Если это не так, то возможны следующие причины:

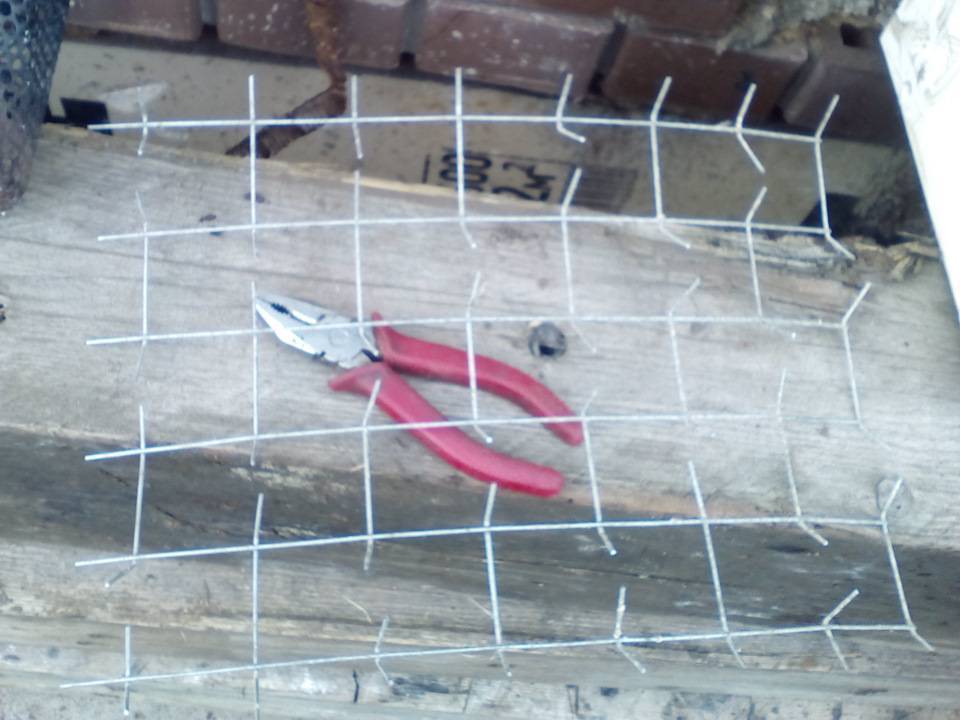

– толщина “струн” более 0,5 мм и/или они не параллельны вертикально висящему продукту

– высокая влажность воздуха (более 80%)

– малое количество продукта ( 1-2 рыбки)

– на выходе высоковольтного генератора недостаточное напряжение (менее 15 кВ,  искра/дуга менее 1 см) или оно переменное , а не постоянное.

Это может быть так же  и по причине “утечки тока” из-за:

– наличия пробоя (дуги, искры) от токонесущих конструкций до стенок коптильни (мин. расстояние должно быть не менее 3-х см при 20кВ),

– грязных изоляторов , струн (коронирующих электродов) и т.п.

После каждого копчения рекомендую мыть коптильню, т.е. очищать весь налет с изоляторов (труб) и электродов.

Для контроля/индикации  “утечек тока” и КЗ в коптильне, рекомендую по ВВ цепи, последовательно по плюсу включить головку измерительную   на 200 – 500 мкА. Ссылка есть в разделе РЕКОМЕНДУЮ для коптильни.

Для ее защиты от высокого напряжения необходимо параллельно ей подключить встречно-параллельно соединенные диоды серии 4007.

Полярность подключения к вешалу (с продуктом) и к коронирующим электродам обычно особой роли не играет, поэтому подключайте так, что бы “фонарик”  у вас лучше притягивался к продукту.. Некоторые авторы считают, что минус надо обязательно подключать к коронирующим электродам, а плюс к продукту, т.к. из школьного курса физики они помнят, что электроны двигаются от минуса к плюсу. Но это справедливо ТОЛЬКО для ПРОВОДНИКОВ (твердых тел (металл и т.п.)., т.е. – не жидкость и не газ)!  Мы же имеем дело с газом (воздушно-дымовая смесь) и здесь уже работает  напряженность эл. поля, и направление движения заряженных частиц (электрического ветра), упрощенно говоря,  будет направлено от более тонкого к более толстому электроду ( вне зависимости от полярности), и чем больше будет их разница, тем больше будет напряженность эл. поля и соответственно скорость “ветра”!  Я же рекомендую подключать + к электродам, а минус к продукту, что бы была меньше вероятность образования озона, который в коптильне нам совершенно не нужен.

Расстояние между панелями электродов (струн, излучателей) выбирайте так, чтобы от струны до края продукта, висящего между этими панелями,  было примерно 5-10 см. Расстояние между струнами в панели излучателя 5-7 см.

Так же надо стремиться к максимально возможным расстояниям от ЛЮБЫХ токонесущих частей (включая продукт) до стенок камеры, желательно не менее 5 см.

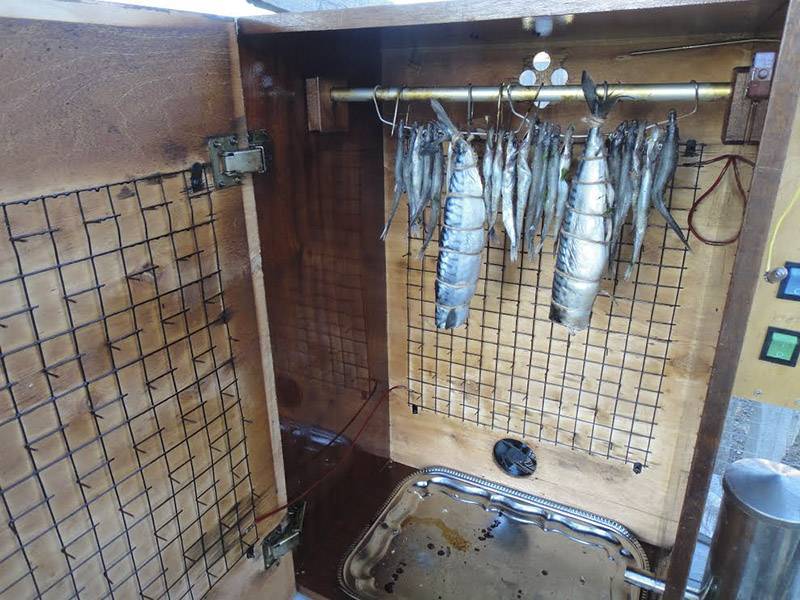

На мой взгляд, самая простая, надежная и удобная во всех отношениях (ВВ безопасности, обслуживании  т.п.) электростатическая коптильня холодного копчения – это каркас из ПВХ труб (моя ) , помещенный в деревянный или пластиковый (а может даже и в металлический) корпус!

Единственное, рекомендую вешало устанавливать на 5-7 см выше струн и крепить его к трубе через клипсу с помощью винта или самореза:

Шляпку самореза / винта с внутренней стороны клипсы следует загерметизировать силиконом или термоклеем.

Так же не делайте коптильню герметичной. У нее должен быть дымоход (щели), т.е. отверстие для связи с атмосферой (диаметром 1-3 см), что бы в камере не создавалось давление, иначе дымогенератор может “захлебнуться”.

Если вы используете вот такой высоковольтный генератор с АлиЭкспресс  , то по выходу в параллель включите два последовательно соединенных конденсатора по 600-1000 пФ на 25-30 кВ каждый, а после них, по плюсу последовательно включите резистор 5Вт 10 мОм и с него уже провод пойдет в коптильню.

Статья будет пополняться информацией.

Так же рекомендую обратить внимание на готовые и  сборно-разборную автономную, которые изготавливает “АТФ-Сервис” (г. Королев)

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400 о С спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Схема блока

Все это собираем по следующей схеме – должно получиться вот так:

С блока питания я корпус снял, так удобнее монтировать в корпус ВВ блока (но менее безопасно)

Обратите внимание на маркировку диодов, у них на одном конце имеются полоски обозначающие катод. Для того что бы при работе ВВ блока не прошивало высокое напряжение, все выводы конденсаторов и диодов заливаем клеем из клеевого пистолета

Помимо изоляции, это придаст еще и жесткость конструкции умножителя.

Умножитель паяется так:

После этого все монтируем в корпусе:

Ну и результат. Под вольтамперметром написана максимальная эффективная мощность ВВ блока.

Ссылки на детали и модули, продающиеся на Али, не приводятся – вы можете сами найти по названиям. Автор проекта – ОлегГ.

   Форум по обсуждению материала ВЫСОКОВОЛЬТНЫЙ БЛОК ДЛЯ КОПЧЕНИЯ

SMD ПРЕДОХРАНИТЕЛИ Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Виды электрокоптилен

Электрокоптильня горячего копчения

Горячий способ копчения – это температурная обработка продуктов при высоком температурном режиме (свыше 100 градусов). При таком способе приготовления в ингредиентах сохраняется нужное количество влаги, что придает продуктам насыщенный вкус и сочность. Время готовки напрямую зависит от мощности прибора, максимальная мощность для небольшой коптильни 400 – 500 Вт. Также важный фактор временных рамок готовки – это сложность продукта (сало, домашняя колбаса) и его количество. Быстрее всего в электрокоптильне горячего копчения готовятся овощи и рыба, занимает примерно до 10 – 15 минут. Если не использовать средства для продления годности, то продукты, приготовленные в коптильне горячего копчения, хранятся не более 3 – 4 дней.

Электрокоптильня холодного копчения

Способ холодного копчения продуктов более длительный, чем способ горячего копчения потому, что происходит обработка продовольственных товаров при низкой температуре: мясные изделия до 30 градусов, рыба и морские деликатесы до 45 градусов. Электрическая коптильня холодного копчения более сложна в техническом плане. При холодном копчении происходит своего рода окуривание с равномерной обработкой продуктов, занимает намного больше времени и требует достаточной степени просаливания продуктов питания, с предварительным замачиванием до полусуток.

Есть модели, которые комбинируют в себе два способа копчения, но это бывает довольно редко потому, что эти устройства потребляют большое количество электроэнергии.

Все виды коптилен бывают:

1. 1. Коптильня с дымогенератором. Устройство для окуривания при низкой температуре. В состав генератора дыма входит эжектор, помпа нагнетания воздуха, камера сгорания. Дымогенератор, в основном, съемный и его можно приобрести отдельно от коптильной камеры. Этот приспособление превращает копчение в окуривание, немного напоминающий способ холодного копчения.
2. 2. Коптильный шкаф с гидрозатвором (водяной замок). Обеспечивает безопасный режим работы коптильного устройства в закрытом помещении. Водяной затвор своего рода ухватывает запах и предотвращает его проникновение в дом, квартиру или другой вид постройки. Все скопившиеся запахи выводятся с помощью штуцера, куда присоединен шланг или трубка. Электрические коптильные шкафы с гидрозатвором широко используются, как в закрытых помещениях, так и на природе под открытым небом.

При использовании высоковольтного генератора для копчения:

1. Не стоит брать руками сразу два оголённых высоковольтных провода: это действие может Вас сильно огорчить.
2. По одному брать провода тоже не стоит: при неплотном контакте можно получить ВЧ ожог.
3. Высоковольтные провода должны находиться на расстоянии от любых других проводов, и устройств типа телевизора, компьютера и т.п. (Во избежание).
4. Не стоит «искрить» (допускать расстояние менее 3-4 см между оголёнными высоковольтными проводами), это действие вызывает сильные помехи и наводки, есть ничтожная (но не нулевая) вероятность того, что что-то из включенной поблизости электроники выйдет из строя.
5. В качестве высоковольтных нельзя применять обычные силовые провода — обязательно будут утечки т.к. их изоляция не рассчитана на такое напряжение.
6. Не допускать неизолированных мест до входа в коптильную камеру, с них будут утечки – а это плохо.
7. Избегать короткого замыкания между ВВ проводами. Блок выдерживает КЗ, но следует понимать что есть вероятность выхода из строя при долговременной работе.
8. К примеру, камера заполнилась дымом. Включилось высокое напряжение но дым не рассеивается, соответственно проверить нет ли в камере короткого замыкания, которое, в частности, может обеспечить и сам продукт при соприкосновении с излучателями.
9. Если в процессе работы дым стал рассеиваться «хуже», протереть изоляторы. Загрязненные изоляторы приводят к утечкам, которые отбирает полезную мощность.
10. Не желательно надолго включать блок с никуда не подключенными ВВ проводами. Так называемый «холостой режим» работы для блока неприятен.
11. По факту получения обязательно возникнет желание побаловаться и проверить блок, делать это лучше так: взять любую плоскую железку и подключить к ней синий провод, красный провод разместить на расстоянии ~8-10 см от плоскости железки, кончик провода согнуть что бы он смотрел на нее. Взять бумажку, например обычный листок А4 согнутый вдвое, включить блок установив мощность на 30-40, прислонить бумажку к железке, подергать ее вверх, обрадоваться результату.
12. В коптильной камере синий провод должен быть подключен к излучателям, красный — к продукту. Магия.
13. При работе блока в коптильной камере размером не больше холодильника, нет смысла устанавливать мощность выше ~40-50%, выигрыш по времени составит ~5-10 секунд на цикл а качество продукта будет хуже.

Сергей, к примеру, более десяти лет занимается копчением электростатикой и при первом опыте с моим блоком получил вот такой результат:

Таким образом следует понимать, что настройки мощности, времени работы и времени паузы зависят от многих факторов и должны быть подобраны индивидуально.

Электрические коптильни

Огонь не является единственным способом производства дыма. Для этого используется также электроэнергия. Электрическая коптильня своими руками делается горячего или холодного копчения.

Из электроплитки

При копчении в аппарате с электроплиткой внутренняя часть коптильной камеры нагревается до высоких температур, поэтому в этих устройствах возможно только горячее копчение.

Для изготовления такой коптильни необходимо пошагово выполнить следующие операции:

1. Демонтировать морозильную камеру и компрессор.
2. Удалить внутреннюю обшивку, утеплитель и уплотнительную резину.
3. Заделать получившиеся отверстия деревянными пробками или металлическими заплатками.
4. В верхней части корпуса прорезать отверстие Ø100мм для дымохода.
5. К боковым стенкам прикрепить крепления для решёток.
6. Из деревянных брусков или нержавеющих трубок изготовить решётки для продуктов и жиросборного поддона.
7. К дверцам вместо уплотнительной резины прикрепить деревянные бруски и полоски войлока.
8. Поставить на дно коптильного шкафа электроплитку.
9. Поместить на неё старую чугунную сковороду с опилками.

Автоматическая коптилка

Для оснащения домашней коптильни из старого холодильника системами автоматики необходимо установить в верхней части корпуса термодатчик и подключить его вместе с таймером к системе нагрева.

Желательно также оснастить коптильню конвекционным и вытяжным вентилятором, а устройство для холодного копчения системой подогрева коптильной камеры.

Из паяльника

Для нагрева опилок вместо ТЭНа или электроплитки может использоваться паяльник:

1. На дно коптильной камеры кладётся кирпич.
2. В консервную банку опилки.
3. Через отверстие в стенке банки в опилки вставляется паяльник.
4. Ёмкость с опилками ставится на дно холодильника и паяльник включается в розетку.

В связи с тем, что мощности паяльника недостаточно, чтобы нагреть внутреннюю часть холодильной камеры до высокой температуры, из этих элементов получится аппарат холодного копчения.

Делаем поддон

В качестве поддона для сбора жира можно использовать любую металлическую неокрашенную ёмкость. Её размеры необходимо подобрать таким образом, чтобы капающий сверху жир не падал мимо поддона.

Электростатическая коптильня

В обычных коптилках холодного копчения продукты пропитываются дымом в течении нескольких суток. Это снижает производительность агрегата и приводит к усыханию готовых копчёностей. Но есть способ ускорить этот процесс. Для этого используется умножитель напряжения, электронное зажигание для автомобиля или другой маломощный источник постоянного напряжения 10-20кВ:

1. Над дымоподводящим отверстием устанавливается металлическая сетка с ячейками 5х5мм.
2. К сетке подключается положительный вывод (анод) умножителя напряжения.
3. Дым проходит через сетку и приобретает положительный заряд.
4. Решётки и крюки присоединяются к отрицательному выводу (катоду) умножителя.
5. Продукты, находящиеся на решётках приобретают отрицательный заряд.
6. Дым, при помощи разности потенциалов притягивается к продуктам, что ускоряет процесс копчения.

Вместительная коптильня не только обеспечит семью вкусными продуктами, но и поможет хранить их в больших количествах. Это особенно актуально для добытчиков: рыбаков и охотников.

Кроме того, копчение исправит все недостатки слегка попортившихся мяса и рыбы. Сделать такой бесценный прибор можно : из старого холодильника.

Возможные проблемы копчения и пути их решения

1. Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
2. Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
3. Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
4. Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
5. Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
6. Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
7. Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
8. Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

Сборка самодельной электростатической коптильни

Альтернативой эбонитовым кольцам являются диэлектрические стержни из прочного дерева. То же самое касается и опор под решетку.

Корпус электростатической коптильни можно сделать из дерева/фанеры. Данный материал является диэлектриком, поэтому безопасен в использовании.

Корпус коптильни оборудуют крышкой. К ней крепят штуцер для крепления дымоотвода и термометр.

• Шланг надевают на штуцер и выводят в вентиляцию/форточку/окно.
• Самодельную электростатическую коптильню часто делают из плотного картона, фанеры или доски в виде вертикального ящика размером 40*40*60 см.

Распространенный вариант электростатической коптильни — прибор с системой охлаждения. Подходит для тех, кто экономит пространство и не хочет увеличивать длину дымохода.

Видео: обзор самодельной электрической коптильни

Благодаря дымоходу внутри камеры для копчения нет излишней задымленности. В заводских коптильнях встроены специальные датчики, регулирующие температуру внутри установки и степень насыщения дыма.

Внизу камеры устанавливают сетку, к которой при помощи изолированного кабеля подключают анод.

Подвешивают продукты — каждый кусок мяса/сала или рыбы на отдельный крючок. Заготовки подключают к катоду. Штырь плотно втыкают на несколько сантиметров.

Подключать к отрицательному полюсу напряжения нужно все сырье.

• Установку закрывают крышкой, и поджигают топливо.
• После того, как начнет вырабатываться заметный дым, трансформатор подключают к розетке.

Электрическая коптильня очень популярна не только среди владельцев собственных участков. Компактные электроприборы для копчения используют в домашних условиях. Самому сделать такой прибор несложно. Зачастую его собирают из старого холодильника или металлической емкости.

В среднем на приготовление заготовок уходит несколько часов. Все зависит от напряжения, температуры дыма, количества сырья и др. Владельцы самодельных электростатических коптилен отмечают, что установить оптимальное время для копчения можно только экспериментальным путем.

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.
