Как сделать ендову на крыше

Особенности монтажа ендовы

Монтаж розжелобка ендовы

Первоочередная задача при монтаже ендовы – установить обрешетку. Она должна иметь сплошное строение в местах стыков двух скатов кровли, причем по их обеим сторонам.

Вдоль деревянного желоба нужно проложить гидроизоляционный слой. Это обезопасит все подкровельное пространство от проникновения влаги.

В том случае, когда ендова кровли имеет горизонтальные стыки, нужно выполнять нахлест 100 мм и более. В том случае, когда угол ската более плоский, рекомендуем устанавливать дополнительный слой гидроизоляции.

Пренебрегать обустройством дополнительного гидроизоляционного слоя нельзя, так  как в последующем это обернется выходом ендовы со строя и необходимости ее ремонта, как и необходимости ремонта самой кровли.

Ни одна крыша, которая имеет более сложное конструктивное решение, не обходится без обустройства ендовы

Поэтому так важно выполнить ендову в соответствии с правилами ее монтажа

Так, при обустройстве крыши с крутым скатом, нужно применять как закрытую, так и переплетенную ендовы. Выбор вида ендовы также зависит и от того, каким кровельным материалом будет накрыта крыша.

Обустройство гидроизоляционной системы ендовы

Важно учесть, что конструктивной особенностью закрытой и переплетенной ендовы является обязательное обустройство гидроизоляционного дополнительного слоя. А это – финансовые затраты. При обустройстве ендовы открытой устанавливать дополнительный слой гидроизоляции нет необходимости

Это видно из конструкции открытой ендовы – осадки на ней не скапливаются, а очень быстро ликвидируются

При обустройстве ендовы открытой устанавливать дополнительный слой гидроизоляции нет необходимости. Это видно из конструкции открытой ендовы – осадки на ней не скапливаются, а очень быстро ликвидируются.

Специалисты рекомендуют сначала уложить первый ряд кровельного материала до нижнего конца ендовы и лишь после этого приступать к установке ее гидроизоляционного слоя.

Сейчас в интернете много строительных сайтов, где опытные специалисты делятся своими секретами.

Большинство застройщиков понимают, что отдельные конструктивные части кровли требуют не только практических строительных навыков, но и теоретических знаний тоже. Поэтому ендова кровля – самый часто задаваемый вопрос.

Большинство специалистов едины во мнении: доверять обустройство ендовы нужно профессионалам. Если Вы решились выполнить монтаж кровли самостоятельно, не пренебрегайте советами специалистов – себе дороже.

Но и опускать руки тоже не стоит: если выполнять пошагово инструкцию бывалых мастеров, то вполне реально и самостоятельно обустроить самые сложные конструктивные элементы кровли, в том числе и ендову.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

  • Коньковые планки.
  • Карнизные планки.
  • Планки примыкания.
  • Снегозадержатели.
  • Ветровые доски.
  • Уголки внутренний и наружный.
  • Заглушки коньков.
  • Водостоки.

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Доборные элементы

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

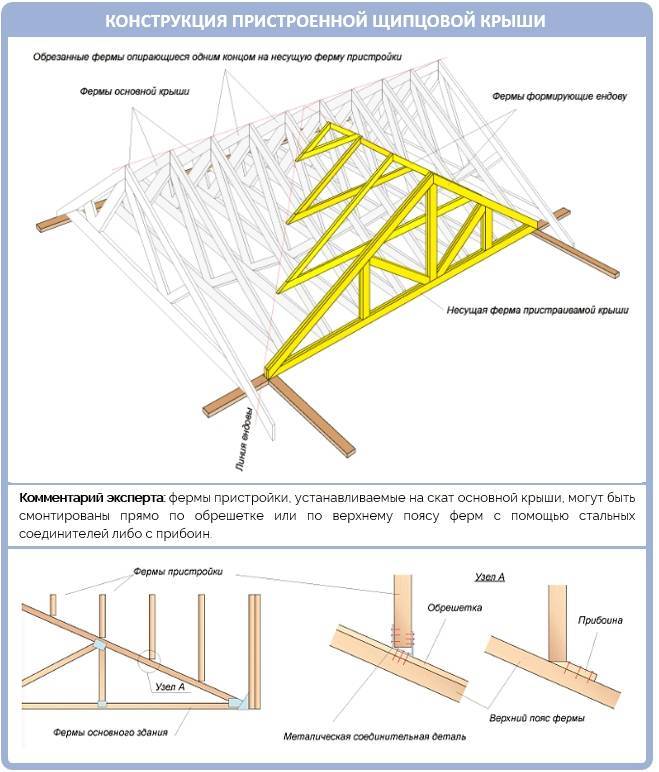

Пристройка щипцовой крыши к основной

Рассмотрим первым делом такой случай. Нередко бывает, что изначально был составлен один проект дома, а в процессе работ решили применить другой вид крыши. Передумали, подсмотрели у соседей или просто пришли к тому, что так выгоднее. Чем это грозит? Подобные корректировки создают свои дополнительные нагрузки, которые заранее не были учтены. Поэтому, чтобы реализовать на существующих стенах незапланированную крышу с несколькими щипцами, придется провести целый ряд работ на усиление конструкции.

И первым делом укрепляют фундамент дома. По его периметру выкапывают каналы и делают подливку бетонного раствора с применением арматуры. Также усиливают несущие стены аналогичными материалами или специальными готовыми металлическими подпорками. Такие конструкции устанавливают сразу под внешние или внутренние углы строения. И тогда о надежности всего здания можно будет не беспокоиться. А сама стропильная система уже выглядит так:

Неплохой пример из жизни:

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

Из чего делают ендовы и для каких кровельных материалов их используют

Для изготовления ендов служит тот же материал, что и для основного

Если для предохранения материала от коррозии применяется защитное покрытие, как это делается при производстве металлических листовых материалов, то и ендовы таким же образом снабжаются слоем защиты.

То есть, достигается полное соответствие элементов, которые в сборе выглядят как части единого целого. Тем не менее, в некоторых случаях прибегают к использованию доборов одного типа для оформления материала другого.

ОБРАТИТЕ ВНИМАНИЕ!
Монтаж нижней планки производится под кровлей и исключает возможность ее увидеть, поэтому соответствия материалов в этом случае не требуется.

Чаще всего, такое сочетание встречается при сооружении шиферных крыш, так как асбоцементные элементы не так распространены, как другие комплектующие. Выход из положения таким образом, конечно, несколько влияет на эстетическое восприятие крыши, но в функциональном плане все работает правильно.

Так или иначе, для всех листовых кровельных материалов создаются полностью подходящие комплектующие детали, позволяющие оформлять все участки кровли, и ендовы в этом смысле — не исключение. Не имеет смысла применять их для работ с мягкими рулонными покрытиями, так как технология их монтажа подразумевает совсем другие действия, и герметизация углов не требует дополнительных конструкций.

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

  • В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
  • Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
  • Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
  • Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
  • В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

Для улучшения гидроизоляционых свойств нижней ендовы её верхние полки можно уплотнить саморасширяющимся пористым материалом

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

  1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
  2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
  3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
    • переплетённая конструкция ендовы вызывает сложность в монтаже;
    • на установку такого разжелобка потребуется больше времени;
    • на такой крыше будет скапливаться мусор;
    • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

  1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
  2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
  3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
  4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Узкое место всего дома

В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.


Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Верхняя наружная и внутренняя нижняя ендовы. Виды и особенности

Ендова нижняя имеет задачу защищать стык от попадания воды в подкровельную зону. Она обладает подгибами у краев, необходимыми для предотвращения переливов воды. Декоративным элементом, служащим для сокрытия внутренних стыков профлиста и металлочерепицы, является верхняя ендова. В отличие от нижней ендовы, она крепится над листами металлочерепицы.

Ендова крыши может быть открытой, закрытой и переплетенной. Открытая ендова устроена таким образом, чтобы вода самостоятельно стекала вниз. В то же время крыши с крутыми скатами и перекрученными панелями требуют закрытой или переплетенной ендовы.

Единственным отличием переплетенной ендовы от закрытой является то, что кровельные ряды материала не просто уложены, а еще и переплетены. Их недостатком становится необходимость прокладывать дополнительный гидроизоляционный слой.

Особенности монтажа некоторых частей ендовы

Верхняя и нижняя планки ендовы имеют свои конструктивные особенности.

Планка ендовы нижней устанавливается при стыках, которые образуются отрицательными углами. Основная ее функция заключается в защите подкровельного пространства от влаги. Ее устанавливают перед укладкой кровельного материала. При ее установке на сплошную обрешетку укладывается планка. Нижний край устанавливают поверх карниза. Между нижней планкой и кровельным материалом необходимо уложить самоклеящийся уплотнитель. Благодаря этому создастся дополнительная гидроизоляция.

Для увеличения водонепроницаемости кровли можно дополнительно уложить ендовый рулонный материал, который закрепляется гвоздями на расстоянии 1 м один от другого. Планка ендовы верхней является по большей части элементом декора, именно благодаря ей скаты приобретают привлекательный внешний вид. Кроме того, она отводит влагу с верхнего стыкового угла 2 скатов. Крепление данной балки производится уже после укладки кровельного материала.

Для предотвращения повреждений средней части ендовы нижней необходимо особой тщательностью выбирать место крепления верхней ендовы. Расстояния между их стыками должны быть не меньше 2 см, а для дополнительной защиты от протеканий необходимо места стыков обработать герметиком. Кровельные саморезы — наилучший закрепитель для нее. Чтобы избежать протечки в монтажных стыках, лучше применить специальный подкладочный слой. Чтобы ендовая планка лучше соприкасалась с кровлей, необходимо между ними положить саморасширяющийся уплотнитель. Ендова бывает нескольких типов:

Они имеют отличие лишь в строении — соприкосновении, переплетении либо соединении кровельных скатов. Если не имеется ендовой доски, то можно использовать стропила, чтобы смонтировать желоб ендовы, вдоль которого необходимо обязательно наложить дополнительную гидроизоляцию. Монтаж желоба ендовы просто необходим, поскольку именно он скрывает срез кровли и отводит воду от здания. При его разрушении или ослаблении выполняемых функций нарушается состояние всего здания.

В стропильной системе ендова может быть смонтирована двумя основными способами: отдельный монтаж каждого ската, когда в углу, образовавшемся от пересечения, укладываются доски или установка большой по размеру несущей балки в месте пересечения скатов. Во втором случае стропила каждого несущего ската упираются в балку ендовой, которая укреплена при помощи дополнительных стоек. Монтаж в этом месте производить просто необходимо, поскольку именно здесь в подкровельное пространство может попасть большое количество влаги.

Особенности выращивания

Теликрания – культура неприхотливая, однако для благополучного развития важно соблюдать требования агротехники. На фото кустарник дерен, посадка и уход за которым под силу даже начинающему садоводу

Нюансы выбора место посадки

Кизил хорошо растет в легкой полутени, предпочитает умеренно увлажненный грунт с качественным дренажом. Лучшим место для выращивания считается супесчаный участок. Для сортов с цветными побегами стоит выбрать солнечные склоны, иначе со временем грозит снижение интенсивности окраса.

Полив и подкормки

Учитывая, что молодые посадки страдают от дефицита влаги, их орошают 2-3 раза в неделю в зависимости от климата. Взрослые кусты поливают раз в 7-8 дней, обильно увлажняя грунт у корней.

Сезонные подкормки составляют важную часть ухода за теликранией. Востребованы сбалансированные минеральные удобрения пролонгированного действия. В начале весны посадки подкармливают азотными препаратами для активной вегетации. Осенью почву обогащают калийными соединениями для улучшения зимостойкости кустарника.

На фото кустарник дерен пестролистный

Обрезка теликрании

Чтобы сохранить декоративность сортов, необходимо учитывать нюансы обрезки:

  • ежегодно ранней весной срезайте старые стебли, удаляя 25% от общего объема кроны. Стоит помнить, что самый интенсивный цвет имеют побеги второго года, со временем они становятся менее привлекательными;
  • можно укорачивать старые ветки каждые 2-3 года, оставляя до 30 см над землей. Это спровоцирует формирование новых побегов;
  • если на пестролистном дерене появились ветки с обычными зелеными листьями, стоит их срезать до основания;
  • почвопокровные вариации обычно не нуждаются в формирующей обрезке.

Молодые кусты обрезают с 2-3 летнего возраста, им необходимо окрепнуть после посадки.

Способы размножения

Садоводы в основном практикуют вегетативный вариант размножения, используя черенкование, отводки, корневые отпрыски. Генеративный способ используют исключительно опытные растениеводы, так как технология сложная.

Черенкование

Для получения качественного посадочного материала выбирают здоровый материнский куст с сильными побегами с большим количеством перспективных почек.

Алгоритм работ:

  1. Ранней весной нарезают черенки с 7-9 развитыми почками.
  2. Срезы обрабатывают стимулирующим препаратом.
  3. Высаживают в школку, предварительно оформив бороздки глубиной 15-20 см и обильно полив субстрат. При посадке выдерживают расстояние между черешками не менее 15 см.

При желании черенки можно выращивать в рассаднике под стеклом или в контейнерах с прозрачной крышкой.

О том, что укоренение проходит благополучно, сигнализирует распускание почек и появление листиков. В теплый сезон за молодняком хорошо ухаживают, поливают, подкармливают, защищают от вредителей

Также важно бороться с сорняками, обеспечить максимально комфортные условия развития, своевременно проветривать посадки. Осенью молодые растения пересаживают на постоянное место

Размножение отводками

Чтобы получить новые экземпляры от кустовых сортов кизила, весной нижние ветки пригибают к почве и фиксируют скобами. Присыпают землей, оставляя макушку на поверхности, и поливают. Далее следят за тем, чтобы грунт не засыхал. При грамотном уходе вскоре стебли дадут корни, появятся новые ростки. Чтобы стимулировать укоренение, можно укоротить побег, поливать слабым раствором препаратов роста, следить за состоянием почвы.

Весной следующего года отводки отделяют от маточника, используя острую лопату или топор. Далее выкапывают вместе с земляным комом и пересаживают.

Этапы монтажа кровли из оцинкованной стали

Кровля из оцинкованной стали

Перед тем как покрыть крышу железом, необходимо изготовить прочную обрешетку, которая исключит прогибы металла. Основой под железные листы служат деревянные брусья, расположенные в 20 см друг от друга, сплошная обрешетка из обрезных досок или пошаговая обрешетка из досок, прибитых на расстоянии в 10 см.

Соединять листы с цинкованным железом можно, укладывая их внахлест, и закрепляя гвоздями со специальной прокладкой, или более трудоемким и надежным способом – фальцеванием. Для выполнения работы необходимы:

  • деревянная киянка;
  • ножницы по металлу;
  • верстак для заготовки картин;
  • металлический молоток;
  • гребнегиб;
  • рулетка;
  • смесь олифы с суриком.

Железные листы перед началом работы грунтуют смесью олифы и сурика, чтобы увеличить сопротивление коррозии. Просушенное железо режут на части нужных размеров, для этого используют ножницы по металлу (болгарка категорически запрещается). Фальцевый способ надежно защищает стыки от протекания. Он представляет собой соединение соседних листов железа в замок, выполненный путем отгибания кромки.

Типы лежачего фальцевого соединения

Для горизонтального соединения выполняются лежачие фальцы. Их изготавливают при помощи специальных станков или на верстаках, используя молоток и киянку. У кромки листа проводят линию и загибают край при помощи киянки, для этой работы понадобится верстак с металлическим уголком. На другом листе кромку отгибают несколько раз, до создания п-образной формы. Место соединения уплотняется и загибается вплотную к металлическому листу. Таким способом формируются заготовки для укладки на крышу, их называют картины.

На крыше все картины соединяются с помощью продольных стоячих фальцев. При их изготовлении используют гребнегиб. Перед началом крепления проверяется расположение листов в вертикальной плоскости. Длину заготовки рекомендуется выполнять равной размеру ската крыши. Картины укладывают рядами от конька к желобу. Для уплотнения лежачих фальцев используется стальная полоса.

В местах, требующих особой прочности швов, используют двойной фальц. Он изготовляется загибом кромок двух листов, с последующим одновременным сворачиванием. Лежачий фальц устанавливается загибом к карнизу, это позволяет воде беспрепятственно стекать по крыше. К обрешетке картины крепятся металлическими кляммерами.

Воротник для тубы дымохода

Самым сложным этапом является устройство воротника для тубы дымохода. Он изготавливается предварительно, по форме и размерам трубы. С металлическими листами воротник соединяется стоячими фальцами.

Чтобы понять, как правильно выполнить монтаж кровли, используя фальцевое соединение, стоит посмотреть видео с рекомендациями профессионалов.

Особенности покрытия кровли профилированным листом

  1. Определяясь с размером гофролиста, выбирайте равный по длине скату крыши, если она велика, ориентируйтесь на удобство транспортировки.
  2. Подсчитывая количество листов, учтите угол наклона крыши, если он в пределах 15 до 30 градусов, потребуется нахлест до 20 см.
  3. Перед монтажом профнастила укладывается гидроизоляционная пленка. Она крепится скобами к стропилам. Поверх нее устанавливаются контр-рейки, обеспечивающие зазор с металлическими листами.
  4. Полимерное покрытие профлистов не должно повредиться во время транспортировки и монтажа, это приведет к потере антикоррозийных свойств материала.

Марки профнастила различаются прочностью и высотой волны. Для устройства надежной кровли используют две марки:

  • НС – для крыш со значительным углом ската, не испытывающих высокой нагрузки;
  • Н – используется для капитальной кровли, отличается дополнительными ребрами жесткости.

Функции конструкции

Неправильная конструкция или монтаж ендовы могут привести к печальным последствиям, самое опасное из которых — обрушение кровли. Это возможно, если снег будет скапливаться в углах, создавая нагрузку больше предельно допустимой.

Грамотно спроектированная ендова выполняет следующие функции:

  • соединяет соседние наклонные плоскости, формирующие внутренний угол в месте сопряжения;
  • быстро транспортирует и удаляет дождевую воду, стекающую в водосточную систему по желобку;
  • защищает кровлю от протечек и загрязнений;
  • предотвращает попадание в подкровельное пространство мусора (опавших листьев, сучьев деревьев) и насекомых;
  • придаёт эстетичный, законченный вид кровле.

Ендова — это самая уязвимая зона для атмосферных осадков

Рекомендации по монтажу

При монтажа разжелобка можно воспользоваться такими рекомендациями:

  • На обрешетку надо положить слой гидроизоляционного материала и состыковать его с гидроизоляцией скатов, используя клейкую ленту.
  • Основа может выполняться из горизонтальных планок. Они должны состыковываться по центру перегиба скатов кровли в шахматном порядке.
  • В нижней планке, выполненной из металла, не стоит делать отверстия насквозь при креплении ее к обрешетке. Вместо этого к загибам присоединяются полоски-ушки, и именно они фиксируются на обрешетке.
  • Там, где ендова стыкуется между собой и с покрытием крыши, рекомендуется использовать специальные полосы для уплотнения и герметизации.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

  1. Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
  2. Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
  3. Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные. В остальном устройство ендовы крыши из металлочерепицы не вызовет трудностей.
  4. Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

  1. Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
  2. Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
  3. Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
    • переплетённая конструкция ендовы вызывает сложность в монтаже;
    • на установку такого разжелобка потребуется больше времени;
    • на такой крыше будет скапливаться мусор;
    • во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.

      На скатах кровельного покрытия с закрытым типом ендовы часто скапливается мусор

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

  1. Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
  2. Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
  3. Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
  4. Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
