Фундамент ТИСЭ: строим самостоятельно

Изготовление бура ТИСЭ своими руками

Аренда или покупка фирменного оборудования непременно приводит к существенным материальным затратам. Поэтому частные застройщики всегда пытаются найти способ сэкономить какую-то часть средств.

При строительстве фундамента по технологии ТИСЭ можно самостоятельно изготовить инструменты для бурения скважин. Домашние мастера, которые уже пользовались самодельным буром, предлагают изготовить два приспособления. С помощью первого инструмента выполняют бурение основной скважины, второй инструмент используют для расширения подошвы.

В целом бур ТИСЭ состоит из следующих частей:

  • Рукоять для вращения.
  • Телескопическая штанга.
  • Откидная лопатка для расширения подошвы.
  • Грунтоприемник в виде стакана для забора почвы.

Кстати, ранее мы уже говорили о том, как сделать фундамент ТИСЭ своими руками.

Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.

Для сборки телескопической штанги можно взять профилированные трубы диаметром 20*20 мм и 25*25 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.

В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.

Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.

Умельцам полезно будет также почитать статью «Буронабивные сваи своими руками».

Самостоятельное изготовление бура ТИСЭ

В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.

Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.

Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.

Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.

Также рекомендуем ознакомиться с нашим материалом на тему: как залить фундамент под дом своими руками.

Стоимость фундамента Тисэ

Цена складывается из многих составляющих: объема работ, сложности выполнения, используемых материалов.

Для сравнения, приблизительную цену фундамента Тисэ можно рассмотреть в таблице:

Наименование операцииЦена, рубли
1. Сооружение скважин для свай Тисэ, без заливки бетоном1 000
2. Устройство свай под ключ (базовое):3 500
3. Устройство свай с закладными под ключ:4 200
1. Скважина для свай (без заливки бетоном)1 200
5. Сооружение опалубки, без бетона750 за 1 м2
6. Армирование основания:550 за 1 п. м.
7. Заливка бетона для ростверка900 за 1 п. м.
8. Возведение ростверка под ключ:2 500 за 1 п. м.

 Причем, некоторые фирмы предлагают свои услуги даже не за весь процесс, а только за какие-то этапы, что, весьма удобно.

Подробнее о возведении универсального фундамента по технологии Тисэ можно посмотреть в видео:

Расчет контура фундамента

Перед постройкой сооружения, вне зависимости от его типа, необходимо рассчитать параметры опор, которые в будущем станут основой для фундамента по технологии ТИСЭ.

Расчет будет включать в себя определение:

  • глубины бурения;
  • количества опор;
  • шага(?между опорами, столбами).

Суть самого простого способа расчета контура фундамента заключается в вычислении несущей способности грунта.

В первую очередь, рассчитывается общий вес будущей постройки. Для этого необходимо знать массу всех составляющих здания – стен, полов, перекрытий, крыши и т. д.

Затем необходимо вычислить эксплуатационную нагрузку, т. е. вес мебели, техники, людей. Пренебрегать эксплуатационной нагрузкой ни в коем случае нельзя.

Еще один обязательный показатель – нагрузка снежного покрова. Он будет различным для разных регионов страны.

Несущая способность почвы и свай зависит от типа грунта, величины его сопротивления. Эту информацию можно получить из нормативных строительных документов.

Подходит практически для всех типов грунтов – от мелкого песка до тяжелой глины

Последний этап расчета фундамента – определение необходимого количества столбов, а также шага между ними.

Фундамент ТИСЭ – что это?

За последние годы, специалисты и застройщики все чаще используют в строительстве жилых зданий малой этажности фундамент ТИСЭ, но почему? С чем связан рост популярности этой технологии?

Фундамент ТИСЭ является одним из видов опорно-ленточного типа фундамента. Конструкция довольно простая – армированные сваи, соединенные между собой ростверком, который поднят над уровнем земли на 20 – 40 см.

Впервые свайный фундамент ТИСЭ был применен в 90-х годах 20 века. Специалисты сконструировали бур с нижним расширением, которое позволило в основании скважины дополнительно выкопать полусферическое пространство. Таким образом, получались сваи похожие на перевернутый шляпкой вниз гвоздь.

Такая форма столба позволила повысить нагрузочную способность фундамента в несколько раз, и повысило его сопротивляемость к выталкивающей силе земли на пучинистых почвах.

Чаще всего специалисты применяют фундамент ТИСЭ при высоком залегании грунтовых вод и при строительстве на таких типах грунта, как глинистая и песчаная почва.

ТИСЭ универсальный фундамент, он выдерживает большие нагрузки и подходит для конструкций разного назначения, будь то жилой дом или промышленная постройка. Вполне можно возвести фундамент ТИСЭ для домов из газобетона или кирпича, или вообще монтировать его под забор или ограждение.

Особенности

Фундамент ТИСЭ не зря называют универсальным, он предназначен для различных почв, исключением являются лишь скалы. Постройка может иметь несколько этажей и железобетонное перекрытие, но на прочность и надежность конструкции это никак не повлияет. Но это не значит, что у него совершенно нет недостатков.

Отлично зарекомендовала себя данная конструкция на высокопучинистых грунтах, на которых другие типы фундаментов через несколько лет трескаются. Фундамент ТИСЭ уместно применять на территориях, расположенных вблизи с железнодорожными путями или же магистралью грузовых автомобилей. Обычный столбчатый фундамент при вибрациях рушится, а для основания ТИСЭ они совсем незаметны.

Расчет фундамента надо начинать с тщательного изучения и анализа участка. После этого выполняется разметка территории и ее бурение. Для этого применяется ручной фундаментный бур ТИСЭ Ф300, Ф250, Ф200 – диаметр соответствует показателю в названии. Сваи можно углублять максимум на глубину 2,20 метра. Против основания ТИСЭ отзывов практически нет, все владельцы остались довольны своим выбором.

Плюсы

Как утверждают профессионалы, фундамент, возведенный по технологии ТИСЭ, имеет огромное количество преимуществ:

  • Доступная цена – подобная конструкция обойдется в 2 раза дешевле, чем традиционный ленточный фундамент. При установке уменьшается масштаб земляных работ и затраты бетона, к тому же не надо привлекать специальную технику.
  • Установка такого основания может осуществляться в любое время года и при любых погодных условиях.
  • Работы по обустройству не займут много времени. Такой фундамент отлично подходит для индивидуального строительства, поэтому даже мастер-самоучка сможет быстро установить его.

Минусы

Как и у любой продукции, у конструкции, возведенной по технологии ТИСЭ, есть и несколько недостатков:

  • Такое основание нельзя построить на илистой или обводненной почве. При высоких нагрузках сваи прогибаются и повреждаются.
  • Необходим ручной труд – на твердых и каменистых участках бурение сделать сложно, также появляются проблемы со скважиной. Но даже в такой ситуации можно обойтись без помощи специалистов.
  • Нельзя сделать подвал под всю площадь дома.
  • Надо выполнять широкую отмостку.

Учитывая все характеристики фундамента, сделанного по технологии ТИСЭ, можно с уверенностью сказать, что он идеально подходит для частного строительства, к тому же является экономичным.

Изготовление ленточного контура

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру

Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

  • установите и выставьте по уровню деревянные щиты;
  • оббейте внутреннюю поверхность полиэтиленовой пленкой;
  • установите арматурные каркасы, соединив их проволокой в жесткий контур;
  • зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
  • заполните подготовленный контур бетонным раствором, удалите из массива воздух;
  • обеспечьте твердение бетонной смеси на протяжении 4 недель.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ. Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях

Порядок операций выглядит следующим образом:

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

  1. Анализ грунта.
  2. Разметка территории.
  3. Установка маяков по горизонтали над каждой точкой расположения сваи.
  4. Бурение скважины на нужную глубину.
  5. Расширение отверстия в основании.
  6. Удаление грунта и контроль выполненной операции.
  7. Установка арматуры.
  8. Заливка отверстия под сваю бетоном.
  9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес. Чем меньше будет отклонение, тем надежнее получится свая

В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

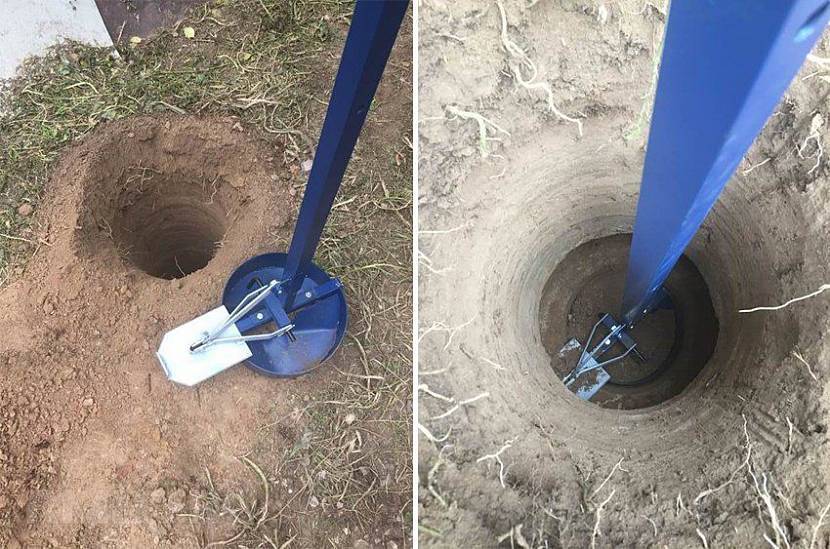

Работа с буромИсточник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

  • Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
  • Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

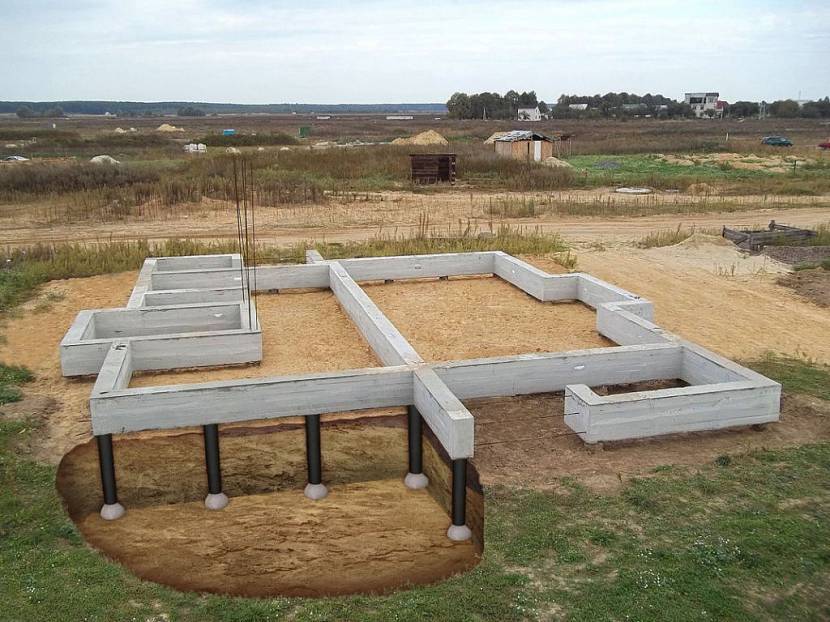

Свайно-ленточный фундамент ТИСЭИсточник stone-dream.ru

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

Виды грунтоприемников

Основу строительной площадки составляют различные почвы (тяжелые, с каменистыми включениями; легкие, содержащие значительное количество сыпучих пород). Существует необходимость изготовления грунтоприемников, позволяющих повысить производительность бурения проблемных грунтов. Выпускаются следующие виды накопителей, позволяющих разрабатывать:

  • тяжелые грунты. Отличительная особенность – наличие равномерно распределенных четырех вертикальных элементов конусообразной формы. Назначение клыков – возможность забора разрыхленной почвы, имеющей каменистые включения до 50 мм. Использование данной конструкции грунтоприемника значительно снижает налипание глинистых, суглинистых грунтов;
  • легкие (сыпучие) грунты. Конструкция предусматривает наличие клыков, выполнение кромки пилообразного вида. Ограниченное расстояние между кромками предотвращает высыпание грунта. Клыки дают возможность убирать мелкие камни. Пилообразная кромка эффективно производит рыхление.

Предприятия-изготовители, согласно требованиям заказчиков, комплектуют бур для формирования скважин парой грунтоприемников.

Свая, созданная буром ТИСЭ имеет несущую способность в несколько раз больше обычной цилиндрической

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

  • Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
  • Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
  • Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
  • Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

Какими грунтоприемниками комплектуется фундаментный бур

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

  • для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
  • для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.


Бур ТИСЭ фундаментный ручной комплект универсальный Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Особенности фундамента ТИСЭ

Понятие ТИСЭ означает «Технология индивидуального строительства и экология». Сваи ТИСЭ отличаются от других нестандартным куполообразным утолщением нижней части, которое усиливает элемент при вспучивании грунтов без дополнительного увеличения объемов земляных работ. Для их монтажа используется специальный бур. По достижении проектной отметки инструментом раскапывается широкое основание. Последующее бетонирование образует утолщение на нижней части сваи, что устойчиво закрепляет опору в грунте любого класса (за исключением природных скалистых грунтов).

Фундамент ТИСЭ – это вид фундамента, выполненный по технологии, включающей в себя комбинирование свайной конструкции с увеличенной площадью опоры и ленточного основания, чем достигается уменьшение стоимости основы здания, сокращаются сроки работ, имеется возможность строительства на пучинистых почвах. Способ имеет как преимущества, так и недостатки.

Устройство фундамента ТИСЭ

Плюсы и минусы

Превосходства фундаментов ТИСЭ:

  1. Соотношение цена – качество. Стоимость основания ТИСЭ минимум в два раза дешевле в сравнении с аналогами. Вложив деньги на закупку необходимого оборудования, производитель работ (организация или физическое лицо) получает возможность сделать качественную основу зданию, избежать переплаты за дополнительный расход материальных запасов, объем земляных работ, привлечение тяжелой специализированной техники, наем профессионалов по монтажу фундаментов. Траты на приобретение инструмента окупятся вполне.
  2. Высокая стойкость, надежность конструктива. Хорошо подходит для всех типов почв, в том числе пучинистых и сейсмически неустойчивых.
  3. Возможность исполнения сваи ТИСЭ своими руками.
  4. Минимальные трудозатраты (при оборудовании бура специальным приводом).
  5. Легкость и скорость возведения элемента здания.
  6. Строительство по технологии ТИСЭ не зависит от времени года, метеоусловий.
  7. Автономный монтаж (независимо от возможности подключения к электрическим сетям).
  8. Простота прокладки инженерных систем на любых этапах строительства.
  9. Экологическая безопасность.
  10. Высокие показатели несущей способности, уменьшение вероятности образования просадок, за счет равномерного распределения нагрузки от стен на обширную площадь основания.

Недостатки:

  1. Отсутствие методов армирования нижней части сваи. Обычно выполняется каркас из арматуры, устанавливаемый в самом низу опоры. Охват утолщения невозможен. Поэтому, пятка сваи ТИСЭ уязвима к воздействию влаги и подвержена разрушению.
  2. Опыт работы с буром показывает, что проводить бурение им довольно сложно, в особенности на каменистых или глинистых почвах.
  3. Технология ТИСЭ не подходит для возведения фундаментов на водянистых или болотистых территориях.
  4. Необходимость закупки специального инструмента.
  5. Высокая трудоемкость (при отсутствии бензинового двигателя). Недорогой бур оснащен механическим приводом, что делает его применение нелегким, особенно людям со слабыми физическими возможностями.
  6. Невозможность расположения подвального помещения под зданием.
  7. Размеры отмостки увеличиваются.

Преимуществ фундаментов по технологии ТИСЭ значительно больше, чем недостатков, а значимость плюсов гораздо весомее минусов, что делает этот метод привлекательным в строительной области.

Производство работ

Технология возведения фундаментов ТИСЭ включает в себя несколько этапов, каждый из которых важен, требует внимания и ответственного отношения к выполнению работ.

Подготовительные работы

На первом этапе производится удаление плодородного слоя земли на всем участке строительства. Работа несложная, но требует времени и значительных затрат труда, потому лучше всего ее выполнять с использованием специализированной техники.

Параллельно можно выполнить расчет фундамента дома и перенести в натуру проектное положение каждой сваи, произвести разметку площадки.

На начальном этапе также строится обноска из досок, устраиваются углубления в местах расположения свай.

Бурение скважин

Скважины под сваи устраиваются при помощи специального бурового устройства

Заглубление ям необходимо назначить, приняв во внимание глубину промерзания грунта в конкретном регионе. На видео Вы сможете увидеть процесс бурения скважин с подробными комментариями

Лучше всего бурению поддаются песчаные грунты, с глиной и суглинками придется повозиться немного дольше. При бурении могут попасться крупные камни, обойти которые невозможно. Для того чтобы не повредить бур, камни следует извлекать вручную.

Армирование

Работы по армированию выполняются для предотвращения отрыва опоры. При их выполнении используются армирующие элементы диаметром 10–12 мм, согнутые в форме буквы “П”, верхняя их часть обвязывается проволокой. В качестве армирующих элементов можно применять любые металлические длинные прутья, кроме труб.

Устройство внутреннего расширения

Эту работу можно считать самой трудной и ответственной, от качества ее выполнения зависит надежность работы фундамента под нагрузкой от массы дома.

Суть ее заключается в устройстве расширения объема скважины в нижней части ямы. На величину расширения в первую очередь влияет плотность грунта. К примеру, при строительстве фундамента дома на жестких почвах, обладающих достаточной несущей способностью, увеличение объема скважины внизу ямы можно сделать и небольшим.

Устройство гидроизоляции и заливка бетона

В качестве гидроизоляционного материала можно использовать обыкновенный рубероид, который необходимо уложить сразу же после установки арматуры.

Бетон в ямы следует заливать быстро. После полного заполнения скважины получается столб ТИСЭ, несущая способность которого составляет порядка 10 т. При глубине заложения фундамента дома 1,5 м, расход бетона составляет 0,1–0,12 м3.

Изготовление ростверка

Для устройства ростверка также производится армирование и бетонирование в опалубке из досок. Рекомендуется использовать арматуру диаметром 10-14 мм. Посмотрев видео, Вы сможете узнать множество полезной информации о процессе устройства ростверка.

В ростверке все сваи соединяются в одной конструкции, что позволяет равномерно распределить нагрузку от дома между ними. Изготовление ростверка необходимо производить таким образом, чтобы не допустить его соприкосновения с грунтом, оставляя зазор в 10-15 см. Наличие такого зазора нивелирует воздействие выталкивающих сил пучения на фундамент.

Если дом строится на участке с уклоном, то ростверк следует устраивать ступенчатый.

При строительстве частного дома основной целью является максимальное удешевление работ без потери качества. Фундамент по технологии ТИСЭ полностью отвечает этой цели и может быть самостоятельно возведен умельцем даже с весьма посредственными строительными навыками.

Затраты уже полностью минимизированы, потому не следует экономить на качестве армирующих материалов или бетона. Хорошее качество использующихся материалов позволит фундаменту прослужить нескольким поколениям жильцов дома.

Последовательность изготовления

Изучив чертежи приспособления, заготовив необходимые материалы, начинайте выполнение поставленной задачи, создавая бур ТИСЭ своими руками. Придерживайтесь, подтвержденных практикой, технологий:

  • определитесь с длиной штанги. Если глубина скважины превышает 1,5 метра, подготовьте дополнительный отрезок трубы, соединяемый фиксирующими элементами с основной штангой;
  • заготовьте режущие кромки – разрежьте пополам рабочий орган дисковой пилы;
  • приварите полученные части ближе к концу металлической штанги под углом, составляющим 15-25 градусов;
  • приварите электродуговой сваркой отрезок трубы выбранного диаметра над режущими кромками. Получите накопитель грунта, позволяющий производить захват почвы при проходе скважины;

Основа бура — водопроводная труба диаметром от 15 до 20 см, которая и будет накопителем грунта

  • обеспечьте прочное крепление вертикальных клыков наружного контура грунтоприемника. Согласно сложности разрабатываемого грунта, количество клыков составляет 2-4 элемента. Проблемные почвы требуют увеличенного количества разрыхлительных элементов;
  • обеспечьте самодельный бур ТИСЭ устройством, позволяющим формировать расширенную полость нижней части скважины. Возьмите металлическую полоску, изогните должным образом, приварите к ней и к штанге металлические петли, способствующие образованию полости необходимого размера. Увеличение размеров полости способствует устойчивости формируемого основания. Петли и стержень, закрепленный на конце пластины, помогут совершать режущей кромке возвратно-поступательное движение. Диаметр нижней полости зависит от высоты расположения точки крепления пластины к создаваемому приспособлению бура ТИСЭ;
  • обработайте сварочные швы, места креплений абразивным материалом;
  • нанесите антикоррозионное покрытие.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
