Гофрированная труба для прокладки кабелей и проводов

Полезные рекомендации

Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:

  • по возможности не используйте острые углы;
  • куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
  • в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
  • при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
  • внешняя проводка прячется за подвесными или гипсокартонными потолками.

Протягивание проводов под кровлей

Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.

Изготовление и преимущества

Прочность металлической гофротрубы для электропроводки обусловлена переменным поперечным сечением. Сборка выполняется из стандартных элементов в заводских условиях. Для этого применяются листы гофрированного металла. Их соединение меду собой осуществляется плосковогнутыми и плосковыпуклыми шайбами с использованием болтов. Типоразмер всех этих элементов определяется габаритами конструкции. Горячая оцинковка обеспечивает высокую сопротивляемость коррозии. Для окаймления используется металлический уголок. В процессе изготовления конструкции применяется сорт стали, которой оптимально подходит к предполагаемым условиям эксплуатации:

  • 15СП – от минус 40˚С и выше;
  • 09Г2Д – при минус 40˚С и ниже.

Производству гофрированной трубы из нержавеющей стали присущи свои особенности. Впервые подобный материал был применён с этой целью в начале 80 годов минувшего столетия в Японии. В процессе изготовления используется стальная лента толщиной 0,25-0,3 миллиметра. Формирование из ленты трубы осуществляется аргоновой сваркой на автоматической линии. Контроль надёжности сварного шва выполняется с помощью лазерной установки. Его ширина не должна превышать толщину стенки больше, чем в 1,6 раза. Формирование гофры – это заключительный этап производства изделий данного типа.

Помимо выполнения функций защиты проводки от негативных воздействий, металлические гофрированные трубы нашли широкое применение в системах отопления и подвода воды.

Производство труб включает несколько этапов, формирование гофры — завершающая часть процесса

К преимуществам изделий из нержавейки можно отнести:

  • простота монтажа и эксплуатации;
  • увеличенный теплообмен (по сравнению с медью);
  • невозможность образования на стенках осадочных отложений;
  • высокая устойчивость к коррозии;
  • возможность использования в температурном диапазоне 0≤ T≤ +100˚C.
  • способность выдерживать давление до 65 бар (64,15 атмосферы). Если же сварка выполняется при температуре порядка +1150˚С, шов способен выдержать 210 атмосфер.

Способы крепления кабеля

Выбор способа фиксации кабелей зависит от ряда условий:

  • мощности и сечения кабельной сети;
  • типа кабеля;
  • места прокладки;
  • условий помещения или местности, где выполняется монтаж.

Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.

Кабель-каналы

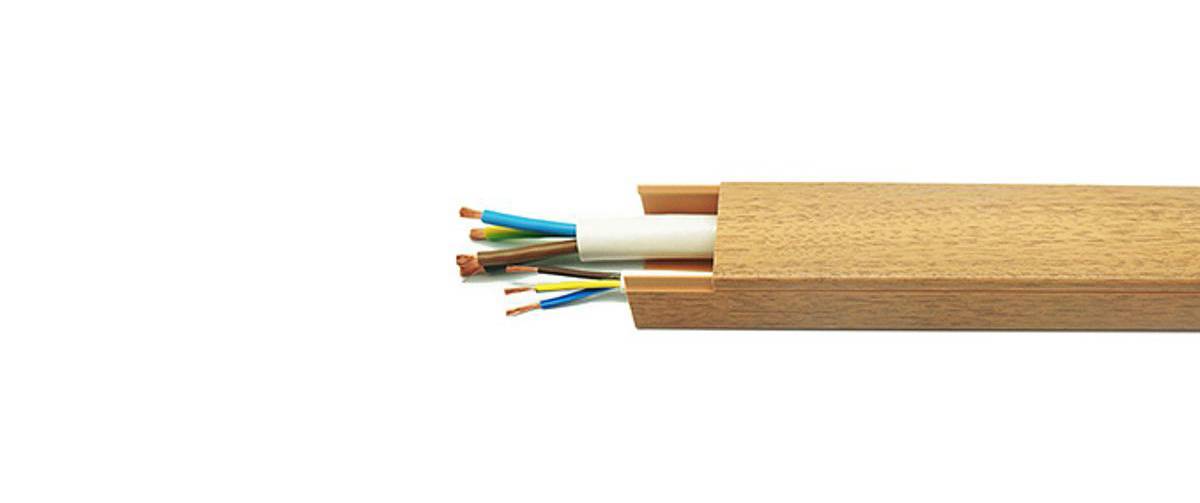

Кроме гофрированных и обычных труб для крепления кабелей используются особые короба из негорючего пластика. Это прямоугольная длинная коробка с крышкой, которая защелкивается благодаря особому устройству краев. Их называют кабель-каналами.

Помимо крепления и защиты кабеля такой канал выполняет эстетические функции. Линия проводов, которая проложена с его помощью, практически незаметна и естественно вписывается в дизайн помещения.

Чтобы закрепить кабель с помощью кабельного канала, вначале крепят к стене или потолку помещения сам короб. Затем, уложив внутрь проводку, закрывают короб крышкой.

Открытый электромонтаж

Нередко при прокладке проводки прятать разводку не требуется. Такое бывает, если впоследствии она закрывается штукатуркой либо облицовкой, или разводка проводов выполняется в технических помещениях. В подобных случаях проводку делают открытой. Для фиксации используют описанные ранее клипсы, хомуты и стяжки, причем скоба для крепления гофры может захватывать не один, а несколько рукавов сразу.

Монтажные работы осуществляются в следующей пошаговой последовательности:

  1. Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
  2. Сверление отверстий в бетонных и каменных конструкциях.
  3. Установка пластиковых дюбелей.
  4. Установка крепежных элементов и фиксация кабелей.

В случае мягких поверхностей, в которые можно ввернуть саморез или вбить гвоздь, предварительное засверливание не требуется. То же самое касается монтажа с помощью специальных пистолетов.

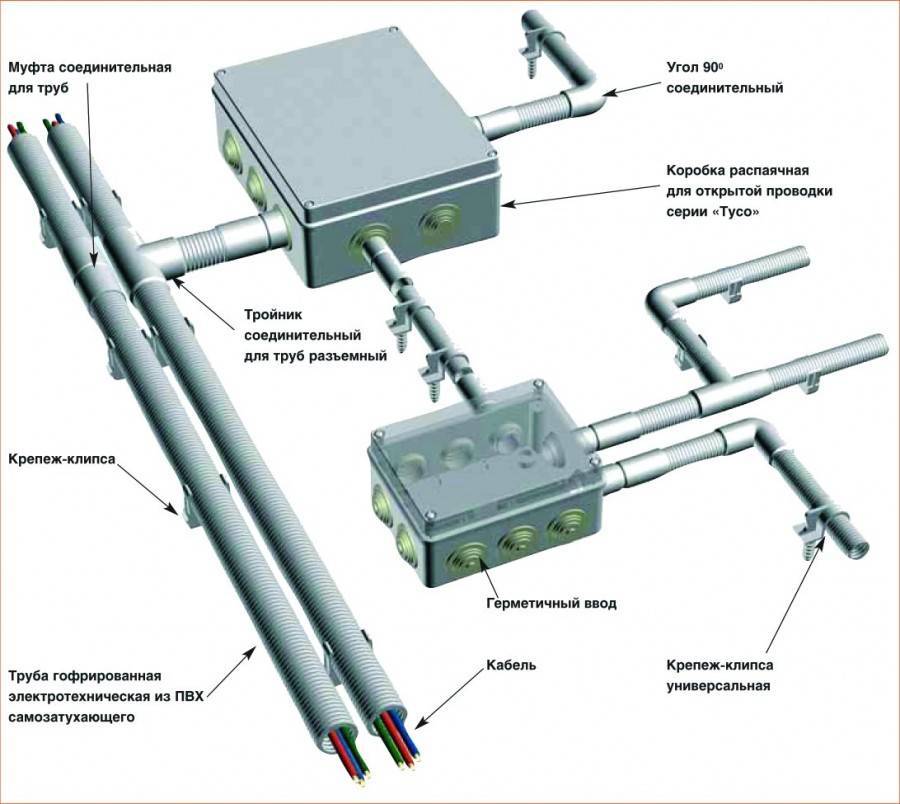

Пластиковые трубы ПВХ и гофрированная трубка

Наиболее надежный и удобный способ крепежа – трубы ПВХ и гофра. Характерной особенностью крепления кабеля в трубах или гофре является возможность простой замены целого участка при необходимости. Даже если труба скрыта под слоем стяжки или штукатурки, кабель можно будет заменить. Разумеется, если монтаж выполнен правильно, а сама труба нигде не пережата.

Подходящее крепление для гофрированной трубы – пружинистые клипсы. Места их установки предварительно размечают, при необходимости выполняя сверление. Последовательность работ при этом особо не отличается от порядка прокладки открытой проводки, с  тем лишь отличием, что кабель предварительно размещают в трубе или гофрорукаве.

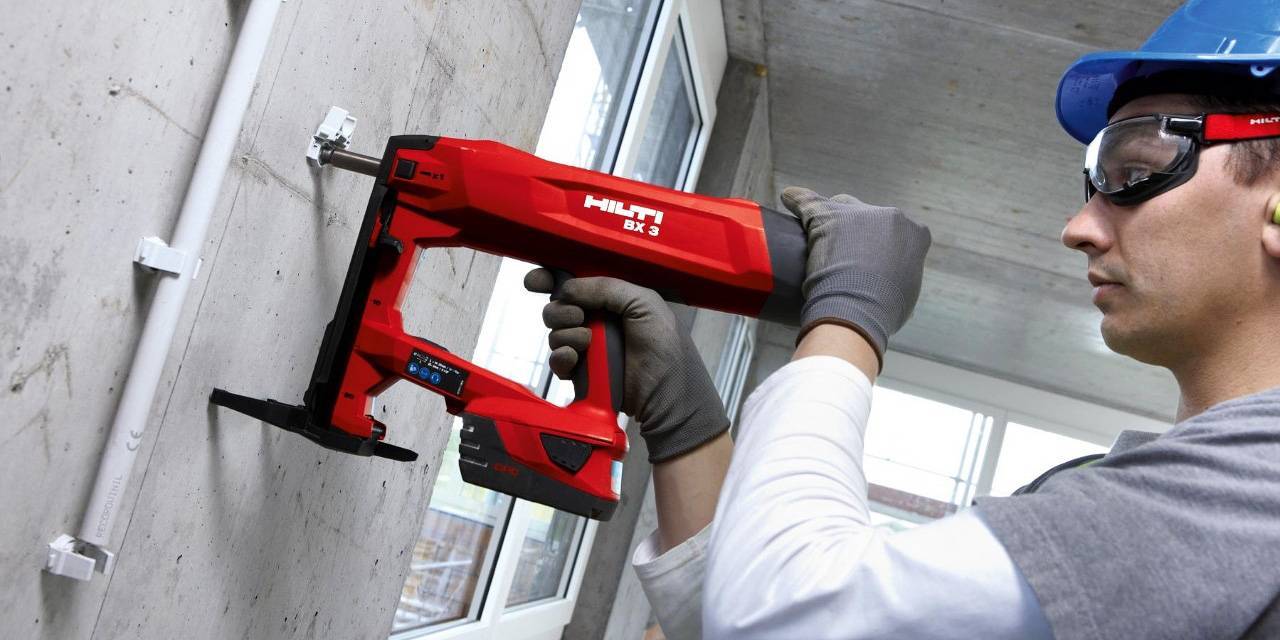

Крепление кабеля с помощью монтажных пистолетов

Использование специальных устройств для фиксации кабеля позволяет выполнять его укладку с высокой скоростью. Такие приспособления называют монтажными пистолетами. Они работают от сжатого газа или электричества. С их помощью либо кабель прибивается специальными скобами, либо устанавливаются крепежные клипсы, куда он впоследствии крепится.

Правила монтажа подземных электрических коммуникаций

Нормативные требования к размещению подземных инженерных сетей, включая электрические и информационные, приведены в СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений». Этот документ закрепляет приоритет подземных сетей над воздушными. При прокладке подземных коммуникаций применяют двустенные гофрированные трубы из ПНД сусилием на сжатие более 450 Н на 20 см при температуре 20 °С.

Глубина укладки магистральных коммуникаций в защитных гофрированных трубах должна быть не менее 1,2 м от поверхности, а внутризоновых – не менее 0,9 м. Для соблюдения этих норм глубину траншеи необходимо увеличить на диаметр трубы и добавить еще 15–20 см для песчаной подушки.

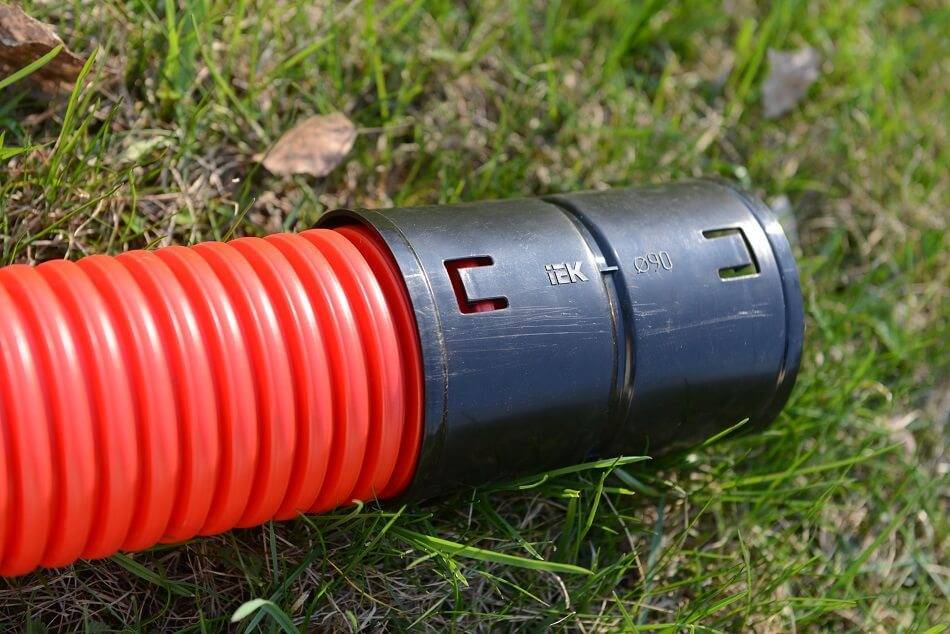

При прокладке подземных коммуникаций используются двустенные трубы из ПНД

Если в траншее укладываются сразу две (или более) трубы, запрещаются их перекрещивание и монтаж друг на друга. Также нельзя сбрасывать грунт непосредственно на гофрированные трубы. Соединения муфт и заглушек с трубой должны быть водонепроницаемыми. Для разделения трасс используется многопостовой кластер, куда вкладывают трубы.

Засыпка грунта осуществляется послойно. Чтобы не нарушить геометрию трубы и тем самым не снизить ее кольцевую жёсткость, первый насыпной слой должен иметь толщину, равную половине наружного диаметра трубы. После этого необходимо произвести его уплотнение одновременно с двух сторон.

Затем насыпаются второй и последующие слои, каждый толщиной 0,3 м. Уплотнение первого и второго слоёв лучше производить ногами, третьего и последующих – с использованием средств механизации. Засорение гофрированных труб даже небольшим количеством земли или мусора недопустимо.

При прокладке подземных коммуникаций необходимо привлекать проектные организации, которые должны проводить все технические расчеты в соответствии с нормативной документацией.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу.

Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Обзор всего мероприятия

Как завести провод без зонда

Как проложить гофрированный шланг через гипсокартонный потолок

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Прокладка кабеля в кабель-канале: инструкция монтажа с фото

Прокладка кабелей в плинтуса – как укладывать провода в плинтуса после ремонта

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Правила прокладки кабелей в помещениях

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

  1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

  1. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

  1. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

  1. Лёгкая разводка компонентов по помещению.
  2. Беспроблемное обслуживание, замена деталей в случае необходимости.
  3. Безопасность. Не потребуется даже запоминать особенности расположения.
  4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Что такое гофра глушителя и зачем она нужна в выхлопной системе

Так же Наши специалисты рекомендуют устанавливать их на автомобили, в которых установка гофры не предусмотрена штатной конструкцией, например автомобили семейства ВАЗ и некоторые модели иномарок. Этим самым Вы значительно продлеваете «жизнь» выхлопной системы, избавляетесь от вибраций передающихся через выхлопной тракт от двигателя, и избавляете себя от риска повредить или оторвать выхлопную систему в случае наезда на препядствие.Крайне желательна установка гофры на тюнингованые автомобили с форсироваными двигателями, т.к. из за больших мощностей и повышеного хода двигателя на подушках, выхлопная система подвергается гораздо большим нагрузкам, что приводит к более быстрому выходу ее из строя.Часто в Нашу компанию обращаются клиенты с просьбой изготовить выпускной тракт для электростанций использующих двигатель на различных видах топлива(бензин, дизель, газ), которые устанавливаются в частных домах, котеджах, дачах и спец автомобилях в кунге. В данном случае мы всегда рекомендуем установить гофру с целью устранить передачу вибрации от генератора на стены дома или кузов автомобиля.

Сами по себе качественные гофры достаточно надежны и основными причинами выхода их из строя являются механические повреждения, следствие забитого катализатора в том случае, если он установлен после гофры, не исправные подушки двигателя, особенно на дизелях где присутствует повышенная вибрация двигателя.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

    Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

  • При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
  • При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений. При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
  • При подземной прокладке важна водонепроницаемость, а также жесткость.

    При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Особенности исполнения

Гофра для прокладки кабеля различается по прочностным характеристикам:

  • Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой. По этой же причине выдерживаемая механическая нагрузка незначительна.
  • Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
  • Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.
  • Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.

В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.

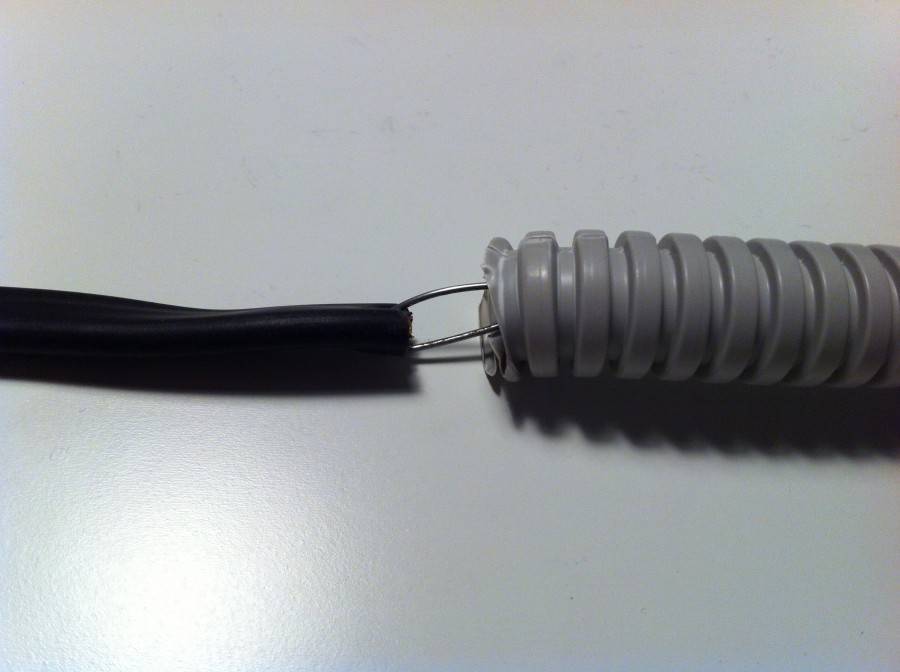

Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.

Как правильно монтировать

Сначала следует произвести замер провода. В соответствии с измерениями обрезается часть гофротрубки. Провод фиксируется на конце протяжки и втягивается внутрь. Необходимо проследить, чтобы провод на стальном прутке (протяжке), был хорошо зафиксирован. При протягивании провода, особенно при достаточно большой длине, создаётся определенное усилие, из-за трения провода о внутренние стенки гофры.

Из-за этого, провод может отцепиться от протяжки, а заправить протяжку назад не разрезая её, довольно проблематично. После этого, клипсами или монтажной лентой кабель необходимо закрепить. Следует избегать провисания гофрорукава. Он должен краем входить под розетку. Варианты установки представлены на фото гофры для кабеля.

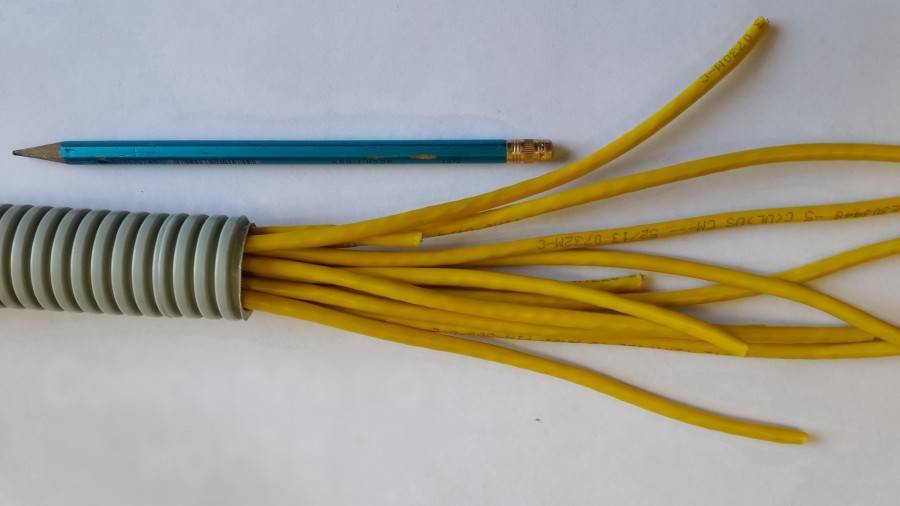

Если в шланг заводятся несколько линий, то целесообразно предварительно их скрепить между собой изолентой или проволокой по длине. При соскакивании протяжки, трубка гофры в этом месте разрезается, процесс монтажа продолжают, а отдельные отрезки скрепляют изоляционной лентой.

Гофрированный шланг является прекрасной защитой и изоляцией проводки. Существует большой выбор по материалу изготовления и размерным характеристикам. Решение следует принимать исходя из условий эксплуатации и места монтажа.

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Предназначение изделия

Любой кабель, подключенный в электросеть, является потенциальной угрозой, так как несет в себе электрическое напряжение. Поэтому применение гофры для кабеля распространено: ее эксплуатируют в открытом и закрытом монтаже; на улице и в помещениях. В декоративных целях используется кабель-канал.

Во избежание поражения током необходимо изолировать электрокабель от незащищенного прикосновения

Неважно, какой материал будет для этого использован, главное — обеспечить защиту от тока, который протекает по жилам. Однако срок годности изоляции ограничен, составляющие провода, алюминий и медь, прослужат максимум до 25 лет

Оплетка же выходит из строя уже в первые 3-4 года с начала эксплуатации.

Чаще всего сроки эксплуатации снижаются из-за следующих факторов:

  • увеличенный уровень влажности;
  • чрезмерные нагрузки и перегревы;
  • ультрафиолет и пр.

Вышеуказанные факторы легко провоцируют пробои, пожары, замыкания, поражение током. Чтобы всего этого избежать, квалифицированные специалисты в целях соблюдения техники безопасности рекомендуют укладывать кабелей в гофрорукав. В этом случае электрокабель по крайней мере при физических прикосновениях будет безопасен и одновременно защищен от внешних воздействий. Еще одно преимущество гофрорукава заключается в том, что он позволяет с легкостью заменить старый кабель на новый, независимо от места нахождения канала. При этом электрокабель, уложенный в гофру, защищается от повреждений различного типа, ультрафиолета, влаги и т.п.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

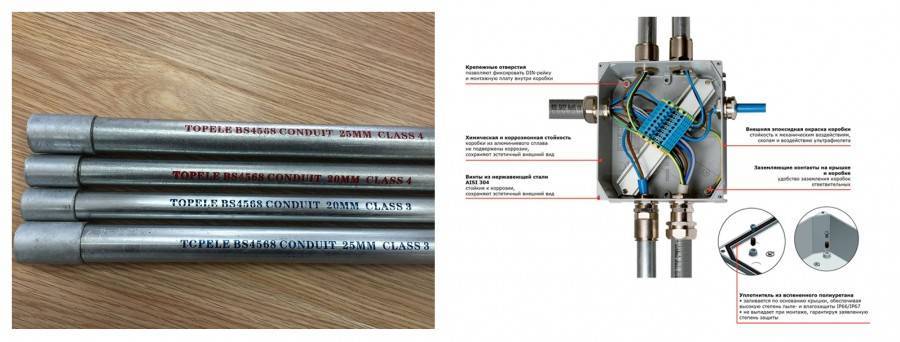

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

  • Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
  • Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
  • Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Монтаж гофры своими руками. Пошаговая инструкция

Проводя работы по монтажу проводки в гофре, придерживаются следующего порядка действий:

  • Проектирование. На этом этапе определяют, как пойдет каждый рукав, где будут повороты, определяется потребность в материалах и проводятся закупки.
  • Подготовка штроб и креплений для прокладывания трасс.
  • Закрепление гофры, ввод ее в распределительные коробки.
  • Протягивание кабеля.

Кабель протягивают при помощи тросика или проволоки, пропущенной через рукав

Тянуть следует осторожно, не допуская резких рывков (иначе оторвется трос или кабель будет поврежден). Чтобы тросик не оторвался, его дополнительно крепят скотчем

Условия прокладки


Разделение может происходить по условиям эксплуатации проводки. Она бывает закрытого и открытого типа. Первый тип в свою очередь делится на три категории по условиям пожарной безопасности. Электропроводку можно закладывать в тела негорючих материалов: бетон, кирпич, блоки и прочее монолитное сооружение. Термостойкость гофры в этом случае не обязательно должна быть максимально возможной.

Гофра с проводами может находиться внутри полостей строительных конструкций, которые собраны из негорючих материалов.

Доступность воздуха в полостях требует использования только или ПВХ гофры, или ПВД. Эти два материала относятся к категории полимеров, не распространяющих горение.

Гофрированные термостойкие шланги открытого типа делятся на пять групп в соответствии с условиями эксплуатации:

  1. Монтаж по поверхностям внутри зданий из негорючих материалов. Используется любой тип гофры.
  2. По возгораемым материалам. Можно устанавливать шланги из поддерживающих горение полимеров только в том случае, если изоляция самого электрического кабеля выполнена из негорючего материала, а монтаж проводится на удалении от плоскости в пределах 10 см.
  3. Наружная установка, она же уличная. Для этого лучше использовать термостойкую гофру из категории тяжелых труб. Обычно это или ПНД, или ПЭВД.
  4. Проведение проводки в помещениях с высокой пожарной опасностью. Используются гофры, изготовленные только из не распространяющих горения материалов.
  5. Во взрывоопасных помещениях. Пластиковые гофры для прокладки электропроводки запрещены.

При строительстве частотного дома нельзя забывать о собственной безопасности и выбирать оптимальный тип термостойкой гофры или иной способ организации каналов для прокладки кабеля.

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

  • Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
  • Единый отрезок гофррукава не укладывается в острых углах:
  • Повороты не должны располагаться рядом;
  • Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
  • Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

  1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
  2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
  3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
  4. Жгут протягивается в гофрированную электротехническую трубу
  5. Кабель в защите закладывается в канал.

Крепеж

Существует несколько общих правил крепежа:

  • Расстояние между крепежными элементами в идеале — 40-50 см;
  • Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
  • Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;
  • К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

  • Дюбель-клипса;
  • Дюбель-стяжка;
  • Кабельные стяжки КСП;
  • Клипсы и скобы с гвоздем;
  • U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

  1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
  2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
  3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
