Технические характеристики силового кабеля ВВГ

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

Негорючие кабели ВВГнг могут идти с дополнительной оболочкой

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

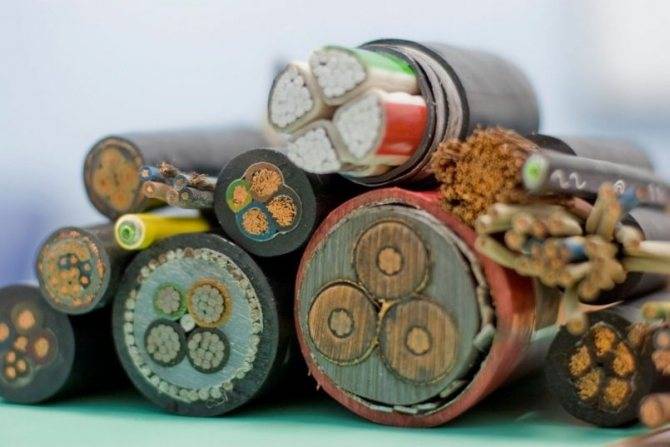

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

  Негорючие кабели ВВГнг могут идти с дополнительной оболочкой

• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Аббревиатура провода

Первое, что может показаться сложным в теме кабелей – их аббревиатура. Но на самом деле, за сложным термином скрываются простые слова, которые наилучшим образом описывают главные характеристики провода.

Первая «К» — кабель контроля. Если же первая буква аббривеатуры «А» — АКВВГ, то в таком случае контрольный кабель изготовлен из алюминия.

Первая «В» — материал внутренней изоляции – поливинилхлорид пластификат.

Вторая «В» — материал внешней изоляции – поливинилхлорид пластификат.

Последняя «Г» — гибкий провод первого класса пластичности (первый класс – самый гибкий, от второго и до четвертого – менее гибкие).

Кроме того, если на внешней изоляции есть маркировка – «Э», то в данном проводе есть дополнительный экран (слой-экран), который необходим для защиты от наведенного напряжения с «соседних» линий.

Также символы «НГ» и «НГ-is» обозначают, что данный провод не подвержен возгоранию и распространению огня. Такую маркировку следует обязательно изучить, прежде чем приступать к той или иной работе в условиях повешенной пожароопасности.

Характеристики ВВГнг LS провода

Кабель ВВГнг LS (ГОСТ 22483) отличается довольно большим ассортиментом. В зависимости от модели может иметь от 1 до 5-ти токопроводящих жил, которые могут быть однопроволочными или многопроволочными, иметь секторную или округлую форму.

Кабель ВВГнг LS (цена зависит от многих параметров) применяется в стационарных установках для передачи и распределения электроэнергии и рассчитан на номинальное напряжение сети от 660 до 1000 В.

Приобретать продукцию данной марки рекомендуется только в проверенных торговых точках, а при покупке удостовериться, что к изделию прилагаются все необходимые сертификаты качества, и оно соответствует нормам пожарной безопасности.

Диапазон эксплуатационного температурного режима составляет от 30°С до +50°С.

Силовой тип кабеля можно использовать при температуре +35°С, при этом допустима эксплуатация коммуникации при влажности воздуха до 98%. Возможна установка и прокладка коммуникаций без предварительного нагрева поверхности при температуре минимум –15°С.

Монтажный радиус изгиба для одножильных изделий – 10 диаметров. Для кабеля многожильного – 7,5 диаметров.

Допустимая максимальная температура внешней среды, при которой возможна эксплуатация конструкции, +70 °С. Эксплуатационные свойства сохраняются при нагреве жил до +400°С.

При правильном соблюдении всех норм и правил эксплуатации срок службы такого кабеля составляет около 20, и даже гораздо больше лет.

Назначение и область применения

ВВГнг-LS предназначен для эксплуатации в районах с холодным, умеренным или тропическим климатом в сухих помещениях. Однако, допускается применять его для подключения потребителей в местах повышенной влажности реках, озерах и т.д.

Ниже приведены примеры, для чего используется кабель ВВГнг-LS:

• В закрытых помещениях с нормальными условиями эксплуатации. Так же может применяться в условиях повышенной влажности и предприятиях повышенной пожароопасностью.
• Для наружной прокладки применяют металлическую или гофрированную пластиковую трубу, стойкую к ультрафиолету. В трубу помещают кабель, т.к. изоляция у него нестойка к УФ излучению. Без защиты эксплуатировать его на открытом воздухе под прямыми солнечными лучами нельзя.
• В местах с неблагоприятными условиями – повышенной вибрацией, частично затапливаемых помещениях в среде с повышенной активностью.
• Во взрывоопасных помещениях.

Особенности конструкции кабеля ВВГнг-LS

Одно из самых востребованных на сегодня решений в сегменте проводов пониженной пожароопасности — это кабель медный силовой ВВГнг-LS. Он обладает хорошими эксплуатационными характеристиками, не распространяет горение даже при групповой прокладке и не выделяет дым в больших объемах, если все же загорится. Своей негорючестью данный кабель обязан специальным ПВХ-композициям, из которых изготовлены его изоляция и внутренняя оболочка. Остановимся на них подробнее.

ПВХ-пластикат для кабеля медного силового ВВГнг-LS является синтетическим и достаточно сложным материалом. В качестве основы для его создания используется поливинилхлоридная смола, полученная путем полимеризации хлористого винила. К
этой смоле примешиваются различные специальные компоненты: стабилизаторы, пластификаторы, наполнители и прочее. Они как раз и отвечают за технические, эксплуатационные и диэлектрические характеристики материала. В зависимости от конкретного соотношения этих добавок, получившаяся композиция попадает в одну из трех категорий по общепринятой классификации:

• изоляционные пластикаты (отличаются особо высокими диэлектрическими параметрами);
• шланговые (отличаются повышенной прочностью, используются для защиты кабеля от внешних механических воздействий);
• полупроводящие (по своим техническим характеристикам являются чем-то средним между двумя предыдущими категориями).

Стоит отметить, что поливинилхлорид сам по себе обладает отличной устойчивостью к кислотам, щелочам и горению. А специальные добавки делают его еще менее горючим. На выходе мы получаем надежное кабельное изделие, пригодное для эксплуатации в самых сложных с точки зрения пожарной безопасности условиях. Кабель медный силовой ВВГнг-LS активно используется на промышленных объектах и в деревянных строениях — там, где опасность пожара и объемы потенциального ущерба особенно велики, а также в местах большого скопления людей.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

• моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
• изоляция из ПВХ, не поддерживающего горение;
• скрутка из двух-пяти жил;
• заполнение в виде негорючего поливинилхлоридного пластиката;
• ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
• двухжильные кабели выпускаются с проводниками одинакового сечения;
• если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

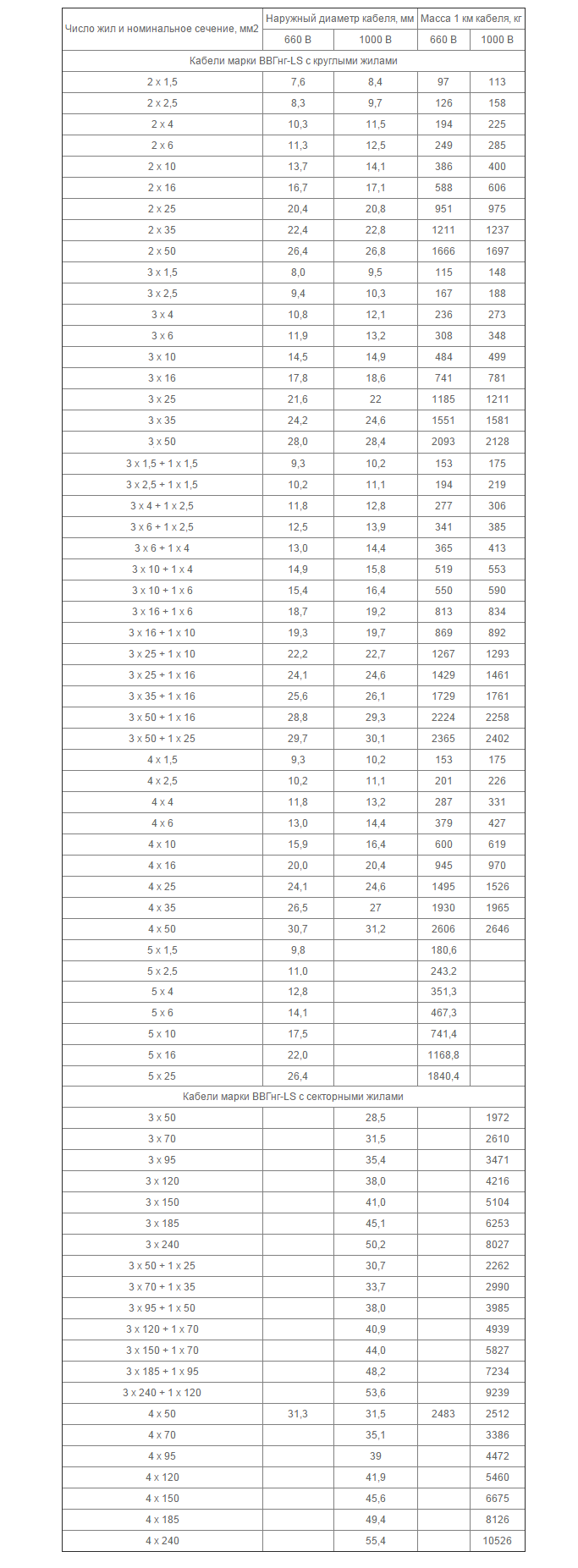

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

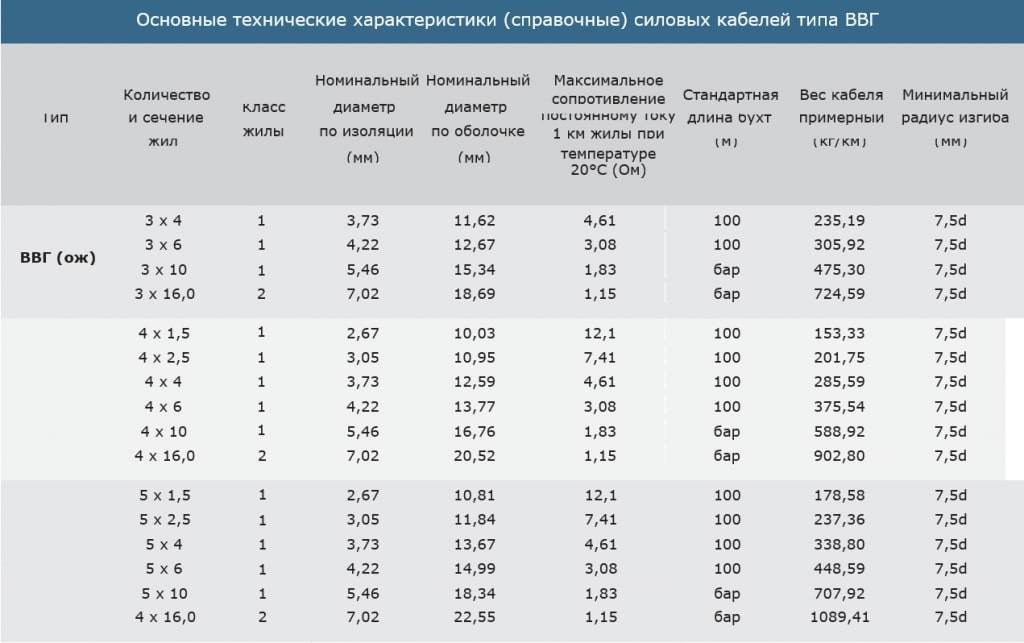

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

• эксплуатационный срок – до 30 лет;
• максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
• максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
• максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм	Сопротивление одной жилы, Ом/км
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,15
25	0,77
35	0,524
50	0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм	Длительно допустимый ток, А
одна жила	две жилы	три жилы
1,5	24	21	19
2,5	33	28	26
4	44	37	34
6	56	49	45
10	76	66	61
16	101	87	81
25	134	115	107
35	208	177	165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Испытание проводов

Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания.

Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение.

https://youtube.com/watch?v=FE4IVqCjVSo

Это вся необходимая информация о расшифровке провода ВВГ, необходимая для правильного подбора в магазине электротоваров.

Способы прокладки

Зная технические характеристики, уже можно определиться со способом прокладки. Для этого можно воспользоваться таблицей №2 из ГОСТ 31565 – 2012. Находим маркировку нг(А)-LS. В третьей колонке говорится, что кабель с такой маркировкой можно прокладывать в зданиях и внутренних кабельных сооружениях. Другими словами, его можно использовать как в открытой прокладке, так и под штукатуркой или в кабель-канале.

Во второй колонке идет ссылка на предыдущую таблицу, из которой можно узнать о допустимости прокладки группой или пучком. Другими словами, при прокладке кабеля допускается рядом, ближе 300 мм, располагать другие силовые кабели. Это хорошее качество, позволяющее экономить финансовые ресурсы и рабочую силу.

Производители

С каждым годом на рынке появляется все больше производителей кабельной продукции. Но опытные мастера рекомендуют обращаться к предприятиям, которые работают свыше 10 лет и имеют положительные отзывы. Ниже представлен список лидирующих фабрик на Российском рынке.

ООО «ГК «Севкабель»

Это один из первых кабельных заводов в России. Завод был основан еще в 1879 году немецким ученым. Предприятие выпускает более 25000 тысяч видов кабелей. Фабрика имеет безупречную репутацию.

ООО «Сарансккабель»

Фабрика была основана в 1950 годах. В 2010 году на предприятии произошла модернизация. Ассортимент пополнился новыми моделями кабелей. Также у них есть испытательный центр кабельной продукции.

Хранение в помещении

ООО «ЭМ-КАБЕЛЬ»

Завод с филиалами в разных точках страны. Производят модели кабелей с различно защитой от плесени, грибков и насекомых. Быстрая доставка и индивидуальный подход к каждому клиенту. Имеют высокий рейтинг по стране.

ООО «КЗ «Эксперт-Кабель»

Фабрика основана относительно недавно, весной 2014 года. Одна из молодых, но хорошо зарекомендованных на Российском рынке.

Ассортимент пока не такой большой, но обладает высоким качеством. Кабели изготавливают по новейшим технологиям. Также осуществляют доставку в любой уголок мира.

В заключении необходимо отметить, что ВВГнг-LS изделия больше подходят для больших предприятий и промышленных объектов. Перед покупкой желательно ознакомится с вышеупомянутыми фабриками поближе.

Температура прокладки кабеля ВВГ

Силовой кабель ВВГ достаточно стойкий, эксплуатироваться может при температурах от –50 до +50 градусов по Цельсию, при этом при относительной влажности до 99%.

Также допускает предельный нагрев до +70 градусов по Цельсию, что является очень хорошим показателем. Однако прокладка кабеля и его монтаж должны осуществляться в самых приятных температурных показателях, о чём, к сожалению, частенько забывают новички.

Итак, в случае самостоятельного монтажа и прокладки кабеля ВВГ, с учетом отсутствия предварительного прогрева помещения необходимо принимать к сведению, что температура должна быть не ниже –15 градусов по Цельсию.

При этом максимальным показателем является температура не выше +30 градусов.

Также учитывайте показатели влажности. В случае если она высокая, то в такой ситуации минусовый показатель должен находиться на уровне –5 градусов, а плюсовой показатель не выше, чем +25 градусов по Цельсию.

Технические параметры

Кабель ВВГ характеристики: при 25 градусах, электрическое сопротивление не должно быть меньше 7 — 10 МОм. Чем больше сечение, тем выше сопротивление.

На производстве кабель должен проходить тестирования переменным напряжением с частотой 55 Гц в течение 9 мин. Напряжение образуется между проводами и должно быть не больше 3 кВ для изделий с номинальным показателем 0,65 кВ. Диаметр кабеля ВВГ может достигать 55мм2. Минимальная толщина изоляции кабеля ВВГ 0,44 мм. Полностью все характеристики и параметры можно прочесть в сертификации продукции.

ВВГ кабель технические характеристики

Сфера применения

Изделие с ПВХ покрытием в основном имеют назначение в промышленных объектах, разных бытовых областях, так как его параметры отлично для этого подходят. Плотное покрытие делает силовой провод ВВГнг достаточно универсальным при необходимости выполнить передачу электроэнергии по различным техническим установкам.

Провод в разрезе

Изделие типа ВВГнг LS с ПВХ слоем отлично себя проявило при передаче токов с высокой мощностью. Применяя разнообразные установки, можно прокладывать как одиночный, так и многожильный провод, придерживаясь всех правил ГОСТа. Эта модель кабеля имеет высокий класс безопасности, что повышает срок работы в различных погодных условиях.

Вам это будет интересно Как натянуть СИП между столбами

Обратите внимание! При горении кабель почти не выделяет опасный для жизни дым. При изготовлении силового провода, большое внимание уделяют именно внешней изоляции, потому что она защищает жилы от различных воздействий, как механических, так и природных

Почти любой силовой провод типа ВВГнг LS редко используется при обычной прокладке электрической сети в жилых помещениях. В основном их применяют на заводах, предприятиях или в деревянных домах.

Конструкция ВВГ нг ls

В основном кабели ВВГнг LS применяются на территориях с повышенными указаниями, касающихся пожарной безопасности. Можно прокладывать как одиночно, так и совместно с другими. Но для этого понадобится клеммник, чтобы провода не соприкасались.

Можно выполнять подземную прокладку (туннели, рвы, траншеи) либо по воздуху. Для последнего варианта необходимо устанавливать опоры, чтобы кабель не провисал под своей массой.

Виды кабелей, расшифровка названия

Аббревиатура ВВГ означает дословно «Винил-винил-голый». В данном случае расшифровка  трактуется так:

• первая литера — материал оболочки жил;
• вторая — состав внешней оболочки;
• третья указывает на наличие или отсутствие брони.

Отсюда следует, что и диэлектрические оболочки жил, и внешнее изолирующее покрытие выполнены из одинакового материала — поливинилхлорида (ПВХ-пластиката). Приставка «нг» означает, что в состав добавлены специальные вещества на основе галогенов, препятствующие горению, так как в своей исходной форме ПВХ при определенных условиях поддерживает горение. Дополнительная приставка LS означает, что спецкомпоненты — на безгалогеновой основе, они могут оплавляться, но не будут выделять дым.

«Г» — «голый» — указывает на отсутствие защитной броневой оболочки. Кабель, покрытый броней, имеет в маркировке третью букву «Б».

Кроме того, название косвенно говорит и о материале, из которого сделаны жилы. Отсутствие в самом начале литеры «А» означает, что жилы медные, так как «А» — это алюминий.

Далее по традиции указывается цифровой код, означающий общее число жил и величину их сечения — например, 3×1.5. В данном случае — 3 жилы сечением 1.5 мм каждая.

Обозначение пожаробезопасности

Из рассмотренного выше видно, что наличие класса пожарной опасности сильно сказывается на использовании кабеля. Как происходит квалификация? Испытательным путем определяют время, при котором кабель продолжает свою работу при действии на него огня.

Чем больше это время, тем большую огнестойкость имеет оболочка, предохраняющая кабель от повреждения.

Класс пожарной опасности определяется обратным процессом. Создается короткое замыкание, из-за чего высокая температура начинает обугливать защитный покров. Чем меньше площадь обугливания, тем выше класс пожарной опасности и меньше вероятность возгорания окружающих предметов.

Соединение

Качество соединения медных проводов напрямую влияет на электроконтакт. Существует несколько способов соединения:

Скрутка. Самый легкий вариант, предполагающий снятие изоляции и скручивание голых жил. После чего изделие заново изолируют с помощью ПВХ-ленты или специальных колпачков. Разнородные сплавы скручивать нельзя.

• Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

• Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

• Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

Пайка. Работа занимает больше времени, чем скрутка. Но процесс гарантирует надежное соединение. Чтобы спаять медные провода, необходим припой и канифоль.

Клеммные колодки. Это изолирующая пластинка, на которой расположены контакты. Идеальный вариант для сборки разнородных материалов. Исходя из варианта фиксации проводников, бывают с затягивающим винтом или прижимными пластинками.

Пружинные клеммы. Быстрый и эффективный вариант. Достаточно содрать изоляцию, оголив жилу, и вставить клемму с пружинным зажимом.

Обозначение количества жил, их сечения и строения кабеля

Дальнейшие обозначения указывают на количество жил, их толщину и конструктивные особенности:

• Первая цифра – количество жил.
• Вторая – площадь их сечения.

Например, провод ВВГ 3×2 имеет 3 жилы номинальным сечением 2 мм2.

Выбор сечения жил производится с учетом предполагаемой нагрузки, которая будет подключаться посредством кабеля:

• Для освещения подойдет кабель ВВГ 3×1,5.
• На розетки может приходиться гораздо более существенная нагрузка, поэтому и провод надо взять посолидней. Площадь сечения его жил не должна быть меньше 2,5 мм2, поэтому розеточный «минимум» – кабель ВВГ 3×2,5. Но лучше взять с запасом, чтобы потом не пришлось переделывать проводку.
• Для подключения электрических печей, стиральных машин или других энергозатратных электроприборов сечение провода должно быть не менее 4 мм2.

Маркировка также показывает конструктивное строение кабеля:

• Если жила состоит из нескольких скрученных проволок, то указывается буква «М», однопроволочные обозначаются буквой «О».
• Форма жил: «С» – секторные, «К» – круглые.
• Через знак «+» указываются характеристики нулевого или заземляющего провода, если они имеются и отличаются по сечению от остальных жил.
• Последняя цифра показывает номинальное напряжение в кВ, на которое рассчитан кабель.
• Провод с обозначением ВВГ-п («п» – плоский) в быту используется довольно редко. Жилы в нем уложены в ряд, сам он имеет плоскую форму. В основном служит для подключения мощных промышленных установок.
