Конструкция и виды флюгеров
Существует два типа флюгеров: простой в виде фигурки с розой ветров и «флюгер Вильда» — более сложная конструкция, которая помимо общего направления воздушного потока может указывать скорость ветра (до 10 метров в секунду). Флюгер изготавливается из металла, чаще всего используется сталь или медь. По функциональным качествам они друг другу не уступают, поэтому выбор – вопрос эстетический или техники, с которой работает специалист. Иногда дополнительным элементом к верхней части флюгера устанавливают пропеллер, он отгоняет птиц с крыши здания. Размер флюгера зависит от общих размеров здания, слишком маленький потеряется на фасаде, слишком большой будет выглядеть громоздко. Для средних размеров двухэтажного здания обычно устанавливают флюгер 40x80x70 см. Конструкция флюгера включает в себя минимум один подвижный узел, но его конструкция не представляет из себя ничего сложного.
- верхняя и самая заметная часть флюгера представляет собой металлическую пластину в виде какой-либо фигурки (это может быть и простая стрелка) и противовеса-стрелки. Она должна быть хорошо сбалансирована, чтобы точно указывать направление ветра. Эту часть флюгера называют флюгаркой;
- флюгарка должна быть неподвижно закреплена на стержне, который монтируется в неподвижной опоре и позволяет флюгеру свободно вращаться. Также вращение в некоторых флюгерах обеспечивается установкой на неподвижный стержень гильзы с флюгаркой, которые свободно вращаются на стержне. Движение в обоих вариантах обеспечивается с помощью подшипника, подвижные части закрываются защитным колпаком и изолируются резиновыми прокладками;
- в нижней части устанавливается роза ветров, указывающая направление частей света, как дополнительный элемент может быть установлена ветромерная доска, она закрепляется на оси с помощью шарниров.
- О молниезащите частного дома читайте здесь.
- Как самостоятельно осуществить монтаж водосточной системы, расскажет данная публикация.
- О различных видах и областях применения битумных мастик читайте в нашей статье.
Вся конструкция должна быть прочно закреплена на крыше с помощью металлической пластины, винта на конце опоры или хомута. Для прочности флюгер часто крепят к дымоходу.
Выбор варианта
Бесспорно, красивый и оригинальный флюгер можно приобрести в магазине. Но также есть возможность изготовить его самостоятельно в домашних условиях. Для этого необходимо выбрать подходящий материал и разработать подробный эскиз устройства.
Флюгер можно изготовить из самых различных материалов:
- фанера;
- дерево;
- металл;
- пластик или пластиковые бутылки;
- старые CD-диски.
Два последних варианта подходят для небольших сооружений, которые можно разместить, например, на крыше веранды или беседки. Фанера и дерево являются недолговечными материалами, даже если их обработать специальными средствами.
Самым главным этапом является выбор фигурки для флажка. Ведь существуют мнения, что это не просто декоративный элемент, но и некий символ. Поэтому любое изображение имеет свой мистический подтекст.
Символы расшифровываются следующим образом:
- Петух является очень популярным в России, отпугивает злую нечисть.
- Кот является символом домашнего уюта.
- Сова символизирует мудрость.
- Лев – король зверей – указывает на мощь и силу.
- Орел помогает защитить жилище от врагов.
- Аист приносит в дом взаимопонимание и счастье.
- Гусь является символом бдительности, любви и порядка в доме.
- Трубочист является символом удачи.
- Георгий Победоносец защищает дом от любых неприятностей.
- Баба Яга выступает против злого влияния нечистой силы.
При выборе фигурки флюгера для своего дома или дачи, лучше ознакомиться с тем, что она может символизировать.
Необходимо отметить, что существует несколько основных функций, которыми обладает данная конструкция.
- Метеорологическая. Прежде всего, флюгер служит для измерения скорости и силы ветра и указания его направления.
- Защитная. При установке данной конструкции на дымоход, она служит защитой от сильного задувания ветра.
- Отпугивающая. Если на флюгер установить пропеллер и разместить это приспособление не на крыше, а на земле, то вибрации будут отпугивать кротов, грызунов и землероек. Если установить электронный ветряк, то эффект будет сильнее.
- Декоративная. Данное устройство зачастую имеет очень привлекательный внешний вид, поэтому устанавливается на крыше в виде необычного декоративного элемента.
Для чего нужен флюгер
Флюгер нужен для определения направления ветра, если это действительно нужно, например на метеостанциях это необходимо. А так, в основном используется в качестве украшения и некоторой игрушки — всегда интересно понаблюдать, куда дует ветер. Можно проследить по небу и направлению ветра, куда движутся тучи и обойдут-ли они ваш дом стороной.
В сегодняшнее время флюгер является больше украшением жилища, так же ему присваивают некоторые «мистические» свойства, считается, что он оберегает дом. Так же является своеобразным символом дома.
Флюгер так же можно использовать для отпугивания птиц и грызунов (от вибраций в землю), если сделать так, что он будет издавать какие-то звуки при вращении или передавать вибрации в землю по столбу от крутящегося пропеллера.
Символическое значение
Подвижные фигурки на крыше помогали не только определять направления ветра или отпугивать пернатых, но и несли смысловую нагрузку. Устройство украшало и выполняло функцию оберега. Перед тем, как сделать флюгер в домашних условиях, нужно разобраться в значении символов.

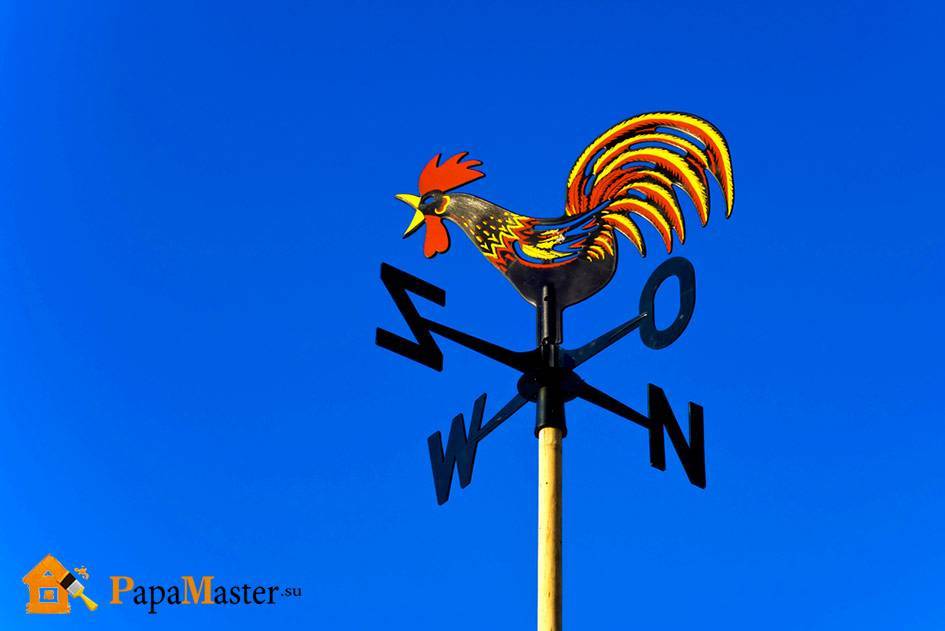

Петух
Традиционная модель была популярной не только в Западной Европе, но и на Руси. Птица просыпается первой, криком оповещая о рассвете. По народным поверьям изображение защищало жильцов от опасности и предупреждало о приближении врагов. Флюгер в виде петуха ограждал дом от пожаров и грабителей.
Птица на флюгереИсточник arno-group.ru
Аист
Модель пользовалась популярностью в Скандинавии. Пернатое считали символом счастья, уюта и обновления поколений. Конструкция в виде одной птицы призывала в дом любовь, успех и процветание. Семьи, желающие детей, устанавливали ветряк в форме двух аистов.
Красивая конструкция Источник eurofluger.ru
Лебеди
Флюгер состоял из пары пернатых, которые плыли или летели навстречу друг другу. Лебеди были приметой супружеской верности, мудрости и взаимной поддержки. Птиц считали символом естественной красоты, целомудрия и олицетворяли большую любовь.
Пара птиц на флюгереИсточник livemaster.ru
Ангел или христианский святой
Конструкцию часто используют верующие люди. Фигурка ангела на флюгере означает духовную близость и символ истинной веры. Георгий Победоносец защитит от зла и неприятелей. Если в доме маленькие дети, то изображение святого Николая принесет в жилище мир и доброту.
Кошка и собака
Животное символизирует стремление к свободе, любовь к независимости. У кошек 7 жизней, которые они посвятят защите семьи до седьмого колена. Домашний питомец одновременно живет в мире людей и духов, поэтому оградит жильцов от завистливых глаз и потустороннего вмешательства.
Ветряк с животнымиИсточник fotokto.ru
Пес символизирует преданность, верность. У собаки отличное зрение и нюх. Зверь бдительно следит за всем происходящим в зоне видимости. Фигурка на крыше распознает посетителей с плохими мыслями и прогонит от порога.

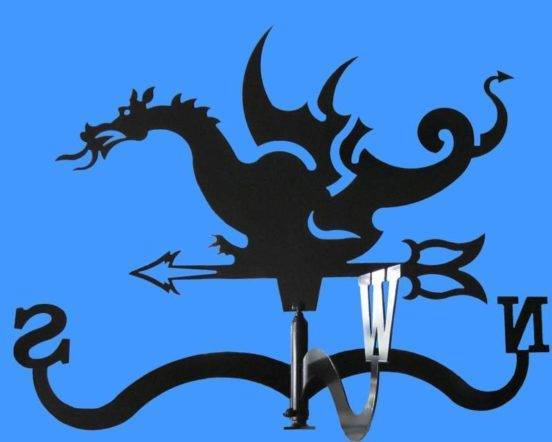

Дракон
В Европе мифическое животное присутствовало на гербах вельмож и символизировало победу над врагами. В Китае дракон привлекал в дом успех, финансовое благополучие и защищал от болезней. На флюгере западного зверя изображали с крыльями и остроконечным хвостом. Восточный вид напоминал длинного змея с лапами и с жемчужиной в пасти.
Мифическое животное на флюгереИсточник westcoastweathervanes.com
Рыцарь
Фигурка вооруженного человека держится за древко флажка. Символ обозначал отвагу, духовное совершенство и силу. Установив конструкцию на крышу, жильцы дома показывали о готовности защитить слабых и угнетенных.
Баба-Яга
Ведьма на флюгере символизирует знание, хитрость и мудрость. В сказках персонаж обитает на границе мира живых и мертвых, не позволяет злу проникнуть в человеческие земли. По приметам, Баба-Яга на крыше защитит от сглаза, материальных потерь и привнесет в дом спокойствие.
Ветряк с колдуньейИсточник 26.teplozhar.ru
Лев или медведь
Гордые звери символизирует смелость, великодушие и благородство. Фигурка льва на флюгере означает способность или желание властвовать окружающими. Конструкция с медведем оградит жильцов дома от потерь и неудач.
Орел или сова
Огромная птица с распахнутыми крыльями – это воплощение силы, ума и внимания к окружающим. Благородный орел на флюгере становился защитником от злых людей и предательства. Благодаря хорошему зрению сова предупредит о враге, проникшему в жилье.
Грифон
Мифическое животное сочетает в себе черты орла и льва. Крылатый зверь обозначает процветание, богатство и могущество. Конструкцию на крышу устанавливают люди, желающие подчеркнуть высокий статус и влиятельность, поэтому не стоит монтировать фигурку на крохотный дачный домик.
Мифическое существо на флюгереИсточник динора.рф
Конь
Лошадь на флюгере символизирует силу, жизненную энергию и благородство. Мощное животное придаст живущим под крышей выносливость, рассудительность и выдержку. Человек на коне (всадник) олицетворяет уверенность в себе.
Парусник
Фрегат на флюгере – символ надежды, целеустремленности и безопасности. Ветряки с парусниками часто устанавливали моряки, которые сходили на берег. Изображение корабля поможет разрушить границы, сдерживающие амбиции и желания.
Место и технология установки флюгера
На крышу дома флюгер можно монтировать в нескольких местах. Главное – выбирать на здании наиболее высокое место. Желательно, чтобы вблизи не было высоких деревьев. Возможные варианты установки:
На башню или конек крыши. Для крепления используют специальные опорные «лапы». В зависимости от количества скатов их может быть 1 или 2.
Монтаж флюгера на башню
На дымовую трубу. Один из наиболее удачных вариантов, поскольку дымоход чаще всего выполнен из кирпича. Для крепления потребуются прочные металлические кронштейны с отверстиями. Если же труба металлическая, то зафиксировать флюгер можно с помощью обжимных С-образных хомутов.
Флюгер на дымоходе
К фронтону. Метод установки подходит для поверхностей двухскатной крыши, которые зашиты кирпичом. Здесь установка производится по аналогии с дымовой трубой.
Флюгер на фронтоне
К стропильной системе. Этот метод установки обеспечивает самую высокую жесткость и устойчивость флюгера. Но он удобен, только когда дом еще строится. Если крыша уже готова, в ней придется делать отверстие, а нарушение целостности кровли потребует дополнительной гидроизоляции.
Устанавливая флюгер на конек крыши, башню или дымовую трубу, необходимо следить, чтобы стрелки указателя сторон света были выставлены правильно. Для этого рекомендуется обязательно использовать рабочий компас
При установке важно учитывать еще несколько нюансов:
- Ось вращения должна быть очень надежно прикреплена к крыше, поскольку именно это место испытывает наиболее сильные нагрузки.
- Еще ось нужно располагать строго вертикально. Лучше для этих целей воспользоваться строительным уровнем. В противном случае рано или поздно конструкция просто завалится набок.
- Все отверстия, сделанные для установки флюгера, в крыше должны быть заполнены герметиком для исключения попадания в кровельное покрытие влаги.
- Для максимальной точности показаний конструкцию необходимо располагать на высоте 9-12 м. На ней ветер будет свободно обдувать весь прибор.
Специалисты рекомендуют монтировать флюгеры в процессе постройки дома. Это удобнее, поскольку еще установлены строительные леса и лестницы, а также в свободном доступе находится стропильная система. В процессе возведения жилища удается закрепить флюгер максимально надежно. В случае с готовой крышей это будет несколько сложнее, и потребует больше времени и сил.
Крепления для флюгеров
В зависимости от места установки флюгера из металла на крышу могут использоваться разные крепления:
Для двухскатной крыши. Подойдет как для незавершенной, так и для готовой кровли. По умолчанию между пластинами крепления обеспечен угол 135°. Но за счет 12 крепежных отверстий, которые расположены на кронштейне, этот угол можно несколько изменить.
Крепления для двухскатной крыши
Для четырехскатной крыши (пирамидальной, конической). Подходит для установки флюгера на башенки. Угол наклона пластин здесь тоже регулируется вручную.
Крепления для четырехскатной крыши
Торцевое. Наиболее простой тип крепления, который представляет собой стержень с приваренной к нему пластиной. Подойдет для монтажа флюгера на торец крыши или фасад.
Крепления для торца крыши
Этапы изготовления
Вне зависимости от выбора материалов и формы фигурки, этапы изготовления будут одинаковыми.
Основными частями конструкции являются ось и ее корпус. Именно от них будет зависеть процесс вращения флюгера. Ось лучше устанавливать на подшипник, причем диаметр ее основания должен четко подходить к диаметру подшипника. Подшипник обязательно нужно закрыть корпусом, для того чтобы на него не попадала влага
Во время изготовления устройства, очень важно соблюсти всю технологию, так как от этого напрямую будет зависеть ее функционирование
- Фигурки, вырезанные по трафарету с помощью плазмореза или выпиленные лобзиком, очень красивы. Из старого флюгера можно изготовить обновленный вариант вентиляторного типа. Он будет выглядеть более современным.
- Первым делом необходимо изготовить флажок. Заранее подготовленный трафарет укладывается на лист металла, закрепляется при помощи струбцин и вырезается при помощи электролобзика. Выпиливание рисунка обычным ручным лобзиком представляет собой очень сложный процесс. Поэтому если имеется электролобзик, то лучше воспользоваться именно им. Если вы предпочли металлу, например, фанеру или пластиковую панель, то можно воспользоваться плазморезом.
- Как только одна часть фигуры вырезана, нужно ослабить крепление и перевернуть лист так, чтобы иметь свободный доступ к другой части. Линии необходимо прорезать аккуратно, чтобы не возникало никаких неровностей. Все работы лучше проводить на металлическом столе.
- После того, как фигура вырезана, ее нужно хорошо отшлифовать при помощи шлифовальной машинки. Маленькие отверстия вырезаются с помощью дрели и зачищаются напильником.
- После изготовления флажка, необходимо сделать стрелу. Ее также лучше выполнить из металла. На него накладывается трафарет и вырезается необходимая форма изделия. Стрела будет включать в себя две части, которые изготавливают по отдельности. Обе детали необходимо хорошо отшлифовать.
- Обе части трубы привариваются к поворотному механизму. В качестве него может быть использован металлический шар либо подшипник.
- После того, как стрела закреплена, можно прикреплять фигурку, подготовленную ранее. Делать это также лучше при помощи сварки для большей надежности конструкции. Флажок необходимо закреплять на одной части стрелы, так как на другой у ее острого конца будет находиться противовес.
Опора
Для изготовления опоры понадобится толстый металлический стержень. Он крепится на конце трубы, в которую также необходимо поместить металлический шарик.
Крышка
Крышка может быть изготовлена из любых материалов, главное, чтобы она полностью соответствовала размерам и хорошо предохраняла подшипник от попадания влаги.
Красивый деревянный флюгер в виде самолёта
На изготовление такого флюгера требуются навыки плотника, но и выглядит он красиво, заодно эти навыки можно и приобрести.
Из относительно сложных инструментов, помимо лобзика, дрели, шуруповёрта и болгарки потребуются:
- тиски и
- электрорубанок (возможно получится обойтись и без него).
Как и в предыдущем варианте сначала изготавливается пропеллер, выглядит такой пропеллер уже куда лучше чем в первом варианте, но и навыков и инструментов требуется больше.
Лопасти пропеллера делаются в данном случае из фанеры. Фюзеляж изготавливается из брусков, выпиливая их лобзиком, подрезается электрорубанком. Все подробности сборки и изготовления рассказаны в видео.
В этом же видео (в конце) показан интересный вариант флюгера с движущимися фигурками. Только зачем-то автор сделал фигурки в которых женщина колет дрова, а мужчина сидит и пьёт… Не красиво, но принцип понять пойдёт.
Рекомендую: Как дёшево построить дом и обустроить свой дачный или загородный участок
Виды флюгеров и их символические значения
Если знатные горожане украшали свои дома флюгарками в виде фамильного герба или всадника-рыцаря, то простой люд всё более изображал на шпилях свою принадлежность к определённой профессии. Над мастерской сапожника можно было видеть флюгер-башмак, а над пекарней — батон. С развитием художественной ковки фигурки-флюгарки начали приобретать изысканный вид и нести определённую смысловую нагрузку. Над печными трубами изображались животные, птицы, корабли, знаки зодиака, сказочные и даже библейские персонажи. Нередко снизу крепили розу ветров с латинскими начальными буквами сторон света (W, N, E, S).
Роза ветров помогает определить направлени ветра
Самой распространённой фигуркой флюгера был петух, который символизировал бдительность и боевой дух, а также защищал дом от врагов и пожаров. В Англии флюгер до сих пор имеет название «погодный петух». Петухи на крышах католических соборов начали появляться ещё в IX веке по указу Папы Римского в честь апостола Петра.
Петух на крыше дома символизирует боевой дух, смелость и блительность
Такой же популярностью пользовался кот. Свободолюбивое животное являлось хранителем домашнего очага и уюта. Считалось, что кот оберегал жилище от потусторонних тёмных сил и приносил в семью счастье и удачу.
Кот дружит с домовым и защищает от тёмных сил
Флюгер-грифон сочетает в себе качества могучего царя зверей и зоркого орла — отвагу, мудрость и наблюдательность. Грифон обладает острым умом, здоровым расчётом и рационализмом.
Грифон сочетает отвагу льва и мудрость орла
Фигурками лошадей украшали свои дома люди с активной жизненной позицией и несметной энергией. Конь является символом знатного рода и благородства.
Фигурка лошади над крышей дома говорит о благородстве и активной жизненной позиции его хозяина
Дракон в китайской мифологии всегда был носителем мудрости и хранителем тайных знаний. Он отвечает за успехи в бизнесе и финансовое благополучие семьи, решившей украсить свой дом его изображением.
Дракон обеспечит вам денежное благополучие
Аисты и лебеди символизируют целомудрие и грациозность, преданность и любовь, взаимопонимание и поддержку. Аистами украшали свой дом семьи, долго мечтавшие о детях и продолжении рода. Особенно популярна фигурка аиста в странах Скандинавии, где она символизирует домашний очаг и покровительствует путешественникам.
Фигурку аиста на крышу устанавливают люди, для которых важны семейные ценности
Фигурки ангелов и изображения библейских персонажей на флюгерах символизируют веру, связь со Всевышним и духовным миром. Они несут обитателям дома счастье, добро, тепло и уют.
Флюгер-ангелочек подарит семейный уют и душевное спокойствие
Флюгерами-кораблями увенчивали здания портовых городов, а позже каждый моряк почитал за честь украсить шпиль своего дома летящим на крыльях ветра парусником.
Корабль на шпиле здания символизировал неудержимость, отвагу и морскую славу
Флюгеры с пропеллерами смотрятся эффектно даже на небольшом ветре. Дополнительное движение лопастей добавляет конструкции невесомости и мобильности.
По скорости вращения лопастей можно судить о скорости ветра
Таким образом, кроме основного предназначения, флюгер является зеркальным отображением внутреннего мира своего хозяина, выступает символом жилища и элементом архитектурного искусства.
Простейший деревянный флюгер с пропеллером
Простой вариант флюгера представлен на видео ниже. Изготавливается из дерева и листов металла (оцинковки). Потребуется некоторый набор инструментов:
- дрель,
- шуруповёрт,
- ножовка по дереву,
- пассатижи, рулетка, карандаш и т.п.
Первым делом изготавливаются лопасти пропеллера из листов жести: нарезаются, обтачиваются. Второе, что требуется — закрепить лопасти пропеллера на деревянном бруске, как это делается, показано на видео.
Пропеллер на гвозде крепится к деревянной планке, на конце которой фиксируется пластина, крыло флюгера. Флюгер центрируется и устанавливается на стойку, опять же с помощью гвоздя.
Пустые пластмассовые бутылки: использовать по назначению
Четыре пустых пластиковых емкости могут стать материалом для изготовления простейшего флюгера. Еще понадобится нож для обрезки, металлический прут, жердь, используемая в качестве оси конструкции. Изготавливать флюгер из пластиковых бутылок начинаем… со сбора пустой тары.
Бутылки кроятся по-разному. У двух из них отрезается для дальнейшего использования верхняя часть (с пробкой) длиной почти до половины емкости. Донышки тоже не выбрасываются, а используются вместе с двумя другими, отрезанными от оставшихся двух бутылок. В итоге получается два отрезанных «верха» и четыре донышка высотой с 200-грамовый стакан.
На каждой из четырех емкостей острым ножом под углом где-то в 45 градусов у линии среза делаем по одному надрезу по косой в виде заусеницы. Это, своего рода крепеж, за который будут цепляться таким же заусенцем детали флюгера. С верхними частями бутылок, заранее подготовленными, поступают следующим образом:
- у одной из них откручивается пробка;
- по центру ее ножом или раскаленным прутом выполняется отверстие – паз для оси, на которой будет держаться вся конструкция;
- пробка с дырой прикручивается на горлышко.
- другой «верх» остается без крышки.
Читать также: Лучшая сталь для меча
Собирается флюгер в такой последовательности. Вначале состыковываются два верха срезанными поверхностями с предварительно выполненными пазами-срезами. Как матрешка, они соединяются между собой легким вкручиванием один в другой. На получившееся «туловище» цепляются косыми срезами в месте соединения донышки. Они должны располагаться вокруг объемного корпуса в одном направлении.
Через нижнее отверстие бутылки продевается пруток, ветка, металлический стержень – все, что можно использовать в качестве оси. Верхним ограничителем будет служить крышка бутылки, в отверстие которой плотно войдет ось флюгера. Конструкция готова. Можно устанавливать в удобном месте. При дуновении ветра легкие пластиковые лопасти начнут вращаться.
Как сделать флюгер
Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:
- При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.
Некоторые изделия больше похожи на произведение искусства
- При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла. Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.
По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.
Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров
Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.
После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.
Металлическое изделие своими руками
Прежде чем узнать, как сделать флюгер своими руками, нужно оценить свои силы. Конструкция из металла — наиболее сложная, но она же и сама добротная.
Прежде чем приступить к работе, следует подготовить шаблон готовой фигуры или подготовить эскиз. Трафареты лучше всего делать на основе картона. Их потом будет легче перенести на металл.
Потребуется сделать чертеж стрелки и поворотной части конструкции, с помощью их будет показываться направление воздуха. На чертеже следует прописать все — параметры стрелки, узла поворота и не только.
Для работы будут нужны такие материалы:
- лист металла до 2 мм в толщину;
- проволока;
- металлические трубки разных параметров и одна профильная;
- шар из металла (его диаметр должен быть равен 80 мм);
- подшипниковый шар с диаметром 15 мм;
- металлопрокат круглой формы на 12 мм;
- железная пластинка.
Для работы требуются специальные инструменты. Нельзя забывать и о средствах личной защиты. Подготовить нужно следующее:
- сварочный аппарат;
- углошлифовальную машину;
- болгарку;
- электрический лобзик;
- напильник дрель со сверлами по металлу;
- зубило и молоток;
- очки, перчатки и специальный костюм для защиты;
- щиток.
Производство элементов по отдельности
Сначала на лист металла нужно нанести шаблон фигурки, которую потребуется вырезать по созданному контуру. Потом он прикрепляется к верстаку и закрепляется с помощью струбцин, чтобы при резке он не двигался. Шаблон по контуру режется лобзиком, затем заусенцы убирают болгаркой, оснащенной шлифовальным кругом. Доступ к отдаленным обеспечивается благодаря тонкому напильнику. Мелкие декоративные элементы изготавливаются с помощью дрели, проволоки и других вещей.
Стрелка для определения направления воздуха тоже вырезается с помощью лобзика по контуру, нанесенному на лист металла. Стрелку делают не полностью сразу, а только оперение и указательный элемент. Эти части привариваются к профильным трубам, причем оперение к одному прутку, указатель же — ко второму. Хорошо нужно зачистить сварочные стыки.
Следующая часть работы — производство поворотного узла. Нужен стальной шар, на нем выполняется сверлом делается отверстие. Крышка должна быть присоединена сварочным аппаратом к отрезку трубки нужного размера. Чтобы стрелочные трубки плотно примыкали к шару, с обеих противоположных сторон делаются незначительные углубления. К ним приваривают два конца стрелы, потом к шару нужно присоединить стержень на основе профильной трубки и частично круглую трубку.
Как правильно закрепить
Когда готова часть стрелы с возможностью поворота, можно зафиксировать фигурку флюгера на шарике из металла. Для плотной стыковки основания с шаром, ее не целиком вырезают как полукруг и сварочным способом присоединяют к шару. Обязательно нужно следить, чтобы между стрелкой и поворотом был соблюден угол в 90 градусов. Ту или иную фигуру устанавливают на оси таким образом, чтобы имелся противовес с двух сторон.
Для свободного движения флюгера подготавливается опорный стержень. С этой целью в медную трубу помещается круглый прутик, затем элементы свариваются между собой. Подшипниковый шарик вставляется в широкую трубу и обрабатывается смазкой. Туда же ставится и медная труба. Готовую конструкцию осталось покрасить и поставить на крыше.
Стальной флюгер
Из толстой листовой стали (2-5 мм) получится сделать флюгер крепкий и долговечный. При работе с материалом у мастера должны быть навыки, иначе сложно вырезать нужную конструкцию. Из оцинковки создают объемные указатели сторон света, которые потом окрашивают автомобильной эмалью.
Декоративные детали
Трафарет флажка флюгера в натуральную величину фиксируют двусторонним скотчем на стальном листе. Контур по краю в домашних условиях наносят методом кернения (точечно). Крепкое шило или узкое зубило ставят острием на рисунок. Аккуратно молотком бьют по рукоятке. Должны получиться вмятины одинакового размера, по которым заготовку обрабатывают электролобзиком.
Вырезав одну часть флажка флюгера, лист переворачивают. В домашних условиях действуют медленно, стараясь получить ровные, прямые края. Фигурку обрабатывают шлифовальной машиной или зачищают бумагой с мелким зерном.
Стрелку часто вырезают отдельно от флажка флюгера. Изготовить оперение и наконечник в домашних условиях легче трафаретным способом. Чертеж прикладывают к стальному листу, переносят контуры. Лобзиком вытачивают детали, тщательно шлифуют и приваривают к противоположным сторонам стержня.

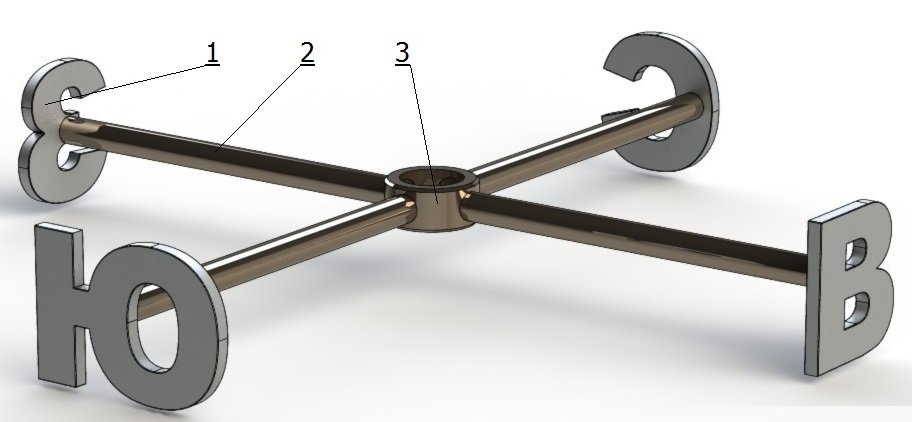

Розу ветров для флюгера в домашних условиях легко сделать из прута. Две одинаковые стрелы соединяют к корпусу под углом 90 градусов. На концах устанавливают начальные буквы латинского алфавита или кириллицы. Литеры вырезают из стали трафаретным способом.
Поворотный механизм
Флюгер под порывами ветра должен двигаться, поэтому повторный механизм – важный элемент конструкции. Чтобы устройство реагировало на малейшее движение, надо подобрать чувствительный вариант. Вместо подшипника в домашних условиях используют металлический шарик, который идеально поместится между двумя соединяющими элементами.
Для создания поворотного механизма для флюгера берут два отрезка трубы разного диаметра. Элементы должны легко помещаться один в другой. Между частями оставляют зазор в 2 мм. Широкую деталь запаивают с одного конца, потом присоединяют флажок со стрелками.
Металлический флюгерИсточник pinterest.com
Труба меньшего диаметра – это стержень для установки розы ветров. Компонент закупоривают с одной стороны, открытым концом потом будут крепить к крыше. Внутрь большей детали заливают машинное масло, помещают металлический шар. Корпус устанавливают в остов.
Обработка конструкции
Чтобы флюгер прослужил долго, стальные элементы защищают от погодных капризов. В домашних условиях наждачной бумагой удаляют следы ржавчины и шероховатости. Очищенную поверхность покрывают двумя слоями автомобильной грунтовки, потом окрашивают.
Стальной флюгер можно красить эмалью для наружных работ. В домашних условиях отлично подойдут как аэрозольные варианты, так и недорогие масляные. Если надо надолго сохранить привлекательность металлической конструкции, то используют декоративную молотковую краску. Любой состав сохнет минимум 2 суток, после чего можно устанавливать на крышу.
Из чего можно сделать флюгер
Выбор материала для устройства – дело творческое. Изобретательные мастера используют не только традиционный металл и дерево, но и разные подручные материалы. Но что остаётся неизменным – ось должна быть металлической. Самый подходящий диаметр стержня – 12-18 мм. Помните, что сечение оси должно подходить к диаметру роликовых или шариковых подшипников.
Чем меньше общий вес флюгера – тем лучше, поэтому не стремитесь использовать массивные и тяжеловесные детали
Металлические и деревянные конструкции
Металлическая пластина для указателя ветра может быть стальной, алюминиевой или медной. Медные со временем слегка зеленеют, это придаёт флюгеру старинный вид. В продаже есть готовые металлические пластины разной формы с антикоррозийным покрытием.
Обычно декоративная часть имеет ширину до 70 см
Деревянные модели обычно делают из тонкой доски или фанеры. Такие конструкции считаются детскими. Они недолговечны и неэффективны. Но фанерную модель можно ярко раскрасить, а изготовить такую фигурку можно с помощью обычного лобзика. К сожалению, деревянные конструкции служат не больше года.
Флюгеры постоянно подвержены воздействию ветра, дождя, солнца и низких температур
Изготовление флюгера из подручных материалов
Домашний мастер, в принципе, может сделать красивый флюгер из чего угодно: из пластиковых бутылок (очень популярный вариант), старых пластинок или дисков и прочего подручного материала. Вот небольшой видеопример такой работы, в котором основой служит обычная полиэтиленовая бутылка:
Watch this video on YouTube
Применяемые материалы
Для украшения домов применяют флюгеры, изготовленные из самых разнообразных материалов.
Конструкция металлического флюгера.
Обращение с ними требует различных навыков, инструментов и оборудования.
- Дерево. Это легкий и простой в работе материал, проверенный веками. Для обработки древесины нет необходимости в сложных инструментах и профессиональных навыках. Для изготовления ветряка необходимо брать водостойкую древесину с хорошими гидрофобными качествами. Дерево необходимо пропитывать специальным составом, который сохранит его от сырости и насекомых. Но существенным минусом изделий из древесины является ее низкая прочность и недолговечность.
- Сталь. Это довольно прочный материал, устойчивый к сильному механическому воздействию. Сделать флюгер можно из черной или нержавеющей стали. Нержавейка устойчива к коррозии и имеет почти неограниченный срок эксплуатации. Обычная сталь может прослужить довольно долго при условии периодического обслуживания и ремонта. Но, учитывая место установки флигеля, выполнение этой задачи представляет довольно большую сложность.
- Медь. Этот металл достаточно прочен для того, чтобы выдерживать сильные порывы ветра. Листовую медь довольно легко резать и пилить. Немаловажным фактором является то, что для соединения между собой медных деталей можно применить пайку. Мягкость материала дает возможность обрабатывать его способом чеканки. Кроме того, на медь можно нанести серебро, используя реактивы для проявления фотографий. Металл устойчив к коррозии и не нуждается в дополнительной отделке.
- Пластик. Современные полимерные материалы имеют достаточную прочность и устойчивость к ультрафиолетовому излучению. Пластик легко поддается всем видам обработки. Его можно пилить, клеить или паять. Полимерные пластики не теряют своих качеств при сильном нагревании или охлаждении.
- Фанера. В работе допускается использование только многослойной водостойкой фанеры. Но, долго служить изделие из фанеры не будет. Даже покрытие из нескольких слоев краски не спасет его от разрушения. Если флигель из фанеры проработает один год, это будет считаться большой удачей.
При выборе материала для работы следует учитывать конечную цель изготовления флигеля. В любом случае лучше выбрать материал долговечный, который прослужит много лет.
