Ворота из профлиста своими руками

Чертеж откатных ворот из профнастила

Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда

Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся

Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.

Пример

Если ширина проема равна 3 метра, то прямоугольная часть ворот должна быть 3,2 метра, противовес — 1,5 метра, а общая ширина рамы — 4,7 метра.

У откатных ворот есть два каркаса: несущий и вспомогательный.

На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм.

Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм.

Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.

Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг. Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.

Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм.

Пример

Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра. Для них нужны:

• 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м, верхнего — 4,2 м, боковых — 2 м, гипотенузы в противовесе — 2,82 м);
• 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м, двух боковых и трех ребер жесткости — 2 м);
• 16 м² профлиста для зашивки створки с обеих сторон.

Следовательно, вес откатных ворот 4 метра из профнастила будет равен:

где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.

Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса. По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам

Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу

По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.

Вес откатных ворот из профнастила

Ширина ворот, м	Высота ворот, м	Вес, кг
3	2	124
4	158
5	193
6	228
3	3	164
4	209
5	255
6	300

Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров, далек от 400 кг даже при высоте 3 метра. Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.

Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.

На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.

Изготовление калитки своими руками: этапы работ, фото

Пока фундамент набирает необходимую прочность, можно приступить к сборке калитки.

Сварка рамы

Для изготовления рамы своими руками необходимо подготовить:

• профильную трубу 60х30 или40х40;
• профнастил для поперечин;
• сварочный аппарат;
• состав, защищающий металл от коррозии;
• краску;
• инструмент для резки металла.

Согласно подготовленной заранее схеме из трубы нарезаются заготовки, края которых нужно сделать под углом в 45 градусов. Предварительно профильную трубу следует очистить от ржавчины металлической щеткой.

Чтобы придать конструкции большую жесткость и облегчить установку замка, между большими сторонами рамы, по ее высоте вставляются две поперечины.

Чтобы углы рамы получились прямыми, ее заготовки рекомендуется закрепить в самодельном кондукторе, который можно сделать своими руками:

1. Из листа толстой фанеры вырезается полотно, размеры которого на 50 мм должны превышать размеры будущей калитки.
2. Прижимать элементы рамы к полотну будут струбцины, которых должно быть в два раза больше, чем сварных швов.

Замерив диагонали рамы и проверив все углы, между ее нижней и верхней перемычками устанавливаются сначала поперечины, а затем струбцины. Необходимо проследить, чтобы струбцины были расположены на небольшом расстоянии от места сварки.

Еще раз тщательно проверив параллельность сторон, можно приступать к сварке. Струбцины нужно будет убрать только после того, как остынут все швы.

Сваренный каркас обрабатывается антикоррозийным составом и к нему сплошным швом привариваются петли. После того как рама будет покрашена, ее изготовление можно считать законченным.

Монтаж калитки из металлопрофиля

С помощью электросварки петли крепятся на намеченные места опорных столбов и после проверки на открывание и закрывание обвариваются сплошным швом. Правильно установленная рама самопроизвольно открываться и закрываться не будет.

Далее по измеренным меркам вырезается металлопрофиль и крепится к раме при помощи саморезов. В готовую конструкцию врезается замок.

Установка замка на калитку и ворота из металлопрофиля

Выбирать замок следует исходя из того, в какую сторону открывается калитка или ворота. Если она будет открываться наружу, то приобрести необходимо врезной замок. Если полотно будет открываться внутрь, то замок может быть и накладным, и врезным.

Установка ручки и замка производится на высоте примерно в 90 см.

1. Вдоль длинных, отмеченных на полотне сторон замка с помощью болгарки делаются прорези.
2. По размеченной полосе коротких сторон дрелью высверливаются отверстия, которые должны быть расположены как можно ближе друг к другу.
3. С помощью напильника отверстие доводится до нужной формы.
4. Борфрезом по металлу для сердечника выпиливаются круглые отверстия.
5. Высверливаются отверстия для монтажных винтов, и замок устанавливается на калитку или ворота.

Теперь в опорный столб необходимо врезать вторую часть замка. Для этого замок закрывается и отмечается место, куда будет заходить запорный элемент.

Если в замке отсутствует приемный блок, то в опоре просто высверливается отверстие, которое до нужной формы доводится напильником. Для замка с приемным блоком дополнительно нужно будет сверлить отверстия для крепежей.

Установка столбов и закладных деталей

Когда составлен порядок действий, можно приступать к обустройству фундамента. Его вид выбирается исходя из особенностей грунта, предстоящей нагрузки.

Определить, оптимальный вид основания поможет эта статья: «Фундамент для ограждения».

Вариантов столбов тоже несколько:

• металлические;
• винтовые сваи;
• кирпичные или каменные;
• бетонные (из блоков).

Под профтрубы можно не делать основательный фундамент, а просто забетонировать каждую стойку.

Хорошо смотрятся кирпичные или каменные столбы. Под них потребуется фундамент глубиной от 1 м

Армирование обязательно, причем важно оставить закладные из арматуры, к которым потом получится приварить трубы для фиксации петель. По центру вставляется металлическая опора и вокруг нее выполняется кладка кирпича

Типы забора и схема монтажа

Ограждения из профнастил можно классифицировать:

• по материалу для изготовления столбов — из кирпича, бетона, металлических или асбоцементных труб, дерева;
• по способу сборки каркаса — с помощью механического крепежа или сварки;
• по виду крепления листов — саморезами или заклепками;
• по количеству рядов лаг — при стандартной высоте до 2,2 м укладывается 2 ряда прожилин, выше — 3 ряда.

Конструкции могут быть совсем простыми, состоять из стоек, лаг и профнастила, или украшаться художественной ковкой, вставками из дерева, поликарбоната.

Монтаж забора проводится по общей схеме:

• Разметка.
• Установка опор.
• Монтаж горизонтальных лаг.
• Устройство каркаса для ворот и калитки.
• Крепление листов.
• Заключительная отделка.

Фото забора из профнастила на ленточном фундаменте

Различия в последовательности операций для разных типов заборов несущественные и состоят в основном в устройстве опор. Это, пожалуй, самый ответственный этап, определяющий долговечность всего сооружения в целом.

Технология изготовления

Процесс монтажа происходит в несколько этапов: в самом начале составляется чертеж, собирается каркас. Затем необходимо провести разметку, установить опорные сваи, закрепить их и обшить створки

Также необходимо особое внимание уделить обработке рамы и несущих столбов: чем качественнее они сделаны, тем дольше простоит конструкция

Это интересно: варианты современных ворот для частного дома.

В данном видео рассмотрим распашные ворота:

Чтобы изготовить простые ворота из профнастила понадобится:

• профилированный лист (С8 или С10);
• металлические уголки;
• трубы;
• саморезы;
• петли;
• наждачная бумага;
• рулетка;
• угловая шлифовальная машинка;
• сварочное оборудование;
• антикоррозийное средство;
• ручной бур.

Особенности конструкции ворот распашного типа

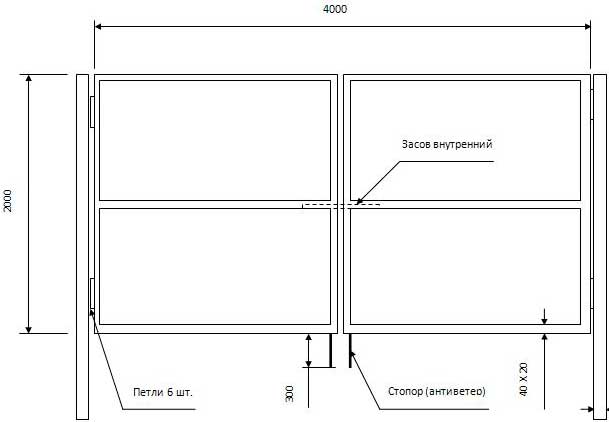

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли. чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Виды конструкции

Ворота из профнастила бывают разных видов. Выбор конкретного вида связан с пожеланиями хозяина и практической функцией, которая будет возложена на ворота.

Распашные ворота – одна из популярных конструкций. Ее используют владельцы загородных участков и многие садоводы на своих участках.

Сущность конструкции заключается в двух стойках для опоры, на которые помещаются створки, навешанные на цилиндрические петли.

Раскрытие ворот осуществляется вручную, но уже появились системы, при которых монтируется специальный электропривод для выполнения команд через пульт.

Наличие калитки предполагается у ворот, имеющих большой размер. В последнее время встроенная калитка в заборе из профнастила — не редкость, но для экономного мастера это лишняя трата денег. При таком виде ворот легко рассчитать фундамент и установить его.

Суть фундамента в двух столбах забетонированных в землю

Еще одно преимущество распашных ворот – возможность установки без помощи специалистов, что существенно экономит денежные средства. Ворота с подобной установкой прочны и при правильном использовании прослужат много лет.

Недостаток такого типа ворот – необходимость пространства под открытие створок. Особенно явно он проявляется в зимнее время, когда во дворе лежат снежные массы.

Видео-инструкция с пошаговым изготовлением дачных распашных ворот от чертежа до готового изделия:

Они гарантируют наличие свободного пространства. которое иногда необходимо для того, чтобы поставить транспортное средство.

Достоинства такой конструкции в отсутствии необходимости расчищать место под открытие. В составе ворот направляющий рельс и противовес. Рельс при закрывании и открывании ворот передвигается по специальным кареткам.

Роликовые каретки двигаются в направлении ворот, что предотвращает попадание в них снега и грязи. Если длинна ворот небольшая, то направляющие, по которым передвигаются ролики, устанавливают только в нижней части ворот.

Производят их из металлических профилей. Ворота большого размера рекомендуется оснастить верхним металлическим профилем, но такие конструкции большая редкость и используются, в основном, на крупных предприятиях.

Фундамент в такой постройке играет главную роль. Простого залития цементом недостаточно, в него нужно добавить слой арматуры .

Недостатками такой системы установки ворот являются:

Точное расположение и расчет роликовой системы и противовеса. При неверном подсчете произойдут сбои в открывании ворот и внутренние элементы быстрее износятся. Срок службы такого механизма ниже, чем у распашных ворот. Сложность в залитии фундамента. Опоры таких ворот изготавливают в виде П-образной конструкции с процедурой армирования. Самостоятельное залитие фундамента практически невозможно без привлечения специалистов.

Это еще один вариант со сложной конструкцией, работающий по принципу откатных ворот. Сложность связана с тем, что у ворот две створки, способные раздвигаться в разные стороны. поэтому их конструкция не обходится без рельса, направляющего движение.

Использование таких ворот в узком проеме не рекомендуется, и применение в жилых домах нецелесообразно.

Ворота с элементами ковки, помимо оригинального дизайна. отличаются высокой прочностью .

Изготовить такие ворота самостоятельно нетрудно, главное иметь в наличии аппарат для сварочных работ. Декоративные элементы покупаются отдельно.

При желании использовать дизайнерский проект, любая мастерская подготовит элементы по запросу мастера.

Установка опорной конструкции

Если длина ворот с калиткой не превышает 15 метров, то для монтажа всей конструкции будет достаточно 3 опорных столба. Можно для этого использовать профили круглого или квадратного сечения.

• Как сделать дренаж на участке — секреты мастера как самостоятельно сделать дренаж для слива воды!

• Как очистить водоем: подробное описание как своими руками очистить быстро и просто водоем (130 фото + видео)

• Оформить участок по фен-шуй: особенности расположения, элементы оформления, зоны фен-шуй. Как работать с диаграммой ба-гуа? Секреты украшения сада

Чтобы опоры стояли надежно следует хорошо их углубить, а затем утрамбовать щебенкой свободное место. Перед погружением опоры в грунт следует подумать о защите металла, для этого на профиль наносится грунтовка в 2 слоя.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Конструкции

Чтобы сделать простейшую конструкцию ворот из профлиста, понадобятся 2 распахивающиеся створки на крепком основании. В качестве опоры, на которой с помощью петель они крепятся, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю с заливкой бетонного фундамента. Рама ворот может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас получится более жесткий, но тогда будет ограничение по высоте и во двор не смогут заезжать высокие машины.

Створки ворот, кроме самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, наискосок или крестообразно, какую схему изготовить, зависит от предпочтений хозяина. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев рамы.

Основание, на которое крепится рама ворот из профнастила, может быть изготовлено в виде массивных столбов из облицовочного кирпича, бетона или бута. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. А профилированный лист сочетается практически с любыми строительными материалами.

Металлический запор для таких двухстворчатых ворот устанавливается с внутренней стороны в нижней части створок. Он предназначен для фиксации ворот в закрытом положении.

Замок для распашной конструкции можно выбрать из нескольких вариантов. Простейший вид – это металлический шпингалет, который можно найти в любом строительном магазине или изготовить самому из подручных материалов. Другой способ надежного закрытия – это сдвижной запор из петель и оцинкованной задвижки с ручкой. Если не хочется мудрить, то есть возможность просто приварить к створкам с внутренней стороны две петли и повесить на них походящий навесной замок.

Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но каркас будет иметь более сложный вид. Для калиточной рамы в одной из створок надо делать дополнительные вертикальные перемычки, стоит заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.

Одностворчатые распашные ворота для машины делают редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.

Оригинальны идеи раздвижных автомобильных ворот из оцинкованного профиля, которые для открытия-закрытия двигаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для них надо установить направляющие рельсы и приварить ролики для движения, а для мягкого хода использовать пружины или амортизаторы. Зато открывать их будет легко, они экономят свободное пространство.

Раздвижные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно монтировать электрический привод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.

Достоинство раздвижных ворот состоит еще и в том, что для них достаточно одной створки. Надо просто сварить раму из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.

Симпатичную конструкцию ворот из профлиста можно создать, повесив над ними небольшую крышу или арку из того же материала. Кроме красоты, она будет еще и полезной – защищать замок, запор и другие металлические детали от дождя.
