Технология укладки тротуарной плитки своими руками

Заполнение швов сухой смесью

Как только плитка полностью высохнет – можно переходить к заполнению швов. Для этого сухую смесь аккуратно распределяют по поверхности посредством метлы и лопаты.

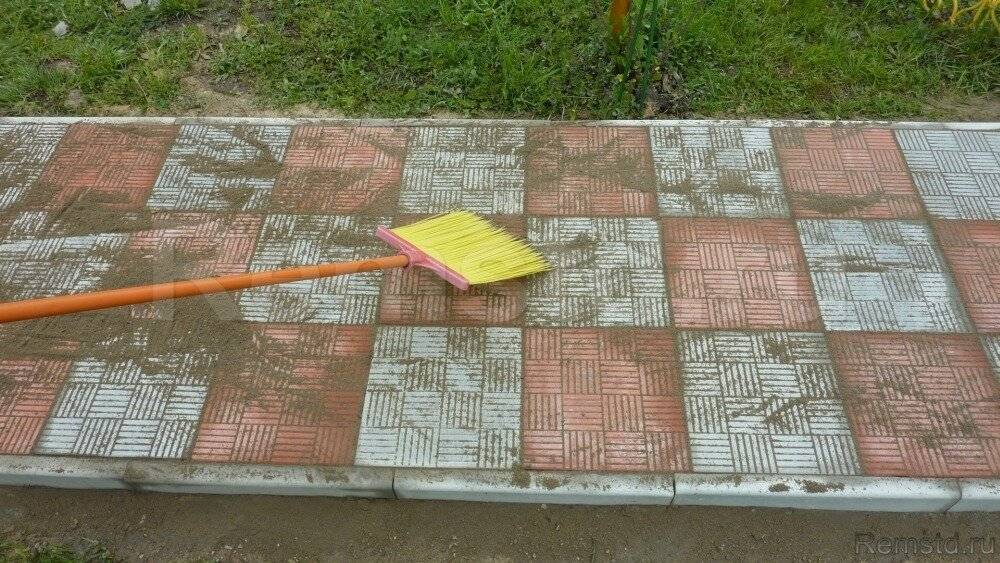

Заполнение швов в тротуарной плитке при помощи метлы

Далее, для уплотнения швов их обрызгивают водой из распылителя (без излишнего вымывания). При необходимости смесь в них добавляется несколько раз.

Далее поверхность намоченной плитки накрывается пленкой, что обеспечивает равномерность схватывания цемента. Кроме того, изоляция пленкой позволяет удерживать влагу в растворе и исключить возможность растрескивания.

Важные нюансы, можно ли избежать ошибок?

При расчете габаритов тротуара важно учитывать размеры плит для предотвращения большого объема работ по обрезке элементов и сокращения отходов. Схема монтажа блоков “шахматкой” наиболее экономична, при укладке по диагонали объем отходов увеличится

Для создания долговечного покрытия необходимо сделать стоки для воды и обеспечить уклон поверхности. Перепад должен составлять 5 мм на 1 м.

Работы по подготовке раствора выполняют на рабочем месте, состав смешивают небольшими порциями. Температурный режим рекомендован до 0°С. При минусовой температуре раствор бетона застывает, монтажные работы не проводятся.

Изделия, выполненные методом вибролитья, специалисты рекомендуют выкладывать на клеящую основу, цементный состав может повредить блоки, материалы не соответствуют по фактурам и цветовой гамме. Клей на вибролитые плиты наносится тонким слоем, обеспечивая надежное сцепление с поверхностью дороги.

Для укладки на бетонную поверхность должны использоваться плиты с морозостойкостью 200 циклов, прочностью на сжатие около 3 МПа, показателем истираемости при эксплуатации 0,7 г/см², параметрами водопоглощения около 5%.

Материалы должны быть с ровной геометрией в соответствии с линейкой размеров, отсутствием пористости на поверхностях, без внешних и внутренних трещин, с ровным тонированием.

Плюсы и минусы

Отмостка представляет собой влагонепроницаемое покрытие, проходящее по всему периметру здания с легким уклоном в направлении от строения. Монтируется для защиты фундамента строения от талых и ливневых вод.

Долгие годы для обустройства отмостки использовался бетон, однако несмотря на свою доступность и низкую цену в последние годы он уступил свои позиции гибкой, но плотной брусчатке. Такая популярность последней объясняется её несомненными достоинствами и исключительными эксплуатационными характеристиками.

  1. Длительный период службы. Даже спустя несколько лет использования, тротуарная плитка смотрится красиво и сохраняет свой декоративный вид. По утверждениям специалистов она будет защищать здание не менее 30-40 лет. Покрытию не страшно негативное действие осадков, колебаний температур и других неблагоприятных факторов.
  2. Возможность монтажа брусчатки своими собственными руками. Для того чтобы выполнить дорожку из тротуарной плитки, домашнему умельцу совсем необязательно обращаться к услугам наемных специалистов-укладчиков, а также использовать дорогостоящее оборудование. Выполнить все необходимые работы можно очень быстро и просто, без предварительного оформления армирующего каркаса.
  3. Декоративный вид. Плитка имеет красивую поверхность, она представлена в большом выборе расцветок, текстур и дизайнерских решений. Брусчатка всегда смотрится эстетичнее бетонных и асфальтобетонных покрытий, она гармонично сочетается с садовыми тропинками и другими элементами ландшафтного дизайна. Сад и другие, примыкающие к отмостке зелёные участки, выглядят более ухоженно и аккуратно.
  4. Стойкость к УФ-лучам. Под действием ультрафиолета материал сохраняет свою плотную и твердую структуру. Даже в самые жаркие дни он не растрескивается и не меняет оттенка.
  5. Экологичность. Тротуарная плитка безопасна. Она не выделяет вредных летучих испарений, поскольку для её изготовления используются только натуральные материалы.
  6. Ремонтопригодность. При необходимости починить плитку можно снять отдельные фрагменты конструкции без демонтажа всей отмостки. После выполнения всех работ плитку также просто положить вновь.

Впрочем, у тротуарной плитки есть и недостатки. Так, после таяния снегов и затяжных дождей, сквозь зазоры между плитами влага просачивается в грунт. Там она застаивается и, как следствие, начинается постепенное разрушение конструкции. Гигроскопичность брусчатки приводит к тому, что при резком понижении температуры на поверхности появляется наледь.

Кроме того, постоянное повторение циклов заморозки и разморозки вызывает преждевременное разрушение структуры материала изнутри. Таким образом, плитка не дает возможности на 100% защитить фундамент от неблагоприятного воздействия влаги.

Кроме влаги тротуарная плитка впитывает и другие жидкости. Например, если отмостки вплотную примыкают к стоянке для транспортных средств, то плитка будет впитывать выхлопные газы и бензин. В жаркие дни, при прогреве, канцерогенные пары начнут испаряться и могут причинить вред проживающим в доме людям. Если на плиточном основании проживает собака в будке, то летом воздух на этом участке будет наполнен неприятным запахом испражнений питомца.

При неправильно выполненной укладке между отдельными плитками начинает прорастать трава, а это также разрушает их структуру.

При покупке брусчатки всегда велик риск «нарваться» на низкокачественные мягкие изделия, произведенные кустарным способом. Малоизвестные составляющие и нарушение технологии, а также несовершенство оборудования для выполнения прессования самым плачевным образом сказывается на эксплуатационных характеристиках и качестве готовой плитки. Такая брусчатка начинает ломаться почти сразу после укладки, а зачастую она слишком сильно впитывает воду и не выдерживает массы человека. Отличить подделку от плитки, изготовленной с соблюдением всех установленных стандартов, очень просто. Для этого надо просто постучать плиткой о плитку — если перед вами качественный товар, то вы обязательно услышите легкий звон.

Разнообразие тротуарной плитки

По своей форме штучные материалы для мощения дорожек и площадок делятся на два вида:

  1. плитка: модули с большим отношением длины к толщине;
  2. брусчатка: небольшие камни с малым отношением длины к толщине, почти кубической формы.

По материалу плитка и брусчатка делится на несколько видов.

Цементно-песчаная

Из названия понятно, что сырьем выступает цементно-песчаный раствор, часто с добавкой гранитного отсева. Это недорогой и потому популярный вид покрытия.

Практикуют три способа изготовления:

  1. вибропрессование. Залитый в формы раствор помимо вибрации подвергается давлению пресса. Производство такой плитки возможно только в заводских условиях. Она стоит дорого, обладает повышенными прочностью и износостойкостью, укладывается в местах с большой проходимостью или высокими нагрузками. Поверхность получается шероховатой, так что покрытие присыпают только в сильный гололед;
  2. вибролитье. Раствор засыпается в формы, впоследствии устанавливаемые на вибростол. Вибрация уплотняет бетон, выгоняя из него воздух. Такая плитка подходит для укладки во дворе частного дома. Стоит относительно дешево. Может изготавливаться в кустарных условиях. Недостаток: в мороз даже слегка влажная плитка становится скользкой, ее обязательно нужно посыпать песком;
  3. гиперпрессованная. Формовка производится без вибрации — только прессом. Это позволяет полностью автоматизировать процесс, благодаря чему плитка при достаточно высокой прочности стоит дешевле вибропрессованной.

Полимер-песчаная

Связующим вместо цемента выступают полимеры, то есть пластмасса, достоинства покрытия:

  • долговечность, обусловленная высокой стойкостью к истиранию;
  • высокая морозоустойчивость: поры отсутствуют;
  • богатая, яркая расцветка;
  • небольшой вес: упрощается доставка.

Недостатки: со временем плитка, в отличие от цементно-песчаной, может деформироваться; также у нее высокий коэффициент теплового расширения.

Прочие разновидности

Кроме вышеперечисленных видов производится еще:

  1. клинкерная. Модули формуют из особой глины и затем обжигают при температуре 1200 С. Плитка получается прочной, с шероховатой расцветкой и разнообразной гаммой естественных пастельных тонов. Стоимость — сравнительно высокая;
  2. резиновая. Сырьем служит смесь каучука, полиуретана и наполнителя. Плитка нескользкая и смягчает удар при падении, потому идеально подходит для укладки вокруг бассейна и на детских игровых площадках;
  3. гранитная. Дорогое покрытие представительского класса с высокой прочностью и износостойкостью.

При всем разнообразии цементно-песчаные модули остаются наиболее востребованными. Пластичность сырья позволяет придавать им любую форму.

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки – схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) – схемаБордюр и поребрик для тротуарной плитки – схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

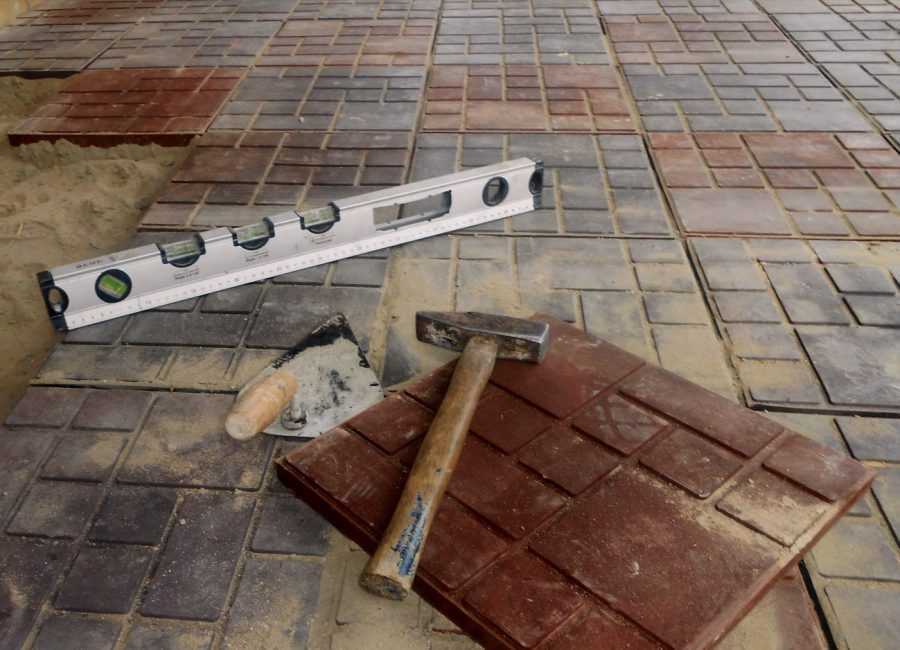

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:

плитка выкладывается от нижней точки в сторону повышения;

кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;

установка плитки круговым способом начинается от центра рисунка.

Установка плитки круговым способомУкладка плитки кругом

начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.

плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

“Посадка” тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки

Подробная инструкция: кладу плитку правильно

Как правильно положить тротуарную плитку? Ответ прост: поэтапно. Вся поэтапная работа проводится строго по правилам, что помогает избежать дефектов и получить качественный результат.

Бетонная подушка

Укладывать тротуарную плитку легче, если воспользоваться георешеткой. Такая решетка представляет соты из синтетического материала, которые устойчивы к гниению. Подобная конструкция прослужит более 50 лет. Она создает прочный каркас, который армирует насыпные материалы.

Проходит монтаж в следующем порядке:

  • Георешетка кладется на дно, после чего асыпают щебнем на 15 см. Край решетки ниже уровня щебня, так она не помешает трамбовке.
  • Утрамбовывается щебень подушки.
  • Сверху кладется армирующая сетка.
  • По разметке ставится опалубка, в нее заливают бетон.
  • Для предотвращения холодных швов, понижающих прочность, бетон заливать непрерывно сразу после изготовления. Чтобы устройство бетонного основания было плотным, нужно сразу после заливки при помощи погружного механизма отвести пузыри воздуха.
  • Если площадь работ большая, необходимо делать каждые 3 метра температурный шов. Поэтому перпендикулярно опалубке и земле ставятся доски. После их придется устранить. До того как брусчатка уложена, нужно с помощью эластичного состава заполнить швы. Таким образом подушка защищена от разломов.
  • Дренажные отверстия наполняются щебнем.
  • Когда брусчатка уложена, под нее попадает влага. Для отвода монтируют асбоцементные или полипропиленовые трубы. Их верхний уровень на одной высоте с верхом бетонной подушки, а низ — на прослойке щебня.
  • Уборка опалубки после застывания цемента.

Готовая основа

Монтаж бордюра

При помощи мастерка бетон выложить в ров. Затем сверху поочередно ставятся камни бордюра. Их при помощи резиновой киянки вгоняют вниз в клей. Расстояние между ними заполняется жидким бетоном.

В результате верхний уровень бордюра находится на 30 мм ниже верхнего уровня брусчатки. Иначе водяной сток затруднен. Через 24 часа зазоры, образовавшиеся между камнями и траншеями, засыпать песком.

Если делать как советует описание, забетонированный бордюр получится надежным и долговечным.

Укладка бордюров

Как проводить укладку на улице

Как уложить тротуарную плитку? Какова должна быть ее толщина? Какой нужен клей для тротуарной плитки? Эти вопросы задает человек, решивший приобрести данный материал.

Толщина плит зависит от назначения. Если целью является создание тротуара, то достаточно 5 см толщины. Если брусчатка нужна для изготовления автомобильных подъездов, то минимальная толщина — 6 см.

Укладка

Можно ли класть обычную тротуарную плитку на бетон при помощи сухой песочно-цементной смеси и цементно-песочного раствора? Да. Оба вида подойдут для этой работы. Есть два варианта того, как укладывать материал при помощи сухой песочно-цементной смеси (ПЦС):

В данном случае используется хорошо просеянный песок. Пропорции песка для изготовления раствора — 3 доли на 1 долю цемента. Раствор, если правильно приготовлен, по консистенции похож на густую сметану. При помощи мастерка наносится 3 см равномерным слоем на бетонную подушку. После чего начинается укладка тротуарной плитки на бетонный раствор по схеме. При помощи резиновой киянки брусчатка вбивается в раствор, после чего при помощи строительного уровня выверяется горизонтальная поверхность. Если использовать сухой ЦПС, необходимо насыпать его поверх бетона слоем толщиной в 4 см. Затем при помощи правила или обычной доски выровнять поверхность. На эти основы выкладывать брусчатку

Чтобы плиточный настил получился качественным, важно правильно приготовить смесь из 6 частей песка и 1 части цемента. И после работ полить водой площадку, чтобы она попала под настил на клей и заставила его застыть

Когда монтаж завершен, потребуется заделка швов. В них кладут сухую ЦПС и поливают водой. И так несколько раз, пока не прекратит усадку. Спустя 3 дня убираем мусор и промываем водой из шланга.

Завершающий этап

Монтаж плитки на старое основание

Как класть тротуарную плитку на старое бетонное основание? Это актуальный вопрос. Ведь новая дорожка прокладывается взамен старой, еще сохранившей стяжку.

Для начала убедиться, что на старый бетон не подействовало время, он не раскрошился,  не образовалось серьезных дефектов. Перед тем как класть плитку на старое основание, нужно очистить от мусора. Затем зашпаклевать маленькие ямки и устранить выпуклости. После чего процесс повторит стандартную укладку.

Уложенная плитка

Еще больше информации вы найдете в этом видео:

Средняя оценка

оценок более 0

Поделиться ссылкой

Разметка

При оформлении отмостки из брусчатки крайне важно провести точную разметку. Для этого в углах ложа фиксируют металлические или деревянные колышки и натягивают между ними веревку

Натяжение должно быть максимально ровным и прочным, при проведении работ лучше взять строительный уровень. В соответствии с установленными нормативами СНиП III-10-75, не допускается искривления кромки свыше, чем на 10 мм. Это требование обязательно при укладке брусчатки на прямолинейных участках. В остальном же качество разметки непосредственно зависит от подобранных параметров вашей будущей отмостки. Все остальные измерительные действия выполняются уже после подготовки траншеи.

Как можно применять форму?

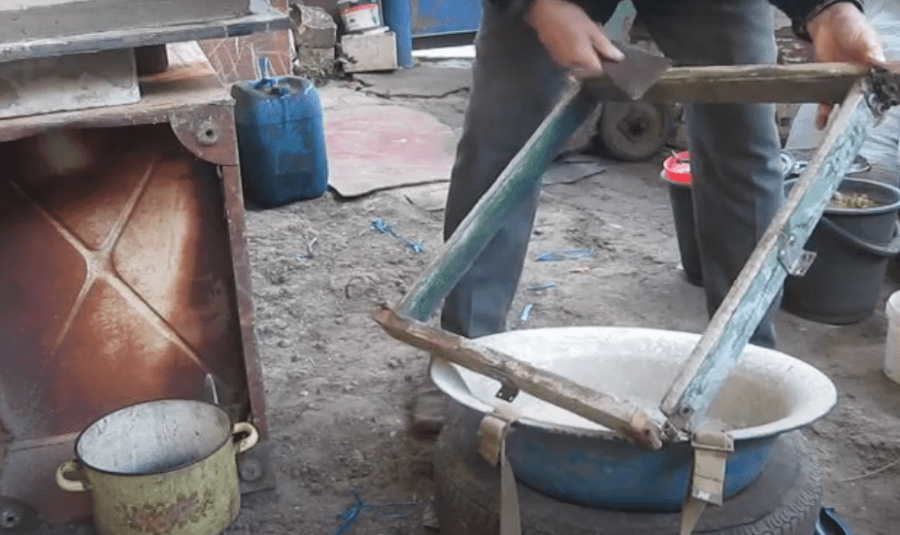

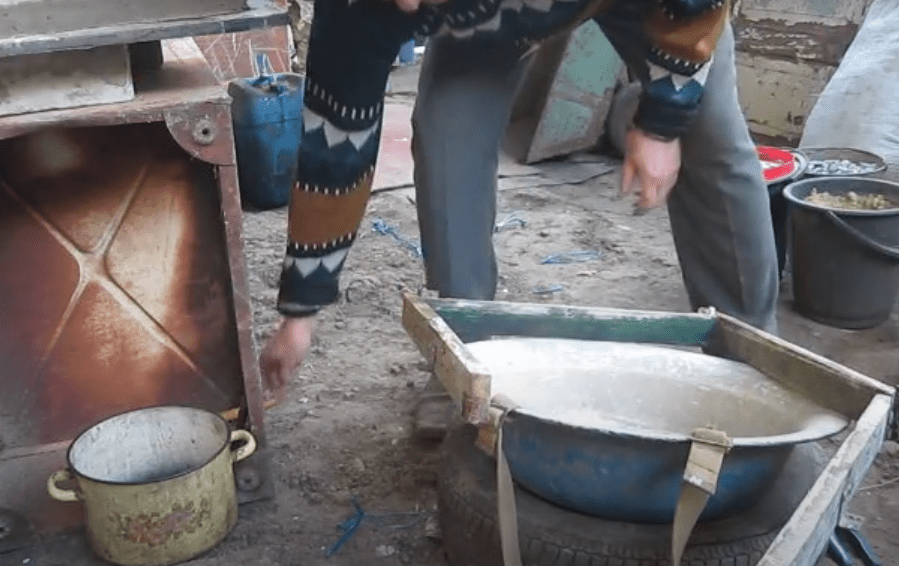

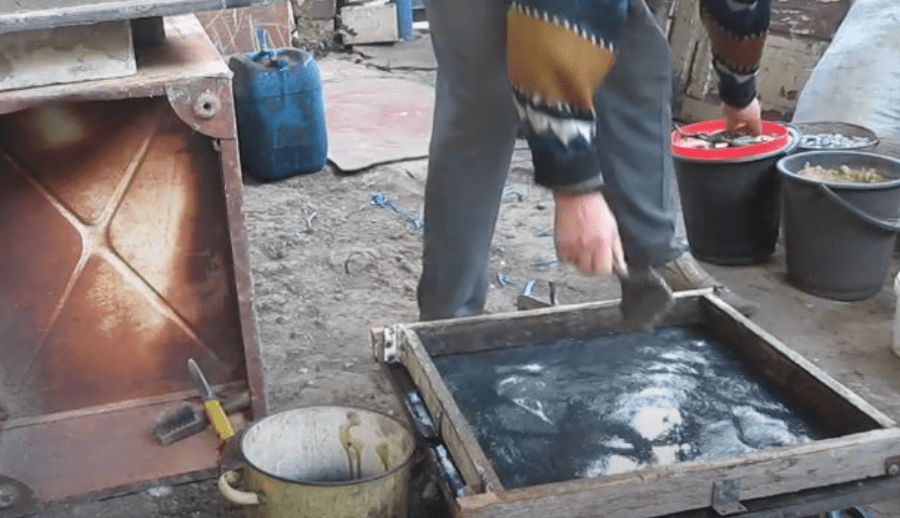

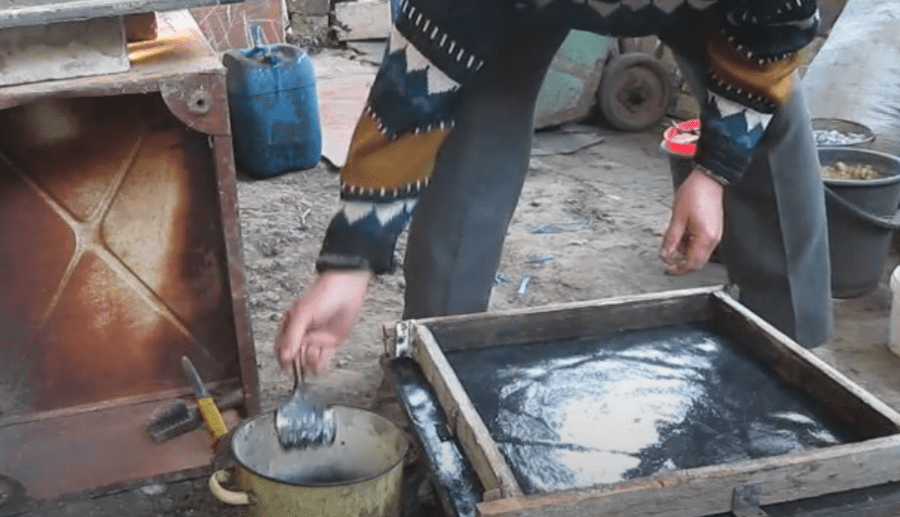

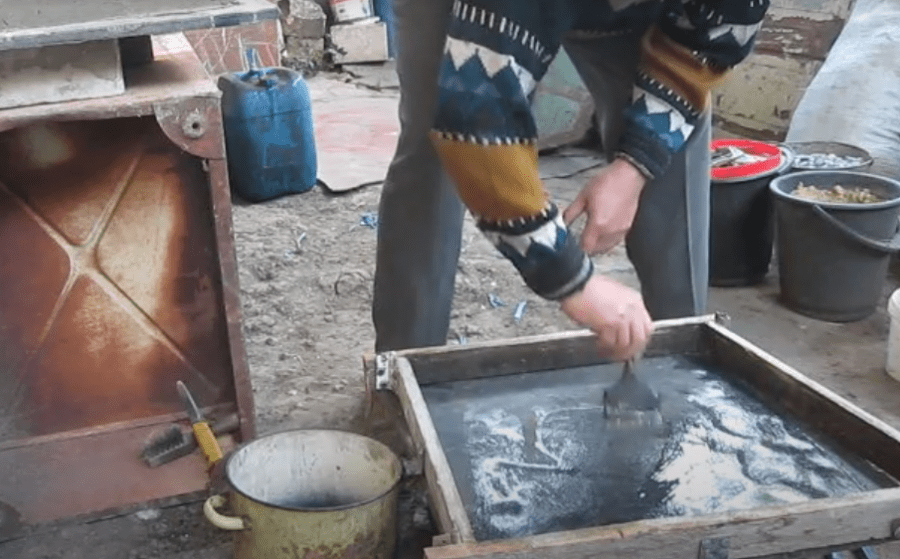

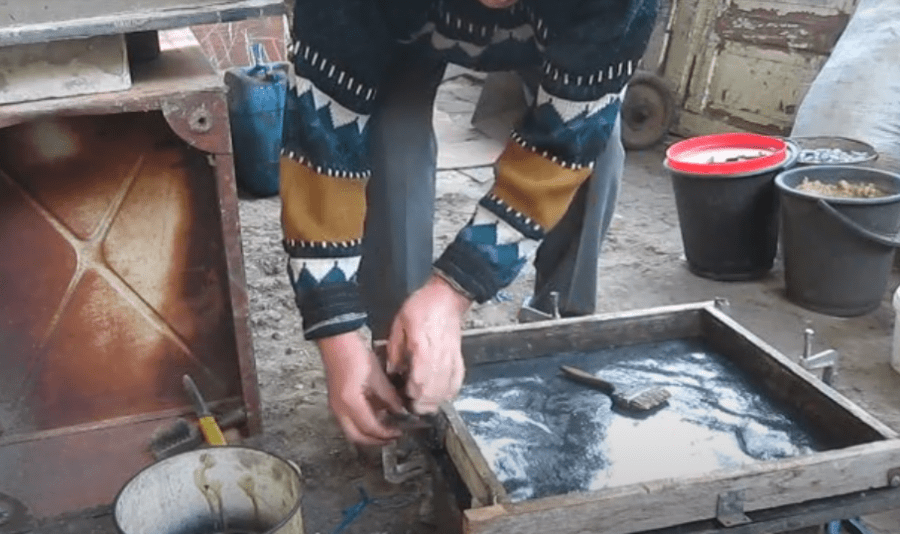

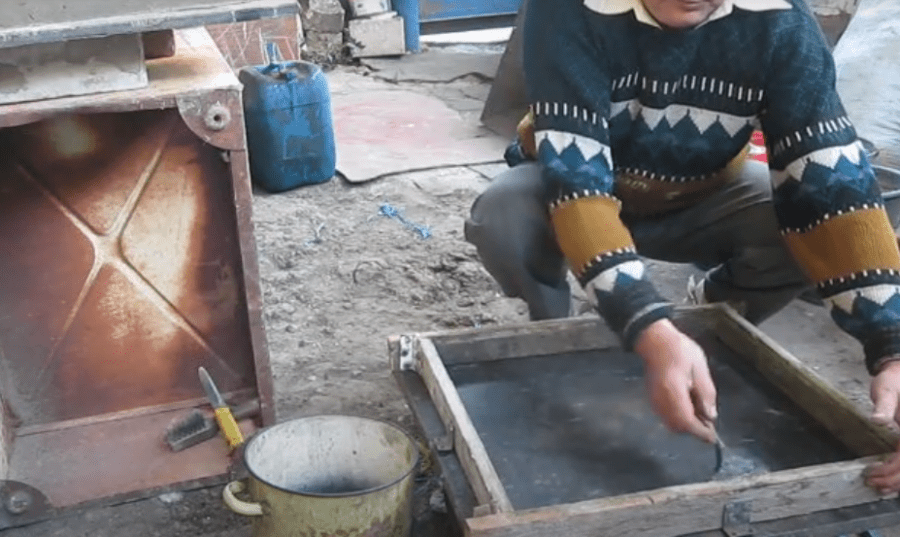

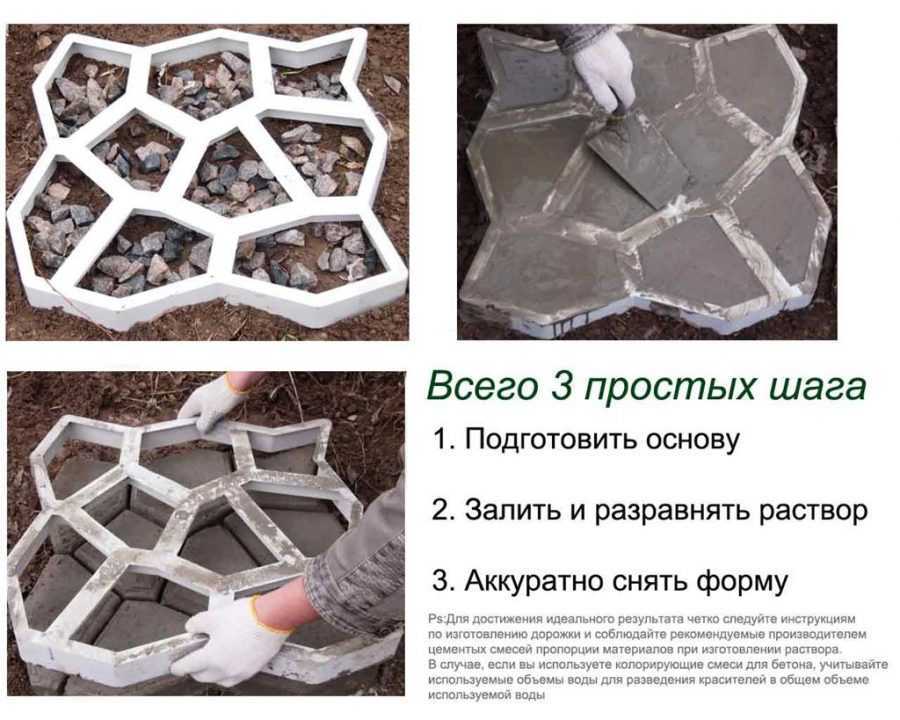

Сделать форму для брусчатки нужной модели. Затем все, что нужно сделать, это подготовить цемент и добавить его в форму для брусчатки. Через 5 минут все, что нужно сделать, это удалить излишки. Вот и все, просто нужно повторить операцию столько раз, сколько необходимо, чтобы получить однородную дорожку из булыжника. Будьте осторожны, цементу нужно дать просохнуть в течение недели, чтобы можно было выложить им дорожку или создать из него кашпо для растения.

Для проезжей части или другого интенсивного использования слой основания является несущим и должен иметь толщину не менее 100 мм. Для пешеходных дорожек общего пользования это значение иногда может быть уменьшено до 75 мм или увеличено до 150 мм или более, чтобы обеспечить дополнительную защиту подземных коммуникаций.

При работе не используйте строительный песок. При переувлажнении, перемещаясь под плитами, вызывает оседание дорожки. Он может содержать минералы, которые будут окрашивать определенные типы дорожного покрытия.

Расчет количества материалов

Перед проведением подсчетов рекомендуется измерить длину и ширину территории, на которой будет проводиться монтаж. Если предполагается использование дополнительных элементов декора при оформлении объектов на участке, то их необходимо включить в расчет. На основании данных, полученных при измерении, определяется площадь. Потребность в бордюрном камне соответствует длине периметра.
Для обустройства территории требуется приобрести на 10% больше материала, чем показатель, полученный расчетным путем. Запасные детали могут понадобиться при проведении работ, обнаружении неучтенных моментов или текущего обслуживания.
Обустройство песчаной подушки требует укладки слоя щебня и песка. Для расчета потребности в этих материалах определяется объем.

Пошаговая инструкция

Качество несущего слоя в случае укладки плит на бетон очень важно из-за использования жесткой фиксации. При неудачном исполнении сооружение быстро потрескается

Подготовка подушки из бетона

Для улучшения качества работ по подготовке бетонного основания под тротуарную плитку можно использовать объемную георешетку — конструкцию в виде сот, выполненную из синтетического материала, стойкого к гниению и химическим воздействиям.

При растяжении такая решетка образует устойчивый в горизонтальном и вертикальном направлениях каркас, армирующий любой насыпной материал, размещаемый в ячейках. Срок службы подобной решетки — до полувека.

  1. На дно траншеи укладывают георешетку и засыпают ее 15-сантиметровым слоем щебня. Высота решетки подбирается так, чтобы ее края были ниже уровня щебня и не мешали трамбовке.
  2. Подушка из щебня трамбуется.
  3. Поверх щебня укладывается армирующая сетка.

По контуру разметки, выполненной из колышков и шнура, выставляется опалубка, в которую будет заливаться бетон.
Готовится бетон и непрерывно заливается в опалубку, чтобы в теле бетонной подушки не образовались так называемые холодные швы, снижающие прочность конструкции.

Сразу после заполнения опалубки для уплотнения структуры материала и отведения воздушных пузырей используют погружной вибратор.

Бетонная подушка накрывается пленкой, чтобы избежать слишком быстрой потери влаги и следующие 3–7 дней ее поверхность периодически смачивается водой.

На большой площади через каждые 2–3 м нужно делать температурные швы. Для этого перпендикулярно опалубке и поверхности земли устанавливаются доски, которые потом нужно будет убрать и перед укладкой брусчатки заполнить швы эластичным составом. Во время перепадов температур эти швы помогут избежать разломов бетонной подушки.
Для отвода влаги, попавшей на поверхность бетонной подушки под брусчатку, на некотором расстоянии друг от друга устанавливают обрезки полипропиленовых или асбоцементных труб, верхний уровень которых должен быть вровень с верхним уровнем бетонной подушки, а нижний конец располагаться на прослойке из щебня.
Перед началом укладки дренажные отверстия заполняются мелким щебнем.

Когда бетон полностью застынет, опалубка убирается.

Установка бордюров

В оставшееся после разборки опалубки углубление нужно установить бордюры. Для этого делается жесткий бетон, мастерком укладывается в ров и на него по одному устанавливаются бордюрные камни.

Чтобы вогнать их в раствор, используется резиновая киянка. Щели между камнями заливают жидким бетоном.

Высота бордюров должна быть как минимум на 20–30 мм ниже верха брусчатки, чтобы не мешать стоку воды. Через сутки, когда раствор застынет, пространство между бордюрным камнем и стенками траншеи засыпается песком.

Как правильно класть

Габариты плит выбираются в зависимости от назначения: для тротуара достаточно толщины 4–5 см, а если на поверхность будут заезжать машины, то выбирают брусчатку не тоньше 6 см.

На бетонное основание плиты укладывают на сухую песчано-цементную смесь или на цементно-песчаный раствор.

  1. При использовании цементно-песчаной смеси (ЦПС) используется только просеянный песок. Раствор готовится из 1 части цемента и 3 частей песка, консистенция должна быть как у густой сметаны. Мастерком на бетонную подушку раствор выкладывается ровным слоем в 2–3 см.
    Брусчатка укладывается на раствор по запланированной схеме и слегка вбивается в раствор с помощью киянки. Горизонтальность поверхности следует выверять как можно чаще строительными уровнями.

При использовании для укладки сухой ЦПС работы ведутся аналогично укладке брусчатки на песчаную подушку — на бетон насыпается слой сухой ЦПС (3–5 см), выравнивается правилом или обычной доской с ровным краем, а затем на эту подушку выкладываются плиты.
Сухая ЦПС готовится из расчета на 1 часть цемента 6 частей песка, но в сухом виде она не в состоянии прочно удерживать брусчатку, поэтому по завершении работ площадка хорошо проливается водой, которая попадает через зазоры между плиткой вниз и смесь застывает.

Заделка швов

Между брусчаткой швы засыпают сухой ЦПС и проливают водой. Операцию повторяют до тех пор, пока смесь не перестанет усаживаться. Через 2–3 суток, когда поверхность окончательно высохнет, убирают строительный мусор, веником сметают мелкий сор и пыль и, при необходимости, промывают поверхность сильным напором воды из шланга.

Полезное видео

Еще больше о технологии укладки тротуарной плитки на бетонное основание узнаете из этого видео:
