Как встроить посудомоечную машину в готовую кухню: инструкция

Подключение посудомоечной машины к электросети

Проводник такой конструкции (двойная изоляция) наиболее приспособлен к использованию во внутренних электропроводках.

Для более безопасной эксплуатации его лучше прокладывать в штробе.

Силовой кабель с вилкой, который установлен на посудомоечной машине, имеет длину 1,3-1,5 метра, поэтому розетку надо устанавливать на стене по возможности ближе к месту ее постоянного расположения. Для подключения следует использовать фурнитуру повышенной степени защиты.

Обязательным требованием является наличие заземляющего контакта. Такому требованию в полной мере соответствуют розетки вида Шико на 16 ампер.

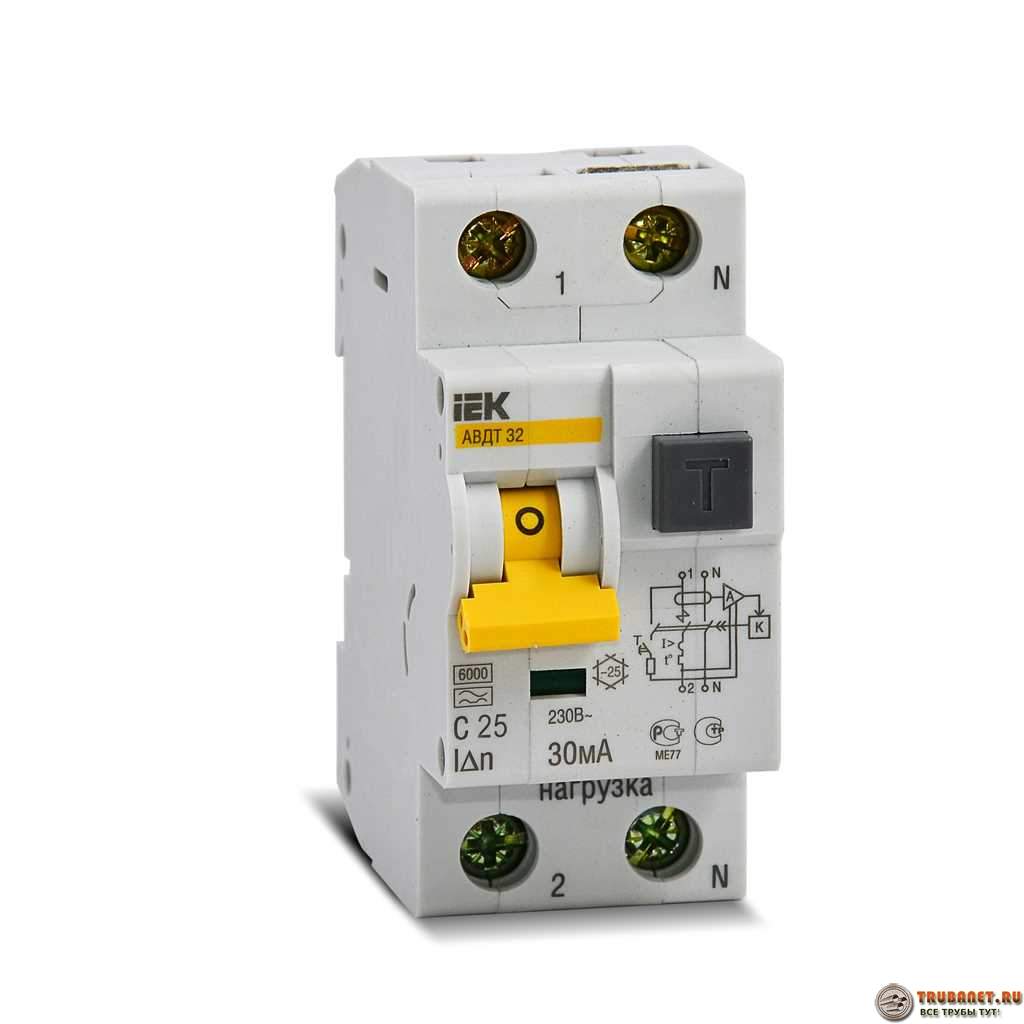

Подключение к сети нужно производить через дифференциальные автоматы на 16 ампер, при этом ток утечки не должен превышать 30 миллиампер.

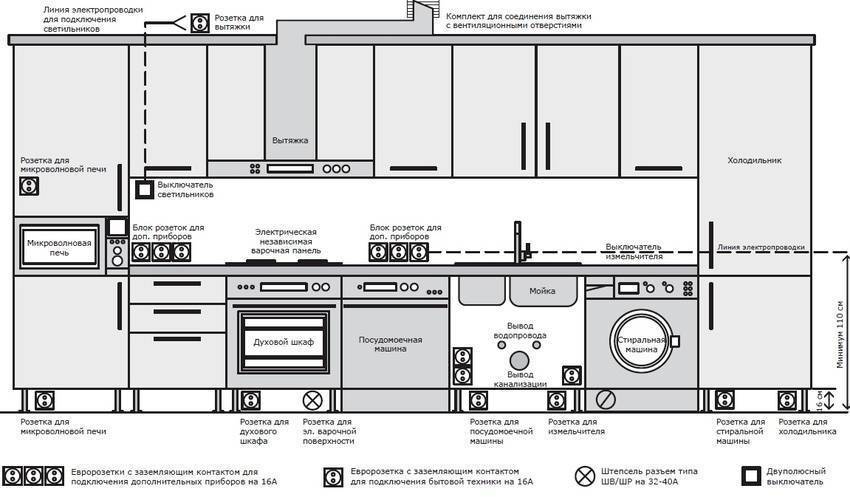

Розетка для посудомойки размещается на стене. Высота установки не выше 90 сантиметров от пола, при этом необходимо, чтобы она не находилась сзади устройства, а с любой стороны сбоку.

Проверка правильности установки и подключения

Поводом для проверки является банальная ситуация – включенная по всем правилам машина не работает. Для установления причины нужно произвести несколько простых действий:

Надо убедиться, что питание подается к посудомоечное машине и его величина не отклоняется от требуемой. Необходимо убедится в исправности розетки, вилки и подключающего провода. Большинство посудомоек подключается к сети напрямую, поэтом необходимо убедится, что напряжение присутствует на входном контакте автомата.
При управлении розеткой переключателем (автоматом) необходимо проверить его работоспособность тестером. Для этого необходимо снять его крышку и щупами прибора замкнуть цепь. Если прибор показывает, что цепь замыкается – автомат работоспособен. В противном случае его нужно заменить новым.
Надо убедиться, что дверца агрегата закрыта, в противном случае машина не включится. Для этого при открытой дверце необходимо вручную нажать на рычаг запирающего устройства, после чего нажать кнопку ВКЛ. Если машина при этом не запускается, нужно заменить защелку новой.
Нужно проверить работу кнопок управления на панели, убедившись, что все они установлены в правильном положении.
Посудомойка может неровно располагаться на полу. В таком случае автоматика так же может блокировать начало работы. Надо ее выставить ровно с помощью регулировочных винтов в ножках, на которых она устанавливается.

Смотреть видео

Временное подключение посудомойки

Теперь давайте разберемся, как установить встраиваемую посудомоечную машину отдельно от мебельного гарнитура.

Сначала нужно подключить сливной шланг к канализации. Для этого можно соединить его с частью слива раковины, которая, в свою очередь, соединяется с канализационной трубой

При этом важно создать перегиб рядом с местом «стыковки», чтобы сливные отходы не задерживались в шланге. На крайний случай сливной шланг можно просто оставить в раковине.
Проконтролируйте, чтобы длина сливного шланга была не больше 1,5

В крайней случае, можно оставить 2м.
Теперь нужно разобраться с наливным шлангом. Для того чтобы его установить, нужно сначала поставить особый шланговый тройник. Снимите шланг смесителя с водопровода и на его место поставьте переходник из латуни или бронзы. Теперь на одно разветвление установите смеситель, на второе – фильтр, а на третье – шланг посудомойки.

Теперь вы знаете, как эксплуатировать свою посудомойку, не встраивая ее, до прибытия кухонной мебели. Испытывайте новую технику и отвыкайте мыть посуду вручную.

Комплексная установка нового кухонного гарнитура с набором оборудования – идеальное, но не всегда возможное решение. Случается так, что посудомойку покупают позже, а специального шкафчика для ее установки не предусмотрено. Что нужно сделать, чтобы долгожданное приобретение удачно “вписалось” в мебельный модуль?

Все о том, как встроить посудомоечную машину в готовую кухню, вы узнаете из представленной нами статьи. Мы расскажем о том, какие варианты расположения оборудования опробованы на практике. Самостоятельные домашние мастера у нас найдут подробное пошаговое руководство.

Ищем место для посудомоечной машины

Конечно, проще всего, когда идет ремонт, нет мебели и другой бытовой техники. В данной ситуации можно еще продумать варианты правильной установки посудомоечной машины. Но прибор приобретен и есть желание поставить его в уже эксплуатируемый гарнитур. Какие есть предложения?

В принципе, вариантов немного:

В напольную тумбы под мойку. Неплохой вариант, тем более пространства под сантехническим прибором предостаточно, обычно оно используется в качестве склада для моющих средств и ведра для мусора. Некоторые модели посудомойки могут не поместиться по высоте. Выход всегда найдется – придется переделать немного нижнюю часть шкафа. Самый большой вопрос в этом варианте – что делать с сифоном? Здесь два варианта: устанавливать плоскую посудомоечную машину (имеется в виду небольшую по глубине), чтобы за ней оставалось свободное пространство или использовать сифон специальной плоской конструкции. Это расположение посудомоечной машины на кухне имеет одно большое преимущество – близость расположения коммуникационных сетей: водопровод и канализация.
Любой большой напольный шкафы, в котором хранится посуда больших размеров. Его надо будет переделывать.
Очень популярны сегодня варочные поверхности. То есть, если этот бытовой прибор установить в столешницу, то место самой плиты освобождается. А значит, его можно использовать по своему усмотрения. А почему бы туда не поставить посудомойку.
Можно отказаться от одной из напольных тумб. Конечно, уменьшится место хранения, что на сегодняшний день очень актуально, особенно когда разговор заходит о кухнях небольших габаритов. Но, как вариант, такую ситуацию можно рассматривать.
Встречаются варианты, когда посудомойку устанавливают сверху стиралки. Не самая лучшая позиция, не самая безопасная, к тому же придется продумать способ подключения двух достаточно мощных приборов к розеткам.
Если сам прибор является не очень габаритным, то почему не рассмотреть возможность установки его в настенные шкафы. Их просто придется усилить.

Учитывая все вышесказанное и отвечая на вопрос, куда поставить посудомоечную машину, необходимо обозначить, что современные приборы – это многообразие форм и размеров. Поэтому предварительно необходимо определиться с выбором.

Что сегодня предлагают производители.

Невстраиваемые модели – их нельзя установить в предмет гарнитура. Они устанавливаются как отдельная единица вне мебели.
Встраиваемые – это, наоборот, прибор, который интегрируется с кухонным гарнитуром.
Частично встраиваемые – это оборудование можно вмонтировать в мебельный гарнитур для кухни, но не в любой предмет.
Компактные – отдельная категория, которая предназначается для небольших кухонь и для малочисленных семей. Некоторые из таких установок можно размещать даже на столешницах, ведь их размеры не превышают габариты микроволновых печей.

Понятно, что три нижние позиции и являются теми приборами, которые можно поместить в кухонный гарнитур. То есть, задаваясь вопросом, как встроить посудомоечную машину в кухню, выбирайте именно один из трех предложенных вариантов.

Ищем место для посудомоечной машины

В напольную тумбы под мойку. Неплохой вариант, тем более пространства под сантехническим прибором предостаточно, обычно оно используется в качестве склада для моющих средств и ведра для мусора. Некоторые модели посудомойки могут не поместиться по высоте. Выход всегда найдется – придется переделать немного нижнюю часть шкафа. Самый большой вопрос в этом варианте – что делать с сифоном? Здесь два варианта: устанавливать плоскую посудомоечную машину (имеется в виду небольшую по глубине), чтобы за ней оставалось свободное пространство или использовать сифон специальной плоской конструкции. Это расположение посудомоечной машины на кухне имеет одно большое преимущество – близость расположения коммуникационных сетей: водопровод и канализация.
Любой большой напольный шкафы, в котором хранится посуда больших размеров. Его надо будет переделывать.
Очень популярны сегодня варочные поверхности. То есть, если этот бытовой прибор установить в столешницу, то место самой плиты освобождается. А значит, его можно использовать по своему усмотрения. А почему бы туда не поставить посудомойку.
Можно отказаться от одной из напольных тумб. Конечно, уменьшится место хранения, что на сегодняшний день очень актуально, особенно когда разговор заходит о кухнях небольших габаритов. Но, как вариант, такую ситуацию можно рассматривать.
Встречаются варианты, когда посудомойку устанавливают сверху стиралки. Не самая лучшая позиция, не самая безопасная, к тому же придется продумать способ подключения двух достаточно мощных приборов к розеткам.
Если сам прибор является не очень габаритным, то почему не рассмотреть возможность установки его в настенные шкафы. Их просто придется усилить.

Посудомоечная машина, встроенная под варочной панелью

Невстраиваемые модели – их нельзя установить в предмет гарнитура. Они устанавливаются как отдельная единица вне мебели.
Встраиваемые – это, наоборот, прибор, который интегрируется с кухонным гарнитуром.
Частично встраиваемые – это оборудование можно вмонтировать в мебельный гарнитур для кухни, но не в любой предмет.
Компактные – отдельная категория, которая предназначается для небольших кухонь и для малочисленных семей. Некоторые из таких установок можно размещать даже на столешницах, ведь их размеры не превышают габариты микроволновых печей.

Что делать, если встраивание не подходит

Если вы не можете найти на своей кухне места для встраиваемой посудомоечной машины, то одним из вариантов является отдельная модель. Для такого варианта не требуется никакого специального монтажа. Просто установите ее на столешницу и выполните подключение к коммуникациям.

Обратите внимание на отдельностоящие и настольные устройства. Конечно же, есть и другие альтернативы

Например, можно смонтировать лицевую декоративную панель на отдельно стоящую машину. Также можно заняться полной реконструкцией кухонного гарнитура с выделением нужного места или перенести сантехнические коммуникации в другое место, однако все это требует немалых денежных вложений, а также затрат времени и сил

Конечно же, есть и другие альтернативы. Например, можно смонтировать лицевую декоративную панель на отдельно стоящую машину. Также можно заняться полной реконструкцией кухонного гарнитура с выделением нужного места или перенести сантехнические коммуникации в другое место, однако все это требует немалых денежных вложений, а также затрат времени и сил.

Всегда можно выделить пространство, чтобы разместить столь необходимую вам «кухонную помощницу».

Внимательно читайте инструкцию ↑

Рассказ о том, как установить посудомоечную машину(ПММ), предварим банальным, но важным утверждением: обязательный документ для установщика, который необходимо изучить самым внимательным образом перед началом работ — инструкция по монтажу.Посудомоечная машина должна быть подключена к водопроводу, канализации и электропитанию соответственно требованиям производителя. Большинство современных посудомоек бытового уровня подключаются по схожим схемам, но машины разных типов и марок имеют свои особенности, которые необходимо учитывать как при их установке, так и при эксплуатации.

Если подготовка к установке ПММ осуществляется на стадии ремонта кухни, когда ещё неизвестно, какая конкретно модель будет выбрана, желательно предварительно определиться с типом машины. В первую очередь с её габаритами и видом водоснабжения. Конечно, всегда можно по месту что-то переделать, но это лишние затраты времени и денег.

Всегда изучайте инструкции по монтажу и эксплуатации сложной бытовой техники, там содержится вся необходимая информация

Правила монтажа

Главным правилом монтажа любого бытового прибора остается строгое следование инструкции, в которой указаны этапы работы и их последовательность. Если не допускать никаких вольностей и соблюдать правила инструкции, как должен быть выполнен монтаж посудомоечной машины BOSCH своими руками, то завершение этого процесса гарантируется любому домашнему умельцу.

Посудомойка относится к встроенной бытовой технике. В большинстве современных комплектов мебели для кухонь предусмотрены углубления под ПММ, оснащенные специальными креплениями для фиксации посудомоечного агрегата. Они стандартные. Редко исполнение отличается от принятых размеров. Тип элементов крепления и для каких моделей его использовать всегда можно посмотреть в инструкции, которая есть в комплекте мебели.

Выполняйте монтаж посудомойки в соответствии с рекомендациями производителя, которые содержатся в инструкции по установке ПММ Бош. Тогда вы уже при тестовом режиме работы сможете убедиться в том, насколько правильно она установлена.

Самое главное — выбранная модель ПММ Бош полностью должна совпадать с размерами ниши и свободно в нее входить. Поэтому стоит вооружиться рулеткой, чтобы измерить все параметры углубления, предназначенного для встраиваемой ПММ.

Возможные варианты встраивания

Шкаф для встраивания ПММ может выглядеть по-разному. Предлагаем рассмотреть несколько популярных вариантов, удобных для монтажа.

Каждый вид монтажа связан с трудностями

Чтобы свести их к минимуму, важно соблюдать вышеизложенные условия и требования, указанные производителем в инструкции. Предлагаем несколько рекомендаций по монтажу посудомойки в разных местах

Встраивание в шкаф

Если рядом с мойкой находится шкаф-тумба шириной более 45 см, то его можно использовать для установки посудомоечной машины. Преимущество близкого к коммуникациям монтажа – возможность интегрирования шлангов машинки в уже установленную систему под мойкой.

Вариант подключения посудомойки: удлиненная труба подачи холодной воды с запорным клапаном, отвод дренажного шланга в моечный сифон, отдельная электрическая розетка

Важно. Затем нужно поочередно подключить машину к канализации, водопроводу и электропитанию

Если необходимо, следует установить дополнительно гидрозатвор со сливным патрубком.

Декоративную лицевую панель, которая крепится на дверцу машинки, обычно собирают из снятых дверок шкафа или заказывают дополнительно. Частично встроенные модели декорировать не нужно, поэтому их монтаж немного проще.

Установка в отдельностоящий модуль

Если свободных шкафов под новое оборудование не найдено, но места на кухне достаточно, можно заказать отдельный модуль, но установить его нужно неподалеку от коммуникаций.

Тумба для дополнительно приобретенной техники – компактной стиральной машинки и посудомойки. Модуль установлен максимально близко к мойке, что облегчает подключение

Важно выровнять и закрепить агрегат так, чтобы он не вибрировал при работе и не двигал шкаф. Шланги и трубы прокладываются вдоль стены, но доступ к ним легче

Чтобы добраться до коммуникаций, можно не демонтировать машину, а просто отодвинуть тумбу от стены. Когда посудомойка установлена под общую кухонную столешницу, для технического обслуживания приходится ее демонтировать, так как иначе к местам присоединения шлангов не дотянуться.

Монтаж в нишу

Если в кухне предусмотрена ниша для установки микроволновой печи, духового шкафа или другого небольшого по размерам оборудования, ее можно также использовать и для монтажа посудомойки.

Размеры компактной модели вместе с чертежами можно найти в инструкции по установке. Если ниша расположена далеко от коммуникаций, придется запастись длинными гибкими шлангами для подачи холодной воды и отвода использованной

Встраиваемые компактные модели не нужно путать с отдельностоящими. Последние не обязательно размещать в нише – для их установки подойдет любая горизонтальная поверхность.

Чтобы посудомойка не бросалась в глаза и была скрыта, как остальная техника, лицевую часть прикрывают декоративной накладкой в стиле фасада.

Разработчики обычно продумывают различные варианты установки техники, поэтому в инструкции по монтажу размещают чертежи и схемы с размерами, полезными подсказками, техническими рекомендациями

Место для компактной модели подыскать проще, но не забывайте, что большую семью мини-машинка обслужить не в состоянии.

Если встраивание не подходит

Что делать, если в кухне совсем нет места для установки встраиваемой модели? Остается рассмотреть отдельностоящие варианты, конструкция которых не требует особого монтажа. Их можно просто установить на пол, столешницу или в нишу, выровнять, а затем выполнить подключение.

Существует еще один способ исполнить собственную мечту по монтажу встроенной посудомоечной машины – полное переустройство кухонного гарнитура, с возможным ремонтом или переносом коммуникаций. Он более затратный, требует не только финансовых вложений, но и времени.

Коротко о разновидностях техники

Посудомойки бывают следующих видов:

Встраиваемые, требующие установки кухонного фасада. Такие посудомоечные машины могут быть с внутренней панелью управления и выносной, наружной. В последнем случае кухонный фасад будет укорочен на высоту панели управления. Размеры фасадов и наглядную инструкцию с шаблоном как повесить фасад на посудомоечную машину можно найти в прилагаемой к технике документации.

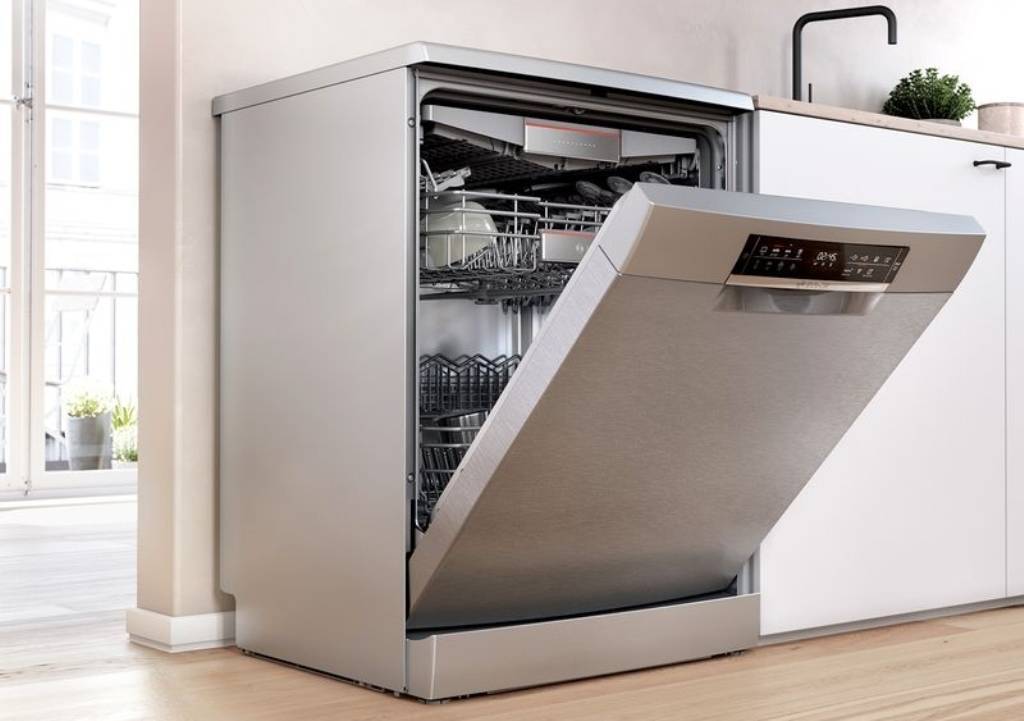

Отдельностоящие (невстраиваемые). Посудомойка такого вида может быть также интегрирована в кухонный гарнитур под общую рабочую поверхность. Но монтажа дополнительного фасада в общем дизайне с кухонным гарнитуром ей не потребуется. Меньше всего проблем именно с таким видом посудомойки. Ее достаточно просто задвинуть под столешницу в отведенную нишу.

Настольные. Мини-версия полноценной посудомоечной машины. Из-за компактных размеров ее можно установить и на рабочую поверхность, что не всегда приемлемо для малогабаритных кухонь. Поэтому чаще всего под настольные модели проектируют ниши в нижних шкафах. Тоже вариант посудомойки, не требующий каких-то конструкторских ухищрений при проектировании кухни.

Шириной 450 мм и 600 мм, рассчитанные мойку 9 комплектов посуды и 12 соответственно. Разница только в ширине ниши, в остальных моментах, как встроить посудомоечную машину в кухню, как повесить фасад – все манипуляции практически идентичны.

Особенности монтажа посудомоечной машины в зависимости от ее типа

Существует несколько вариантов, позволяющих выполнить гармоничную интеграцию посудомоечной машины в кухонную мебель. Чаще всего посудомоечная машина (ПММ) устанавливается в то место, которое было заранее выбрано для нее. Все устройства такого типа подразделяются по своим габаритам на три разновидности:

По габаритам посудомоечные машины бывают полноразмерными, узкими и компактными

компактные;
узкие;
полноразмерные.

Агрегаты, которые относятся к первой группе, вмещают небольшое количество комплектов посуды (до 5). Их чаще всего устанавливают под раковиной. Иногда такие модели располагаются над столешницей. Ширина этих моделей составляет 60 см. Они отлично подходят для людей, живущих в одиночку. Установка посудомоек такого типа не отличается особыми сложностями. Данную модель также можно расположить в шкафчике над раковиной.

Узкие ПММ называются так из-за своей ширины, которая составляет 45 см. Такие модели более вместительные, так как по остальным габаритам они схожи с полноразмерными машинами. Количество комплектов, которое можно загрузить в такое устройство, колеблется от 6 до 10. Узкие модели подразделяются на полностью и частично интегрируемые. Их установка производится в кухонный гарнитур, дверцы которого выполняют роль фасадов. Они могут иметь габариты 45 и 60 см. Фасад для посудомоечной машины лучше всего приобрести отдельно.

Полноразмерные агрегаты имеют ширину 65 см и высоту 90 см. Они обладают самой большой вместительностью среди всех типов ПММ. Устройства могут быть интегрируемыми или же устанавливаются отдельно от гарнитура.

Полноразмерные посудомоечные машины имеют высоту 90 см и ширину 65 см

Чаще всего компании, занимающиеся выпуском кухонной мебели, предусматривают специальное место, в котором будет располагаться будущее устройство для мытья посуды. Для этого производители берут за основу габариты узкого агрегата и добавляют к данным значениям по 5 или 10 см (с каждой стороны). В случае если комплект кухонной мебели не подразумевает установку ПММ, то тогда лучше всего приобрести отдельностоящее устройство.

При выборе отдельностоящих моделей очень важно понимать один нюанс: внешний вид корпуса устройства обязательно должен гармонировать с дизайном кухонного помещения. Если это правило по тем или иным причинам не удалось выполнить, то тогда следует выбирать место для монтажа в непосредственной близости от мойки

Перед началом работы обязательно нужно внимательно изучить инструкцию, указывающую, как установить посудомоечную машину. Bosch – это лучший выбор, позволяющий с минимальными трудозатратами провести интеграцию.

Дистанция от корпуса посудомоечного агрегата до задней стенки должна быть не меньше 5 см. Это очень важный момент, несоблюдение которого приведет к выходу машинки из строя, так как будет отсутствовать хорошая вентиляция.

Чаще всего компании выпускающие кухонную мебель, предусматривают специальное место под посудомоечную машину

Выбор места в зависимости от вида

Чтобы встроить прибор, нужно правильно определиться с местом расположения техники: проем секции должен соответствовать габаритам коробы машины, средства коммуникации расположены недалеко. Специалисты предлагают несколько вариантов:

Тип техники	Место для посудомоечной машины	Преимущества	Недостатки
Частично встраиваемые и полновстраиваемые	Под раковиной в мойке	Совпадает глубина и ширина многих моделей; близость к канализационным водным коммуникациям	Может понадобиться переделка нижней части мойки; покупка нового сифона
Напольный шкаф	Панель прибора скрывается за декоративным фасадом	Необходимость переделывания элемента мебели
Демонтаж ниши в кухонном гарнитуре	Подбор панели под цвет фасада мебели	Уменьшение пространства для хранения кухонной посуды
Компактные модели	На отдельно стоящий бытовой прибор	Легкий монтаж	Необходимость учитывать доступ к коммуникациям; техника уменьшает пространство в помещении

Таким образом, в готовую кухню проще всего вписать компактные модели.

Установка встраиваемой посудомоечной машины

Посудомойку помещают в шкаф кухонного гарнитура. Главное выбрать место рядом с розетками или канализацией, чтобы в дальнейшем не было проблем с подключением.

Маленькую посудомойку встраивают в нишу, предназначенную для духовки или микроволновки. Чтобы она смотрелась гармонично с другими элементами кухонного интерьера, дверцу украшают в одном стиле с фасадом.

Перед установкой посудомойки в гарнитур сделайте замеры шкафа, чтобы выбрать оптимальный вариант. В инструкции вы найдете размеры посудомоечной машины.

Чтобы встроить ее в шкаф, выполняем такие действия:

Откручиваем нижнюю панель шкафа. Снимаем дверцы и плинтус, вытаскиваем полочки.
С помощью ножек регулируем корпус так, чтобы он принял вертикальное положение.
Фиксируем оборудование. Если ширина корпуса больше ширины посудомойки, то свободное пространство оставляем под моющие средства.
Подключаем машину к водопроводу и канализационной системе.
Устанавливаем на дверцу подходящую по дизайну панель.

Если вы так и не смогли найти место в кухонном гарнитуре, установите оборудование в отдельно стоящую тумбочку. Возможность вибрации отдельного модуля повышается, так как он не соединен с общей конструкцией. Посудомоечную машину тщательно крепят, чтобы шкафчик не двигался во время ее работы.

Но если случилось, что для встраивания техники совсем нет вариантов, можно найти место на столешнице или отдельной тумбе.
