Как выбрать заклепочник (клепальник): виды, типы, какой лучше

Как правильно работать с заклепочником и как подобрать расходные материалы

Работают с заклепочником так:

Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют.
Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки.
В получившееся отверстие вставляют расходник.
На заклепочник накручивают головку, по диаметру соответствующую стержню.
Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.

Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения дополнительно используют силикон, герметик, шпатлевку и т.д

Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.

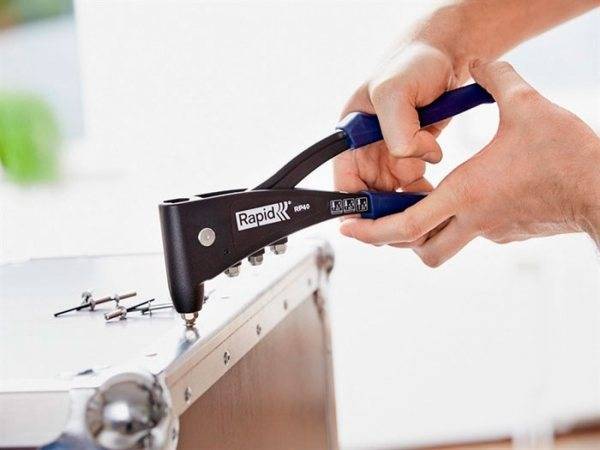

Работа с заклепочником

Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.

Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.

Ручной или вытяжной заклепочник – очень удобный и универсальный инструмент. С его помощью можно быстро и прочно соединить детали в домашних условиях без помощи профессионалов.

Как выглядят и работают?

Есть разные виды заклепочников — ручные, пневматические, аккумуляторные. Раньше в быту использовали ручные заклепочники, но сейчас чаще всего переходят на аккумуляторные. Связано это с тем, что ручные инструменты справляются не со всеми металлами (как минимум — по толщине). Кроме того, для их применения нужно обладать большой силой. Если работы много, то ручной заклепочник — не выход.

Пневматические же заклепочники громоздки и дороги, поэтому в быту не слишком то и нужны. Более того, ими нужно уметь пользоваться, потому что они обладают избыточной мощностью для обычных работ. В итоге, остается золотая середина — аккумуляторные заклепочники.

Заклепочники на аккумуляторах выглядят в виде пистолетов. Внешне чем-то напоминает укороченный перфоратор. Сам инструмент состоит из нескольких частей — отсека для аккумулятора, рукояти и рабочей части. Для включения заклепочника нужно нажать на кнопку-курок.

Благодаря аккумулятору рабочий практически не прилагает усилий во время клепки. Те, кто работал с механическим инструментом знают, как трудно клепать десятки или сотни соединений за раз. С автоматическим заклепочником эта проблема решается. Рабочему достаточно направлять заклепочник и контролировать процесс, вся нагрузка ложится на привод инструмента.

Заклепочники поставляются с аккумуляторами разной емкости. В зависимости от емкости меняется количество клепок, которое может сделать инструмент. В среднем, заклепочники делают от нескольких сотен до нескольких тысяч клепок без подзарядки.

Что такое заклепочник и как он работает

Заклепочники или заклепочники – это приспособления для установки заклепок. Есть специальные инструменты для разных типов крепежа. Есть отдельно тянущие, винтовые заклепки. Есть и универсальные модели, но они относятся к группе профессионального инструмента, соответственно, и стоят респектабельно.

Вариант использования

Чтобы правильно выбрать заклепочник, хорошо понять, как он работает. Независимо от типа заклепок, с которыми работает агрегат, принцип заклепки всегда один: устройство встречает вторую (дальнюю) часть заклепки, образуя стопорную головку. Отличается только способ развальцовки:

При установке глухих заклепок шток захватывается и натягивается губками. На конце стержня находится шарик, который упирается в край корпуса заклепки и сжимает его. При достижении определенного усилия шток ломается.
Клепальные работы при установке глухих заклепок
Установка винтовых заклепок бывает разной. Внутри полого корпуса находится проволока. В эту фурнитуру вкручивается винт подходящего диаметра. При затяжке начинайте затягивать край заклепки, за счет чего пластиковый металл расширяется (см. Видео ниже).
При установке полых заклепок (поршневых заклепок) имеет место зенковка с конусообразным соплом. Поршневые заклепки используются в ненагруженных местах, но чаще не на стройке, а для отделки или соединения деталей из кожи, ткани и т.д.
Поршневые заклепки самые простые в установке, но при этом они имеют самую низкую надежность. Их редко используют в строительстве, кроме как в ремеслах

В целом процесс понятный. Как видите, разница только в том, что в одном случае необходимо тянуть шток, в другом – повернуть винт, в третьем – прижимается коническая насадка. Выбирая тип заклепок, учтите, что инструмент для извлечения стоит дешево, а вот для винтовых заклепок обычно стоит немало. Это существенно ограничивает использование винтовых заклепок. Ну а то, что они пустые – то они проигрывают.

Топ-3 лучших ручных заклепочников для стальных заклепок

Стальные заклепки обеспечивают наиболее прочные соединения между деталями. Но и поставить их бывает не так просто. На работу с подобными штифтами рассчитаны не все заклепочники, а только самые крепкие и долговечные модели.

ЗУБР Универсал 270 мм

Купить ручной заклепочник из рейтинга лучших можно в том случае, если требуется инструмент для обычных и резьбовых штифтов с диаметром 2,4-4,8 мм и М3-М6 соответственно. Литой девайс кованой рукоятью легко справляется со стержнями из стали и алюминия, отличается долговечностью и повышенной прочностью. Нажимной механизм устойчив к износу, инструмент легко удерживать в процесс работы, руки не соскальзывают. В комплекте с заклепочником производитель предлагает сменные наконечники, для которых прямо в корпусе устройства предусмотрены специальные ниши.

К минусам можно отнести только необходимость приложения усилия в процессе монтажа заклепок. Однако этот недостаток объединяет все обычные ручные модели.

Приобрести ЗУБР Универсал можно от 2800 рублей

Stanley MR55 0-69-804

Стальной ручной заклепочник с эргономичными прорезиненными накладками на ручках работает со штифтами толщиной 2-5 мм. В наборе с устройством поставляются сменные наконечники и ключ для их замены, на корпусе девайса предусмотрены отсеки для хранения. Модель хорошо справляется с алюминиевыми, медными и стальными крепежными элементами. Несмотря на низкую стоимость и простоту конструкции, обеспечивает надежное неразъемное соединение.

Приобрести Stanley MR55 можно всего от 800 рублей

Кобальт 243-547

Двуручный заклепочник со стальным корпусом и обрезиненными рукоятями подходит для установки алюминиевых и стальных штифтов вытяжного типа. Работает с диаметрами 2,4-4,8 мм, благодаря продуманному рычажно-складному механизму и длинным ручкам обеспечивает легкость монтажа. Физическое усилие требуется прикладывать совсем небольшое. К минусам можно отнести отсутствие полноценного транспортировочного кейса и ключа для смены насадок в комплекте.

Средняя цена ручного заклепочника Кобальт 243-547 стартует от 900 рублей

Устройство и характеристики

Так как ручной заклепочник является самым популярным и востребованным видом этого инструмента, именно он и выступит в качестве примера для изучения основных узлов.

Читать далее: ТОП лучших гелей для интимной гигиены

В основе механического клепальника лежат следующие элементы:

Головка – элемент, который надевается непосредственно на сердцевину заклепки.
Корпус – выступает одновременно в роли нижней рукояти и станины для упора.
Верхняя рукоять – представляет собой силовой рычаг, посредством оси опирающийся на корпус.
Рабочая втулка и цанговые кулачки. Их парная работа крепко закрепляет стержень заклепки после сжатия рукоятей. Кроме того, кулачки служат для вытягивания стержня из втулки, в следствии чего образуется расклепанное кольцо. По мере разжатия рукоятей, втулка отпускает цанговый механизм, переводя его в изначальное положение.
Пружина – служит для удаления сердечника из головки. Упором для нее выступает крышка, которую снимают, если требуется осмотреть кулачки инструмента.

• Поддерживаемый тип заклепок. Это могут быть вытяжные или резьбовые крепежные элементы.

• Толщина заклепок и их материал.

• Материал корпуса и покрытия рукоятей.

• Длина рычага. Чем она больше, тем меньшее усилие необходимо прикладывать при работе.

• Вес и габаритные размеры. К последним относится не только ширина и высота самого корпуса, но и длина головки, определяющая возможную глубину ее погружения в отверстия, а также способность работать в ограниченном пространстве.

Материал

Для изготовления заклепочников используется преимущественно хромистая и инструментальная сталь, так как узлы подвержены регулярным нагрузкам.

Некоторые модели отличаются алюминиевым корпусом с хромомолибденовыми ручками.

Покрытие рукоятей изготавливается из PVC пластика.

Размеры и вес

Механические заклепочники в среднем имеют следующие размеры:

Длина: 210 – 500 мм;
Внутренний диаметр патрона: 2,4 – 8 мм;
Длина патрона: 24 – 70 мм;
Вес: 300 – 1100 г.

Заклепочники типа гармошка могут весить вплоть до 4 кг.

Комплектация

В комплект поставки хорошего заклепочника включаются сменные головки под различные диаметры вытяжных заклепок.

В комплект заклепочников для резьбовых заклепок зачастую также включены насадки под крепеж диаметром 5, 6, 8 и 10 мм.

Виды ручных (механических) заклепочников

Есть три вида ручных установщиков заклепок:

одноручные;
двуручные;
гармошка.

Одноручные предназначены для крепежа небольшого размера — до 5 мм. Отличаются тем, что рабочие ручки у них под углом 90° к оси установки. То есть, рукоятки направлены вниз. Удобно тем, что работать можно одной рукой. Недостаток — небольшой «диапазон» размеров, с которыми может работать устройство.

Двуручные отличаются большими размерами, устанавливать ими можно и заклепки больших диаметров — до 8 мм. Отличить можно по виду — длинные ручки, которые находятся в одной плоскости с рабочими губками. Выбирать двуручный заклепочник имеет смысл в том случае, если планируется использовать заклепки большого диаметра.

Виды ручных заклепочников: одноручный, двуручный, гармошка

Механические заклепочники «гармошка» чаще применяются с крепежом больших размеров. Наличие той самой «гармошки» позволяют устанавливать крупноразмерный крепеж прилагая меньше усилий. Такое устройство обычно имеет более дорогой инструмент, его чаще применяют профессионалы.

Выбрать тип ручного заклепочника не слишком сложно. Если вам нужна надежная машинка, выбирайте из двуручных моделей. Их устройство проще, там ломаться почти нечему. При нормальном качестве они неубиваемые. Если вы ставить будете только мелкий крепеж — не больше 2-3 мм, то целесообразнее брать одноручный. Им работать удобнее.

Плюсы и минусы

Использование сетевых устройств и работающих на аккумуляторах имеет целый перечень неоспоримых преимуществ.

Выполнение работ требует минимум физических усилий.
Оборудование характеризуется максимальной производительностью и эффективностью. В течение минуты такой аппарат способен установить до 10 заклёпок, что является ключевым эксплуатационным показателем при выполнении больших объёмов работ.
Высококачественные представители модельных рядов ведущих производителей способны устанавливать до миллиона заклепок. Многократно продлить срок эксплуатации оборудования позволит своевременное обслуживание и замена изнашивающихся деталей.
Многие модели рассчитаны на работу с метизными изделиями разных диаметров. Подобный инструмент, включая модели на батарейках, одинаково успешно используется при установке заклёпочных гаек, шпилек, вытяжных и резьбовых крепёжных элементов.

Говоря о минусах, прежде всего стоит акцентировать внимание на необходимости источника питания. В данном случае речь идёт больше о сетевых устройствах. Подобный недостаток полностью нивелируется при использовании аккумуляторных моделей

Их основным преимуществом является, конечно же, максимальная мобильность. Согласно заявленным характеристикам большинства производителей, одного заряда АКБ хватает минимум на 400 операций. В то же время присутствие дополнительного элемента конструкции увеличивает массу инструмента

Подобный недостаток полностью нивелируется при использовании аккумуляторных моделей. Их основным преимуществом является, конечно же, максимальная мобильность. Согласно заявленным характеристикам большинства производителей, одного заряда АКБ хватает минимум на 400 операций. В то же время присутствие дополнительного элемента конструкции увеличивает массу инструмента.

Технические характеристики оборудования

Механизм заклепочника практически не отличается от его вида использования – профессиональный или любительский. В его конструкцию входят следующие составляющие:

основной корпус, который включает в себя ручку;
на конце корпуса находится специальная головка, необходимая для установки стержня (заклепки);
рычаг, выполненный в виде ручки с рычажным механизмом;
внутри конструкции находится сам механизм со втулкой, который производит сцепление заклёпки с материалами;
пружина.

Внешним видом данный инструмент может напомнить плоскогубцы с намеком на строительный пистолет.

Сцепление материалов производится за счет сжимания двух ручек между собой.

Рейтинг лучших заклепочников

Kraftool 31170-H6

Заклепочник Крафтул входит в топ благодаря литому алюминиевому корпусу и насадкам на ручках с противоскользящим эффектом. Инструмент предназначен для соединения тонкостенных изделий металлическими заклепками – алюминиевыми, латунными, стальными.

Инструмент можно посоветовать для выполнения домашних работ. Заклепочник имеет четыре насадки и класс прочности 12.9. Это поворотный инструмент со стальными наиболее важными деталями.

ЗУБР Универсал

Зубр Универсал – это инструмент, которым скрепляются тонколистные строительные материалы с использованием алюминиевых, нержавеющих и стальных, а также резьбовых заклепок.

Сборщики рекомендуют использовать вытяжной инструмент при необходимости длительного выполнения работ. Благодаря стальному корпусу, выполненному методом литья, обеспечивается прочность и надежность. Для изготовления рабочих элементов использовалась сталь, поэтому инструмент выдерживает циклические нагрузки.

Сибртех 40543

Переставным инструментом Сирбтех скрепляется листовой металл и другие материалы вытяжными заклепками. Рабочую часть заклепочника можно переставлять в два положения – 0 и 90 градусов, что упрощает процесс работы с ним.

Это правильный инструмент, который используется для проведения работ в труднодоступных местах. Материал изготовления ручек – поливинилхлоридная сталь.

MATRIX 405505

В рейтинг лучших ручных заклепочников вошел инструмент фирмы Матрикс. Инструмент имеет поворотный механизм, поэтому работа по соединению материалов упрощается. Его используют для соединения профлиста, стеклопакетов и других тонких материалов. Благодаря стальному корпусу обеспечивается устойчивость к повышенным нагрузкам. В комплект входят все необходимые сменные элементы.

Профессиональным заклепочником соединяются различные металлические материалы. В комплект входят все форматы насадок и ключ, предназначенный для их замены. Специалисты отдают выбор инструменту благодаря усовершенствованному механизму рабочей части.

STANLEY MR33 0-69-833

Инструмент выпускается старейшей американской компанией. Применяется для соединения металла незначительной толщины. Инструмент предназначен для работы с клепками длиной 2,5–4 мм. Качественное сцепление обеспечивается благодаря прорезиненным рукояткам. Благодаря наличию специального пластика на рукоятках с заклепочником несложно работать.

Длина заклепки — 23 сантиметра. Клепочник имеет специальное приспособление, которое фиксирует рукоятки, что позволяет его аккуратно хранить.

Ермак 235

С помощью данного инструмента соединяются детали, которые с двух сторон вибрируют. Инструмент соединяет металлические и тонкопрофильные детали алюминиевыми заклепками.

Заклепочник имеет удобную рукоятку, на конце которой располагается фиксатор, обеспечивающий удобное хранение. На рукоятках специальные насадки для упрощения работы.

Среди механических заклепочников можно выбрать инструменты Барс, Вихрь, Волат. При выполнении большого количества работ рекомендуется использовать электрический инструмент.

Перед тем, как купить заклепочник для дома, рекомендуется ознакомиться с его техническими характеристиками и определить особенности работ. Это позволит выбрать удобный и многофункциональный инструмент.

Как правильно использовать заклепочник

Существует несколько технологических приёмов крепления различных материалов между собой:

методом склеивания;
сваркой;
резьбовым соединением;
креплением саморезами;
клёпкой. — С применением современных клёпочников – простая операция. — Гарантирует прочное и надёжное соединение любых материалов. — Минимальная трудоёмкость. — Нет ограничений по минимальной толщине соединения. — Крепление может быть резьбовым. — Возможна односторонняя доступность.

Замечание: препятствием может стать только электрохимическая коррозия между соединяемыми поверхностями или заклёпкой.

Трудности работы с заклепочником

Никаких технологических трудностей при работе с заклёпочником не возникает. Для осуществления надёжного соединения необходимо выполнить ряд простых действий:

выравнивание скрепляемых поверхностей; зазоров быть не должно. Иначе пострадает качество крепления.

разметка и сверление отверстия;

диаметр отверстия должен быть больше диаметра втулки заклёпки на 0,2-0,3 мм.

прижатие деталей друг к другу;

при возможности хорошо использовать струбцины или тиски.

вставить выбранную заклёпку в просверленное отверстие;

втулка большего диаметра вставляется в отверстие. Более тонкая и длинная часть стержня торчит наружу. Втулка должна быть больше толщины скрепляемых материалов от 1,0 до 1,5 её диаметра.

Юбка должна быть плотно прижата к наружной детали.
Торчащий наружу стержень вставляется в патрон инструмента до упора, строго по его оси.
Путём сжатия рукояток осуществляется деформация втулки, формирование внутренней головки крепления и удаление излишней части стержня.

Применяя инструмент с функцией сбора обрезков стержня, удалять его из патрона будет не нужно.

Плохое качество соединения может произойти в следующих случаях:

от оборванного стержня остаётся торчащий и острый край. Использована головка инструмента большего размера.

оборванный стержень остался в патроне инструмента.

низкое качество бюджетной модели.

изменение положения инструмента до обрыва стержня.
заклёпка не заполнила отверстие – имеется люфт между втулкой заклёпки и деталью.

Диаметр заклёпки не соответствует диаметру отверстия – необходимо установить новую.

Совет: правильно выбранный заклёпочник, с трёхточечным зажимом, значительно повысит качество крепления.

Назначение и принцип действия заклепочника

Заклепочник используется для соединения между собой плоских заготовок, где ширина мест соприкосновения превышает их толщину в 3 и более раз.

Для примера, если сложить вплотную две одинаковые полосы из стали с размерами 4х40 мм, их ширина будет превышать общую толщину в 5 раз.

В этом случае оправдано применение именно заклепок, как соединительных элементов.

Клепальные клещи, как иначе называют заклепочники, подходят для соединения между собой деталей с общей толщиной не более 13 мм.

Инструмент находит применение в быту, на производстве, в строительстве и незаменим в различных ремонтных мастерских.

Механический заклепочник напоминает формой большие плоскогубцы, а принцип его работы заключается в передаче усилия от рукоятей – рычагов к рабочему механизму, устанавливающему в отверстие заклепочный элемент.

Сам же крепежный элемент состоит из таких частей как:

Клепка – трубка со шляпкой, расположенной с ее одной стороны.
Сердечник — стальной стержень, изначально расположенный внутри клепки. Имеет на своем конце расширение.

В процессе работы инструмент тянет стержень сквозь клепку, расширяя ее трубку.

В тот момент, когда усилие достигает заданной величины, стержень попросту откусывается.

Элементарный принцип действия и обусловил высокую популярность заклепочника при формировании прочных соединений.

Что такое заклепочник и как он работает

Заклепочники или клепальники — устройства для установки заклепок. Под разные типы крепежа есть специальные инструменты. Есть отдельные под вытяжные, винтовые заклепки. Есть также универсальные модели, но они относятся к группе профессионального инструмента, соответственно, стоят солидно.

Один из вариантов использования

Чтобы выбрать заклепочник правильно, желательно понимать как он работает. Независимо от типа заклепок, с которыми работает агрегат, принцип клепки всегда один: устройство развальцовывает вторую (дальнюю) часть заклепки, формируя закрывающую головку. Отличаться может только способ развальцовки:

При установке вытяжных заклепок, губками захватывается и тянется стержень. На конце стержня есть шарик, который упирается в край корпуса заклепки и сминает ее. При достижении определенного усилия, стержень обламывается.
Работа заклепочника при установке вытяжных заклепок
Установка винтовых заклепок отличается. Внутри полого корпуса нанесена резьба. В этот метиз вкручивается винт подходящего диаметра. При закручивании он начинает подтягивать край заклепки, за счет чего и развальцовывается пластичный металл (см. видео ниже).
При установке пустотелых заклепок (пистонных) происходит просто развальцовка конусообразной насадкой. Пистонные заклепки применяются в ненагруженных местах, но чаще не в стройке, а для отделки или при соединении деталей из кожи, ткани и т.д.
Пистонные заклепки ставятся проще всего, но они же имеют самую малую надежность. В стройке применяются нечасто, разве что в поделках

В общем, процесс понятен. Как видите, отличия только в том, что в одном случае надо тянуть стержень, в другом — крутить винт, в третьем — прижимается конусная насадка

При выборе типа заклепок, обратите внимание, что инструмент под вытяжные недорог, а вот для винтовых стоит, обычно, немало. Этим в основном и ограничивается применение винтовых заклепок

Ну, и тем, что они полые — негерметичны.

Как выбрать заклепочник: производители и цены

При выборе конкретной модели многие ориентируются на цены. Здесь просто большой разброс: есть очень дешевые и практически один к одному по виду, но в разы дороже. Даже в десять раз дороже. Сразу нужно сказать, что даже для разовой работы покупка очень дешевого заклепочника слишком рискованна. Это может не работать вообще или работать с кучей журналов.

Если вы, например, снова хотите просто заклепать забор, вам потребуется установить более сотни заклепок. Если вам придется разбирать инструмент через каждые 2-3 заклепки, он вам точно не понравится

Чтобы выбрать подходящий заклепочник, обратите внимание на средний ценовой диапазон

Stanley MR 99. Stanley – старейшая американская компания.
НОБУС. Недорогой инструмент, работающий надежно.
Гесип. Известная компания, но не все ее хвалят. Есть конечно более дешевые, которые работают, во всяком случае не хуже.
YATO справляется со стальными заклепками лучше, чем китайские заклепки с алюминиевыми.
Чтобы вы могли оценить диапазон цен
NWS – немецкая компания. Качество инструмента отличное.
Топекс. В некоторых моделях понравилась возможность переставлять «нос» на 90 градусов. Удобно, если приходится работать в труднодоступных местах.
КРАФТОЛ. Инструмент в целом хорош, как и инструменты для клепки.

Если вы собираетесь использовать заклепочник в профессиональной деятельности, вам необходимо выбрать более дорогой. Фирма – на свое усмотрение, но из разряда профессиональных или полупрофессиональных моделей. Возможно, они не отличаются конструктивно, но имеют больший ресурс, длительность. То есть они сделаны более надежно и качественно. Этим и объясняется разница в цене: использовались более дорогие / качественные материалы.
