Правила установки электросчетчика в частном доме

Недостатки и достоинства двухтарифных счетчиков

На сегодняшний день почти все хозяева домов и квартир заинтересованы сэкономить свои средства. В основном это связывается с тем, что в нынешнее время выпускается мощная техника, которая за месяц может накрутить приличные суммы. Одним из вариантов выхода из такой ситуации является установка двухтарифного электросчетчика. Принципом работы такого устройства является то, что при разном времени суток стоимость 1 кВт будет отличаться. Цена ночного тарифа будет в несколько раз меньше, чем дневного. Для чего же это совершается? Первым делом в таких устройствах заинтересованы сами электроподстанции, которые занимаются выработкой электроэнергии. Как правило, в утреннее время (с 7 до 10 утра) и вечером (19-23 вечера) нагрузки на подстанции стремительно повышаются, и увеличивается потребление электричества людьми и предприятиями. В результате этого электростанции начинают работать неравномерно, что приводит к быстрому износу оборудования и неравномерному расходу топлива. Для того чтобы хоть немного снизить затраты энергии, были разработаны двухтарифные счетчики.

Эти аппараты работают по такой схеме: днем (с 07 до 23) цена на энергию немного выше обычного, но в ночное время (соответственно с 23 до 07) начинает работать второй тариф, а именно льготный, когда стоимость 1 кВт намного меньше обычного. Поэтому благодаря льготным тарифам некоторые предприятия работают в ночное время, тем самым разгружая все электроустановки.

Основными достоинствами являются:1. Возможность сэкономить собственные средства, так как окупаемость изделия наступает спустя 1 год.2. Выполняется помощь в работе электростанции, благодаря чему производители будут намного реже заниматься ремонтом своих устройств.3. Сокращается выброс вредных компонентов в атмосферу. Из-за того что происходит неравномерное потребление энергии, станции начинают скачкообразно перерабатывать топливо, поэтому в вечернее и ночное время выбросы будут сильно загрязнять окружающую среду.

Чаще всего для обычного пользователя последние два пункта практически неважны, поэтому основным преимуществом является значительная экономия денежных средств.

Установка электросчетчика в частном доме на улице имеет такие недостатки:1. Далеко не все регионы ставят по-настоящему выгодные тарифы для потребителей. Некоторые города назначают следующие показатели: в дневное время стоимость превышает практически в несколько раз стандартные, а ночью цена потребления ниже буквально на 15-20%.2. После того как будет монтировано устройство, необходимо правильно использовать бытовую технику, иначе об экономии не будет идти и речи. Дело в том, что такие аппараты будет выгодно применять только по следующему принципу. Оказывается, что для того, чтобы сократить расходы, необходимо мощными приборами обязательно не пользоваться днем, а именно посудомоечной и стиральной машиной, кондиционером, обогревателем и т. д. Если мыть посуду и стирать после 23.00, то только в таком режиме работы можно значительно уменьшить затраты. В другом варианте финансовые вливания только возрастут в значительное количество раз.

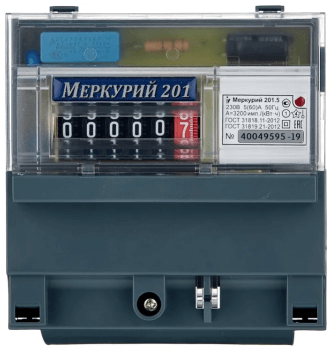

INCOTEX Меркурий 201.5 5(60) А

Энерго счетчик российского производства имеет первый класс точности, обеспечивает учет активного расхода электроэнергии в однофазных цепях с переменным током. Корпус безвинтовой, есть защита от хищения энергии, механическое отчетное устройство в базовой комплектации. Для крепления INCOTEX Меркурий 201.5 предусмотрена DIN-рейка. Модулей – 6 штук.

Номинальное напряжение в сети составляет 220 В, ток – 5 А, превышать предельное значение в 60 В нельзя. Тариф – только 1. Межповерочный интервал оборудования составляет 16 лет, чаще его делают только при наличии проблем. Корпус прочный, долговечный.

Распространенные вопросы и частные случаи

УК в наше отсутствие провела замену счетчика. У нас стоят трехтарифный, введен в эксплуатацию 3 года назад. УК проводило массовую замену и поставили двухтарифный. Законны ли эти действия?

Нет, не законны. Напишите претензию в энергоснабжающую организацию с изложением своих требований, уведомив энергетиков о том, что при не разрешении данного вопроса в срок 10 дней, вы оставляете за собой право подать жалобу в прокуратуру, Роспотребнадзор и в Жилинспекцию, с последующим обращением в суд.

У меня на участке дом и постройка. Можно ли провести дополнительную линию и подключить отдельный электросчетчик?

Нет. Если участок един и владеет им один собственник, подключиться можно только один раз. Если хотите две линии и разные счетчики, нужно делить участок на два с разными кадастровыми номерами.

Как производится оплата электричества в случае кражи счетчика?

Кража прибора повлечет за собой изменение схемы расчета за потреблённую электроэнергию. Осуществляться оплата будет в соответствии с п. 59 ПП РФ 354, то есть исходя из среднего расхода. Такой порядок будет определен на период с даты фиксации кражи электросчетчика до даты подачи заявления об установке (опломбировки) нового счетчика.

Обязан ли собственник жилья присутствовать при замене электросчетчика?

Если прибор находится в открытом доступе, присутствие собственника при его замене не обязательно. Счетчик в любом случае будет считаться введенным в эксплуатацию после составления акта, и его показания будут учитываться при расчетах.

Нужно ли хранить старый счетчик после замены?

Нет. Все данные указываются в акте, поэтому старый прибор больше не понадобится.

Замена электросчетчика в помещении может быть плановой или не плановой. Но в любом случае она строго регламентирована и регистрируется в энергетической компании. Нарушение порядка наказывается солидным штрафом.

Правила установки и подключения электросчетчика в частном доме

Важные технические аспекты

По функциональному принципу разделяют электронные и индукционные счетчики. Сегодня, большая часть счетчиков заменяется на электронные, так как индукционные являются менее точными и их применение сугубо ограничено.

Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.

Если расчетный ток будет превышать 100 ампер, то в этом случае электрический счетчик придется устанавливать непосредственно через трансформаторную схему.

Перед покупкой прибора необходимо уточнить срок установки пломбы государственным доверителем и ее целостность. Если сеть трехфазная, то знак проверки не должен быть старше 1 года, а для однофазной – 2 года.

Как установить электрический счетчик и важные организационные аспекты

Установить электросчетчик сможет электромонтажник средней квалификации. Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности.

В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.

Процесс установки счетчика

1. Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
2. Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
3. Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
6. К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
7. В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
8. В процессе монтажа следует соблюдать все требования ПУЭ.
9. Выполняем пробное включение.

Как правильно подключать однофазный прибор учета

Во-первых, необходимо организовать грамотный ввод электричества. В основном используется либо ответвление от воздушной линии электропередач, либо применяется прокладка кабеля под землей. Все эти операции должны выполняться специалистами из местной энергетической организации. Вы лишь можете позаботиться о расходных материалах и защитном оборудовании, посредством которых будет организован ввод электричества в ваш дом.

Во-вторых, нужно купить шкаф, где будут располагаться прибор учёта, автоматические выключатели, устройства защитного отключения, соединительные провода и прочее. Ваша безопасность будет напрямую зависеть о того, какое защитное оборудование вы выберите. Минимальный комплект, который обеспечит базовую защиту от короткого замыкания, перегруза, утечки, состоит, как правило, из следующих приборов защиты:

• двухполюсный автоматический выключатель,

• устройство защитного отключения – УЗО.

Конечно, можно сэкономить, купив дешевый однополюсный автоматический выключатель, но этого делать мы не рекомендуем. Лучшее решение – одновременная коммутация и нулевого, и фазового провода. Если заглянуть в «Библию электрика» — ПУЭ, то мы узнаем, что однополюсный автоматический выключатель нужно устанавливать только на линию фазы. Следовательно, обязательно проверьте работу электрика, вооружившись отверткой-индикатором. Если после отключения автоматического выключателя в ваших розетках все-таки остается «фаза», то, значит, автоматический выключатель был ошибочно установлен на шину ноля. Неискушённые в электрике люди могут просто-напросто этого и не заметить, ведь при отключении автомата во всем доме свет гаснет, как и положено. Однако такое подключение противоречит правилам устройства электроустановок. Также распространённой ошибкой является установка двух однополюсных автоматических выключателей вместо одного двухполюсного. Безусловно, работать такая связка может и будет, но может возникнуть одна нештатная ситуация, когда при коротком замыкании или перегрузе по току сработает только автомат на ноле. При таком срабатывании опасный потенциал фазного провода будет продолжать поступать в сеть. В ПУЭ однозначно написано, что должна полностью исключаться любая возможность коммутации нулевого провода отдельно от фазового. Некоторые горе-электромонтажники просто соединяют 2 «клювика» однополюсных выключателей в единую конструкцию посредством проволоки, но на практике такая конструкция не отличается надежностью срабатывания, ведь одному «клювику» приходится тянуть вниз и второй, чего производитель явно не предусмотрел. Поэтому покупайте нормальные двухполюсные выключатели, в которых предусмотрена одновременная коммутация и нулевой, и фазовой линии.

И, наконец, в-третьих, перед тем как поставят пломбу на прибор учета электроэнергии, проверьте, каким образом подключены провода. Классическая схема выглядит так: первый провод – вход фазы, второй провод – выход фазы, третий провод – вход нулевого рабочего проводника, четвёртый провод – выход нулевого провода на потребителей электроэнергии в вашем доме.

Схема подключения однофазного электросчетчика

Любое другое подключение проводов приведет либо к полной остановке электросчетчика, либо приведет к вращению в обратную сторону, либо к учету с серьезной погрешностью в вашу пользу. Безусловно, некоторые специально путают провода, чтобы получить возможность останавливать счётчик, но этого делать мы не рекомендуем. Практика показывает, что усилий и страха такая экономия просто-напросто не стоит. Лучше купить солнечную панель или ветряную электростанцию, чтобы вполне легально не платить за электроэнергию.

Тарификация счетчиков электрической энергии

Трехфазный многотарифный счетчик электроэнергии

Многотарифные счетчики учитывают расход электричества в зависимости от загруженности сетей и времени суток. Двухтарифный отличается показателями день и ночь. В трехтарифном счетчике цена ниже нормы во время слабой загруженности сети, минимальная в ночное время. В пиковый период потребления тариф возрастает.

Рациональность выбора одно- или многотарифного счетчика зависит от региона проживания и бытовой техники, которой пользуется потребитель. Для небольшого домовладения с расходом в 200–300 кВт в месяц лучше установить однофазный счетчик. Для тех, кто ведет ночной образ жизни, больше подойдет многотарифный, как в квартире, так и в частном доме.

Хозяева должны проанализировать сложившийся уклад жизни. Продумать, какая техника требует наибольшего количества электроэнергии. Насколько удобно будет изменить режим работы и каков объем экономии за счет низких тарифов. Следует все просчитать, чтобы покупка дорогого устройства с сомнительной окупаемостью не оказалась напрасной.

Временные рамки тарифов на электроэнергию

Тарифы по регионам на электроэнергию могут отличаться. В сельской местности она дешевле, нежели в городе. Часто тарифные планы выполнены так, что дневное повышение стоимости сводит на нет экономичность ночного тарифа. В этом случае от перехода с однотарифного на многотарифный не будет никакой выгоды, а возможно счета к оплате еще и возрастут.

Если не использовать мощные потребители электроэнергии ночью, никакой надобности в многотарифном счетчике нет. Холодильники имеют относительно низкий класс потребления. Включать электрические нагреватели ночью нет смысла. Разница в оплате возможна, если перенести стирку, нагрев бойлера или работу посудомоечной машины на ночь. Но это не всегда удобно.

Ставим счетчик

Если уж вы решили, что справитесь с установкой счетчика в частном доме лучше, чем это сделает представитель электросетевой службы, можно попробовать. Вам понадобятся:

• абонентский электрощиток;
• счетчик, который соответствует техническим параметрам;
• провода нужного сечения;
• автоматические выключатели и УЗО;
• трансформаторы;
• пассатижи;
• отвертки (лучше набор);
• острый нож с рукояткой из пластика или обмотанный изолентой;
• крепеж по диаметру отверстий в щитке;
• монтажные планки (стандартные, шириной 35 мм);
• изоляторы;
• мультиметр;
• изолента.

Приступаем к монтажу

Вы уже, конечно, определились, сколько фаз вам нужно, и разобрались с трансформатором – он нужен не всегда, но если вы ставите трехфазный прибор учета, без преобразователя вряд ли удастся обойтись. Далее порядок действий будет таким:

1. Установите в щиток монтажную планку.
2. Установите УЗО, собственно счетчик и выключатели – для этого есть фиксаторы, которые входят в комплект.
3. Проверьте, работают ли автоматы, включив мультиметр в режим измерения сопротивления.
4. Поставьте шины заземления и защиты – их крепят гайками и изоляционными винтами.

Вариант 1

Однофазный счетчик подключается по схеме прямого включения в сети. Несмотря на то, что моделей много, клеммы у них абсолютно одинаковые. Иногда используется трансформатор. У них четыре клеммы:

• вход фазы;
• вход нуля;
• выход фазы;
• выход нуля.

Отдельных клемм для заземления нет. Действуем в следующем порядке:

1. Обесточьте дом – делается это прямо на магистрали или же на вводном автомате, так что все равно нужно договориться с сетевой компанией.
2. Смонтируйте счетчик.
3. Проверьте все подключения
4. Включите агрегат.

Вариант 2

С трехфазным счетчиком повозиться придется несколько дольше. Перво-наперво надо понять, что есть несколько схем, и они зависят от того, какую модель вы выбрали. Возможны несколько способов подключения:

• прямое подсоединение;
• включение в четырехпроводную сеть через трансформатор;
• в трехпроводную или четырехпроводную сеть с использованием трансформатора;
• через два трансформатора (тока и напряжения) в трехпроводную сеть.

Напрямую можно включать счетчик, если вы видите на маркировке букву У, что означает универсальность. Такие счетчики используются чаще всего, они подходят для дома, и для квартиры. Правда, ток ограничен – 50 А. После того, как монтажник соберет агрегат, он должен сделать следующее:

1. Пробное включение.
2. Опломбирование, причем на пломбе должны быть указана дата.

Какие бывают счетчики?

Прежде чем установить счетчик электроэнергии в частном доме, его надо выбрать. Не всегда вариант, который предлагают специалисты энергосбытовой компании, будет лучшим. Счетчики различаются по нескольким параметрам:

• номиналу;
• способу работы;
• количеству тарифов.

Номинал

Номинал зависит от суммарной мощности, которую вы уже подсчитали. Для квартиры достаточно прибора, рассчитанного на ток до 80 А. Для частного дома, в котором живут летом и зимой, номинал должен быть больше.

Тарифы

По этому параметру все счетчики делятся на два вида:

• однотарифные;
• многотарифные.

С однотарифным проще обращаться, поскольку оплата в любое время суток одна и та же. Многотарифный счетчик имеет смысл тогда, когда в какие-то периоды есть льгота на оплату. Использование такого прибора может принести некоторую экономию.

Способ работы

По способу работы все счетчики также делятся на два вида:

• индукционные;
• электронные.

Индукционные долго служат, они надежны и стоят сравнительно недорого. Но класс точности у них, как правило, ниже. Электронные стоят дороже, но дают более точные показания, да и считывать их проще.

Порядок замены

Замена электросчетчика в квартире, частном доме, промышленных или других объектах невозможна без получения разрешения от энергетической компании, обеспечивающей поставку электроэнергии конкретному потребителю. Нахождение прибора учета в собственности потребителя не позволяет ему самостоятельно вскрывать пломбы во избежание штрафных санкций, так как они принадлежат компании – поставщику.

Куда обращаться для получения разрешения

• Можно обратиться лично в энергетическую компанию. Не существует бланка установленного образца, пишется он в свободной форме, например, как на изображении.После регистрации заявления энергетическая компания направит специалиста, который зафиксирует показания прибора учета. Наличие практически у каждого мобильного телефона с функцией фотографирования упрощает этот процесс. Снятые с помощью мобильной электроники изображение счетчика с показаниями можно распечатать и отправить в энергетическую компанию вместе с заявлением. Специалист будет нужен только на стадии опломбирования после процедуры замены счетчика, где проверит показания с фотографии.
• Инспектора можно вызвать на дом. Как специалист он проверит целесообразность замены, что подтвердит соответствующим документом и вскроет пломбы.
• При отсутствии напряжения в доме или квартире по причине неисправности счетчика, надо воспользоваться услугами аварийной службы. Прибывший специалист имеет право на снятие пломб или ограничится разрешением на данное действие. После чего аварийная служба оповестит энергетическую компанию, чтобы замена устройства носила официальный характер.

Кто должен менять

Поменять счетчик электроэнергии может любой человек владеющий знаниями в электротехнике и имеющий практический опыт работы в этой сфере деятельности. Сделать замену по силам электрику из электроснабжающей организации, можно пригласить специалиста из обслуживающей жилищно – коммунальной конторы или просто попросить выполнить работу через знакомого электрика. Можно ли самому поменять электросчетчик в квартире? Никто не запрещает это делать, однако следует знать, что ответственность за качество работ лежит на исполнителе.

В многоквартирном доме хозяин жилья не всегда обязан заниматься заменой прибора учета электроэнергии даже в случае проживания в приватизированной квартире. Если электрический прибор находится в подъезде, на лестничной клетке то он принадлежит к общедомовому имуществу и следить за его техническим состоянием должна управляющая компания. В исключительных случаях, когда устройство сломается по вине владельца или в договоре с управляющей компанией прописана обязанность замены электросчетчика в квартире хозяином, проблемы с заменой не лежат в поле деятельности управляющей компании.

Электросчетчик в частном доме практически во всех случаях должен быть куплен, установлен и при необходимости заменен на новый, собственником дома. Установка приборов учета в таких домах по требованию электроснабжающей организации производится на улице, что облегчает инспекторам съем показаний. Однако это идет вразрез с ПУЭ (Правила Устройства Электроустановок), согласно которым счетчик должен устанавливаться в сухих помещения с температурой не ниже 0 °С. Таким требованием можно воспользоваться при заключении договора о балансовой принадлежности с ресурсоснабжающей компанией. При установке счетчика на уличном столбе следует отразить в документе, что ответственность за перенос, замену прибора учета должны нести представители компании поставщика электроэнергии.

Правила установки

Перед тем, как произвести подключение, необходимо обратиться в компанию, которая поставляет электроэнергию с заявлением. При этом надо дополнительно предоставить такие документы:

1. Те, которые подтверждают право собственности на жилую недвижимость.
2. Ситуационный план места, где планируется установить прибор для учета.
3. Техническую документацию по установке электросчетчика. В ней должны быть отражены такие вопросы: план расположения кабеля до счетчика, наличие заземления, расчет мощностных и других характеристик учетного прибора.

Технические документы готовятся с участием специалистов.

Место, где устанавливают счетчик, должно быть выбрано таким образом, чтобы был возможен свободный доступ представителей контролирующей организации. Конкретные требования к месту установки в нормативных документах не оговариваются.

На столбе

Это важно для обеспечения возможности беспрепятственного снятия показаний, проверки наличия пломбы и контроля технической исправности прибора. Нормативные документы относительно установки электросчетчиков, а также рекомендации энергопоставляющей компании могут иметь спорные или противоречащие моменты

Тут можно привести примеры:

Нормативные документы относительно установки электросчетчиков, а также рекомендации энергопоставляющей компании могут иметь спорные или противоречащие моменты. Тут можно привести примеры:

1. В правилах устройства электроустановок сказано о необходимости устанавливать счетчики в помещениях. В то же время электрокомпании выгоднее, чтобы это было сделано на улице, чтобы обеспечить более легкую возможность снятия текущих показаний.
2. В нормативных документах указано, что максимальная высота расположения коробки равна 170см. Однако компания рекомендует использовать высоту в три метра или выше для того, чтобы обеспечить сохранность прибора.

Все спорные моменты должны быть рассмотрены и зафиксированы в тексте документа.

Важно! При установке вне помещения важно то, насколько электросчетчик защищен от влияния непогоды. Если прибор, который ранее использовался в доме, выносится на улицу, то существует риск того, что он не сможет работать во время зимних морозов

Обычно местами, где устанавливается электросчетчик в частном доме, являются фасад дома или столб линии электропередач. Разводку при этом располагают внутри частного дома. Столб, на котором монтируют коробку, должен находится на придомовом участке.

Вам это будет интересно Как составлять схемы

Схема разводки проводов

Модель, которая устанавливается на улице, должна быть защищена от дождя, снега, жары и мороза. В зимнее время, чтобы перенести мороз, должен использоваться обогрев для счетчика. Поскольку этот прибор будет доступен практически любым лицам, нужно обеспечить для него антивандальную защиту. Важным вопросом при установке является то, кто будет оплачивать его работу в процессе эксплуатации.

Правила установки электросчетчика предусматривают, что после установки должна регулярно производиться проверка приборов. Для трехфазных счетчиков такой период составляет 1 год, для однофазных — 1 год.

Коробка для подключения

Перед использованием необходимо убедиться в целостности пломбы. Если она отсутствует, установка электросчётчика в частном доме невозможна, требуется вызвать специалиста из компании, которая поставляет электроэнергию для проведения опломбирования.
