Электропроводка в доме своими руками пошагово

Правила создания электропроводки в доме

Любые строительные работы регламентируются целым рядом правил и нормативов, описанных в ГОСТ и СНиП. Работы с электрической системой достаточно детально описаны в ПУЭ – в Правилах Устройства Электроустановок. Желая выполнить проводку в доме или квартире своими руками, обязательно нужно ознакомиться с этим документом.

Максимум внимания необходимо уделить правилам, затрагивающим вопросы прокладки электрической проводки, выбора и монтажа электрического оборудования. В ПУЭ указывается, что важные элементы электрической системы, такие как розетки, счетчики, распределительные коробки и выключатели необходимо монтировать так, чтобы к ним можно было без проблем получить доступ в любое время.

Выключатели рекомендуется размещать на высоте от 60 до 150 см от пола. Лучше их монтировать так, чтобы открытая дверь в комнату не препятствовала доступу к ним. То есть, если дверь открывается налево, то выключатель должен располагаться на стене справа. Провода к выключателям должны подводиться сверху.

Розетки лучше размещать на высоте 50-80 см от уровня пола. Совсем у пола точки электрического потребления располагать не следует, это не безопасно в случае подтопления жилого объекта. Розетки необходимо располагать на удалении не менее 50 см от кухонной плиты, радиаторов отопления, труб и различных заземленных элементов. Электрокабель к розеткам прокладывают по направлению снизу вверх.

Особое внимание следует уделить правилам, затрагивающим проблему прокладки электропроводки, выбора и монтажа электрического оборудования

В ПУЭ регламентируются и правила расчета необходимого количества розеток для помещений жилого объекта. Для жилых комнат требуется 1 розетка на каждые 6 м2 площади комнаты. Исключением выступает только кухня, в этом помещении допускается размещение почти любого требуемого количества розеток, точное их число определяется с учетом количества устанавливаемых в комнате бытовых устройств. В туалетах установка точек электрического потребления запрещена, а в ванных комнатах они должны иметь специальную защиту от влаги.

Прокладку кабелей можно выполнить открыто или скрыто. Вне зависимости от выбранного типа монтажа, размещать кабели можно только строго по горизонтали и вертикали. Повороты проводов должны проходить под прямым углом. Горизонтально расположенные провода должны быть установлены на расстоянии в 5-10 см от балок перекрытий и карнизов, на расстоянии более 15 см от потолка и не менее 20 см от пола. Вертикальные кабели располагают на расстоянии более 10 см от окон и дверных проемов. Между электрокабелями и газовыми трубами всегда должно быть более 40 см пустого пространства.

Провода не должны касаться металлических элементов и строительных конструкций. При установке нескольких кабелей параллельно должен оставаться промежуток более 3 см, и каждый провод должен располагаться в защитной гофре или коробе. Соединение и разводка проводов возможна только в распределительных коробках, все места соединения обязательно изолируют, причем соединять между собой медные и алюминиевые провода запрещено. Нулевые провода и заземление закрепляются на оборудовании специальными болтовыми соединениями.

Схема

Схема распределения электроприборов в квартире из 2-х комнат

Перед тем как приступить к прокладыванию своими руками электропроводки в частном доме следует сделать схему, по которой будут проводиться работы. Для этого необходимо взять план постройки и предварительно составить проект. Нужно знать, где будет размещаться мебель, какое количество электроприборов будет работать в сети, а также их общую мощность. Это позволит определить места для монтажа розеток, выключателей, светильников и прочих бытовых устройств. Схема может помочь сделать ремонт без повреждения проложенной силовой линии, а также при демонтаже старой проводки.

Размеченная схема позволит с большей точностью сделать расчеты и провести прокладывание эл. кабеля в деревянном доме или квартире. Чертеж должен начинаться от щитка, так как устройство защитного отключения является важным приспособлением, которое обеспечивает определенную защиту дому. Схема расположения проводки должна соответствовать определенным нормам и стандартам. Эл. провода должны располагаться в горизонтальном или вертикальном положении. Нельзя их укладывать перекрестно. Такое размещение кабелей позволит снизить вероятность повреждения их при ремонте.

В деревянных домах и квартирах эл. проводку принято монтировать под потолком или вдоль пола. Для того чтобы удобно можно было проводить работы, кабеля размещаются на 25-30 сантиметров ниже уровня потолка. Это оптимальная высота для того, чтобы не усложнять ремонт, и снизить вероятность механического повреждения эл. провода. Когда электрическая сеть размещается вдоль полового покрытия, тогда расстояние от пола должно быть около 15-20 сантиметров. Эти параметры должны учитываться при составлении схемы.

В обязательном порядке нужно отмечать места будущих выключателей и розеток. Это очень важный момент, так как длина провода должна рассчитываться с учетом всех точек выведения проводки. При скрытой эл. сети слишком короткий кабель может не позволить установить в определенном месте розетку или другую фурнитуру. Розетки размещаются в местах постоянного подключения электрических приборов, выключатели обычно встраивают со стороны дверной ручки при входе в комнату на высоте от 80 сантиметров. Такая высота обусловлена тем, что у детей также не должно возникать трудностей при доступе к выключателю.

Установка розеток своими руками должна проходить на высоте от 25 сантиметров от пола. Нижняя часть стены подходит лучше не только с эстетической стороны, но и по части экономии эл. провода. В среднем для составления схемы нужно учитывать, что в частном доме должно находиться по одной эл. розетке на 6-7 квадратных метров. В комнатах может быть больше розеток, чем на кухне. Их расположение может быть продиктовано расположением мебели или личными требованиями. В кухне может быть монтировано и больше 5 розеток. Это обычно связано с тем, что там подключается большое количество эл. приборов и ее размерами.

При составлении схемы нужно учитывать, что размещение розеток от окна или дверного проема не должно находиться на расстоянии менее 10 сантиметров. Распределительную коробку можно разместить в каждой комнате. От этого будет зависеть разводка эл. проводки. Специалисты настоятельно не рекомендуют устанавливать розетки и заводить проводку в ванную комнату. Предварительная схема электропроводки позволяет сделать расчет длины требуемого кабеля для монтажа. При ее составлении нужно учитывать особенности укладывания силовой линии в квартирах, деревянных домах.

Проектирование розеток и точек подключения электрооборудования на участке

Поскольку мы уже выяснили, где будут расположены электрические точки, чтобы наш сад был удобным и красиво оформленным, впору подумать о практичности такого решения. Речь идет, безусловно, о размещении розеток на дачном участке.

Хотите верьте, хотите нет, но основная причина покупки бензиновых газонокосилок (и других бензиновых садовых инструментов) — отсутствие провода. Благодаря удобно расположенным розеткам на участке, вам вовсе не придется отказываться от электрических моделей, переплачивать и дышать выхлопами бензина.

Установка дополнительных электрических розеток в саду позволит вам быстро и эффективно работать с любым электрооборудованием на участке и забыть про длинные удлинители раз и навсегда.

Выбор вида электромонтажа

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

Разводка линии открытым способом

Преимущество заключается в следующем:

  • поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
  • более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);
  • удобно добавлять новые точки разветвления.

Недостатки у этого способа монтажа один — очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.

Скрытая электропроводка в доме пользуется большей популярностью. В этом случае провода и кабели укладывают в стенах, для этого бурят штробы – канавки в стенах, потолке и полу или за подвесным потолком и обшивками стен.

Преимущество:

  • не портит интерьер комнат своим видом;
  • является пожаробезопасной;
  • дешевле, чем наружная.
  • вероятность повреждения значительно меньше;
  • высокая долговечность всех элементов.

Среди недостатков выделяют:

  • сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, нужно вскрывать отделку стен;
  • при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;
  • запрещена в деревянном доме, согласно ПУЭ 7.1.38.;
  • для электромонтажных работ нужно больше опыта и набор инструментов.

Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

  1. Рассчитываем сечение кабелей.
  2. Выполняем разметку и штробление.
  3. Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
  4. Производим расключение в распределительном щите.

Изолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

Разметка стен по схеме электропроводки в квартире

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

ИллюстрацияОписание действия
Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.
Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.
Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.
При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.

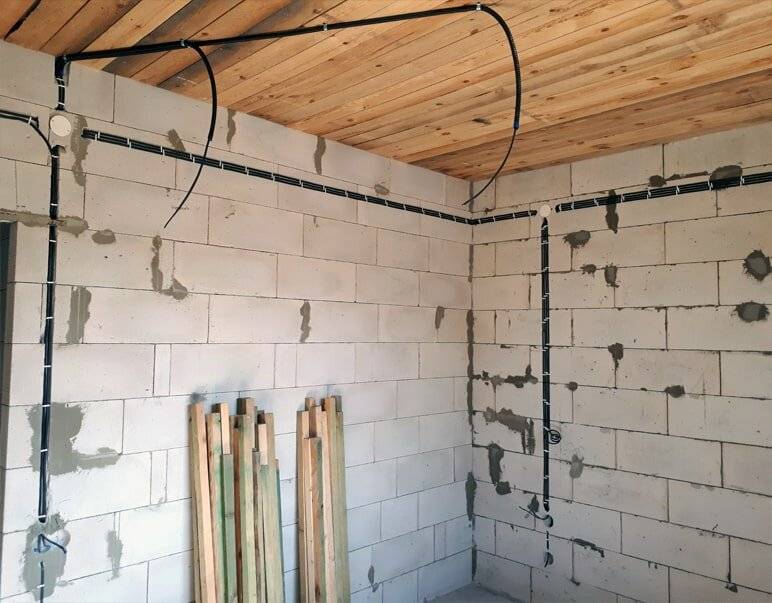

Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.

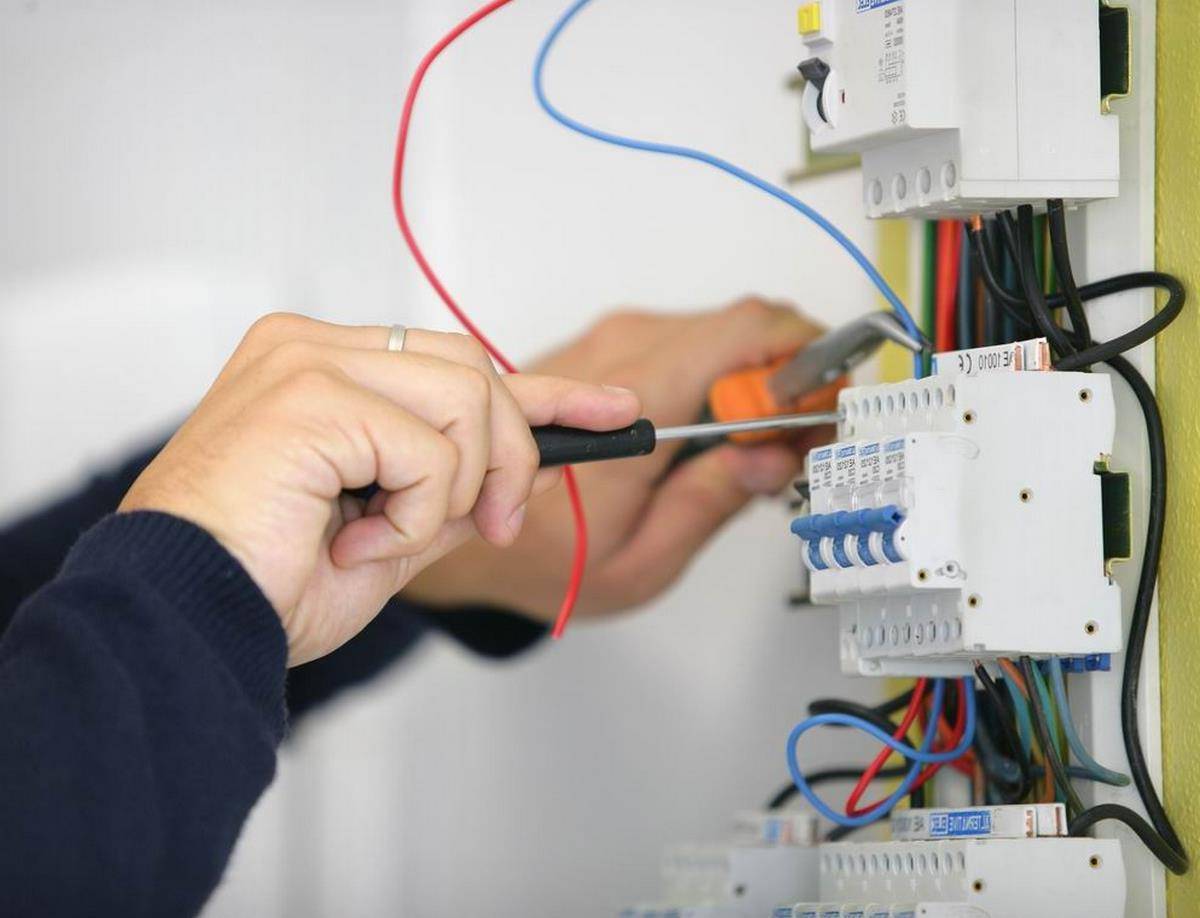

Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Монтаж электропроводки

После всех предварительных расчетов сам монтаж не вызовет особых сложностей. Главное – придерживаться рекомендаций и соблюдать технику безопасности. Первый этап – разметка. Маркером отмечаем линию прокладки кабеля. Далее отмечаем месторасположение светильников, розеток и ЩО (щит отключения). На втором этапе штробим стены, если необходима скрытая проводка, или монтируем открытым способом. Отверстия для оборудования выполняются перфоратором, используя насадку-коронку. Используя штроборез (инструмент с двумя параллельно стоящими алмазными дисками) или перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны спокойно вмещаться провода.

На потолке кабель можно прикрепить к перекрытию и скрыть декоративным потолком. Также можно спрятать проводку в пустотах перекрытий, проделав отверстия ввода-вывода, и затянуть ее туда. Далее перфоратором делают в углу помещения отверстия для ввода кабеля сквозь стену. Теперь можно приступать непосредственно к монтажу. Для начала надо установить ЩО, внутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, внизу – заземляющие, а между ними стоят автоматы.

Дальше заводится внутрь кабель и оставляется не подключенным потому, что к щиту распределения его имеет право монтировать только сертифицированный электрик с соответствующим удостоверением. Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО – белый, к заземлению – желтого цвета с зеленой полоской (цвета могут отличаться в зависимости от производителя). Автоматы соединяются сверху последовательно перемычкой из белого провода или специальной медной шиной фабричного производства. Теперь можно разводить проводку.

Открытый вариант монтажа

Монтаж открытой проводки выполняется в следующей последовательности:

  1. Согласно нанесенных отметок, фиксируем короба или кабель-каналы. Крепление выполняем саморезами, 5 – 10 см от краев с шагом 50 сантиметров.
  2. Монтируем коробки распределения, розетки и выключатели. Поскольку они навешиваются на стены, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и закрепляем.
  3. Кабель прокладываем от розеток к ЩО, начиная от точек подключения с использованием ВВГ – 3*2,5 провода.
  4. От ламп и выключателей к распредкоробу ведем ВВГ – 3*1,5 кабель.

Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) или с помощью клемм быстрого соединения типа WAGO. ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила коричневого или красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтый проводок с зеленой полоской) – снизу. Теперь готовая схема «прозванивается» тестером. Если всё хорошо, то приглашаем электрика.

Разводка скрытой проводки

В скрытом варианте монтирование проводки отличается лишь тем, что провод прокладывается с использованием специальных гофр, которые укладываются в ранее подготовленные штробы, что позволит при необходимости заменить проводку, не разрушая отделку. Подрозетники и распределительные коробки устанавливаются в проделанные ниши. По завершению всех работ заделываются штробы штукатуркой, можно использовать шпаклевку из гипса для уплотнения проводки.

Определение полной мощности

Теперь давайте определим с помощью программы v7.2 электрик полную мощность вашего дома или квартиры с учетом расстановки оборудования.

Какую полную нагрузку может понести ваш дом для того, чтобы определить сечение провода, который будет закладываться. Параметры автоматических выключателей для каждой цепи (каждой ветки). В принципе, все основные элементы, которые необходимы для расчетов электрической цепи. Для этого входим в раздел «Нагрузка».

Если параметры электрооборудования не известны, то здесь можно выбрать из усредненной нагрузки. Нажимаем на кнопку «Выбрать мощность из номенклатуры …». Появляется следующее окно.

Дальше смотрим осветительные приборы, телевизоры, холодильники, стиральные машины и так далее. Например, выбираем телевизор. По мощности телевизора программа выдает нагрузку, которую он будет потреблять. Точно так же для холодильника, стиральной машины с подогревом воды, пылесоса, утюга, фена. Теперь программа покажет общую мощность, потребляемую бытовыми приборами на нашу квартиру.

Далее делаем расчет схемы. Смотрим план дома и вставляем те данные, которые нужно определить. Допустим, это электрический щит, куда приходят все нагрузки с вашего дома. Здесь будет ввод в дом, то есть кабель определенного сечения, который вам нужно определить. В принципе все электросети закладываются одним кабелем 16 кв.мм.

Но для того, чтобы убедиться, что этого сечения будет достаточно, вам нужно посчитать всю нагрузку. Вы увидите ту нагрузку, которая допускается для вашего дома.

Дальше, можно раскидать нагрузку по зонам. Если это однофазная цепь 220 Вольт, то здесь будут отдельные автоматические выключатели, которые будут распределять нагрузку. Предположим, одна зона будет для ванной комнаты, вторая зона для зала, третья – для спальной комнаты.

Можно сделать и по-другому. В одной зоне подключены только розетки. Во второй зоне будут подключены только осветительные приборы (лампочки, люстры, бра и тому подобное). И третья зона будет отдельно на стиральную машину, либо на кондиционер. Если вы разбили по комнатам, то эту комнату можно так же разбить. Например, одно будет освещение, второе – розетки, третье – еще какая-то группа розеток.

Для примера поставим 3 лампочки по 100 Вт — это будет о,3 кВт. Розетка с телевизором: 200 Вт. Розетка с компьютером: 400 Вт. На эту ветку программа поставила мощность о,9 кВт. И так можно рассчитать каждую комнату.

А вот теперь, здесь же, можно посчитать номинальную мощность автоматов и сечение провода, который необходим. Для этого еще нужно поставить метраж. Например, расстояние от распределительной коробки до щита будет 20 метров. Программа рассчитала общую нагрузку на эту ветку 0,5 кв.мм и автомат на 4 Ампера. Таким же образом, проводим расчеты по нагрузкам для остальных участков цепи.

Далее, программа автоматически, с учетом общей мощности, рассчитает и выдаст вам общий ток, сечение провода, потери напряжения, диаметр проводника, ток плавления при коротком замыкании, то есть, все необходимые параметры, с учетом введенных значений.

Схемы электропроводки

Вся электрика в доме начинается с разработки подробного плана и схемы

Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы

Схема разводки электричества с группировкой по потребителям

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Планируемую нагрузку можно рассчитать по формуле:

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Например, если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм2. Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой. Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки – на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него. Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

  • точку ввода силовой линии;
  • места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Способы прокладки электрических кабелей

Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.

Подбор кабелей и проводов

Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.

Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.

Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.

Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм2, а для розетки – 2,5 мм2. Для оборудования с большей нагрузкой минимальный размер составляет 4 мм2. Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм2.

При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.

Виды проводов для квартирной электропроводки.

Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.

Монтаж коробки и соединение проводов внутри конструкции

Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.

Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно

Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты

Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.

Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.

Способы расключения:
  • С помощью паяльника;
  • Использование сварочного аппарата;
  • Применение клемм.

Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).

Способы соединения проводов.
