Каркасная баня 5х5: проекты и чертежи

Простой проект каркасной бани 5х5

При создании собственной бани стоит обратить внимание на уже имеющиеся проекты. Вместительная постройка каркасного типа 5х5 имеет несколько типов помещений:

  • тамбур – здесь размещают вешалки для одежды, холодильник;
  • комната отдыха в этом помещении стоит установить стол и диван;
  • моечная – она должна хорошо прогреваться;
  • парильное отделение.

Парную в бане стоит отделать вагонкой из осины. В этом помещении устанавливают угловой полок, имеющий габариты 90х270х270 см. В парной устанавливают и дополнительный узкий полок. Печь обкладывают кирпичом 120х120 см. В парилке выполняют небольшое окно, имеющее ширину 30 см.

В отделении для помывки удобно расположить душевую кабинку 90х90 см. Здесь же оборудуют лежак 90х200 см и бак с горячей водой. Комнату отдыха в бане делают просторной – 190х320 см. В этом помещении устанавливают столик с диваном. Окно в комнате отдыха делают большим – чтобы в нее поступало много света.

Каркасную баню 5х5 устанавливают на столбчатый фундамент. Это объясняется ее небольшой массой и невысокой нагрузкой на грунт.

Это интересно: Беседки для дачи — познавайте с нами

Что нужно знать о защитных материалах?

Строительство бани неотъемлемо связано с устройством разнообразных защитных материалов. Избыточная влага и высокая температура оказывают неблагоприятное воздействие на элементы конструкции, поэтому без использования специальных материалов не обойтись.

Для защиты от влаги используются разнообразные материалы. Чаще всего это полиэтилен, пергамин и рубероид. Пароизоляция размещается между теплоизоляционны м материалом и обшивкой. От использования рубероида по возможности нужно отказываться, т.к. под воздействием высокой температуры он выделяет неприятный запах.

Отдельного внимания заслуживает вопрос теплоизоляции. При грамотном выборе и правильной укладке утеплителя будут существенно снижены потери тепла, а следовательно и затраты на обогрев бани.

Чаще всего для утепления каркасных бань используется минвата. Не менее популярным является стекловолокно. Возможно и применение других материалов. К примеру, потолки иногда утепляют пенопластом, а полы – керамзитом или другими засыпками.

Обшиваем стены – завершающий этап

Для обшивки стен с наружной стороны лучше всего использовать OSB-4 толщиной 12-15 мм. Листы нужно нарезать так, чтобы края ложились на стойку. Висящих краев быть не должно. В местах расположения оконных и дверных проемов необходимо сделать вырезы, воспользовавшись электролобзиком или ножовкой.

Для крепления листов используйте фосфатированные саморезы длиной 60-70 мм. Расстояние от края листа до шурупа должно составлять 10 мм. Шаг крепежей по краям не должен превышать 150 мм. По центру листов шаг шурупов можно увеличить до 300 мм.

Обшивка стен

Между краями листов обязательно обеспечьте расстояние около 5 мм, т.е. так называемый деформационный шов. Если его не сделать, листы обшивки могут деформироваться в результате температурного расширения. Все швы нужно заполнить монтажной пеной.

Точно также обшейте фронтоны строения. Затем стены можно отделать любыми «сухими» фасадными отделочными материалами, такими как вагонка, сайдинг, термопанели и т.д. С внутренней стороны обшейте стены вагонкой. Если вы не знаете, как крепить к стене вагонку, прочитайте статью, посвященную данной теме.

Вот и все основные моменты каркасного строительства. Даже если вы новичок, возвести коробку небольшой бани вы сможете за одну-две недели.

Сборка каркасно-щитовых бань: проекты и цены

Возведение бани с применением технологии сборки щитовых конструкций на каркасной основе отличается высокой скоростью строительства и небольшими затратами на основные материалы. Проектами предусмотрены и учтены все требования, соответствующие строительству сооружений такой категории: вентиляция, водоснабжение, канализация, электроснабжение.

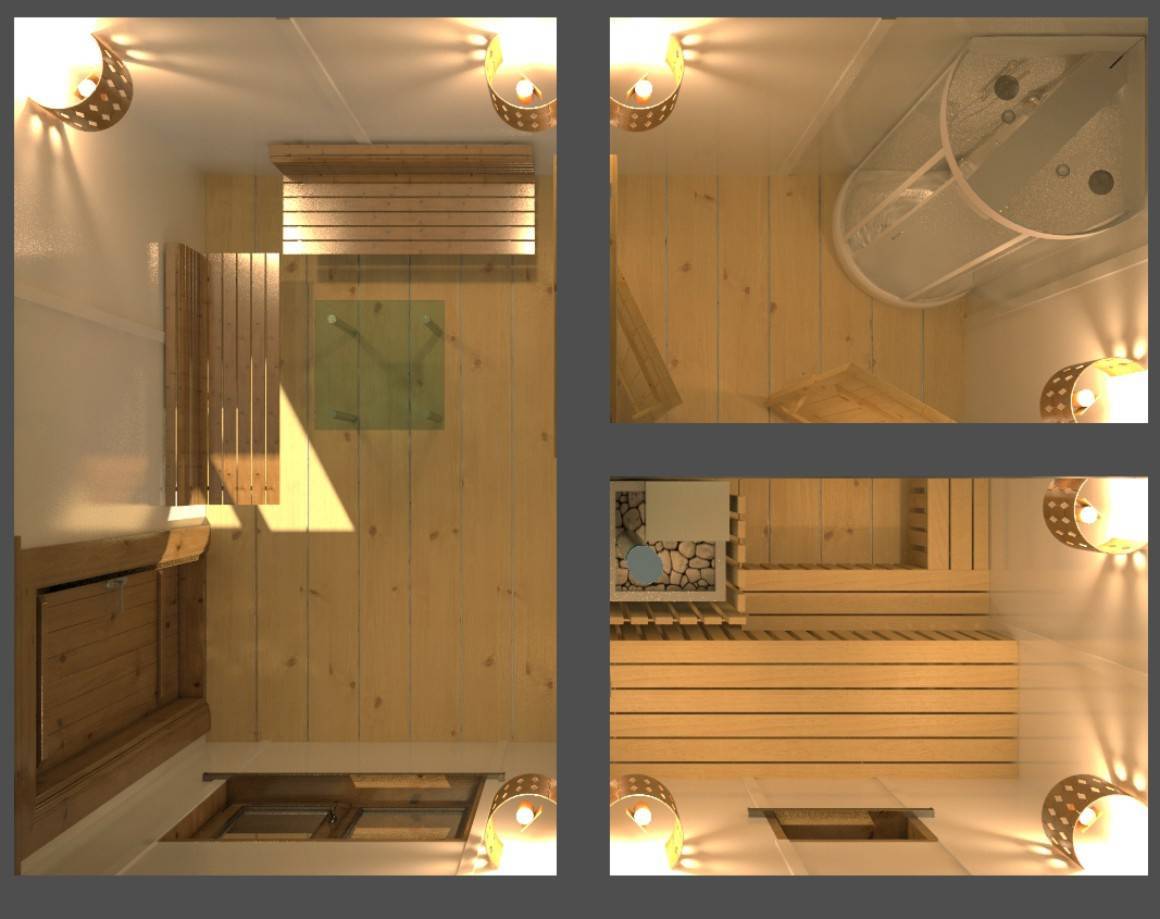

3D-визуализация небольшой по площади каркасной бани

Проекты каркасно-щитовых бань

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань.

Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным. Последний вариант основы применяют на песчаном грунте.

Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Цена каркасно-щитовой бани под ключ

Учитывая технологию строительства, стоимость каркасно-щитовой бани всегда ниже цены сооружения, построенного любым другим методом. Перед тем как сделать заказ, следует поинтересоваться у компании-производителя об оказании дополнительных услуг. Таких, как монтаж печи, устройство кровли, установка дымохода. Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней.

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен. Производители предлагают несколько версий комплектации:

Производители предлагают несколько версий комплектации:

  • объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
  • отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
  • без облицовки — объект представляет собой только сборку из щитов.

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Перед тем как купить баню каркасно-щитовой конструкции, необходимо обратить внимание на схему сборки сэндвича. Любые отклонения в последовательности расположения элементов внутри панели-сэндвича могут стать причиной отказа от изделия данного производителя. Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла

Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла.

Кирпичные бани и их особенности на стадиях проектирования

Кирпичная баня имеет как достоинства, так и недостатки. Начнем с хорошего:

  • Кирпич очень долговечный материал. Использование облицовочного кирпича исключает проведение отделочных работ;
  • Он обладает теплоизоляционными свойствами;
  • Его использование позволяет реализовать самые сложные и изящные для бани проекты;
  • Не подвержен гниению, разбуханию, поражению вредителями и микроорганизмами.
  • Баня построенная из кирпича более дорогостоящая, по сравнению с деревянной;
  • Требует применения продуманной системы вентиляции и надежной пароизоляции, во избежание конденсирования влаги и отсыревания кладки;
  • Высокая нагрузка на фундамент;
  • Внешний вид кирпичной бани проигрывает бревенчатой в традиционном понимании.

Проектируем баню – разные варианты площади

Работу над баней начинаем с проектирования. На данном этапе необходимо определиться с размерами и конфигурацией будущего строения. Если требования у вас минимальные, можно построить баню 3х4 м. В ней хватит места для парилки на несколько человек площадью 6 м2. Оставшееся пространство можно отвести под комнату отдыха. Если комнатой отдыха пожертвовать, то места хватит для раздевалки и тамбура. А если оборудовать такую баню мансардным этажом, то не придется отказываться и от комнаты отдыха.

Проектирование бани

Если баня будет использоваться как место времяпрепровождения в компании друзей, лучше сделать ее побольше, к примеру, 6х4. В таком случае вы сможете обустроить в ней достаточно просторную комнату отдыха площадью около 14 м2, а также парную на 5м2 и небольшой санузел.

А если сделать баню 4×6 с мансардой, то на первом этаже может разместиться парная и моечная, а также комната отдыха и терраса. Весь мансардный этаж, а это около 20 м2, может быть отведен под комнату отдыха.

Если размеры вашего участка позволяют, и бюджет сильно не ограничен, сделайте мансардную баню размером 6х6 м, чтобы ни в чем себе не отказывать. В ней найдется место для всех необходимых помещений, а также для террасы и просторного балкона.

Большие парилки гораздо сложней протопить до необходимой температуры и затем поддерживать температурный режим на одном уровне. Поэтому, если в большой парной потребности нет, целесообразней отвести под ее не более 4-5 м2. Это позволит сэкономить топливо и время на разогрев помещения.

Чтобы не ломать голову над планировкой, вы можете взять за основу готовые проекты, предложенные на нашем сайте. При необходимости подкорректируйте планировку по своему желанию. Когда план будет готов, обязательно составьте чертеж-схему каркаса стен и крыши.

Каркас стен достаточно простой – его основой служат стойки, которые располагаются с шагом 600 мм, если мерить от центров, или 575 мм, если мерить между стойками. Сверху и снизу стойки соединяются обвязкой – горизонтально расположенным брусом или доской. В углах стойки укрепляются раскосами. Над дверными проемами, а также над и под оконными проемами располагаются горизонтальные перемычки. Балки перекрытия рассчитываются и укладываются также, как и при строительстве обычных домов.

Имея перед собой такой чертеж, вы не допустите ошибок в процессе сборки конструкции. Кроме того, он позволит заранее посчитать необходимое количество пиломатериалов.

Какие минусы учитываем при строительстве

Как у всех зданий из дерева, у каркасной бани будет повышенная пожароопасность. В проекте следует учесть дополнительную обработку специальными составами, которые позволят снизить горючесть. С точки зрения устойчивости к горению подбираются материалы для утепления.

При строительстве каркасных бань нельзя экономить на качестве электромонтажных работ. Электропроводка укладывается в негорючие кожухи. При установке любых электрических приборов, требуется заземление.

Повышенная влажность в бане может привести к разрушению минеральных утеплителей, если их не закрыть пароизоляцией. Поэтому, в качестве утеплителя рекомендуется использовать более функциональные материалы.

Как собрать баню самостоятельно

Как это ясно из названия, основа рассматриваемого нами сооружения – каркас из дерева. Он устанавливается на обязательный фундамент и зашивается внутри и снаружи соответствующими материалами. Сам каркас специалисты рекомендуют изготавливать из заранее подготовленных и собранных рам. Каждая из них включает в себя обвязки, стойки и ригели. В зависимости от того, какую толщину они имеют, теплотехнические характеристики стен бани будут выше или ниже. Чтобы использовать между обшивками дополнительное утепление, нужно заранее толщину рамы продумать.

Рекомендуется для каждой стороны здания использовать отдельную раму, так как ее вес может достигать двухсот килограммов. По той же причине следует собирать раму недалеко от места возведения бани.

Оптимальное расстояние между стойками должно составлять около шестидесяти сантиметров, но там, где будут находиться дверные и оконные проемы, а также места стыковки стен друг к другу, это расстояние можно изменять в меньшую сторону.

Составляющие рамы можно соединять гвоздями соответствующей длины. После сборки следует осуществить проверку – замерить раму по диагонали с обеих сторон. Чтобы упростить выполнение последующей работы, на время скрепите раму раскосами.

Монтировать стены следует начинать с установки цокольной обвязки. Для нее понадобятся небольшие доски (5 на 10 сантиметров). Их нужно укладывать кромкой по контуру разметки с наружной стороны и закреплять по всем углам с помощью гвоздей. Если это необходимо, можно также срастить их и на месте стыков. Чтобы доски ложились ровно в горизонтальном положении, воспользуйтесь помощью строительного уровня.

Установленные рамы нужно скрепить и друг с другом, и с цокольной обвязкой, пользуясь теми приемами, которые применяются при сборке зданий щитового принципа.

После этого производится облицовка здания: снаружи – панелями, а внутри – вагонкой или панелями ПВХ.

Чтобы произвести облицовку стен в парной, обычно используются хорошо высушенные строганные деревянные доски двух-трех сантиметров из деревьев лиственных пород. Именно они не коробятся и обладают низкими показателями теплопроводимости. Выбранные вами облицовочные доски нужно прибить к балкам в двух местах гвоздями.

Для каждой стены и потолка парной необходимо оснащение пароизоляцией. Но специалисты не советуют пользоваться для этих целей рулонные материалами из битума, потому что они при прогреве помещения выделяют своеобразный неприятный запах. Лучше применять такие материалы, как пергамин или фольгированные пленки.

На пароизолирующий материал накладывается утеплитель для бани.

Каркас здания с внешней стороны можно обить досками из деревьев хвойных пород. Размещать их нужно в горизонтальном положении, чтобы обеспечить постройке высокую жесткость.

Внутреннюю сторону комнаты отдыха обивать можно любыми досками.

Если снаружи доски прибиваются горизонтально, то в парильном помещении – вертикально, достаточно плотно друг к другу.

Теплоизоляцию производите параллельно с обшивкой. Утеплителями могут стать практически любые материалы, самые популярные – минвата, плиты из древесного волокна и арболит.

Важно еще на этапе строительства бани защитить ее от гниения полов. Для этого, прежде чем начать стелить полы, нужно обработать древесину напольного покрытия, а также лаги специальным раствором-антисептиком

Монтировка лагов должна производиться таким образом, чтобы самая низкая часть пола оказалась в центре парилки, там, где будет расположен слив.

Устройство каркасной бани

Особенность этой конструкции – легкость. Это нужно обязательно учитывать на всех этапах строительства. Постройка не требует сложных работ по возведению фундамента, но нужно тщательно рассчитать нагрузку крыши и выбирать легкие кровельные материалы.

Фундамент для каркасной бани

Конструкция легкая, поэтому будет достаточно свайного фундамента. Если грунты пучащие, то лучше предпочесть ленточный вариант. Для возведения свайного фундамента вначале устанавливаются сваи, на них укладывается цокольный брус по технологии «полдерева» или «в лапу». Не забывайте проверять горизонтальность. Для гидроизоляции сверху укладывают слой рубероида.

Если грунт пучинистый, то лучше соорудить ленточное основание:

  1. На участке под баню выкопайте траншею и заполните ее песком до уровня земли, не забывая постоянно утрамбовывать и поливать водой, чтобы в дальнейшем избежать усадки материала.
  2. Поставьте опалубку высотой 50 см. В основание положите металлические трубы, чтобы укрепить конструкцию.
  3. Когда опалубка готова, залейте бетоном послойно, после высыхания последнего слоя постелите сверху рубероид.

Когда фундамент создан, приступайте к выполнению следующего этапа.

Видео о строительстве фундамента для каркасной бани своими руками.

Строительство каркаса бани

Строим каркасную баню своими руками. Этот этап строительства начинается с установки вертикальных стоек. Если в бане нет перегородок, то достаточно четыре стойки по углам. Но если предусмотрено несколько помещений, нужно рассчитать промежуточные стойки. Их изготавливает из брусьев с сечением не менее 12х12 см. Чтобы соединить стойки, сделайте верхние и нижние обвязки.

На этом этапе не нужно спешить, главное – следить за уровнем и установить стойки строго вертикально, иначе конструкция бани получится перекошенной.

Каркасная баня: плюсы и минусы. Об этом вы прочитаете в следующей нашей статье.

А в этой статье рассказывается про полок для бани. Виды, материалы и другое.

Отделка

Когда каркас бани создан, можно приступать к отделке стен. Чтобы каркасную баню можно было использовать в любое время года, нужно выполнить:

  1. Внутреннюю обшивку. Материалов, пригонных для внутренней отделки, множество. Но большей популярностью пользуется деревянная вагонка. В парилку лучше выбрать древесину лиственных пород (ольхи, липы или осины).
  2. Утеплитель закладывается между стойками каркаса. Для этих целей можно выбрать минеральную вату. Металлизированный слой направьте внутрь помещения.
  3. Гидроизоляцию и защиту от ветра. Чтобы утеплитель не соприкасался с влагой, его защищают паробарьерной пленкой. Края нужно завести на пол, откосы дверей и стены и хорошо проклеить металлизированным скотчем.
  4. Внешнюю обивку. Для внешней обшивки можно выбрать фанеру, обрезную доску, OSB-плиты. Не забудьте обработать стыки монтажной пеной или законопатить. После этого можно переходить к декорированию стен.

Укладка пола

Пол в каркасно-щитовой бане должен быть деревянным со стоком воды в канализацию. В завершении работ устанавливаются перегородки между парилкой, моечным отделением, предбанником и комнатой отдыха.

Строительство крыши, потолка и кровли

Каркасная постройка – легкая конструкция, которой не подойдет тяжелая кровля. Специалисты для таких построек советуют выбирать двухскатную крышу с висячими стропилами. Чердак лучше не строить, чтобы не создавать дополнительной нагрузки на постройку, а для обустройства потолка выбрать деревянные бруски.

Какие минусы учитываем при строительстве

Как у всех зданий из дерева, у каркасной бани будет повышенная пожароопасность. В проекте следует учесть дополнительную обработку специальными составами, которые позволят снизить горючесть. С точки зрения устойчивости к горению подбираются материалы для утепления.

При строительстве каркасных бань нельзя экономить на качестве электромонтажных работ. Электропроводка укладывается в негорючие кожухи. При установке любых электрических приборов, требуется заземление.

Повышенная влажность в бане может привести к разрушению минеральных утеплителей, если их не закрыть пароизоляцией. Поэтому, в качестве утеплителя рекомендуется использовать более функциональные материалы.

Как построить каркасную баню

Завозят материалы по расчетам проекта, изучают схему сборки. Готовят площадку и строят фундамент.

Пошаговая инструкция строительства каркасной бани 3х4 своими руками:

  • строят нижний пояс;
  • ставят лаги для обустройства пола, черновой настил;
  • делают гидроизоляцию, пароизоляцию, кладут утеплитель;
  • монтируют стойки, диагональные раскосы;
  • выполняют ригельное перекрытие под чердаком;
  • ставят кровельные элементы (балки, фермы, стропила).

Прокладывают изоляцию, ставят обрешетку, монтируют покрытие, затем прокладывают коммуникации, делают внутреннюю и наружную отделку.

Устройство фундамента для каркасной бани

Варианты фундамента под каркасную баню

Траншею шириной 40 см копают на 0,7 м в глубину. На дне прокладывают геотекстиль, чтобы края затем закрыть сверху щебеночной подсыпки. На дне насыпают песок и щебень (5 и 10 см, соответственно), трамбуют. В углах предусматривают дренажные отверстия.

Опалубку делают из щитов, досок, ставят подпорки из реек. Кладут рубероид, его края заводят вертикально на стены. Прокладывают армирование стержнями диаметром 10 – 12 мм. Бетон заливают в опалубку, загоняя смесь кельмой в промежутки между арматурой. Регулярно применяют электровибратор для избавления от воздушных пузырей.

Сборка стен

Готовят по размеру однотипные стойки и прогоны. Нижний пояс устраивают по слою гидроизоляции на поверхности фундамента. Для этого кладут три слоя рубероида, клеят на смоле или готовой мастике. Опоры монтируют отдельно каждую или стыкуют укрупненные узлы внизу, затем поднимают в монтажное положение.

Строительство крыши

Правила монтажа двускатной кровли

Возводят двускатную или односкатную кровлю. Во втором варианте с одной стороны монтируют более высокие опоры, на которые крепят наклонные балки. Для двух скатов изготавливают фермы, а стойки делают одинаковой высоты. Вариант плоской крыши также делают с малым наклоном (10 – 15°).

Конструктивные элементы пропитывают антисептиком перед установкой. Стыкуют кровельные детали болтовым соединением, используют скобы, стальные и деревянные шпильки

Шаг стропильных ног выбирают в соответствии с проектом, принимают во внимание вес покрытия, величину ветровой и снеговой нагрузки

Устройство и отделка пола

Если пол будет деревянный, на этапе устройства нижней обвязки ставят лаги для фиксации досок. Лаги дают дополнительную жесткость и прочность нижней части остова.

Пол в бане делают четырех видов:

  • деревянный протекающего типа;
  • сплошной из досок;
  • бетонный;
  • бетонный с подогревом.

В первом случае вода стекает в грунт под полом или в дренажную подушку. В остальных вариантах делают небольшой уклон, а внизу монтируют воронку для приема воды. Обязательна тщательная гидроизоляция покрытия и утепление.

Собираем каркас – материалы и установка

Для строительства каркаса стен понадобятся следующие пиломатериалы:

  • брус 150х150 мм;
  • брус 100х150 мм;
  • доска 150х40 мм;
  • стальные уголки;
  • деревянные нагеля.

Все пиломатериалы обязательно обработайте антисептическими пропитками. Они защитят дерево от негативных биологических воздействий, а также сделают его более устойчивым к влаге.

Работа начинается с установки стоек по углам строения, которые выполняются из бруса 150х150 мм. В торце каждой стойки просверлите отверстие под нагеля глубиной 80-100 мм. Такие же отверстия сделайте в ростверке по углам строения. Затем забейте в ростверк сами нагеля и насадите на них стойки. Дополнительно укрепите стойки стальными уголками и саморезами.

Затем стойки необходимо укрепить раскосами, как показано на схеме выше. Для изготовления раскосов используйте доски 150х40 мм. Торцы раскосов обрежьте под углом, которым они будут примыкать к обвязке и стойкам. Для фиксации досок воспользуйтесь саморезами и уголками.

Собираем каркас

Далее установите промежуточные стойки стен с шагом 600 мм, выполненные из доски 150х40 мм. Для крепления стоек используйте стальные уголки, которые должны располагаться с двух сторон раскоса. Кроме того, соедините промежуточные стойки друг с другом, а также с угловыми стойками при помощи перемычек, выполненных из таких же досок. Перемычки располагайте в шахматном порядке, т.е. на разном уровне.

Сверху свяжите все стойки обвязкой, которая выполняется из бруса 100х150 мм, она же будет служить мауэрлатом для кровли. Затем установите горизонтальные планки над и под проемами. Для планок используйте такую же доску, как и для стоек.

Затем по такому же принципу установите стойки межкомнатных перегородок – сверху и снизу соедините их обвязкой, а также укрепите раскосами и перемычками. На этом возведение каркаса завершено.

Теперь нужно уложить балки перекрытия, в качестве которых можно использовать брус 100х150 мм. Проставьте их кромкой на обвязку и закрепите уголками. Шаг балок должен соответствовать шагу стропил – это обычно 900–1000 мм.

Как построить баню из досок своими руками?

Для строительства бани по каркасно-щитовой технологии можно использовать доски, горбыль, фанеру и ОСП.

Горбыль – это доска, срезанная с неотесанного бревна, прошедшая дополнительную обработку (чистку от коры, выравнивание поверхности спила, покрытие антисептиками).

Баня из горбыля имеет следующие преимущества:

  • малый вес;
  • оригинальный внешний вид, который придает кора;
  • экономичность. Она обойдется значительно дешевле, чем баня из досок.

Но горбыль имеет и свои недостатки. Главным из них является то, что под корой часто обитают паразиты, поэтому материал должен пройти дезинсекцию. Еще одним недостатком является то, что при необходимости придется самостоятельно снимать кору, что займет лишнее время.

Баня из доски – это более популярный и распространенный вариант. Доски отлично подходят для возведения летней бани, строить из них легко и быстро.

Прежде чем начинать сборку сруба нужно подготовить фундамент. Как уже говорилось, одним из главных преимуществ каркасной бани является ее небольшой вес, поэтому нет необходимости тратить деньги на дорогое основание, можно обойтись бюджетным столбчатым фундаментом.

Начинает строиться баня из доски 50х150 на ребро, доски нужно уложить в 2-3 ряда – это будет цокольная обвязка бани. Предварительно необходимо обработать материал антисептиком.

После сборки обвязки ее нужно поместить на фундамент, покрытый рубероидом.

Следующий шаг – размещение стоек каркаса. Для них можно использовать доски с сечением 10х10 см. Стойки нужно устанавливать с шагом 60 см, т. е. шириной плит утеплителя. На этом же этапе необходимо определиться с расположением дверей и окон, подготовить для них обрамляющие стойки.

Свободные концы стоек нужно соединить верхней обвязкой из доски толщиной 50 мм.

Каркас необязательно собирать на фундаменте, можно сделать это и на земле. Такой вариант удобнее тем, что в этом случае баню строить проще, кроме того, имеется возможность ускорить постройку: одновременно возводить фундамент и стены.

Следующий этап – это обшивка каркаса досками. Чтобы конструкция получилась надежной и жесткой, лучше размещать доски в горизонтальном направлении.

Между стойками необходимо разместить утеплитель, а поверх него пароизоляционный слой пленки.

Далее нужно сделать крышу для бани. Для балок перекрытия и стропил лучше использовать доски с сечением 15х5 см. Для обрешетки подойдут доски толщиной 25 см. В качестве кровельного покрытия можно использовать разные материалы, хорошим вариантом будут мягкая черепица или металлочерепица.

Баню из досок своими руками сделать проще, чем из многих других материалов, поэтому она станет хорошим вариантом для тех, кто не может похвастаться большим опытом в сфере строительства.

У вас довольно ограниченный бюджет? Хорошим вариантом станет каркасная баня. Бесплатно проект вы можете найти в интернете, сама постройка также обходится недорого. При этом каркасная баня – это качественная конструкция, которая прослужит вам не один год. Не отказывайте себе в удовольствии попариться в бане и отдохнуть на природе!

Материалы

Материалы подготавливают заранее, чтобы не возникло необходимости их докупать. Для любой каркасной бани нужны:

Материал для создания каркаса. Часто для него выбирают брус сечением 100х150 мм. Поперечины и укосы создают из бруса 80х80 мм.
Систему стропил возводят из бруса 150х150 мм. Финишное покрытие создают из мягкой черепицы

Важно выбрать такой материал, который не оказывает большой нагрузки на каркасные стены
По этой причине не стоит обращать внимание на керамическую черепицу.
Обрешетка крыши и стен создается из реек 20 мм.
Для закрытия стен используют ОСБ панели. Их же укладывают и в качестве основы под мягкую черепицу.

Для пола подойдет обрезная доска, обработанная антибактериальными и огнеупорными составами.
Для наружной обшивки часто используют имитацию бруса, для внутренней – вагонку.
Утепляют каркасную баню минеральной ватой с огнеупорными свойствами
Какой будет толщина слоя, зависит от климатических условий региона

Лучше всего выбрать базальтовую вату толщиной 15-25 см.

Важно! Лучше не использовать для утепления пенополиуретан. При высокой температуре он начинает плавиться

Кроме того, этот материал горюч.

Еще понадобится подготовить гвозди и саморезы различной длины. Учитывая высокую влажность внутри бани, следует использовать крепежи с оцинковкой.

Достоинства и недостатки каркасной бани

Каждый строительный материал имеет свои преимущества и недостатки, которые надо учитывать. В последнее время начали пользоваться популярностью каркасные бани, поэтому есть смысл узнать, чем они лучше конструкций из других материалов.

Преимущества подобной бани:

  1. Нет необходимости в изготовлении капитального фундамента. Конструкция имеет небольшой вес, поэтому её можно установить на облегчённое основание.

  2. Невысокая стоимость. Им отдают предпочтение те, кто желает за маленькую цену получить качественную конструкцию.
  3. Возможность изготовления в кратчайшие сроки. Вместе с отделочными и утеплительными работами изготовление займёт 1–2 недели. Конструкция собирается в 3 раза быстрее, чем каменная или брусовая.
  4. Сохранение тепла. По данным показателям каркасная постройка не уступает бревенчатому или брусовому строению.
  5. Экологичность. Эта баня изготавливается из натуральных материалов, которые не способны нанести вред человеческому здоровью.
  6. Возможность изготовления в любое время года. Конструкцию можно изготовить даже при температуре -15°С.
  7. Комфортный микроклимат. Стены могут дышать, так как материал будет впитывать и возвращать воздух.
  8. Сейсмическая устойчивость. Благодаря данному качеству баню можно изготавливать даже в сейсмоопасном регионе. Она выдерживает колебание до 8 баллов.

Однако важно знать и о том, что каркасная баня имеет значительные недостатки:

  1. Затраты на утеплительные и отделочные материалы. Сама по себе каркасная постройка обходится дешевле, чем каменная или брусовая парная, однако стоимость возрастает в несколько раз при отделочных и утеплительных работах. Необходимы панели для декорирования и выполнение оштукатуривания.
  2. Усадка. Процесс занимает минимум 2 года, при этом постройка может просесть на 10 см. Это может повлечь за собой деформацию отделочного слоя. Чтобы уменьшить последствия усадки, в процессе строительства рекомендуется использовать материалы камерной просушки.
  3. Сложность выбора качественного материала для утепления. Если использовать бюджетную минеральную вату, то баня не сможет полноценно справиться со своими функциями. Использование бюджетного пенополистирола также не допускается, так как материал легко возгорается.

Кровля

Отличным решением для бани будет устройство односкатной крыши. Ее оборудование обходится несколько дешевле, а также проще, чем двухскатной. На фото ниже можно видеть, что стропильная система имеет три точки опоры.

Стропильные ноги располагаются с шагом в 60 см друг от друга и фиксируются к верхним элементам стены. Чтобы добиться требуемого уклона кровли, необходимо заранее рассчитать высоту всех стен, чтобы между ними был образован угол. Угол ската кровли для бани определяется индивидуально для каждого проекта. Многое зависит от метеорологических условий в конкретной местности, а также от типа выбранного настила. Если это будет металлочерепица, тогда минимальный уклон должен составлять 16 градусов.

На фото выше видно, что переднюю стенку пришлось немного приподнять. Чтобы увеличить ее прочность по бокам были установлены укосины. Спереди и сзади делаются свесы кровли, чтобы вода беспрепятственно стекала вниз. На стропильные ноги закрепляется гидроизоляция, контрольная обрешетка и обрешетка под кровельный настил и сам кровельный настил. Видео о сооружении такой бани можно посмотреть ниже.

Проектируем баню – разные варианты площади

Работу над баней начинаем с проектирования. На данном этапе необходимо определиться с размерами и конфигурацией будущего строения. Если требования у вас минимальные, можно построить баню 3х4 м. В ней хватит места для парилки на несколько человек площадью 6 м2. Оставшееся пространство можно отвести под комнату отдыха. Если комнатой отдыха пожертвовать, то места хватит для раздевалки и тамбура. А если оборудовать такую баню мансардным этажом, то не придется отказываться и от комнаты отдыха.

Проектирование бани

Если баня будет использоваться как место времяпрепровождения в компании друзей, лучше сделать ее побольше, к примеру, 6х4. В таком случае вы сможете обустроить в ней достаточно просторную комнату отдыха площадью около 14 м2, а также парную на 5м2 и небольшой санузел.

А если сделать баню 4×6 с мансардой, то на первом этаже может разместиться парная и моечная, а также комната отдыха и терраса. Весь мансардный этаж, а это около 20 м2, может быть отведен под комнату отдыха.

Если размеры вашего участка позволяют, и бюджет сильно не ограничен, сделайте мансардную баню размером 6х6 м, чтобы ни в чем себе не отказывать. В ней найдется место для всех необходимых помещений, а также для террасы и просторного балкона.

Большие парилки гораздо сложней протопить до необходимой температуры и затем поддерживать температурный режим на одном уровне. Поэтому, если в большой парной потребности нет, целесообразней отвести под ее не более 4-5 м2. Это позволит сэкономить топливо и время на разогрев помещения.

Чтобы не ломать голову над планировкой, вы можете взять за основу готовые проекты, предложенные на нашем сайте. При необходимости подкорректируйте планировку по своему желанию. Когда план будет готов, обязательно составьте чертеж-схему каркаса стен и крыши.

Каркас стен достаточно простой – его основой служат стойки, которые располагаются с шагом 600 мм, если мерить от центров, или 575 мм, если мерить между стойками. Сверху и снизу стойки соединяются обвязкой – горизонтально расположенным брусом или доской. В углах стойки укрепляются раскосами. Над дверными проемами, а также над и под оконными проемами располагаются горизонтальные перемычки. Балки перекрытия рассчитываются и укладываются также, как и при строительстве обычных домов.

Имея перед собой такой чертеж, вы не допустите ошибок в процессе сборки конструкции. Кроме того, он позволит заранее посчитать необходимое количество пиломатериалов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
