Картофелесажалка для мотоблоков своими руками

Краткий обзор готовых моделей

Если бюджет позволяет, всегда лучше купить готовый агрегат. Он лучше смотрится, дольше служит, может проходить гарантийное обслуживание. Часто у него есть важные дополнительные функции. Ниже представлено описание самых распространенных моделей сажалок для картофеля.

Картофелесажалка KС- 1A

Предназначена для мотоблока мощностью от 10 лошадиных сил (то есть тяжелого мотоблока). Корпус выполнен в ярком красном цвете, рама черная. Стоимость товара 8000-8500 рублей.

Краткие характеристики:

• весит 33 кг;
• вмещает до 34 литров клубней;
• в час может обработать до половины гектара.

Обратите внимание: КС-1А можно совместить только с блоками отечественного производства

Несмотря на то, что сажалка крепится к моторному блоку, она считается оптимальной для небольших полей и даже дачных хозяйств.

Картофелесажалка KC – 1

Стоимость этого агрегата уже выше, чем у предыдущего – 12 400 рублей. Если приобретать конструкцию оптом, можно снизить расходы.

Повышенная цена связана с тем, что устройство более легкое – весит всего 25 кг. Но при этом его производительность в два раза меньше, чем у КС-1А: только 0,2 га в час. Основное назначение – обработка небольших пространств на дачных участках и фермерских угодьях.

Изготовлена из листового материала.

Картофелесажалка KCM – 1

Цена изделия – 9300 рублей. Предназначено для мотоблоков:

• Луч;
• Каскад;
• Нева;
• Ока.

Может крепиться и к другим блокам, если подойдет крепление.

Совет! При покупке луче заранее спросить, какое крепление необходимо для сажалки. Можно приобрести крепление отдельно и закрепить его на мотоблоке с другим типом соединения.

Конструкция картофелесажалки

Краткие характеристики:

• вес 33 кг;
• скорость обработки – 0,25 га в час;
• вмещает 34 литра картофеля.

Эта версия практически ничем не отличается от КС-1А.

Картофелесажалка KCM — 1А

КСМ-1А крепится тоже к мотоблокам. Установка подходит для агрегатов не только тяжелых, но и средней степени тяжести (менее 10 л.с.). Как и другие модели линейки КС, отличается ярким красным корпусом.

Может обрабатывать до 0,25 га за час при весе в 33 кг и вместимости бака 34 литра. Подходит для небольших фермерских хозяйств.

Картофелесажалка KCT — 1T

Хорошо комплектуется баками для внесения минеральных удобрений. Как и другие модели, подходит для обработки небольших территорий. В отличие от других вариантов серии КС, окрашен в яркий голубой оттенок.

Дополнительные советы и предупреждения

Вследствие того, что вес самодельной картофелесажалки получается довольно внушительный, необходимо установить на мотоблок дополнительное утяжеление, которое не позволит ему запрокидываться. Кроме того, есть определенные рекомендации, помогающие сделать процесс высадки картофеля более упрощенным.

Контейнер для картофеля

На контейнер, в котором будет располагаться клубни на посадку, можно дополнительно положить пару мешков картофеля, чтобы не терять времени на засыпку новой. Осуществлять движение рекомендуется на невысокой скорости, примерно один километр в час.

Заделывающие диски можно регулировать, для чего их нужно прокрутить по оси вращения. Кроме того, можно отрегулировать межрядное расстояние и расположение клубней картофеля друг от друга.

Для этого нужно:

• Ослабить стремянки, с помощью которых стойки прижаты к опорам.
• Немного отрегулировать угол вхождения высадных элементов в почву.

Сборка самодельной картофелесажалки целесообразно в тех случаях, когда не хватает денежных средств на приобретение готового устройства в специализированных магазинах.

Что такое картофелесажалка

Картофелесажалка автоматически сажает клубни через определенные интервалы и засыпает их землей.

Важно! Агрегат имеет силовую установку, которая обеспечивает его движение вдоль грядки и создает достаточную тягу для непрерывной присыпки клубней почвой. То есть под картофелесажалку вполне возможно переоборудовать обычный мотоблок

Технологически картофелесажалку можно разделить на три составные части:

Технологически картофелесажалку можно разделить на три составные части:

1. Силовой блок.
2. Бункер для хранения и подачи картофелин под посадку.
3. Сошники для подгребания земли (для укрытия размещенных в грядках клубней).

В зависимости от мощности двигателя мотоблока картофелесажалки различаются по следующим функциональным характеристикам:

1. По скорости прохода и высадки клубней.
2. По объему бункера, в котором помещается семенной материал (чем мощнее, тем больше картошки).
3. По обеспечиваемой глубине высадки. От мощности силового агрегата зависит производительность сошников, а точнее, с каким массивом земли они могут работать. Чем мощнее двигатель, тем большим объемом почвы блок может укрывать посаженные клубни.

Глубина посадки – не определяющий фактор, ведь в процессе обработки картофеля его все равно придется окучивать.

Важно! Слишком глубокая посадка приводит к более длительному прорастанию всходов, что сокращает общую продолжительность вегетативного периода. Любой картофелесажалке требуется грамотный оператор

Это не просто человек, который направляет блок в нужную сторону

Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

1. Сначала участок должен быть разрыхлен (вспахан), если это целина, или достаточно его просто продисковать, если землю обрабатывают каждый год.
2. Затем должны быть нарезаны борозды не менее чем по 40 см в высоту.
3. Далее в углубления борозд должны быть разнесены удобрения – перепревший навоз или смесь азотно-калийно-фосфорных удобрений.

И только затем начинают посадку. Если выполнять работы вручную, на это уйдет минимум в пять раз больше времени, чем при механизации процесса. И, разумеется, вдесятеро больше усилий. Поэтому из основных преимуществ применения картофелесажалки можно выделить:

• кратное увеличение производительности;
• минимизацию шагов по обработке почвы;
• одинаковую глубину высадки;
• обеспечение стандартного расстояния между клубнями;
• относительную простоту эксплуатации.

Принцип работы тракторного приспособления

Работа устройства для копания картофеля циклична и состоит из нескольких основных этапов:

1. Сначала устройство подкапывает режущим механизмом грядку картофеля на глубину расположения в нём клубней.
2. На следующем этапе механизм взрыхляет землю рядом с клубнями, это создает около корнеплода небольшое свободное пространство.
3. При помощи лемеха земля захватывается и попадает в специализированный стряхивающий механизм. Это может быть барабан или лента транспортера. Большая часть земли отсеивается, остаются только клубни.
4. На заключительном этапе происходит укладка собранных плодов картофеля на поверхность поля. Остается только пройти вдоль гряды и собрать картофель.

На рынке большое разнообразие картофелекопательных механических устройств в разной ценовой категории. Цена зависит от сложности устройства механизма:

Распашные копалки для картофеля

Наиболее просты в использовании. Данный вид оснащен клиновидными или плугообразными распашными лемехами. Принцип работы очень прост: механизм разрезает почву и поднимает клубни наверх. Устройство подходит как для трактора, так и для мини-трактора.

Швыряльный

Это однорядное, металлическое устройство с лемехом и вращающимся ротором. Принцип работы механизма: он подкапывает 1 ряд картофельных клубней на установленную глубину, размельчая клубненосный слой и выбрасывая клубни на поверхность земли.

Продуманная конструкция и высокая производительность картофелекопалки позволяет за короткое время выкапывать клубни, не повреждая их. Картофелекопалка аккуратно приподнимает слой земли, просеивает его, таким образом, все корнеплоды видны на поверхности и в земле ничего не остается.

Элеваторные

Предназначены для работы с лёгкими и средними почвами, влажностью не более 30%. Один элеватор является навесным, второй — каскадным. Работает от собственного приводного механизма. Между элеваторными прутками протираются небольшие комочки земли. Клубни отделяются частично от ботвы и подаются на каскадный элеватор, для более интенсивного измельчения земли.

Затем вся обработанная масса подается на вибрационную решетку для тщательного очищения. После очистки клубни укладываются на поле и собираются вручную.

Грохотовая

Наиболее сложный механизм, состоящий из лемеха и решетки. Нож срезает слой почвы вместе с клубнями картофеля. Клубни попадают на решетку и очищаются от грунта с помощью вибрации. После этого картофель ложится на поверхность почвы в ряд.

Этот механизм способен работать на более тяжёлых грунтах, при этом не повреждая клубни и не оставляя ничего в почве.

По сравнению с другими, вибрационная копалка — наиболее дорогая, поэтому использовать данный вид , чтобы копать картошку на маленьких участках нецелесообразно.

Окучивание картофеля мотоблоком

Окучивание — процесс обработки почвы, необходимый не только во время посадки и выращивания овощей. Навесное оборудование этого типа пригодится и для уборки картофеля. С помощью окучника осуществляют рыхление грунта, что облегчает процесс сбора урожая.

Первое окучивание после посадки рекомендуется выполнять по влажной почве. Если она будет сухой, при рыхлении будут возникать крупные комки земли, которые могут повредить еще слабые ростки. Второе окучивание выполняют после того, как стебли достигнут 30 см высоты. Если грунт «дышащий», двух обработок достаточно. Для плотных почв потребуется третья. Правила работы с мотоблоком при окучивании те же, что и при посадке картошки

Важно выставить рыхлитель на нужную глубину и стараться выдерживать ровность рядов

Настройка окучника для посадки картофеля

Особенности устройства и регулировки окучника можно подробно изучить в инструкции по эксплуатации оборудования, просмотрев подробно представленные там картинки и чертеж.

Перед тем, как начать рыхлить почву между рядами с картофелем, необходимо произвести индивидуальную регулировку окучника с учетом мощности мотоблока, типа грунта, погодных условий, характеристик рабочего навесного механизма и качества его заточки.

Настройка окучника проводится после пробного прохода мотокультиватора на целине с таким же типом грунта, который позволяет выставить оптимальный угол атаки, рабочую скорость и другие особенности работы агрегата.

1. Правильно настроенный дисковый окучник должен быть точно направлен относительно полосы. Для регулировки нужно расположить оборудование параллельно бороздам с нужным углом наклона и шириной грядки.
2. Чтобы выставить необходимый угол наклона, проверните винтовое приспособление для регулировки. Угол наклона дисковых ножей также определяет глубину вспашки.
3. Дисковый окучник настраивается по ширине. В зависимости от расстояния между рядами картофеля, ножи можно установить на ширину от 40 до 70 сантиметров.
4. Окучник устанавливается на участок так, чтобы диски не затрагивали ряд с картофелем, а шли ровно посередине междурядья.

Уважаемые аграрии, специализирующиеся на выращивании картофеля, используете ли вы навесные картофелесажалки? Как часто окучиваете растение?

Инструкция

Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку

Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание

Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.

Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.

МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.

Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

В интернете можно встретить достаточно много подробных чертежей, где указана и другая разметка, так что строгих рекомендаций в данном процессе нет.

Советы по эксплуатации

Общий процесс посадки выглядит примерно таким образом:

• В резервуаре должна быть засыпана картошка. Если площадь большая, то сверху ложатся мешки с клубнями корнеплода, что позволяет сэкономить время после высадки картофеля из бункера.
• Один человек управляет техникой, а второй садится на сиденье приспособления.
• Движение техники лучше всего осуществлять со скоростью около 1 км/час.
• Человек, сидящий на картофелесажалке, следит за посадкой клубней.
• Корнеплоды попадают в землю и засыпаются землей при помощи дисков.

Самодельная картофелесажалка может иметь значительный вес, поэтому перед присоединением к мотоблоку необходимо установить противовес на мотоблок. При этом агрегат не будет переворачиваться в противоположную сторону от приспособления.

Регулировка глубины

Глубина снятия слоя земли может регулироваться при помощи регулировки дисков. Для этого:

• Регулируется стремянка, которая прижимает опору к стойке, путем ослабления.
• Изменяется угол расположения дисков путем поворота их в нужном направлении.

Окучник лучше всего устанавливать на пружинах, для равномерного окучивания на неровной поверхности почвы.

По завершении высадки корнеплода можно разрыхлить землю, которая притопталась от колес мотоблока. При этом можно использовать культиватор или сами лопасти, предварительно установленные на приспособление. Степень погружения лопастей желательно разрабатывать регулируемыми.

Виды

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Картофелесажалка своими руками

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Устройство

Картофелесажалку для мотоблока можно спокойно изготовить в домашних условиях, используя достаточно традиционные инструменты, а также те составные комплектующие, которые есть в хозяйстве практически у каждого сельского жителя ( о запчастях и деталях для ксм 4 читайте тут).

Принцип работы и предназначение самодельной картофелесажалки для мотоблока идентичен заводским аналогам, таким как картофелесажалка для минитрактора, для трактора, бомет, л 207, для мтз.

Вообще, данное устройство имеет следующие элементы конструкции, которые нам и нужно будет изготовить:

• рамная конструкция, на которой будут располагаться остальные элементы агрегата;
• контейнер, в котором будет находиться посадочная картошка;
• механизм, который будет приводить в действие систему высадки клубней в лунки;
• рыхлители, которые выкапывают лунки;
• колесная база;
• элементы, которые закапывают лунки, после высадки в них клубней картофеля.

В принципе, это тот минимум, который нужен нам, чтобы изготовить довольно простенькую конструкцию картофелесажалки в домашних условиях.

Сам процесс сборки такого устройства предполагает довольно большой простор для действий, ведь в конструкцию можно добавить дополнительный резервуар, в котором будет находиться удобрение, а также сделать не один, а два элемента высадки клубней.

Конечно, это приведет к утяжелению всей конструкции, немного снижая её маневренность и работоспособность. Поэтому, нужно несколько раз подумать, прежде чем дополнять картофелесажалку дополнительными элементами.

Подробнее о самодельной картофелесажалке для мотоблока смотрите на видео:

Самодельная картофелесажалка для мотоблока

Самодельные приспособления для мотоблока могут справляться с поставленными задачами не хуже покупных. Для собственноручного изготовления навесного оборудования необходимо знать, как сделать его и из чего. Картофелесажалку на мотоблок своими руками изготавливают из следующих материалов:

• листового металла толщиной 2-2,5 мм или фанеры (для устройства бункера);
• металлических труб сечением 25-40 мм;
• проволоки диаметром 5-6 мм;
• цепи (подойдет та, которую устанавливают на двигатели);
• подшипников;
• профильной стальной трубы с толщиной стенок 2 мм (для частей рамы);
• колес.

Потребуются инструменты:

• сварочный аппарат и электроды;
• болгарка с диском по металлу;
• дрель и сверла;
• пассатижи, молоток, отвертки.

Чертежи картофелесажалки для мотоблока

Первый этап самостоятельного изготовления картофелесажалки — проектирование. Выбранные параметры оборудования необходимо отразить в чертеже. Прежде всего выбирают тип устройства, что определит особенности будущего устройства. Для самостоятельного изготовления подходит 2 вида картофелесажалок:

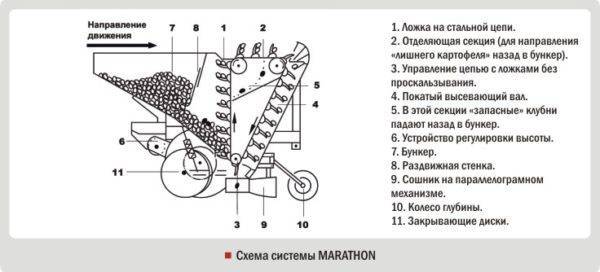

1. С ложечковой подачей клубней. В этой конструкции предусмотрен ремень с укрепленными на нем приспособлениями для закладки картофелин — ложечками.
2. С плоскоременной подачей, в которой укладка клубней осуществляется посредством горизонтальных ремней.

Оптимальные размеры однорядной картофелесажалки для мотоблока:

• высота от нижнего торца рыхлителя до верхней плоскости бункера — 59-60 см;
• сечение колеса — 150-200 мм;
• высота бункера — 27-30 см;
• ширина бункера — 22-28 см.

Основа конструкции — рама из профильной трубы, к которой крепят все элементы навесного оборудования. Для изготовления можно использовать швеллер №8. Рама должна состоять из двух продольных лонжеронов, соединенных тремя поперечными перекладинами. При необходимости раму усиливают металлическими профилями.

Сборка бункера

В качестве бункера можно использовать подходящую по размеру конусообразную емкость. Если такой возможности нет, изготавливают бункер самостоятельно. Для этого в соответствии с чертежом вырезают из фанеры или листовой стали все нужные детали. Соединяют их с помощью металлических уголков. Независимо от материала изготовления емкость окрашивают влагостойкой краской в 1-2 слоя. Для того чтобы проросшие клубни в бункере не повреждались, внутреннюю полость оклеивают тонкой резиной. Готовую конструкцию крепят на раму с помощью болтов.

Колеса

Колеса самодельной картофелесажалки можно изготовить с несъемными грунтозацепами. В этом случае потребуются: автомобильный диск, полоски металла и спицы. Грунтозацепы представляют собой металлические пластины, приваренные к основанию под небольшим углом. Пластины нарезают из листовой стали.

Вместо самодельных колес на картофелесажалку устанавливают и готовые, подходящие по размеру. Их можно взять от садовых тележек или другого инвентаря. К колесам приваривают ступицы, на которые насаживают по 2 подшипника. Выполняют крепление колес к раме.

Рыхлители и их держатели

Для изготовления держателей потребуется профильная труба, из которой сваривают квадратную штангу размером 50х50 см. Штанги приваривают к левой и правой сторонам рамы. Рыхлители представляют собой культиваторные лапы в сборе со стойками держателей. Изготавливаются они из листовой стали, фиксируются с помощью болтовых соединений.
