Навес из профильной трубы

Этапы строительства

Определённой последовательности по сооружению навесов из профильных труб не существует, так как различные виды кровли, отделки, соединения опор вынуждают подстраиваться под каждый тип отдельно.

Первый и самый главный этап — подготовка фундамента к строительству. В определённых местах установления опор выгружается грунт и образуются специальные ямки, в которых закладывается слой щебня. После устанавливаются стойки: на их основе, с помощью приваренных болтов, закладываются опоры.

Чтобы придать конструкции дополнительную прочность, можно установить арматуру, а в оставшемся месте залить цементный раствор. Боковые стенки создаются путём соединения ферм и опорных столбов.

После установки фундамента начинается процесс строительства. Он проходит в следующей последовательности:

  • Стальные детали квадратной формы, подходящие габаритным деталям по размеру, привариваются к нижним краям стоек. После того, как раннее залитый цементный раствор остывает, опорные столбы прикручиваются к закладным деталям.
  • Происходит сборка каркаса: на этом этапе на трубе отмечаются равноудалённые отрезки. После этого происходит разделение конструкции на равные части, и идёт изготовление ферм. Сначала крепятся боковые участки соединения опор, затем фронтальные перемычки и раскосные решётки.

Сварка профильных труб

Электроды для сварки профильной трубы

Главный критерий успешной сварки — соблюдение техники безопасности. Необходимо надеть специальную форму и защитные очки, чтобы во время процедуры не травмировать себя.

Чтобы соединить несколько металлических конструкций, лучше всего пользоваться газовым типом сварки, так как она способна осилить любой объём работы, хоть и с меньшей скоростью, чем у электрической.

После завершения работы, необходимо обязательно проверить швы на стыки и загрязнения. Если таковые имеются, то нужно в срочном порядке их устранить. В этом поможет обычная болгарка.

Сгибание профильных труб

Данная процедура применяется при создании арочных навесов. Для изготовления необходим специальный инструмент — трубогиб. Его можно создать вручную, либо купить в магазине. Он позволяет легко сгибать металлический профиль, что существенно его превозносит над болгарками и сваркой.

Главное при сгибании профильных труб с помощью трубогиба — не допустить возникновения разломов, трещин, неровностей, искажающих начальные размеры конструкции. Также для осуществления сгиба необходимо прилагать немалые физические усилия.

Внешняя отделка

После полного очищения конструкции после сварки, необходимо провести процедуру обезжиривания металлических элементов. Чтобы это сделать, можно использовать любой растворитель: ацетон, этиловый спирт, вода, бензин, керосин. После окраски, необходимо подождать, пока конструкция не высохнет. Только тогда можно приступать к грунтовке.

Грунтовка полезна тем, что обеспечивает дополнительную защиту от коррозии и повышает срок эксплуатации.

Стоит знать:

цвет грунтовой краски играет ключевую роль при обеспечении защиты. Серую краску лучше применять для ярких материалов, белую — для окрашивания бледных поверхностей, чёрную — для ярких металлов

Особенности видов навесов по стропильным системам

Каждый вид навеса обладает своими уникальными функциями связанные как с техническими параметрами, так и с физическим строением.

Односкатные навесы

Главный фактор, выделяющий их среди остальных типов каркасов — возможность применения разных материалов для возведения конструкции. Ими могут быть:

  • Дерево
  • Металл
  • Сплавы и смешанные материалы

Форма треугольного треугольника предполагает неравенство в высоте опор. Одна сторона значительно выше другой, при этом защитные способности больше у меньшей части. При создании отдельно стоящих навесов, верхние части стропильных ног крепятся к стене, нижние — к подвесу и опорам.

Схема односкатных конструкций

Двускатные навесы

Данные конструкции — наиболее сбалансированный вариант между ручной работой и применением промышленного оборудования, позволяющий получить качественный результат путём проведения сложных расчётов и вычислений.

Главная особенность, выделяющая двускатные навесы — возможность выбора системы монтажа. Она представлена двумя способами:

  1. Полная работа: выполняется при отсутствии забетонированной площадки или большого объёма фундамента. Сначала проходит предварительный этап, в ходе которого, земля очищается от мусора. Затем проходит индивидуальное выравнивание участка под навес и бетонирование столбов.
  2. Сокращённая работа: выполняется, если присутствует забетонированная площадка. В данном случае, проходит один этап, в ходе которого, сверлится 4 отверстия в бетоне. Далее, опоры крепятся к площадке с помощью анкерных болтов.

Из-за того, что верхние концы стропильных ног опираются друг на друга, необходимо применять технологии вертикального и горизонтального выравнивания для повышения устойчивости системы.

Схема двускатных навесов

Шатровые навесы

Представляет собой один из наиболее сложных видов в плане реализации. При её возведении практически невозможно провести результаты вручную, приходиться применять искусственный интеллект, либо промышленные калькуляторы.

Главная уникальная особенность шатровых каркасов — замечательный внешний вид и практичность, обеспечивающая не только красоту экстерьера дома, но и повышающая обтекаемость и противодействие задержке осадков на крыше.

Идеальная форма, практически неуязвимая к влиянию осадков, достигается путём соединения стропильных ног в вершине шатра.

Схема шатровых навесов

Арочные навесы

Данные конструкции идеально подходят для жилых домов, дач и мест хранения личного автомобиля. Ещё одно преимущество конструкции — идеальная обтекаемость за счёт округлённой формы.

Главный момент при возведении арочных конструкций — выбор материала, из которого будет сделан навес

Немаловажно провести правильный расчёт радиуса изгиба, иначе конструкция рискует разрушиться, либо потерять большую часть своих свойств

Особенность арочных каркасов заключается в кровле. Она имеет форму волны, либо арки или полуарки. Стропильные системы собираются на основе применения дугообразных опор и ферм.

Схема арочных конструкций

Деревянные столбы для навеса

Это самый простой и доступный вид опор под навес, которые можно установить самостоятельно даже при отсутствии специальных навыков. Древесина подойдет любая, но прочная и твёрдая, оптимально отдать предпочтение лиственным породам деревьев.

Стойка может быть цельной деревянной, закопанной у основания в землю, или комбинированной – когда основание столба каменное, и только верх деревянный

В первом случае особенно важно, чтобы материал был хорошо пропитан антисептиками, препятствующими гниению

Установка деревянных столбов для навеса подходит под конструкцию из поликарбоната или досок.

Обязательные моменты

До начала строительства навеса необходимо определиться со следующими моментами:

размещение. Учитывайте последующее использование, размеры участка, стороны света, наличие уклонов. Обустраивать во впадине не рекомендуется. Либо предварительно придется обустраивать дренажную систему.

Если речь идет о зоне отдыха, выбирайте солнечные либо, наоборот, теневые участки подальше от глаз соседей. Навес для автомобиля лучше делать ближе к дому, а хозяйственный — на заднем дворе;

стационарный или временный. В первом случае обустраивается фундамент либо стационарная площадка с асфальтовым, бетонным покрытием. Можно выложить брусчаткой или плиткой. Во втором варианте достаточно ровного места и конструкции, устойчивой к ветру

Важно понимать, что, чем конструкция выше, тем больше вероятность опрокидывания при порывах ветра;
форма. В простейшем варианте обустраивается односкатный навес, примыкающий к дому и предназначенный для автомобиля, хранения хозяйственных принадлежностей

Более сложные формы: с двумя и более скатами, в виде купола, арки и т. д. используются для зон отдыха, веранд, террас. Выбирая их, думайте о том, как рассчитать конструкцию, есть ли возможность согнуть трубы нужным образом, как рассчитать нагрузку и т. д.

Важно сопоставить задачу, возлагаемую на козырек и его форму. Для автомобиля подойдет простая односкатная или двускатная кровля

Купол или арку придется делать очень больших размеров, что приведет к потере устойчивости. А для небольшого козырька над крыльцом выбирается и более причудливый вариант формы.

Возведение конструкции

Работы по установке производятся поэтапно:

  1. До того, как сделать навес из труб, сначала подготавливают фундамент.
  2. Затем отмеряют и нарезают материалы, перечисленные в чертеже.
  3. Изготавливают фермы.
  4. У конструкции собирают боковые стенки.
  5. Соединяют кровельные фермы и готовые секции.
  6. Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
  7. Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
  8. Обрабатывают защитными составами металлические поверхности.
  9. Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
  10. Обрезают лишнее кровельное покрытие.
  11. Наводят порядок на прилегающей территории.

Во время подготовки основания под конструкцию в тех местах, где будут стоять опоры из профильной трубы, вынимают грунт. На дно выкопанных ям насыпают слой щебня. Потом с целью крепления стоек устанавливают закладную, на которой приварены болты. При желании дополнительно придать конструкции прочность используют арматуру.

Расчет значений для стоек навеса

Делая подбор параметров стоек, предварительно выполняют расчет оказываемых нагрузок и рисуют подробный чертеж. На жесткость изделия влияют ширина и толщина его стенок, которые в свою очередь зависят от длины продукции.

Например, при выборе, какую профильную трубу использовать для навеса, задействовать можно как толстостенное изделие с небольшой величиной сечения, так и с тонкими стенками, но с большой шириной полки.

Для постройки со средними параметрами оптимальным вариантом будут изделия, имеющие сечение в пределе от 50 до 100 миллиметров. Если стойки расположены часто, допустимо уменьшение размера используемых труб. В том случае, когда у односкатного навеса будет четыре опоры, тогда задействуют трубную продукцию большого сечения.

Состав навесов из профильных труб

Навесы из металлопрофиля состоят из нескольких частей

  • Фундамент: в большинстве случаев, можно обойтись и малым объёмом, так как данные конструкции не обладают огромной массивностью. Однако, желательно перестраховаться и не экономить на безопасности, так как это может привести к необратимому разрушению каркаса без возможности восстановления.
  • Опоры и подвесы: данные части конструкции выступают в роли защиты от разрушения и поломок. Их установка обязательна в любых случаях, ведь без какой-либо из этих деталей невозможно функционирование навеса.
  • Откосы и фермы: их единственная функция — соединение опор и подвесов между собой, тем самым образовывая надёжную систему противодействия деформации.
  • Кровля: дополнительный защитный слой, наносимый непосредственно на материал, из которого состоит конструкция.

Несмотря на прекрасное улучшение функционала навесов, от ферм всё же можно отказаться в нескольких случаях. Если возведение защитной конструкции происходит над небольшой площадью (детская игровая площадка, песочница, крыльцо), то от данной системы дополнительной защиты можно спокойно отказаться, так в ней не будет острой необходимости ввиду отсутствия продолговатых горизонтальных участков.

Иная ситуация наступает при возведении навеса в местах парковки или бассейнов. Здесь горизонтальные участки имеют намного большую длину, из-за чего от ферм отказаться просто нельзя. Напротив, из-за уязвимости к малейшим внешним нагрузкам, приходится отдавать предпочтение в сторону двухтрубных конструкций, соединяющие стойки и раскосы между собой. Данный вид ферм применяется для придания навесам жёсткости и прочности.

При создании фундамента зачастую останавливаются на столбчатом варианте, так как он представляет собой наименее трудоёмкий процесс, при этом, не снижающий работоспособности конструкции. В ходе работы почва не подвергается обильному землеройным процессам, благодаря чему, может использоваться повторно, хоть и с небольшим шансом.

Кровля

Универсальность навесов из профильных труб позволяет им легко модифицироваться. Кровля — технический параметр, обладающий наибольшим количеством возможностей дополнения и улучшения первоначального состава.

Навес из поликарбоната

Разнообразие заключается в большом выборе материалов для покрытия крыши. Кроме стандартной поликарбонатной отделки, можно применять шифер или металлический профнастил. В зависимости от выбора кровли, технические и физические параметры конструкции будут меняться, в зависимости от материала. Так как крыша — основная часть, то именно от кровли и будет зависеть сложность и трудоёмкость работы.

Фермы

Данные части навеса относятся к прикладным связующим участкам конструкции. Их главное свойство и функция — повышение прочности конструкции за счёт объединения опор между собой. Главная величина, характеризующая фермы — угол наклона. Он отвечает за возможность сбрасывания осадков с поверхности крыши. Усреднённое значение данного параметра — 6 градусов, однако рекомендуется использовать 8, так как при нём можно не боятся снега или дождя.

Состав фермы легко модифицируется: внутрь конструкции можно устанавливать стойки, прогоны, дополнительные опоры. Все детали и добавления нужно заносить обязательно заносить в чертёж.

Монтаж позволяет не только горизонтально скреплять основные опоры, выполненные из профильного металла, крестообразными связями, но и осуществлять сборку из пустотелых элементов, что значительно снижает исходный вес каркаса.

Стандарты выбора профильных труб для сооружения ферм

Чтобы выбрать необходимые варианты для улучшения прочности навеса, необходимо изучить  постановление, в котором описываются виды конструкций и грунтовки:

Постановление СНиП 2.01.07-85 о видах конструкций и грунтов
Конструкции и грунтовка
КонструкцииГрунтовка
МеталлическиеСвободные бетонныеИзоляционные бетонныеПромышленный бетонПриродного происхожденияИскусственно насыпные

Характеристики прочности

Необходимые величины для навесов из профильных труб
Величина длины пролёта, м1.22.33.54.55.8
Физические параметры трубыМаксимальная нагрузка на конструкцию, кг
42х42х277.419.47.333.981.77
42х42х398.926.69.544.552.22
52х52х4130.737.7146.573.45
63х63х3200.744.317.28.994.66

Наружная и внутренняя обшивка

Для обшивки стен идеально подходит профилированный лист. Погонаж требуется выбирать с тем расчётом, чтобы стены можно было зашить без горизонтальных стыков. При этом зашивка фронтонов выполняется отдельно с нахлёстом поверх стен около 20 см. При выборе длины листов для покрытия кровли нужно руководствоваться тем условием, чтобы перехлёст на стыках не был меньше 30 см.

Перед обшивкой стен нужно сформировать проёмы под двери и окна. Для этого в нужных местах следует вырезать перекладины и сформировать рамки по периметру проёмов. Для правильного монтажа двери со стороны петель нужно установить массивную стойку из стального уголка или профильной трубы. Обшивку следует располагать с отступом 15–20 мм от поверхности фундамента, образуя деформационный зазор. Если щель необходимо закрыть, под нижний край профлиста следует подложить обычный кровельный конёк, который крепится к ленте дюбелями с шляпкой.

Перед обшивкой кровли поверх обрешётки рекомендуется настелить гидроизоляцию. Подойдёт рубероид, который раскатывается горизонтальными полотнами, начиная от низа ската с перехлёстом в 10 см. Покрытие кровли выполняется профлистом, который защищается на коньке кровельной планкой, торцы можно оставить открытыми.

Внутри садовый домик можно оставить совсем без отделки, возведя только перегородку, отделяющую кладовую от зоны отдыха. Однако если планируется хранить в бытовке овощи зимой, лучше обшить помещение изнутри деревянной рейкой и стружечными плитами. Даже такой простой обшивки будет достаточно, чтобы за счёт одной небольшой буржуйки поддерживать внутри плюсовую температуру.

Полы в обоих помещениях устроены очень просто. В технической зоне нужно снять верхний слой грунта и выполнить обратную засыпку гравием или керамзитом. В бытовой части выполняется пол на лагах — бруски 75х75 мм, уложенные поперёк перемычки фундамента, и настил из дюймовых досок. Чтобы избежать образования сырости в подполе, следует оставлять по контуру зазор около 10–15 мм, а грунт присыпать гашёной известью.

Применение металлопрофиля

Металлопрофиль хорошо подходит для возведения навесов как хозяйственного, так и рекреационного назначения. Рекреационные применяются в качестве защиты от солнца и ветра над бассейнами, детскими площадками.

Хозяйственный навес сооружается в месте обустройства летней кухни, складирования хозяйственного инвентаря или в месте стоянки автомобиля. Конструкция навеса может быть отдельно стоящей или быть продолжением дома. В первом случае навес возводится на отдельных опорах, а во втором – одной или двумя сторонами опирается на стену дома.

Односкатный навес

Наиболее простой в установке – односкатный навес. При его возведении один ряд опор ниже второго, из-за чего лист металлопрофиля монтируется под наклоном. За счет такой конструкции крыши снег беспрепятственно сходит вниз.

Существуют и другие типы конструкций из металлопрофиля: двухскатные, арочные. В первом случае будет сложнее выполнить каркас и больше подбирать листов металлопрофиля для перекрытия кровли. Двускатный навес зачастую используется для защиты большого участка от ветра и дождя. Он более устойчивый к неблагоприятным погодным условиям.

Для выполнения арочного навеса необходимо будет воспользоваться услугами профессионалов. Арочную конструкцию сделать самому довольно сложно. Поэтому зачастую устанавливаются односкатные навесы.

Профнастил в качестве кровельного материала зачастую выбирают за счет его преимуществ:

  • Экологичности.
  • Долговечности.
  • Стойкости к ультрафиолету.
  • Стойкости к низким температурам.
  • Долговечности.
  • Прочности.
  • Приемлемой стоимости.
  • Простоты в уходе.
  • Пожаробезопасности.

Помимо всех преимуществ профнастил легко можно смонтировать своими руками. Соорудить конструкцию можно без посторонней помощи, но при условии, что навес будет небольших размеров. Навес из металлопрофиля может преобразить экстерьер дома, если работу по его установке провести со знанием дела.

Большинство производителей предлагают готовый набор для сборки навеса. Достаточно разобраться в готовых чертежах и по ним собрать каркас. Но такой вариант обойдется дороже, чем сборка каркаса из отдельных профильных труб. В случае последнего варианта придется потратить время на подборку, подрезку опор.

Где могут быть задействованы навесы из профиля

Металлический профиль в сочетании с поликарбонатным покрытием позволяют создавать конструкции, которые не боятся неблагоприятных воздействий окружающей среды: перепадов температуры, осадков, влияния солнечных лучей.

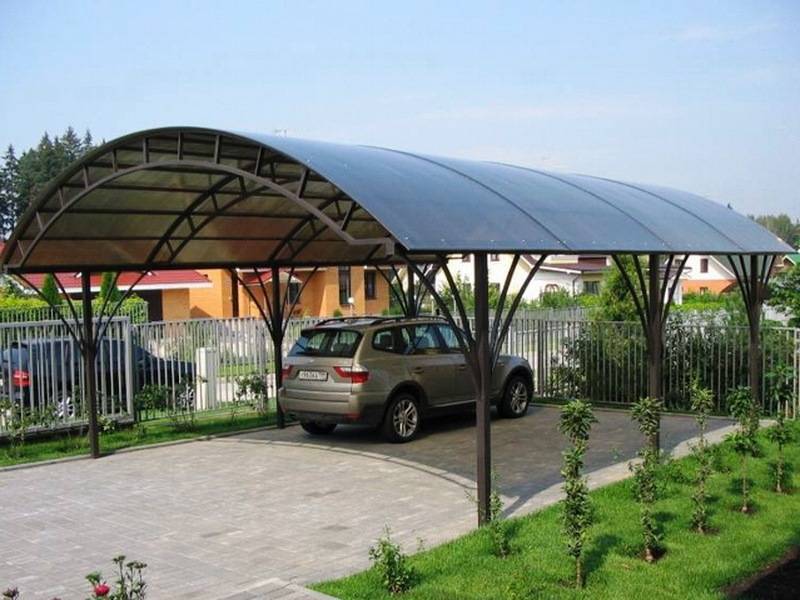

Навесы для автомобиля (Фото с сйта https://imnz.ru)

Навесы используются в тех местах, где необходимо закрыть небольшую по размеру территорию. К примеру, они могут понадобиться для:

  • организации территории автостоянки;
  • создания зоны отдыха на приусадебном участке;
  • общественных мест, где есть потребность в создании простого, но надежного укрытия.

Модификаций у таких изделий много, поэтому приходится выбирать наиболее подходящую для определенных целей.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

  • подвесной;
  • рельсовый;
  • консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

  1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
  2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
  3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Создание конструкции постройки

Пошаговая инструкция

Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.

Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.

Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.

Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.

Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.

Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.

На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.

Подобный алгоритм сборки самый простой и удобный.

Видео демонстрирует процесс постройки дома на металлокаркасе:

Сборка элементов кровли

Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.

Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.

Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.

Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.

Проведение электропроводки

В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.

Открытая проводка укладывается обычным способом, с использованием специальных каналов.

Установка скрытой проводки имеет в каркасном доме свои особенности.

Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.

Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.

Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.

Фото готового результата

Каркасы из профилированных труб становятся все более популярными в сфере строительства. Надеемся, что опубликованный материал оказался для вас интересным. Желаем удачи в строительных делах, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.

Необходимые материалы

Чтобы возвести постройку необходимо подготовить:

для кровельного настила – листы профлиста;
для опор — профильные трубы, имеющие сечение 60×60, 80×80 или 100×100 миллиметров, принимая во внимание размеры навеса;
для обвязки и постройки кровельного каркаса – профильные трубы со сторонами 60×40 или 60×60 миллиметров;
для обрешетки кровли – элементы с сечением 20×20 или 40×20 миллиметров;
крепежные изделия – это самонарезающие оцинкованные винты в соответствии с цветом профлистов, пресс-шайбы и болты анкерные;
для фиксации опор – бетонный раствор;
для укладки напольного покрытия – цементную смесь или плитку (можно использовать бетонные, керамические изделия).

Устанавливаем металлические столбы для навеса и обрешетку

Сделать каркас тяжелее всего, поскольку установка крыши и украшение – это уже легче простого и с этим может справиться даже ребенок. А вот каркас надо тщательно делать, не лениться пользоваться уровнем и чаще проверять правильность выполнения работ. Если установить опоры или стяжку неровно, то исправить это можно будет, конечно, но времени и сил уйдет много, ведь это практически все полностью переделывать. Рассмотрим, как состряпать металлический навес своими руками по ГОСТ в подробной инструкции.

ШАГ 1: устанавливаем опоры. Существует около десятков разных методов установки опор, но мы не будет заморачивать голову нижними обвязками, просто сделаем буром или лопатой углубление в земле на 40-50 сантиметров поставим по центру металлический профиль и зальем бетоном – опора готова

Здесь важно установить опоры именно вертикально, измерить все уровнем, чтобы они были в одной плоскости. Бетонный раствор 1:3 делаем

ШАГ 2: обвязка верхняя. А вот вверху обвязать опоры надо, поскольку высота их будет 270 сантиметров над землей и 240 см соответственно на другой стороне, куда будет уклон (мы выбрали именно такую высоту), они могут немного отклоняться. Поэтому вверху по периметру надо приварить металлическую профилированную трубу, длинна которой будет равна длине одной стороны (мы взяли за шаблон размеры навеса 4х4 метра).

ШАГ 3: обрешетка. Поскольку металлические навесы с односкатной крышей не требуют гнутых элементов и стыков посредине, сделать обрешетку проще простого. Необходимо через каждые 60 сантиметров приварить металлическую трубу между сторонами навеса с высотой 270 и 240 см, чтобы образовался уклон. У нас получится примерно 20% уклон, даже немного меньше – этого вполне достаточно для того чтобы металлический каркас навеса удачно справлялся с любым количеством осадков.

Теперь осталось всего лишь привинтить кровельный материал. Каркас обойдется всего лишь в 3500 рублей, можно еще сэкономить, устанавливая перемычки через каждые 80 сантимтеров, вместо 60 см как мы сделали, но лучше пусть будет запас прочности, облегчать конструкцию можно только в случае если навес для машины находиться в уютном месте двора и не подвергается воздействию сильного ветра.

Как рисовать чертёж

Основами чертежа будущего навеса также лучше заниматься прямо на месте постройки. Можно оцифровать все измерения и выполнить расчёты с помощью одной из бесплатных и несложных чертёжных программ в интернете. Пользуйтесь нормами и рекомендациями СНиП: разделы «Стальные конструкции» и «Нагрузки и воздействия». Алгоритм работ для двускатной крыши:

  • рассчитайте длину и ширину конструкции;
  • определите величину треугольного пролёта под крышей;
  • вычислите высоту навеса;
  • задайте угол наклона кровли.

Прежде всего создайте точный чертеж будущего навеса

На основе этих данных прорисовываются контуры кровли и элементов, которые её поддерживают. Опираясь на схему, вычислите, сколько какого материала вам необходимо. Например, кровельные фермы должны располагаться друг от друга не дальше чем на 1,75 м. От этого напрямую зависит надёжность крыши. Для сложных узлов конструкции лучше сделать отдельный увеличенный чертёж.

Совет. Имея на руках точные расчеты, покупайте материалы не впритык, а с запасом минимум 5%.

Специалисты высчитали, что угол наклона скатов кровли 15-20° долговечен в сильно ветреных регионах. Если увеличить угол до 22-30° — крыша лучше выдержит снеговые и ледяные нагрузки. При монтаже двускатного навеса обычно используются оба варианта. Стойки каркаса из профильной трубы желательно расположить с интервалом не более 3 м.

Изготовление

Чтобы конструкция в итоге отличалась прочностью, высоким качеством эксплуатационных свойств, важно производить ее изготовление с соблюдением четкой последовательности необходимых действий

Вот базовые правила, которые необходимо соблюдать для достижения оптимального результата:

  1. Сборка и скрепление элементов фермы производится с помощью прихваток или спаренных уголков;
  2. В создании верхнего пояса участвуют два разносторонних тавровых уголка, стыкующихся между собою наименьшими сторонами;
  3. При создании нижнего пояса используются только равносторонние уголки.
  4. Если ферма очень большая и обладает значительной длиной, то ее элементы соединяются с помощью специальных накладных пластин, а также парных швеллеров для того, чтобы нагрузка на конструкцию распределялась равномерно.
  5. Монтаж раскосов нужно выполнять при соблюдении угла, близкого к 45°, стоек — строго 90°. И те, и другие крепятся с помощью крестообразных равносторонних уголков (или тавровых уголков).
  6. Тавры более всего подходят при изготовлении цельносварных систем.

Только после завершения сборки конструкции с помощью прихваток можно выполнять сварку (ручную или автоматическую), после которой необходимо зачистить все швы. В заключении конструкция полностью подлежит обработке специальным антикоррозийным составом и покраске.

Если при возведении металлической фермы были учтены все вышеописанные правила, то большая вероятность того, что она будет отвечать всем требованиям государственных стандартов и нормам безопасности.

Несущая способность фермы напрямую зависит от ее высоты, и это важно помнить при создании проекта и выполнении чертежей узловых соединений. Трубы из металлопрофиля – наиболее легкий, экономичный и наименее затратный вариант создания конструкций, обладающих высокой прочностью, поэтому именно они стали оптимальным средством для создания стропильных систем больших и малых размеров

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
