Кладочная сетка для кирпича: гост

Можно ли использовать сетки для армирования газобетона

Строительными правилами (СНиП) разрешается использование металлических или полимерных сеток для армирования кладки из легких бетонов. При этом, если речь об использовании сетки именно для кладки газоблоков, возникает масса вопросов технологического характера. Основная проблема — толщина шва. Если без армирования она составляет 2-4 мм, то сетка увеличит швы как минимум вдвое, что даст неминуемое появление мостиков холода по всей плоскости стен. Появятся трещины, в морозы на армированных участках постоянно будут возникать мокрые горизонтальные полосы конденсата. Если арматурные прутки укладывают в штробу, то сетка для армирования лежит прямо на поверхности ряда газоблоков. Этот вопрос постоянно звучит при обсуждении проблем с армированием газобетона, и внятного ответа на него пока не найдено.

Единственным вариантом снижения опасности промерзания швов становится использование наружного утепления, исключающего контакты внешней части стен с холодным воздухом. В этом случае температура швов повысится, и появление конденсата в проблемных участках станет менее вероятным.

Сетка металлическая для армирования

Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.

Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.

Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:

при возведении кирпичных стен толщиной менее чем в два кирпича;
связывания в кладке блоков, утеплителей и кирпича;
устройство перегородок из кирпича «на ребро»;
строительство кирпичных заборов и столбов.

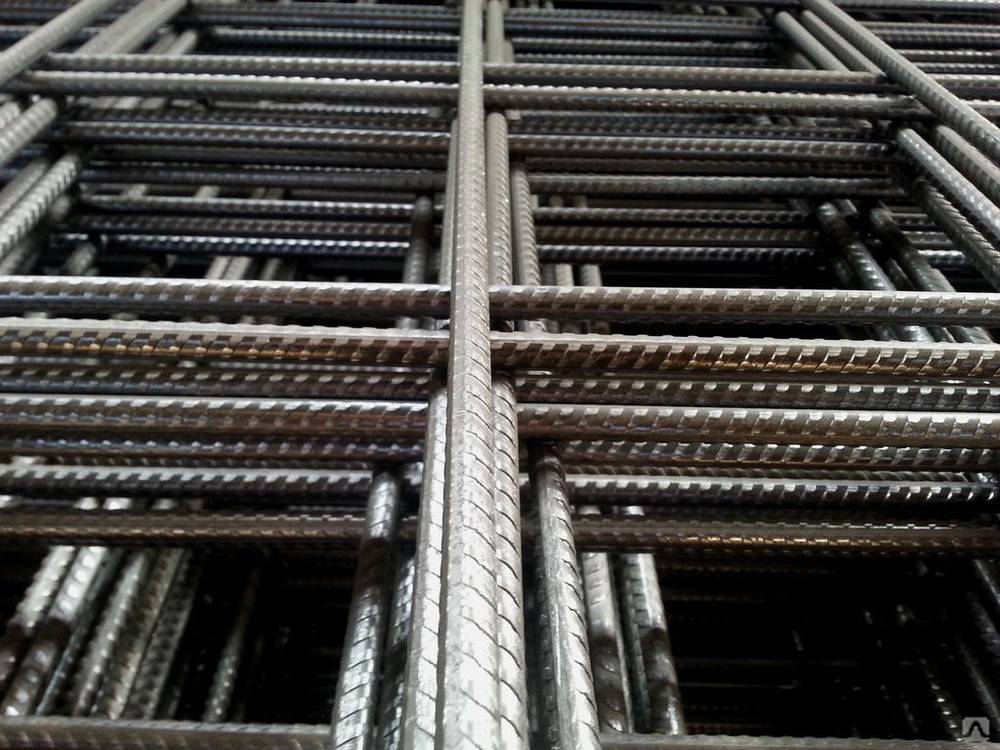

Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.

Размеры

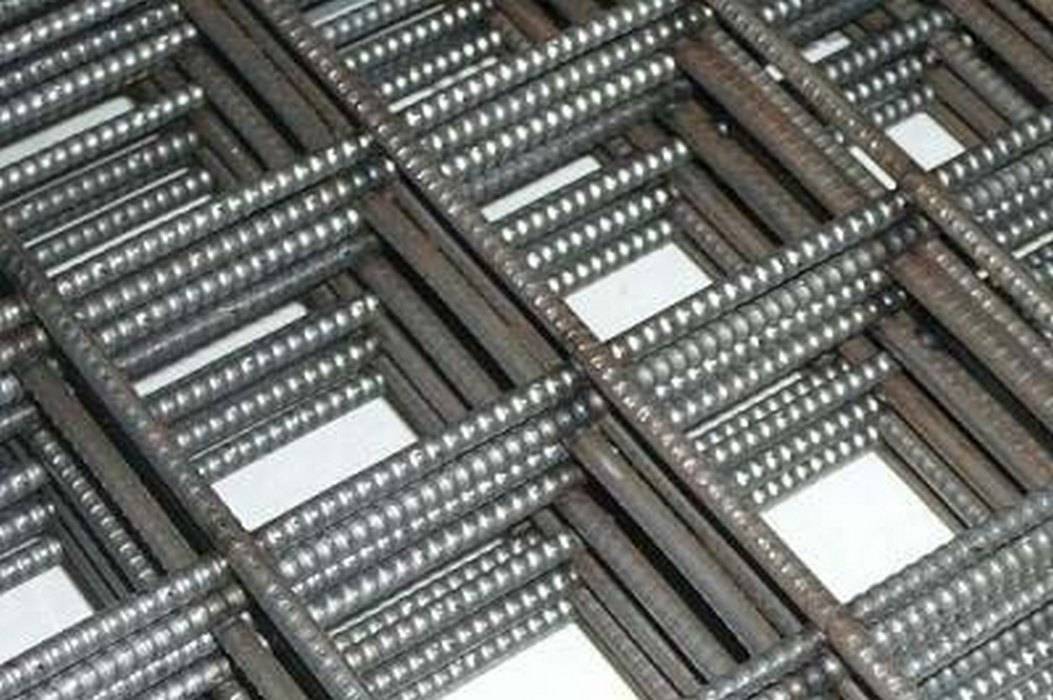

Изготавливается в производственных условиях по технологии точечной сварки.

Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.

Длина и ширина

Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.

Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.

Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².

Толщина

Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.

Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.

Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.

Пример маркировки

Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.

Укладка

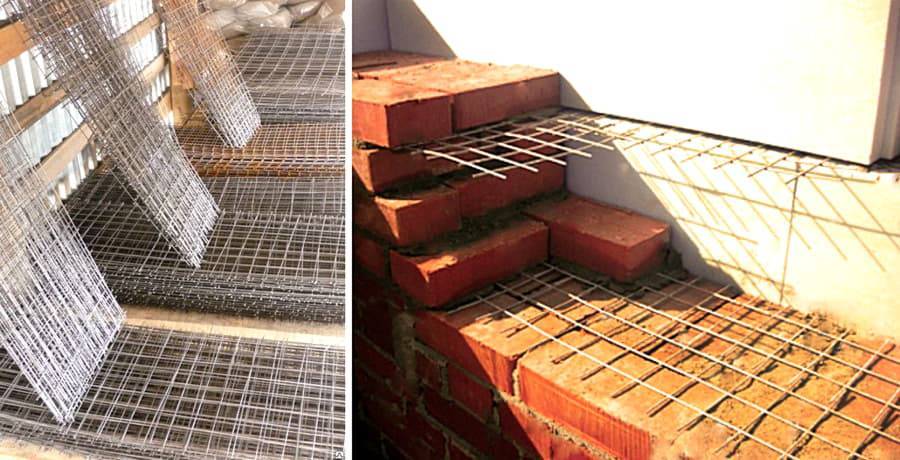

Основные правила армирования кирпичной кладки:

Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
Укладка сетки начинается по первому ряду кладки.
Армирование первого ряда сеткой
Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.

Аналогичные правила применяются при строительстве заборов из кирпича.

Связывание слоёв стены

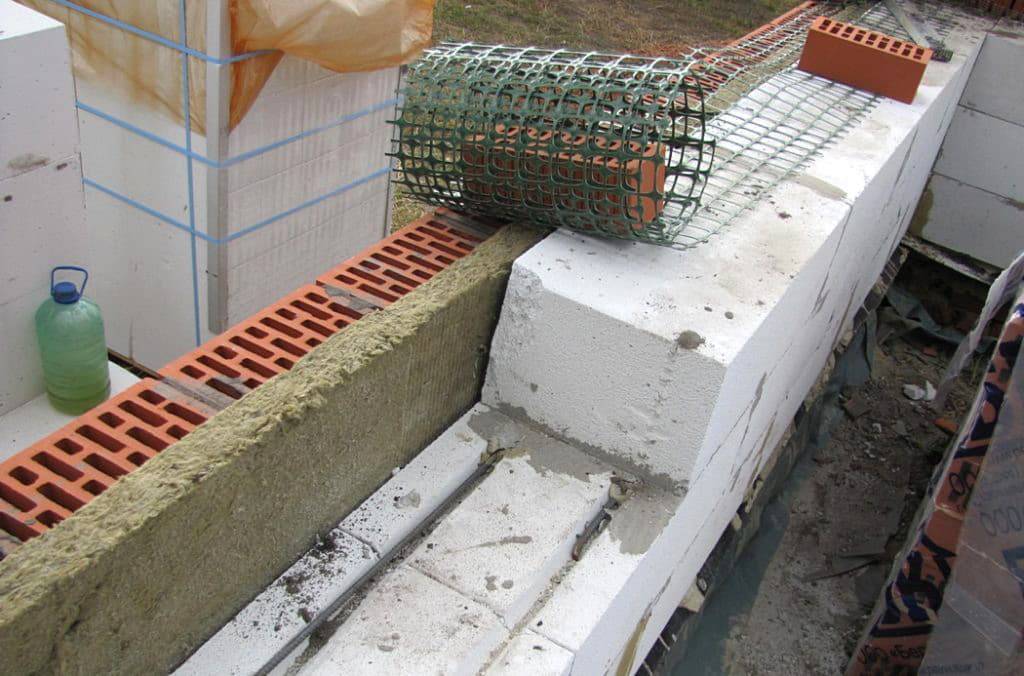

Стеновые конструкции часто состоят из двух, трёх и более слоёв. Вариантов много, например:

снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
вентфасад обложен клинкерным кирпичом;
кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
кирпичом обкладывается уже существующая эксплуатируемая стена здания.

В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции. Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.

Правила укладки кладочной сетки

Все рекомендации и правила по монтажу кладочной сетки приводятся в СП 15.13330.2012 «Каменные и армокаменные конструкции».

1 – арматурная сетка, 2 – выпуск арматурной сетки для контроля ее укладки

Согласно п. 9.76 СП 15.13330.2012, кладка кладочной сетки должна происходить с соблюдением следующих условий:

Сетки необходимо укладывать не реже, чем через каждые 5 рядов (для керамического одинарного кирпича), не реже 4 рядов – для утолщенного кирпича, не реже 3 рядов – для керамических блоков.
В многослойных стенах под прокладными тычковыми рядами сетку располагают не реже, чем через 6 рядов кладки из одинарного керамического кирпича.
Сетку настилают на предыдущий ряд, после чего закрепляют бетонным раствором. Он должен полностью покрывать сетку так, чтобы получалась равномерная площадка под следующий ряд кирпичей или камней.
При укладке нельзя превышать максимальную толщину шва кладки армокаменных конструкций, которая составляет 16 мм.
Разные куски сетки в месте их стыкования должны укладываться с перехлестом не менее 15 см.

Советуем изучить подробнее: «Что нужно знать про керамические блоки: разновидности, размеры, отличия от обычного кирпича и популярные производители».

Укладка кладочной сетки

Когда и как армировать газобетон кладочной сеткой

Можно ли армировать газобетон сеткой, мы разобрались — теперь уточним, в каких местах предусматривается усиление:

Первый ряд блоков лежит на деформационном шве, поэтому он требует обязательного армирования.
Следующий ряд, который необходимо армировать, как правило, приходится на подоконную зону. Желательно, чтобы арматура выходила прямо к примыканию с подоконниками. Она заводится за вертикальные контуры проёма на 90 см с каждой стороны. Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Если окна располагаются высоко от цоколя, то этот ряд армирования может оказаться третьим.
Глухие простенки, ширина которых превышает 6 м. Армировать узкие простенки не имеет смысла.
Зона опирания междуэтажного перекрытия.
Как армировать газобетон базальтовой сеткой в зоне перемычек, зависит от их разновидности. Когда они устраиваются из газобетонных U-блоков, кладка армируется в зоне опирания под перемычкой, с заведением сетки вглубь кладки на 50 см с каждой стороны. Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Если перемычка брусковая, то усиление производится сразу над ней. Но бывает, что окна высокие, и сразу над ними идёт монолитный пояс под перекрытие. В таком случае, зону перемычек можно не армировать.
Фронтон по горизонтали, если он длиннее 6 м.
Верхний обрез кладки, к которому примыкают элементы кровли.

Подбор всех материалов и инструментов для армирования

Так как армирование выполняется в процессе ведения кладки, то необходимый набор инструментов включает в себя всё необходимое для того и другого. Это:

Зубчатая каретка – самое удобное приспособление, предназначенное именно для работы с газобетоном. С её помощью легко контролировать толщину шва и равномерно распределять клей по поверхности.
Если нет каретки, можно использовать зубчатую кельму. Для удобства работы ширина инструмента должна соответствовать толщине стены.
Тёрка. Ею подшлифовывают места среза на доборных блоках, а так же устраняют незначительные перепады между поверхностями двух, уложенных рядом блоков.
Ножовка по газобетону. Это ручной инструмент, с помощью которого очень удобно резать блоки.
Измерительный инструмент: угольник, рулетка, короткий (40-80 см) пузырьковый уровень — для контроля положения только что установленного блока.
Киянка (резиновый молоток) – для корректировки блоков.
Захват для блоков. Инструмент, используя который переносят блоки с формой простого параллелепипеда и большого формата.
Общестроительные инструменты: дрель, нивелир или водяной уровень.
Дисковая пила для резки стальной сетки, или ножницы по металлу для резки пластиковой.

Единственно, что в случае армирования газоблочной кладки сеткой вам не понадобится, так это штроборез — данный инструмент применяется только при использовании стержневой арматуры.

Технология армирования

Армирование ряда газоблоков сеткой значительно упрощает задачу. При этом не требуется выполнять штрабирование, как в случае с прутами. Обычно усиление производится в каждом четвёртом ряду, но если параллельно ведётся и облицовка кирпичом, или же кладку ведут в полтора-два блока, сетка закладывается в шов каждого третьего ряда.

Принцип производства работ таков:

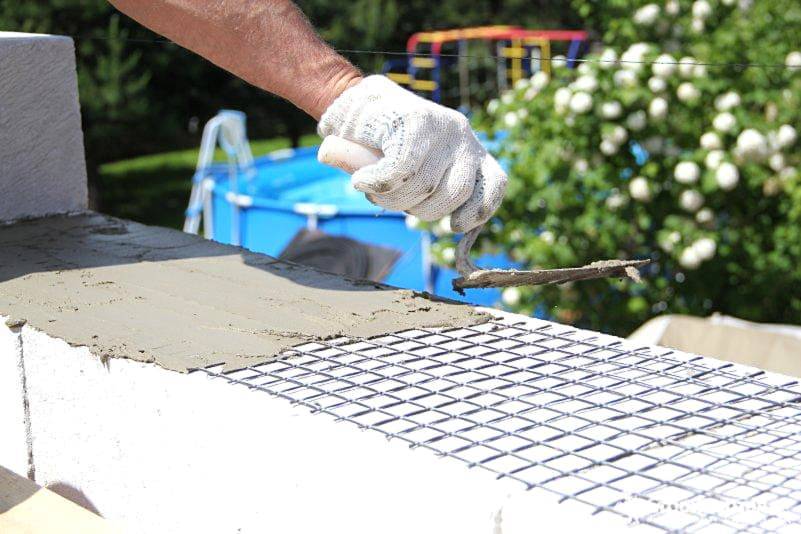

После того, как поверхность цоколя выровняли и смонтировали гидроизоляцию, приступают к кладке первого ряда блоков. Его всегда производят на раствор – даже когда для остальных рядов используют клей.
Толщина слоя раствора составляет 10 мм. Чтобы качественно утопить в него сетку, сначала выкладывают половину слоя, расстилают сетку, а потом уже доводят слой раствора до нужной толщины. Мнение эксперта Виталий Кудряшов строитель, начинающий автор
Задать вопрос
Примечание: Ширина сетки должна быть на 6-8 мм больше ширины блока. Выступы позволяют убедиться, что сетка не сместилась и не смялась. Когда снаружи одновременно выводится ещё и облицовочная стена, край сетки должен выступать за границы газоблока так, чтобы достигать до середины кирпичной кладки. Если газобетон планируется оштукатурить, края сетки могут выступать снаружи только на 1 мм меньше толщины штукатурки.
При монтаже на клей толщина швов не превышает 3 мм. Значит, во избежание перерасхода клея, и диаметр нитей сетки должен быть таким же. Если сетка полимерная, проблем нет, а вот у металлической в местах перекрещивания проволоки имеются утолщения.
Чтобы не допустить увеличения толщины шва с 3 мм до 6 мм, места пересечения проволоки аккуратно вбивают в поверхность блоков молотком. Затем сметают щёткой пыль, наносят клей и монтируют сверху ряд блоков.

Кладка

Каждый вид стяжки пола предполагает применение определенного армирующего материала. При создании стяжки пола обычно используются как оцинкованные конструкции, так и стеклопластиковые. В таком случае описываемые конструкции из проволоки необходимы только для предотвращения проседания пола под нагрузкой.

Чаще всего применяется металлическая или полимерная конструкция, которая имеет квадратные ячейки размером от 5 до 20 мм. Толщина проволоки подбирается в зависимости от нагрузки, которая будет воздействовать на создаваемую поверхность.

Во время проведения работ стоит помнить о том, что сетка кладочная 100х100х4 должна укладываться на специальные подставки (как на фото), которые закрепляются после укладки гидроизоляционного и теплоизоляционного материала.

При этом изделие должно укладываться на высоте не менее 5 см

Также важно следить за ровным расположением всей конструкции. Для этого стоит использовать строительный уровень

Также стоит позаботиться о том, чтобы она не располагалась на гидроизоляционном слое. Высота устанавливаемых опор должна быть пропорциональна толщине создаваемой стяжки.

Некоторые рекомендации по укладке

Метод применения материала выбирается индивидуально мастером. Согласно общему своду правил, лучше будет использовать сетку минимум каждые 5 рядов. Три ряда в случае с малоэтажными объектами.

Укладка обычно происходит следующим образом:

Настил на предыдущие ряды, образующий сцепку с бетоном.
Предыдущие и последующие ряды укладываются по одинаковым технологиям.
Для следующих рядов равномерность площадки – одно из важных требований. Бетонная смесь покрывает основание полностью.
20 сантиметров – минимальная толщина перехлёстывания кусков сетки.
12 миллиметров минимальная толщина швов раствора, куда добавляют армирующую сетку.

Заранее решают необходимость конкретного вида сетки для кирпича в настоящее время. К примеру, в случае с металлическим армирующим поясом – толщина должна быть минимум 2 миллиметра.

Сочетание следующих компонентов способствует сложению отдельных кладочных слоёв друг с другом:

Бетонный раствор.
Армирующая сетка.
Трение, оказывающее прижимающее воздействие.

Не стоит забывать о документах, регламентирующих такое строительство. СНиП рекомендует задействовать следующий пояс спустя определённое количество рядов. Размер ячеек и другие параметры тоже контролируются строго.

Хорошо будет создать максимально детальный проект, его отсутствие в большинстве случаев только усложняет реализацию. В большинстве случаев свойства сеток давно проверены на практике.

На одном и том же объекте допускается применять разные виды армирования. Благодаря сочетанию их свойств результат – положительный. Чередование сетки быстро решается при грамотных расчётах с чертежами.

Сетка кладочная 50х50; 50х75; 100х100 и других размеров, вес, цена

Кладочная сетка — это один из вариантов сварной сетки.

Сетка кладочная 50х50х3; 50х75х4; 100х100х5 и других размеров применяется для армирования кирпичной кладки, для армирования железобетона, дорожных покрытий, для обшивки трубопроводов, для армирования при заливке полов, перекрытий, фундаментов.

Транспортировка осуществляется в картах (листах).

Сетка кладочная — это сварная сетка, которая изготавливается из рифленой проволоки ВР-1 ГОСТ 6727-80 методом контактной точечной сварки на специальных станках.

Сетка для кладки и железобетонных конструкций ЖБИ характеризуется размером стороны ячейки в свету и диаметром стержня. В конструкции используется гладкая проволока ГОСТ 3282-76 или арматурная, рифленая проволокa ВР-1 ГОСТ 6727-80.

За размер стороны ячейки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка.

Максимальная ширина по концам выступающих проволок — 2350мм.

Образована из проволок, расположенных в двух взаимно перпендикулярных направлениях и сваренных в местах их пересечения методом точечной сварки.

Данную сетку применяют и в качестве сетки штукатурной.

Сфера применения:

для штукатурных работ, для армирования гипсовых панелей;
для ограждения строительных территорий и фасадов зданий и дорожных работ, строительных лесов;
для дренажа несущих стен, горизонтальных террас, идентификация подземных коммуникаций;
для армирования бетона, кирпичной кладки, полы, фасады, стены, арки;
для механической защиты антикоррозийной обшивки стальных трубопроводов;
для крепления кирпичной кладки;
для армирования железобетонных конструкций с ненормированной прочностью;
для армирования дорожных покрытий и др.

Размеры выпусков продольных и поперечных стержней следует принимать равными 25 мм.

Допускается принимать размеры выпусков продольных стержней от 30 мм до 200 мм кратно 5, а размеры выпусков поперечных стержней — равными 15 мм, 20 мм и 30 мм, а так же от 25 мм до 100 мм кратно 25 мм.

Пример условного обозначения:

Сетка кладочная 50х50х4 в картах шириной 2350 мм, с продольными и поперечными стержнями из проволоки класса ВР-1, диаметром 4,0 мм, шагом продольных и поперечных стержней 50 мм:

Сетка кладочная 4Вр1 50/50 мм(размер ячеек) 2350 ГОСТ 23279-75

Сетка кладочная 100х100х4 в картах шириной 2000 мм, с продольными и поперечными стержнями из проволоки класса ВР-1, диаметром 4,0 мм, шагом продольных и поперечных стержней 100 мм:

Сетка кладочная 4Вр1 100/100 мм 2000 ГОСТ 23279-75

Как купить сетку кладочную по низким ценам:

заполните простую форму «Бланк заказа» вверху страницы;
позвоните по телефону +7 (4862) 73-54-51;
отправьте заявку на электронную почту orelsetka@mail.ru;

Условия продажи:

Реализация металлоизделий оптом и в розницу;
Безналичный расчет, путем перевода денежных средств с банковского счета;
Возможность отсрочки платежей;
Бесплатные консультации наших специалистов;
Оказываем услуги упаковки товара по требованиям заказчика;
Готовы произвести продукцию любой сложности на заказ по чертежам заказчика.

Условия доставки:

Доставка продукции осуществляется с склада из наличия;
При необходимости мы можем предоставить услугу ответхранения;
Готовы предоставить скидку на на доставку согласно условиям партнерских программ транспортных компаний;
Возможность самовывоза товаров со складов.

Гарантии:

Вся продукция сертифицирована, отпускается после технологического контроля;
Метизы, крепеж, канаты, сетка, проволока, электроды и другая металлопродукция соответствуют ГОСТ и ТУ;
Возможность возврата товара в соответствии с законодательством Российской Федерации;

Доставка по РФ:Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.

Усиление кирпичной стены с помощью кладочной сетки

Одной из эффективных технологий, позволяющих упрочнить конструктивные элементы строений, является армирование. Его используют не только при укладке фундаментов, стяжек, сооружении перекрытий. С помощью армирования усиливают и кирпичную кладку. Для этого используют:

Кладочную сетку для кирпича.
Прямые арматурные стержни.
Зигзагообразные стержни.

Армирование предотвращает образование трещин при растягивающих и изгибающих нагрузках.

Виды армирования кирпичной кладки

В зависимости от конкретных условий, армирование бывает:

Поперечным.
Продольным
Вертикальным.

Поперечное армирование осуществляется отрезками арматуры или кладочной сеткой для кирпича. Во избежание коррозии, ее следует погрузить в раствор на несколько миллиметров с каждой из сторон. Сетка, изготовленная из прутков большого диаметра, ослабляет кладку, поскольку она увеличивает толщину горизонтального шва. Армируется каждый второй-пятый ряд кладки, в зависимости от результатов прочностных расчетов. При использовании кирпича увеличенного размера, сетка укладывается чаще.

Продольное армирование применяют при усилении перегородок и несущих стен для повышения их устойчивости к изгибающим и боковым нагрузкам. Сетка располагается вдоль кладки, усиливая продольные швы. Листы сшиваются между собой поперечными прутками или сваркой. Вертикальное армирование применяют при возведении кирпичных колонн. Если размеры колонны позволяют, – оно может быть внутренним, а если нет – наружным.

Компания «Сетка стальная» производит и реализует кладочную сетку для кирпича разных типоразмеров. Ее можно приобрести по оптовым и розничным ценам. Для этого оставьте заявку, и менеджер свяжется с вами для уточнения деталей заказа, сроков и оплаты.

Какой вид сеток чаще всего используют профессиональные строители

Сегодня специалисты все чаще выбирают современные и высокопрочные материалы

Которые смогут обеспечить долговечность конструкции независимо от внешних воздействий… Крупные строительные компании, заботящиеся о своей репутации и клиентах, применяют металлическое полотно, уделяя при этом должное внимание и базальтовому

При выборе они обращают внимание также на размер ячеек. Чем он меньше, тем выше прочностные характеристики армирующего материала

Идеальный вариант — 50х50 мм. Сетка кладочная, применение которой необходимо, например, при стяжке пола, может иметь более крупные ячейки.

2 Кладочная сетка для газобетона и бетона

При возведении стен из газобетона следует понимать, что усадка положенных блоков проходит с серьезной растягивающей нагрузкой. Чтобы ее устранить, необходима кладочная базальтовая или оцинкованная металлическая сетка и точный расчет. Как правило, кладка осуществляется через каждые четыре ряда блоков, будь то газобетон, шлакоблоки или керамзитобетон. Если кладка газоблоков происходит одновременно с использованием кирпича для облицовки, шаг укладки нужно уменьшить и класть сетку через три ряда, в таком случае расход кладочной сетки будет увеличен.

Кладочная сетка для кирпича

Помимо технологии возведения стен с использованием кладочной сетки на шаг также будет влиять качество материала, для газоблоков высокого качества В2,5 она кладется реже, чем для блоков с низшим показателем класса. Для армирования газобетонных и иных конструкций (шлакоблоки, керамзит, кирпич и т.д.) рекомендуется использовать один из трех видов сетки:

кладочная оцинкованная;
базальтовая армирующая;
стеклопластиковая с полимерным покрытием.

Последний вид используется только для армирования стен, которые не испытывают серьезную нагрузку. Для армирования несущих стен, перекрытий, для кирпича и тем более фундамента используются сетки из металлических материалов, включая такой дорогой вид, как монолитная сетка из цветных материалов. Если в случае с кирпичной кладкой оптимальным вариантом является металлическая сетка с оцинкованным слоем, то при возведении зданий из газобетона рекомендуется использовать базальтовый материал. В состав такой сетки входят различные полимерные материалы, она практически не подвержена коррозии и воздействию агрессивной среды, при этом обладает той же механической прочностью, что и классические варианты из металла.

3 Кладка арматурной сетки для стяжки пола

Каждый вид стяжки пола предполагает использование определенного вида армирующего материала. Для армирования полов используются как стандартные оцинкованные виды, так и стеклопластиковые, базальтовые и другие полимерные виды, которые изготавливаются путем дисперсионного армирования. Как и в случае с возведением фундамента и стен, строительная металлическая сетка необходима для предотвращения проседания и трещин готового пола.

Укладка сетки при стяжке пола

В стандартном варианте стяжки применяется металлическая или полимерная сетка с ячейками квадратной формы с размерами от 5 до 20 миллиметров (но не менее 2,5 мм). Толщина прутков и размеры ячеек зависят от степени нагрузки на готовый пол, толщины бетонной заливки (от 5 до 15 мм). При расчетах также необходимо знать свойства и описание того или иного вида армирующей сетки, которую планируется использовать для стяжки. Кладка осуществляется на специальные опоры после того, как уложена гидро- и теплоизоляция.

Материалы изготовления сетки для армирования кирпичной кладки

Кирпич и блоки из различных видов бетона (пено-, газо-, керамзитобетон), несмотря на появление новых методов строительства, остаются одними из главных стеновых материалов.

Возведение кирпичных зданий и сооружений требует от каменщиков не только геометрической точности и внешней эстетичности кладки, но и её соответствия техническим требованиям – своевременная установка закладных деталей, перевязка и заполненность швов, правильно выполненные вентиляционные и другие каналы, и т.д.

Одно из важных технологических мероприятий связано с усилением стен сеткой для армирования кирпичной кладки. Рассмотрим основные материалы для изготовления такой сетки.
