Печь на отработанном масле своими руками

Что такое отработка и как ее использовать

По сути, это бывшее в эксплуатации моторное масло, смазка двигателя и ходовой части. В процессе работы техники масло, изначально довольно чистый нефтепродукт насыщается шлаками – частицами металла (результат трения и механических повреждений деталей), сажей, солями, смолистыми соединениями. В результате такого насыщения для смазки масло больше не годится, зато оно неплохо горит – что и позволяет использовать продукт в качестве топлива.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Как сделать котёл на отработке своими руками: чертежи и видеоинструкция

Все предыдущие позиции отвечали на вопрос, как сделать печь на отработке. Рассмотрим, как сделать котёл. Хотя между ними разница незначительная.

ФотоОписание работ

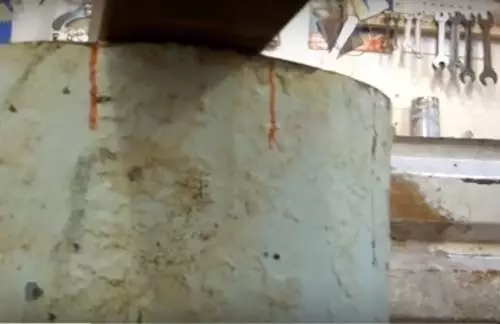

Для этого потребуется кислородный баллон, который разрезается пополам. Он предпочтительнее, чем газовый, потому что у него толщина стенки − 10 мм.

Для котла необходима нижняя часть баллона, куда и будет заливаться масло. То есть, оно будет гореть на дне.

Инжектор будет изготавливаться из квадратной трубы 50х50 мм, толщина стенки – 3 мм.

В трубе надо будет сделать несколько отверстий и установить внутрь кислородного баллона.

Конец трубы надо будет отрезать болгаркой под 45°.

К перфорированной трубе надо приварить трубу цельную под углом 90°.

Вот так должно быть всё установлено.

Под горизонтальную трубу в баллоне надо вырезать паз. Он делается для того, чтобы готовый инжектор не смещался относительно своего места.

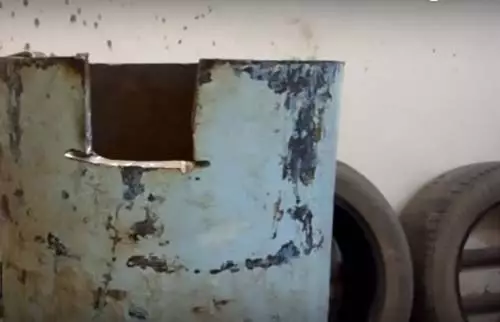

Вырезанный паз в баллоне.

Инжекторную трубу теперь надо приварить к баллону. Но если придётся что-то делать с котлом, к примеру, чистить его изнутри, то трубу придётся срезать, а после прочистки или ремонта приваривать на место. Поэтому инжектор можно сделать съёмным. К нему приваривается пластина, по форме как изгиб баллона. Крепление пластины с инжектором к котлу будет проводиться двумя болтами через сквозные отверстия. Болт М6 или 8 будет устанавливаться головками изнутри.

Крышка для котла изготавливается из стального листа толщиною 6−10 мм. Обязательно приваривается по периметру юбка, которая обеспечивает герметичное прижимание. В крышке делается отверстие, закрытое глазком.

К котлу приваривается сбоку труба диаметром 114 мм. Это будет дымоход.

К горизонтальной части инжекторной трубы подсоединяется шланг от пылесоса, который в данном случае выполняет функции надува.

Отработанное масло заливается сверху. Поджиг производится керосином или бензином тоже через верх. Посмотрите видео, как собирался этот котёл.

Правила чистки отопительного прибора

В ходе эксплуатации в поддоне, дымоходе и горелке будет неизбежно скапливаться нагар. Очевидно, что к чистке печи можно приступать только тогда, когда она полностью остынет.

Алгоритм действий в данном случае должен быть примерно следующим.

  • Нужно взять несколько горстей мелкого щебня или просеянного песка и по очереди закидывать в выход дымохода с наружной стороны.
  • Через верхнюю камеру щебень/песок убирается из трубы вместе с сажей.
  • Гарь смахивается прутком в поддон со стенок горелки.
  • В конце извлекается сам поддон, отходы вытрушиваются.

Надеемся, что статья оказалась полезной для вас, и вы сможете без особых проблем соорудить печь на отработанном масле своими руками. Удачи в работе и теплых зим!

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

  1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
  2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
  3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

  1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
  2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
  3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
  4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Самодельная мини печь на отработке

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: “Как сделать мини печь на отработке – устройство, варианты конструкции”). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см

Особое внимание стоит уделять свариванию швов в воронках.. Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Как сделать капельную печь из баллона

Как правило, печка на отработке с капельной подачей масла в чашу делается из трубы диаметром 200 мм либо старого газового баллона из-под пропана. Последний лучше взять советского образца, где толщина стенок составляет до 5 мм.

При изготовлении топливника из трубы вам придется сделать и приварить к ней дно с крышкой. В этом плане газовый баллон удобнее: нужно выкрутить вентиль, наполнить его водой и отрезать болгаркой верхнюю часть. После этого действуйте по инструкции:

  1. Проделайте отверстия в корпусе для дымохода и в крышке – под монтаж дожигателя. В нижней части баллона можно прорезать ревизионный проем, закрываемый крышкой на болтах, что и показано на чертеже.
  2. Изготовьте трубу дожигателя, просверлив отверстия согласно чертежу. В нижнем торце сделайте отрезным кругом 9 пазов.
  3. Смастерите стальную чашу, можно из автомобильного тормозного диска, как показано на фото. Установите ее на дно топливника, приподняв ее на 3—5 см.
  4. Поставьте на место дожигатель и наденьте крышку баллона. Вставьте в трубу маслопровод, чтобы его конец находился над чашей.
  5. Сделайте топливный бак со штуцером (например, из расширительного бачка отопления) и подвесьте его на стену возле печки. Остается лишь подключить дымоход и можно приступать к розжигу.

Если вы хотите сделать печь на отработке с водяным контуром, то поместите внутрь топливника змеевик из толстостенной трубки, лучше – из нержавейки. Разместите его в верхней зоне, а концы трубок выведите наружу сквозь отверстия в стенках. Потом их можно подключить к батареям водяного отопления гаража, как это сделано на фото.

Подробно об устройстве капельной печи на отработанном масле, изготовленной своими руками из газового баллона, рассказано в следующем видео:

Делаем своими руками

Чтобы самостоятельно собрать отопительный котел, который будет использовать в качестве горючего отработанное машинное масло, придется использовать следующие элементы конструкции:

  1. Котел;
  2. Насос;
  3. Расширительный бак;
  4. Горелка;
  5. Компрессор;
  6. Специальный циркуляционный насос;
  7. Магистраль для входа и выхода теплоносителя из котла;
  8. Различное оборудование, предназначенное для проведения сварочных работ.

При сборке конструкции учитывают, что в обязательном порядке придется сделать дымоход, через который все продукты горения будут уходить за пределы строения. Потолок придется предварительно предохранить от сильного нагрева, поэтому дымоход помещается в специальный кожух.

Обязательно принимают во внимание, что конструкция должна быть собрана таким образом, чтобы в ней образовывалась довольно сильная тяга. Нужно будет сделать и заслонку, которая позволит перекрыть тягу в один момент

Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным

Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным.

Кроме того, использование заслонки не дает помещению слишком сильно охладиться, если оборудование будет определенное время находиться в простое, поэтому такой элемент все-таки желательно установить.

Самодельная конструкция оснащена горелкой открытой конструкции, в результате чего происходит сгорание кислорода в помещении. Его недостаток может вызвать отравление угарным газом, поэтому необходимо продумать, каким способом будет происходить проветривание помещения.

Поблизости от котла категорически запрещается устанавливать легковоспламеняющиеся материалы любого рода. Трогать работающий котел запрещается, так как он довольно сильно раскаляется.

Проще всего собранный своими руками отопительный котел установить на камне, либо на жаропрочной плитке. Обшивать его панелями, выполненными из пластикам или древесины, запрещается, так как это может стать причиной пожара. Можно его выкрасить жаростойкими материалами. Если соблюсти все особенности технологии, то на выходе получится надежное устройство, которое будет стабильно работать, не создавая угрозы жизни, здоровья и имуществу людей.

Схема котла на отработанном масле

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

  • в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
  • после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
  • при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
  • нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Капельная печь

Главное отличие печей такого типа заключается в конструкции. Капельный агрегат состоит из стального корпуса со смонтированной в нем перфорированной трубой.

Такие печи часто изготавливается из ненужного баллона из-под газа. Под дожигателем находится емкость, куда по капле поступает топливо.

Для повышения КПД такой агрегат оборудуется вентилятором, нагнетающим воздух (см. рис.).

Эта конструкция уже сложнее, и не каждому новичку по силам ее изготовить. Сложность в том, что конструкция и характеристики такой печи зависят от конкретных условий применения.

А это значит, что вам не подойдут готовые чертежи, печь придется неоднократно дорабатывать. Еще один недостаток – пламя постоянно направлено в одну точку корпуса, что может вызвать его прогорание.

Корпус такой печи должен быть из толстого металла.

Достоинств у такой печи на отработанном масле также достаточно. Она безопасна в использовании, благодаря закрытому типу.

Подача топлива и мощность регулируются. Высота дымохода особого роли не играет.

Расход такого устройства минимален, он составляет до 1,5 л. в час на 100 м2.

И, наконец, завершает перечень достоинств данного агрегата легкость очистки.

Причем, надо отметить что отопители с наддувом практически не дымят, так что сажа может скапливаться только в чаше. При продуманной конструкции она легко удаляется.

Печное топливо

Как мы уже говорили, в качестве топлива для печей на отработке могут использоваться любые виды топлива. Самый простой вариант – приобрести отработанное машинное масло. Его стоимость составляет от 25 рублей за литр. Если хорошо постараться, можно отыскать масло по более доступным расценкам. В этом отношении везет мастерским по замене автомобильного масла – его можно добыть из клиентских автомобилей (обычно его никто не забирает).

Помимо отработки, можно использовать любые виды масел:

Растительное масло быстро воспламеняется, если его хорошенько разогреть. Это даже становится причиной пожаров.

  • Растительное – самое обычное подсолнечное масло хорошо горит, выделяя большое количество тепловой энергии;
  • Трансмиссионное масло – если вам посчастливилось раздобыть бочку этого масла, то вы можете использовать его для работы своей печки;
  • Синтетические масла – отличное жидкое топливо для печей на отработке.

Помимо масла, для растопки печки вам может потребоваться керосин – он применяется в пиролизных печах.

Использовать бензин и растворители для розжига печей строжайше запрещено – они обладают повышенной летучестью и воспламеняются с хлопками и взрывами. Тот же керосин поджигается мягко и безопасно.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: “Как сделать печь на отработке из газового баллона – теория и практика”). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

Изготавливаем крышку:

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Варианты конструкций

На основе базовой разработаны и успешно используются конструкции печек нескольких видов. Каждый из них наделен достоинствами и недостатками, оправдывает свое применение в конкретной ситуации. Это варианты с наддувом, водяной рубашкой, на комбинированном топливе и другие.

Печь на отработке с водяным контуром

Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.

Дровяная

Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.

Кирпичная печка

Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали. Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.

Паровая

Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.

Ракетная

Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.

Металлическая

Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

Компактные модели печей на отработанном масле

Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

  • непосредственно сам газовый баллон;
  • труба диаметром 100 мм (2 м);
  • уголок 5×5 см (около 1 м);
  • стальной лист, толщиной 4 мм (около 50 см2);
  • автомобильный тормозной диск;
  • шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Видео и чертежи печи на отработанном масле с водяным контуром

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Следует придерживаться следующих правил эксплуатации.

  1. Печь на отработанном масле своими руками – прибор кустарный. Поэтому никогда не заполняйте резервуар более чем на 70 процентов.
  2. Для розжига используется бумага или ветошь. Не используйте жидкости для розжига.
  3. Устанавливайте режим горения заслонкой.
  4. Печь на масле можно заправлять только отработкой. Дизель или бензин может привести к взрыву.
  5. Как сделать печь на отработанном масле безопасной? Не устанавливайте ее на подставку. Только пол, подальше от химии.
  6. Не оставляйте без присмотра печь для гаража на отработке сделанную своими руками.
  7. Должна работать полноценная вентиляция, способная вывести возможные газы из дымохода.
  8. Масло должно быть без антифриза и водных примесей.
  9. Печи своими руками работают именно на отработке. Нельзя заливать свежее горючее.

Печь на отработке своими руками – простой прибор в эксплуатации. Обеспечит теплом помещение небольшого размера и позволит приготовить еду. Но не забывайте про технику безопасности и, что вся ответственность лежит на вас.

В целях безопасности – отдавайте предпочтения закрытым разновидностям. Они не склонны к выделению токсинов в атмосферу. Подходят, если невозможно провести вентиляцию. Установите два огнетушителя. Один возле печки, чтобы быстро устранить воспламенение. Второй нужно поставить возле входа. Для уверенности, нужно установить их в противоположных сторонах с легким доступом. Это поможет выйти из помещения, если вы отрезаны огнем. Углекислотные огнетушители имеют лучшую распыляемость и зону покрытия. Нельзя использовать пенные, водяные и порошковые. Они не эффективны и могут привести к большим проблемам, как отравление.

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддувВот что получается

Тепло концентрируется в отсеке топливника.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
