Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Установка котла в парном отсеке

Чтобы котел, собранный своими руками, был безопасным и производительным его нужно правильно установить.

В связи с этим стоит придерживаться ряда правил:

устанавливается агрегат напротив лавок в дальнем углу, что ближе к входу в парной отсек;
стенка за котлом обшивается металлическим листом по технике пожарной безопасности, либо при отсутствии металла котел монтируется в 30-35 сантиметрах от стены или более;
под котел и топку также настилается лист металла с толщиной не менее 1 сантиметра;
дымоход, подключенный к заранее вмонтированному в котел патрубку, устанавливается так, чтобы он возвышался минимум на 0,5 метра от верхней точки кровли;
в местах стыка основных элементов здания нужно выполнить изоляцию при помощи асбестового теплоизоляционного материала;
сама по себе труба должна иметь минимальное количество колен и перегибов;
поверх дымохода с уличной стороны нужно установить конусовидный колпак, который защитит трубу от попадания осадков и мусора.

Итог

В статье дана полная информация о том, какие существуют виды банных котлов и как самостоятельно собрать твердотопливную нагревательную установку. Если действовать строго по инструкции, то баня будет теплой и уютной, а установка прослужит долгие годы.

Устройство

Прежде чем сделать твердотопливный котел, желательно спроектировать или найти точный чертеж. Это поможет избежать длительного процесса подгонки при изготовлении отдельных деталей. Принцип работы всех таких устройств примерно одинаковый, а значит, чертежи будут похожи между собой

Стоит обратить внимание на размеры установки, диаметры труб, глубину загрузочного пространства. Самодельный котел хорош тем, что параметры можно изменить под свои нужды

Обогреватель не должен занимать слишком много места, быть близко к стене, иметь размеры труб несопоставимые с помещением, в котором он будет находиться

Обогреватель не должен занимать слишком много места, быть близко к стене, иметь размеры труб несопоставимые с помещением, в котором он будет находиться.

Котел длительного горения с вертикальной топкой (еще его называют «бубафоня»). Собирают, в основном из стали с высокой теплоустойчивостью. Толщина металлических стенок должна быть 4-6 мм, чтобы сталь не прогорела в кратчайший срок. Очень часто за основу берут опустошенный газовый баллон или небольшую бочку. Растопка будет идти на дровах или пеллетах. На них сверху ставится поршень, который оказывает давление, не давая образоваться воздушному зазору, ускоряющему горение. Иначе это приспособление называют «воздушный распределитель», посередине распределителя располагается отверстие для прохождения воздуха в топку. Деталь представляет собой кусок листовой стали в форме диска, толщиной не более 5 мм, а диаметром чуть меньше чем диаметра топки, чтобы была возможность свободно перемещать ее в топке, с приваренным к ней стальным штоком. На распределителе со стороны дров установлены 50см перегородки для прохождения воздуха. Это оптимальный размер, т. к. при увеличении топливо будет выгорать очень быстро, а при уменьшении – будут затухать

Устанавливаются перегородки (важно, чтобы они были в форме дуги) так, чтобы получилось подобие крыльчатки

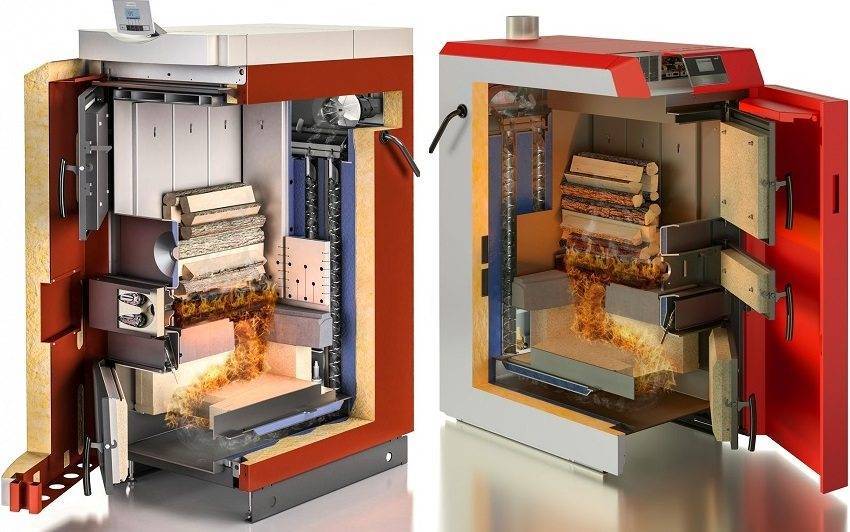

Устройство котла на твердом топливе

Твердотопливный котел можно подключить к системе отопления в доме. Для этого необходимо осуществить одну из следующих схем:

Через топку запустить змеевик, по которому будет идти и нагреваться жидкость;
Установить дымовую трубу так, чтобы она проходила через сосуд с жидкостью, дым имеет достаточно высокую температуру на выходе, а значит, будет эффективно нагревать жидкость.

Котёл из металлических труб

Данное приспособление имеет несколько технологий сборки. У каждой есть как свои достоинства, так и недостатки. Рассмотрим их подробнее.

Итак, для проведения работ потребуются следующие инструменты: бензиновый (или дизельный) генератор, сварочный аппарат и шлифовальная машинка с дисками по металлу.

Горизонтальная модель

Взять трубу, с одной стороны поставить дверцу, а с другой сделать заглушку (в дальнейшем она станет топкой, к которой можно будет приварить колено для воды). Сверху следует установить бак, а каменку (обычную полку с камнями) лучше поставить рядом с трубой. Такое устройство конструкции позволит воде равномерно нагреваться и потом сразу же поступать в бак.

Вертикальная модель

Её схема сборки отличается от предыдущей тем, что, в этом варианте с той стороны трубы, где была установлена заглушка, ставится колено. В итоге верхняя часть превращается в бак для воды, а нижняя становится топкой. При этом каменку можно присоединить сбоку.

В случае если труба выполнена из достаточно толстого металла, то верх и низ котла, разумнее будет изготовить по отдельности. Такой приём поможет сделать конструкция менее громоздкой. Причём для бака, можно выбрать более тонкий материал, а нижнюю часть соорудить из трубы с толстыми стенками (чем, больше будет её толщина, тем дольше прослужит котёл).

Советы

Полку с камнями можно расположить на участке между баком и топкой, к примеру, вырезав дополнительную дверцу и установив внутри чугунные колосниковые решётки.
У такого котла трубу необходимо обязательно ставить по центру. Уже после этого на неё следует надеть бочку и обварить место их соединения. Шов должен быть полностью герметичен.
Нужно помнить, что металлы расширяются при нагревании. У каждого из них существует собственный коэффициент расширения

Поэтому так важно чтобы труба могла достаточно свободно двигаться в отверстии.
Комбинированные трубы являются самыми лучшими с точки зрения безопасности. В таких изделиях верх изготавливается из асбеста, а нижняя часть из железа.

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
Габариты топки к площади помещения ‒ 1:50, 1:70.
Глубина топки к общим размерам печи ‒ 1:2, 2:3.

Самыми популярными размерами печей считаются следующие:

Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

Название камня	Описание
Жаркий лед (белый кварц)	Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном. Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
Жадеит	Зелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
Талькохлорит	Одним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
Габбро-диабаз	Габбро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале. При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
Серпентинит	Темно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
Дунит	Почти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
Нефрит	Проведенные в наше время исследования показали, что использование нефрита в бане способствует: общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
Яшма сургучная	Сургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

Сварочный аппарат инверторный или электрический;
Угловая шлифовальная машина или болгарка;
Отрезные круги по металлу для болгарки.

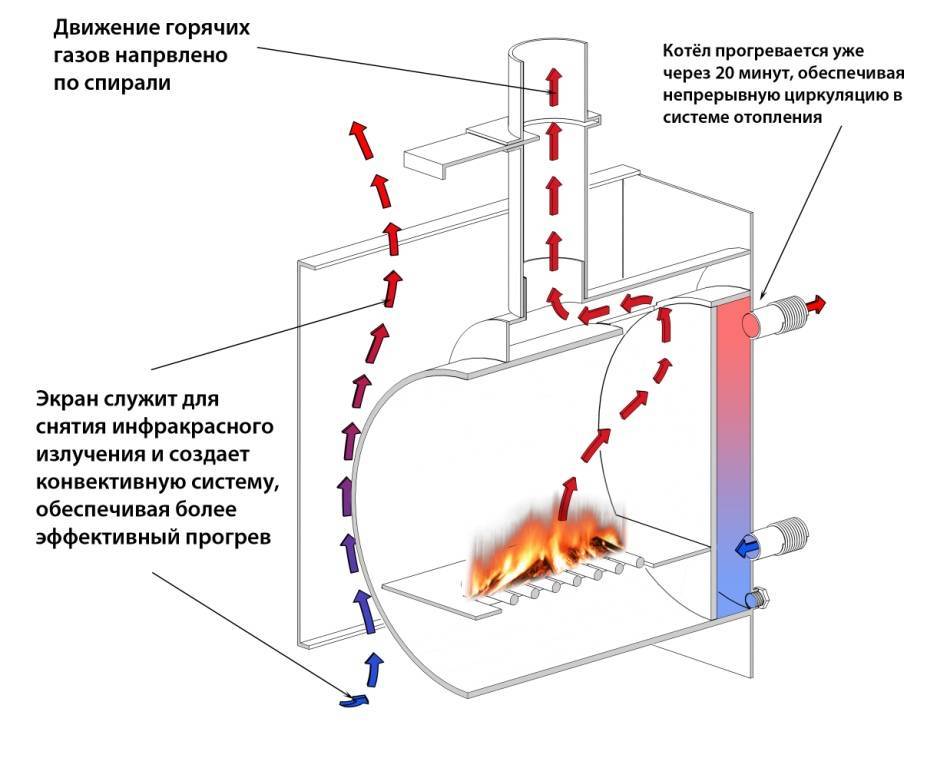

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
В нижней части будущего котла изготавливают прорезь для установки дверки;
Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Котлы для бани из трубы с каменками

Как сделать котел для бани качественно своими руками?

Важнейшим атрибутом любой бани является котел. Этот агрегат не просто обеспечивает в парной необходимую температуру воздуха, он участвует в создании той неповторимой атмосферы, за которую все так ценят банные процедуры.

Современные котлы могут использовать различные виды топлива, иметь разную форму, внешний вид и стоимость. Желающие сэкономить могут изготовить котел самостоятельно, благо для этого не понадобится каких-то особых навыков или специальных инструментов.

Особенности банных котлов

Конструкция большей части котлов для бани включает в себя следующие элементы:

Топка, где происходит процесс сгорания топлива.
Дымоход, через который будут выводиться наружу продукты горения.
Зольник, в котором происходит накопление золы. Еще одна функция этого элемента – нагнетание в топку воздушных масс, необходимых для горения.
Каменка, которая отвечает за отвод тепла внутрь бани. Существуют модели и без каменки, но париться в такой бане будет не очень комфортно, поскольку пар будет поступать только от кипящей воды из бака.
Емкость для горячей воды.

Объем каменки должен соответствовать размерам котла и самой бани. Слишком маленькая, она будет быстро отдавать все тепло, не успевая прогреть весь объем помещения. Большая, напротив, будет прогреваться слишком долго.

Обратите внимание! Профессионалы стараются придерживаться простого правила: объемы каменки, топки и бака для воды должны быть приблизительно одинаковыми. На дно топки непременно помещается колосник – металлическая решетка, сквозь которую зола будет попадать в зольник

Колосник можно изготовить самостоятельно из отрезков арматуры, либо приобрести в специализированных магазинах

На дно топки непременно помещается колосник – металлическая решетка, сквозь которую зола будет попадать в зольник. Колосник можно изготовить самостоятельно из отрезков арматуры, либо приобрести в специализированных магазинах.

Еще одной отличительной особенностью котла для бани можно считать расположение загрузочной дверцы. Как правило, сам котел располагается в помещении парной, тогда как закладка топлива производится из предбанника. В месте прохода через стену делается специальный канал, заканчивающийся железной дверцей.

Виды котлов

В зависимости от вида используемого топлива, все многообразие современных котлов для бани можно разделить на несколько категорий:

Электрические модели. Отличаются отсутствием вредных выбросов продуктов горения и отсутствием необходимости монтажа дымохода. Не требуют запасов топлива, но при любом отключении электроэнергии становятся бесполезными.
Газовые котлы. Наиболее экономичные из всех представленных моделей, при условии, что участок уже газифицирован. Также не нуждаются в подготовке запасов топлива.
Твердотопливные. Наиболее распространенный тип котлов. Во время работы требуют периодической загрузки новых порций топлива. Справедливо считаются наиболее доступными для самостоятельного производства.
Дизельные. Используют в качестве источника тепла жидкое топливо. Ввиду сложности конструкции мало подходят для самостоятельного изготовления.
Пиролизные (сгорание твердого топлива и летучих веществ происходит раздельно).

Рекомендуем ознакомиться: Виды и преимущества бесшовных стальных труб

Устройство котла для бани

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

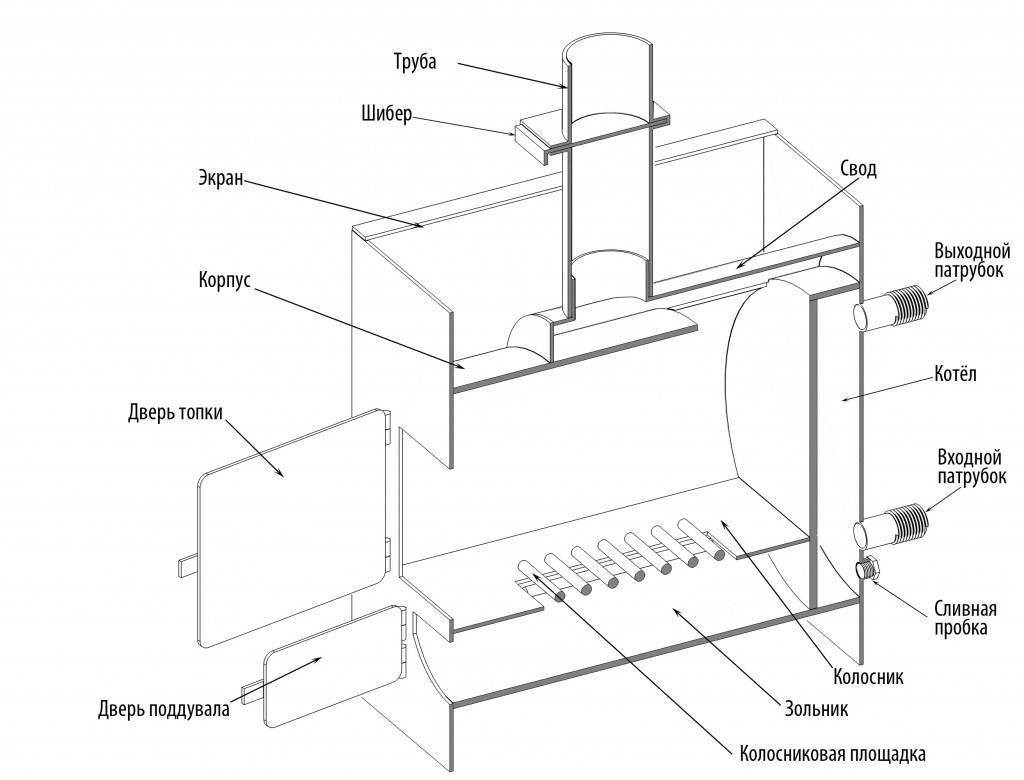

Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

Варианты усовершенствования котла для бани
