Крепление и крепеж для кабеля

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

    Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

    Дюбель-стяжка — быстрый монтаж

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

    Дюбель клипсы бывают двух видов — для плоских и круглых кабелей

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

    Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

Ошибки при монтаже электропроводки Способы соединения электрических проводов Как определить фазу и ноль без приборов

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.
  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Скрытая прокладка

Скрытая прокладка применяется при наличии в помещении натяжного, подвесного или подшивного потолка. Характер области эксплуатации позволяет снизить до минимума требования к эстетике элементов скрытой фиксации.

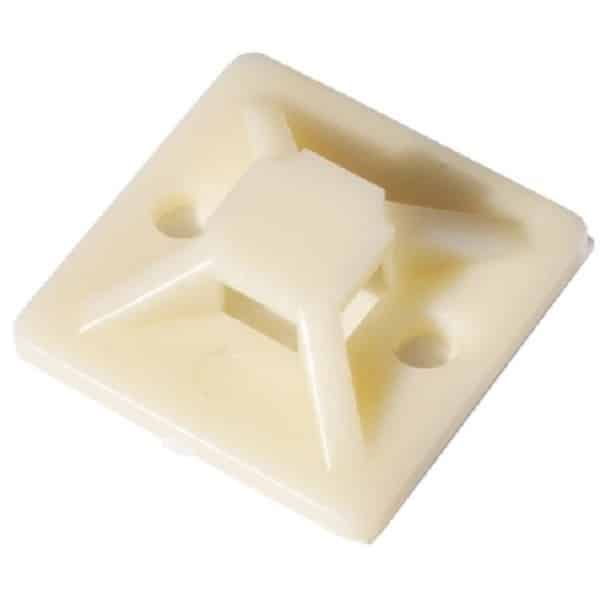

Площадка с монтажным отверстием

Этот простой крепежный компонент крепления представляет собой пластиковую квадратную деталь, на лицевой стороне которой выполнены одна или две проушины. После установки площадок кабель можно закрепить стяжками.


Рис. 10. Площадка c двумя парами проушин под стяжки

Реже встречаются площадки с интегрированным в нее пластиковым хомутом.

Крепление площадки может выполняться на клею или шурупом (реже двумя, пример – на рис. 10). При крепеже шурупом центральную часть площадки снабжают монтажным отверстием.

Дюбель-хомут

Дюбель-хомут или дюбель колье как элемент крепления – комбинация дюбеля с монтажной площадкой. Предполагает применение отдельной стяжки. Иногда стяжка является интегральным компонентом дюбеля, такую конструкцию показывает рис. 11.


Рис. 11. Дюбель-хомут с интегральной стяжкой

Для увеличения прочности крепления обычную насечку заменяют развитым оребрением стержня пластикового дюбеля круглыми площадками небольшой толщины. При монтаже дюбель забивают в отверстие, диаметр которого несколько меньше диаметра оребрения. Усилие удержания возрастает за счет загиба пластин назад.

Быстросохнущий раствор (алебастр, гипс)

Быстросохнущие составы, функции которых чаще всего возлагают на алебастр или гипс, используются для крепления кабеля или трубки в штробе. При обращении к такому способу штробу с уложенным в нее кабелем или трубкой замазывают примерно каждые 50 см небольшим количеством монтажного состава. Эту и остальную часть закрывают монтажными лентами.

Сильные стороны такого метода крепления – низкая стоимость, высокая скорость прокладки, дополненная возможностью прокладки без специального крепежа. Главный недостаток — невысокая емкость канала (не более двух проводов), а также сложность укладки в штробу гофрированной трубки.

Нельзя также забывать о том, что проложенный провод сложно заменять при выходе из строя.

Зажимы

Зажимы конструктивно похожи на клипсы и часто объединяются с ними в одну группу. Главное отличие — иной принцип крепления провода: жестким интегральным хомутом. Вариант конструкции этого элемента демонстрирует рис. 12.


Рисунок 12. Клипса-зажим с защелкой

Кабельные клипсы могут иметь также групповое исполнение, что показано на рис. 13. Групповой компонент крепления отличается наличием нескольких посадочных гнезд для проводов или пластиковых труб, закрываемых общей фиксирующей скобой.


Рис. 13. Трехпостовая групповая клипса-зажим

Зажимы как элементы крепления за счет увеличенной конструктивной сложности имеют более высокую стоимость по сравнению с классическими клипсами. Они привлекательны тем, что позволяют фиксировать кабели разного диаметра. Одновременно кроме жесткой фиксации могут выполнять функции компонента свободной поддержки провода.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Watch this video on YouTube

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

Как выполнить монтаж СИП кабеля от столба к дому

Разводка и скрытие телевизионного кабеля в квартире

Как выполнить прокладку силового электрического кабеля в земле

Способы соединения провода СИП с разными кабелями

Основные технические характеристики силового кабеля АВВГ

Что такое дин рейка?

Инструкция по монтажу

Установка дюбелей-хомутов почти не отличается от установки обычных дюбелей – небольшая разница в том, что вначале на кабель надевается хомут, а затем его аккуратно забивают в подготовленное углубление. Высверленное отверстие должно подходить по диаметру крепежа, но глубину делают на 10 мм больше длины дюбеля. Максимальное расстояние между установленными крепежами не должно превышать 25 см, на разворотах — не более 10 см.

Для каждого вида фурнитуры существует свой способ монтажа. Определение точек фиксации происходит с учетом параметров ограждения, горизонтального и вертикального направлений проводки, количества и радиуса углов, веса кабеля, окружающей среды. Эти данные являются определяющими для оптимального выбора способа того, как именно крепить метизы, их необходимого количества, технологии установки, а также схемы проводки и укладки.

Скрытый

Скрытый метод магистральной прокладки применяют в жилых помещениях, если материал несущего основания позволяет проложить штробы. Для укладки провода в штробы или подготовленные кабели-каналы возможна дополнительная установка дюбелей-хомутов. Единичный кабель чаще всего закрепляют алебастром, но этот способ неэффективен, если речь идет о большом удельном весе или множестве проводов. Алебастр с успехом заменяет хомуты, дробящие множество проводов на системную группу. Зачастую электрики маркируют проводку с помощью бирок, установленных на стяжке. Этим же способом фиксируют кабели, установленные в специальных коробах.

Монтаж плоского кабеля с использованием дюбеля-хомута

Используя уровень и такой вспомогательный инструмент, как шнур, на стене маркируются точки для закрепления метизов. Заранее просверливают электродрелью отверстия для дюбелей.

Фиксируют на положенных местах хомуты. Кабельное тело продевают сквозь рамку хомута, натягивая таким образом, чтобы не было провисания.

Фиксация на самоклеящуюся площадку

На окрашенных или лакированных поверхностях, покрытых пластиковыми фасадами, оклеенных обоями, приходится пользоваться самоклеящейся площадкой. Основание такой площадки – это двухсторонний скотч. Необходимо помнить, что клеевой состав «потечет» при температуре свыше 450 градусов, а при низкой влажности – потеряет эластичность, основание высохнет, затвердеет и отвалится от стены. Самоклеящаяся площадка – это наиболее быстрый способ монтажа. С тыльной стороны снимается защитная пленка, сама площадка с силой прижимается к поверхности несущего основания. В пазы крепежа вставляется стяжка, которой фиксируют провода и кабели.

  • Кабельные хомуты. Для подобной фиксации составляется общий план монтажа, на поверхности маркируются точки крепления. Высверливаются посадочные отверстия для дюбельных фиксирующих точек. С учетом выбранного вида устанавливают хомуты. Они могут быть зафиксированы саморезами или шурупами в крепёжном приспособлении, вставлены в отверстия зубчатыми концами. В деревянные поверхности завинчивают анкеры.
  • Дюбель «вертолет» предварительно собирают из двух половинок, дожидаясь финального щелчка. Собранный «вертолет» вставляется в подготовленное отверстие, аккуратно вбивается распорный клин. После этого магистраль фиксируют петлей хомута.

Открытый

Подобный способ прокладки магистральных сетей применяется в нежилых зданиях, предназначенных для производства или складирования.

Фиксация тонкого кабеля

В таких случаях принято применять хомуты с гвоздем. Тонкие телевизионные и интернет-провода обладают небольшим весом, не требуют применения усиленной конструкции. С этим прекрасно справляются небольшие гвоздики, установленные в хомутах.

Укладка с использованием клипс

Клипсы применяются для монтажа низковольтного кабеля на мягкой поверхности деревянных стен. Метизы фиксируются на поверхности с помощью саморезов, каждое изделие имеет пару отверстий. Кабель вдавливается в скобу до плотной фиксации.

  • Металлический дюбель «клоп» захватывает однолапковой скобой трубопровод или кабель, фиксирует его на поверхности, затем ввинчивается в чистое просверленное отверстие.
  • Сантехнический навинчиваемый хомут с резиновыми накладками предварительно разбирается. Дюбель монтируется на стену, после этого скоба навинчивается на шпильку, в неё вставляется труба и закрепляется с помощью второй скобы.
  • Дюбель-хомут с лентой. Монтировать к стене такой метиз довольно просто — из ленты делается петля, в нее вставляются провода, после чего ленту фиксируют на несущей опоре, лишние концы отрезают.

В следующем видео рассказывается о монтаже дюбелей-хомутов.

Правила монтажа

Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.

Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.

В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:

  • для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
  • для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.

Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.

При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.

Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.

Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.


Прокладка кабеля на тросе при соединения со стеной

Вариант А — прямое соединение троса с клеммой заземления Вариант В – заземление троса отдельным проводом.
1 – анкер натяжения; 2 – петля с цилиндрическим зажимом;

3 – катанка уходящая на контур заземления;

4 – заземляемая оконечность троса;

5 – болтовой контакт заземления.

1 – анкер натяжения; 2 – петля с зажимными пластинами на болтах;

3 – провод, уходящий на контур заземления;

4 – болтовое соединение медного провода заземления с тросом;

5 – многожильный медный провод сечением 2,5 кв/мм и более;

6 – болтовое соединение провода на заземляющий контур.

Разводка проводов открытого типа

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке  подвесными потолочными системами.

Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

  • Делают разметку расположения электрического кабеля на потолке.
  • Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
  • Кабель тщательно выпрямляют, стараясь удалить все волны.
  • Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
  • Проделывают подобные действия по всей длине кабеля.

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

  • По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
  • Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
  • После установки дюбелей по всей длине кабель подвязывают стяжками.
  • Концы стяжки можно в дальнейшем обрезать.

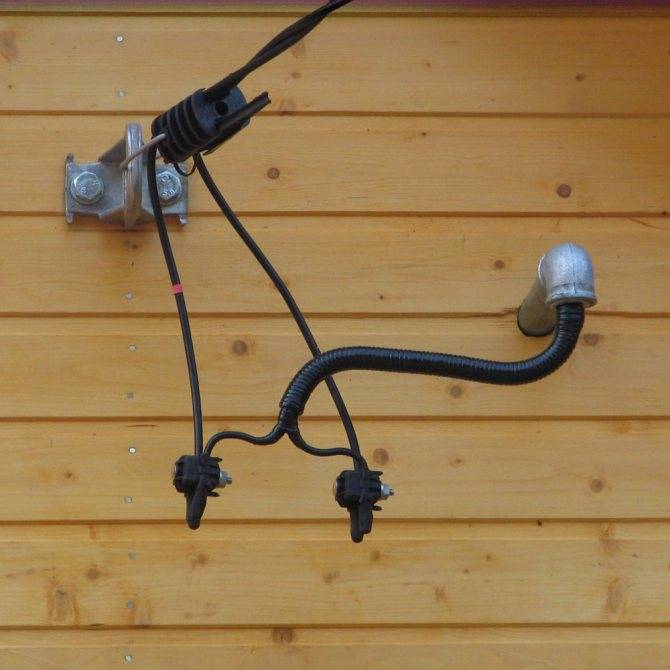

Ввод внутрь дома

В случае, когда прибор учета расположен внутри помещения и выданные Технические Условия допускают такой вариант, возникает дилемма: заводить СИП внутрь строения и подключать непосредственно к шкафу учета, либо до ввода в дом сделать переход на кабель ВВГнг? Оба варианта в принципе возможны, но следует учесть следующие нюансы. Оболочка СИП не обладает достаточной огнестойкостью по сравнению с кабелем ВВГнг, потому, заводить этот провод внутрь, особенно, если дом деревянный, нежелательно. С другой стороны, представители энергосбыта вряд ли примут соединение проводов, расположенное до прибора учета. Выйти из этого положения можно двумя путями:

  • Выполнить ввод цельным кабелем СИП с использованием металлических труб и гофрированных рукавов, обработав его одним из огнезащитных составов в виде краски или пасты;
  • На наружной стене, перед вводом внутрь дома, установить автоматический выключатель, на ввод которого завести СИП, а на выход-кабель, идущий внутрь помещения к счетчику. Выключатель следует разместить в пломбируемом боксе.

Второй вариант выглядит предпочтительней, так как: во-первых, внутри помещения используется материал с высокой огнестойкостью, во-вторых, скрытый от глаз участок кабеля, в месте его прохода через стену, защищен автоматом. В этом случае, автомат ввода до счетчика в щите учета уже не требуется.

Потолок древесного типа

Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

Процесс монтажа кабеля к дереву:

  • Сначала проводится разметка маршрутка прокладывания проводки.
  • Далее следует разметить расположение и установить распределительные и проходные коробы.
  • Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
  • Все вихляния проводки требуется выполнять под углом в девяносто градусов.
  • При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
  • Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
  • Потом нужно провести заземление.
  • Наконец, последним этапом происходит проверка целостности получившейся проводки.

Самодельная кабельная техника

Многие заводские гаджеты относительно дешевы, но когда их нужны сотни, количество денег увеличивается. А если проводка скрыта, то необходимо, например, закрепить кабель в карнизе, зачем копить лишние деньги, если можно обойтись подручными средствами. Вот из чего сделан самодельный держатель кабеля:

  • Дополнительно можно использовать оловянную полоску, чтобы закрепить кабель в кольце. Полоса закрывает кабель, после чего полоса крепится к стене (см. Фото справа). Эту опцию также можно использовать для фиксации выводов в стробоскопе. От обычного внешнего крепления его будет отличать только этап установки зажимов – их можно устанавливать реже, так как их задача – удерживать кабели до застывания раствора, которым герметизируется строб. Аналогичным образом можно закрепить провода в защитной оболочке: гофре, трубе и т.д. Потребуются только полоски большей длины и, возможно, ширины – для более надежной фиксации. Для дерева подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Из оцинкованного металла, нарезанного полосами толщиной около 1 см, можно сделать самую простую П-образную скобу. Гвозди на концах, используйте как обычные скобы – хватая проводник через каждые 50-80 см. Можно использовать для крепления кабелей к стенам и потолку.

    Как можно закрепить провод жестяной полосой

  • Подручными средствами также можно закрепить пучки ниток. С помощью более длинной полосы листового металла можно закрепить несколько проводов, расположенных рядом друг с другом. Для этого удобнее использовать перфорированный металл (например, для крепления крючков для натяжных потолков), но можно обойтись и обычными полосами жести.

    Крепление кабельных жгутов

  • Полоски жести + гвозди или дюбеля – в зависимости от материала стены. Белая жесть желательно оцинкованная, но может быть «сделана» из пивных банок. Его нарезают на полоски толщиной 7-10 мм, в центре проделывают отверстие, в которое вбивают гвоздь. Сначала по дорожке заделывают крепеж с шагом 60-100 см, а затем скрепляют трос или провод жестяными полосками. Чтобы кабель был надежно закреплен, рекомендуется зафиксировать концы замком.

    Пример самодельного кабельного зажима

Это основные типы кабельных зажимов, которые вы можете изготовить самостоятельно. Наверняка есть и другие варианты – фантазия мастеров неиссякаема, но это самые распространенные.

Монтаж с помощью клипс

Совершенно простое приспособление маленького размера сможет стать настоящей находкой. Клипсы для крепления проводов бывают металлическими, пластиковыми, самоклеющимися, с гвоздем. В зависимости от желания и потребности можно выбрать нужный тип фиксации. Каждый тип имеет свои особенности крепления:

  • Металлические клипсы предполагают крепление к поверхности посредством привинчивания основы в двух местах. Этот вариант не подходит для потолков, так как нужно делать слишком много отверстий.
  • Пластиковые фиксируются в одной точке с помощью шурупа. Сам провод вкладывается в уже закрепленную клипсу.
  • Самоклеющиеся клипсы — это идеальный вариант для любого типа крепления, так как для его фиксации не нужно сверлить дырки в стене. Провод просто продевается в зажим.
  • Клипса под гвоздь – самый популярный вариант крепежа. Это небольшое приспособление из пластика, которое крепится к стене посредством 1 гвоздя.

Универсальные небольшие приспособления часто применяются для внешнего и скрытого электромонтажа. Многие профессиональные строители, электрики предпочитают выбирать именно такие фиксаторы.

Строительная смесь

Раствор применяется для скрытых форм прокладки проводов в штробах, созданных в стенах и на потолке. Для выполнения задачи применяется гипсовая строительная смесь, монтаж с ее помощью получил название «приморозки». Методика не отличается повышенной сложностью.

При крупных объемах работ необходимость в частом приготовлении черного раствора и фиксации провода приводит к снижению скорости выполнения задачи. Но процесс оправдан во многих случаях.

После формирования алебастровой смеси кабель покрывается ею в отдельных местах, удаленных друг от друга на одинаковом расстоянии. Процедура производится с максимальной скоростью из-за быстрого схватывания гипса.

Строительный раствор используется для одиночных шнуров, иногда — в роли вторичного крепления нескольких кабелей, чтобы подстраховать ранее установленные скобки или дюбель-хомуты. После завершения основного процесса борозды заполняются штукатурной смесью, сверху укрывается обоями.

Использование строительной смеси

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
