Мансардные крыши частных домов: виды, варианты, устройство

Мой опыт

При строительстве мансарды я выбрал ломаную крышу. На монтаж стропильной системы был закуплен сосновый брус сечением 50х100 мм. Шаг между стропильными ногами — 90 см, наибольшая длина пролета — 3 метра. Угол наклона кровли — 30 градусов для верхних скатов и 60 для нижних.

Темные закоулки мансарды. Лежень и стойки изготовлены из бруса 100х50 мм.

Обрешетка под кровельный материал (профлист) собрана из необрезной доски толщиной 25 мм. Именно из необрезной — просто потому, что ее цена ниже, а внешний вид при укладке под кровлю не имеет никакого значения. Шаг обрешетки — 25 см.

Ригель стягивает верхние стропила примерно в середине их длины. Подвесной потолок из ГКЛ собран на потолочных профилях, закрепленных к стропильным ногам и ригелям прямыми подвесами.

Благодаря высокому расположению ригеля потолок имеет наклонные участки. Высота мансарды в центре — 2,6 метра, внизу наклонного участка потолка — 1,9 м.

Конструкция стропильной системы доказала свою прочность: четыре сезона она успешно противостоит типичным для севастопольских зим сильнейшим ветрам.

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

  • минеральная вата;
  • пенополистирол;
  • пенополиуретан;
  • пенопласт;
  • стекловата;
  • изоверт;
  • эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

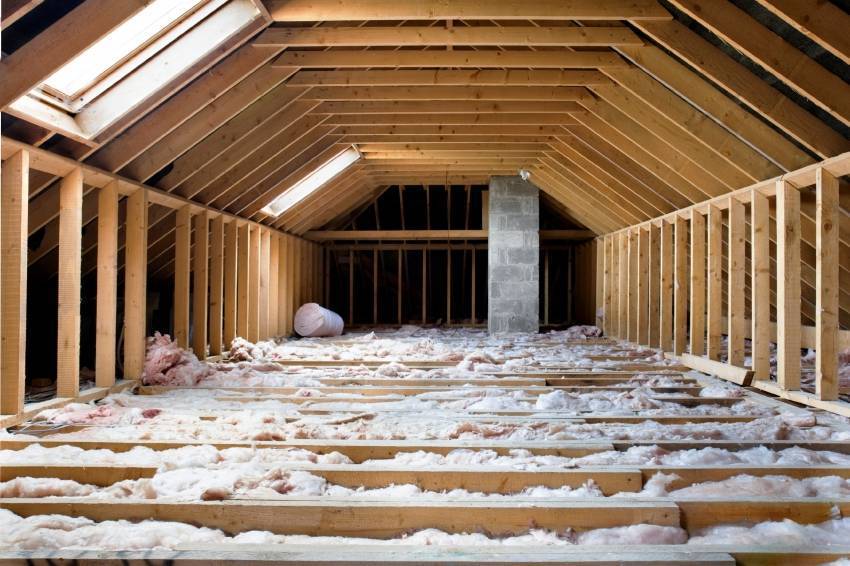

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Читайте на Дача своими руками: Дизайн мансардного этажа: фото, видео, интерьер мансарды

Завершаем работу

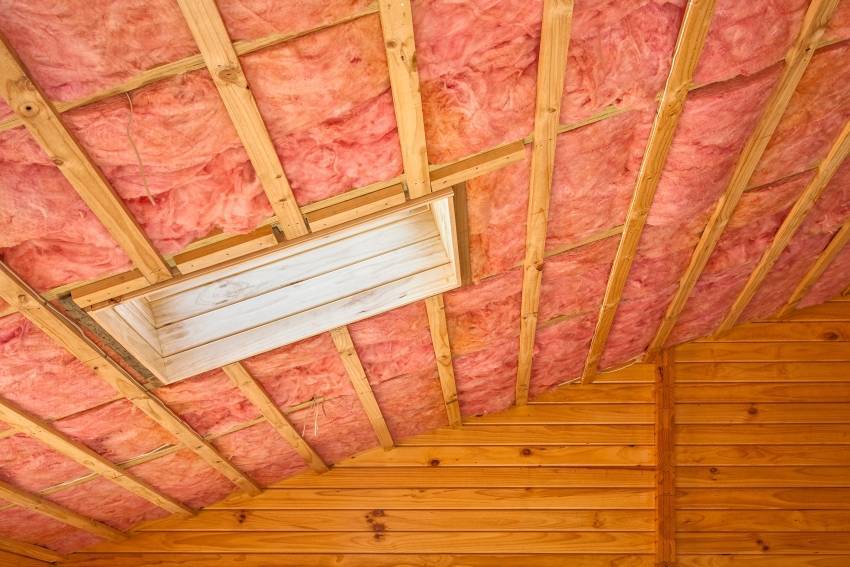

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

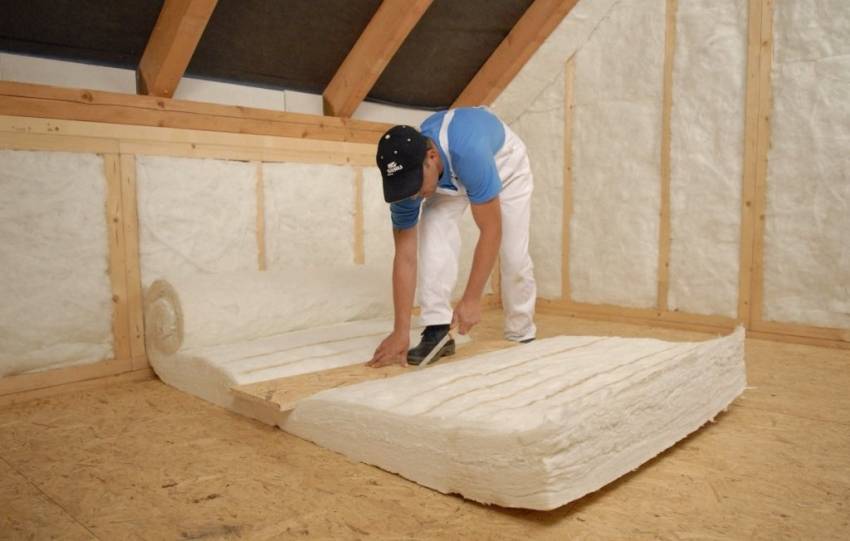

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.

Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Стропильная система мансардной крыши: инструкция

Если высота мансарды позволяет, можно сделать не ломаный потолок, а ровный. Однако, как правило, этот вариант самый оптимальный. Можно устанавливать оконные блоки таким образом, что естественное освещение помещения будет максимальным.

Конструкция стропильной системы состоит из обязательных элементов:

  • Стропила.
  • Мауэрлат (несущие балки).
  • Стойки.
  • Обрешетка.
  • Металлический крепеж.
  • Коньковый брус.
  • Внешнее покрытие.
  • Утеплитель и паро/гидроизоляция.

Стропильная система примерно выглядит следующим образом как на фото:

Стропильная система мансардной крыши

Совет! Чтобы мансардная крыша была максимально прочно закреплена на коробке дома, мауэрлат дополнительно усиливаются металлическими элементами.

Крепление мауэрлата

Итак, устройство мансардной крыши частного дома начинается с установки мауэрлата. При этом желательно проложить гидроизоляционный материал между балкой и стеной. Далее к мауэрлату крепятся стропила следующим образом:

Чтобы разгрузить стропила нижнего ската устанавливают боковые внутренние прогоны. Основная стропильная система называется «фермой» (шаблоны). Установить ее можно двумя способами: собрать на земле и поднять на коробку, либо собирать наверху.

Самое трудоемкое мероприятие – изготовить и смонтировать первый шаблон и последний. Далее уже по заданным размерам при помощи строительного уровня и натянутых нитей устанавливаются следующие конструкции. При монтаже классической мансарды нужно ориентироваться на 3 точки: мауэрлат, стык скатов и конек.

Крепление стропил к опорному брусу

Естественно, что все линии должны быть четко выверены и располагаться под одним углом. Шаг шаблонов рассчитывается исходя из будущих ветровых и снеговых нагрузок и возможностей коробки дома. Чем чаще – тем лучше, однако следует учитывать итоговый вес на несущие стены строения.

После окончания установки фермы приступают к обрешетке, как показано на видео в этой статье. Это поперечные брусья, которые придают жесткость системе.

Далее на обрешет устраивается «кровельный пирог», состоящий из нескольких слоев:

  • Пароизоляция.
  • Утеплитель.
  • Гидроизоляция.
  • Дублирующий (контр) обрешетки.
  • Кровельный материал.

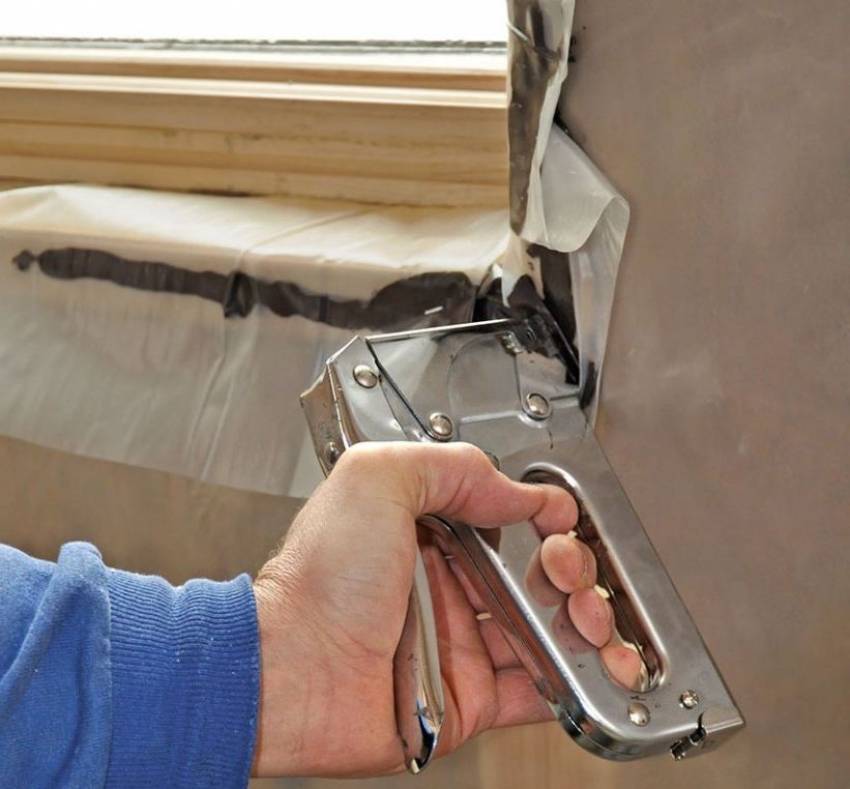

Пароизоляционный материал прибивается или «пристреливается» к обрешетке стропил. Далее идет утеплитель, сверху крепится гидроизоляция, контробрешет и последний этап – кровельный материал. Внутреннее пространство мансарды также необходимо утеплить и изолировать. Далее можно приступать к отделке стен и потолка.

Кровельный пирог крыши

Совет! Перед монтажом стропильной системы нужно продумать, где будут располагаться окна, чтобы не пришлось впоследствии нарушать целостность конструкции.

Следует учесть, что стропильная система сделана из досок, соответственно подвержена разрушительному влиянию влажности, грибков, насекомых. Поэтому нужно обязательно обработать древесину антибактериальными составами, грунтовками.

Также требуется обратить внимание на устройство хорошей вентиляции. Особенно, если на мансарде не планируются окна

Самый простой способ – установить стеновые приточные клапаны. Или использовать при наличии окон современный вариант воздухообмена: установить стеклопакеты с вмонтированными вентиляционными каналами.

Схема устройства вентилируемого окна

Рекомендации по выбору формы

Крыша – это не только поле для дизайнерских экспериментов, но и один из основных конструктивных элементов всего проекта, поэтому к выбору ее формы и проектированию стоит отнестись со всей серьезностью. Необходимо учесть несколько факторов.

Для плоских крыш

Чаще всего такие крыши принято размещать на зданиях в южных регионах, для которых характерен продолжительный период тепла и относительно небольшой уровень осадков. К тому же данный вариант формы крыши обычно предпочтительнее для городских застроек или домов, расположенных на ограниченном пространстве дачного участка.

Для скатных крыш

Существует несколько основных вариантов скатных крыш.

  • Бесчердачные (вентилируемые, невентилируемые). Несущие элементы данной конструкции служат также перекрытиями для верхнего этажа здания.
  • Чердачные крыши содержат в себе перекрытие, отделяющее чердачное помещение от жилой части дома.

При выборе формы крыши стоит более подробно остановиться на каждом виде.

Односкатная. Для такого типа крова характерен угол наклона 20–30 градусов. Этот вид встречается крайне редко. Во-первых, с эстетической точки зрения, он далеко не самый эффектный, а во-вторых, нагрузка от осадков на несущие элементы здания гораздо выше, чем на остальные варианты конструкций. Зачастую такую крышу размещают на хозяйственных постройках либо на пристроях к основному зданию.

  • Двускатная. Показатель наклона плоскостей кровли колеблется обычно в пределах от 25 до 45 градусов. Данная модель также довольно проста в исполнении и менее эффектна, чем другие варианты, зато она обладает рядом преимуществ, начиная с низкой требовательности к выбору материала перекрытия и заканчивая простотой монтирования системы стоков
  • Вальмовая. Она включает в себя четыре плоскости, распространена преимущественно в теплых районах и характеризуется отсутствием фронтальных элементов. Слуховые окна чаще всего размещают на пересечении вальмовой конструкции и коньковой балки. Данный проект крыши уже намного сложнее, чем у двускатного варианта, да и смотрится более привлекательно.
  • Многощипцовая. Существует огромное количество вариантов исполнения многощипцовых крыш в зависимости от количества и размеров фронтонов. Данная интерпретация перекрытий довольно сложная в исполнении и требует от установщика определенных знаний и навыков.
  • Мансардная. Угол ее наклона составляет 45–60 градусов у основания и 25–35 градусов в потолочной части проекта. Мансарда дома обеспечивает возможность размещения под ее пространством дополнительного жилого помещения. Общая геометрия крыши довольно сложная в исполнении, однако, ее эффектный внешний вид, стильность и функциональность перекрывают все мыслимые недостатки. Будь то наличие «мертвых» зон, пригодных только для размещения шкафчиков и полок, или проблематичность инсталляции проекта.
  • Шатровая. Для такого варианта характерно наличие 4–8 плоскостей, которые в своем классическом виде напоминают пирамиду. Главный плюс – это замечательная аэродинамика. Такой кров идеально подойдет дому, расположенному в местности с сильными и порывистыми ветрами. Главный минус – это небольшая кубатура подкрышного пространства, сложность расчетов и монтажа.
  • Купольная. Это необязательно полукруглая, практически сферическая поверхность потолка над головой, называемая геодезической. Хотя на сегодня такой вариант исполнения приобретает все большую армию поклонников, существуют также и другие варианты купольной крыши – это арочный (с использованием дугообразных стропил) и конусный. Купольная кровля обеспечивает пространство максимальным процентом полезного использования, оптимальным обеспечением помещения естественным освещением, исключает задерживание и накопление осадков на своей поверхности, имеет большую прочность при меньшем весе относительно других типов кровли.
  • Коническая. Данная вариация крова также довольно эффектна. Ее можно использовать в качестве отдельных элементов декора. Этот вид часто комбинируют с купольными версиями кровли.

В районах с сильными ветрами не стоит устанавливать слишком высокую крышу с большой поверхностью и углом наклона. В регионе, для которого характерны обильные осадки, не стоит останавливать выбор на плоской кровле или сложной модели с множеством внутренних углов.

Основные правила по технологии монтажа четырехскатной крыши

При сборке вальмовой крыши используют несколько видов стропил – диагональные (накосные), промежуточные (угловые и центровые): рисунок.

При этом брус под диагональные стропила подбирается равный по длине, соответственно свесу крыши. Если она сооружается в местности с частыми сильными ветрами, то их длину можно увеличить до 1м. А между кровельными свесами интервал должен составлять не менее 50-60см.

Важно с особым тщанием производить стыковку центральных стропил с торцевой стороны, конькового бруса и накосных (диагональных) стропил. Только после монтажа диагональных стропил можно переходить к остальным деталям конструкции

Четырехскатная вальмовая крыша стропильной системы предполагает название для каждой балки и бруса, в зависимости от их местоположении в конструкции: Это лежень, прогоны и подкосы, ригели и нарожники, накосные элементы и пр. Схема стропильной системы вальмовой крыши:

По способу монтажа стропильные элементы делятся на навесные и наслонные.

Каркас крепится на внешние или внутренние стеновые проемы. Наиболее экономичен наслонный тип стропильной системы вальмовой крыши, но он не всегда возможен. Предназначение основных элементов:

1. Лежень – опора всех стоек, и его ставят на основание перекрытия или внутреннюю сторону стенки периметра, и вся конструкция крыши ложится на нижние опоры.

В них врезаться не стоит, чтобы не утратить прочность вальмовой конструкции. Лежень также закрепляется с подгоном древесных подкладок в горизонтальной плоскости конструкции перекрытий, что упрощает монтаж всех опор и прогонов. Однако можно обойтись и без лежня – при монтаже стропильной системы без подкосов, монтируя понизу обвязки  стоек – рисунок:

2. Стойки и подкосы используются для уменьшения линейных размеров стропильной системы, соединяя почти без помощи распорок. Под конёк выводятся все части каркаса, и все элементы как бы поддерживают друг друга, но иногда уместны распорки и ригели.

3. Накосные или диагональные элементы крепятся у вальмового каркаса от нижней опоры стропильной конструкции или в балку, являющуюся ее продолжение. Противоположный конец накосных стропил крепится на другие основания, туда же опираются и нарожники.

4. Нарожники – боковые элементы, примыкающие к стропилам, образующим скос трапециевидной поверхности кровли, и они есть только у вальмовой конструкции. Это укороченные брусья, которые фиксируются непосредственно к накосным стропилам, а второй конец монтируется к нижней опоре.

5. Прогоном называют балку, расположенную относительно нижних опор параллельно, которая придает дополнительной прочности всей стропильной конструкции. Эту балку ставят под  дополнительную опору.

Между нижней опорой и прогонами целесообразно оставлять интервал не более 4,5м. Потребность в прогонах в схеме каркаса подиктована особенностями вальмовой крыши. Они позволяют надежно закрепить прогон на смежную балку.

6. Для дополнительного усиления стропильной конструкции монтируются шпренгели, с учетом интервала пролета.

7. Накосные стропила хорошо подходят для поддержки конструкции при усилении  нагрузки. Они располагаются через стойки по диагонали, смыкаясь через шпренгель.

От грамотного расчета интервала между бревнами и брусом в устройстве стропильной системы вальмовой крыши зависит:

  • удобство монтажа;безопасность и надежность всей конструкции;эффективное утепление и гидроизоляция кровли;долговечность каркаса крыши.

Грамотная разметка предполагает учет размеров всех элементов стропильной системы и расстояние между ними. Разметку производят максимально точно, отмечая точки фиксации стропил к балкам каркаса. Ключевые точки отмечаются и сверху, и на нижней  обвязке строения – по мауэрлатам, и по брусу конька, где будут укладываться основные стропила.

Дополнительные опорные конструкции дают возможность увеличить участок пролета с помощью стропил наслонного типа, что актуально при монтаже крыш с уклоном до 35-40°. Брус сечением около 50мм используют для стропильной системы, и он способен выдержать нагрузку от всех элементов вальмовой стропильной системы крыши, а также существенные климатические нагрузки.

Процесс пошагового сооружения предлагаем ознакомиться в качестве мастер-класса – вальмовая крыш стропильная система: видео, находящееся в конце статьи.

Достоинства конструкций мансардного типа

Для хозяев важно максимально рационализировать пространство собственного дома. Для этих целей отлично подойдет мансардное помещение

Оно обустраивается под крышей, где изначально много свободного места.

Основные преимущества возведения мансарды:

  • Возможность расширить жилое пространство с минимальными затратами. Установка мансардной крыши частного дома не требует перестройки фундамента. Такой вариант гораздо выгоднее, чем реализация полноценного второго этажа.
  • Уменьшение расходов на отопление. Между полом и потолком мансарды находится так называемый воздушный карман. Он препятствует выходу тепла, полученного в результате отопления, за пределы дома. Это позволит сэкономить на электроэнергии или на топливе, если оборудована котельная.
  • Внешний вид. Установка мансарды дополнит внешний вид дома. Становится возможной достройка балкона, гаража, а также уличного навеса. Конструкция удачно впишется в экстерьер здания.
  • Скорость постройки. При возведении мансардного помещения не нужно останавливать эксплуатацию первого этажа. На постройку уйдет не больше недели работы.
  • Низкая стоимость конструкции. Данный вариант считается самым дешевым способом увеличения полезной площади дома, таково мнение опытных строителей.

Что такое мансардный этаж?

Мансардный этаж – это отдельное помещение под крышей, из которого можно сделать и хозяйственный чердак-кладовую, и полноценную жилую комнату. Они начали появляться еще в семнадцатом столетии, и названы в честь архитектора Франсуа Мансара, который поспособствовал зарождению нового тренда.

Современные мансарды могут быть разными по конструкции и дизайну. Например, вертикальными, сделанными из того же материала, что и дом, или наклонными, когда в качестве каркаса берется стропильная кровельная система. Фактически, это комната, над которой основной фасад здания пересекается с крышей.

Иногда мансарда может даже выступать за границы нижнего этажа, а может наоборот – быть маленьким элементом сложной многоуровневой кровли. Специфика строительства позволяет создавать любые формы и линии, так что здесь дизайнеры могут разгуляться сполна.

Дополнительный уровень увеличивает полезную жилую площадь, и наверх можно вынести не основные, но полезные помещения: кабинет, домашний кинотеатр, игровую, бильярдную или мастерскую. При правильной изоляции, благодаря наличию дополнительной воздушной прослойки, снижаются теплопотери всего здания. А визуально мансардный этаж придает дому завершенный гармоничный вид.

Основная проблема строительства – соблюдение строгих норм тепло-, звуко- и гидроизоляции, иначе помещение будет непригодно к эксплуатации. Нужно учитывать, что под кровлей конденсируется влага, а снаружи стучит дождь и скапливаются осадки. А также придется потратить время на поиски подходящих окон, которые впишутся в геометрию и компенсируют нехватку света.

Виды кровли крыш

Кровельное покрытие мансарды должно быть легким, но при этом устойчивым к механическим воздействиям. Его основная функция – это отвод дождевой и талой воды. Не последнюю роль играет и внешний вид

Красивая и аккуратная крыша привлекает внимание и облагораживает здание

Виды кровли

Такие материалы, как листовой шифер или керамическая черепица, использовать не стоит из-за большого веса. Рассмотрим наиболее подходящие:

Металлочерепица. Это универсальный кровельный материал. Он довольно легкий (5 кг на 1м²) и состоит из листов оцинкованной стали. Металлочерепица очень скользкая, поэтому в зимнее время следует ограждать придомовую территорию на случай сползания большого количества снега. При покупке данной кровли лучше отдать предпочтение проверенным импортным производителям, например, Руукки (Финляндия) с толщиной листа 0,5 мм.

Битумная черепица. Мягкое кровельное покрытие, состоящее из небольших листов разнообразных форм и расцветки. Обладает хорошей гидро- и шумоизоляцией (например, во время дождя или града). Такая черепица проста в использовании, а по практичности не уступает металлической. Срок её эксплуатации может достигать 50 лет. Одним из ведущих производителей является Ruflex Runa (Россия).

Полимерная черепица. Самый экономный, но непрактичный вариант. Покрытие состоит из песка и пластиковых отходов (тара, ПВХ пленка и т.п.). Срок его службы невысок, а стоимость установки сравнима с керамической черепицей.

Заключение

Проектирование и изготовление шкафа для мансарды требует опыта, специальных навыков и современного оборудования. Ошибки в замерах и расчетах неизбежно приведут к результату, который (даже при блестящем исполнении) вряд ли обрадует заказчика

Изготовления такого важного предмета мебели следует поручать опытным мебельщикам; желательно ознакомиться с отзывами и портфолио выполненных заказов. В таком случае шкаф будет иметь безупречное качество и продуманное до мелочей наполнение

Некоторые компании на своих сайтах предлагают удобное программное средство — калькулятор шкафа-купе (стандартной формы)

Вы можете задать параметры конструкции: ширину, высоту, глубину, наполнение (ящики и полки), количество и вид дверей и оценить различные варианты. При желании можно отправить заявку для расчета стоимости мебели

Некоторые компании на своих сайтах предлагают удобное программное средство — калькулятор шкафа-купе (стандартной формы). Вы можете задать параметры конструкции: ширину, высоту, глубину, наполнение (ящики и полки), количество и вид дверей и оценить различные варианты. При желании можно отправить заявку для расчета стоимости мебели.
