Бутовый фундамент своими руками
Технология строительства бутового фундамента своими руками без специалистов и дополнительной техники является следующей.
Обустройство траншеи
Первым этапом на местности обозначьте контуры будущей траншеи. Делайте это при помощи деревянных колышков и натянутых между ними веревок. Ширина траншеи должна быть шире будущих стен на пятнадцать сантиметров. Приступив к процессу копки траншеи, понаблюдайте и определите степень рыхлости почвы, её состав. В случае значительного осыпания грунта со стен траншеи, соорудите временную опалубку из досок либо иных подручных материалов.
Для начала выкапываем траншею и по необходимости выставляем опулубку
После осуществления заливки эти доски можно будет удалить. В зависимости от климатической зоны глубина траншеи может быть различной. Однако она должна превышать уровень промерзания грунта, а потому, как правило, глубина траншеи составляет не менее полутора метров. Возможно, в некоторых конкретных ситуациях для проведения землеройных работ потребуется привлечь экскаватор.
Подготовка подушки
В подготовленной траншее первым слоем окажется песчаная подушка. Уложите песок на дно траншеи в два слоя, высотой примерно тридцать сантиметров. Затем сверху толщиной в несколько сантиметров просыпьте мелкий щебень. Далее пролейте сверху водой и утрамбуйте подушку.
Для более качественного результата рекомендуется увлажнять и утрамбовывать каждый слой отдельно.
Фундамент из бута не требует произведения монтажа гидроизоляционного слоя, но при желании можете использовать листы рубероида или его аналоги.
На дно траншеи укладываем и трамбуем песчаную подушку
Укладка
Природные булыжники с максимально плоскими горизонтальными поверхностями уложите в первые ряды. Они должны стать прочной опорой, куда уложатся последующие камни для основания, а затем и стены здания.
Укладка камня в траншею
Ровные камни первых слоёв с силой вдавливайте в песчаную подушку до тех пор, пока они не станут неподвижными, т. е. перестанут качаться и поддаваться. Это также означает, что подушка плотно спресована, лишена пустот, проёмов и иных нежелательных образований, которые ухудшают прочностные качества всей конструкции и основания.
Камни направляйте вдоль земляной выемки для лучшего распределения нагрузки. Ни в коем случае не укладывайте камни поперек, это крайне не рекомендуется делать. В случае, когда в партии строительных материалов нет подходящих экземпляров, используйте молоток, кирку и зубило. При помощи этих инструментов и примерив на себя роль камнетеса, скорректируйте имеющиеся экземпляры для достижения необходимой формы.
Далее в процессе укладки камней так или иначе начнут образовываться различные дефекты в виде углублений, проёмов, пустот и т. д. В таком случае поработайте трамбовкой, а также добавляйте больше мелкой гальки и щебня для ликвидации нежелательных пустот. Дополнительно воспользуйтесь кувалдой для достижения наилучшего результата. Завершающим действием на данном этапе, осуществите заливку слоя бетонного раствора, который приготовили в классических пропорциях.
Заливка бутобетонного фундамента
Укладка следующих рядов
Как уже упоминалось в предыдущем пункте, осуществите заливку первого слоя на уровень тридцать-сорок сантиметров от дна траншеи. По подобному принципу осуществляйте укладку и заливку каждого ряда. При этом, все последующие слои монтируйте непосредственно в ещё не застывший раствор предыдущего ряда. Периодически осуществляйте перевязку швов.
Армирование. Дополнительная стабилизация и усиление бутового фундамента, никогда не будут лишними, особенно для конструкции большой высоты
Для этой цели используйте арматуру либо проволоку, особенное внимание уделяйте последним слоям конструкции
Особенности фундамента из бутобетона
В отличие от обычного бетонного фундамента конструкция из бута выкладывается аналогично блочной, камни не замешивают в растворе. В этом заключается сложность: камни необходимо укладывать, а не насыпать в опалубку, а их специфическая форма требует профессионального подхода. Монтажом бутобетонного фундамента следует заниматься каменщикам, так можно получить ленту максимальной прочности, она будет отличаться долговечностью и надежностью.
В ленту целесообразно включать армирование – даже для небольшого строения дополнительная страховка в виде усиления основания не помешает.
Преимущества фундамента:
- сниженная себестоимость конструкции за счет использования бутового камня и битого кирпича (последний зачастую можно раздобыть бесплатно). При строительстве получается сэкономить до 30% по сравнению с возведением классической железобетонной ленты;долговечность и надежность правильно обустроенной конструкции из бутобетона не уступают другим видам фундаментов;цоколь из бутобетона смотрится эффектно и не требует дополнительной облицовки, особенно, если для монтажа был использован природный камень. Таким образом можно выставить стенку от основания до стены без переходов;фундамент подходит для обустройства на любых видах грунтов кроме плывучих;монтажом может заняться даже непрофессионал, только на это уйдет несколько больше времени, чем у каменщика;особенность фундамента из бутобетона – он спокойно переносит замораживание и оттаивание, подходит для установки в любых климатических зонах.
Стойкость материала к низким температурам делает бутобетон идеальным материалом для возведения в зимнее время. Неокрепшую конструкцию можно оставлять без защиты, когда она наберет 50% прочности от проектной.
Недостаток конструкции – несмотря на обилие информации о бутобетоне подобрать идеальный состав этого материала непросто даже профессионалу
Важно учитывать характеристики камней, используемых в качестве крупного наполнителя
Как укладывается ФБС
Первым делом следует правильно рассчитать ширину блока, которая напрямую зависит от толщины внешних стен здания. Зачастую случается так, что все тонкости предугадать невозможно. Остаются незначительные участки с несоответствиями, и приходится дотачивать ленточные фундаменты. Такие промахи допускаются, характерны и для самых опытных строителей и инженеров. Дыры заделывают раствором и кирпичами, после, всё штукатурится для прокладки гидроизоляции и утеплителя. Усиление конструкции придаёт цементный раствор.
Мелкозаглубленный Сборный фундамент, как правило, состоит из двух или трёх рядов блоков. В каждом конкретном случае количество напрямую зависит от высоты ленты. Согласно правилам и нормам строения, лента должна закладываться несколько ниже глубины промерзания земли.
Важно: во время прокладки блоков для ленточного фундамента действует то же правило, что и для кирпичей – категорически запрещено, чтобы совпадали швы, таковы стандарты ГОСТа 13579-78. Поэтому, ФБСки размещают так, чтобы шов одного совпадал с телом другого и так далее
Чем выше капитальное здание и больше его масса, тем прочнее должен быть фундамент. Поэтому, для связки блоков используют арматуру, которую укладывают поверх каждого шара ФБС. В каждом конкретном случае определяется тип прутья по ГОСТу: А1, А2, А3. Первый тип меньше и дешевле, последний толще и дороже. Количество таких прутков от двух до пяти. Во время укладки должны строго соблюдаться все правила и нормы строительства: армирование, связка углов, перестенков.
Что это такое?
Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.
Из этих блоков может строиться фундамент любого типа. Классический вариант — ленточный мелкозаглубленный фундамент.
Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.

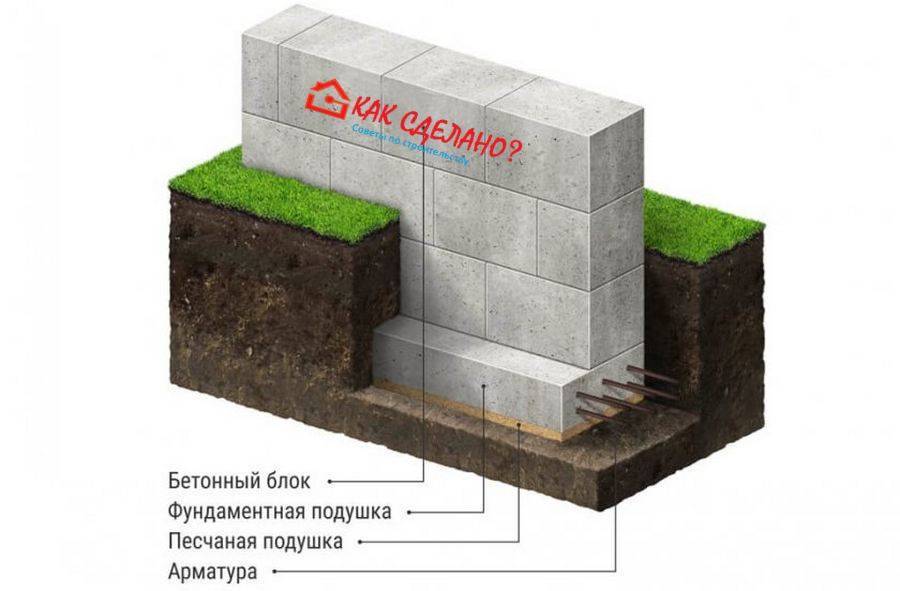

Устройство блочного фундамента
Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.
Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:
- Монолитный строится долго, блочный — быстро.
- Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
- Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
- Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.
По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.
Особенности возведения ленточного фундамента с подошвой, основные этапы
Строительные компании приступают к работе после проведения геологических испытаний, определения уровня грунтовых вод, типа почвы. Имея на руках чертеж ленточного фундамента с размерами, рассчитывают, сколько потребуется бетона, песка, арматуры. Составляют план, в котором определяют виды работ, потребность в материалах, инструментах, количестве рабочих рук, спецтехники.
Разметка участка и рытье траншеи
Чтобы сделать разметку траншеи, берут колышки, бечевку, рулетку. Первый кол вбивают в вершину первого угла (90°). Продляют одну сторону, она должна идти параллельно красной линии участка. Второй кол вбивают на месте второго угла, между колышками натягивают шнур.
Действия повторяют, при точной разметке 2 и 4 шнуры идут перпендикулярно, а третий параллельно первой стороне. Прежде чем рыть траншею, измеряют диагонали. Допустимая погрешность – 2 см.

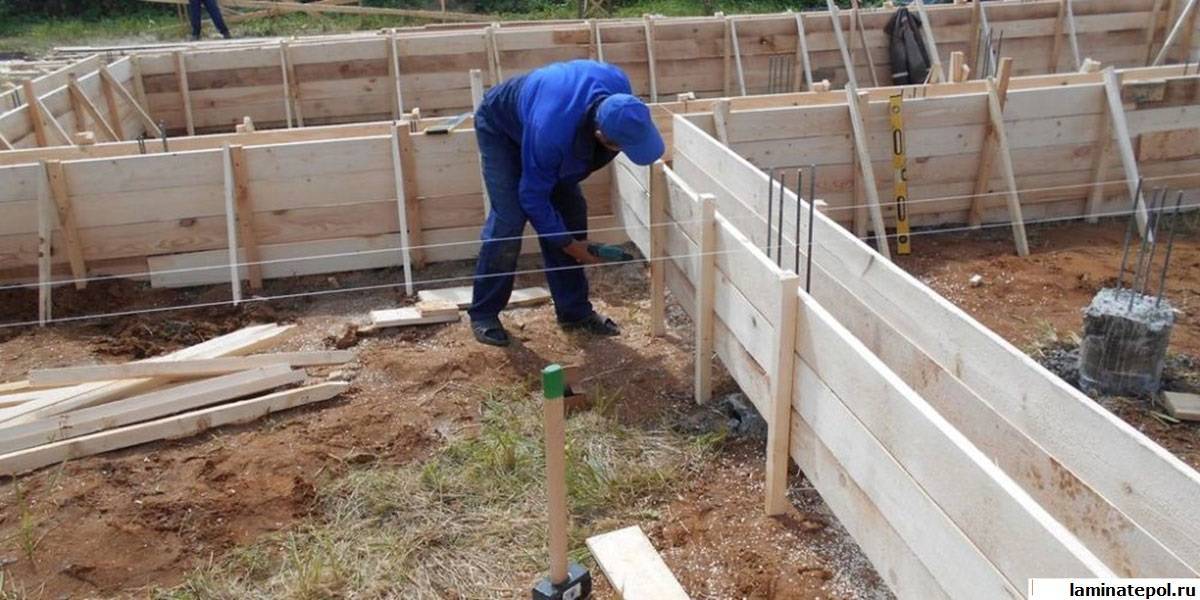

Монтаж опалубки
В вырытую траншею насыпают слоями песок и мелкий щебень, рекомендуемая толщина подушки 30-50 см. Каждые 15 см засыпки утрамбовывают вручную или вибротрамбовкой и проливают водой. Чем толще подушка, тем надежнее дом защищен от промерзания, деформаций из-за вспучивания грунта.
Следующий этап − устройство фундаментной опалубки. Перед установкой дно траншеи застилают рубероидом. Для сколачивания щитов используют разные материалы:
- доски (20-25 мм);
- листы ДСП;
- фанеру;
- листы из железа (несъемная опалубка) 0,5-2 мм.
Щиты прочно скрепляют между собой. Чтобы стенки не расперло бетоном, устанавливают распорки.

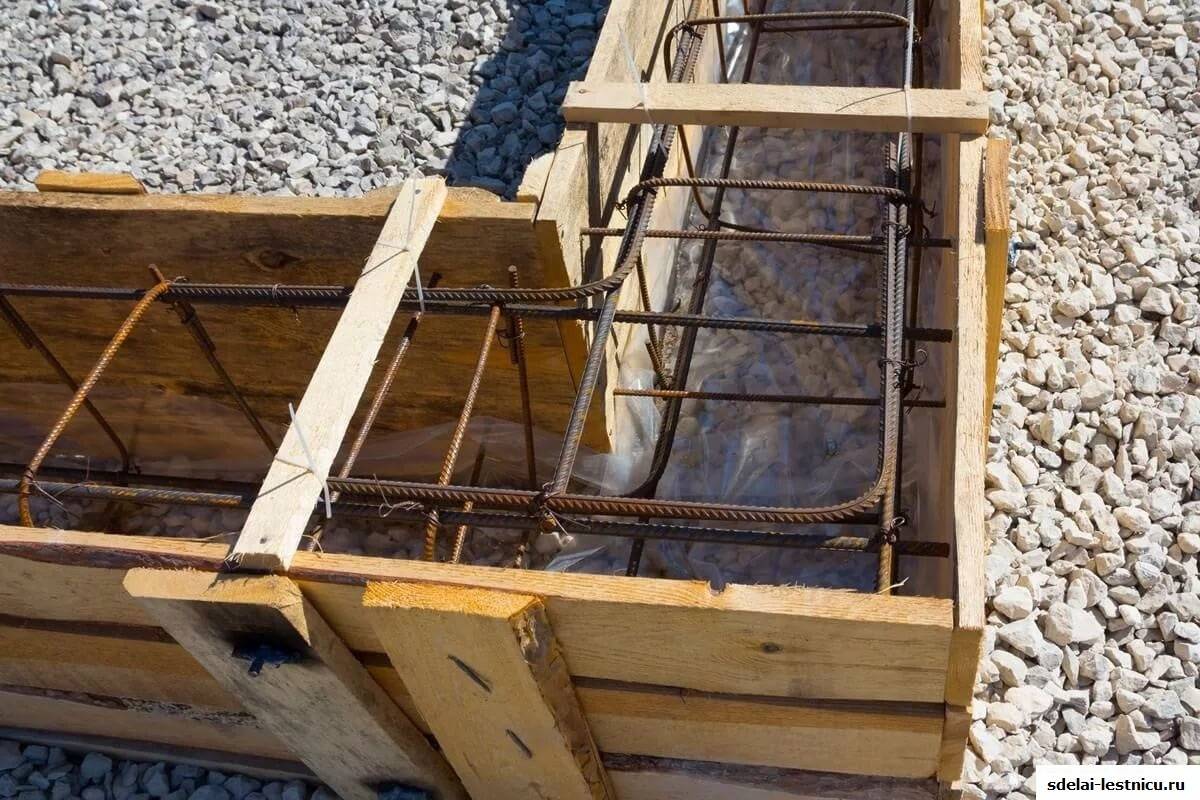

Создание и монтаж армирующего каркаса
Для армирования ленточного фундамента четырьмя или шестью стержнями требуется арматура разного диаметра:
- для продольной укладки − 12-18 мм;
- для поперечной и вертикальной обвязки – 6-10 мм.
Для повышения прочности, защиты от сколов поверхности монолитного фундамента вдоль стен ленты устанавливают армирующую сетку. Каркас из арматуры пистолетом, вручную скрепляют вязальной проволокой (0,6-1 мм), шаг армирования (поперечный) – 20-60 см.
| Виды угловых соединений | Описание |
| внахлест | концы арматуры сгибают (угол 90 °), соединяют, обвязывают |
| Г-образные хомуты | для соединения внутренних и внешних стержней |
| П-образные хомуты | для соединения горизонтальных и вертикальных стержней каркаса |

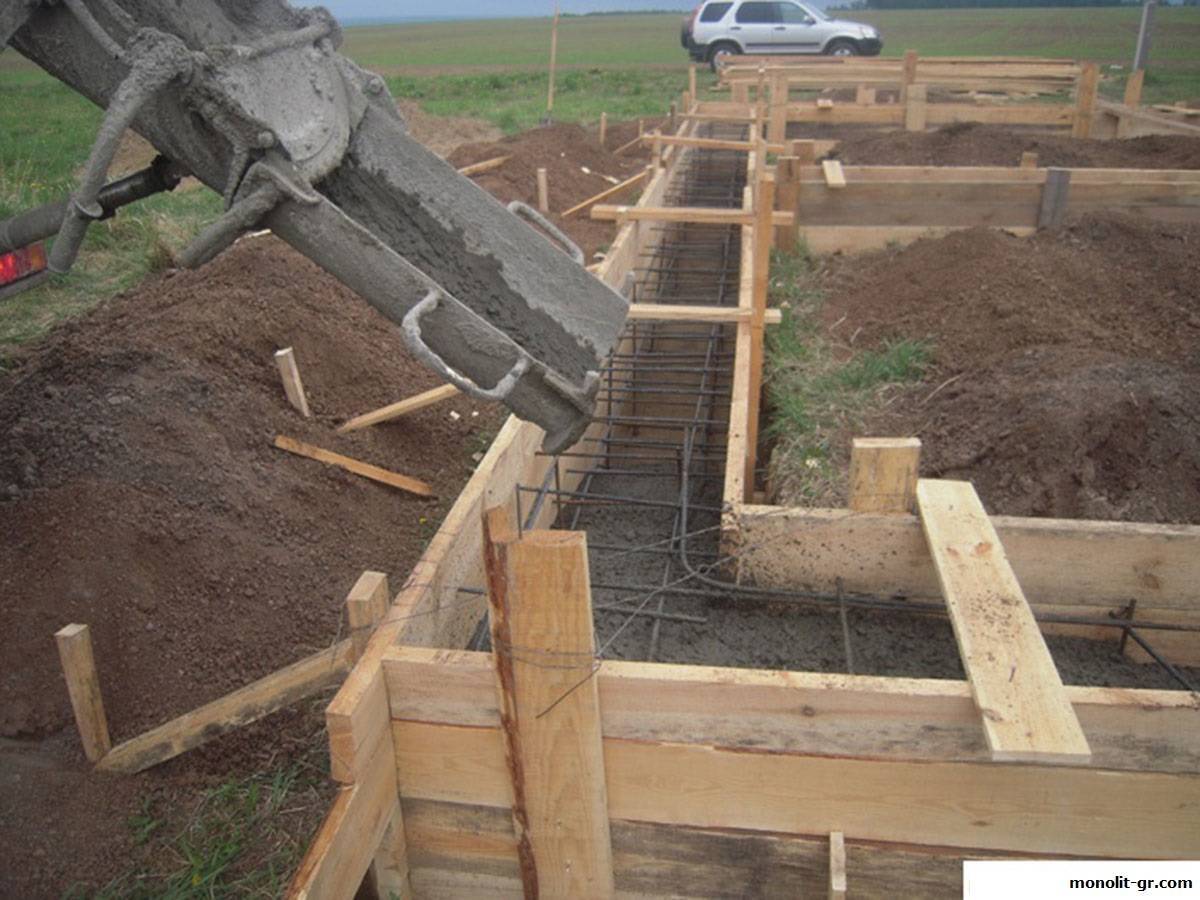

Заливка ленты фундамента
Бетон рекомендуемой марки замешивают, заказывают готовый. Внутрь траншеи укладывают гидроизоляционный материал. Для экономии используют полиэтиленовую пленку. Она герметизирует щели, не дает раствору вытекать.
Залитую в опалубку бетонную смесь уплотняют ручным инструментом или аппаратно. Ее подают последовательно на каждый отрезок ленты. При вынужденных перерывах в работе фундамент накрывают пленкой, если он длился больше суток, заливку продолжают после полного затвердевания бетона.
Пошаговая инструкция по монтажу
Рассмотрим порядок действий при строительстве сборной ленты. Все этапы работ выполняются в строгой последовательности, никаких изменений или исключений быть не может.
От точности и тщательности выполнения действий зависит прочность, надежность и долговечность основания, поэтому отнестись к ним надо максимально ответственно.
Подготовка траншеи
Рытье траншеи производится по обычной для ленточного фундамента технологии.
Производится разметка участка, при необходимости — планировка и удаление верхнего слоя грунта.
Глубина соответствует заданным проектным показателям, принятым с учетом толщины слоя песчаной подготовки.
Ширина траншеи должна превышать размеры ленты для удобства укладки блоков.
Чем глубже, тем более пологими делаются стенки чтобы исключить осыпания грунта.
Подушка под основание
Песчаная подушка необходима для коррекции дна траншеи.
Рытье производится с помощью строительной техники, не способной создавать идеальную поверхность. Слой засыпки выравнивает ее и корректирует горизонталь, требования к которой достаточно высоки.
Для создания слоя засыпки используется чистый речной песок, лишенный посторонних включений (особенно, глинистых).
Минимальная толщина слоя составляет 10 см, при необходимости его можно увеличить, но слишком усердствовать в этом нельзя.
Как бы качественно подушка ни уплотнялась, некоторое оседание неизбежно. Чем толще слой, тем сильнее будет заметно оседание ленты.
Уплотнение производится ручной трамбовкой или строительной виброплитой. Рекомендуется смачивать слой засыпки, чтобы добиться максимальной плотности укладки.
Укладка блоков
Монтаж блоков производится в два приема:
- Укладка трапециевидной подушки. Опорная линия для ленты устанавливается на подготовленную песчаную поверхность и тщательно выравнивается по оси траншеи.
- Укладка ФБС. На поверхность бетонной подушки устанавливаются блоки. Первые из них располагаются по углам, выравниваются по осям, после чего укладывают остальные элементы. Для контроля положения устанавливается шнур-причалка, ориентируясь на который производят монтаж. Стыки блоков располагают вразнобой, чтобы не уменьшать прочность ленты и устойчивость к вертикальным нагрузкам. Укладку производят на песчано цементный раствор, который наносят как на горизонтальные, так и на вертикальные торцовые участки.
ВАЖНО!
Если размеры ленты не позволяют использовать целое число блоков (что бывает чаще всего), используются дополнительные доборные элементы нужного размеры.
Завершающие этапы работы
После укладки необходимого количества рядов производятся завершающие этапы работ. В них входят нанесение слоя гидроизоляции и утепление поверхности ленты.
Для этого используются специальные материалы — гидроизоляцию чаще всего делают с помощью битумной мастики, а утепление выполняют путем наклейки плит пеноплекса.
После окончания этих работ засыпают пазухи траншеи и переходят к дальнейшим строительным работам.
Сборно-столбчатое основание
Сборный столбчатый фундамент – это система опор, располагающихся в определённом порядке. Конструкция монтируется под лёгкие объекты (каркасные, щитовые, деревянные) без подвала. Не рекомендуется возводить на участке со следующими характеристиками:
- На подвижной в горизонтальной плоскости почве. Для устранения влияющих факторов потребуется увеличение трудоёмкости и финансовых вложений.
- Если планируется строительство объекта из кирпича или железобетона.
- В состав пород входят слабонесущие грунты: торф, глина.
- Неровный участок, перепад составляет более 2 метров.
Материал столбов для фундамента выбирают в зависимости от плана и веса дома:
- железобетонные и бетонные блоки;
- трубы из металла или асбестоцемента;
- железобетон монолитный;
- бутовый камень;
- красный кирпич высокого качества;
- древесина твёрдых пород;
- комбинация битового камня и бетона.
Места монтирования опор определяются по следующим критериям:
- углы сооружения;
- граница по периметру объекта;
- зона пересечения стен;
- под наружными и несущими стенами;
- в точках повышенной нагрузки.
Преимущества сборно-столбчатого фундамента: невысокие финансовые вложения, экономичность.
Монтаж
Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности
Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни;
Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву;
Насыпь подушки с уплотнением;
Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки
Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки;
Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание;
Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см
Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей;
Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас;
Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.
Секреты устройства бутобетонного фундамента:
- Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
- Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
- Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
- При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.
Необходимые строительные материалы
Для изготовления ленточного фундамента можно использовать различные строительные материалы, самыми распространенными среди которых являются: железобетон, бутобетон, кирпич и плиты железобетонного типа. Каждый из перечисленных материалов имеет собственные особенности, которые могут оказаться предельно полезными при строительстве.
Стоит обратить внимание на бутобетонный тип фундаментной конструкции. Для изготовления данной конструкции потребуется использование цементного раствора и относительно крупных каменных элементов, вес которых не должен превышать 30 кг
Ленточные фундаменты мелкого заложения.
Применять такую конструкцию на глинистом грунте невозможно, ведь структура грунта при промерзании приведет к разрыву фундамента, что, в свою очередь, губительно отразится на всей постройке.
Ширина стенок полностью зависит от итоговой на него нагрузки: чем больше давления будет оказано на фундамент, тем толще должны быть его стены. Как правило, для таких конструкций использую ширину от 20 сантиметров до 1 метра. Более широкие элементы допустимы, но в этом нет никакой необходимости, а единственное, чего добьется застройщик, – это увеличение стоимости строительных работ.
Железобетонный тип фундаментной конструкции является самым распространенным, тому есть множество положительных причин. Изготавливается такая конструкция из песка, цемента и армированного каркаса, для которого лучше всего использовать арматуру сечением до 12 миллиметров.
Главная особенность такого ленточного фундамента заключается в его относительно низкой стоимости, предельно высокой прочности и в возможности организации сложных форм.
Ширина стенок конструкции выбирается в зависимости от возможных нагрузок здания, что говорит о детальном просчете всего строительного процесса. Глубина заложения обозначается по принципу проверки грунта. Сухие типы грунтов не требуют глубокого заложения, и наоборот.
Схема опалубки ленточного фундамента.
Кирпичные типы конструкций используются редко, так как для их организации требуется соответствующий грунт и легкие стены будущего дома. Минус такого материала заключается в том, что кирпич довольно неустойчив к влаге и морозам. Если от влаги его можно защитить путем гидроизоляции, то промерзание грунта преодолеть практически невозможно. По этой причине использование такого фундамента при углубленной конструкции исключено.
Железобетонные плиты используются при организации сборных конструкций, которые были описаны выше. Прочностные характеристики данного варианта вполне приемлемы для частного типа строительства, но не стоит забывать про завышенную стоимость организационных работ. Материалами в данном строительстве являются специальный блок и плиты, которые изготавливаются на предприятии и доставляются на место строительства в готовом виде.
B = 1,3×Р/(L×Rо) ,
где 1,3 — коэффициент запаса несущей способности;
Р — общий вес дома с фундаментом (пункт III), кг;
L — длина ленты (переведена в сантиметры), см;
Rо — сопротивление несущего грунта, кг/см². Значение его ориентировочно принимаем по таблице ниже:
V) Если полученное значение ширины ленты оказалось меньше выбранных в начале 20 см, то принимаем итоговую ширину равной именно 20 см. Меньше делать нельзя, т.к. не будет обеспечена прочность фундамента на сжатие.
Если же мы получили ширину превосходящую изначально выбранные 20 см более, чем на 5 см, то нужно повторить расчёт, начиная с III пункта, подставляя при определении массы фундамента уже новую ширину.
Такие повторные расчёты выполняются до тех пор, пока прирост ширины ленты не окажется менее 5 см. Для тех, кто немного запутался, приведём небольшой пример.
Пример упрощённого расчёта ленточного фундамента.
I) Исходя из глубины промерзания принимаем глубину заложения ленты раной 1,6 метра. Ширину ленты для начала берём равной 20 см.
II) Рассчитываем вес дома:
1. Суммарная площадь стен дома вместе с фронтонами и с внутренней несущей перегородкой (также сложенной в полтора кирпича) за вычетом оконных и дверных проёмов в нашем случае будет равна 212 м², а масса их 212 × 200 × 3 = 127 200 кг.
2. Общая площадь цокольного и межэтажного перекрытий 160 м², а масса их с учётом эксплуатационной нагрузки 160 × (350+210) = 89 600 кг.
3. Крыша в нашем примере имеет площадь около 185 м² . Масса её при кровле из металлочерепицы и снеговой нагрузке для средней полосы России будет равной 185 × (30 + 100) = 24 050 кг.
4. Суммируем полученные цифры и получаем 240 850 кг.
III) Вес самого фундамента высотой 1,6 м, общей длиной ленты 44 м и с предварительно принятой шириной 0,2 м будет равен 1,6 × 44 × 0,2 × 2500 = 35 200 кг.
Общий вес дома составит 276 050 кг.
IV) Приняв значение Rо для суглинка равным 3,5 кг/см² и переведя общую длину ленты фундамента в сантиметры, рассчитываем искомую ширину:
В = 1,3 × 276 050 / (4400 × 3,5) = 23,3 см
V) Мы видим что полученное значение не превышает принятые изначально 20 см более чем на 5 см. Поэтому расчёт на этом можно закончить и принять округлённо минимально возможную ширину подошвы фундамента 24 см.
Вывод: сделав ширину подошвы фундамента более 24 см, мы можем рассчитывать, что данный грунт выдержит дом по своей несущей способности.
Теперь в двух словах о том, что было бы если, несущая способность грунта равнялась, например, 2 кг/см². Тогда ширина ленты получилась бы равной 40,8 см. После этого мы возвращаемся к пункту III. Масса ленты становится равной уже 71 800 кг, следовательно общий вес дома 312 650 кг, а уточнённая ширина ленты В = 1,3 × 312 650 / (4400 × 2) = 46,2 см.
Мы видим, что расхождение с предыдущим значением в 40,8 см вновь составило больше 5 см, поэтому снова возвращаемся к пункту III, считаем массу фундамента, всего дома и ещё более уточнённую ширину ленты фундамента. Она, кстати говоря, в этот раз получится равной уже 47,6 см. Расхождение с предыдущим значением всего 1,4 см, поэтому расчет можно остановить и округлённо принять минимально возможную ширину подошвы фундамента 48 см.
Обратите внимание, что 48 см это именно ширина подошвы, а не всей ленты. Её можно заузить, вплоть до 20 см (зависит от толщины стены и конструкции перекрытий), а внизу лишь делается расширение (см
рисунки ниже). По такому же принципу делают сильнонагруженные сборные фундаменты из блоков ФБС. Сначала кладут широкие фундаментные подушки, а уже на них более узкие фундаментные блоки.
В начале статьи упоминалось, что на заглубленном ленточном фундаменте можно построить практически любой малоэтажный дом, но не всегда это целесообразно. Давайте посмотрим — почему? Возьмём для примера небольшой деревянный дом для которого рассчитывался фундамент в статье «Столбчатый фундамент — расчёт и строительство своими руками» и попробуем посчитать для него ленту. Получится, что её минимально допустимая ширина составит всего лишь 7,1 см. А делать придётся минимум 20 см. Перерасход только одного бетона составит почти 200%, не говоря уже о всех сопутствующих материалах и работах. Очевидно, что столбчатый фундамент в данном случае будет более правильным выбором.
Таким образом, с расчётом мы более или менее разобрались, теперь непосредственно о самой технологии.
