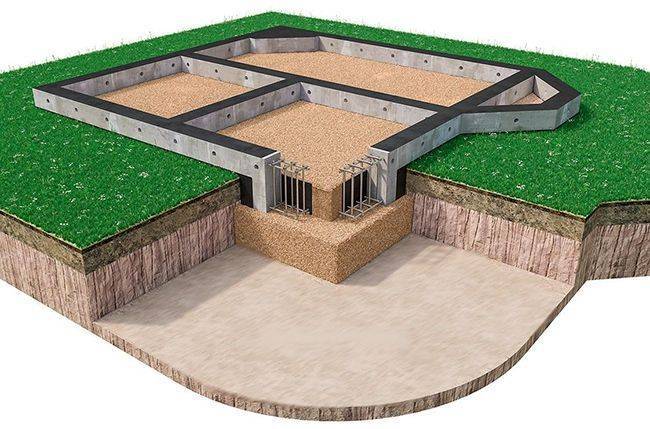

Фундаменты мелкого заложения

Преимущества и недостатки

Однозначно имеется очень много весомых плюсов обращения к технологии МЗЛФ:

  • Оптимизация расходов на оплату работ. Сюда входит уменьшение трат на копку траншеи.

  • Уменьшение итоговой цены строительных материалов, которых потребуется в несколько раз меньше.

  • Большинство задач можно выполнять своими руками, что очень удобно для людей строящих дом самостоятельно.

  • При сравнительно небольших издержках на выходе получается довольно прочная и надежная конструкция. Конечно, при учете грамотного расчета нагрузок и составления подробного плана работ.

Но при этом существуют некоторые значительные минусы, которые необходимо знать:

  • На рыхлых и пучинистых грунтах в обязательном порядке требуется создавать систему дренажа.

  • Для определения свойств почвы, которые могут вызвать нестабильность постройки в будущем, следует выполнить доскональную геологическую проверку.

  • МЗФ фундамент подходит для построек с небольшой этажностью. Вес, который способно выдержать такое основание ограничен, и это нужно учитывать.

Отметим, что любой из альтернативных способов также чувствителен к тому, на территории с какой почвой будет производиться стройка. Поэтому основным отрицательным моментом в выборе неглубокой бетонной ленты является ограничение по весу.

Технология выполнения монолитного мелкозаглубленного фундамента

  1. Снимают с участка плодородный слой грунта и производят разметку с помощью колышков и капроновой бечевки. Тщательно вымеряют углы, сверяют расстояния между стенами с проектом. По разметке выкапывают траншею глубиной до 70 см. При этом начинать необходимо с самого низкого угла участка, и выравнивать горизонтальную плоскость траншеи по нему. Стенки траншеи должны быть строго вертикальны. Если грунт сыпучий, можно установить подпорки.

  2. На дно траншеи укладывают геотекстиль – строительную ткань, пропускающую  воду, но предотвращающую попадание в песок частиц почвы. Геотекстиль укладывают таким образом, чтобы его края были выше планируемой песчаной подсыпки.

  3. Дно траншеи с уложенным геотекстилем засыпают крупным песком. Засыпку производят послойно, при этом каждый слой проливают водой и утрамбовывают. Высота песчаной подсыпки зависит от типа грунта. На песчаных почвах достаточно 20 см песка, на насыщенных глинистых его слой должен составлять полметра.

  4. Поверх траншеи устанавливают опалубку из досок, продолжающую стенки траншеи. Доски скрепляют гвоздями или саморезами, при этом нужно избегать торчащих внутрь опалубки концов гвоздей, иначе опалубку потом будет сложно разобрать. На опалубке с внутренней стороны делают разметку уровня заливки бетона. При выполнении разметки используют строительный уровень.

  5. В подготовленную опалубку укладывают арматурные стержни. Металлический пруток режут по размеру стен в продольном и поперечном сечении, и с помощью вязки проволокой крепят их в арматурную решетку. Все углы и стыки стен должны быть перевязаны с помощью перпендикулярных стержней арматуры – это сохранит их прочность на разрыв при подвижках грунта. Если высота фундамента больше 30 см, необходимо несколько слоев арматуры. Сварку при креплении прутка использовать нельзя по нескольким причинам: в месте сварки возникает коррозионно-неустойчивый участок, кроме того, закаленный пруток в процессе сварки теряет свою прочность на растяжение и при эксплуатации может лопнуть. Как результат – трещина в фундаменте, постепенно передающаяся на стену здания.

  6. Приступают к заливке опалубки бетоном. Заливают первый слой и равномерно распределяют бетон по опалубке, пробивая его в нескольких местах прутком для удаления воздушных пустот. Каждую последующую порцию бетона необходимо заливать до схватывания предыдущей, поэтому заливку лучше выполнять большой бригадой. Самый последний слой выравнивается по разметке, заглаживается с помощью правила и посыпается сухим цементом с помощью сита – эта мера приводит к более прочному схватыванию верхней части фундамента и предотвращает появление трещин при его высыхании.

  7. Созревание бетона продолжается 28 дней и зависит от погодных условий. При этом строительство легких строений можно начинать уже через пару недель, для строительства кирпичного дома придется выждать весь срок созревания.

Установка опалубки в уровень для будущего строительства

Что такое опалубка? Это контур, которым ограничивается будущий подъем дома над землей. Чем выше подъем, тем лучше, поскольку будет теплее. В качестве опалубки используют доску, ОСБ – плиты, ДСП и прочие ровные, длинные материалы

Перед началом работы важно определиться с шириной опалубки, которая будет состоять из толщины стен, утеплителя и облицовочного материала. Если в будущем полы в доме будут деревянными, то балки желательно положить на опалубку, что требуется дополнительного места

Если будет стяжка, то опалубку можно сделать не такой широкой.

Из досок или других сподручных материалов сбиваются щиты, которые устанавливаются вдоль траншеи. Соединение центральной и несущих стен не перекрывается, чтобы бетон воедино соединил все плоскости контура. Опалубку ставят таким и образом, чтобы бетон не доходил до ее краев 5-10 см. Впрочем, если вы сразу отобьете уровень и зальете опалубку вровень, хуже не будет, поскольку по итогам работы не будет необходимости поднимать высокий цоколь из кирпича, чтобы подравнять основание.

Опалубка скручивается при помощи саморезов, чтобы потом было легко и просто ее разобрать. Обязательно стягивайте грани опалубки между собой, используя рейку. В нижней части устанавливайте упоры, в виде колышков, которые следует забивать в землю и устанавливать под углом к плоскости. Это поможет опалубке лучше противостоять давлению бетона изнутри.

Иногда бетон заливают в грунт без опалубки, но потом приходится поднимать цоколь из блоков или красного кирпича.

Особенности использования столбчатых фундаментов в условиях пучинистых грунтов

Перед тем, как начать возводить мелкозаглубленный столбчатый фундамент на пучинистых грунтах, следует вспомнить о том, что все проектные работы и расчет расхода строительных материалов и столбового основания осуществляется до начала строительства.Основные этапы технологического обустройства основания:

  1. Первоначальное проектирование.Выполнение необходимых расчетов.Нанесение на поверхность грунта специальной разметки.Проведение земляных работ.Изготовление монолитных бетонных подушек.Изготовление опалубки для опорных столбиков.Заливка раствором бетона.Обвязка монолитных столбиков.

Таблица с нормативами промерзания почвы для нескольких городов России

Необходимо определить глубину промерзания грунта в месте строительства и рассчитать его плотность. Следует рассчитывать на то, что монолитная бетонная подушка должна находиться в обязательном порядке под линией промерзания. На этом основании и отмечают высоту столбика.В зависимости от конструктивных особенностей здания, , выбирается форма и размер поперечного сечения бетонных столбов.

Чаще всего, это квадратная форма, размер стороны 25 см. Существуют формулы для расчета количества бетонной смеси для производства одного монолитного столба, их легко можно найти в интернете. К полученной сумме необходимо прибавить величину объема бетонного раствора для опорной подушки.

Материалы для выполнения мелкозаглубленного фундамента

Наиболее простой и быстрый способ выполнения мелкозаглубленного фундамента – заливка монолитного основания из бетона. Однако, возможны и варианты: фундамент может быть выполнен из бетонных блоков или фундамент из кирпича.

Для монолитного фундамента используют бетон марки не ниже 200, а также арматуру из металлического прутка D12-D16. Заливка производится либо сразу, либо горизонтальными слоями, вертикальных стыков в фундаменте быть не должно – это приведет к его разрушению.

Если бетон готовят самостоятельно, и большие объемы приготовить сразу невозможно, можно выполнить мелкозаглубленный фундамент из бетонных блоков, выполненных своими руками.

Недостатки

В данном случае следует уделить больше внимания устройству отмостки вокруг здания

Из недостатков можно назвать только один: недостаточную прочность для построек на пучинистых грунтах. Как уже отмечалось выше, чтобы решить эту проблему, следует уделить больше внимания устройству отмостки вокруг здания. При необходимости можно провести дренажную систему под основанием фундамента, то есть проложить перед началом работ трубы с большим сечением и засыпать их песчано-щебневой смесью.

Еще один важный момент! Укладка мелкозаглубленного фундамента должна проводиться только на прогретом грунте и не требует усадки. Более того, здание на таком основании нужно возводить в течение короткого срока времени, не более 3-5 месяцев.

Теперь вы все знаете о том, как правильно происходит процесс заложения основы под небольшие строения, и можете приступать к работе!

В каких случаях возможно возведение ленточного мелкозаглубленного фундамента?

Схема утепления мелкозаглубленного ленточного фундамента.

Есть несколько условий, которые позволяют строить ленточный фундамент под будущий дом.

  1. Грунт на строительном участке должен быть песчаным, скальным или состоять из крупных камней (конгломерат).
  2. Однородность грунта.
  3. Уровень грунтовых вод должен быть намного ниже уровня промерзания почвы.

Фундамент ленточный мелкозаглубленный обычно делается монолитным и закладывается с одного раза. Так как в зимнее время почва может вспучиться за счет своей конструкции, основание равномерно будет опускаться и подниматься, не нарушая целостности строения.

Мелкозаглубленный фундамент отлично подойдет под строительство легких домов (каркасные, брусовые или бревенчатые), газо- или пенобетонных конструкций или кирпичных домов с минимальной толщиной стен.

Во время строительства этого вида фундамента обязательно проводят геологические исследования, так как от этого будет зависеть проект дома. Следует определить однородность почвы, ее эластичность и рыхлость. Также необходимо знать глубину промерзания почвы и уровень грунтовых вод. Такие исследования дают возможность избежать неприятных последствий в зимнее и летнее время года.

Помимо этого рассчитывают общую площадь фундамента. Для этого следует посчитать вес дома и всех его элементов. При постройке на рельефном грунте следует правильно рассчитать высоту фундамента для того, чтобы компенсировать перепады высот на склонах, ямах и т.д.

Для того чтобы проблемы, связанные с промерзанием грунта и уровнем грунтовых вод, доставляли минимум хлопот, вокруг фундамента проводят дренажную систему и утепляют основу. Еще один способ уменьшения влияния процесса пучения грунта на конструкцию — это закладка песчаной подушки под бетонную ленту.

Технология строительства МЗЛФ своими руками


Подготовка площадки к строительству фундамента

Для строительства фундамента своими руками потребуется пошаговая инструкция технологического процесса.

Подготовительные работы и разметка

Строительство начинается с подготовки площадки. Ее очищают от мусора и насаждений, снимают верхний слой почвы. Для разметки потребуются колышки, рулетка и шнур. На площадку переносится схема будущего здания согласно плану. По периметру вбивают колышки, между ними натягивают шнур. Разметка проходит по внешней стенке фундамента.

Выемка грунта

Под ленточное основание выкапывается траншея расчетной глубины, плюс высота насыпной подушки. Стенки и дно котлована выравниваются. При необходимости, чтобы предотвратить осыпание грунта, делаются небольшие откосы.

Устройство насыпной подушки

На дне траншеи устраивается подушка из песка и гравия. Эти материалы противостоят пучению почвы, обеспечивают прочное основание. Слой насыпки 20 см. Песчаная подушка тщательно трамбуется, проливается водой.

Монтаж опалубки

Деревянная опалубка должна удерживать кубометры бетона, поэтому при изготовлении используются доски или фанера толщиной 20-30 мм. Доски скрепляются саморезами и брусками. Готовые щиты устанавливаются в траншею. Опалубка должна возвышаться над краем котлована на высоту надземной части. Для надежности снаружи устанавливаются распорки, а противоположные части соединяются поперечными брусками.

Сборка армирующего каркаса

Бетон заливают на 10 см выше арматурного каркаса

Металлический каркас собирается из рифленых прутков. Конструкция изготавливается отдельными частями и опускается в траншею

Основная нагрузка приходится на углы фундамента, поэтому их прочности уделяется особое внимание. В местах соединения контуров устанавливаются дополнительные Г-образные усиления, выполненные из арматуры сечением 13 мм

Арматура не должна касаться опалубки, на дно укладываются подставки высотой 7-10 см.

Заливка бетона

Оптимальный вариант – одновременная заливка всего объема бетона. Это обеспечит максимальную прочность ленты фундамента. Бетонный раствор готовят из цемента, песка и щебня в пропорции 1:2,5:4. Для удаления пузырьков воздуха, образующих при застывании пустоты. Используют вибрационные приспособления или дрель с насадкой миксером. Бетон накрывают пленкой для равномерного высыхания, периодически его смачивают водой.

Гидроизоляция и утепление

После высыхания бетона выполняется гидроизоляция поверхности. Чтобы защитить конструкцию от влаги, применяют битумные мастики или рулонную изоляцию. Утеплить фундамент можно пенопластом, экструдированным пенополистиролом, напыляемым пенополиуретаном. Используемый материал должен иметь высокую плотность и механическую прочность. Утеплитель монтируется на специальную клеящую смесь.

Монтаж начинают снизу, блоки плотно прижимают к стенкам. Оптимальный вариант – плиты с замковым соединением, предотвращающие образование мостиков холода. Если материал укладывается в два слоя, панели монтируются со смещением на половину ширины. Поверх утеплителя выполняют оштукатуривание с применением армирующей сетки или наклеивают рубероид. Последний этап – обратная засыпка грунтом.

Особенности МЗЛФ

Для стандартного заглубленного фундамента необходимо вырыть котлован, глубина которого будет ниже уровня промерзания почвы. Если вы проживаете в регионе, отличающемся суровыми зимами, то глубина такой траншеи может достигать 1,5 м, поэтому при строительстве придется использовать тяжелую строительную технику.

Если же рассматривать устройство мелкозаглубленного ленточного фундамента, то оно представляет собой основу, уложенную по периметру всех несущих стен дома. При этом его глубина редко превышает 50 см.

Среди прочих преимуществ конструкций этого типа, стоит выделить:

  • Возможность возведения ленточного фундамента для дома из газобетона, пенобетона и других легких материалов, без использования экскаватора и миксера.
  • Меньший объем строительного материала и сниженные трудозатраты.
  • Высокую прочность конструкций.
  • Большой выбор материалов и методов его укладки. Например, вы можете обустроить ленточный монолитный фундамент, залив основание бетоном или изготовить более сложную конструкцию из кирпича.

Также, благодаря МЗЛФ вы сможете беспрепятственно утеплить полуподвальные помещения.

Из недостатков такого легкого основания стоит отметить тот факт, что мелкозаглубленный ленточный фундамент на пучинистых грунтах будет обладать недостаточной прочностью. Дело в том, что в период смены времени года, такая почва опускается и поднимается, что может, в свою очередь, привести в деформации мелкозаглубленной ленты. Однако, эта проблема решается при помощи дренажного слоя и песчаной отсыпки, которые значительно снизят нагрузки от грунта.

Важно! МЗЛФ нельзя укладывать на промерзший грунт или оставлять его ненагруженным в зимний период. Заливка основания должна проводиться в сжатые сроки, до наступления заморозков

Подробнее о МЗЛФ смотрите на видео:

Для того, чтобы изготовить мелкозаглубленный ленточный фундамент своими руками, необходимо в первую очередь оценить тип грунта, преобладающего на вашем участке.

Значение отмостки

Если фундамент считается основой любого строения и без него практически невозможно что-либо построить, то значение отмостки заключается в том, что она исполняет роль щита, защищающего не только дом, но и фундамент, крыльцо и вообще все что примыкает к строению.

Она выполняет целый набор функций:

  1. Декоративную, облагораживая внешний вид всей постройки и придавая ей основательность и завершенность.
  2. Защитную, представляя собой барьер, не допускающий подтопления фундамента, а значит и дома талыми водами. Благодаря ей нет прямого контакта между основой конструкции в виде фундамента и влагой от таяния снега, дождя или небольшого подтопления, а значит, сильно уменьшается как риск разрушения фундамента, так и скорость его деформации по сроку службы. Система отмостки строится таким образом, чтобы благодаря уклону ее поверхности любые сточные и другие воды максимально быстро стекали в канализационную систему, не застаиваясь возле строения.
  3. Теплоизоляционную, так как сильно уменьшает степень промерзания почвы, а значит и фундамента и дома на нем.
  4. Не дает вспучиваться грунту, уменьшая возможности его движения под конструкцией, что могло бы навредить ее целостности.

Конструктивно такая система состоит из двух слоев: подстилающего нижнего и верхнего:

  1. Первый выполняет функцию плотного основания для верхнего слоя. Этот слой может выполняться как с уклоном, так и без него. Насыпают его из щебенки, гравия и песка. Оптимальная его толщина – около 2 см.
  2. Второй является собственно защитным чистовым покрытием, защищающим фундамент от воды и по совместительству обеспечивающим более эстетичный вид всего сооружения и близлежащей территории вокруг него. Его толщина составляет около 100 мм. Выполняют его из разных материалов: асфальта, брусчатки, бетона и пр.

Для эффективного выполнения всех задач, возложенных на конструкцию, ее нужно сразу сооружать с оптимальными характеристиками:

  1. В ширину отмостка обязательно должна быть больше выступа кровли, благодаря чему вода с крыши будет капать на нее и быстро стекать в сторону стока. В противном случае вода будет попадать сразу на голую землю и, впитываясь в нее совсем рядом с домом, создавать условия повышенной сырости для фундамента и стен здания. При ее устройстве на песчаном грунте, запас по отношению к кровле должен составлять от 25 до 30 см, что в сумме с ее остальной частью дает полосу не менее 60 – 80 см, но при обустройстве дома на пучинистом грунте это значение желательно довести до 100 см. Непременным ее спутником, опоясывающим по периметру должен быть ливнеотвод, представляющий собой не очень глубокую канавку, по которой вода отводится от самой отмостки. Это поможет предотвратить ее преждевременное разрушение.
  2. Делается она обязательно с уклоном в направлении от стен здания. Точный параметр уклона в градусах в зависимости от особенностей верхнего покрытия будет разным. Например, в случае бетонирования это значение колеблется от 3 до 10 градусов. Минимальный уклон необходимый независимо от типа финишного материала отмостки составляет 1,5 градуса.
  3. Защитное покрытие должно быть цельным по всему периметру здания, то есть опоясывающим его непрерывной лентой вплоть до самых ступенек на крыльце. Любые промежутки крайне нежелательны, так как сильно снижают общее качество и срок службы конструкции.
  4. Такую защитную конструкцию нельзя соединять «намертво» с фундаментом здания из-за того что они существенно отличаются степенью осадки, а значит между домом, оседающим сильнее и быстрее и отмосткой, в любом случае возникнет трещина по всему периметру фундамента. В процессе ее образования и фундаменту и защитному покрытию будет нанесен дополнительный ущерб. Поэтому между основой поддерживающей стены конструкции и обводящей ее полосой должен быть предусмотрен компенсационный шов, то есть промежуток от 1 до 1,2 см. Чтобы через него опять-таки под дом не заливалась вода, его рекомендуется заливать битумом, герметиком, геотекстилем или, в крайнем случае, песком.

Выбор конструкции

При выборе конструкции фундамента мелкого заложения необходимо учитывать ряд факторов. Большое значение имеют геологические условия: рельеф, тип грунта, уровень грунтовых вод. Фундамент должен обладать достаточной прочностью, а также иметь хорошую устойчивость на опрокидывание и скольжение. Поэтому должны учитываться вес здания и его конструктивные особенности.

Грунты, лежащие в основании фундамента, рассчитываются по несущей способности и по деформациям. При этом необходимо учитывать воздействие таких факторов, как силы морозного пучения, а также присутствие грунтовых и поверхностных вод, от чего зависят физико-механические характеристики грунтов. Следует учесть местные условия строительства и опыт эксплуатации строений в инженерно-геологических условиях аналогичного типа.

Глубина заложения должна обеспечивать заглубление фундамента в несущий грунт как минимум на 10-15 см. Следует избегать такой ситуации, когда непосредственно под фундаментом расположен грунт, прочностные и деформационные качества которого значительно хуже, чем у подстилающего слоя. Рекомендуется, чтобы глубина заложения была меньше уровня грунтовых вод.

Различные типы фундаментов мелкого заложения существенно различаются по стоимости материалов и трудозатратам. Следует учитывать и эти факторы. Тогда выбранный вариант обеспечит необходимые эксплуатационные характеристики фундамента при оптимальных затратах на его возведение.

Особенности

Незаглублённые ленточные фундаменты (НЗЛФ) представляют собой ленту из бетона или железобетона, которая закладывается под все несущие конструкции здания.

Они выполняют три основные функции – несущую, оберегающую от деформаций из-за пучинистых грунтов и ограждающую стены от воды.

Преимущества и недостатки

Незаглублённые ленточные фундаменты обладают целым рядом серьёзных преимуществ:

  • выгодная цена – стоимость НЗЛФ примерно вдвое ниже, чем у заглублённых оснований;

  • простая технология, позволяющая выполнить работу даже непрофессионалу;
  • отсутствие необходимости использовать грузоподъёмную технику;
  • небольшой объём земляных работ, благодаря которым упрощается и монтаж опалубки;
  • высокая скорость монтажа, позволяющая быстрее приступить к эксплуатации постройки.

Есть у незаглублённых фундаментов и несколько недостатков. Среди них – возможность выдержать только сравнительно небольшую нагрузку. Поэтому дом на таком основании должен быть невысоким и не слишком тяжёлым – желательно, деревянным.

У таких оснований отсутствует возможность устройства на любом виде грунтов, особенно это касается влажных и сыпучих почв. Из-за морозного пучения грунта материал фундамента может деформироваться, что приводит к снижению устойчивости постройки.

Применение основания

Сфера применения НЗЛФ – строительство одно- и двухэтажных жилых зданий и хозяйственных построек. Невысокая несущая способность основания делает его подходящим вариантом для построек, сделанных из бруса или брёвен. Подходят такие фундаменты и для каркасного строительства.

Устройство и характеристики

Тип может выбираться в зависимости от категории грунта, в соответствии со СНиП 2.02.01-83.

Чаще всего отдают предпочтение монолитному основанию, усиленному арматурой.

Основные параметры незаглублённых оснований – длина ленты, сечение и марка бетона. Не рекомендуется делать ни один из элементов конструкции длиннее 7 метров – из-за неравномерной усадки она может деформироваться и лопнуть. Высота и ширина ленты находятся в пределах 50-100 см.
