Ливневка в частном доме

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны. Пластиковый ливневой колодец Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Люки обычно ставят зеленые или черные, хотя есть и красные, и желтые Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков. Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники. Виды точечных дождеприемников Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку. Линейные дождеприемники или дождевые желоба Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему. Пескоуловители встраиваются в систему Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие. Решетки еще могут быть квадратными — для точечных дождеприемников Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца. При устройстве ливневой канализации возле дома лучше использовать пластиковые трубы для наружного применения Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы. На протяженных участках нужны точки ревизии — для прочистки возможных засоров в трубах

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://www.youtube.com/watch?v=2lnlbpiI6JE

Пример расчета ливневой канализации

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

  1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

  1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

  1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:
  • диаметр 50 мм, уклон 0,03;
  • диаметр 63 мм, уклон 0,02;
  • диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

  1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

  1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

  1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

  1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

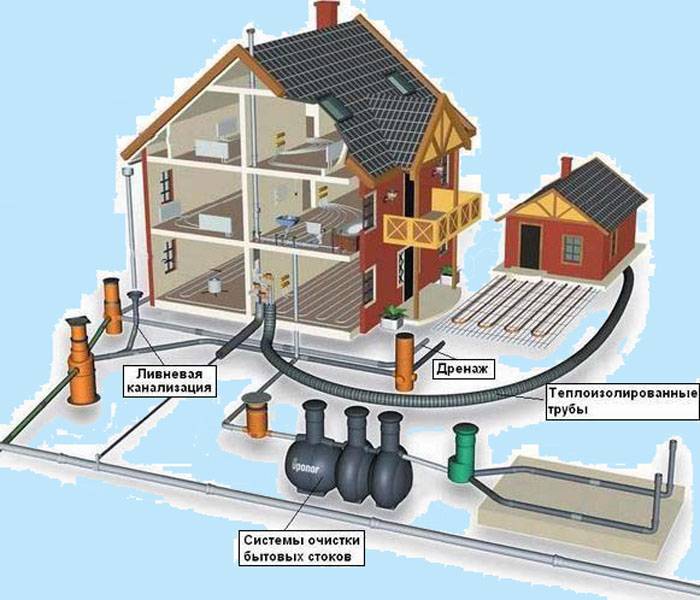

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

Устройство ливневой канализации в частном доме

Выше мы рассмотрели способы устройства ливневой канализации на загородном участке на уровне сбора воды с поверхности в трубу. Но этого недостаточно, ее нужно удалить за пределы участка.

Для этого отдельные трубы объединяются в систему, в нижней части которой устраивают сток. Схема дренажа и ливневой канализации на участке может быть организована следующим образом:

  1. Прежде всего, нужно организовать ливневку на крыше, предусмотрев для этого сливные каналы, по которым вода стекает вниз и попадает в приемник водостока.
  2. В сточные полости жидкость поступает через трапы с надежной крышкой в идее решетки.
  3. Далее она по трубам (диаметр 100 или 150 миллиметров) поступает в дождеприемный колодец.
  4. По мере накопления вода поступает в отводную трубу, которая выводится в специальную емкость с водой или просто за пределы участка. Сохранение дождевой воды в подземной емкости применяется в местностях, где водные ресурсы ограничены. Ее можно в дальнейшем использовать повторно для хозяйственных нужд, например – на полив приусадебного участка, мытье автомобиля и прочие бытовые нужды.

Это касается утилизации дождевой или талой воды, отведенной от дома. Но часто требуется одновременно осушить участок, что характерно на излишне затапливаемых площадях.

Система дренажа и ливневой канализации на участке представляет собой водопроводную сеть, основным свойством которой является наличие уклонов, обеспечивающих свободный сток жидкости. Обязательные элементы конструкции:

  1. Дренажные перфорированные трубы. В зависимости от общей протяженности водопровода используются изделия от 100 до 150 миллиметров, а также любые виды фитингов, облегчающих монтаж сливной системы.
  2. Смотровые колодцы – они устанавливаются в точках изменения направления водостока. Предназначены для контроля состояния труб и устранения засоров в них. Это производится с использованием шланга с наконечником подачей воды под давлением. Производится размывание преграды с восстановлением свободного протока жидкости. Такие колодцы также называют ревизионными, они комплектуются металлическими или пластиковыми крышками, выступающими над поверхностью земли. Они нужны для профилактической работы по очистке ливневой канализации загородного дома.
  1. Коллекторные колодцы – предназначаются для обслуживания системы. Их диаметр должен обеспечивать проникновение внутрь. Глубина устройства несколько больше, чем у смотровых, в нем вода отстаивается. Поэтому нужно производить периодическую очистку колодца от осадков с использованием грязевого насоса.
  2. Могут также применяться фильтрационные колодцы, предназначенные для отделения мусора, имеющегося в ливневых стоках. Они устраиваются в промежуточных точках сложноразветвленной ливневой канализации загородного дома.

Особняком стоят пристенные дренажные системы, предназначенные для отвода грунтовых вод от фундамента на сильно обводненных участках. Глубина заложения такого устройства в любом случае должна быть больше глубины фундамента.

При выполнении работ по устройству такого водосбора, прежде всего, выполняется утепление и гидроизоляция самого фундамента. Для этого используются различные материалы:

  1. Рубероид и битумная мастика для гидроизоляции.
  2. Пенопласт для утепления.

Затем по дну траншеи производится настилка геотекстиля, края полотна заворачиваются наверх.  Затем нужно отсыпать гравий соответствующей фракции и формируются соответствующие уклоны. Поверх труб снова насыпается слой гравия, который укрывается геотекстилем с перекрытием краев.

1 Типы сточных систем – выбираем водосборники

Название у этого инженерного сооружения общее для любых конструкций – дренажная система. Но вот как она будет расположена на участке вокруг дома – возможны варианты. Различают точечный и линейный типы. Особенности их устройства можно понять из названий. Первый способ стока дождевой воды подразумевает установку приёмных воронок с решётчатыми или сетчатыми улавливателями различного мусора. Для эффективности все ближайшие поверхности должны иметь наклон в сторону такой воронки. Второй тип – это уложенные на определённом отрезке решётки над желобом или неглубокой канавой.

Также можно выбрать способ расположения собирающих и отводящих элементов системы. Это может быть заглубленная сеть из труб большого диаметра с хорошей пропускной способностью и специальными смотровыми колодцами. Данный вариант хорош тем, что незаметен и потому совершенно не портит ландшафтный дизайн придомовой территории. Основной минус заключается в том, что потребуется очень много земляных работ. Также можно проложить сеть желобов по поверхности, прикрыв их решётками. Тянущиеся вдоль садовых дорожек такие водосборники будут заметны, но не нарушат вид благоустроенной территории, и такой тип легче смонтировать своими руками.

Классификация ливневки по способу сбора дождевой воды

Исходя из того, каким методом будет происходить сбор атмосферных осадков, выполняется классификация ливневой канализации на определённые типы.

  1. Точечная ливневая система, которая состоит из дождеприёмника, который монтируется под жёлобом внутреннего или наружного водостока. Все элементы, собирающие атмосферные осадки в конечном счёте соединяются в общую магистраль. Исходя из технических условий, дождеприёмник должен оснащаться специальной решёткой или пескоуловителем для предотвращения попадания внутрь ливневой канализации различного мусора, содержащегося в воде.
  2. Линейная система отвода атмосферных вод состоит из системы труб, проложенных в грунте, или в незначительно углублённых каналах. В таких системах происходит сбор и перемещение воды посредством лотков, проложенных открытым методом и оборудованных пескоуловителем или специальной решёткой. При этом размещение решёток происходит вдоль всей линии. Основным отличием линейной сточной системы от точечной является возможность сбора дождевой воды не только с крыши загородного дома, а и с дорожек и других участков, имеющих бетонное или другое покрытие. Такой тип ливневки способен охватить и обработать большое количество объектов.

Исходя из конструктивных отличий и степени охвата территории, должен выбираться тип ливневой канализации. Однако отталкиваться только от этих критериев при сооружении ливневки не рационально. В большинстве случаев ливневую канализационную систему в загородном доме обустраивают исходя из особенностей региона возведения домостроения. Только исходя из опыта организаций, занимающихся сооружением ливневок, в конкретно взятом регионе и выбирается тип и глубина прокладки канализационных каналов.

Прокладка подземной части ливневки

Монтаж по прокладыванию линий дождевой канализации идентичен установке наружных канализаций.

Выкапывают траншеи по заданной глубине и хорошо их утрамбовывают, удаляя корни растений и прочий мусор. Затем формируют песчаную подушку по принятым стандартам.

Образуют большую яму в виде котлована для коллектора (пластикового). Колодец коллектора могут сделать самостоятельно при помощи опалубки и бетонной заливки.

Каналы устройств сборов воды и их очистки нужно подводить под углом. Входные уровни в коллектор должны быть ниже лотков или трубных изделий, идущих от приемника осадков. Трубы соединяют друг с другом фитингами.

Если система дождевой канализации будет больше 10 м, то тогда необходимо сооружение смотровых колодцев. В области стыковок ставят пескоулавители, а их соединения герметизируют. Хозяин дома в будущем сможет прочищать пескоулавители и следить за работой всей системы.

При установке дождеприемника его нужно залить бетоном и положить на двое суток тяжелый груз, чтобы предохранить изделие от выдавливания.

Коллекторы и колодцы желательно устроить повыше уровня сезонных промерзаний (в сравнении с рекомендациями ГОСТА располагать их пониже). Утеплить их можно геологическим текстилем и слоем из мелкого гравия, которые являются теплоизоляционными материалами. Не стоит забывать и о песочной подушке.

После проверки работы дождевого водоотвода траншею засыпают, а составляющие в виде желобов, лотков и поддонов оборудуют решетками.

ВАЖНО! Если ливневка делается вместе с дренажной системой, то ее прокладывают выше дренажа.  . Прежде чем строить систему ливневой канализации, нужно обязательно произвести все необходимые расчеты и нарисовать схему

Это предохранит от лишних финансовых трат и поможет приобрести все необходимые составляющие к проекту. Если в регионе небольшие осадки, ливневую воду можно собирать в бочки и использовать для полива огорода

Прежде чем строить систему ливневой канализации, нужно обязательно произвести все необходимые расчеты и нарисовать схему. Это предохранит от лишних финансовых трат и поможет приобрести все необходимые составляющие к проекту. Если в регионе небольшие осадки, ливневую воду можно собирать в бочки и использовать для полива огорода.

Конструкция

Система водоотведения в частном доме состоит из целого ряда отдельных элементов, соединенных между собой. Каждый из них является обязательным и предназначен для определенной цели. Стандартная конструкция представляет собой следующие части:

  1. Приемник. Это может быть любое приемное отверстие, предназначенное для переправления стоков в определенное русло. Например, раковина, унитаз, дренажный люк или воронка на крыше. Главной задачей этого элемента является отвод определенного количества стоковой жидкости в желоба;
  2. Желоба. Они же канализационные трубы. В них сбрасывают отходы приемники. По стокам жидкость направляется в очистные сооружения или колодец. Трубы могут быть выполнены из разных материалов и различной формы. Также они могут размещаться как на поверхности земли, так в грунте;
  3. Емкость для отстаивания стоков или очистное сооружение. Это может быть дренажный колодец, отстойник, автономная система очистки стоков. Она необходима для того, чтобы очищать воду от загрязнений. В большинстве случаев, после использования таких накопителей, жидкость становится технической и может использоваться для различных целей;
  4. Система сброса, инфильтратор, накопитель. Канализация жилого дома обязательно предусматривает возможность сброса очищенной воды. Существует несколько вариантов решения этой задачи. Сброс в речку или грунт – позволит обеспечит эффективное очищение колодца, но может загрязнять окружающую среду. Сброс через инфильтратор – практически естественный процесс, при котором стоки проходят грунтовую доочистку, а после этого выводятся вместе с грунтовыми водами. Накопитель. Вариант, не предусматривающий избавление от воды.

Как понятно из конструкции, полный проект системы водоотведения включает в себя разработку как внешней, так и внутренней частей канализации. Внешняя является отводом этой коммуникации до колодца, внутренняя представляет собой канализационную систему в пределах частного дома. Это трубы, идущие от умывальников, унитазов, ванных и прочих потребителей. Они соединяются в определенной точке и выводят все стоки. Но если неправильно рассчитать их длины и диаметр, то эффективность работы отводящей системы может серьезно пострадать.

Конструкция наружного водоотведения

Правила обустройства водоотведения в частном доме:

  1. При оборудовании наружных труб обязательно требуется продумать их утепление. Они должны либо находиться под землей – ниже уровня промерзания грунта, либо (при наземном расположении), утепляться геотекстилем;
  2. На отводы всех потребителей внутри дома обязательно устанавливаются запорные кран. Они обеспечат безопасность канализационной системы в случае аварийной ситуации;
  3. Вся канализация устанавливается под уклоном. Это касается и внешних, и внутренних водоотводящих. ГОСТы разнятся для различных типов здания и диаметров трубопроводов, но считается. Что оптимально – уклон не менее 12 градусов на метр погонный.

Разводка внутреннего водоотведения

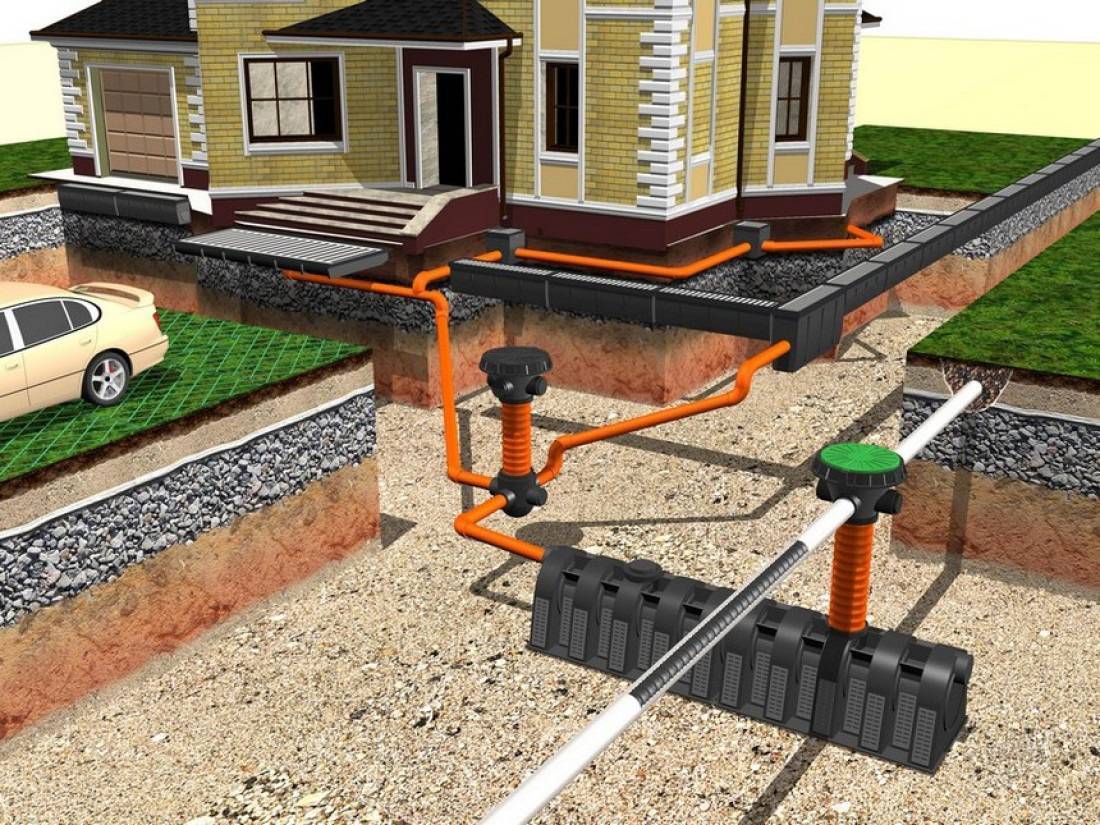

Типовые схемы закрытой ливневой канализации

Если рассматривать только общие принципы построения, без деталировки и размеров, схемы закрытой ливневой канализации состоят из набора типовых элементов.

Устройство и состав простой закрытой системы с точечным водоотводом

Когда участок небольшой и расположен на грунтах с хорошей водопроницаемостью, а дорожки и площадки с твердым покрытием занимают небольшую часть территории, то наиболее популярна простая закрытая ливневая канализация с точечным водоотводом.

В этой схеме поверхностный сбор осадков происходит только за счет организованного водостока крыш дома и других построек. А ливневая канализация состоит из таких элементов:

  • Дождеприемники с горизонтальным или вертикальным стоком, расположенные под водосточными трубами.
  • Подземная сеть из безнапорных труб для внешней канализации.
  • Ревизионные колодцы. Ставят на разветвленных сетях при условии больших площадей крыш и значительного расстояния от приемников до водосборного колодца.
  • Водосборный колодец.
  • Пескоулавливатели.

Разветвленная точечная схема водоотвода

Это более сложный вариант устройства ливневой канализации закрытого типа, которую устраивают на больших участках с незначительными перепадами высоты. Помимо установки под водосточными трубами, точечные приемники устанавливают в местах, где надо организовать эффективный локальный отвод воды с поверхности. Например:

  • в придверных приямках;
  • возле входных групп;
  • на ровных мощеных площадках;
  • под поливочными кранами.

И кроме дождеприемников в местах точечного водоотвода используют сливные воронки, трапы, ливневые заслонки.

Виды сливных трапов

Для них в поверхностях устраивают небольшие углубления «конвертного» типа в виде перевернутой усеченной пирамиды, где в нижней точке пересечения уклонов и устанавливают эти элементы.

Линейный водоотвод

В основе линейного водоотвода заложен принцип организации плоских уклонов в сторону приемников поверхностных стоков (желобов и лотков). Это типичное решение для:

  • отмосток вокруг строений с неорганизованным водостоком с крыш;
  • площадок с твердым покрытием;
  • газонов;
  • зон возле бассейнов и фонтанов;
  • игровых площадок с искусственным покрытием.

В состав линейного водоотвода входят такие элементы:

  • желоба и лотки;
  • защитные решетки;
  • торцевые заглушки;
  • фильтры и пескоулавливатели для желобов (если предусмотрено подключение к ливневому колодцу).

Все модули водоотводов, пескоулавливатели, фильтры и трубы совместимы в рамках одной системы, имеют соответствующие переходники и фитинги для герметичного соединения между собой. Линейный водоотвод с подключением к водосборному колодцу по классификации относится к смешанному типу ливневой канализации.

Конструктивные особенности и предназначение ливневок

Под ливневой канализационной системой подразумевается комплекс конструкций и рвов, которыми осуществляется сбор, фильтрация и отвод атмосферных осадков в специально предназначенные для этого резервуары или водоёмы. Основной задачей такой системы является устранение влаги скапливающей после дождя и создающей дискомфорт жителям загородного дома, разрушая разные конструкции и вызывая гниение растений. При этом конструктивно стандартная ливневка состоит из определённых элементов:

  • дождеприёмник, который представляет собой воронку, поддон или линейный лоток предназначенные для сбора воды;
  • жёлоб и сливная труба, по которым происходит транспортировка водных ресурсов собранных после дождя к пескоуловителю, фильтрационному устройству и далее к коллектору, кювету, естественному водоёму или разгрузочному полю;
  • смотровой колодец, предназначенный для проведения контроля за работой ливневой канализации;
  • фильтрационные устройства или пескоуловители, предназначенные для удержания частиц почвы, растительных волокон и другого мусора, тем самым защищая ливневку от преждевременного загрязнения.

Все перечисленные элементы в комплексе составляют целостную систему, которая функционирует линейным или точечным способом. Если система каналов будет прокладываться в земле, то для её обустройства должны использоваться трубы. Если используются поверхностные рвы, то монтируются пластиковые, асбестовые или бетонные желоба. Чтобы обеспечить естественное движение дождевой или талой воды к месту фильтрации сточная система должна укладываться под определённым уклоном в сторону водосборника, места разгрузки или другого резервуара.

Характеристики монтажа ливневой канализации: глубина, наклон

Глубина дождевого канала зависит от технических требований своего региона. Можно о стандартах узнать в любой государственной или частной строительной компании или у лиц, соорудивших ливневку по соседству. В средней полосе РФ осадки отводят на глубине 0,3 м при диаметре труб и лотков не больше 50 см. При крупных диаметрах трубных изделий, их разрешается углублять на 0, 7 м.

Монтажные работы должны проходить таким образом:

  1. Готовят траншеи с подушкой из песка на дне, высотой в 20 см и уклоном в сторону собирающего колодца.
  2. В траншеи укладывают трубы, которые соединяют фитингами и герметично закрепляют.
  3. Дождеприемники устанавливают на малой глубине, поэтому для их соединения с другими составляющими системы применяют колена.
  4. Убеждаются в правильности предыдущих действий и функционировании системы. Для этого ведро воды заливают в дождеприемник, и следят за тем, чтобы она не давала протеканий. Если вода уходит без проблем, то трубы можно засыпать гравием, а затем грунтом (или просто использованной землей).
  5. Ливневый колодец разрешается сделать пластиковым, установив над ним люк (из металла, пластика, резины). Кольца вкапывают так, чтобы верхний край крышки был на 20 см ниже земли. Под люк из кирпича или бетона нужно будет сделать горловину, а сверху разрешается разбить газон.

Нормы уклона ливневки (согласно ГОСТ) представлены параметром уклона труб с сечением 150 мм – 0,008 на п. м. При диаметре изделия – 200 мм, наклон должен быть 0,007 мм/м. Такие данные могут меняться и зависеть от типа грунта. Но максимальный угол уклона в точке стыка дождеприёмника и канала составляет 0,02 м/м, а это способствует лучшей скорости оттока осадков. Система построена благодаря минимальным наклонам так, что перед пескоуловителем скорость воды снижается, что позволяет взвешенным включениям своевременно оседать и не забивать канал.

ВАЖНО! При самостоятельном благоустройстве собственного дома в виде дождевой системы, желательно познакомиться с требованиями СНиП (№ документа – 2.04.03-85).

Особенности установки и применения ливневого водоотвода

Ливневая канализация, или ливневка, является разновидностью поверхностного водоотвода. Правильно установленная данная система способна надежно защитить участок от излишков воды, образующейся из-за атмосферных осадков

Владельцам частных домов и дач будет весьма полезно и важно узнать все нюансы подготовительных работ и особенности этапов монтажа ливневки своими руками

Самое первое, что необходимо выяснить владельцу участка, это состав и структуру грунта. Уровень подземных вод желательно уточнить у геодезистов. Это необходимо для знания о том, является ли необходимой установка закрытой дренажной системы

Также крайне важно правильно выбрать способ сброса воды, отводящейся с поверхности участка

Сброс собираемой воды можно организовать непосредственно самотеком или принудительно дренажным насосом, установленным в колодце для сбора воды. Первый (естественный) способ можно задействовать только в том случае, когда уклон участка достаточен для того, чтобы вода сходила самотеком. Иначе придется создавать принудительный сток воды.

Тому, кто проживает на ровной местности, необходимо искусственно создать напор воды, отводящейся с участка. Точка сбора воды должна быть установлена в самом низком месте участка. Правильный расчет площади водоприемника является важным этапом установки ливневой канализации. От объема принимающего резервуара зависит пропускающая способность всей системы водосбора и водоотвода. Чем больше территория участка, тем больше протяженность всего водоотвода, что существенно повышает число лотков для сбора воды и затраты на всю систему.

Себестоимость самих лотков зависит от прилагаемой к ним внешней механической нагрузки. Следует учитывать то, в каком месте должны располагаться водоприемники: будут ли это места для пешеходов, либо каналы будут проложены в местах для проезда автомобилей. Вес самой машины также следует учитывать при выборе водоотводящих лотков. Строительная промышленность выпускает линейку водоотводных лотков, которые классифицируются в зависимости от выдерживаемых нагрузок. На рынке имеется пять категорий: от A15 до F 900. Цифра указывает возможную нагрузку. К примеру, F 900 рассчитан на машины массой в 90 тонн, а A15 способен выдержать только легковой транспорт в 1,5 тонны.

В заключение можно отметить, что работы по созданию поверхностного водоотвода на личном участке вполне возможно выполнить самостоятельно, при этом требуется строгое соблюдение всех требований по организации необходимого стока воды и правильному подбору материалов.

Из чего состоит ливневка

Стандартные составляющие водоотведения объединены в общую взаимодействующую систему с линейными и точными технологическими характеристиками. Канализация ливневого водоотведения – это комплексные устройства и каналы, состоящие из:

  1. Дождеприемников, которые собирают все виды осадков. Это – воронки, поддоны, лотки, желоба.
  2. Точечных или линейных трубных систем, проводящих осадки к устройствам для фильтрации (коллекторам), а затем к местам сброса.
  3. Смотровых ревизионных колодцев (осуществляют контроль за ливневкой) с люками. Через них чистят систему.
  4. Фильтров в виде пескоуловителей, собирающих твердые частицы и защищающих сеть от засорения.
  5. Решеток с крупными отверстиями, через которые уходит вода (алюминиевые, стальные, чугунные) – бывают прямоугольными и квадратными.

Вся система каналов и устройств отправляется в колодцы коллекторов, распределяясь затем в месте разгрузки. Прокладка ливневки в грунте применяет систему труб. В траншеях и канавах на поверхности встраивают лотки и желоба, сделанные из пластика, асбеста или бетона.

Водоотведение устанавливают на крыше. Дождеприемники всегда находятся под трубами. Вверху лотки и поддоны всегда прикрыты решетками.

Приступая к монтажу дождевой канализационной системы, нужно обязательно схематично составить место расположения каналов, а уже потом выполнять работы.

ВАЖНО! Чтобы обеспечивалось естественное движение осадков по системе водосбора до места фильтровки и выгрузки, составляющие канализационной системы необходимо уложить с наклоном в сторону данных систем.

Пескоулавливатели в системе ливневой канализации

Вместе с осадками в систему попадают частицы мусора небольшого диаметра, которые решетка не может задержать. Назначение пескоулавливателя для ливневой канализации состоит в осаждении песка и других твердых фракций на дно установки в специальную корзину. Изделие должно соответствовать показателям нагрузки на систему. Выпускаются пескоулавливатели, рассчитанные на все возможные классы нагрузки от минимального — A15 до максимального — F900. В зависимости от материала различают:

  • Пластиковый пескоуловитель – имеет легкий вес, прост в монтаже и очистке. Используется на участках с малой и средней нагрузкой, устойчив к низкой и высокой температуре и воздействию химических веществ. Пластиковая песколовка отличается низкой ценой и подходит для монтажа в частном строительстве.
  • Бетонный пескоулавливатель – прочная и долговечная конструкция, рассчитанная на высокую нагрузку автотрасс и промышленных зон. Накрывает чугунной или металлической решеткой. Фильтрующий элемент очищает сточные воды от взвесей на 80 %.
  • Полимербетонные пескоулавливатели — это универсальная конструкция, имеющая высокую прочность и долговечность. Она используется для тротуаров, коттеджей, спортивных площадок, складов и автомоек.

Схема ливневки с бетонным пескоулавливателем

Совмещать или разделять?

В частном доме или на даче иногда приходится делать несколько систем водоотведения: канализационную, дренажную, ливневую. Иногда все системы идут параллельно, не задевая друг друга, поэтому желание совместить ливневку с какой-либо конструкцией, при этом сэкономив на материалах, достаточно велико. Например, использовать уже имеющийся колодец. Но делать этого не нужно по следующим причинам:

  • при хорошем затяжном ливне вода прибывает быстро (от 10 м3/час), поэтому колодец переполнится моментально;
  • при сбросе вод в канализацию, такие потоки поднимут уровень жидкости, а значит, опустить вниз канализационные сбросы не получится, весь мусор и массы останутся на поверхности;
  • после понижения уровня воды, в канализации обязательно останется мусор, который придется чистить – не самое приятное времяпровождение;
  • при сбросах в дренажные колодцы, ливневые потоки с хорошим напором потекут в систему, быстро ее переполнят и начнут выливаться под фундамент;
  • не избежать заиливания дренажных труб. Причем прочистить всю конструкцию невозможно, придется менять, а это новые финансовые затраты.

Монтаж ливневой канализации

Сборка системы по готовому проекту делится на две части:

  • монтаж кровельной системы;
  • монтаж подземного и наземного участка.

Установка кровельной части включает сборку всех стояков, дождеприемников и отводных труб. Все элементы крепятся к стенам и перекрытиям хомутами, места соединений герметизируются. При монтаже точечной системы прокладываются отводные магистрали к коллектору, а при линейной – устанавливаются лотки.

Этапы монтажа подземной части

  1. Выкапываются траншеи ниже уровня промерзания на 20-30 см. Их ширина зависит от сечения труб, оптимальный диаметр 100-150 мм. Траншея выполняется под уклоном. На дно насыпается песок, высота подушки 20 см.
  2. Подготавливается котлован для приемного коллектора.
  3. Трубы укладываются в траншеи и соединяются фитингом. Изгибы и ответвления трубопровода оборудуются смотровыми колодцами для ревизии. При монтаже одной ветки, имеющей длину до 10 м, колодец устанавливается на середине трубопровода.
  4. В точках соединения лотков и труб ливневки устанавливаются пескоулавливатели.
  5. После подключения труб к коллектору, они засыпаются грунтом. На лотки, установленные на глубину до полуметра, надеваются решетки.

Около труб устраивается охранная зона по 5 метров в каждую сторону. В этом радиусе запрещено устраивать парковку, выбрасывать мусор, сажать растения.
