Мансардная крыша своими руками пошагово

Стропильная система мансардной крыши: инструкция

Если высота мансарды позволяет, можно сделать не ломаный потолок, а ровный. Однако, как правило, этот вариант самый оптимальный. Можно устанавливать оконные блоки таким образом, что естественное освещение помещения будет максимальным.

Конструкция стропильной системы состоит из обязательных элементов:

Стропила.
Мауэрлат (несущие балки).
Стойки.
Обрешетка.
Металлический крепеж.
Коньковый брус.
Внешнее покрытие.
Утеплитель и паро/гидроизоляция.

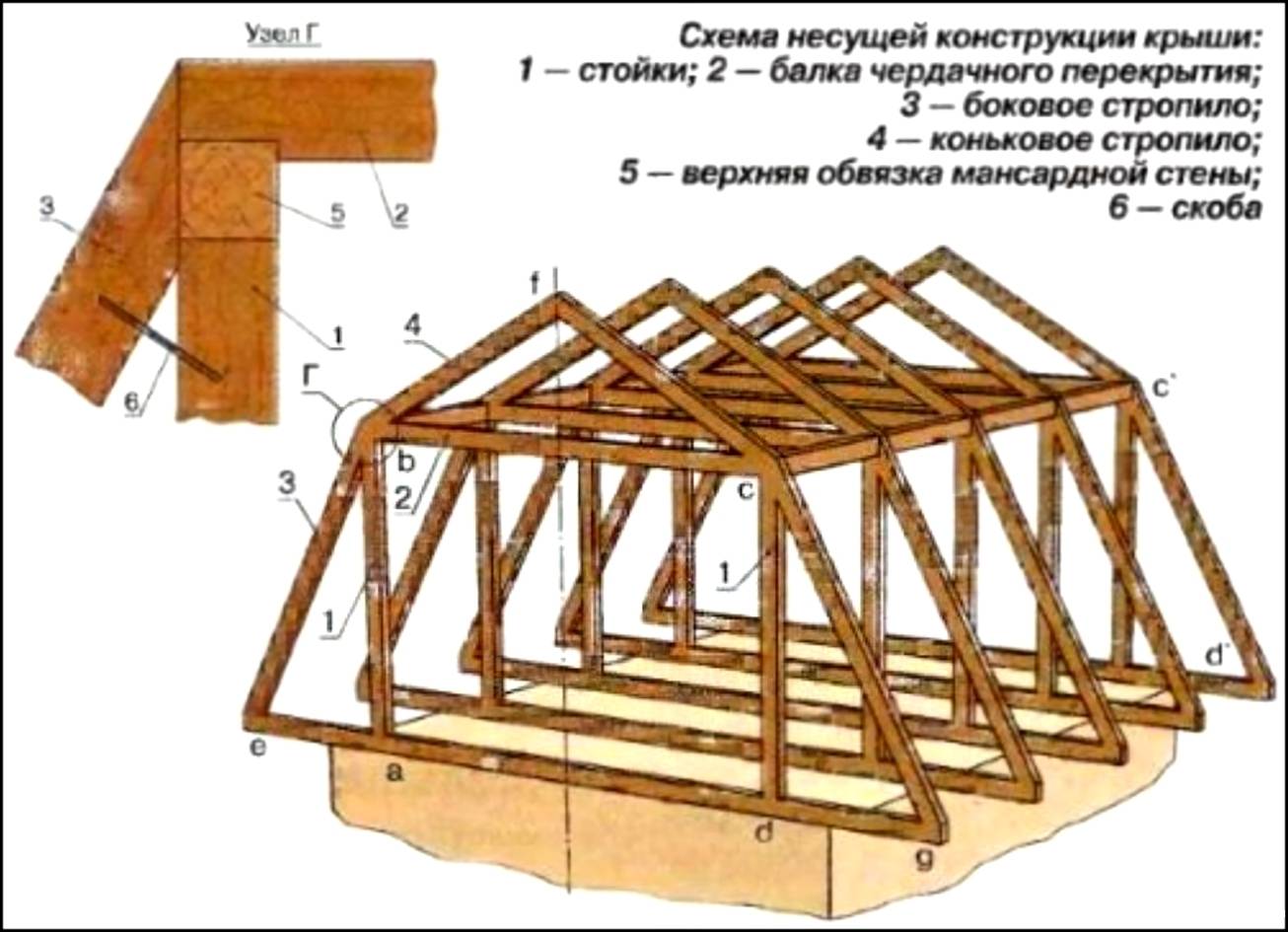

Стропильная система примерно выглядит следующим образом как на фото:

Стропильная система мансардной крыши

Совет! Чтобы мансардная крыша была максимально прочно закреплена на коробке дома, мауэрлат дополнительно усиливаются металлическими элементами.

Крепление мауэрлата

Итак, устройство мансардной крыши частного дома начинается с установки мауэрлата. При этом желательно проложить гидроизоляционный материал между балкой и стеной. Далее к мауэрлату крепятся стропила следующим образом:

Чтобы разгрузить стропила нижнего ската устанавливают боковые внутренние прогоны. Основная стропильная система называется «фермой» (шаблоны). Установить ее можно двумя способами: собрать на земле и поднять на коробку, либо собирать наверху.

Самое трудоемкое мероприятие – изготовить и смонтировать первый шаблон и последний. Далее уже по заданным размерам при помощи строительного уровня и натянутых нитей устанавливаются следующие конструкции. При монтаже классической мансарды нужно ориентироваться на 3 точки: мауэрлат, стык скатов и конек.

Крепление стропил к опорному брусу

Естественно, что все линии должны быть четко выверены и располагаться под одним углом. Шаг шаблонов рассчитывается исходя из будущих ветровых и снеговых нагрузок и возможностей коробки дома. Чем чаще – тем лучше, однако следует учитывать итоговый вес на несущие стены строения.

После окончания установки фермы приступают к обрешетке, как показано на видео в этой статье. Это поперечные брусья, которые придают жесткость системе.

Далее на обрешет устраивается «кровельный пирог», состоящий из нескольких слоев:

Пароизоляция.
Утеплитель.
Гидроизоляция.
Дублирующий (контр) обрешетки.
Кровельный материал.

Пароизоляционный материал прибивается или «пристреливается» к обрешетке стропил. Далее идет утеплитель, сверху крепится гидроизоляция, контробрешет и последний этап – кровельный материал. Внутреннее пространство мансарды также необходимо утеплить и изолировать. Далее можно приступать к отделке стен и потолка.

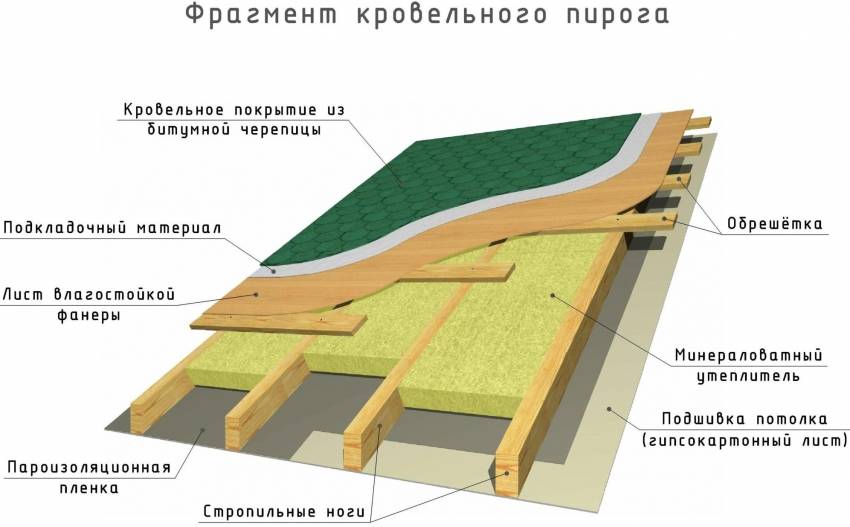

Кровельный пирог крыши

Совет! Перед монтажом стропильной системы нужно продумать, где будут располагаться окна, чтобы не пришлось впоследствии нарушать целостность конструкции.

Следует учесть, что стропильная система сделана из досок, соответственно подвержена разрушительному влиянию влажности, грибков, насекомых. Поэтому нужно обязательно обработать древесину антибактериальными составами, грунтовками.

Также требуется обратить внимание на устройство хорошей вентиляции. Особенно, если на мансарде не планируются окна

Самый простой способ – установить стеновые приточные клапаны. Или использовать при наличии окон современный вариант воздухообмена: установить стеклопакеты с вмонтированными вентиляционными каналами.

Схема устройства вентилируемого окна

Устройство мансардной крыши

Основными требованиями при сооружении мансардной крыши являются прочность и устойчивость. Именно по этой причине следует производить детальный инженерный расчет, при котором учитываются все нагрузки на конструкцию.

Чаще всего для сооружения мансардных этажей применяются брусья из дерева, поэтому первоначально нужно уделить особое внимание пожарной безопасности будущей кровли.
Опираясь на строительные нормативы необходимо отрегулировать расположение дымоходных каналов, а также произвести специальную обработку конструкций антисептическими растворами и другими средствами. Конструкция мансардной крыши:

Конструкция мансардной крыши:

изоляционный слой, состоящий из шумо-, звуко-, паро-, гидро- и теплоизоляции;
внутренние опоры (вертикальные балки);
диагональные связи;
мауэрлат (балки, которые уложены по периметру внешних стен и связанные с ними);
стропила (являются основными ребрами жесткости крыши, бывают висячие и наслонные);
коньковый прогон;
обрешетка (доски из дерева, к которым фиксируется кровля, а также изоляционные стройматериалы);
кровля.

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Вот вам на выбор ряд кровельный материалов:

Металлочерепица;
Профнастил;
Шифер;
Мягкая кровля;
Черепица.

Этот список можно продолжить, выбор в любом случае останется за вами.

Для установки любой из этих кровель, требуется собственная конструкция стропил. В первую очередь из-за веса. Так, например шифер или цементная черепица весьма тяжелые, поэтому требуют дополнительного укрепления основы.

Металлочерепица легкий материал, но подвержена коррозии со временем, поэтому в местности, где идут частые осадки это не лучший выбор.

Кровельный материал

Что потребуется для работы?

Материалы для постройки крыши

Конструкция крыши дома с мансардой включает опорные брусья-мауэрлаты на несущих стенах, стропила, опирающиеся на стойки, обрешетку с кровлей, а также внутреннюю отделку с теплоизоляционным слоем. Для сборки всей этой системы нам необходимы строительные материалы.

Базовый перечень материалов для мансардной кровли:

Инструменты, приспособления и оснащение мастера

При постройке мансардной кровли своими руками наш главный инструмент — это толковый помощник. Работать придется с длинными и тяжелыми деталями, да еще и на высоте, так что в одиночку будет очень неудобно. Потому вторая пара рук определенно не повредит.

Основной набор инструментов для работы

Но и без обязательного набора инструментов не обойтись. Будут нужны:

Пилы по дереву (одна для работы с большими деталями, другая — для подгонки по месту).
Дрель со сверлами разного диаметра.
Шуруповерт (по одному на мастера).
Уровни (лазерный и водяной).
Рулетки и отвесы.
Плотницкий топор (очень удобно вырубать пазы в месте крепления стропильных ног к мауэрлату и на других деталях).
Кисти или распылители для гидроизоляционных работ и антисептирования.

Необходимое оснащение:

При перемещении по кровле используем специальные трапы

Лестницы для подъема и спуска.
Подмости и леса для работ вдоль карнизов.
Навесные трапы с коньковым креплением для перемещения по скатам кровли.
Страховочные системы для защиты от падения.
Легкие стремянки, которые мы будем использовать при выполнении работ внутри мансарды.

Все работы выполняем только со страховкой — как на этом фото

Что касается снаряжения мастеров, то необходимый минимум — удобная обувь, перчатки и прочный комбинезон, плюс очки и респиратор при выполнении «пыльных» операций.

Полезное видео

В данном видео вы узнаете как собрать мансардную крышу:

Крыша – наиболее проблемный участок строительства при сооружении дома

Именно поэтому чтобы сделать правильный выбор приходится принимать во внимание не только желания хозяев, но и технические особенности здания

Сегодня в стремлении максимально эффективно задействовать пространство многие обустраивают крышу в виде мансарды. По сути своей мансарда — это переоборудованный чердак, поэтому следует быть готовым к небольшому переоборудованию в теплоизоляционном слое кровли.

В целом же, возведение мансардной крыши почти ничем не отличается от иного ее строительства, однако в силу особых эксплуатационных характеристик, она должна отвечать ряду требований:

согласно нормативной документации, мансарда — помещение, которое находится в пространстве чердака, фасад которого представляет собой наклонную поверхность;
линия, на которой происходит пересечение крыши и плоскости фасадной стены, должна находиться на высоте до 150 см от уровня пола;
мансарда может занимать все помещение либо его часть;
планировка комнат на мансардном этаже связана с нижерасположенными помещениями и конструкцией самого здания.

Типы мансардных крыш:

мансарды двухуровневые;
мансарды с антресольным этажом;
мансарды одноуровневые.

Также в зависимости от конструктивных характеристик здания применяется несколько стандартных решений для строительства крыши:

1. Мансардная двухуровневая крыша со смешанным типом опоры

Такие крыши наиболее сложны при возведении и проектировании. Чаще всего создается комплексный проект вместе с домом по причине разноуровневого расположения комнат.

2. Крыша двухскатная для одноуровневой мансарды

Данный вариант представляет собой стандартную двухскатную крышу, под которой создается мансарда. В процессе ее сооружения и проектирования не возникает огромных трудностей в силу простоты работы и расчетов конструкции. Однако недостатком такой крыши является небольшое внутреннее пространство мансарды с достаточно низким потолком.

3. Мансардная одноуровневая с выносными консолями крыша

Такого типа конструкция достаточно сложная при строительстве, однако вертикальные полноценные окна и просторное помещение компенсируют все недостатки при строительстве и проектировании. Особенностью данной мансарды является ее небольшое смещение за пределы одной из сторон дома. Крыша же больше напоминает односкатную.

4. Двухскатная ломаная крыша для одноуровневого типа мансарды

Если сравнивать этот вид крыши с обычной двускатной, то в ломаной конструкции применяются четыре скатные плоскости, которые находятся под разными углами. Такой тип конструкции крыши немного сложнее в сооружении и проектировании, однако, его неоспоримым преимуществом является полноразмерное большое внутреннее помещение.

Мансардная крыша своими руками. Основные правила возведения мансардных этажей

Как и в любом строительстве, в сооружении мансард есть перечень правил, нарушение которых недопустимо. В противном случае, конструкция будет не прочной, а ее срок безопасной эксплуатации — не долгим, что в жилищном строительстве недопустимо.

Для того чтобы стропильная система была надежной:

Сечение брусьев для конструкции должно быть не менее 125х125 мм.
Дерево должно быть хорошо высушенным, допускается его влажность не более 10%. Также обязательным условием является обработка всех элементов противогрибковыми и противопожарными составами.
Для изготовления элементов крыши лучше использовать хвойные породы дерева. Они содержат в себе хвойные смолы, которые являются природной антисептической пропиткой.
В местах соприкосновения стропильной системы со стенами обязательно должны использоваться изоляторы влаги. Наиболее оптимальным для этого является использование гидростеклоизола или рубероида.

Соединение элементов стропильной системы производится при помощи мощных стальных скоб. Часто такое соединение дублируется при помощи проволоки большого диаметра.

Все работы следует выполнять четко по установленному проекту. При этом для работ на высоте обязательным является использование средств индивидуальной защиты – монтажных поясов, которые должны быть застроплены за натянутый фал.

Важные правила при утеплении мансардной крыши

Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

Схема устройства кровельного пирога

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения

Виды мансардных крыш

Односкатная крыша. Несущие стены служат креплением для наклонной плоскости. Это, пожалуй, самая простая вариация. Она не требует каких-либо особенных специфик для ее исполнения. Ее привилегией являются минимальные расходы, которые не требуют больших капиталовложений.
Двускатная крыша. В данном варианте, кровля обеспечена двумя скатами, расходящимися в противоположные стороны.
Вальмовая крыша или наполовину вальмовая (полувальмовая). В таком случае, присутствует четыре ската. В данном случае вам открывается возможность наиболее максимально использовать образовавшееся пространство мансарды.
Ломанная крыша. Это модификация крыши в два ската. Такое видоизменение конструкции считается одним из наиболее удачных и практичных. Особенно широко его используют для небольших и маленьких домов. Его незаменимая привилегия – создание предельно большого и просторного размера внутренних комнат. Для такого типа кровли обязательно требуются дополнительные денежные расходы, поскольку здесь монтаж будет более сложный и замысловатый.
Крыши, в форме конусов, куполов, пирамид. Это наиболее дорогой и сложный вид. Его широко употребляют для тех домов, которые выделяются своей непростой проектировкой и конфигурацией.

Виды мансардных крыш

Типы мансард можно разделить на две категории:

Одноуровневые – они сочетаются с двускатной и ломаной крышей. Кроме того, они могут иметь выносные модильоны.
Двухуровневые – возникают, вследствие сочетания различных по типу опор.

Основное задание – четко и без каких угодно отклонений, рассчитать все возможные нагрузки при постройке и, естественно, далее при пользовании.

ВНИМАНИЕ!
Для того, чтобы вы смогли определиться, нужна ли вам мансардная крыша, очень важно ознакомиться со всеми ее достоинствами. Такое незаурядное построение насчитывает целый ряд преимуществ и плюсов, которые делают его таким широко распространенным.

Достоинства:

Значительно приумножают площадь помещения, которую можно использовать с большой пользой.
Эта удивительная конструкция позволит вам сэкономить немало территории, тем самым уменьшая общую площадь застройки.
Это всегда возможность расширить дом. Мансарду вполне реально достроить, в уже существующий дом.
Быстрота всех процессов построения. Вам не придется ждать несколько лет, пока выстоит фундамент, как в случае, если вы хотите построить хороший доброкачественный дом, который будет служить вам, вашим детям и внукам.
Доступная стоимость. Вы волне можете себе позволить такую роскошь, если захотите. Данная конструкция не будет стоять сумасшедших денег.
Удивительный, привлекательный и нестандартный внешний вид. Такая постройка прекрасно дополнит ваш дом и сделает его еще богаче и привлекательнее.

Конечно же, как и все, что нас окружает, имея достоинства, к сожалению, имеются и недостатки

Их важно учесть

Недостатки:

Потолки скошенных форм. Это устройство не всегда всем подходит и нравится. Они создают некое своеобразие пространства, которое не во всех случаях удобно для жильцов.
Дорогостоящие окна для мансард. Увы, но такие окна стоят в разы больше обычных.
Отсутствие чердачной комнаты. Имея дополнительные симпатичные комнаты для себя, своей семьи и гостей, вы можете позабыть о чердачной комнате, куда можно складывать тоннами всевозможные вещи.
Первосортная теплоизоляция. Без нее никак не обойтись, если ваш дом имеет мансардную крышу.
Высококачественная гидроизоляция. Она нужна для поддержания подходящего уровня влажности во всем помещении.

Рассматривая предложение мансардной крыши, обязательно обратите внимание на все позитивные и негативные его стороны. Виды мансардных крыш частных домов: фото вариантов ниже

Виды мансардных крыш частных домов: фото вариантов ниже.

Двускатная крыша мансардного типа варианты

Четырехскатные мансардные крыши частных домов

Односкатная мансардная крыша

Укладка кровельного пирога

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка. Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке, поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

Кровля крыши

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Расчет мансардной крыши, угол уклона и выбор материалов

Отметим, что на уклон мансардных скатов влияют кровельные материалы и схема их монтажа, но главным образом, уклоны зависят от географии строительства. В снежных района следует устраивать крутые крыши с маленьким свесом, в южных и почти бесснежных районах можно сделать маленький уклон и свес побольше. Если в регионе сильные порывы ветра, то крыша должна быть пологой, что уменьшит парусность кровли.

Стандартная схема мансардной крыши, такое расположение стропил позволяет максимально полезно использовать площадь чердачного этажа

Таким образом, расчет уклона мансардной крыши базируется на отправных точках:

желаемая высота внутреннего помещения мансарды;
архитектурное решение;
в какой климатической зоне находится объект;
какой кровельный материал будет использоваться.

Оптимально, если двускатная крыша мансарды наклонена на 45о и выше, а классическая ломаная мансардная крыша своими руками имеет уклон нижних скатов 60о, верхних 30о. Такие уклоны позволяют создать внутри удобное для проживания помещение, если грамотно продумать интерьер мансарды.

Крыши домов с мансардой, фото преимуществ и недостатков внутреннего пространства при разном типе крыш

Классическая ломаная мансардная крыша своими руками, помимо стропил, предусматривают в конструкции стойки, подкосы, затяжки, подвесы. Размер сечения конструктивных элементов вычисляется при расчете стропильной системы.

Как построить мансардную крышу, оптимальные пропорции крыши относительно ширины дома

Максимальная нагрузка от осадков на кровлю достигается при уклоне крыши в 30о, при 45о дождь и снег не задерживаются.

Таблица, как зависит выбор кровельного материала от угла наклона скатов мансардной крыши

Чтобы рассчитать угол наклона индивидуально, прежде следует определиться, на какой высоте будет крепиться конек. Допустим:

ширина торца (фронтона) 10 м, делим пополам: 8/2=4;
оптимальная высота крыши в коньке 2,4 м.

Здесь нам потребуется школьный курс геометрии: Синус угла в прямоугольном треугольнике равен отношению прилежащего катета к противолежащему катету:

Sin В = 4/2,4 = 1,67

Открываем таблицу Брадиса и видим, что такому значению синуса соответствует угол приблизительно в 59о, округляем значение. Таким образом, наш искомый угол наклона ската приблизительно 60о.

Как сделать мансардную крышу из металлочерепицы: краткое описание

Мансардная крыша на основе металлочерепицы отличается ломаной линией ската, два из них расходятся вниз под небольшим углом от центрального конька и переходят к двум нижним. Благодаря такой конструкции объем под кровлей может быть максимально задействован.

Ломаная крыша своими руками может быть создана под вполне обустроенное жилое помещение на мансарде, также помещение на втором этаже загородного дома может быть использовано в качестве творческой студии, игровой комнаты или комнаты для гостей.

Строительство двускатной ломаной крыши будет нелегким, но вальмовую крышу построить своими руками куда сложнее. Даже внешняя громоздкость ломаной крыши станет ее преимуществом, если представить ее как элемент дизайна строения.

А если подобрать правильно материал для кровли, то можно даже визуально уменьшить ее габариты. Кроме того, следует учитывать, что ломаная крыша будет органично вписываться в дизайн дома в виде квадрата. А если строение длинное и узкое, то мансарда под ломаной крышей не сможет быть задействована в полной мере под жилое дополнительное помещение.

Для постройки ломанной мансардной крыши, следует провести такие расчеты:

вес кровли;
ожидаемая нагрузка от снежного покрова;
вес обрешетки и контробрешетки;
вес паро- и гидроизоляционных материалов;
вес утеплителя;
общая длина пролета;
углы скатов;
шаг обрешетки и стропил;
возможные периодические нагрузки.

Технология строительства помещения чердачного типа

Технология строительства мансарды заключается в качественном и последовательном выполнении таких работ:

Разработка проекта строительства мансардного этажа или его переоборудования.
Демонтаж старых кровельных конструкций.
Укрепление стеновых конструкций верхнего этажа.
Устройство гидроизоляции и теплоизоляции потолочных перекрытий.
Строительство торцевых стен мансардного помещения.
Возведение мансардной кровли, ее утепление и отделка.
Установка чердачных окон.
Обустройство нового жилого помещения.

Для работы понадобится приобрести материалы и инструменты. Обычно необходимо иметь стеновые панели (или другой материал) для обшивки торцевых стен чердачного помещения, теплоизоляционные материалы для стен и скатной кровли, кровельные материалы, балки для конструкции кровли, отделочные материалы и т. д.

После подготовки всего, что потребуется для строительства, разработки проекта можно начинать основные работы. Сначала необходимо сделать каркас для крыши. Стропила можно сделать из брусьев размером 50х150 см. Конструкцию необходимо хорошо закрепить, установить стропы, опорные блоки, возвести стены мансарды и установить стропила. Стропильная конструкция должна быть смонтирована надежно и точно. После этого устанавливают ступенчатые скосы стен, перегородки мансардного помещения, и выполняются работы по утеплению и гидроизоляции чердака. Далее следует соорудить обрешетку для крыши мансарды, уложить теплоизолятор на нее, укрепить его и потом отделать крышу кровельным материалом. После этого выполняется установка дверей и окон, внутренняя отделка и обустройство помещения.

Крыша мансарды

Для того чтобы понимать, как сделать крышу на мансарде правильно, не лишними будут знания об особенностях такого помещения. Протечки в крыше и другие дефекты кровли скажутся негативно на всем здании в значительно большей степени, чем те же дефекты обычной чердачной крыши. В этом случае вода будет поступать в жилую комнату, что, скорее всего, приведет к ремонту помещения.

Основной особенностью мансардной кровли является то, что она подвергается воздействию влаги как снаружи и сверху (снег, дождь и т. д.), так и снизу (образование конденсата из влаги воздуха жилых помещений нижних этажей). Для устранения этой проблемы технология строительства мансарды предусматривает устройство специального парозащитного слоя, который препятствует проникновению влажного и теплого воздуха из жилых комнат к черепице.

Также необходимо под кровельным материалом сделать гидроизоляцию и обеспечить достаточное проветривание крыши чердачного пространства. В качестве кровельного покрытия можно использовать мягкую битумную черепицу или металлочерепицу.

Мансардная крыша своими руками пошагово + видео

Стропильная система мансардной крыши: инструкция

Устройство мансардной крыши

Виды кровельных материалов и их монтаж
