Технические особенности
Идеальный диаметр труб для резки составляет от 5 до 30 см, если объем вашей трубы больше или меньше этих показателей, то лучше обратиться к специалисту. Помните, что резка труб в холодную или жаркую погоду может обернуться плачевными последствиями. Металлопластиковые трубы очень сильно зависят от температуры и, если вы поместите места для резки при очень жаркой погоде, то эта метка может сместиться под воздействием температуры, и тогда вы рискуете отрезать лишний кусок трубы. Прежде чем резать, нужно либо дождаться правильной температуры, либо создать её самому.
Резка металлопластиковых труб довольно сильно похожа на резку полипропиленовых труб. Если у вас нет подходящих инструментов, то металлопластиковые трубы может срезать практически чем угодно , хоть ножовкой, но лучше это сделать специальными инструментами. Также может подойти и обычный нож с зубцами. Еще нужно учитывать особенности той трубы, что вы собираетесь резать.
Если вам нужно срезать трубу для того, чтобы полностью демонтировать ее, то для этого можно использовать практически любые подручные инструменты, но если вы хотите заменить ее другой трубой, например: разрезать часть трубы и вставить на место другую, лучше использовать специальные ножницы, которые были описаны в первом абзаце.
При резке металлопластиковых труб нужно учитывать деформацию не только от температуры, но и от физических факторов. Если вы будете слишком много усилий прикладывать при резке, то по трубе могут разойтись трещины. Конечно, в отличие от металлических труб, металлопластиковые более гибкие, но они также более подвержены разного рода специфическим деформациям. Также, перед тем как резать трубу, нужно посмотреть ее характеристики. Если вы имеете в распоряжении документы, которые вы получили в момент покупки трубы, можно проверить её характеристики.
Если доля металла в трубе больше, чем пластиката, то для резки вам понадобится любое приспособление, которое подразумевает меньше трения. Если же в трубе больше пластика, то вам необходимо будет резать в более быстром темпе. Вы должны иметь ввиду, что стандартной процедурой при резке является проверка на то, не используется ли труба в данный момент, будь то для перемещение воды или газа. После резки вы должны будете продуть трубу или промыть ее (в зависимости от предназначения трубы), в противном случае в ней может остаться какой-нибудь мелкий мусор, что в конечном итог приведет к поломке, как самой трубы, так и того, объекта, что к ней подключен.
Металлопластиковыми трубами электронная резка не слишком подходит в связи с особыми техническими особенностями. Для резки можно вполне обойтись обычными ручными приспособлениями. Если вы хотите добиться максимальный эффективности при резки, то лучше используйте ребристое лезвие, смазанное машинным маслом.
Это интересно: Чистка трубы дымохода в частном доме — эффективные методы и средства
Как выбрать подходящий инструмент
При выборе трубореза учитывают следующие факторы:
Стандартные ножницы, пистолеты выбирают для резки ПП труб диаметром до 40 мм включительно, используемых в водопроводных магистралях. Если планируется постоянно резать трубы большего размера, для этих целей подбирают ручной роликовый труборез.
Большинство недорогих китайских и отечественных труборезов имеют корпус из бюджетных материалов — силумина (сплава алюминия с кремнием), дюралюминия, отличающихся низкой прочностью и пластичностью. Реже встречается резаки из стали, и хотя они имеют более высокий вес, вероятность их неподлежащего ремонту повреждения намного ниже, чем у легких алюминиевых сплавов
Поэтому практичнее приобретать инструмент из легированной инструментальной стали.
Также при покупке следует обратить внимание на толщину ножа. Дело в том, что при резке тонким лезвием повышается вероятность его ухода в сторону и получения среза с углом, отличающимся от 90 градусов.
Лучший материал выполнения лезвия — нержавеющая сталь с высоким коэффициентом твердости, его кромка обычно имеет вид тупого угла с острием посередине.
Инструмент должен иметь удобную опору с шириной губок по разные стороны от прорези около 15 мм
Дело в том, что именно на такую глубину труба обычно погружается в фасонные детали при пайке, то есть сделав точную отметку ее длины и подведя риску к краю опорной площадки, получают после обрезания точный размер заготовки с учетом глубины ее погружения после пайки.
Хотя рез ножницами с храповым механизмом происходит дольше, ими проще обрезать заготовку точно под углом 90 градусов — нож постепенно подводят к оболочке и придавливают ее к упору, отслеживая точное расположение под прямым углом, а после этого нажимают на ручки, начиная рез. В пружинной модификации рез проводят сразу одним движением руки и при малейшей ошибке его невозможно исправить, часто угол среза будет отличаться от 90 градусов.
Рис. 8 Резка сабельной пилой
Преимущество моделей с храповым механизмом состоит в прикладывании меньшего усилия, то есть любую подходящую по размерам трубу можно обрезать одной рукой. Если используется пружинные приспособления, для обрезания деталей в 25 мм и более приходится прикладывать усилия двух рук. Поэтому некоторые мастера приобретают два типа ножниц — пружинные для скоростной резки труб одним движением в 16, 20 мм и храповые модификации для обрезания 25, 32 и 40 мм заготовок.
При покупке приспособления лучше взять образец ПП трубы диаметром 40 мм с собой — в некачественно выполненном инструменте деталь не всегда помещается или нормально ложится в полукруглые направляющие.
Не следует выбирать инструмент со слишком маленькими ручками — им неудобно работать, а из-за короткого рычага потребуется прикладывание большего усилия
Резак лучше подбирать по размерам своей ладони, он должен удобно лежать в руке и иметь рельефную с антискользящим покрытием (прорезиненную) ручку.
Ножницы являются профессиональным инструментом, поэтому при выборе обращают внимание на производителя. На рынке неплохо зарекомендовали себя бренды Rems, Gross, Valtec, Rothenberger, Milwaukee, многие мастера отмечают отличное соотношение цены и качества в турецкой продукции.
Любые заводские приспособления для резки полипропиленовых труб относят к профессиональному инструменту, их покупают специалисты, занимающиеся монтажом водопроводных и канализационных систем в больших объемах
Если позволяют финансовые средства, лучше приобрести электроинструмент — это позволит сэкономить рабочее время и физические силы, что в конечном итоге окупит его более высокую стоимость.
Покупая ножницы, особенно китайского производства, не следует слишком доверять указанным в инструкции трубным параметрам, с которыми они могут работать. Реально все китайские ножницы могут обрезать трубы размерами до 25 мм включительно, для раскроя 32 или 40 мм заготовок потребуется более дорогой и прочный инструмент (в китайских часто ломаются алюминиевые ручки, пружины возвратного механизма).
Рис. 9 Устройство храповых ножниц
1 Makita JS1602
Всемирно известная фирма Makita представляет электрическую модель ножниц по металлу JS1602, которая отличается удобством и самой высокой производительностью. Оптимальной эффективности инструмента удалось достичь благодаря возможности осуществлять до 4000 ход/мин при наличии мощного и выносливого двигателя. Конструкционная особенность лезвий обеспечивает ровный край и отсутствие отходов во время работы данными ножницами. При этом режущие элементы легко заменяемы и имеют по 4 режущие кромки, что позволяет не прерывать процесс и продолжать резать также качественно уже затупленными лезвиями.
Отличительной особенностью ножниц Makita JS1602 является встроенный измеритель толщины металла, максимальный показатель которой не должен превышать 2,5 мм для алюминия и 0,8 мм для твердой стали. Данная модель отличается лучшей маневренностью и отлично справляется с задачей фигурных вырезов, минимальный радиус которых составляет 30 мм. При этом ножницы весьма удобны в использовании благодаря легкому весу и эргономичному дизайну.
Обновлено: 8-10-2019
Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!
Инструкция по применению
Как пользоваться ручными ножницами:
Отмерить отрезки труб и сделать соответствующие отметки. Поместить участок трубы в приспособление, разместив его таким образом, чтобы лезвие располагалось над меткой. Можно предварительно самостоятельно сделать небольшой разрез . Плавным, но сильным движением нажимаем на рукоять трубореза
Труба должна быть размещена точно перпендикулярно, важно следить, чтобы не было случайной смены расположения. После разрезания проводят обработку концов трубы, если это необходимо. Таким образом, выбор инструмента для разрезания труб требует времени и предварительной подготовки и должен обладать малым весом
Требуется в первую очередь узнать диаметр и длину трубопровода
Таким образом, выбор инструмента для разрезания труб требует времени и предварительной подготовки и должен обладать малым весом. Требуется в первую очередь узнать диаметр и длину трубопровода.
Для определения производителя воспользуйтесь рейтингом известных фирм, их продукция будет качественно функционировать. Также перед началом процедуры рекомендуется ознакомиться с видео уроком, как ровно отрезать трубу.
Смотреть видео
Как разметить и отрезать трубу ровно. Разметка труб.
Watch this video on YouTube
Как выбрать?
При выборе подходящего инструмента для резки полипропиленовых труб необходимо оценивать технические характеристики и функциональность каждого варианта. Приборы могут различаться по некоторым конструктивным особенностям, цене и качеству.
Осматривая инструмент в магазине, следует обратить внимание на его основные параметры
Качество лезвия. Желательно, чтобы данный элемент был сделан из нержавеющей стали
Немаловажно и значение угла заточки детали, которое должно составлять 30 градусов.
Ручка прибора. Она должна удобно ложиться в руку
В противном случае выполнить качественную резку труб будет довольно тяжело. Удобнее всего работать с инструментом, рукоятки которого прорезинены.
Надежность опоры для труб. Данный элемент должен быть устойчивым и довольно широким. В противном случае труба будет плохо фиксироваться между опорой и рейкой с лезвием, что приведет к неровному сечению.
Желательно чтобы прибор был оснащен автоматическим отводом опоры и рейки с лезвием, чтобы данные элементы после резки возвращались в открытое положение.
Еще одним важным фактором, влияющим на выбор ножниц, является диаметр труб. По размеру и некоторым характеристикам полипропиленовые трубы, для работы с которыми необходимы специальные ножницы, можно разделить на несколько видов.
- PN 10 – такие изделия предназначены для систем холодного водоснабжения, а также для пола с подогревом. Подобные трубы могут выдерживать воздействие температур теплоносителя в пределах 45 градусов и давление не более 1 Мпа.
- PN 16 – данная модификация используется для прокладки централизованного отопления. Давление внутри трубы при этом не должно быть слишком высоким.
- PN 20 – такая разновидность труб имеет универсальное назначение. Изделие допускается использовать для прокладки системы не только холодного водоснабжения, но и горячего. Изделия могут выдерживать внутреннее воздействие температур не более 80 градусов.
- Трубы PN 25 представляют собой изделия с покрытием из алюминиевой фольги. Данный материал обеспечивает возможность труб выдерживать воздействие высоких температур (95 градусов) и давление порядка 2,5 МПа.
Труборезы для пластиковых полипропиленовых, ПВХ труб – назначение и описание
Труборезы роликовые ручные телескопические для пластиковых полипропиленовых, полиэтиленовых, ПВХ труб применяются для резки круглых труб из пластика, полипропилена, полиэтилена, ПВХ. Резка осуществляется специальным круглым роликом, изготовленным из инструментальной стали. Телескопические труборезы получили название от телескопического суппорта, осуществляющего подачу ролика при резке. Суппорт приводится в действие вращением рукой рабочего лимба. Труба опирается на два опорных диска, а третий режущий ролик подводится подвижным суппортом к трубе и постепенно углубляясь производит отрезку. Одновременно рукой труборез вращают вокруг оси пластиковой или металлопластиковой трубы. В ручке трубореза имеется встроенный внешний и внутренний фаскосниматель. Фаскосниматель может быть откидным. Труборезы ручные роликовые телескопические для пластиковых труб применяются в коммунальных службах, промышленности при монтаже трубопроводных систем отопления, водоснабжения, а также пневматических и других систем различных установок. Наиболее популярны труборезы ручные роликовые для пластиковых полипропиленовых, полиэтиленовых, ПВХ труб таких торговых марок как General,Kraftool, Reed, Rothenberger (Ротенбергер), Rems (Ремс), Ridgid, Virax и др.
Труборез ручной роликовый для пластиковых, полипропиленовых, ПВХ труб видео
Все видео труборезов ручных роликовых для пластиковых, полипропиленовых, полиэтиленовых, ПВХ труб различных моделей доступны на видео канале.
Фото труборез ручной роликовый для пластиковых, полипропиленовых, ПВХ труб
Раздел фото каталога труборезы ручные роликовые для пластиковых, полипропиленовых, полиэтиленовых, ПВХ труб включает фотографии различных моделей.
Обзор труборезов ручных роликовых телескопических для пластиковых, полипропиленовых, полиэтиленовых, ПВХ труб содержит модели с основными техническими характеристиками ведущих мировых производителей. Информация представлена сводной таблицей труборезов следующих брендов General,Kraftool, Reed, Rothenberger (Ротенбергер), Rems (Ремс), Ridgid, Virax и др.
| Инструмент / бренд | Наименование | Масса, кг | Диаметр трубы, мм |
|---|---|---|---|
| Reed HPC12 | Труборез для пластиковых труб переносной | 45,5 | 125-350 |
| Reed HPC4 | труборез для пластиковых труб переносной | 7,1 | 63-125 |
| Reed HPC8TN | Труборез для пластиковых труб переносной | 15,7 | 90-225 |
| Reed PLAS (серия) | Труборез роторный для полиэтиленовых труб | спецификация | 110-800 |
| Reed TC1.6QP(VC) | Труборез для пластиковых труб роликовый ручной | 0,4 | 6-42 |
| Reed TC1QP(VC) | Труборез для пластиковых труб роликовый ручной | 0,3 | 3-33 |
| Reed TC2QP(VC) | Труборез для ПВХ труб роликовый ручной | 0,5 | 6-63 |
| Reed TC3Q6QP | Труборез для полиэтиленовых труб роликовый ручной | 1,1 | 10-90 |
| Reed TC3QP(VC) | Труборез для пластиковых труб роликовый ручной | 1,1 | 10-80 |
| Reed TC4Q6QP | Труборез для полиэтиленовых труб роликовый ручной | 1,3 | 48-114 |
| Reed TC4QP(VC) | Труборез для пластиковых труб роликовый ручной | 1,3 | 48-114 |
| Reed TC5QP(VC) | Труборез для пластиковых труб роликовый ручной телескопический | 1,4 | 63-125 |
| Reed TC6Q680PVC | Труборез для ПВХ труб роликовый телескопический | 1,8 | 102-168 |
| Reed TC6Q6QP | Труборез для пластиковых толстостенных труб ручной | 1,8 | 102-168 |
| Reed TC6Q8QP | Труборез для пластиковых толстостенных труб роликовый | 1,8 | 102-168 |
| Reed TC6QP(VC) | Труборез для пластиковых труб ручной телескопический | 1,8 | 102-168 |
| Reed TC8Q680PVC | Труборез для ПВХ труб ручной роликовый | 3,6 | 159-254 |
| Reed TC8QP(L) | Труборез для пластиковых труб роликовый | 3,6 | 159-254 |
| Rothenberger ROCUT 110 | Труборез-фаскосниматель для полипропиленовых, ПВХ труб ручной | 3,8 | 32-160 |
| Rothenberger ROCUT 160 | Труборез-фаскосниматель для пластиковых труб ручной | 5,6 | 32-160 |
| Rothenberger TS 125 PL | Труборез для полипропиленовых труб ручной | 1,6 | 50-125 |
| Rothenberger TS 168 PL | Труборез для полипропиленовых труб телескопический | 1,77 | 110-160 |
| Rothenberger TS 67 PL | Труборез для полипропиленовых труб роликовый | 0,71 | 6-67 |
| Rothenberger TC 42 PRO PVC | Труборез для ПВХ труб роликовый | 0,51 | 6-42 |
Как выбрать ножницы для труб
Для домашнего или случайного использования обычно используется механический труборез. При этом конструкция выбрана «экономичной и надежной». Чаще всего покупаются трещоточные ножницы. В принципе выбор оправданный. С ними работают даже начинающие профессионалы. Вам остается только выбрать подходящую модель.
Важные структурные компоненты ножниц для труб
В общем, следующие рекомендации могут быть предоставлены для выбора типа трубореза. Тонкостенная труба без армирования каким-либо материалом разрезается труборезом нормального качества или ножницами, независимо от конструкции. Ограничения по диаметру – 32 мм, толщина стенки – до 4-5 мм. Несколько трубок, какие? Да, все: металлопластик (МП), полиэтилен (PERT, PEX), поливинилхлорид (PVC), PVDF, полиэтилен низкого давления (HDPE), полипропилен (PP, PPR или PPR), также армированный стекловолокном, а также трубы малого диаметра (диаметр 16-20 мм), армированные алюминиевой фольгой. Для тех же труб, но диаметром от 4 мм и выше нужны более мощные ножницы. Они должны быть крупнее и «жестче» в сборке.
Какие ножницы лучше всего подходят для труб из ПВХ, ППР, ПЭТ, МП
Для армированного полипропилена и PEX диаметром 25-40 мм вам понадобится хороший роликовый резак, а для еще большего – гильотина или такие же роликовые ножницы, но профессиональной серии.
Технические характеристики
На этом этапе нет никаких сложностей. Вам нужно отслеживать два места:
- максимальный диаметр трубок, которые можно разрезать ножницами;
- какие трубы можно резать.
Внимательно изучите эти особенности. Жалко – купишь за пару тысяч ножницы для полипропиленовых труб, а потом выясняется, что полипропилен не режут.
В первую очередь смотрим, нужен ли нам тип материала порезов, затем обращаем внимание на диаметры
Кстати, для недорогого инструмента трубка заявленного наибольшего диаметра иногда просто не влезает в держатель. Так что вам нужно проверить. Если детали с собой нет, сравните размер режущей части с аналогичными. Размеры более-менее одинаковы? Хороший. Если те, которые вы выбрали, кажутся меньше, лучше отложить их в сторону.
Рамка
Корпус ножниц может быть изготовлен из силумина или другого аналогичного сплава и стали. Недорогие модели силумина могут сломаться, если сильно надавить при резке трубы большого диаметра. Итак, если брать силумин, то те, которые выглядят солидными и весят больше ста граммов. Давайте рассмотрим случай трещин, впадин, заусенцев – такие повреждения тоже бывают. Мы сразу откладываем их в сторону. Далее рассмотрим следующие признаки:
- Вам нужен прочный и мощный корпус.
- Люфта нет. Если новые ножницы ослабнут, разрез не будет гладким. А если и с ними работать, то руками все обязательно держать.
Чтобы работа была удобной, давайте рассмотрим корпус
- Широкая нижняя часть там, где подходит трубка. Чтобы срез получился ровным, ее нужно крепко держать. Если внизу есть только тонкая полоска, сделать это непросто. Так что следим за тем, чтобы нижняя «губа» была большой.
Рассмотрим ручки. Главное, чтобы они были удобными. Придется их сжать, чтобы убрать даже острые края, которые неудобно лежат в руке. Оптимальный вариант – прорезиненные или с резиновыми накладками. Но это уже сверхбюджетный сериал.
Что за лезвие это могло быть
Основной рабочей частью труборезных ножниц является лезвие. Он может быть изготовлен из инструментальной стали (более дешевая и мягкая сталь) и легированной стали (более дорогой и прочной). Как правило, лезвие из легированной стали может разрезать пластмассовые и медные трубы. Ножницы для труб из полипропилена имеют лезвие из инструментальной стали.
Тип стали – это еще не все. Вы должны смотреть на толщину лезвия. Если она тонкая, большого диаметра, срез уходит в сторону и разрезает трубу под углом. Но нужно что-то под углом 90°.
Механизм резака трубки пистолета
Чем толще лезвие, тем легче работать. Кстати, есть модели ножниц для полипропиленовых труб со съемным лезвием, есть такие, в которых лезвие и «шкала» храпового механизма – одно целое. Второй вариант более прочный. Чем меньше подключений, тем дольше срок службы.
Конструктивные особенности труборезов
Производители изготавливают ручные механические и электрические резаки для точного раскроя продукции из полипропилена.
Аккумуляторный резак для полипропиленовых труб
При выборе инструмента учитываются:
- Объем предстоящих работ.
- Качество лезвия. Оно должно быть создано из легированной стали.
- Минимальный и максимальный диаметр разрезаемых труб.
Режущее оборудование обычно создается с металлическим корпусом. Предпочтение у моделей из алюминия. Устройства с корпусом из стали отличаются большим весом.
Поэтому они менее удобны в работе. Тем более при резке труб ПП не нужно прикладывать больших усилий. Алюминиевые корпуса прекрасно выдерживают создаваемые нагрузки.
Выпускаются модели, у которых можно менять режущие части. При больших объемах работ применяется именно такой инструмент. При отсутствии возможности смены лезвия придется покупать новое приспособление. Этот нюанс не учитывается при разовых работах.
Гильотинные
Этот тип инструмента отличается простой конструкцией и способностью точно отрезать прямолинейные трубные детали. Выпускаются ручные и с электрическим приводом гильотинные модели. В конструкции оборудования присутствует лезвие, которое строго перпендикулярно опускается на трубу.
Большинство ручных приспособлений способны разрезать продукцию с диаметром до 70 мм. Выпускается также инструмент, позволяющий работать с деталями сечением 100-150 мм.
Такого диапазона вполне достаточно, чтобы выполнить монтаж водопровода и отопления в квартире или коттедже. Промышленные модели позволяют резать трубы большего диаметра.
Гильотинный труборез состоит из следующих основных частей:
- острое лезвие обычно с тефлоновым покрытием;
- зажим для трубного элемента, открывающийся снизу;
- ручка со штоком, позволяющим создавать плавно увеличивающееся давление.
Гильотинный инструмент не предназначен для выполнения работы в ускоренном режиме. Причиной этому служит шток, который после каждого реза приходится выкручивать в обратном направлении.

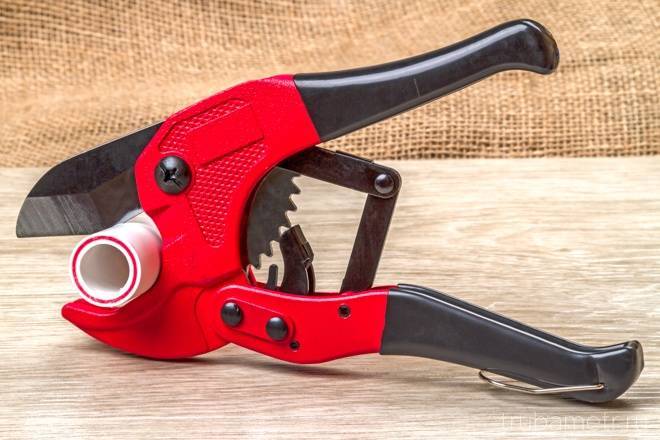

Храповые
Такие приспособления конструктивно похожи на ножницы. Устройства имеют две ручки и одно лезвие. В конструкции присутствует также полукруглый упор для размещения разрезаемой трубы.
Ножницы полипропиленовых труб
Храповый механизм — это трещотка. Он плавно двигает нож при минимальных прикладываемых усилиях. С помощью такого инструмента обычно разрезают трубы диаметром от 15 до 30 мм. Если лезвие тупое, изделие из полипропилена сминается.
При резком нажатии на храповый механизм может произойти деформация стенок трубных деталей. Поэтому работать с инструментом нужно максимально аккуратно. Также труборез держать строго перпендикулярно относительно оси.
Даже небольшое отклонение в сторону приведет к получению косого среза. В этом случае торец приходится подтачивать. Если же он еще и замят, тогда дополнительно используется калибратор для его расправления.
Храповые труборезы изготавливаются также в пистолетном исполнении. Такие модели, позволяют получать более ровный срез при еще меньших усилиях.
В их конструкции присутствует пружина, возвращающая нож в исходное положение. Пистолетные храповые труборезы подходят для нарезки трубных деталей с твердыми стенками большой толщины.
Роликовые
Устройства выполняются в форме крюка, внутри которого располагается один или несколько подвижных колесиков. Разрезаемая труба размещается именно на роликах.
Роликовый труборез для полипропиленовых труб
В конструкции также присутствует острое колесико. С его помощью выполняется раскрой деталей. Режущий ролик размещен на телескопическом удлинителе. Он выдвигается из рукоятки.
Разрез детали трубопровода осуществляется путем поворота роликового приспособления вокруг зажатой заготовки. Количество оборотов зависит от толщины стенок. При этом резец каждый раз подтягивается с помощью поворота винтового механизма.
Роликовый инструмент выполнят быструю резку полипропиленовых труб. Самое главное, точно установить резак на отмеченную линию реза.
Во время раскроя нельзя сильно прижимать ролик к полимерной поверхности. Иначе в материале образуются микротрещины. Из-за них уменьшаются прочностные характеристики, что приводит к образованию сколов.
Отрезать часть прямолинейной детали нужно плавно. Это правила необходимо строго соблюдать при работе с толстостенными трубами большого диаметра.
