Обратная засыпка пазух котлована: СНИП

Особенности засыпки и трамбовки грунта:

  • Для качественного выполнения трамбовки необходимо использовать специальную технику и оборудование, которые позволят добиться оптимальной плотности грунта и обеспечат долговечность строений и длительный срок службы коммуникаций;
  • В зависимости от имеющихся подъездов и доступа ко всем частям объекта для доставки грунта используют различную спецтехнику (автосамосвалы, экскаваторы и др.);
  • Выравнивание и уплотнение каждого слоя наполнителя во время обратной засыпки выполняется с помощью малогабаритных бульдозеров и небольших катков;
  • Выбор спецтехники для уплотнения грунта зависит от наличия свободного пространства для проведения работ или необходимости выполнить работы в сложных условиях с ограниченным пространством. Для этих целей могут использоваться трамбовки, самоходные и виброкатки, гидромеханические виброуплотнители и другая спецтехника;
  • Для засыпки грунта и его трамбовки в элементах фундамента, сообщающихся между собой, используют виброплиты. В стесненных условиях, когда не представляется возможности использовать другую технику, применяют ручные трамбовки;
  • Для того чтобы утрамбовать грунт в замкнутых пазухах, применяют подвесные грунтоуплотнители на кране;
  • Уплотнение грунта возле отдельных элементов фундамента или подземных коммуникаций проводят очень аккуратно, используя подходящее оборудование и технику (виброукатка, вибротрамбование, виброуплотнение с нагрузкой). Для этих целей применяют электротрамбовки, самопередвигающиеся виброплиты и специальные вибротрамбовки, катки разных типов и др. Проводится засыпка и трамбовка в районе отдельных элементов фундамента, а затем выполняется постепенная засыпка и уплотнение грунта между ними;
  • При засыпке пазух многоуровневых фундаментов сначала выполняются работы на нижних участках, а потом проводится засыпка и выравнивание грунта по всей поверхности котлована;
  • Обратную засыпку траншей следует выполнять только после принятия выполненных работ заказчиком. Засыпку последнего слоя в траншеях проводят с помощью экскаватора-планировщика;
  • Узкие проходы и стесненное пространство, в котором располагаются всевозможные коммуникации, засыпают песчаным грунтом. Если позволяет специфика строительства, проводится дополнительный полив и создается эффект гидронамыва, позволяющий добиться равномерного распределения грунта;
  • Метод обратной засыпки и выбор спецтехники зависят от архитектурных особенностей возводимых сооружений и наличия свободного пространства для проведения работ.

Соблюдение технологии, правильный выбор наполнителей для засыпки, методов трамбовки и спецтехники позволят избежать ошибок и значительно продлить срок службы коммуникаций и возводимых сооружений.

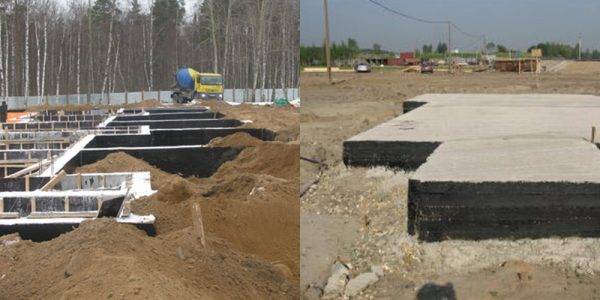

Смотрите фото

Обратная засыпка траншей в Санкт-Петербурге

На что влияет глубина грунтовых вод

Делать самостоятельно засыпку фундамента внутри строения следует после полного затвердевания цемента. Большую опасность представляет для строений весеннее половодье, которое значительно поднимает грунтовые воды на поверхность. В результате этого происходит вспучивание грунта, создавая давление в грунте, которое буквально выдавливает фундамент наверх при оттаивании верхних слоев почвы.

Выпучивание наблюдается в глинистых, торфяных и болотистых грунтах. Котлованы и траншеи для ленточных фундаментов следует копать ниже глубины промерзания в вашем регионе. Внутреннее пространство траншей следует засыпать песком на треть – пески и суглинки выпучиваются меньше. Если грунтовые воды на вашем участке находятся на глубине менее 2 метров, то котлованы делаются до 80 см глубиной.

Наружная засыпка фундамента

Наружный фундамент может быстро поддаваться вспучиванию из-за того, что его грани не защищены от холода. Грунт промерзает и начинает выдергивать бетонные конструкции. Во избежание этого необходимо также выполнять обсыпку фундамента снаружи. Данная проблема решается с помощью таких методов:

  • пазухи фундамента при обратной засыпке заполняются нерудными материалами: песчаной или щебенчатой оболочкой не менее двадцати сантиметров;
  • производится утепление отмостки;
  • выполняется теплоизоляция с использованием пенополистирола, полиэтиленовой пленки, листами ПСБ.

Основной слой теплоизоляции не попадает под повреждение благодаря мягкому полистиролу. В весенний период элементы конструкции возвращаются в первоначальное состояние, после того, как уменьшается почва в объемах. Из материалов для обсыпки наружной части используют песок, щебень. Нормальная эксплуатация требует определенной плотности оболочки, поэтому засыпка выполняется слоями и обязательно трамбуется. Песок не нужно поливать, чтобы не возникало опасности размывки нижних слоев. Он увлажняется перед укладкой. В случае высокого уровня грунтовых вод рекомендуется применять щебень.

Какие материалы нужно использовать для засыпки

Согласно требованиям СП, для производства обратных засыпок можно использовать:

  • крупнообломочный природный грунт;
  • песок;
  • глину;
  • незагрязнённые отходы промышленности.

Гранулометрический состав используемого для засыпки грунта всегда указывается в проекте, а его качество должно соответствовать требованиям, изложенным в своде правил. Например, грунт не должен содержать подверженных биологическому разложению растительных включений; строительного мусора; волокнистых элементов.

Содержание мёрзлых комков при засыпке наружных пазух не должно превышать 20%, а при засыпке во внутреннем контуре здания вообще не допускается. Снега и льда в грунте, предназначенном для обратной засыпки, не должно быть вообще, а его температура должна быть такой, чтобы обеспечить пластичное состояние до конца уплотнения.

В целом, грунты для обратных засыпок подразделяются на три типа:

  1. связные, с содержанием частиц глины до 12%;
  2. малосвязные (глина в количестве 4-11%);
  3. несвязные (глины меньше 3%).

Несвязный грунт лучше уплотняется, его можно применять вне зависимости от плотности и пластичности, естественной влажности, зернового состава и коэффициента фильтрации. Суглинок утрамбовать сложнее, но при отсутствии излишней влажности он обладает отличной несущей способностью.

Песок

Из всех видов грунтов песок обладает наилучшей влагопропускной способностью. Вода сквозь него уходит быстро, поэтому даже в при отрицательных температурах в нём не образуется лёд. Однако если материковый грунт на участке глинистый, использование для засыпки пазух котлована песка не лучшая идея. Вода просочится к подошве фундамента, и будет застаиваться, практически не просачиваясь глубже – в таком случае, по периметру здания нужно обязательно устраивать трубный дренаж.

В остальных случаях песок для обратной засыпки фундамента – идеальный вариант. Он экологичен и отлично уплотняется, в большинстве регионов вполне приемлемая цена. Важен только его зерновой состав: в песке могут быть и примеси глины, а их содержание не должно превышать 3%. Лучше всего использовать овражный или речной песок, в нём почти нет пылевидных примесей.

Глина

Глина, особенно жирная, отличается высокой плотностью, и, будучи хорошо утрамбованной, вообще не насыщается водой. А если нет влаги, то и грунт не подвержен сезонному вспучиванию. Чем меньше в глине примесей других грунтов, тем лучше. Чаще всего примесью является песок, хотя небольшое его количество идёт только на пользу. Благодаря песку глина при потере влаги меньше усаживается и трескается, но количество такой добавки должно быть не более 15%.

Глина является водоупорным материалом, поэтому её используют для обратной засыпки на участках с высоким уровнем грунтовых вод (в том числе верховодки), устраивая, так называемый, глиняный замок. Заготовку глины лучше произвести с осени: зимой в результате воздействия низких температур в ней разрушаются многие примеси, она хорошо увлажняется и становится пластичной. В противном случае, глину требуется залить водой за пару дней до начала работ по устройству замка.

Крупнообломочный грунт

Так как строительные правила предусматривают засыпку пазух фундаментов крупнообломочными грунтами, рассмотрим вкратце, что подразумевает этот термин. К таким грунтам относят не связанные между собой обломки скальных пород, в которых минимум половину объёма составляют элементы с фракцией более 2 мм.

Существует три категории таких грунтов, классифицирующихся по зерновому составу:

  1. Валунный. Минимум половина частиц фракцией более 200 мм. Его для обратной засыпки не применяют.
  2. Галечниковый, он же щебень. Больше половины частиц фракцией от 10 мм. Обратная отсыпка фундамента щебнем – идеальный вариант.
  3. Гравийный, чаще с неокатанными гранями. Может содержать до 40% песка, поэтому называют песчано-гравийной смесью (ПГС). Так же гравий может содержать до 30% глины – такая смесь не подходит для засыпки фундаментов, так как будет подвержена пучению.

Первоначальный грунт

Проще всего для любого застройщика было бы использовать для обратной засыпки фундамента грунт, вынутый при разработке котлована. Однако проще – это не значит лучше. На большей части территорий России в поверхностных слоях почв залегают либо суглинки, либо супеси, а они больше всего подвержены морозному пучению. Такая засыпка лишь создаст проблемы, поэтому, если строительство ведётся без предварительного анализа грунта, рисковать не советуем. Чем засыпать фундамент снаружи, рассказывалось выше.

Какие материалы лучше использовать для обратной засыпки фундамента

  1. Чаще всего возвратное заполнение пазух проводится с помощью грунта, который вынимали для формирования котлована. Однако практичнее будет использовать материалы лучше и плотнее, чем извлеченный грунт.
  2. При обратной засыпке глиной создается своеобразный глиняный замок, который преграждает путь сточным и талым водам, препятствуя их попаданию в зону фундамента. Рекомендуется использовать глину не в чистом виде, а в комбинации с каким-либо грунтом.
  3. На грунтах, подверженных сильному пучению, для обратной засыпки лучше всего использовать смесь щебня и песка, сквозь которую вода проходит без задержек. Это предотвращает ее замерзание в грунте, исключая его пучения. Но есть и минус такой смеси. Проходя сквозь засыпку, вода может скапливаться у подошвы фундамента, создавая угрозу для основания дома. Решить проблему в этом случае помогает обустройство дренажной системы.
  4. Реже всего для обратной засыпки фундамента используют чистый песок. Сложность применения этого материала заключается в том, что он должен иметь определенную влажность. Только в этом случае можно выполнить качественную засыпку.

Обратная засыпка песком

Использование песка для выполнения работ по обратной засыпке пазух фундамента требует соблюдения определенной технологии:

Обратная засыпка песком

  • Перед проведением работ необходимо провести подготовку материала. Для этого песок просеивают, удаляя мусор и крупные частицы.

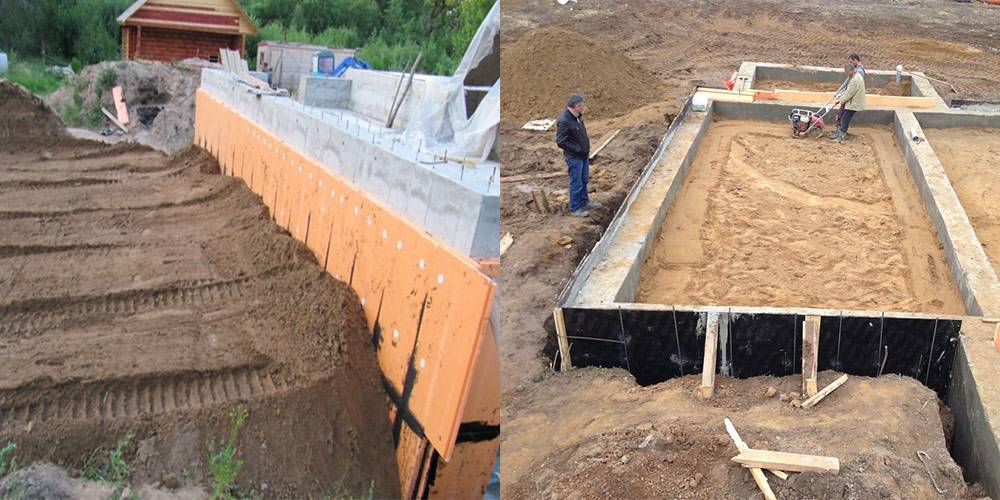

  • Далее начинают непосредственную засыпку. В пазухи засыпают песок слоем не более 30 см и тщательно утрамбовывают. Не стоит сыпать большое количество песка, так как можно не добиться качественного уплотнения.
  • Аналогичным образом засыпают второй и последующий слои, тщательно проводя их уплотнение.
  • Работу продолжают до достижения необходимого уровня.

Сам процесс не представляет никакой сложности, поэтому вполне может выполняться своими руками.

Выполнение обратной засыпки с помощью глины

Самым дешевым и доступным материалом, используемым для обратной засыпки фундамента, является глина. Чтобы избежать неприятных последствий, обратную засыпку глины необходимо проводить по определенным правилам:

Обратная засыпка глиной

  • Вначале готовят материал к работе. Глину очищают от строительного мусора и крупных элементов.
  • Засыпку фундамента глиной рекомендуется проводить небольшими порциями, чтобы качественно уплотнить грунт. При ручном уплотнении слой глины должен быть не больше 30 см. При использовании специальной техники слой глины можно увеличить до 50 см.
  • Начинать уплотнение глиняного слоя нужно от стен фундамента, постепенно двигаясь в сторону краев котлована или траншеи.
  • Закончив уплотнение первого слоя, переходят к следующему. При этом выполняются аналогичные действия.

Соблюдение правил обратной засыпки фундамента глиной позволить надежно защитить основание.

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) — комплексный организационно-технологический документ, разработанный на основе методов научной организации труда, предназначенный для использования при разработке Проектов производства работ (ППР), Проектов организации строительства (ПОС) и другой организационно-технологической документации в строительстве. ТТК может использоваться для правильной организации труда на строительном объекте, определения состава производственных операций, наиболее современных средств механизации и способов выполнения работ по конкретно заданной технологии. ТТК является составной частью Проектов производства работ (далее по тексту — ППР) и используется в составе ППР согласно МДС 12-81.2007. 1.2. В настоящей ТТК приведены указания по организации и технологии производства работ по обратной засыпке пазух котлована при возведении подвала жилого дома. Определён состав производственных операций, требования к контролю качества и приемке работ, плановая трудоёмкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда. 1.3. Нормативной базой для разработки технологической карты являются: — рабочие чертежи; — строительные нормы и правила (СНиП, СН, СП); — заводские инструкции и технические условия (ТУ); — нормы и расценки на строительно-монтажные работы (ГЭСН-2001, ЕНиР, ВНиР, ТНиР); — производственные нормы расхода материалов (НПРМ); — местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов. 1.4. Цель создания ТК — описание решений по организации и технологии производства строительно-монтажных работ по обратной засыпке пазух котлована при возведении подвала жилого дома с целью обеспечения высокого качества, а также: — снижение себестоимости; — сокращение продолжительности строительства; — обеспечение безопасности выполняемых работ; — организации ритмичной работы; — рациональное использование трудовых ресурсов и машин; — унификация технологических решений. 1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов строительно-монтажных работ (СНиП 3.01.01-85* «Организация строительного производства») по обратной засыпке пазух котлована при возведении подвала жилого дома. Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ. РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации. 1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объёмов работ, средств механизации, потребности в трудовых и материально-технических ресурсах. Порядок привязки ТТК к местным условиям: — рассмотрение материалов карты и выбор искомого варианта; — проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту; — корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением; — пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту; — оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами. 1.7. Типовая технологическая карта разработана на новое строительство и предназначена для инженерно-технических работников (производителей работ, мастеров) и рабочих на строительно-монтажных работах, выполняющих работы во III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства работ по обратной засыпке пазух котлована при возведении подвала жилого дома, с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ. Технологическая карта разработана на следующие объёмы работ: — обратная засыпка пазух котлована дренирующим грунтом V=100 м.

Обратной засыпка полости пазух – технология

Обратная засыпка пазух котлована, а именно, СНИП 3.02.01-87, указывает на несколько основных правил. С ними засыпка будет выполнена качественно. Основная задача – засыпать котлован и выполнить его уплотнение по максимуму. Чтобы сделать это правильно, нужен контроль важных параметров грунтовой смеси:

  1. Показатели плотности и влажности грунта, который будет использоваться для загрузки полостей пазух траншеи. Каждый тип грунта имеет свой показатель оптимальной плотности и влажности. Оптимальной плотностью и влажность считается показатель в 0,95.
  2. Свойство почвенной смеси, которую забрасывают в пазухи котлована, поддаваться уплотнению специальным для этого оборудованием. Именно эти показатели считаются самыми важными для засыпки.

Нужно знать! Помимо характеристик засыпки, требуется соблюдение технологий и правильная последовательность выполнения работ.

Чтобы уплотнение грунтового материала было выполнено правильно, в СНИП записаны все подробности засыпки. Они касаются типа оборудования, количества подходов, толщину слоя и порядок его обработки. Речь не идет только о засыпке грунта в пазухи котлована фундамента. Используется специальная мощная вибротехника. Она помогает уплотнять грунт до нужной плотности, а слабый вибратор с этой задачей не справится. Так может использовать плиты и катки? Не всегда, так как они не могут так близко подходить к фундаменту. Если вибратор или другая техника очень тяжелая, то на вязком грунте она может повредить и даже сорвать утеплительный слой, уложенный в вертикальном положении к бетонной поверхности.

Если говорить о технологической части, то обратная засыпка траншеи фундамента делается просто. Правда, есть некоторые особенности, которые указываются в положениях СНИП. Они следующие:

Подготовка грунтового состава или его приготовление в качестве засыпки, следует выполнять заранее, еще до начала загрузки материала в подготовленные пазухи.
Особое внимание обращается на материал, что будет использоваться для обратной засыпки

Важно, чтобы он по максимуму был однородным
В идеале просеять его и очистить от включений. Это могут быть большие камни, корни и ветки деревьев, плодородные почвенные массы и растительная органика.
В подготовительный этап входит очистка полостей траншеи или котлована

Их нужно освободить от мусора, камней и других включений. Не допускается избыточной влаги. Если уровень влажности у стенок и нижних слоев траншеи повышен, то заниматься работами по обратной засыпке нельзя. Влагу нужно удалить.

Важно! Самый лучший способ снизить обводнение конструкции и быстрее начать работы по засыпке – построить контурный дренажный канал.

Понятно, что на устройство канала нужно выделить дополнительные средства, что удорожает строительство. Однако, создание дренажной системы – это единственный способ снизить пучение грунта и просадку всего фундамента при воздействии на них грунтовых вод.

Перфорированную дренажную трубу нужно насыпать слоем материала, выполняющего роль барьера. Обычно в этом случае используют щебень крупной фракции. Он укладывается на подушку из песчано-гравийной смеси. Эти слои разделяются геотекстилем для гидроизоляции. Благодаря этому работоспособность дренажного канала будет сохранена, в случае, когда в составе материала для обратной засыпки основную часть будет занимать жирная глина.

А когда именно выполняется обратная засыпка грунта? Работы следует начинать спустя 14 или 15 дней после окончательной заливки основания и создания цоколя помещения. За это время бетон успевает окрепнуть. Полностью набрать свою прочность он сможет через месяц после заливки. Делать засыпку раньше чем через 14 дней не рекомендуется, так как она будет нагружать бетонную коробку. К тому же работы, связанные с засыпкой (вибрация, трамбовка), могут повредить бетон, на нем образуются мелкие трещины. Через них внутрь попадает влага, и стальная арматура начинает ржаветь. Итог – фундамент начинает разрушаться.

Медлить с процессом засыпки не стоит в том случае, когда местный прогноз погоды свидетельствует о надвигающихся дождях, а стенки конструкции не укреплялись защитной полиэтиленовой пленкой. Если грунт песчаный, то сохраняется надежда на то, что дождевая вода осядет и уйдет естественным путем. При глинистой почке, засыпка фундамента должна быть выполнена до наступления дождей. В обязательном порядке устраивается черновая отмостка. Когда времени недостаточно, то поверхность с обратной засыпкой, сделанной с уклоном под слив, укрывается при помощи полиэтиленовой пленки.

Используемые материалы

Для оснований разного типа может использовать как местный грунт, подвергнутый трамбовке, так и завозные материалы. Чаще всего трамбовке подвергают местные грунты полускального и песчаного типа. Уже суглинки, и тем более глинистые грунты необходимо убирать на глубину котлована и заменять подушкой из песка и гравия.

При этом слои основания обязательно подвергают трамбовке, эффективность которой зависит от следующих факторов:

  • материал слоя. Для щебня разных пород, гравия, гравийно-песчаной смеси (ПГС) и песка коэффициент уплотнения сильно отличается;
  • фракции материала. Чем крупнее фрагменты, тем сложнее их уплотнить;
  • способа трамбовки – ручная, механизированная – и прилагаемого усилия;
  • высоты и общего объема засыпаемого слоя;
  • наличие материала с зернистостью меньше, чем задано нижней границей данного класса (например, для щебня фракции 5…20 содержание камня размером до 3 мм включительно составляет около 5% — такое расхождение мало повлияет на степень уплотнения. Если процентная доля составляет ¼…1/4 объема – придется вносить поправки);
  • лещадности (для щебня). Этот параметр выражает отношение содержания кубовидных камней к плоским. Чем ниже лещадность, тем больше кубических элементов и тем плотнее можно утрамбовать щебень;
  • влажности слоя.

Какая техника используется при выполнении задачи?

Засыпка пазух проводится только после того, как был выполнен монтаж фундамента и укладочные работы. Для этого углубления засыпаются вручную, с помощью бригады рабочих или осуществляются специальной техникой, которая доставляет, выгружает, уплотняет, и целесообразна для ее использования на больших строительных объектах.

Со значительными объемами работы эффективно и быстро справляются:

  1. погрузчики;
  2. экскаваторы;
  3. бульдозеры;
  4. самосвалы.

Специальный транспорт, используемый в строительстве, должен соответствовать функциональным характеристикам, быть исправным и работать, в соответствии с правилами по охране труда и технике безопасности.

Механизмы и технику необходимо выбирать по состоянию грунтовой смеси – ее однородности и влажности. Несмотря на помощь транспорта, обязательно требуется ручная утрамбовка углублений, так как ее нужно выполнять послойно.

Механическое утрамбовывание делают специальными машинами:

  • гидромолотом «Раммер», СП-62 и 71;
  • электрическими трамбовками ИЭ-4502А;
  • виброплитами ДУ-90, 91;
  • катками ДУ-54М, 58А.

К работе привлекают экскаваторы таких моделей, как:

  • ЭО-3123;
  • 4225, 2621В-3;
  • а также его разновидности (например, планировщики ЭО-3532А, УДС-114).

Экскаватор-погрузчик (к примеру, Volvo L45B) выполняет задачи быстро и качественно. При огромных строительных площадях работы выполняет фронтальный погрузчик.

Разработанные в карьере смеси для засыпки, доставляются к месту КамАЗом-6520. Этот самосвал загружается с помощью экскаваторов и землекопов.

Из бульдозеров к процессу привлекают:

  • Б170М1.03ВР;
  • ДЗ-42, 190.

Катки уплотняют верхние слои грунта.

Необходимость в транспорте и его количество определяется проектом производства, и зависит от конструкций, объема задач и планируемой продолжительности процесса.

Послойная засыпка грунта должна быть следующей:

  • супесь, суглинки – до 60 см;
  • глины – не больше 50 см;
  • песка – до 70 см.

Коэффициент плотности определяется инженером, и приводится к значению К = 0,98, при этом время, положенное на уплотнение, должно составлять 20 с. Засыпку проводят в направлении от фундамента к краю откоса. Трамбовка машиной или вручную всегда перекрывает предыдущий след на 20 см.

В зоне работы машин, строители, землекопы, а также водители транспортных средств должны соблюдать правила безопасности, и сохранять безопасное расстояние при разгрузке грунта (1 м от края котлована). Все рабочие обязаны иметь допуск к работе и управлению машинами.

Самым распространенным способом засыпки является механический способ, который осуществляется с помощью бульдозера, ручной доработки и дополнительного уплотнения виброплитами.

Обратная засыпка фундамента: СНиП и нормы

Многие застройщики, впервые сталкивающиеся со строительством дома, ошибочно полагают, что возведением фундамента, стен и кровли основной этап работ можно считать завершенным. Это далеко не так. Ведь нужно обязательно побеспокоиться о том, чтобы в процессе эксплуатации жилища не сырела плита, на которой находится все здание. Кроме того, в районах с повышенным уровнем грунтовых вод, остов здания может проседать или, наоборот, его будет выпирать. Может случиться и так, что фундамент начнет двигаться, подпираемый почвенными слоями. Чтобы избежать всех этих неприятностей, нужна правильно выполненная обратная засыпка фундамента.
