Плиты перекрытия – плюсы и минусы применения, виды, размеры

Расшифровка обозначения аббревиатуры

Расшифровка аббревиатуры подразделят все плиты перекрытия на определенные виды. Благодаря ей удается без особых сложностей понять размеры изделия, не применяя какие-либо манипуляции. Конечно, вычислить необходимые размеры дело несложное, но вот определить нагрузку, которую способна выдержать плита, не так уж и просто. В этом случае не получится даже изготовить плитку.

Первое обозначение материала – это буквы ПК, ПЮ, НВ. Они показывают, к какому виду относится плита перекрытия. После в обозначении имеются цифры. Они отдалены дефисом. По ним можно узнать какой размер (длина, ширина) присутствует у изделия. Все обозначения имеют величину измерений – дециметры и округлены до целого числа.

О том какой вес плит перекрытия пустотных, указано в данной статье.

Кроме этого, подобное разграничение будет показывать тип, размер материала, но и возможную нагрузку. Этот критерий измеряется кПА, то есть килограмм – сила на 1 м2. Еще можно понять под каким порядковым номером стоит плита, если будете знать порядковый номер. Это значение считается ключевым, ведь по нему можно понять, в какой области строительства задействуют такой материал.

Как изготовить перекрытия между этажами в частном доме, описано в данной статье.

Но это все теория, ее можно запомнить, но вот расшифровать изделие по формуле не у всех получается. Рассмотрим наглядный пример: Маркировка ПБ 15-12-8. итак, первое обозначение – это вид плиты, число 15 указывает на длину, число 12 показывает ширину, а 8 – это допустимая нагрузка на материал.

Во всех магазинах, где реализуется эта продукция, можно будет встретить такое обозначение. Если вы поняли, как расшифровывается эта формула, то остальные вы сможете раскрыть меньше чем за минуту. Размеру у такого изделия могут быть самыми различными: стандартными или же выполненными по желанию заказчика. В этом плане важную роль играет желание клиента и его потребности с учетом составленного проекта.

О том как выглядят плита перекрытия пк 10, можно узнать прочитав данную статью.

На видео рассказывается о маркировке плит перекрытия:

При выборе этого изделия необходимо обращать внимание на то, что данные продукции могут иметь различия по габаритам собственной маркировки и по своей структуре. С учетом типа сечения плиты перекрытия армированного вида можно классифицировать по 3 видам: ребристые, пустотные и сплошные

Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ. К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки. При выборе таких плит также необходимо обращать внимание на их размеры и маркировку.

О том как выглядят плиты перекрытий железобетонные многопустотные, можно узнать из данной статьи.

Широкая сфера применения сварной арматурной сетки увеличивает на нее спрос.

Благодаря своему малому весу, пустотные плиты позволяют осуществлять процесс возведении очень быстро и легко, а также упрощается сам процесс транспортировки. Кроме этого, для подобных изделий свойственны высокие показатели стойкости к деформациям, они обладают отличными показателями звуко- и теплоизоляции. Необходимо обозначить, что пустотные плиты обладают различной формой: вертикальной, круглой или овальной.

Как выглядит устройство деревянных перекрытий в доме из газобетона, можно увидеть и прочитать в статье.

Благодаря такому широкому ассортименту представленные изделия могут стать идеальным решением для конкретно ситуации. Здесь все зависит от природных особенностей и характеристик климата в возводимой местности. При выборе плит перекрытии необходимо обязательно учитывать тот факт, что при укладке изделия на полы и стены обязательно нужно позаботиться про армирование.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

  • на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
  • второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
  • третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:

  • длина, которая может составлять 1,68–12 м,
  • ширина, изменяемая в пределах 0,98–1,48 м;
  • толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

  • буквы и цифры, характеризующие геометрические параметры и вес;
  • коэффициент, отражающий несущую способность;
  • тип и класс арматуры;
  • тип и марку бетона;
  • дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Нагрузка

До покупки плит обязательно нужно просчитать все нагрузки, которые будут на них воздействовать. Расчеты дают возможность правильно и точно определить, какая нагрузка для выбранной плиты будет оптимальной, а какую она не выдержит. Материал закупают в соответствии с характеристиками в расчетах и сопровождающей изделие документации.

Нагрузка на П-образную плиту может быть равномерной/неравномерной, временной/постоянной. В расчетах учитывают равномерную нагрузку, измеряя ее в кг/м3.

Лучше всего данный этап работ доверить профессионалам, так как учесть все нюансы и верно все рассчитать без специальных знаний и навыков достаточно сложно.

Отличительные особенности плит ПК и ПБ

Таблица 1. Сравнительный обзор отличий железобетонных плит перекрытия серий ПБ и ПК

Отличительные особенности

Серия железобетонных изделий

ПБ

ПК

Технология изготовления

Безопалубочное формование

Опалубочное формование

Максимальная длина

10,8 м

7,2 м

Несущая способность

Выпускаются плиты с предельной нагрузкой от 300 до 1600 кг/м2.

Стандартная – 800 кг/м2, реже в продаже встречаются изделия с предельной нагрузкой до 1250 кг/м2.

Состояние поверхности

Изделия отличаются идеально гладкой поверхностью с минимальным количеством сколов, что минимизирует стоимость последующих отделочных работ.

Формование выполняется в металлических опалубках, поэтому качество поверхность на порядок ниже по сравнению с ПБ.

Армирование

Все плиты армируются предварительно напряженной арматурой.

В изделия длиной до 4,2 м закладывается обычная арматурная сетка. В конструкции плиты длиной более 4,2 м, нижнее армирование выполняется предварительно напряженной арматурой.

Марка используемого бетона

М400-М500

От М200 до М400

Резка

Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.

Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.

Процесс производства плит по опалубочной технологии показан в следующем видео:

Техника изготовления плит с применением безопалубочного метода непрерывного формования рассмотрена в следующем видеоматериале:

Плиты перекрытия

Плиты перекрытия – это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

– многопустотные,

– ребристые.

Многопустотные плиты

Многопустотные плиты – самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

  • экономия бетона,
  • высокая шумоизоляция,
  • наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т.д.)
  • демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит – ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом – и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота – 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

Металлический каркас внутри плиты выглядит следующим образом:

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота – 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота – 16см.

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют – форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот – аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ – 1,5-3т, ширина – 1,5-3м, длина – 6, 12 либо 18м.

Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.

Что лучше монолит или кирпич. Почему монолит-кирпич лучше кирпича: ищем ответ на злободневный вопрос

Читатели нередко задают вопрос, который звучит так: «Какие квартиры лучше: монолитные или кирпичные?».

Очевидно те, кто его формулирует, имеют в виду именно технологические особенности возведения многоэтажек – на монолитном каркасе с кирпичным заполнением или полностью кирпичные. Потому что полностью монолитных стен в масштабном жилищном строительстве, как уже было сказано, не проектируют.

Смотрим, в чём будет состоять разница в эксплуатационных характеристиках помещений в таких домах:

  • Если дом высотой в 5 или 9 этажей полностью возведён из кирпича бескаркасным методом, значит, кирпич для кладки использовался полнотелый, с высокой плотностью и прочностью на сжатие. Это обязательное условие для обеспечения несущей способности стен, оговоренное в строительных нормах.
  • Такие стены будут очень устойчивые, с толщиной не менее 52 см (а то и 64 см), но тепловая эффективность кладки невысока. В среднем коэффициент теплопроводности у сплошного красного кирпича составляет 0,81 ВТ/М*0С, у силикатного этот показатель и того больше — до 0,87 ВТ/М*0С.

Теплоэффективность кладки зависит от плотности кирпича

  • Соответственно, стены из полнотелого кирпича нуждаются в дополнительном утеплении. То, что это дополнительная статья расходов, и это понятно. Однако проблема даже не в финансах. Дело в том, что утепление более эффективно, когда оно делается снаружи. В этом случае точка росы находится сразу под утеплителем, с внешней стороны стен.
  • При утеплении со стороны помещения, без внешней защиты стены всё равно промерзают, а влага, возникающая от разности температур, конденсируется уже не снаружи, на их внутренней поверхности. Это только создаёт дополнительные проблемы (сырость, грибок), и порой решать их достаточно сложно.

При разных вариантах утепления стена работает по-разному

  • В частном доме таких проблем нет, ведь хозяину ничто не мешает утеплить стены снаружи. А если это многоэтажка? Некоторые, особо отчаявшиеся владельцы квартир решаются на подобный шаг, нанимая промышленных альпинистов. Они монтируют снаружи пенопласт, клеят на него сетку, штукатурят и окрашивают ту часть фасада, которая соответствует местоположению квартиры заказчика.
  • При этом микроклимат в помещении улучшается, а вот заплатки на фасаде значительно ухудшают внешний вид здания. Поэтому на центральных улицах городские власти вряд ли разрешат это сделать.

Стены из полнотелого кирпича нуждаются в наружном утеплении

Когда дом строится на железобетонном монолитном каркасе, стены из кирпича выполняют только ограждающую функцию, поэтому от них большой прочности не требуется. Кирпич здесь используется облегчённый, щелевой, коэффициент теплопроводности которого в зависимости от плотности составляет уже 0,64-0,52 ВТ/М*0С.

Соответственно, если сравнить кирпичный и монолитно-кирпичный дом, то перевес в плане комфорта проживания в квартирах будет на стороне последнего.

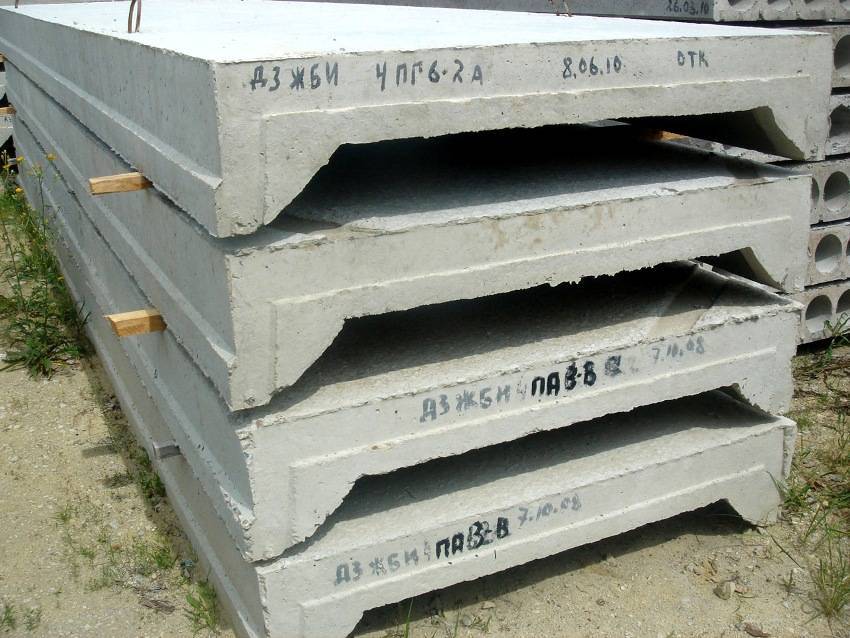

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

  1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
  2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), ммТолщина, ммВес, кг
1170х3909065
1370х39076
1570х39087
1770х390100
2370х390120154
2570х390167
2970х390150197
3170х390206
3370х390227
3570х390240

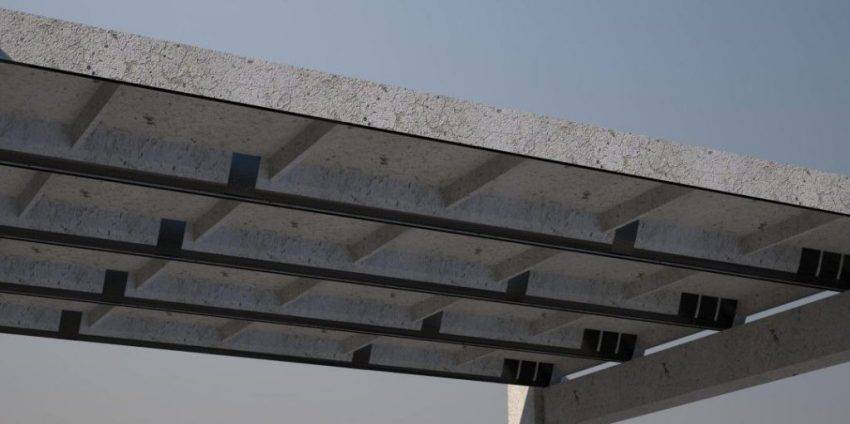

Балочные перекрытия

Первое решение, которое приходит в голову. Бывают деревянные, металлические и железобетонные. Дерево — несомненный фаворит при возведения такого типа перекрытия.

  • Простота монтажа и большое количество специалистов, способных организовать такой вариант
  • Скорость возведения . Быстрее, пожалуй, только бетонные плиты.
  • Цена. Тут и добавить нечего, дерево значительно дешевле, если, конечно, не строить из ценных пород.
  • Низкая теплопроводность . Не надо утеплять всё и вся.
  • Вес. Легко поднимать вдвоём на высоту, не нужна тяжёлая техника, можно сэкономить на фундаменте

Но и недостатков хватает:

  • Низкая огнестойкость. Тоже добавить нечего. Понятно, что в пожаре сгорит всё и даже железобетонные конструкции, вопрос только в том, сколько у вас времени, чтобы спастись из огня, 10 минут или 4 часа.
  • Низкая шумоизоляция без дополнительных ухищрений
  • Низкая биостойкость . Как бы не хвалили различные защитные покрытия, они не идеальны. Каждые несколько лет придется покрывать ими снова, что иногда невозможно из-за того, что дерево находится в труднодоступном месте. Да и нет никакой гарантии, что получится пропитать составом дерево достаточно глубоко.
  • Жёсткость. Дерево играет. Скрипы от ветра, хождения по крыше. С другой стороны — это плюс, гибкое дерево может скрыть недостатки конструкции. Например при повреждении фундамента газобетонный дом пойдет трещинами, а деревянный чуть покосится. То же относится и к перекрытиям.
  • Долговечность , большая по сравнению с деревянными балками
  • Устойчивость к огню . Тут на самом деле очень спорный пункт, как ни странно. Металлические балки очень быстро теряют несущую способность при высокой температуре. После 11 сентября даже ввели правило напылять цементную смесь на открытые металлические балки.
  • Коррозия. Я бы тоже покрывал цементом для защиты.
  • Низкая звуко- и теплоизоляция. Обязательно надо изолировать мостики холода.
  • Можно перекрывать большие пролёты .
  • Долговечность, жёсткость, качество заводского материала.

Тяжёлые. Поднять можно только с использованием техники.

Огнестойкость . Подробно описал в пункте про металлические балки

Как маркируются плиты перекрытия?

Плиты перекрытия относятся к конструкциям с несущими способностями, разделяющим этажи или разнотемпературные зоны. Изделия изготавливают из бетона и ж/б, вторая разновидность считается универсальной и подходит как для горизонтального, так и вертикального размещения. К главным критериям их выбора относят тип плиты, габариты и вес, выдерживаемые несущие способности, диаметр пустот, дополнительные условия применения. Эта информация обязательно указывается производителем в маркировке, порядок расположения знаковых обозначений регулируется ГОСТ 23009-2016.

Виды плит перекрытия

В зависимости от конструктивного исполнения выделяют сплошные (полнотелые) и пустотные разновидности. По способу обустройства они могут быть монолитными, сборно-монолитными или сборными. Максимальную востребованность имеют многопустотные железобетонные плиты перекрытий, сочетающие в себе легкий вес и надежность. Их технические условия и маркировку регламентирует ГОСТ 9561-91, исходя из толщины, числа сторон, формы и диаметра пустот выделяют 15 основных типов.

Полнотелые изделия в зависимости от формы и функционального назначения разделяются на:

1. Сплошные безбалочные панели с гладкой поверхностью, оптимальные для закладки потолочных перекрытий. Востребованы в частном строительстве, ценятся на простоту отделки, их использование подразумевает отказ от подвесных систем. Значительная часть изготавливается из бетонов ячеистого типа.

2. Ребристые – с вертикальными ребрами жесткости, выполняющими роль опор. Надежность таких плит перекрытия объясняется удалением бетона с участков, подверженных нагрузкам на растяжение и увеличением его объема на точках сжатия. Характеристики и обозначения этой разновидности регламентируется ГОСТ 28042-89. Основная сфера применения – гражданское и жилое строительство, в частных домах ребристые перекрытия экономически нецелесообразны.

3. Кесонные (часторебристые или частобалочные) группы. Представляют собой монолитную плиту, уложенную поверх квадратных ячеек из балок перекрытий. Таким образом, с одной стороны они имеют ровную поверхность, с другой – напоминают вафли.

Стандартная маркировка плит перекрытия вне зависимости от их вида последовательно включает:

  • Обозначение типа конструкции и изделия.
  • Размеры цифрами: длина и ширина, высота относится к стандартным величинам и не указывается.
  • Несущую способность плит перекрытия (1 единица в численном значении соответствует выдерживаемым 100 кг/м 2 ).
  • Класс испытуемой арматуры.
  • Дополнительные характеристики и свойства, такие как: стойкость к агрессивным средам, сейсмическим воздействиям, низким температурам, обозначение закладных элементов или отверстий (при их наличии).

Размеры и вес

Представленные изделия выпускают стандартных габаритов. Они учитываются при проектировании домов. Например, стандартное значение ширины может составлять 6, 10, 12, 15 см. Для длины характерны такие размеры: 24-90 см, а толщина изделия может достигать 22 см. Можно производить плиты перекрытия нестандартных размеров, но делается это только по индивидуальному заказу. При подъеме таких изделий необходимо задействовать мощное грузоподъемное оснащение, так как вес конструкций может достигать 1,2-3,44 т.

Как правильно сделать расчет деревянной балки перекрытия, указано в статье.

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения»» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ОАО «ЦНИИПромэданий»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» Российской Федерации

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол Ne 44-2013 от 14 ноября 2013 г.)

За принятие проголосовали:

Краткое наименование страт по МК(ИС03166) 004—97 Код страны по МК (ИСО 3166) 004—97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова -Ста ндарт
Россия RU Рос стандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии № 2392-ст от 30 декабря 2013 г. введен в действие в качестве национального стандарта Российской Федерации с 01 января 2015 г.

5 ВЗАМЕН ГОСТ 21506-87

Информация об изменениях к настоящему стандарту публикуется е ежегодном информационном указателе «Национальные стандарты». а текст изменений и поправок — е ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответстеующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация. уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Стандартинформ. 2014

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ 8ЫС0Т0Й 300 мм

ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ

Технические условия

Reinforced concrete ribbed Moor stabs of 300 mm depth for buildings and structures. Specifications

Дата введения — 2015—01—01

Что лучше монолитный или панельный дом. Монолитные дома

  1. Монолитный – у дома конструируется цельная монолитная основа.
  2. Монолитно-каркасный – элементами основания служат колонны из железобетона и перекрытия. Сперва собирают монолитный каркас, а потом приступают к работе над стенами из легких конструкций -силикатных блоков, кирпича.

Плюсы и минусы монолитных домов

Разумеется, у подобных строений тоже есть достоинства и недостатки. К основным большинство специалистов и обывателей причисляют:

  • возможность возводить конструкции в любое время года. В осенние и зимние месяцы (если за окном минусовая температура) раствор бетона можно просто подогреть, и процесс не остановится;
  • возможность возводить здания высокой этажности;
  • шансов затопить соседей просто нет! При прорыве трубы проникновение воды в другие квартиры исключено благодаря цельной конструкции;
  • даже после черновой отделки стены получаются ровными и гладкими, так что делать ремонт становится намного легче;
  • срок службы строения огромен – до 150 лет;
  • застройщики нередко предлагают услугу по созданию произвольной планировки;
  • цельная конструкция с равномерной осадкой – надежный «рецепт» от появления трещин;
  • хорошая теплоизоляция;
  • средняя звукоизоляция. Довольно спорный пункт, который можно причислить как к плюсам, так и к минусам. Беспокойные и шумные соседи не доставят вам хлопот, однако ремонтные работы (например,  штробление стен) будут передаваться по всему зданию.

К недостаткам обычно причисляют:

  • довольно долгий период строительства;
  • большие финансовые затраты.

Возможности применения строительного материала

Бетонные плиты перекрытий широко используются в промышленном и частном строительстве при сооружении зданий различного назначения. Их использование позволяет получить надежную и долговечную конструкцию, способную выдерживать большие механические нагрузки, не теряя своих качественных характеристик.

Продукция из железобетона используется при выполнении ряда работ, а именно:

Применение монолитной плиты для бассейна

  • укладка фундамента;
  • обустройство тоннелей;
  • сооружение эстакад;
  • создание балок обвязочных;
  • сооружение основы под краны и прочую тяжелую строительную технику;
  • воздвижение перекрытий в жилых и коммерческих постройках;
  • создание парапетов;
  • устройство дна в каналах под коммуникации;
  • сооружение опорных подушек;
  • строительство лестничных маршей и пр.

Монтаж плит перекрытий невозможен без применения специальной техники, что обусловлено большим весом и крупными габаритами изделий.

Такелажные работы

Перемещение плит перекрытий на стройплощадке

Погрузка, разгрузка и перемещение блоков по строительной площадке производится благодаря наличию на изделиях закладных петель, предназначенных для зацепа крючков тросов. В том случае, если на изделиях отсутствуют крепежные элементы, необходимо заранее продумать альтернативный способ их перемещения.

Как правило, оптимальным решением является применение специальных захватных устройств (кондукторов). Перекрытия, неоснащенные петлями, имеют трапециевидное сечение, а на боковых поверхностях изделия имеются выступы, за которые и фиксируются захваты кондуктора.

Складирование бетонных перекрытий

С целью сохранения качественных характеристик и целостности, необходимо соблюдать и правила содержания изделий из бетона на строительной площадке. Продукция должна находиться строго в горизонтальном положении, категорически недопустимо погружение железобетонных плит в грунт, которое влечет растрескивание перекрытия. Также нельзя укладывать плиты друг на друга, необходимо выложить по торцам подкладки.

Схема складирования плит перекрытия

Рекомендации по работе с бетонными изделиями

Профессиональные строители рекомендуют строго придерживаться правил по укладке плит перекрытий, ведь пренебрежение рекомендациями ставит под угрозу долговечность и безопасность эксплуатации конструкции.

Порядок выполнения работ по монтажу:

Схема монтажа плит перекрытия

  • Приготовление цементного раствора.
  • Установка крана в рабочую позицию, подготовка к подъему.
  • Нанесение раствора на участки опирания (слой – 2-3 см).
  • Перенос изделия на место установки.
  • Проверка надежности опоры изделия на несущую конструкцию.
  • Опускание перекрытия.
  • Проверка горизонтальных швов.
  • Заполнение пустот цементным раствором.

При сооружении конструкций, предполагающих большие весовые нагрузки, необходимо позаботиться об улучшении несущей способности. Для этого расстояния между плитами перекрытия необходимо не только заполнить цементным раствором, но и дополнительно армировать. По наружному периметру конструкции стоит оборудовать монолитный пояс (ширина – минимум 5 см). Арматурный каркас нужно выполнить из двух металлических стержней и уложить вертикально.

По такому же принципу укрепляют и стыки между плитами, расположенные внутри перекрытия. Таким образом, все конструкционные элементы перекрытия связываются в единый монолитный блок. Несущая способность существенно повышается: для монолитных бетонных конструкций – на 40%, а для ячеистых перекрытий – на 100%.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
