Самостоятельное подключение духового шкафа

Монтаж газового духового шкафа

Начало установки газовой духовки аналогично установке электрической. Точно так же нужно подготовить нишу, оставляя между стенками такие же расстояния. Но, конечно, имеются и отличия, связанные с источником работы духового шкафа.

Модели, функционирующие за счёт природного газа, подсоединяются к газопроводу при помощи специального гибкого шланга. Здесь необходимо обеспечить полноценную герметизацию каждого из соединений.

Если к трубе газа подключается сразу и духовка и варочная панель, то понадобятся две ветки подключения с разными кранами для отключения поступления газа.

Перед тем как приступить к последующим действиям, необходимо установить за краном прокладку из диэлектрического материала. Она необходима для выполнения функции разрыва электрической сети. Для присоединения к центральному газоснабжению пользуются либо медной (можно и стальной) трубкой, либо сильфонным шлангом.

При установке медного или стального изделия нужно помнить, что труба находится рядом с духовкой. Чаще всего подходит трубка на 0,5 дюйма, имеющая наружную резьбу. Практически у всех духовых шкафов газовый вывод подходит под эти параметры. К этому выводу можно подсоединить как сильфонный шланг, так и металлическую трубу.

При установке шланга, необходимо проследить, чтобы он не соприкасался с движущимися предметами, а также необходимо избежать его пережима. Шланг не должен быть длиннее двух метров. При этом в идеале на нём не должно быть никаких наращиваний. Соединений и переходников должно быть минимальное количество. Оптимальное — не больше двух.

Особенности установки и подключения газового духового шкафа

Эти нюансы при подключении газового духового шкафа нельзя упускать из внимания. По завершении установки нужно обязательно убедиться что все сделано правильно и не допущено никаких ошибок.

Однако, и это ещё не все. Завершив монтаж варочной панели и духовки необходимо ещё и правильно настроить работу техники — отрегулировать минимальный огонь газовой горелки и контакты термопар, которые входят в запирающий клапан системы газового контроля агрегата.

По окончании всех работ, необходимо убедиться что газ не пропускает. Для этого можно воспользоваться старым проверенным способом. При помощи губки или помазка нанести на участки, из которых потенциально может происходить утечка, мыльную пену. Если мыло начнёт пениться — значит, здесь газ пропускает. Далее, останется просто качественней заизолировать проблемный участок.

Существуют ещё некоторые тонкости, которые обязательно нужно соблюдать при работе с газовым оборудованием. Обычный человек не всегда сможет как следует установить духовой шкаф, работающий на газу. Поэтому при возникновении малейших сомнений лучше всё-таки обратиться к специалисту.

Подключение кабеля/шнура к духовому шкафу

Подключение духового шкафа часто связано с необходимостью подключить кабель или шнур. Для этих целей на задней стенке корпуса есть клеммная колодка. Она прикрыта крышечкой. Крышка может быть металлической или пластиковой, держится на защелках или винтах. Варианты у разных производителей разные, но ошибиться невозможно — больше ничего нет.

К сети 220 В

Для начала снимаем крышку. Под ней видим клеммы с подключенными с одной стороны разноцветными проводами. Если подключать духовой шкаф собираетесь к сети 220 В, клемм будет намного больше чем проводов. Некоторые соединены перемычками. Они должны быть установлены, но проверить можно. Вообще схема установки перемычек обязательно есть на корпусе. Она может быть выдавлена (как на фото) или нарисована (наклейка).

Какие должны стоять перемычки на духовом шкафу при подключении к сети 220 В

Для однофазной сети в 220 В должны стоять три перемычки. Две соединяют фазы — первый, второй и третий выход. И одна стоит между четвертым и пятым.

Куда подключать шнур

Провода от кабеля/шнура подключаются так:

  • К третьему фаза.
  • К пятому — нейтраль. Провод синего или голубого цвета.
  • К нулевому (может быть перед первым или после пятого) — заземление. С желто-зеленой окраской.

Как подключить встроенную духовку: особенности установки электрического духового шкафа

С установкой электрического духового шкафа дела обстоят немного легче – здесь нет газовых шлангов, и бояться практически нечего. Но это еще не означает, что можно расслабиться и не соблюдать правила электробезопасности. Здесь как раз все наоборот, и неправильно подсоединенная электрическая духовка может доставить хозяевам массу проблем, самой серьезной из которых является замыкание и, как следствие, пожар. Обязательно делайте все правильно – в частности соблюдайте несколько бесхитростных правил.

  1. Электродуховка является мощным потребителем энергии, и подключать ее нужно отдельной веткой провода сечением не менее 2,5 квадрата. Естественно, провод должен быть цельным и не иметь никаких скруток, даже качественно спаянных.
  2. Ветка, обеспечивающая энергоснабжение электрического духового шкафа, в обязательном порядке должна оснащаться отдельным автоматическим выключателем – его мощность нужно рассчитать исходя из потребляемой силы тока приобретенной вами духовки. Как правило, это 16-20 ампер – если в паре с духовкой еще будет подсоединяться электрическая варочная панель, то автомат подбирается исходя из общей потребляемой мощности.
  3. Заземление – его наличие обязательно. Именно от заземления зависит безопасность эксплуатации электрической духовки. В частных домах с этим проблем нет, а вот в квартирах иногда бывают – как правило, в старых постройках заземление попросту отсутствует. Его придется сделать самостоятельно, протянув дополнительную жилу провода к общему щитку в подъезде и подключив ее к любому металлическому элементу.

А во всем остальном установка и подключение электрического духового шкафа ничем не отличается от монтажа газового. Единственное, что дополнительно здесь понадобится сделать, так это оборудовать провод духовки вилкой – здесь все очень просто. Кабель имеет три жилы, одна из которых является заземлением – как правило, это желтый или зеленый провод. Их необходимо подсоединить к заземляющей клемме. Остальные два провода прикручиваются к двум другим клеммам вилки – какой и куда без разницы. Контакты нужно обжимать сильно, дабы они не грелись и изоляция проводов не оплавлялась – это, опять же, может привести к короткому замыканию.

И завершающим этапом установки любой духовки является проверка ее работоспособности и первый холостой запуск. Просто включаем духовку согласно инструкции, проверяем сначала индикацию, потом нагрев, а когда убедитесь, что все тэны или конфорки работают, запускаем ее на полную мощность. На термометре задаем температуру 150 градусов и выжигаем заводскую смазку внутри духового шкафа. Возможно, а вернее наверняка, из нее повалит дым. Пугаться не нужно, для этого и существует понятие первого пуска – после того, как дым перестанет идти, духовкой можно будет полноценно пользоваться.

Как подключить встроенную духовку фото

В принципе, все. Теперь дело за вами. Единственное, что еще скажу, так это о том, что если вы не уверены в своих силах, то за эту работу лучше не браться. А в остальном все довольно просто, и, по большому счету, бояться здесь нечего – особенно если вы на стадии ремонта позаботились о прокладке отдельной ветки электрического кабеля.

Советы по выбору

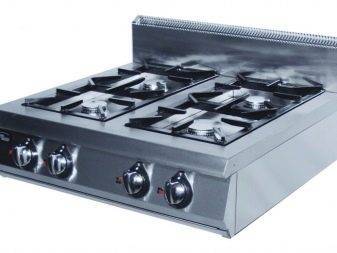

Одним из факторов, влияющих на выбор той или иной модели настольной плиты, часто является наличие или отсутствие стационарного газопровода. От этого зависит, будет ли это плита для магистрального газа или для баллонного сжиженного.

Количество конфорок на плите определяется объемом и частотой приготовления пищи, а также особенностями применения устройства. Для 1-2 человек или для использования в поездках достаточно одно- или двухконфорочной плиты, а для более многочисленной семьи потребуется трех- или четырехконфорочная модель.

Выбирая плиту, нужно также обращать внимание и на технические характеристики

Габариты и вес. Настольные плиты в основном имеют стандартные размеры в пределах 55х40х40 см. Вес не превышает 18-19 кг. Такие малогабаритные приборы не занимают много места.
Размер горелки. Если на плите имеются 3-4 конфорки, пусть они будут разного размера.
Покрытие

Особенно это важно для варочной поверхности. Она должна быть прочной, поэтому предпочтительнее выбирать плиту с покрытием из нержавеющей стали. К тому же такой материал легче отмывается от загрязнений

Эмалированное покрытие дешевле, но оно непрочное. Кроме того, на нем часто образуются сколы.
Желательно выбирать модель с крышкой. Это позволит предохранить плиту от повреждений во время транспортировки и содержать ее в чистоте при хранении.
Плиту с электроподжигом (пьезоподжигом) легче эксплуатировать.
Наличие газ-контроля. Эта опция позволяет предотвратить газовую утечку и делает эксплуатацию плиты безопасной.
Электрическая духовка более мощная и сильнее нагревается, но при этом она потребляет много электроэнергии. Наиболее безопасна духовка с двухслойными термостойкими стеклами в дверце (нет риска получения ожога).
Хорошо, если конструкция модели для магистрального газа позволяет подключать ее к баллону. В таком случае в комплекте обязательно должен быть специальный переходник-жиклер.
Импортные модели часто имеют больше дополнительных опций, но их стоимость выше

К тому же такой материал легче отмывается от загрязнений. Эмалированное покрытие дешевле, но оно непрочное. Кроме того, на нем часто образуются сколы.
Желательно выбирать модель с крышкой. Это позволит предохранить плиту от повреждений во время транспортировки и содержать ее в чистоте при хранении.
Плиту с электроподжигом (пьезоподжигом) легче эксплуатировать.
Наличие газ-контроля. Эта опция позволяет предотвратить газовую утечку и делает эксплуатацию плиты безопасной.
Электрическая духовка более мощная и сильнее нагревается, но при этом она потребляет много электроэнергии. Наиболее безопасна духовка с двухслойными термостойкими стеклами в дверце (нет риска получения ожога).
Хорошо, если конструкция модели для магистрального газа позволяет подключать ее к баллону. В таком случае в комплекте обязательно должен быть специальный переходник-жиклер.
Импортные модели часто имеют больше дополнительных опций, но их стоимость выше.

Дизайн плиты и ее цвет выбираются с учетом личного вкуса. Однако стоит учесть, что покрытия, выполненные в оттенках коричневого, выглядят намного эффектнее. Кроме того, на них не так заметны загрязнения.

Схема подключения электрической плиты и меры предосторожности

Независимо от того как будет устанавливаться духовка (с воздушным или водяным охлаждением), весь процесс подключения должен быть выполнен правильно. Лучше всего доверить данный процесс профессионалам, потому что при самостоятельном подключении можно ошибиться, и это приведет к выходу из строя прибора.

Стоит обратить внимание на одно существенное преимущество современных квартир: в них уже предусмотрена специальная розетка или раздаточная коробка. Владельцам частных домов или старых квартир ее придется устанавливать самостоятельно

Для того чтобы самому , необходимо иметь в наличии:

  • трехжильный кабель с сечением 4-6 мм. Размер сечения зависит от его длины — чем длиннее кабель, тем толще сечение. Все это также влияет на возможности выдержки показателя напряжения;
  • потребуется отдельный автомат, который будет устанавливаться в щиток. Он нужен для подключения бытовой техники. Выбирать стоит устройство на 32 или 40А, этот показатель зависит от размера сечения;
  • УЗО – устройство защитного отключения, которое защищает дорогую технику от перенапряжения.

Категорически запрещено использовать:

  • удлинитель;
  • переноску;
  • наращивать и соединять питающие провода;
  • другие материалы, не предусмотренные заводом изготовителем.

Не разрешается для ухода за шкафом применять ЛВЖ, мокрую ветошь, моющие средства на водно-эмульсионной основе и грубые обтирочные материалы.

Требования по материалам и сопутствующим средствам — согласно инструкции по эксплуатации. Не рекомендуется вносить изменения в заводскую конструкцию, отличающуюся от стандартной, предусмотренной фирмой-изготовителем.

Пример таблицы для установки перемычек

Разрешается укладка питающего кабеля в гофру, потому что она не горит и не поддерживает горение. Обезопасить себя можно следующим образом: выполнить кабель-канал из негорючего асбоцемента либо выбрать материал, который соответствует нормативу неразрушаемого контроля.

После длительного перерыва в эксплуатации выполнить те же операции, что и при первичном подключении. Подсоединяйте духовку только после того, как полностью убедитесь в полной безопасности. Рядом не должно быть посторонних предметов, которые могут привести к нарушению процесса подключения.

Обеспечение безопасности

Однофазная схема подключения

Применяются следующие меры безопасности:

  • предохранители;
  • самовосстанавливающиеся триоды;
  • трансформаторы и автотрансформаторы;
  • газоразрядные устройства;
  • ОПН.

Существуют 2 вида подключения: звезда/треугольник (220/380 В). С учетом того, что сеть 220/380 работает в схеме с изолированной нейтралью, при отсутствии дополнительного заземляющего контура, его необходимо установить.

Установка заземляющего контура выполняется электроснабжающей организацией. Самостоятельная установка категорически запрещена!

При евростандарте штепсельные разъемы различаются на евро-1 и евро-2. Варианты выполнения: горизонтальное и вертикальное («L», «0», «земля»). Для однофазной и трёхфазной цепи: А, В, С, 0 либо земля.

После проведенного монтажа и установки, вынимаем заднюю панель шкафа, убедившись в наличии распределительной коробки в штатном месте, определяется положение питающего провода и заземления.

Использование клеммной колодки для электроподключения

Классификация и расцветка проводов строго регламентируется ГОСТ.

  • серый – фаза;
  • белый — ноль;
  • синий – защитное заземление.

На сегодняшний день широко используется гамма расцветок: желто-зеленый, красно-белый, черно-коричневый, которые применяются в защитном заземлении. После вскрытия панели, слева направо должны быть обозначены классификаторы напряжения: «А», «0», «земля».

  • фаза «А» не должна иметь разрывов на другие коммутационные аппараты. При нагрузке сети, которая превышает установленную мощность, монтаж или перемонтаж должен быть выполнен в соответствии с правилами;
  • установка УЗО выполняется с условием того, что при вводе в жилое помещение до разрыва не был установлен прибор идентичного типа;
  • нулевой проводник должен иметь сечение больше ½ фазного провода и усилен двойной изоляцией типа ПВХ, ПВХС, ПВХС 2 У;
  • далее нужно подать питание на блок управления при помощи специальных клавиш. Управлять можно как дистанционно, так и с ПУ.
  • при стационарном подключении духового шкафа, имея отдельную группу по снабжению электрического питания, следует учитывать мощность, подаваемую на поверхность нагрева;
  • при условии режима «таймер» рекомендуется установить температуру нагревательного элемента в положение «минимум». Подать питание на устройство, убедиться в наличии напряжения на устройстве, красная лампа сигнализирует о наличии напряжения сети.

Мощность духового шкафа электрического

  1. Большинство покупателей делают выбор на основании следующих показателей:
  2. функциональность,
  3. мощность прибора,
  4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

  1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
  2. менее 0,6;
  3. 0,6-0,8;
  4. 0,8-1;
  5. 1-1,2;
  6. 1,2-1,4;
  7. 1,4-1,6;
  8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки). Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Подключение к электросети

Встраиваемые духовые шкафы отличаются высоким энергопотреблением, что предполагает прокладку дополнительного кабеля с увеличенным сечением. Оптимальным вариантом для большинства моделей будет жила на 2,5-4 мм.

Техника такого плана работает, как правило, с заземлением, где токоведущий кабель отводят к отдельному автомату. Последний должен иметь запас по мощности как минимум в 10%. Если монтаж происходит в многоквартирном доме, то оборудование заземляется на шину общего щитка.

Духовой шкаф нельзя подключать в обычную розетку

В частном секторе допускается подключение к специальным розеткам (европейского типа на три контакта), но только в том случае, если местная проводка имеет достаточно большое сечение. Если провода идут от распределительной коробки, а в качестве приёмника используется обычная розетка, то заземлять придётся вручную с оглядкой на цвет жилы и типы клемм.

Маркировка кабеля:

  • зелёный – земля;
  • коричневый – фаза;
  • голубой – ноль.

Клеммы (литеры на контактах):

  • РЕ – земля;
  • L – фаза;
  • N – ноль.

Нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку. При выборе второго способа подключения вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши.
