Монтаж светильников в подвесной потолок: схема, размеры, высота

Советы профессионалов

При монтаже точечных светильников в натяжной потолок или закреплении люстры необходимо придерживаться нескольких правил:

  1. перед началом работ в помещении необходимо отключить электричество;
  2. руки должны быть защищены строительными перчатками;
  3. не стоит слишком сильно прикручивать крепления – так можно повредить полотно. Если по-другому сделать не получается, необходимо воспользоваться специальными прокладками;
  4. в процессе работы требуется делать отверстия в потолке. Чтобы избежать проблем, необходимо заранее изучить план скрытой электропроводки. Если его нет, можно воспользоваться специальным прибором. Он поможет понять, как правильно прокладывать провода;
  5. мощность ламп в светильниках не должна превышать 40 Вт;
  6. устройства не должны иметь острых углов или деталей, которые так или иначе могут повредить полотно;
  7. глянцевый потолок требует использования светильником с лучом света, направленным вниз.

Итак, чтобы установить светильник или люстру на натяжной потолок, не обязательно вызывать мастера. Это можно сделать самостоятельно. Главное – помнить о технике безопасности и бережном отношении к полотну. Прокладывать провода необходимо еще до того, как оно будет натянуто, установка же светильника в натяжной потолок проводится после этого.

Тонкости

Помните, что светодиодные светильники требуют некоторого пространства вокруг (минимум – 2 сантиметра). Иначе, охлаждение не будет происходить должным образом, система перегорает.

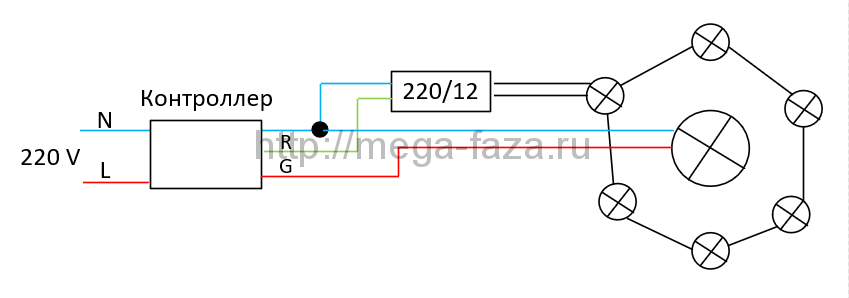

Как поставить светильник с драйвером?

Простое подключение, надёжная работа – главное преимущество простых схем светильников, снабжённых драйверами. Выбирайте преобразователь, обладающий достаточной мощностью, чтобы система работала без перебоев. В остальном сложностей не возникает, провода соединяются с основой стандартным способом.

Как врезать люстру?

Сначала подключают электрическую часть, потом переходят к монтажу люстры. На контроллерах обычно изображают специальные схемы, облегчающие монтаж элементов. Потом переходят к установке монтажной планки, идущей в комплекте с люстрой. Люстру вешают на декоративные болты.

Установка светодиодных лент

Здесь несколько шагов, работа выполняется быстро:

  • Определяют, какая длина нужна ленте.
  • Соединяют ленту с контроллером.
  • Контроллер подключают к блоку питания.
  • Собранная система подключается к розетке.
  • Осуществляется монтаж выбранной потолочной конструкции.

Главное, правильно собрать электрическую цепь, поскольку на этом этапе ошибки случаются часто.

Расчет количества светильников на натяжной потолок

Перед установкой натяжных потолков отключают электропитание во всем помещении, подлежащем ремонтным работам. Во избежание последствий для здоровья следует позаботиться о том, чтобы во время работ к щитку электроэнергии не имели доступ посторонние лица, особенно дети. Устанавливается осветительный элемент следующим образом:

  1. Монтажный переходник нужно закрепить на базовом потолке. Его ширина должна равняться ширине промежутка между навесным потолком и основным потолком. Зафиксировать переходник на основной плите, а уже после этого повесить люстру.
  2. Возможно использование подвесного крючка, на который вешается люстра. Он должен выдерживать вес люстры на себе.

Всегда сначала должен быть произведен расчет расположения осветительных приборов, выбрано их местоположение, вмонтирована проводка, проверена ее работа. Уже после этого устанавливается натяжной потолок. Иначе придется проводить демонтаж навесного потолка.

Зная площадь помещения, где будет монтаж подвесного потолка, очень просто рассчитать необходимое количество осветительных приборов. Такой расчет производится исходя из того, что каждый светильник охватывает примерно 1,5-2 метра помещения.

В некоторых случаях помимо основного освещения устанавливают подсветку потолка различных цветов. В таком случае количество светодиодов для подсветки необходимо рассчитать, исходя из их характеристик, установленных производителем.

На что обратить внимание перед началом работ

Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.

Можно перечислить следующие виды поверхностей, имеющих этот недостаток:

  • панели из пластика;
  • полотна, которые нужны для создания натяжных потолков;
  • панели, для производства которых использовалась МДФ.

Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.

Как выбрать провод

Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.

Покупайте провод со следующими характеристиками:

  • устойчивость к высоким температурам;
  • негорючесть.

Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.

Провод РКГМ

Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.

Зарекомендовавшие себя производители

Чтобы светодиодная лента радовала хозяев дома долгой и стабильной работой без потери яркости, нужно выбирать фирменный товар. На территории РФ реализуется LED-продукция десятков фирм, большую часть которой штампуют в КНР без соответствующего контроля качества. Избежать неприятностей можно, придерживаясь следующих принципов:

не выбирать слишком дешевый товар;
обращать внимание только на известные бренды;
интересоваться наличием гарантии.

У ведущих производителей светодиодной продукции в России и странах СНГ работают официальные представительства. На их сайтах можно ознакомиться с ассортиментом, найти подробную информацию о каждом изделии. Таковыми лидерами являются: Feron, Camelion, Dreamled, Navigator, Arlight, Era. В каталоге этих фирм можно найти сопутствующие товары, например, монтажный профиль и готовые светильники. Какая светодиодная лента лучше – каждый решает сам. Ведь, кроме бренда, на выбор покупателя часто оказывают влияние мнение продавца, ценовой диапазон, визуальный эффект во время тестирования.

Сделать подвесной потолок самому это не так сложно

Для того, чтобы получилась качественная и красивая работа, как минимум, это должен быть двухуровневый потолок. Двухслойная техника снабжена большинством преимуществ:

Простота. Проще один лист прикрутить к другому, чем привинчивать к перекрытиям.
Стильность и фантазия. Одноуровневый потолок не даст столько идей для реализации, сколько многоуровневый.
Легче выпиливать изгибы.

Необходимый материал

Ремонт – это всегда дело кропотливое и к тому же затратное. Невозможно не потратить ни копейки и при этом получить красивый, современный дизайн. Даже самые простые конструкции нуждаются в затратах. Примерный перечень необходимого материала:

  • Гипсокартонный лист – на 1 м2 потребуется 1 лист.
  • Потолочный профиль.
  • Профиль направляющий (ППН).
  • Соединитель для профилей: одноуровней, если надо двухуровневый.
  • Подвес прямой.
  • Шуруп для крепления прямого подвеса.
  • Пружинный подвес.
  • Тяга с петлей для пружинного подвеса.
  • Дюбели. Если потолок из железобетона, то потребуются анкерные.
  • Удлинитель профилей.
  • Шуруп для гипсокартона.
  • Шуруп для металла.
  • Дюбель пластиковый.
  • Шпаклевка.
  • Лента.
  • Грунтовка.

Сборка и подключение электрической части

При проектировании и сборке учитывайте, что подключение светодиодных плат идет параллельно, длина фрагментов не превышает одной бобины (5 м). Последовательное соединение пятиметровых лед-лент не делают – их подключают к драйверу параллельно. Для мощного блока, имеющего большие габарит, оставьте больше места.

  • Для разрезания LED-ленты на фрагменты используйте острые ножницы или нож с подложкой. Линии разреза ведите по отметкам между модулями, чтобы не повредить токопроводящие дорожки.
  • Зачистите концы провода, краешки дорожек, проводящих ток. Припаяйте провод согласно маркировке на ленте. Температура пайки – 240-250 °C. Для SMD-ленты берите двухжильный медный провод, для RGB-ленты – четырехжильный. Чтобы не повредить основание, не паяйте дольше 10 секунд.
  • Зачистите свободный конец провода, подключите его к клеммам адаптера, ориентируясь по цвету маркировки, затяните крепежные винты.
  • Проверьте работоспособность схемы, включив систему в сеть. Проверьте все ли фрагменты светятся, проконтролируйте нагрев в месте пайки.
  • При установке ленты используйте самоклеящееся основание, закрепите систему.

Распространенные проблемы, неисправности и пути их устранения

При подключении и установке устройства могут возникнуть:

  • не работает группа ламп;
  • не работает переключатель;
  • не включается люстра от пульта;
  • люстра не работает совсем;
  • самопроизвольное включение и изменение режимов.

На каждую из причин имеется свой способ ремонта.

Не включаются лампы с пульта

В первую очередь нужно проверить батарейки в пульте. Если это не поможет, нужно взять смартфон, включить камеру, направить на него пульт и попереключать кнопку. При поломке будет появляться белое пятно на экране.

Если вышеописанные советы не помогли, придется заменять ПДУ и блок управления или отдать его в ремонт.

Лампочки работают частично

Для сложных моделей характерна проблема, когда не работает одна или несколько групп лампочек – например, диодные. Необходимо проверить сами источники, и если они сломаны, требуется заменить на новые. Если замена не помогла, проверяется трансформатор на предмет целостности при помощи мультиметра. Неработающий компонент заменяют.

Лампы светят, если светильник пошевелить

Лампочки могут загораться, если их пошевелить, но не реагируют на пульт или настенный выключатель. Причиной является слабый контакт в месте соединения люстры с питающим кабелем. Чтобы решить проблему, нужно снять светильник, зачистить контакты и заново его переподключить.

Светильник совсем не работает

Если устройство не включается ни от ПДУ, ни от прикасания к лампочкам, нужно проверить наличие напряжения в сети. Это делается при помощи вольтметра или мультиметра. Если электропитание есть, следует проверить исправность ламп и заменить неработающие изделия. Проблема может заключаться и в наличии короткого замыкания между фазным и нулевым контактами.

Рассчитываем количество и расположение светильников на натяжном потолке

Модели для натяжных потолков выбираются не только по функциональности или дизайну. В совокупности все осветительные приборы должны обеспечивать достаточное освещение, а также создавать декоративные эффекты при необходимости. Соответственно, если точечные светильники играют роль дополнения к люстре, используется определенная смеха расположения. Если же освещение обеспечивают только эти приборы, расстановка их должна быть другой.

Чтобы рассчитать оптимальное расположение ламп на натяжном потолке, нужно знать:

  • тип осветительных приборов – люминесцентные, светодиодные лампы накаливания генерируют световой поток с разной интенсивностью;
  • размеры помещения – 1 спот может обеспечить освещение не более, чем 2 кв. м. площади;
  • наличие, количество и площадь окон;
  • дизайн гостиной – стиль также диктует определенные требования к схеме размещения;
  • необходимость в зонировании – точечные светильники успешно решают задачу разделения на зоны.

Расчет мощности

Существуют определенные нормы освещения для всех типов комнат:

  • для гостиной требуется не менее 3 Вт на 1 кв. м;
  • в спальне столь яркого освещения не нужно – достаточно 2 Вт на 1 кв. м;
  • а вот в детской освещение должно быть максимальным – 8 Вт на 1 кв. м.

Исходя из нормы можно легко рассчитать необходимую совокупную мощность. Например, при площади гостиной в 20 кв. м необходимо освещение мощностью в 20*3=60 Вт. Если отсутствует центральный осветительный прибор, при мощности светодиодных светильников в 5–7 Вт, потребуется от 10 до 14 приборов. Предпочтение отдается четному числу, но это условие соразмеряется с оформлением.

Расчет количества необходимых светильников

Правильно подсчитать количество светильников и их требуемые технические характеристики позволят существующие рекомендуемые нормы освещенности для каждого типа помещений. В настоящее время хозяева квартир все чаще переходят на светодиодные лампы, поэтому расчет нормы освещения для каждого помещения в квартире будет показан на их примере.

Норма освещенности выражается во Вт на один квадратный метр и составляет:

  • для туалетов и ванных комнат – 2 Вт/м2;
  • для залов – 3 Вт/м2;
  • для коридоров и прихожей – 1 Вт/м2;
  • для спальни – 2 Вт/м2;
  • для детской – 7 Вт/м2.

Исходя из приведенных норм, можно легко посчитать необходимое количество приборов и решить, как расположить светильники на натяжном потолке. Для этого потребуется:

  1. Площадь помещения умножить на норму освещенности, например: 12 м2 х 7 Вт/м2 (для детской комнаты)=84 Вт.
  2. Найденное значение разделить на мощность одного осветительного прибора, например: 84 Вт/6 Вт=14 шт.

Получается, что для создания необходимой освещенности в детской комнате понадобится 14 светодиодных светильников мощностью 6 Вт.

При необходимости пересчитать количество светильников с другими лампами, можно умножить норму для светодиодных ламп на поправочный коэффициент:

  • для ламп накаливания – 4;
  • для люминесцентных ламп – 2,5.

Для данного примера получится, что суммарная мощность освещения для детской комнаты с использованием ламп накаливания выйдет: 84 Вт х 4=336 Вт, а для люминесцентных ламп: 84 Вт х 2,5=210 Вт. Если в расчете получается не целое число, его округляют до целого значения.

Выбор схемы расположения

Зависит в равной степени как от необходимого уровня освещения, так и от стиля. Кроме того, нужно иметь в виду и дополнительные требования, обусловленные назначением помещения.

Гостиная – комната с высоким уровнем освещения. Здесь обойтись только спотами вряд ли получится.

Зато если их использовать вместе с люстрой, можно весьма разнообразить оформление комнаты:

  • светильники применяют для зонирования: в зонах, где требуется яркое освещение, приборы располагают тесной группой или подбирают изделия высокой мощности. В зоне отдыха, наоборот, с их помощью организуют приглушенное мягкое освещение;
  • предпочтительнее расположить лампочки на натяжном потолке в зале перед стеной с интересным декором или мебельной композицией;
  • 2 ряда точечных источников света вдоль более короткой стены, позволят зрительно исправить пропорции комнаты.

Спальня – здесь зачастую обходятся без люстры. Точечными светильниками отмечают зоны:

  • над кроватью достаточно пары штук, чтобы создать очень мягкое освещение;
  • гардероб выделяют более мощными осветительными приборами. Переодевающийся человек должен видеть себя в зеркале;
  • туалетный столик также нуждается в хорошем освещении.

Кухня. Споты здесь обеспечивают достаточную освещенность и служат универсальным инструментом для зонирования. Они позволяют визуально изменить пропорции комнаты.

Детская

В холле или коридоре

Звездное небо из оптоволокна на натяжном потолке своими руками

  • Крепим багеты для фиксации полотна на расстоянии пяти сантиметров от базового потолка.
  • На поверхности чертим место расположения оптоволоконных нитей.
  • Аккуратно, чтобы не переломить, фиксируем специальными скобами пучки.
  • Закрепляем проекторы и подключаем к нему нити.
  • Натягиваем полотно.
  • На кончик паяльника крепим тонкую проволоку и делаем отверстие в месте фиксации «звезды».
  • Вытягиваем через проделанное отверстие кончик оптоволокна, обрезаем до нужной длины и обрабатываем клеем.

Учтите, что оптоволокно подходит только для создания декоративной подсветки, но не используется как основное освещение для помещения.

Как правильно подключить светильник

Монтировать точечные светильники в конструкцию нужно в соответствии с инструкцией на них. Если устанавливаются обычные лампы накаливания, нужно учитывать их нагрев и изолировать от легко воспламеняемых или плавящихся материалов.

В общем случае светильники крепятся к каркасу конструкции. В поверхности покрытия навесного потолка или мебельной панели нужно просверлить отверстия, полностью соответствующие размеру и форме светильника. В плёночном потолке в отверстия нужно вставить специальные монтажные кольца. Но ставить на место панели и плёнку ещё рано: у нас нет проводки.

Коррекция пространства светом

Натяжная потолочная конструкция забирает у высоты комнаты несколько сантиметров. Поскольку большинство квартир малогабаритны, то такие системы визуально уменьшают пространство. Решить данную проблему поможет свет на подвесном потолке.

Если направить световой поток от люстры и дополнительных осветительных устройств на потолок, он станет казаться выше, чем в действительности. Лучший эффект получается на глянцевых виниловых полотнах.

Скорректировать геометрию комнаты помогают светодиодные ленты. Поскольку они отличаются гибкостью, то позволяют воплотить любой дизайн подсветок на натяжном потолке. Ленту прячут в потолочном карнизе, что предоставляет возможность исправить геометрию. С ее помощью также подчеркивают ступени в многоярусной конструкции. Если переходы не выделить, они не будут смотреться объемно, как требует дизайн, а уровни сольются вместе.

Советы и рекомендации

Устанавливая светодиодную подсветку, нужно соблюдать некоторые правила:

  1. Профессионалы рекомендуют приобретать полосы корейских и европейских производителей. Материал из Китая не заслужил доверия. Их светодиоды тусклые, блоки питания постоянно перегорают.
  2. Нельзя резать полосу в любом направлении. Место среза отмечается перпендикулярными линиями, которые повторяются через каждые 3-5 ламп.
  3. В основном светодиоды нужны только для декоративной подсветки. Чтобы сделать ее основным источником света в комнате, нужно приобрести специально, светопроницаемое полотно. Такое покрытие тоньше стандартных и хорошо пропускает свет, а также рассеивает его. В итоге освещается весь потолок, без четких линий.
  4. Для создания рисунка внутри потолка не подходят пленочные покрытия. Лучше отдать предпочтение тканевому полотну, так как оно имеет высокую светопропусканию способность.
  5. Специалисты считают, что оптимальное расстояние между диодами и натяжным покрытием – 2 см. При близком расположении есть вероятность повреждения полотна, а если разместить светодиоды выше, то свет получается приглушенным и слишком рассеянным.
  6. Если стандартной длины не хватает для подсветки всей площади комнаты, при подсоединении дополнительной длины, потребуется еще 1 источник питания.
  7. При спайке отдельных кусков необходимо закрепить место соединение термоусадочной трубкой.
  8. Узор из светодиодных лент красиво смотрится только под однотонным полотном. Если на полотно нанесена фотопечать, то подсвечивать его можно только по периметру.
  9. На многоуровневых конструкциях хорошо выглядят комбинированные подсветки. Пример: точечная + по периметру фигуры.

Чтобы отличить подделку от оригинала, нужно обратить внимание на расположение ламп. Они должны быть на одном уровне. Края ровные, разметка и защитное покрытие без повреждений

Свет от каждой лампы одной интенсивности

Края ровные, разметка и защитное покрытие без повреждений. Свет от каждой лампы одной интенсивности.

Светодиодное освещение в последние годы стало по-настоящему популярным. Причины легко объяснить — они экономичнее, ярче и надежнее простых ламп накаливания.

Кроме этого, светодиодные источники света имеют лучшие характеристики и не греются. Эти качества открыли массу возможностей для применения изделия, в том числе и в сфере потолочных конструкций. Натяжной потолок, который подсвечивается светодиодами, выглядит ярко и необычно.

Остается решить технический вопрос — как выполнить эту работу, и какой потребуется материал.

Экономичная красота

Пленка ПВХ, применяемая для натяжных полотен, имеет полупрозрачную структуру .  Это свойство не смогло остаться незамеченным, ведь если под ней разместить источник света, то можно создать эффект светящегося потолка.  Подсветка потолка светодиодной лентой идеально подходит для этих целей – лента равномерно распределяет свет и не нагревается до критических для винила температур. Ни один другой осветительный прибор не даст такого восхитительного декоративного эффекта.

В зависимости от цвета и яркости светодиодная подсветка потолка  может быть чисто декоративным элементом или основным источником света.  Они потребляют гораздо меньше электроэнергии, чем другие, такие же по яркости осветительные приборы. Так что  светодиодная лента под натяжным потолком, не только украшает помещение,  но и  обеспечивает экономию бюджета.

Способы установки светильников подвесов

При монтаже таких конструкций используется специальный трос, который протягивается по крюкам, вбитым в потолок и стены.

Трековые системы состоят из 2 проводов, один из которых – фазовый, а второй – заземляющий. К ним крепят непосредственно лампы, чаще всего светодиодные, так как они экономичные, оборудованные плафоном.

Особенность такой конструкции в том, что можно один раз купить потолочный подвес, а потом по своему желанию регулировать направление потока света и двигать сами лампы. Для этого требуется монтаж отдельного блока трековой системы. Небольшой размер устройства и высокая мощность позволяют его использовать в жилых комнатах, офисах, складах, цехах и т.д. По типу установки делятся на 2 типа:

  • Вертикальные. Если есть возможность смонтировать габаритное крепление на потолке, можно купить люстру подвес с таким способом установки. Здесь присутствует лишь 1 крепление планки, с которой на тонких струнах спускаются лампы. Тросы практически не видны, за счёт чего создаётся интересный визуальный эффект – светильники парят в воздухе.
  • Горизонтальные. В этом случае 2 троса протягиваются между стенами, и дополнительно удерживаются несколькими креплениями к потолку. Струны изготавливаются из стали, благодаря чему выдерживают значительные нагрузки, а защитное покрытие цинком обеспечивает сопротивление окислению.

Светодиодная лента установка под натяжным потолком

Установка натяжного потолка, особенно, если он – двухуровневый, требует определённых навыков, потому не каждому она по силам, однако создать оригинальный световой рисунок могут многие. Поскольку одноуровневый натяжной потолок со светодиодной подсветкой устанавливается и закрепляется исключительно за направляющие, расположенные по краям комнаты, то существующее между ними пространство, точнее, весь черновой потолок, является полем деятельности и чистым бумажным листом.

Для создания неповторимого светового рисунка прежде всего необходимо нарисовать на потолке расположение лент. Светодиодная лента на потолок выбирается в зависимости от запланированного рисунка и от цвета материала потолка. Они могут быть белыми и цветными.

По своему рисунку необходимо измерить метраж ленты, добавить немного к полученному значению с учётом неожиданных изменений и купить материал – светодиодную ленту, а также коннекторы, соединяющие отдельные её части, и провода, соединяющие эту ленту с энергетической системой комнаты. Также потребуется приобрести реле, изменяющее интенсивность цвета.

Как крепится светодиодная лента:

Эта лента создана на клеевой основе, потому легко крепится к потолку. Единственное условие – полная готовность потолка к этому действию. Его поверхность необходимо предварительно обезжирить, загрунтовать, ошкурить, зашпаклевать

Клейкий слой прилипает хорошо, потому необходимо действовать медленно, осторожно, очень точно. Резка ленты возможна исключительно в специально отмеченных для этого местах, а соединение – специальными коннекторами

Сильные перегибы тоже оказывают влияние на продолжительность службы светодиодов, формируя рисунок. После окончательного приклеивания всех частей, которые находятся на потолке, и их соединения между собой, нужно подключить освещение к сети. Однако неверно будет думать, будто провода от ленты могут быть попросту включены в розетку. Для этого требуется специальный преобразователь, блок питания. Для лент, имеющих разную длину, есть разные блоки питания, мощность которых необходимо рассчитывать, учитывая длину и число лент. Также мощность их зависит от уровня потребления энергии, который указан в сертификате светодиодной ленты и в инструкции, выдаваемой при покупке даже 1 м этой ленты.

Потребляемая мощность указана на 1 метр длины, поэтому при установке надо умножить длину ленты на мощность одного метра.

Рассчитав получившийся результат, следует выбрать самый близкий для него блок питания. После изучения инструкции и подключения к общей сети всего рисунка необходимо проверить работу освещения. По окончанию сборки нужно установить подвесной потолок, после чего останется наслаждаться полученным результатом.

Что потребуется для установки?

Потолочные светильники Армстронг устанавливаются, когда уже установлена ​​подвесная стоечная конструкция. Для сборки прибора вам понадобятся:

  1. Набор отверток.
  2. Лестница — высота ручьев обычно более 3-х метров.
  3. Плоскогубцы.
  4. Изолента или термоусадочная трубка.
  5. Показатель.
  6. Актуальная лампа.

Ячейки для установки светильников

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию промышленного электрического и электронного оборудования Задайте вопрос специалисту На этом этапе предполагается, что проводка и выводы для каждого прибора уже выполнены. Если нет, нужно протянуть кабели для каждого светового щита, то есть для сечения 600х600 мм понадобится фазный провод и нейтраль.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Рекомендации по выбору светодиодной ленты

  • расцветка. Выбирайте RGB ленту, позволяющую изменять цвет, яркость и другие параметры света с помощью пульта;
  • плотность LED элементов. Если обустраиваете контурную подсветку, выбирайте модели с плотным расположением светодиодов (60 либо 120 единиц на 1 м). Направленную подсветку лучше обустроить менее плотной лентой (30 либо 60 светодиодов);
  • мощность. Контурную подсветку стоит делать более мощой лентой – около 8 Вт/м. Направленную можно обустроить и менее мощной – 5 Вт/м;
  • совокупная мощность. Важный фактор для выбора источника питания. Для расчета необходимо умножить длину на мощность на 1 м;
  • источник питания. В зависимости от модели LED лента может питаться от 5, 12 или 24 В. Выбирайте соответствующий источник питания, учитывая мощность подсветки. По параметру мощности лучше сделать небольшой запас.

С примерами подобного освещения можно ознакомиться на фото подсветки потолка, сделанной своими руками. Фактически перечисленные виды и используемые приборы не являются исчерпывающими, но наиболее распространены.

Как правильно расположить и соединить светильники

После того, как потолок обшит, можно распределить светильники, ввиду того, что при проектировании каркаса уже учтено расположение точечных спотов.

Основное освещение

Как основное освещение в жилых комнатах светильники располагаются в шахматном порядке. Специалисты рекомендуют продольный монтаж точечных светильников по прямым линиям строго перпендикулярно к окнам, интервал между лампами от 80 до 100 см, на расстоянии 60 см от стен. Для того чтобы добиться требуемой яркости освещения можно комбинировать обе схемы монтажа спотов.

Схема подсветки

При выборе схемы расположения светильников в качестве подсветки отдельных зон необходимо установить споты при максимальном расстоянии 80 см между ними, и в 40 см от стены. Чаще всего подсветка выполняется зонально в местах отдыха, для чтения книг, периодики или для занятий хобби:  вязание, рисование, шитье и прочее.

Светодиодную ленту

Светодиодная лента обеспечивает подсветку помещения в выбранных зонах, то есть устанавливается в комнате в местах отдыха, создавая приглушенный свет. Свет от светодиодных лент очень полезен и мягок для уставших глаз, если человек много работает за компьютером.

Выбор места установки

При монтаже подсветки можно установить ее по периметру комнаты. Для более удобного расположения освещения лучше всего проконсультироваться со специалистом.
