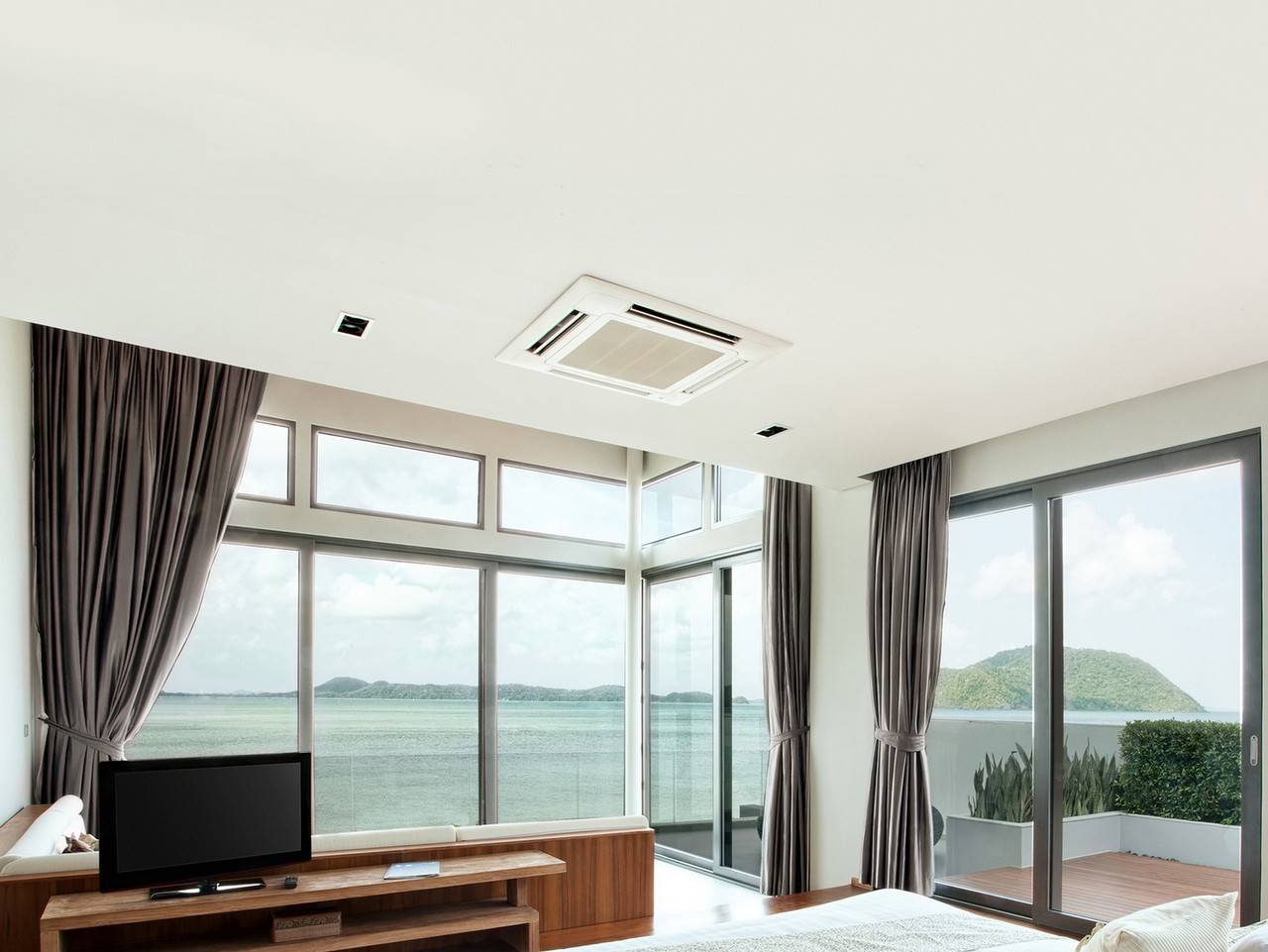

Встраиваемый потолочный кондиционер

Алгоритм монтажа

Монтаж потолочных сплит систем напрямую зависит от их разновидности. В статье про кассетные кондиционеры мы уже рассказывали о монтаже, поэтому не будем повторяться.

Мы расскажем о ключевых этапах монтажа, с которыми вы столкнетесь вне зависимости от типа используемого кондиционера:

  1. Установка внутреннего блока (-ков)

Монтаж начинается с установки внутреннего блок кондиционера. Если их несколько, то все внутренние блоки устанавливаются одновременно. Установка производится строго по уровню;

  1. Установка трубопроводов

Трубопровод монтируется согласно выбранной разновидности кондиционера. Так, например, при установке кассетных систем трубопровод монтируется в межпотолочном пространстве между черновым и подвесным потолком. После монтажа труб их нельзя сразу подключать к внешнему блоку, эту процедуру следует провести только после установки наружного блока;

  1. Установка наружного блока

Наружный блок устанавливается на фасаде здания, реже на крыше или в других местах. Рекомендуется защита наружного блока от прямых осадков и солнечных лучей с помощью навеса. Блок монтируется на специальную раму, которую предварительно прикручивают к месту монтажа;

  1. Электромонтажные работы

Используйте монтажную схему, предложенную производителем купленного кондиционера. Не забудьте о предохранителях и выключателях. Заранее предусмотрите наличие системы централизованного и/или дистанционного управления кондиционером.

После проведения этих работ можно осуществить первый запуск и наладку.

Моноблочные кондиционеры

Мобильные кондиционеры

    Не требует специального монтажа Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер»)  единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Виды кондиционеров потолочного типа

Для домашнего пользования используется три основные системы кондиционирования потолочного расположения:

  • Подпотолочный кондиционер, по виду обычная плоская коробка, установленная на потолке с помощью кронштейнов. Охлаждает воздух внутри комнаты, прогоняя поток через внутренний теплообменник без забора воздуха с улицы;
  • Кассетный потолочный кондиционер. Представляет собой кубический блок с одним или двумя теплообменниками, смонтированный на каркасе подвесного потолка. Это единственный кондиционер, полностью встраиваемый в потолок, на поверхности остается лишь лицевая панель;
  • Настенно-потолочные модели сплит-систем. У данного типа кондиционеров внутренний блок располагается под потолком, рядом с оконным проемом или выходом на балкон, на небольшом удалении от наружной стены.

Кроме перечисленных вариантов, к потолочным моделям условно можно отнести канальный кондиционер, наиболее мощный из всех. Его относят к полупромышленным потолочным системам вентиляции и кондиционирования, и для квартиры он слишком велик, может использоваться для частных домовладений.

Система с приточной вентиляцией

Конструктивно такой аппарат состоит из одного или нескольких «горячих» сплит-блоков, установленных на наружной стене или фасаде здания. Вторая часть состоит из:

  • Системы труб и каналов вентиляции;
  • Фанкойла и теплообменников.

Эта часть оборудования монтируется в запотолочном пространстве подвесной конструкции или даже за плитами перекрытия. Очень дорогая и эффективная система, в одном комплекте высококлассный охладитель, рекуператор и вентиляция.

Вывод канальной системы на кухне

Припотолочные модели

Один из наиболее современных вариантов систем кондиционирования помещения, как правило, такое устройство состоит из двух блоков. Наружная часть практически не отличается по устройству от обычной сплит системы. Внутренний блок представляет собой плоский и широкий корпус, высотой 15-20 см.

Внешний вид и способ установки подпотолочной системы

Внешний вид и способ установки подпотолочной системы

Внутренние блоки простейших потолочных кондиционеров могут устанавливаться на удалении 5-7 м от наружной стены, более дорогостоящие и совершенные модели можно устанавливать на расстоянии до 70 м от наружного оборудования. Внутри такой коробки находится теплообменник, вентилятор, фильтр и дистанционная система управления. Такие потолочные блоки кондиционера способны направлять охлажденный поток лишь в одном направлении, иногда с регулировкой угла отклонения струи воздуха.

К достоинствам моделей можно отнести эффективное охлаждение с возможностью дополнительного забора до 10 % свежего воздуха.

К недостаткам потолочного расположения «холодного» блока кондиционера можно отнести слишком стандартный вид, который подойдет не для любого интерьера помещения, как бы не пытались его замаскировать или скрыть.

Кассетные потолочные кондиционеры

Более удобным в повседневном пользовании считается кассетный вариант «холодного» блока. Это тоже потолочный вариант кондиционера, но уже не закрепленный на потолке, а спрятанный в каркасе подвесного потолка.

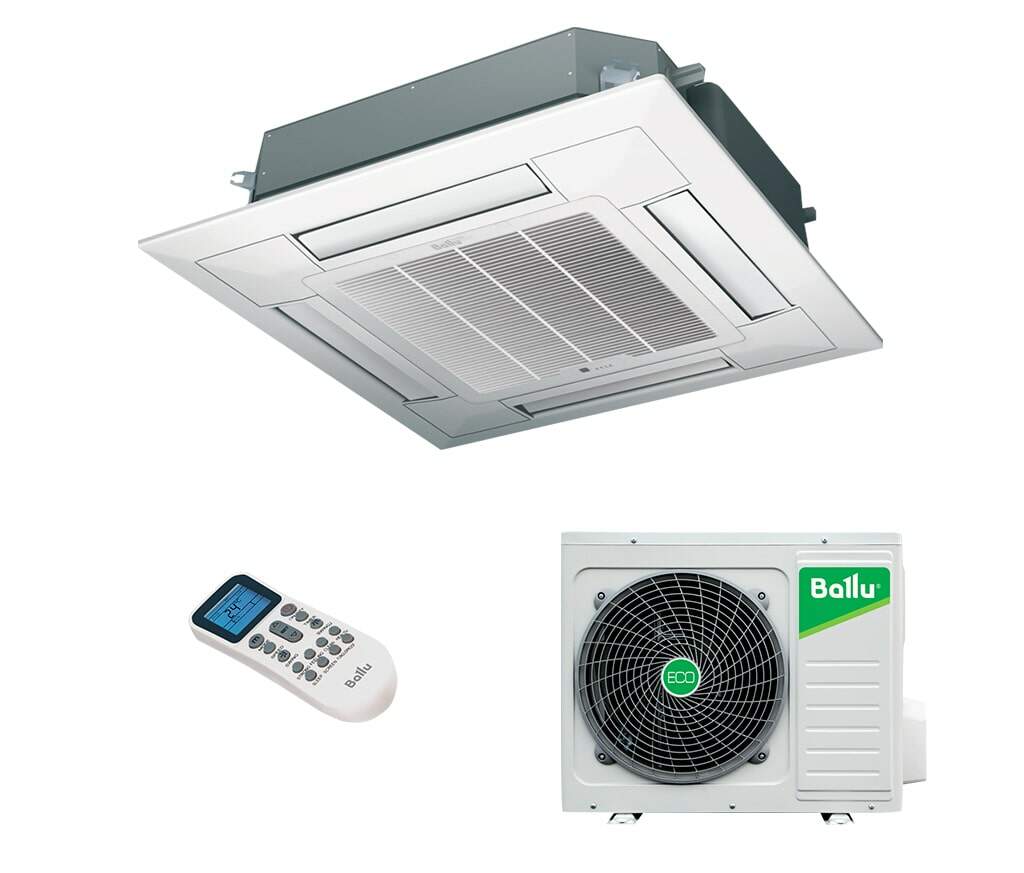

Комплект потолочного кондиционера

Конструктивно такой блок представляет собой корпус кубической либо прямоугольной формы с высотой стенки до 25 см. Кассетный потолочный кондиционер вставляется в одну из ячеек и крепится к черновому потолку либо к плите потолочного перекрытия. Внутри такого блока находится теплообменник, вентилятор, фильтр, а также емкость для сбора конденсата и помпа для перекачивания жидкости за пределы помещения.

Способ установки

Важно! Кассетный потолочный блок, по сути, является единственным вариантом кондиционера, обеспечивающего регулировку выброса охлажденного потока в четырех направлениях.

Схема работы

Серьезным недостатком кассетной системы кондиционирования является необходимость в установке подвесного потолка, иным способом смонтировать внутренний блок невозможно. Кроме того, при неправильном креплении на каркасе на опорный профиль могут передаваться вибрации от работы помпы и вентилятора.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Кондиционеры потолочного типа универсальны, они широко используются для охлаждения воздуха в домашних, офисных, торговых и производственных помещениях площадью 30–150 м2. В малогабаритных комнатах установки этого типа, как правило, не используются.

Данная кондиционирующая техника монтируется в следующих случаях:

  • больших по площади помещениях – частных гостиных, кафе, библиотеках, спортклубах, ресторанах;
  • помещениях с нестандартной планировкой – слишком длинных коридорах, холлах, галереях, конференц-залах;
  • если потолки в здании слишком высокие (от 3,5 до 4 м) – в мастерских, заведениях общепита.

Подпотолочные системы климат-контроля могут использоваться и при низких потолках. Специально для этих целей корпус некоторых моделей сконструирован с небольшой глубиной – 16,5–25 см.

Достоинства и недостатки.

Потолочные кондиционеры обладают рядом достоинств:

  1. Высокая мощность и хорошая производительность.
  2. Небольшие габариты, лаконичный дизайн.
  3. Удобное для человека расположение.
  4. Рациональное распределение воздушного потока.
  5. Конструктивное разнообразие моделей.

Среди недостатков подпотолочных конструкций можно назвать высокую стоимость изделий этой категории, техническую сложность их монтажа.

Общая информация

Потолочные кондиционеры не зря называются именно так: их ключевая особенность заключается в наличии очень тонких внутренних блоков, которые можно смонтировать даже в маленьком межпотолочном пространстве. В каталогах у многих производителей можно найти кондиционеры с высотой блока не более 30 см, и это действительно впечатляет.

По сути своей потолочный кондиционер — это обычная сплит-система, но «упакованная» в компактный корпус

Это отличное решение для помещений, в которых просто нет места для установки привычных настенных кондиционеров или в случае, если важно соблюсти определённые эстетические требования

Также потолочный кондиционеры кассетного типа часто устанавливаются в офисах с потолками «Армстронг», поскольку размеры внутренних блоков совпадают с размера съемных потолочных плит. Однако, помимо кассетных существуют еще и другие разновидности потолочных кондиционеров. Чуть позже мы расскажем об этом подробнее.

Преимущества и недостатки

Потолочные кондиционеры эстетичны, компактны, работают очень тихо и позволяют навсегда избавиться от сквозняков.

Модели высокой ценовой категории умеют не только охлаждать воздух, но еще и нагревать, а также очищать его. Вы можете установить в комнате тот микроклимат, который благоприятно повлияет на вашу жизнедеятельность.

Однако, несмотря на все достоинства, у потолочных кондиционеров есть и свои недостатки. Так, например, даже самый технологичный потолочный аппарат не способен работать достаточно эффективно в режиме нагрева, поскольку располагается в верхней части комнаты.

Также монтаж такой системы кондиционирования предполагает наличие идеально ровного потолка, чтобы между внутренним блоком и потолком не было зазоров.

Что это такое?

Кассетный кондиционер относится к так называемым сплит-системам. Сплит-системы в свое время пришли на смену приборам оконного типа, и довольно быстро завоевали рынок. Принцип сплит-системы перед другими типами состоит в разделении системы кондиционирования на внутренний и внешний блок. Такое разделение позволило освободить просвет оконного проема от громоздкого устройства, сэкономить жизненное пространство помещения и вынести на улицу шумное сердце прибора – компрессор.

Внутренний блок кондиционер отличается от классической сплит-системы

Внутренний блок всех «кассетников», независимо от цены, имеет квадратную форму и рассчитан на встраивание в подвесной потолок. Этой задаче подчинены и габариты элемента: размеры внешней панели составляют примерно 0,5х0,5м, а глубина элемента – 20-35 см, что соответствует ячейке подвесного потолка и пространству от поверхности подвесного потолка до капитального потолочного перекрытия.

Устройство сплит системы потолочных кондиционеров

Внутренний блок системы кондиционирования представляет собой корпус с теплообменником, внутри которого заканчивается жидкий газ. При испарении хладогента температура металлического корпуса резко снижается до отрицательных температур. Вентилятор забирает часть воздуха из помещения и проталкивает через теплообменник, охлаждая его до требуемой температуры. Здесь же находится воздушный фильтр и система сбора конденсированных водяных паров.

Наружный блок состоит из большого медного теплообменника, емкости с фреоном и компрессором, сжимающим и охлаждающим теплоноситель до необходимого состояния

Виды кондиционеров потолочного типа

Для домашнего пользования используется три основные системы кондиционирования потолочного расположения:

  • Подпотолочный кондиционер, по виду обычная плоская коробка, установленная на потолке с помощью кронштейнов. Охлаждает воздух внутри комнаты, прогоняя поток через внутренний теплообменник без забора воздуха с улицы;
  • Кассетный потолочный кондиционер. Представляет собой кубический блок с одним или двумя теплообменниками, смонтированный на каркасе подвесного потолка. Это единственный кондиционер, полностью встраиваемый в потолок, на поверхности остается лишь лицевая панель;
  • Настенно-потолочные модели сплит-систем. У данного типа кондиционеров внутренний блок располагается под потолком, рядом с оконным проемом или выходом на балкон, на небольшом удалении от наружной стены.

Кроме перечисленных вариантов, к потолочным моделям условно можно отнести канальный кондиционер, наиболее мощный из всех. Его относят к полупромышленным потолочным системам вентиляции и кондиционирования, и для квартиры он слишком велик, может использоваться для частных домовладений.

Система с приточной вентиляцией

Конструктивно такой аппарат состоит из одного или нескольких «горячих» сплит-блоков, установленных на наружной стене или фасаде здания. Вторая часть состоит из:

  • Системы труб и каналов вентиляции;
  • Фанкойла и теплообменников.

Эта часть оборудования монтируется в запотолочном пространстве подвесной конструкции или даже за плитами перекрытия. Очень дорогая и эффективная система, в одном комплекте высококлассный охладитель, рекуператор и вентиляция.

Вывод канальной системы на кухне

Припотолочные модели

Один из наиболее современных вариантов систем кондиционирования помещения, как правило, такое устройство состоит из двух блоков. Наружная часть практически не отличается по устройству от обычной сплит системы. Внутренний блок представляет собой плоский и широкий корпус, высотой 15-20 см.

Внешний вид и способ установки подпотолочной системы

Внешний вид и способ установки подпотолочной системы

Внутренние блоки простейших потолочных кондиционеров могут устанавливаться на удалении 5-7 м от наружной стены, более дорогостоящие и совершенные модели можно устанавливать на расстоянии до 70 м от наружного оборудования. Внутри такой коробки находится теплообменник, вентилятор, фильтр и дистанционная система управления. Такие потолочные блоки кондиционера способны направлять охлажденный поток лишь в одном направлении, иногда с регулировкой угла отклонения струи воздуха.

К достоинствам моделей можно отнести эффективное охлаждение с возможностью дополнительного забора до 10 % свежего воздуха.

К недостаткам потолочного расположения «холодного» блока кондиционера можно отнести слишком стандартный вид, который подойдет не для любого интерьера помещения, как бы не пытались его замаскировать или скрыть.

Кассетные потолочные кондиционеры

Более удобным в повседневном пользовании считается кассетный вариант «холодного» блока. Это тоже потолочный вариант кондиционера, но уже не закрепленный на потолке, а спрятанный в каркасе подвесного потолка.

Комплект потолочного кондиционера

Конструктивно такой блок представляет собой корпус кубической либо прямоугольной формы с высотой стенки до 25 см. Кассетный потолочный кондиционер вставляется в одну из ячеек и крепится к черновому потолку либо к плите потолочного перекрытия. Внутри такого блока находится теплообменник, вентилятор, фильтр, а также емкость для сбора конденсата и помпа для перекачивания жидкости за пределы помещения.

Способ установки

Важно! Кассетный потолочный блок, по сути, является единственным вариантом кондиционера, обеспечивающего регулировку выброса охлажденного потока в четырех направлениях. Схема работы

Схема работы

Серьезным недостатком кассетной системы кондиционирования является необходимость в установке подвесного потолка, иным способом смонтировать внутренний блок невозможно. Кроме того, при неправильном креплении на каркасе на опорный профиль могут передаваться вибрации от работы помпы и вентилятора.

Это интересно: Комплектующие для металлочерепицы (видео)

Кондиционеры напольно-потолочного типа

Одной из самых универсальных сплит систем на сегодняшний день является кондиционер напольно-потолочного типа, поскольку его конструкция допускает два варианта установки. Если внутренний блок монтируется под потолком, то воздушные массы направляются вдоль потолка в режиме охлаждения, или параллельно плоскости стены в режиме обогрева. При монтаже на полу потоки воздуха направлены в противоположную сторону.

Установка такого кондиционера целесообразна в помещениях, где нет возможности установить встраиваемый вариант сплит системы, например в случае отсутствия подвесной конструкции. Кондиционеры напольно-потолочного типа применяются как в жилых и офисных, так и в различных промышленных и торговых помещениях. При этом выбор варианта установки осуществляется исходя из эффективности использования в той или иной конфигурации, а также из эстетических соображений. Правила и последовательность монтажа напольно-потолочного кондиционера аналогичны настенной сплит системе.

Монтаж настенно-потолочных кондиционеров

Блоки можно монтировать на достаточно большом удалении от наружной стены и точки установки главного корпуса с компрессором. Единственным условием является соблюдение угла наклона медной трубы с жидким теплоносителем, это необходимо для того, чтобы избежать появления паровых пробок, и тем самым обеспечить равномерную нагрузку на компрессор.

Кассетные модели можно устанавливать в центре помещения, или в любой другой части потолочного перекрытия. Остальные модели обычно располагают на удалении не более 10 м, с перепадом высоты не более 30 см.

Лучше всего ставить на настенные кронштейны

Устройство сплит системы потолочных кондиционеров

Внутренний блок системы кондиционирования представляет собой корпус с теплообменником, внутри которого заканчивается жидкий газ. При испарении хладогента температура металлического корпуса резко снижается до отрицательных температур. Вентилятор забирает часть воздуха из помещения и проталкивает через теплообменник, охлаждая его до требуемой температуры. Здесь же находится воздушный фильтр и система сбора конденсированных водяных паров.

Наружный блок состоит из большого медного теплообменника, емкости с фреоном и компрессором, сжимающим и охлаждающим теплоноситель до необходимого состояния

Разновидности потолочных кондиционеров

Любой кондиционер, в том числе потолочный, обладает рядом характеристик, на которые нужно обратить внимание. Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера

Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера.

Предлагаем подробно остановиться на корпусах.

Кассетный кондиционер

Ранее мы уже рассказывали о кассетных кондиционерах. Обязательно прочтите статью ниже, чтобы узнать об этом подробнее.

Вкратце: кассетный кондиционер монтируется в межпотолочное пространство, зачастую имеет квадратную форму и используется как эстетичная замена стандартному настенному кондиционеру, который вы наверняка видели в квартирах.

Кассетный кондиционер состоит из одного наружного блока, который монтируется за пределами помещения (например, на фасаде здания), и одного или более внутренних блоков, которые устанавливаются в комнате. Кассетные кондиционеры отличаются небольшой толщиной корпуса (от 25 см).

Для монтажа кассетной сплит системы потолочного типа важно, чтобы высота потолка была не менее 2.7-3 метров, поскольку большинство таких кондиционеров отнимают от 30 до 50 см полезного пространства. Если ваши потолки ниже 2.7 метров, лучше выбрать кондиционер другого типа.

Канальный кондиционер

Канальные системы кондиционирования состоят из стандартного наружного блока, который крепится к фасаду, и внутренних блоков вытянутой формы, которые монтируются в межпотолочное пространство.

Канальный кондиционер требует меньше места, чем кассетный. Посмотрите на изображение ниже: канальный кондиционер установлен в короб, который практически не скрадывает пространство над головой.

Канальный кондиционер

Однако, важно понимать, что канальная система — это скорее улучшенный вариант приточно-вытяжной вентиляции, чем полноценный кондиционер. Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон

Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха

Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон. Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха.

Настенно-потолочный кондиционер

Если в помещении штукатуренные или просто очень низкие потолки, можно установить настенно-потолочный кондиционер. С виду он похож на привычный настенный аппарат, но имеет плоскую форму. На одной из граней внутреннего блока кондиционера располагаются воздуховоды.

Кондиционеры такого типа отлично справляются с охлаждением и нагревом помещений площадью до 80-90 квадратных метров. При бОльшей площади рациональнее использовать кассетные или напольно-потолочные системы (о них мы расскажем далее).

Напольно-потолочный кондиционер

Название кажется абсурдным: как кондиционер может быть одновременно и напольным, и потолочным? Все просто: при монтаже этой системы применяется связка из двух типов внутренних блоков — настенно-потолочного (о нем мы говорили ранее) и напольного. Посмотрите на изображение ниже, чтобы понять суть этой системы.

Связка из напольного и настенно-потолочного блока образует очень мощную систему кондиционирования, которая способна охладить большие площади. Напольные блоки с виду похожи на современные радиаторы отопления, поэтому отлично впишутся в интерьер.

Итоги

Встраиваемый кондиционер в потолок может стать отличным выбором, если для вас важны не только технические, но и эстетические качества. При выборе потолочного кондиционера для дома или квартиры рекомендуем выбрать настенно-потолочный вариант, а при покупке потолочного кондиционера для офиса отлично подойдет кассетный аппарат.

Канальные кондиционеры хороши там, где нет нужды в дополнительном нагреве комнаты. А напольно-потолочные системы отлично подойдут для очень больших помещений, в которых нет возможности установить кассетные аппараты из-за низких потолков.

Желаем удачи!
