Сборка электрического щита своими руками

Индукционные счетчики

Внутреннее строение индукционного счетчика:

Основой функциональности у названых счетчиков служит физический закон магнитной индукции. В конструкции, для создания эффекта используются два электромагнита разной формы и ориентации относительно друг друга, для каждой фазы потребителя. Один из них подключен непосредственно к питанию сети, а второй в разрыв линии нагрузки. Генерируемые ими поля инициируют возникновение вихревых токов на диске из проводящего металла, за счет которых последний и приводится в движение, совершая обороты вокруг своей оси. Причем чем сильнее нагрузка на линию, к которой подключен один из генераторов поля, тем больше электронов скапливается на подвижном элементе, отчего он и вращается быстрее. В целях ограничения момента движения, — чтобы скорость не стала равна применяемой в электродвигателе — используется установленный рядом с поверхностью алюминиевого диска постоянный магнит.

Классическая схема:

На приведенном изображении видны магнитные поля, циркулирующие в процессе работы прибора. Они обозначены ФI, ФU1 и ФU2. Остальные элементы схемы указаны цифрами. Под номером 1 с обмоткой, отмеченной 2, идет электромагнит наведения. Якорь второго маркирован 3 с силовой линией 4, подключаемой к нагрузке. За 6 закреплен алюминиевый проводящий диск, 7 — ось, на которой он находится. 8 — редуктор, передающий вращательный момент на счетный механизм 9.

Устройство электросчетчика аналогичного плана настолько простое, что индукционные приборы учета электроэнергии изготавливались и применялись еще в 19 веке.

Особенности подключения автоматических выключателей

После того, как вы определитесь с типом автоматов, их необходимо подключить. Если придерживаться определенных этапов, то справиться с таким процессом можно без каких-либо специальных навыков.

Здесь мы рассмотрим процесс поэтапной сборки электрического щита для однокомнатной квартиры. Для начала потребуется подготовить все инструменты и комплектующие, которые будут использованы в процессе монтажа:

Сборка щитка – пошаговая инструкция

Шаг 1. Первым делом на верхней рейке нам потребуется расположить автоматику, таким образом, как она должна выглядеть после фиксации. Сначала мы укладываем рубильник, после чего УЗМ (защитное устройство), после чего три УЗО на разные группы (ток утечки 30 мА, номиналом 63,63 и 40 А).

Первый на 40 А – свет, второй на 63 А – на варочную панель и духовку, третий на 63 А – на оставшиеся группы. В конце устанавливается один дифференциальный автомат типа «А», потому что такие устройства рекомендуют производители большинства бытовых приборов.

Шаг 2. Далее необходимо перейти ко второй рейке и расставить автоматы в правильном положении. Расставлять их надо строго под определенной группой УЗО. Начинать следует с правой стороны.

Шаг 3. Теперь автоматику необходимо запитать между собой. Для таких целей следует использовать гребенки в двух конфигурациях. Первая – PS-1 на 12 модулей. Вторая – PS-2 на 12 модулей. Поскольку у нас только 9 модулей, лишний участок гребенки потребуется удалить машинкой со специальным диском. Так, сначала необходимо запитать верхний модуль.

Шаг 4. Когда миниатюрная гребенка будет готова, потребуется вставить ее в автоматику, а потом затянуть винтовые крепления.

Шаг 5. Теперь необходимо запитать по аналогичному принципу нижнюю автоматику. Здесь придется учесть некоторые нюансы. Медь вместе с пластиковой частью отпиливать не стоит, их следует отрезать отдельно. Это позволит исключить необходимость использования боковых заглушек. Так, пластмассовая часть будет длиннее медной, тем самым обеспечивается дополнительная безопасность.

Поскольку автоматика разделяется на три части, то понадобится разделить и медную часть (два модуля, два модуля, 5 модулей). После чего эти три части можно использовать под единой гребенкой из пластика.

Шаг 6. Далее необходимо подавить питание от рубильника на УЗМ, это позволит проверить функциональность. Для этого нам понадобится подготовить два кабеля 10 квадратных миллиметров – черный и синий (на фазу и нуль). Потребуется сначала отрезать кабели нужной длины, затем снять изоляции по краям, а только потом подсоединять.

Шаг 7. Проверяем работоспособность соединения. Для этого нам необходимо подготовить питающий кабель с вилкой на одном конце и соединениями на другом. Одну сторону следует подключить к автомату, а вилку включить в розетку (вторым этапом).

Шаг 8. Далее необходимо подать питание на первое УЗО, потому что все остальные мы уже запитали гребенкой. Здесь тоже необходимо отрезать кабель нужного размера, зачем зачистить его концы и подключить питание от УЗМ на первое УЗО.

Шаг 9. Следующим этапом нам необходимо сдвинуть все нижние автоматы в правую сторону и зафиксировать их ограничителем.

Шаг 10. Теперь необходимо убрать питающий кабель и перенести конструкцию в щиток. Теперь необходимо перейти к этапу установки нулевых шин. Здесь имеется три УЗО и такое же количество шин.

Потребуется установить шины и подключить каждое УЗО к шине. Сделать это следует с помощью кабеля 6 квадратных миллиметров. В данном случае тоже потребуется отрезать нужный размер, снять изоляцию.

Шаг 11. Далее нам потребуется запитать группы автоматов к каждому УЗО. Теперь понадобится взять кабель того же сечения, но только уже красного цвета. Здесь тоже следует отмерить нужную длину, зачистить, а только потом соединить.

На данном этапе процесс подключения всех элементов щитка считается завершенным. Теперь следует только подтянуть винтовые крепления, еще раз проверить работоспособность устройства, закрыть его крышкой. Кроме того, желательно промаркировать автоматику, чтобы понимать последовательность компонентов.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО

Самая важная характеристика, влияющая на выбор количества автоматических выключателей – это дифференциальный ток утечки.

Согласно  ПУЭ 7 (правила устройства электроустановок),  безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:

В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.

Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.

Узнать, какай величину утечки групп можно двумя способами:

1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)

2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)

Согласно пункта ПУЭ 7.1.83:

Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:

Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:

16A х 3шт = 48А,

получившаяся нагрузка умножается на 0.4 мА:

48А х 0,4мА=19.2мА

Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:

200м х 10 мкА=2000мкА=2мА

Складывая величины получаем общую утечку трех розеточных групп:

19.2+2=21.2 мА

Как видите, получившийся расчетный дифиринциальный ток меньше порога срабатывания 30мА и, казалось бы, можно смело реализовывать такую схему. Даже не мешает добавить еще один автоматический выключатель, но это лишь в теории. Ведь тот же пункт 7.1.83 ПУЭ говорит, что максимальный утечка системы, не должна превышать номинального диференциального тока УЗО, более чем на одну треть (1/3), что равно 10мА.

Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).

Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.

Логика здесь следующая: вряд ли вы одновременно используете все электроприборы в доме, в основном какую-то часть, соответственно и потребляется не 16А, а меньше.Средний коэффициент спроса квартиры находится в диапазоне 0,5-0,8. Взяв нижнее значение – 0,5, получаем нагрузку не 48А, с трех аппаратов на 16А каждый, а 24А, что свободно проходит по вычислениям. Либо берется суммарный расчетный ток этих групп, а не номиналы их защитных автоматов.

Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.

Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.

Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную  утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.

Схема щитка с УЗО для отдельных групп


Схема электрощитка с УЗО для отдельных групп

Прибор УЗО срабатывает при нагрузке от 1 А до 80 мА, что предотвращает поражение током и летальный исход в случаях утечки. Устройство подходит для жилых помещений, где электропроводка имеет общую длину от 400 м.

Расключить квартиру можно следующим образом:

  1. Установка аппарата на вводе. УЗО с пределом срабатывания до 30 мА подходит для квартиры с однофазной нагрузкой 11 кВт.
  2. Защита от токовой утечки также ставится на розеточные линии и группу сплит-системы.
  3. Один прибор располагается на объединенной системе, где на каждую группу стоит защитный автомат.
  4. Монтаж стандартного автомата для сети с металлическими корпусами осветительных приборов.

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

  • Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
  • Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), EKF, Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

  • качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
  • стоимость ненамного выше, чем у моделей среднего качества;
  • в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

  1. Сама коробка с дверцей.
  2. DIN-рейка (на нее осуществляется крепление всей автоматики).
  3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
  4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
  5. Счетчик электроэнергии.
  6. Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.

Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже). Сечения соединительных проводов выбирать из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. Главу 1.3 ПУЭ)

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со  степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический электрический щит. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.

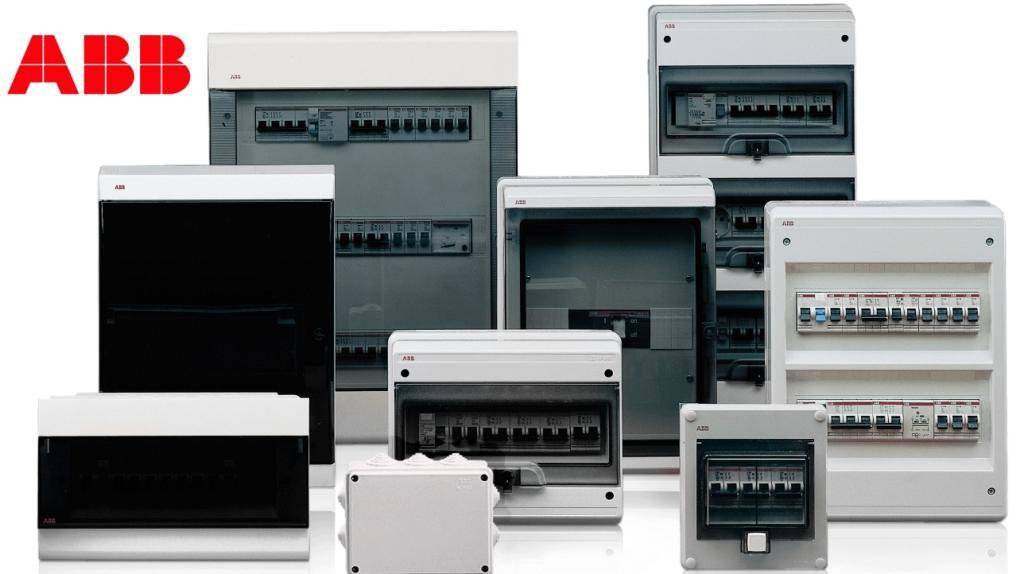

Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля.  Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Как правильно маркировать кабели и провода

Цветовая маркировка жил необходима для монтажа практически любой электросети. Она дает возможность быстро определить, для чего нужна та или иная жила. В результате ускоряется и упрощается монтаж электропроводки, а главное – снижается риск поражения человека электрическим током и короткого замыкания при эксплуатации электропроводки.

Отметим, что цветовая маркировка жил необходима, даже если речь идет о щите, установленном в доме с небольшим количеством кабелей. Ведь ремонтировать и обслуживать электропроводку в дальнейшем могут электротехники из соответствующих организаций. Кроме того, необходимость подобной маркировки четко указана в действующих ГОСТ и ПУЭ.

Правила маркировки кабелей в электропроводке

Цвета для разметки проводов выбраны не случайно. Они прописаны в правилах технич. эксплуатации электроустановок потребителей. Сокращенно – ПТЭЭПП. Там сказано, что жилы должны иметь цветовую и цифровую маркировку. Кроме того, соответствующие отметки должен иметь и сам распределительный щит.

В свою очередь в ПУЭ сказано следующее:

  1. Распределительный щит должен иметь наименование на корпусе. Если щит установлен в квартире, то его маркировка необязательна. Если же он установлен снаружи, например, во дворе частного дома, тогда маркировка обязательна.
  2. Внутри распределительного щита должен быть лист с таблицей, в которой перечислены все потребители электроэнергии с указанием потребляемой мощности. Кроме того, внутри должна быть схема сборки вводного щита, если таковая необходима.

Далее в ПТЭЭПП указано:

  • Кабели и провода в модульном электротехническом устройстве следует маркировать цветом.
  • На устройствах защиты должна быть маркировка, в которой указана группа электросети, для которой действует данное защитное устройство. Дополнительно должен быть порядковый номер и назначение данной группы (бойлер, освещение в гостиной и т.д.)
  • В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно действующему ГОСТ 23594–79 используется следующая маркировка:

  • Провод или кабель маркируется бирками, термоусаживаемыми трубками или лентами ПВХ. Разумеется, что надписи на бирках должны быть четкими и разборчивыми. Длина бирка должна быть более 2,5 сантиметров.
  • Кроме того, маркировка может наноситься не на бирки, а непосредственно на провод или кабель. Здесь также обязательным условием является разборчивость и четкость маркировки, это можно увидеть на фото:

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Итак, мы рассмотрели наиболее важные правила маркировки проводов. Теперь расскажем, как необходимо маркировать кабели при монтаже электропроводки.

Оборудование для маркировки кабелей

Маркировка кабелей и проводов – необходимая и важная задача для надежной и безопасной эксплуатации электропроводки. Каждый электрощиток должен иметь специальные метки, которые позволяют быстро разобраться в хитросплетении проводов и кабелей. Проблема заключается в том, чтобы сделать маркировочные бирки, которые будут служить длительное время.

Оптимальным решением для этого является специальный принтер (смотрите фото ниже) для печати бирок и этикеток с маркировкой.

Конечно, если Вы не занимаетесь профессионально электромонтажом проводки, в таком принтере нет необходимости. Для бытовой электропроводки можно приобрести кабельные маркеры, которые можно увидеть на фото ниже.

С их помощью можно быстро и просто маркировать силовые и контрольные линии в электрощитках.

Что еще нужно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже.

При монтаже в электрощите следует указывать группы электропроводки. Это позволяет быстро понять, какой именно входной кабель обслуживает проблемную или вышедшую из строя группу.

Если открывая электрощит непонятно, какой именно кабель отвечает за проблемную ситуацию, необходимо с помощью индикаторной отвертки локализовать проблему. Это может занять достаточно много времени, в зависимости от сложности электропроводки.

Если жилы не имеют цветовой маркировки, то это следует произвести их маркировку. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

В результате мы получаем вот такую маркировку:

Теперь при ремонте можно быстро определить назначение каждой жилы. С помощью термоусаживаемых трубок или изоленты можно маркировать жилы не только в электрощите, но и в других устройствах, например, автоматах, УЗО и т.д.

Техника безопасности

Щиток обслуживают подготовленные работники. Аварийные работы проводят выездные оперативники. Начинают ремонт только после обесточивания распределительного устройства. Ставят предупредительные знаки о работе, запрещающие включать рубильники.

В щите под каждым выключателем делают четкие обозначения и надписи о принадлежности устройства к определенному контуру. Используют клейкие стикеры, на которых пишут короткие информативные надписи.

Работы выполняют на резиновом коврике или в токоизолирующей обуви. Надевают прорезиненные перчатки, рукоятки инструмента должны быть в изоляции.

Монтаж: главные этапы и особенности

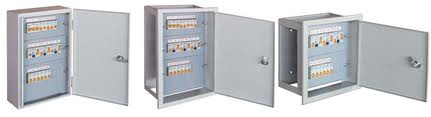

Этажный щит обычно поставляется в готовом собранном виде. Никаких дополнительных действий по сбору конструкции производить не понадобится. Осуществлять монтаж ЩЭ скорее всего будет специалист-электрик из обслуживающей или строящей дом организации.

Купить щит этажный ЩЭ в Ростове-на-Дону для любого количества квартир можно в нашей компании. Мы предлагаем не только типовые собранные модели щитов, но и готовы изготовить и собрать этажные щиты на заказ любой комплектации и размеров. Собственное производство позволяет нам держать стоимость щитов на выгодном уровне и предоставлять полный спектр услуг по обработке металлических изделий.

Но некоторые тонкости монтажа владельцам квартир знать не помешает, особенно, если необходимо осуществить замену старого оборудования на новое.

Щит может быть наружным или внутренним, устанавливаться в разные места и отличаться фирмой-изготовителем, своей формой и эксплуатационными характеристиками.

Первое, что необходимо сделать, — определить зону установки щитка. Здесь важны два принципа:

  • место монтажа должно соответствовать требованиям ПУЭ, ПБ. Нельзя размещать щиток вблизи газовых коммуникаций и тепловых приборов. Также не подойдут места с повышенным уровнем влажности;
  • Удобство — важная составляющая. Лучше всего размещать щиток там, где он не будет никому мешать, но доступ к нему будет у владельцев всех подключенных квартир.

Высота установки

Устанавливать этажный электрощит принято на уровне глаз. Согласно нормативным документам размещение устройств должно производится на расстоянии 400-2000 мм от пола. Что касается аппаратов ручного управления, то эти нормы сужают до 700-1900 мм, измерительных приборов — 1000-1800 мм. Таким образом разместить электрический этажный щит можно на высоте от одного до 1,8 метра. Наивысшее значение, которое может достигать высота установки этажного щита, будет оптимальным вариантом.

Главные этапы

Перед осуществлением монтажа составляется схема подключения этажного щита. Она поможет исключить ряд проблем, которые могут возникнуть при начале работ по установке.

Однофазная схема подключения ЩЭ

Трехфазная схема подключения ЩЭ

Начать работу по монтажу этажного щита следует с установки “автоматов” и других защитных механизмов, заключаемых в керамический блок. Дальше подключаются гибкие перемычки. Надежно закрепить провода в щите помогает использование кабельных стяжек.

Следующий этап — подключение вводного кабеля. Заранее проверяется напряжение на нем, и если оно есть, то появляется необходимость в обесточивании всей сети.

Через фазную и нулевую клемму щита к нему подключается входящая проводка и заземление:

  • фазная проводка (черная, серая, коричневая изоляция) подключается к однополюсным автоматам;
  • заземление (желто-зеленый провод) присоединяется к шине РЕ

Очень важно помнить, что вследствие электротермического воздействия часто происходит небольшое ослабление всех контактов, а следовательно появляется необходимость их дополнительного затягивания через 3-4 недели. Дальше эта профилактическая процедура производится один раз в полгода-год

Последний этап — подключение потребителей в соответствии с маркировкой электропроводки.

Создание схемы подключений

Схему прежде нужно начертить на бумаге, чтобы по ней можно было правильно сконструировать устройство. Сборка электрощита для частного дачного дома или небольшой квартиры может быть сделана заранее и продаваться в комплекте с ним. Можно выбрать готовые варианты посложнее, которые будут соответствовать составленной схеме.

Все существующие и запланированные в дальнейшем потребители необходимо записать. Розетки и освещение целесообразно разделить на группы, к каждой из которых выделяют отдельный автоматический выключатель. Для мощных приборов (электрического котла, бойлера, кондиционера, стиральной машины, электроплиты) делаются подключения через автоматы в щите

Важно правильно подобрать защитные аппараты для проводки, сечение которой рассчитывается по мощности потребителей. Для каждого изделия подбирается место установки на DIN-рейке, чтобы сэкономить провода и сделать шкаф наиболее удобным для эксплуатации

Особенности трехфазной сети

Первое и самое главное, что надо уяснить — к сети 380 В может подключаться трехфазное и однофазное оборудование. Разница в том, что трехфазное подключается сразу к трем фазам и нейтрали, а однофазное — к одной из фаз и нейтрали. Такое подключение — к одной из фаз и нейтрали — дает 220 В.

Не стоит думать, что наличие трехфазной техники обязательно. Совсем нет. Просто при подключении мощной техники к трем фазам, ее нагрузка распределяется поровну между всеми тремя фазами. А это значит, что можно использовать провода меньшего сечения и автоматы меньших номиналов (но провода при этом четырех/пяти проводные, и автомат трех-четырех полюсный).

Пример сети 380 В с трехфазной нагрузкой и без нее

Особенность электропитания 380 В в том, что фаз три и выделенная вам мощность делится поровну на все три фазы. Если вам выделили 18 кВт, на каждую из фаз должно приходиться по 6 кВт. При этом устанавливается трехполюсный или четырехполюсный автомат, который будет отключать электропитание полностью если нагрузка по одной из фаз будет превышена. У автомата есть некоторая временная задержка, но она очень невелика, так что придется хорошо рассчитывать распределение нагрузки по фазам, иначе свет будет постоянно выключаться из-за перегрузок. Это так называемый «перекос фаз», который мешает нормально жить.

Преимущества и недостатки схемы с трёхфазными УЗО

Преимуществами такой схемы является невысокая стоимость и возможность оперативного изменения схемы подключения в пределах одной группы. Но такая схема имеет ряд существенных недостатков:

  • При выходе из строя УЗО придётся заплатить немалые деньги, т.к. трёхфазные приборы стоят дороже однофазных;
  • Для переключения потребителей одной группы на другую придётся протягивать дополнительные провода;
  • При возникновении неисправности возникают затруднения с поиском. Поскольку к одному УЗО подключено несколько линий. Чтобы отыскать неисправность придётся последовательно отключать потребителей, а это достаточно трудоёмко;
  • Невозможно объединить нагрузку, чтобы на один УЗО приходилась только одна группа.

Такие схемы часто применяют при подключении небольшого дома или дачи. В этом случае боксы получаются небольшие по габаритам.

Часто применяется схема с установкой однофазных устройств защиты на каждую из фаз. При этом кросс-модули ставят после каждого прибора. А к нему уже с помощью автоматов подключают нагрузку. Такое соединение позволяет разделить потребителей по своему усмотрению.

Рассчитать размеры квартирного или уличного щитка и определиться с выбором защитных устройств можно лишь после составления принципиальной или монтажной схемы энергообеспечения дома.

План расстановки электрооборудования – образец схемы, по которой легко рассчитать и подобрать наполнение электрощита. Для удобства указана расстановка мебели, а также высота монтажа

После подготовки монтажной схемы необходимо разделить все контуры на отдельные группы.

Галерея изображений

Фото из

Мощная техника – электродуховки, стиральные машины и посудомойки, бойлеры и кондиционеры – подключаются отдельно. Для каждого устройства, мощность которого более 2 кВт, выводят розетку и устанавливают автомат на щитке, подобранный согласно номиналу

Кухонная техника – плита, духовка, посудомойка, а также стиральная машина, водонагреватель подключаются кабелем NYM, но чаще ВВГнг. Провода для осветительных контуров тут не подойдут, минимальные параметры кабеля – 3*2.5 мм². Номинал автомата на щитке – 16 А

Гораздо удобнее, когда все розетки одной комнаты объединены и подключены к одному автомату. Если случится аварийная ситуация на электролинии, обслуживающей кухню или гостиную, контур легко отключить и отремонтировать. При этом в других помещениях подача электроэнергии сохранится

Как и розетки, осветительные контуры делят на группы, обслуживающие 1-2 помещения. Если потребителей в помещениях немного, то в одну группу можно объединить кухню и коридор, ванну и прихожую, спальню и гостиную. Лучший вариант кабеля – ВВГнг 1,5 мм², автомат – на 10 А

Отдельные розетки для мощных потребителей

Кабель для подключения мощного оборудования

Розеточные контуры распределены по комнатам

Осветительные линии логично разделены

Сейчас выпускают очень мощную технику, поэтому не стоит полагаться на универсальные советы, лучше предварительно изучить требования к монтажу. Например, для некоторых духовок сечение проводника должно быть не менее 4 мм², а для водонагревателей – даже 6 мм². Соответственно, потребуются автоматы на 20 или 32 А.

С учетом вышесказанного составляют схему сборки электрощита.

Образец схемы, на которой указаны все электромонтажные устройства. Часть автоматов подключена к УЗО. На входе – вводной 3-полюсной автомат, а после счетчика установлен дифавтомат

Монтаж УЗО обязателен, так как без него защита розеточных линий считается неполноценной. Это же можно сказать и о выделенных силовых контурах для мощной техники – на каждый прибор необходимо свое устройство отключения.

Номиналы оборудования: номинальный ток – на ступень больше, чем у подключенного автомата, дифференциальный ток срабатывания – 30 мА.

Все контуры, относящие к санузлу или ванной, подключают УЗО с диф. током 10 мА. Сюда можно отнести отдельные линии на теплый пол, стиральную машину, розетки, душевую кабинку.

Схемы на несколько потребителей

Схемы электропитания зависят от категорий электро-потребителей и от их значимости. Группы электро-потребителей распределяют по этажам, по назначению постройки, по количеству комнат и т.д. Обычно разделяют жилые комнаты и хозяйственные постройки, подвалы и гаражи, а также уличное освещение. Если потребителей много, то не на каждой отдельной линии, кроме основного УЗО должны быть установлены отдельные УЗО меньшей мощности.  Кухня и ванная комната должны в обязательном порядке защищаться защитными устройствами по отдельной схеме.

Если предусмотрена установка потребителей, мощностью до 2,5 кВт, то желательна установка отдельной защиты. Подобную мощность имеют такие бытовые приборы, как микроволновка, электрочайник и фен.

На этапе разработки схемы питания электропотребителей в первую очередь следует думать не об экономии, а о безопасности. Все электроприборы приобретаются только известных фирм, а они стоят немалых денег.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
