Прицепы для мотоблоков

Нюансы изготовления прочих видов прицепов для сельхозтехники

Рассмотрим основные блоки, которые необходимо использовать для создания функционального оборудования.

Прицеп для культиватора своими руками

Культиватор – это устройство для обработки почвы. Мотокультиватор имеет собственный двигатель, просто культиватор отбирает мощность от другого устройства, например, от мотоблока, который, следовательно, должен иметь устройство отбора мощности, а сам культиватор должен иметь возможность эту мощность принимать. Эта функция присутствует не на всех моделях и мотоблоков, и культиваторов.

Но существует и пассивное навесное оборудование к мотоблоку, для которого не требуется отбор мощности. Образцы и стандартная сцепка представлены на фото. Если в комплекте продажи сцепка отсутствовала, то её можно сделать так, как описано в этой статье.

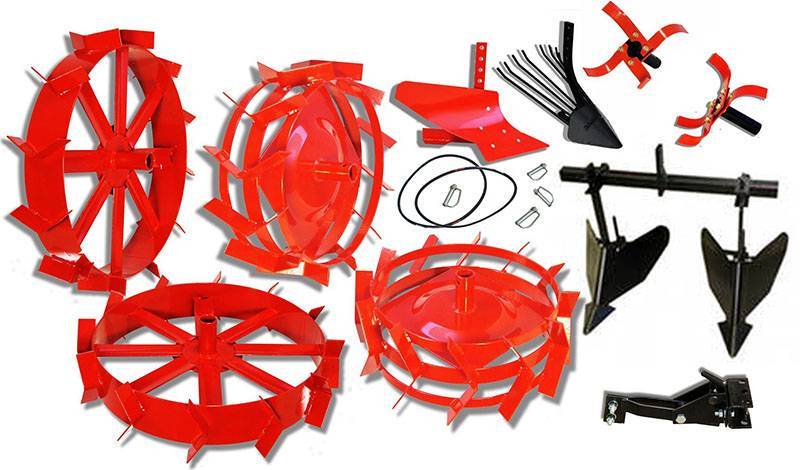

Навесное оборудование для мотоблокаФОТО: ok.ru

Как сделать двухосный прицеп к мотоблоку

Для перевозки грузов более 300 кг следует делать двухосный прицеп. Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы. Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50×50 мм². Колёсные оси привариваются к лонжеронам рамы.

Рама для двухосного прицепаФОТО: traktoramira.ru

Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.

КвадроциклФОТО: traktoramira.ru

Самосвальный прицеп для мотоблока

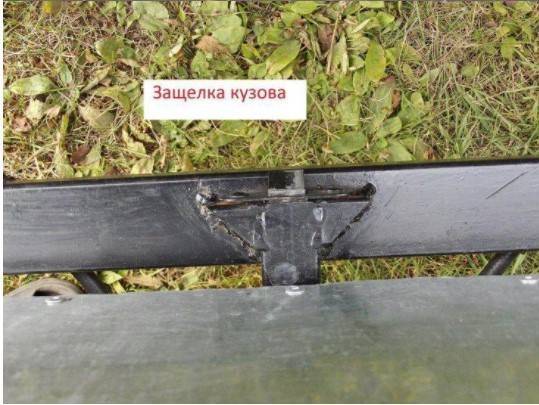

Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.

Прицеп-самосвалФОТО: specmahina.ru

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация
Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

• крепим барабан на ступице одного из колёс;
• к тормозному диску привариваем отрезок трубы;
• надеваем механизм на ось;
• на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

• откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
• запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
• небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Конструкция телеги и чертежи

Мотоблок – довольно полезное в сельском хозяйстве оборудование. Чтобы увеличить показатель эффективности его использования, необходимо применять специальное навесное оборудование – насадки. Наиболее практичным является мотоблочный прицеп, прикрепление которого позволит использовать мотоблок как транспортное средство. Стоит отметить, для этого совершенно необязательно приобретать полностью готовый заводской вариант, можно попробовать сделать тележку самостоятельно, используя максимально простой комплекс оснащений и агрегатов.

На чертеже ниже можно увидеть, что представляет собой самодельная тележка на мотоблок, из каких основных агрегатов он состоит и что стоит использовать при его разработке.

Фото и описания интересных вариантов

Самодельщики уже придумали немалое количество оригинальных вариантов прицепов. Возможно, Вам подойдет один из нижеперечисленных в качестве образца.

Небольшая самосвальная тележка предусматривает маленькие колеса, простую конструкцию рамы и отсутствие тормозов. При этом сделать опрокидывающийся прицеп совсем несложно, надо лишь обеспечить поворотные петли и предусмотреть фиксацию кузова при движении.

Возможен и двухосный вариант. Такая тележка пригодна для перевозки тяжелого и объемного груза в паре с мощным мотоблоком, при этом необходим поворотный механизм передней оси и тормозная система будет явно не лишней.

Очень разумно использовать часть конструкции от тяжелого мотоцикла. В этом случае обеспечена мягкая подвеска на пружинах и амортизаторах. Колеса мотоцикла имеют небольшой вес и хорошо согласуются с нагрузкой. Шикарное автомобильное кресло повышает комфорт передвижения.

Увидев широкую лавочку, трудно удержаться от слов: «Прокати нас, Петруша, на тракторе». Если предстоит пользоваться мотоблоком вдвоем, конечно, следует обеспечить соответствующее сидение.

Если придется перевозить сено, следует предусмотреть высокие борта. Для этого необходимы гнезда по периметру бортов.

Прямо-таки карьерный самосвал, а не тележка для мотоблока. Впрочем, мощный двигатель с водяным охлаждением допускает перевозку большого количества земли.

Этот неказистый с виду вариант показался наиболее практичным. Погрузочная платформа размещается низко, что облегчает загрузку и повышает устойчивость прицепа при движении. Подвеска на пружинах и амортизаторах плюс автокресло обещают комфорт водителю мотосредства. В целом, если не «Мерседес», то на крутой байк точно потянет.

Наверное, такая тачка даже не «Запорожец»?! У того есть багажник хотя бы впереди, а здесь, куда груз класть? Придется хозяину восседать на кучке с песком…

Виды

Прицепное оборудование в зависимости от размера, комплектации и области эксплуатации делят на виды. В зависимости от размера тележки бывают:

• легковесные;
• среднего веса;
• тяжеловесные.

Легковесными конструкциями оснащают маломощные машины, которые могут перемещать до 3 центнеров груза. Габариты такого изделия составляют до 1 м в ширину и до 1, 15 – в длину. Высота бортиков зависит от того, какие грузы будут перевозиться на ней.

Тележки средней весовой категории крепят к мотоблокам мощностью до 8–9 л. с. При этом длина изделия может быть больше, чем в предыдущей вариации (до 1,5 м).

Важно Как сделать бюджетный минитрактор переломку своими руками

Что же касается большегрузных конструкций, то транспортировать их в гружёном виде могут только тяжёлые мотоблоки, мощность которых доходит до 15–17 л. с. Размерность изделия в таком случае будет 1,2 м в ширину и до 3 м – в длину. Данные габариты предполагают транспортировку не только сельскохозяйственной продукции (садовая), но и любых материалов для стройки (строительная) или поднятия участка. Такая модификация считается многофункциональной.

Также прицепы делят:

• на конструкции с одной осью или двумя;
• двух- и четырёхколёсные;
• стандартные и с откидывающимися бортиками.

Двухосные тележки имеют маленькие габариты, четыре колеса и рассчитаны на небольшие грузы. Четырёхосные вариации в основном встречаются среди большегрузных прицепов большой длины. За счёт такого числа осей большая нагрузка распределяется более равномерно, прицепное сохраняет равновесие и хорошо держит дорогу.

Двух- или четырёхколёсным является прицеп, зависит от его габаритов. Ведущей в обоих случаях является передняя ось. В небольших конструкциях достаточно двух колёс и опор, чтобы груз не падал при отсоединении от транспорта. Кроме того, меньшее число колёс облегчает прицепное.

Стандартная прицепная тележка имеет глухие боковые борта и задний открывающийся. Это необходимо для удобства погрузочных работ. Тележки с откидывающимися бортами рассчитаны на перевозку как обычных, так и сыпучих грузов. Именно для насыпных материалов и разработаны откидывающиеся боковые бортики. Необходимо отметить, что такая конструкция, чаще всего, бывает дополнена возможностью самосвальной выгрузки (как в модели ТМ-500).

Но существует и ещё несколько разновидностей прицепов для мотоблока, обзор которых необходимо сделать. Так, существуют самоходные тележки с рулевым управлением. Такая конструкция напоминает первые автомобили, где двигатель ставится под сиденьем. Манёвренность такого агрегата объясняется наличием ступицы на подшипниках.

Также есть и зимние варианты прицепного. Они создаются на базе обычной тележки при помощи установки всесезонной или зимней резины. Такие модификации могут быть использованы для уборки снега с приусадебной территории.

Характеристики стандартных прицепных механизмов

Мотоблок, сделанный на производстве имеет, как правило, стандартные характеристики и размеры, поэтому прицеп для мотоблока также желательно подбирать исходя из определенных параметров:

• Для самых легких моделей мотоблоков у прицепа должна быть длина и ширина в среднем 1 метр. Как правило, промышленные варианты имеют размер от 85 см, до 115 см. Предусмотренная вместимость тележки для мотоблока в подобном случае не должна превышать 300 килограмм. Цена от 200$;
• В средних мотоблоках, мощность которых составляет от 5 лошадиный сил габариты не должны превышать (1×1.4-1.5 м), а вместимость 500 килограмм. Такие варианты стоят от 250$;
• Для тяжелых моделей предусмотрены прицепы для мотоблоков двуосного типа 1.2 м × 2-3 м, с грузоподъемностью максимум 1 тонна. Цена на такие модели составляет от 500$ и выше.

Цены на телегу для мотоблока могут быть существенными, поэтому многие хозяева, занимающиеся сельским хозяйством, с целью экономии пытаются сделать прицеп для мотоблока. Постройка подобного прицепа дело не сложное, но все ровно к этой работе необходимо тщательно подготовиться, учесть возможные нюансы и углубится в технологию дальнейшего изготовления.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Как сделать прицеп для мотоблока своими руками?

После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку

Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси

Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.
Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.

Самосвальный прицеп для мотоблока

Подобный прицеп идеально подойдет к таким моделям мотоблоков, как Нева МБ-1, Нева МБ-2, МТЗ, Ока и другим моделям известных производителей.

Как сделать тормоза на прицеп к мотоблоку?

Тормоза для прицепа к мотоблоку необходимы исходя из требований техники безопасности. Ведь не всегда груженый прицеп можно будет легко остановить, особенно если на пути будет склон.

Чтобы самостоятельно оборудовать прицеп тормозами, необходимо сначала обзавестись инструментом и найти такие детали от старого мотоцикла:

• барабан от тормозов;
• тормозные колодки;
• спицы из колеса;
• сварка;
• плоскогубцы.

Тормоза нужно делать на каждое колесо, чтобы при торможении прицеп не занесло.

Перед началом установки снимите с тормозных барабанов тросики и проточите их. Наденьте проточенные барабаны на ступицы и закрепите сзади. Образовавшееся пространство между ребрами дисков закройте с помощью спиц. Установите барабан на ось и закрепите с помощью втулок. Для предотвращения смещения детали приварите к оси кусок уголка.

После закрепления барабанов протяните к месту управления тросы. Место управление делается подобно к системе стояночного тормоза автомобиля (ручника) из подручных средств.

Предлагаем Вам также ознакомиться с видео, на котором показано устройство самодельного тормоза для прицепа к мотоблоку:

Параметры и стоимость прицепа

Большинство продаваемых телег для мотоблока способны перевозить груз массой 0,3−1 т с разными габаритами

При выборе подходящего решения следует обратить внимание на мощность силовой установки и технические характеристики. Среди них выделяют такие:

• Для небольших мотоблоков рекомендуется приобрести кузов с габаритными размерами 1 м х 0,85−1.15 м, и максимальной грузоподъёмностью 300 килограмм. Стоимость подобного изобретения будет составлять около двухсот американских долларов;
• Если вы ищете подходящее решение для средних по мощности мотоблоков, то отдавайте предпочтение моделям с 5-сильными двигателями и габаритами 1×1.4−1.5 метра при грузоподъёмности до 500 килограмм. Они обойдутся вам в 250 долларов;
• Более тяжелые мотоблоки нуждаются в двухосных прицепах с габаритами 1.2 м х 2−3 метра. Их грузоподъёмность должна составлять около 1 тонны. Правда, такое удовольствие стоит примерно 500 долларов;

Из-за приличной стоимости многие дачники отказываются от покупки готового магазинного изделия, пытаясь изготовить тележку для мотоблока своими руками. К счастью, такое действие не требует особых хитростей или усилий, поэтому оно под силу даже начинающему неопытному дачнику. Главное — подобрать подходящие чертежи и инструкции, соблюдая пошаговое руководство. Затем следует рассмотреть все принципиальные моменты и изучить технологию.

https://youtube.com/watch?v=VY8e-6XkaRQ

Дополнительные чертежи самодельного прицепа

Дополнительные материалы с подробным описанием и схемами отдельных узлов прицепного усройства для мотоблока, помогут определиться с конструкцией и дадут представление о этапах сборки.

Чертеж общего вида

1 — корпус шарнирного узла; 2 — дышло (труба 43x43x5); 3 — подножка (рифленый лист (сталь.)s5); 4 — рама (труба 43x26x5); 5 — багажник (крышка-сиденье условно не показана); 6 — борт (стальной лист s1,5); 7 — поручень (труба 21×1,5); 8 — стойка (труба 18×1,5, 8 шт.); 9 — дно (стальной лист s1,5); 10 — корпус полуоси (2 шт.); 11 — косынка (лист (сталь) s5, 6 шт.); 12 — вкладыш борта (проволока диаметром 3мм); 13 — стенка ящика, задняя (лист (сталь) s1,5).

Поворотный узел прицепа

1 — корпус; 2 — подшипник 180205Е(2шт.); 3 — ось; 4 — дышло прицепа; 5 — шайбы; 6 — гайка М20х1,5; 7 — шплинт; 8 — втулка распорная; 9 — вилка шарнирного узла мотоблока.

Сиденье-крышка и багажник

1 — обивка (искусственная кожа); 2 — поролон; 3 — петля шарнира (2 шт.); 4 — основание (фанера/двп s12); 5 кант (алюминиевый профиль); 6 — ящик багажника (лист (сталь)s1,5); 7 вкладыш борта (проволока диаметром 3мм); 8 — стенка ящика, задняя (лист (сталь) sl,5).

Ходовой узел

1 — полуось; 2 — подшипник 206 (2 шт.); 3 — сальник (войлочное кольцо); 4 — корпус полуоси; 5 — втулка распорная; 6 — стопор (винт М8, 2 шт.); 7 — пружинное кольцо, упорное; 8 — ось прицепа (труба 49×4,5); 9 — рама.

Педаль тормоза

1 — ось; 2 — подножка; 3 — педаль; 4 — амортизатор (резиновое кольцо); 5 — дышло; 6 — пружина возвратная; 7 — рычаг педали; 8 — кронштейн крепления главного тормозного цилиндра.

Устройство гидравлического тормозного привода: 1 — педаль тормозная; 2 — цилиндр тормозной, главный; 3 — штуцер присоединительный; 4 — трубопровод; 5 — тройник; 6 — скоба (полоса 60×14, s2); 7 — втулка резиновая.

Преимущества покупки прицепов для минитехники в компании «Агромолл67»

Компания «Агромолл67» предлагает купить прицепы для минитехники по выгодным ценам. В каталоге интернет-гипермаркета «Агромолл67» представлен большой выбор моделей разного размера, грузоподъемности. Делая покупки в интернет-гипермаркете, вы получаете следующие преимущества:

• удобный структурированный каталог позволяет быстро найти модели, соответствующие вашим требованиям;
• быстрое оформление заказа;
• профессиональные консультации при выборе техники;
• всегда актуальные привлекательные цены, отмечены товары, на которые предлагаются скидки и бонусы при покупке;
• возможность оформить покупку в рассрочку или кредит на выгодных условиях;
• на всю технику и оборудование дается гарантия сроком на 2 года;
• быстрая комплектация заказов и оперативная доставка собственной курьерской службой в различные регионы Российской Федерации.

Чтобы сделать заказ, получить дополнительную информацию о представленных в каталоге товарах, стоимости и сроках доставки, используйте форму обратной связи на сайте, закажите звонок или свяжитесь с менеджерами по телефонам: + 7 958 762 96 03 и + 7 800 551 41 64.

Обшивка каркаса кузова

На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов. Элементы кузова представляют собой рамную конструкцию, которая составляется из металлических уголков. Они привариваются встык к друг к другу, и швы зачищаются.

Этапы сборки бортов:

• подготавливаются рамы каждого борта по отдельности;
• берут лист оцинкованного полотна и переносят размеры бортов на него;
• борт вырезается по размеру.

На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового металлического листа, и прихватывается сваркой по всему периметру. Расстояние между точками приварки составляет примерно 4-6 сантиметров. Процедуру установки начинают с переднего борта, затем – боковые, намертво связывая их с передним. Задний борт закрепляется в петли, установленные на раме прицепа.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые материалы и инструменты

Если следовать всем рекомендациям и нормам, соорудить прицеп для лодки можно своими руками. Для этого можно использовать все подручные материалы, которые имеются в хозяйстве.

Один из вариантов монтажа предусматривает применение следующих комплектующих деталей:

• листовой металл (2 мм);
• металлическая труба (60х40х2 мм);
• швеллер (12 мм);
• металлический профиль (толщина стенки 4-5 мм), для облегчённых лодок можно использовать алюминиевый профиль 12-15 мм;
• пластик или жесть для изготовления облицовочных крыльев и брызговиков;
• провода;
• фонари автомобильные с поворотными сигналами (2 шт.);
• кильблоки (можно обойтись полиуретаном);
• ручная лебёдка, трос;
• опорная ножка;
• грунтовка и краска для обработки металлических элементов.

При выборе материала для тех узлов, которые не являются несущими, предпочтение стоит отдавать вариантам с лёгким весом. В обратном случае получится слишком тяжёлый прицеп, что увеличит нагрузку на автомобиль и расход топлива.

Изготовление будет выполняться быстрее и легче, если для работы использовать инструменты:

• измерительные приборы, маркер;
• болгарку;
• сварочный аппарат, электроды;
• дрель, свёрла;
• молоток;
• набор ключей.

Чертеж прицепа для лодки

Советы по сборке

Начать стоит с аналитики примеров чертежей, которые можно увидеть в разных источниках. Далее на основе просмотренного и тех элементов, которые есть в наличии, необходимо создать свой эскиз.

Чем подробнее в нем будут описаны все крепежи, тем на практике возникнет меньше сложностей. Должны быть обязательно проработаны оптимальные размеры прицепа для мотоблока

Для сборки конструкции важно умение использовать сварочный аппарат

Стоит отметить, оно является одним из ключевых факторов для получения качественного результата на выходе. В прицепе может быть как два колеса, так и 4. Какое количество будет на конкретной модели определяют предполагаемые на него нагрузки. Но все-таки основой, которая вывозит на себя всю конструкцию, является рама.

Наиболее надежно для использования, если она представляет литую конструкцию, где уже распределено и место для колес.
