Чертеж кухни с размерами всех шкафов: самостоятельная проектировка

Расчет размеров мебели

Это самый важный этап из всего проекта, тут нужно напрячь всё своё внимание и сконцентрироваться на деталях. Вам нужно разбить каждый ящик и шкаф, просчитать их в отдельности

Особое внимание по советам специалистов стоит уделять тумбе для варки и для духовки, по их утверждениям это элемент, где новички делают больше всего ошибок при проектировании кухни, которую делают самостоятельно. К чертежу этой части нужно подходить с должным вниманием и концентрацией.

Основным в чертежах мебели является умение разбивать на детали все элементы мебели, а после уметь правильно разделить на составляющие. В этот пример входят:

  1. Боковые стенки.
  2. Задняя панель.
  3. Дверцы.
  4. Полочки.

Если проектируется выдвижной ящик, то его тоже необходимо детализировать, с особым вниманием указывая места расположения мебельной фурнитуры. Главное в этом процессе указать все чертежи точно, так как погрешность в этом деле недопустима

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

  1. Измерить основные параметры помещения, учитывать не стандартные размеры.
  2. Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
  3. Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
  4. Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

  1. Длина и ширина помещения.
  2. Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Расположение функциональных зон

Секции проектируются с учетом функции, которую они будут выполнять. На верхнем ярусе выбирается место для хранения посуды.

Сушка чаще всего устанавливается над мойкой

Такие секции проектируются без дна, чтобы жидкость с мокрых тарелок стекала в умывальник. Иногда проектируются закрытые шкафчики, на дно устанавливаются пластиковые поддоны, защищающие мебель от намокания. Такие сушки можно не ставить над мойкой, для них выбирается подходящее место в верхнем и нижнем ряду.

Длина решетки под сушку выбирается из нескольких стандартных размеров, корпус секции проектируется специально под нее.

Длина решетки под сушку выбирается из нескольких стандартных размеров, корпус секции проектируется специально под нее

Примеры грамотного дизайна

Теперь осталось только придумать, каким же образом нам можно украсить фасад готового шкафа-купе. Разумеется, не стоит забывать о том, что его внешний вид должен гармонировать с остальной мебелью и общим дизайном квартиры.

Чаще всего для украшения фасада шкафа применяют комбинацию двух или трёх расцветок ДСП, например, очень красиво смотрится комбинация «венге+дуб» или «венге+бук», то есть, сочетание тёмного и светлого цветов.

Если вы поклонник натуральных материалов и дизайн вашей квартиры выполнен в эко-стиле, то обратите внимание на вставки из бамбука, ротанга и дерева

Весьма современно и стильно смотрятся двери шкафа-купе, украшенные зеркалами, витражами и стеклянными вставками.


Для претенциозно старинных интерьеров подойдёт шкаф-купе в купеческом стиле, украшенный пилястрами и позолотой.

Если вы – обладатель мебельного гарнитура из кожи, возможно, вам придутся по душе кожаные вставки на дверях шкафа. Смотрится этот ансамбль очень дорого и изысканно.


Как вариант, можно обклеить двери самоклеящейся плёнкой с фотопечатью. Если подобрать подходящий принт, такой шкаф-купе ничем не уступит шкафу, выполненному на заказ профессионалами.

Post Views:
7 210

Кухонный гарнитур своими руками

Казалось бы, чего проще – сходить в магазин и выбрать то, что понравится. НО! То, что нравится, может стоить, как вилла в Испании, или категорически откажется входить в вашу маленькую кухню. Существует вариант «мебель на заказ». Но и он не всегда доступен по причине недостатка денежных ресурсов, а также приличных мастеров в округе. Истина лежит на поверхности: сделать кухонный комплект своими руками.

Девиз «Глаза боятся – руки делают» как нельзя лучше подходит к этой ситуации. Если когда-то на уроках труда в школе вы сумели смастерить хотя бы одну приличную табуретку, можно смело браться за дело. Главное – вооружиться терпением, помнить о точности и соблюдать несложный алгоритм, который вы найдете в данной статье. Про модульные кухни эконом класса можете прочитать перейдя по данной ссылке.

Создание эскиза

Прежде всего необходим проект с расстановкой мебели, какой вы хотите ее видеть. При создании эскиза следует разграничить функциональные кухонные зоны по правилу рабочего треугольника. Их три: зона готовки, разделки продуктов и мытья посуды, а также зона хранения. Сделать эскиз можно как самостоятельно, так и с помощью одной из бесплатных компьютерных программ.

Самые популярные:

  • PRO-100 – считается одной из самых понятных и удобных в применении;
  • KitchenDraw;
  • К3-Мебель;
  • Базис-Конструктор-Мебельщик;
  • Woody.

В чем преимущество компьютерной программы?

На виртуальном эскизе можно получить очень реалистичное изображение будущей кухни, подобрать идеальный цвет в интерьере, поэкспериментировать с расстановкой предметов в интерьере.

Достаточно ввести все необходимые параметры и довериться программе. Она сможет учесть все: расположение коммуникаций, дверного и оконного проемов, архитектурные особенности конкретного помещения и предложить интересные идеи планировки.

Нюансы, которые требуется учесть при самостоятельном изготовлении мебели

Самостоятельное изготовление мебели связано с некоторыми нюансами, о которых необходимо знать заранее. Желательно иметь минимальный навык работы с инструментами и знать о свойствах материала, который будет использован для изготовления мебели.

Мебель из массива для бани

Учесть потребуется следующее:

  1. Стоимость сырья указывает на его качество. Поэтому в качестве материала мебели для дачи можно выбрать более дешевое сырье, нежели для квартиры. Учесть придется и условия эксплуатации.
  2. Работа по изготовлению мебели требует физической силы, особенно при работе с массивом.
  3. Не стоит рассчитывать на то, что на изготовление изделия уйдет мало времени. Наоборот, особенно при недостатке опыта, качественный результат своих трудов можно получить спустя несколько дней, а то и недель.

Обеденная группа из массива

Планировка спальни

Овладение навыком пространственной организации может оказаться сложным умением. Для спальни основы просты: вы обычно начинаете с одной кровати и прилегающих прикроватных столиков. Но как насчет неудобных углов? Что, если комната не подходит для двух тумбочек или комода? Что делать, если комната слишком длинная и оставляет много мертвого пространства? Где в комнате должен быть размещен коврик?

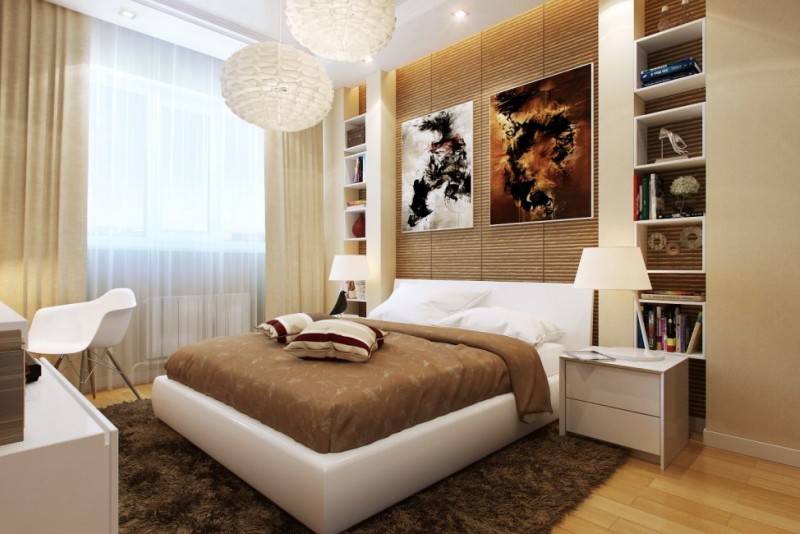

Интерьер узкой и длинной спальни

Достижение идеальной планировки для спальни может быть легким только на словах, но не на деле. Однако с помощью нескольких основных правил вы можете оптимизировать мебель для спальни, чтобы создать идеальную комнату. Вот почему я предлагаю вам несколько основных макетов, которые помогут вам выбрать подходящий план.

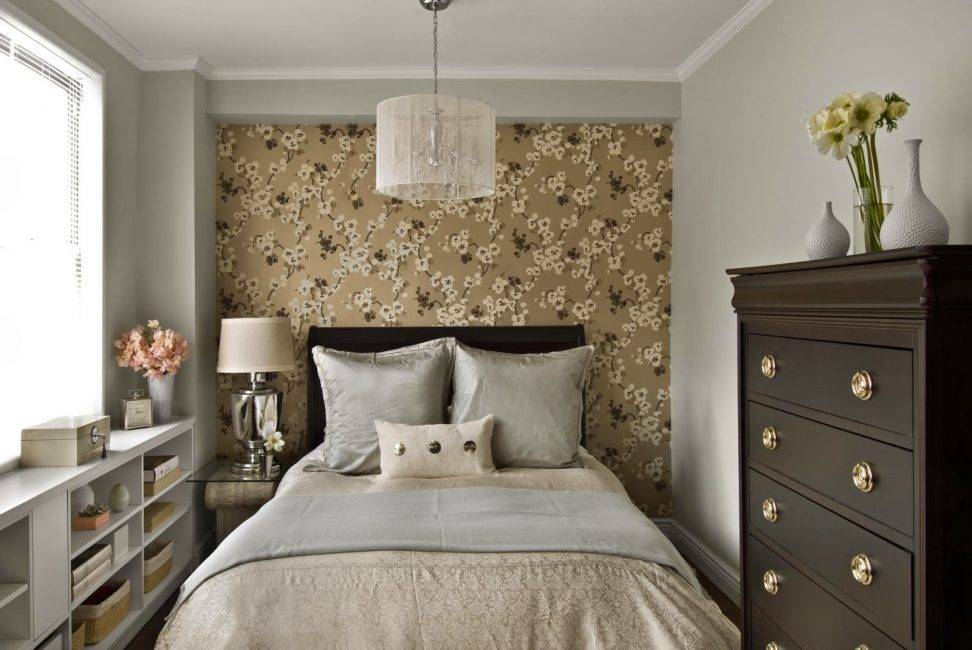

Компактная и вместительная

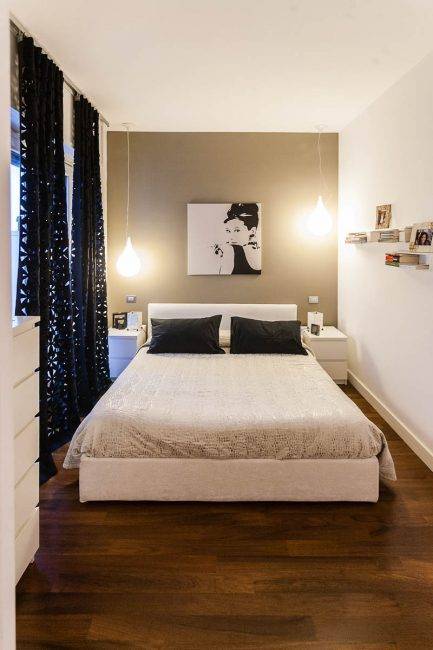

Малогабаритная

Макет: Если ваша спальня едва вмещает кровать, есть несколько лайфхаков, которые помогут вам управлять пространством. Хотя и нежелательно толкать кровать к стене, попробуйте оставить как можно меньше места с одной стороны – это оставит больше места на другом конце для большего прикроватного стола. Подвесная полка с противоположной стороны отлично работает в проблемных углах.

Подсветка кровати для воздушности пространства

Кровать: Выберите небольшую двуспальную кровать со встроенным хранилищем вместо комода.

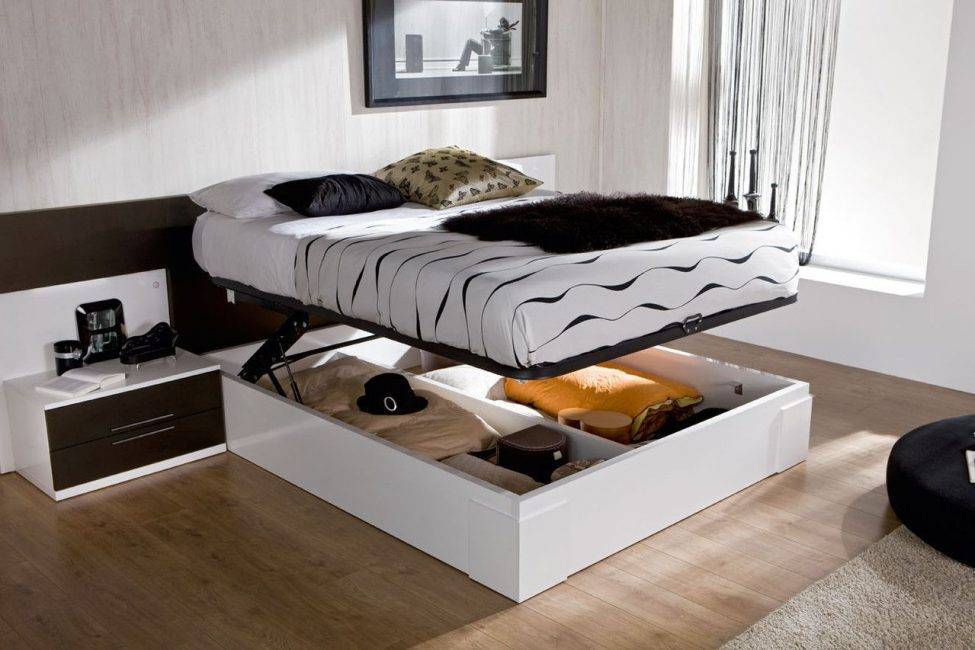

Кровать с большим хранилищем

Дополнительно: Если вам не хватает большого шкафа, выбирайте вешалки для одежды. Поместите маленькую скамью или стул рядом с ними для любого предназначения, например, как место для сумки, чтобы ничего не оказывалось лежащим на полу. Зеркала также помогут комнате выглядеть больше, поэтому используйте несколько зеркал, которые можно стратегически разместить.

Полноразмерная

Макет: большой ковер (20х30 см или больше) поможет закрепить пространство. Выбирайте подходящие тумбочки и лампы, которые захватывают большую часть стены, и комод с креслом на противоположной стене. Это классический, надежный дизайн спальни, который работает как безотказно.

Полноразмерная спальня с мебелью

Кровать: в обычной главной спальне, более или менее квадратной, должно быть достаточно места для кровати с размером «queen-size» или «king-size».

Большое пространство для кровати «king-size»

Дополнительно: Если у вас есть место, пригодится длинная скамья у подножия кровати, которая не только эстетична, но и удобна.

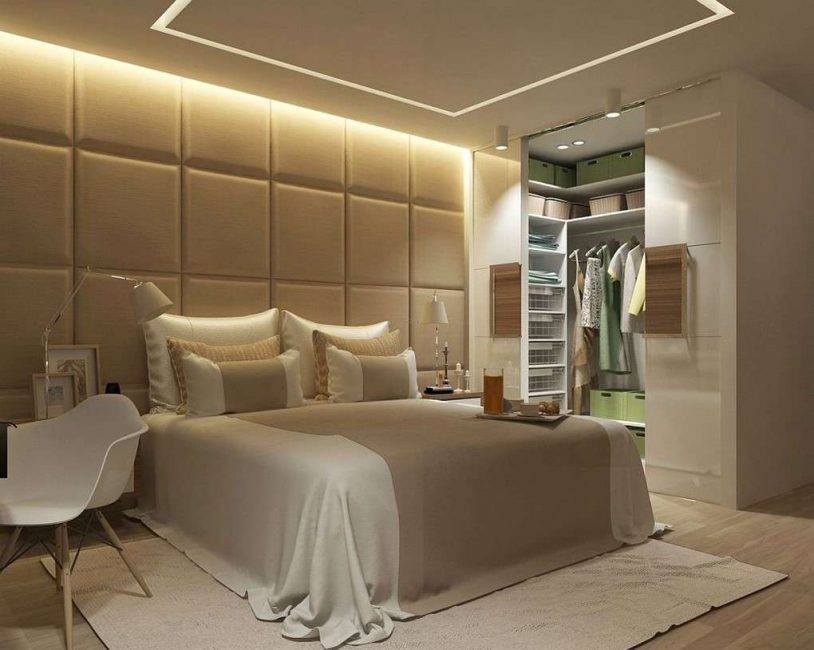

Большая спальня с нужной мебелью

Удлиненная планировка

Макет: В длинной и узкой комнате может возникнуть соблазн установить кровать в дальнем углу, но попробуйте вместо этого сосредоточить ее вдоль длинной стены. Поскольку пространство большое, вероятно будет трудно найти коврик подходящего размера и они как правило будут значительно дороже. Вместо этого положите свой любимый коврик поверх менее дорогого экстра большого основного коврика. Вместо обычных прикроватных тумбочек выбирайте более крупные комоды, которые действительно заполнят пространство.

Выберите большой комод для хранения

Кровать: выберите королевскую кровать 2х2м – у вас есть место для этого, так что наслаждайтесь!

Лучше выбрать кровать по вашему росту

Дополнительно: Большие спальни часто оснащены гардеробной, поэтому откажитесь от комода в пользу более удобной мебели. Заполнить неудобные углы могут помочь уголок для чтения, письменный стол, скамейка и большое растение. Оцените свои потребности и соответствующим образом спланируйте свой макет.

Позвольте себе больше имея огромную спальню

Детские кроватки от 1 года до 3-х лет для мальчиков и девочек: ТОП-7 видов + 215 ФОТО

Самостоятельный расчет столешницы на кухню

Просчитать кухонную столешницу дело нехитрое. Достаточно знать общий размер помещения с тех сторон, где планируется установка кухни. В нашем случае – это фронтальная часть – 3050 мм и часть от угла до дверного проема – 1530 мм.

Важно!
Порезку столешницы необходимо заказывать с запасом 30-50 мм. Меньше сделать всегда успеется, а вот увеличить размер – нереальная задача.. Итак, общая длина 3050 минус 600 мм (прилегающая часть возле угла) плюс 50 мм (необходимый запас)

Итого, основная рабочая зона выходит ровно 2500 мм

Итак, общая длина 3050 минус 600 мм (прилегающая часть возле угла) плюс 50 мм (необходимый запас). Итого, основная рабочая зона выходит ровно 2500 мм.

Кухонная столешница, устанавливаемая со стороны дверей – 1530 мм плюс 50 мм равно 1580 мм. Значит, обращаясь в мебельный цех, вы должны указать эти два размера – 2500 мм и 1580 мм, и не забудьте о радиусе с одной стороны меньшей столешницы.

Важно!
Закругление лучше делать в цехе на станке, в домашних условиях вырезать ровно дугу практически невозможно.

Очень надеюсь, что статья оказалась полезной. Прочитав ее, вы стали достаточно подкованы, чтобы самостоятельно рассчитать и спроектировать кухню. Осталось лишь научиться высчитывать фасады
и выбрать для них материал
, купить кухонную фурнитуру
и, если хотите, сделать раскрой деталей в домашних условиях
. Пожалуй, именно это я и раскрою в следующий раз.

Выбирая кухонный гарнитур в магазине, немало потребителей сталкивается с проблемами подбора оптимального варианта для своей кухни. Для кого-то цена оказывается слишком завышенной, кто-то не доволен качеством сборки, а кому-то, возможно, просто нравится собирать кухонные гарнитуры своими руками.

Особенно это актуально для частного загородного дома, где возможна нестандартная планировка помещений. В любом случае самостоятельное создание кухонного гарнитура вполне возможно, главное иметь большое желание, немного опыта и понимание сути процесса.

Изготовление чертежа

Чертеж начинается с эскиза. Эскиз – с идеи. На листе бумаге необходимо нарисовать несколько вариантов будущей мебели, определить ее форму, дизайн, пропорции. Вдохновение можно поискать среди готовых решений в интернете, в специальных печатных изданиях.

Эскизные зарисовки позволяют подобрать оптимальный вариант

После того, как будет выбран лучший вариант, приступают к разработке чертежа, в котором отражают основные габариты изделия и параметры всех деталей, а также места и способы их крепления.

Обозначение основных размеров

Так, при изготовлении чертежа кухонного гарнитура учитывают:

  1. Площадь помещения, его конфигурацию, габариты (высоту, длину стен, вдоль, которых будет установлен гарнитур, расстояния до выступающих элементов).
  2. Выбирают способ расположения гарнитура (линейный, Г-образный, П-образный, островной, полуостровной, параллельный).
  3. Также требуется учесть средние значения мебели, которые рассчитаны для среднестатистического человека: напольная тумба имеет высоту 850 мм, глубину 500 мм и ширину 300 -800 мм. Навесной шкафчик имеет глубину 300-350 мм, его ширина соответствует ширине нижних модулей.
  4. Расстояние между нижними и верхними модулями составляет 600 – 650 мм.

Нанесение основных размеров при проектировании кухонного гарнитура

Имея чертеж изделия с отраженными на нем основными габаритами можно произвести подробную деталировку, как бы разобрать чертеж на составляющие элементы.

Детали для изготовления мебели из фанеры

При изготовлении чертежа мебели необходимо учесть следующее:

Так, при креплении фасада на петли, для снижения нагрузки ширину деталей делают меньше чем длину. Учесть пропорции изделия и его устойчивость.

Рабочий треугольник

В интернете можно отыскать множество дизайнерских идей, пользуясь которыми, удается поместить в малогабаритном помещении варочную поверхность, мойку, бытовую технику и все конструкции так, чтоб обеспечить наибольшее удобство и функциональность при использовании. В таком деле рекомендуется придерживаться некоторых важных правил, которые позволят не загромоздить комнату мебелью, сделать ее визуально просторнее.

При обустройстве кухни изначально следует принимать во внимание эстетические предпочтения хозяев. Нужно ответственно подойти к обустройству рабочей зоны, ведь здесь тратится много времени на приготовление кулинарных блюд

Навесные шкафчики выполняются с учетом человеческого роста, модули мебельного гарнитура размещаются по комнате гармонично и удобно.

У рабочего треугольника выделяют следующие функциональные зоны:

главная — рабочие поверхности. Это газовая либо электроплита, столешница и т

д.; немаловажно и кухонное пространство для долгого хранения различных продуктов в холодильнике либо морозилке; в чистовой зоне фрукты, овощи, крупная и мелкая посуда очищаются от грязи, обычно в нее помещается раковина, посудомоечная машинка

Рассматривая стандарты на чертежах, можно сделать вывод: расстояние между рабочими областями не может быть больше двух длин вытянутой руки. Только в этом случае перемещение от холодильной камеры к мойке, столешнице, обратно к холодильнику и т. д. будет наиболее комфортным.

Во время приготовления пищи неоднократно приходится подходить к кухонным шкафам за специями, продуктами или инвентарем. Поэтому при самостоятельной установке мебели высоту, ширину и расположение секций следует тщательно рассчитывать, чтобы каждый элемент всегда находился под рукой и не нарушал единой эстетики, функциональности помещения.

Расчет размера и деталировка шкафов

В процессе деталировки, модули разбивают на их составляющие. Каждая деталь будет изготавливаться отдельно по получившемуся чертежу. Для того, чтобы готовый модуль совпадал с размерами эскиза, изготовитель должен учитывать толщину материала, из которого выпиливается шкаф. Деталировка позволяет точно рассчитывать расходы материалов, делать правильные карты раскроя, когда собирается кухня своими руками.

Для последующей сборки изделия необходимо знать точное количество и размеры деталей.
Деталировка оформляется в виде таблицы с указанием такой информации:

  • Перечисляется каждая деталь, начиная от самых крупных ,заканчивая самыми мелкими.
  • В следующем столбце указывается количество элементов одинакового размера, материала и направления текстуры.
  • В таблице обязательно указываются детали нестандартного размера, необходимые для сборки секций, спроектированных с учетом индивидуальных особенностей помещения.
  • Все размеры записываются в миллиметрах.

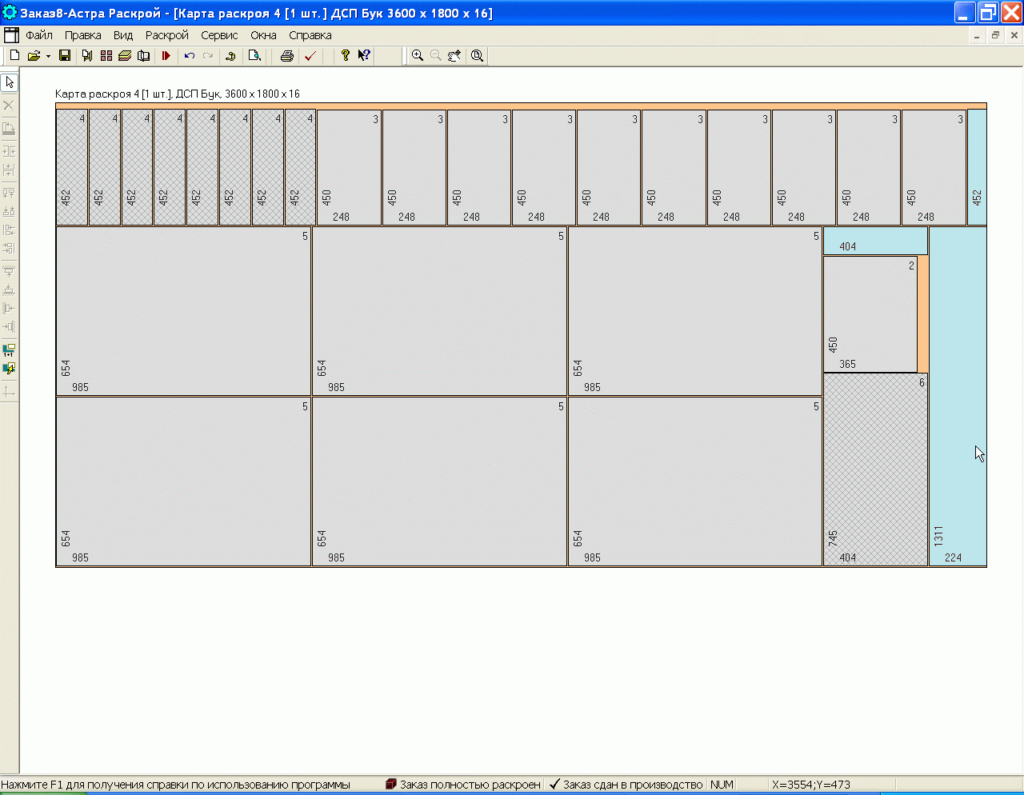

При составлении карты раскроя учитывается направление текстуры материала. Поэтому детали одинаковых размеров, но с разным направлением текстуры записываться в таблице отдельно

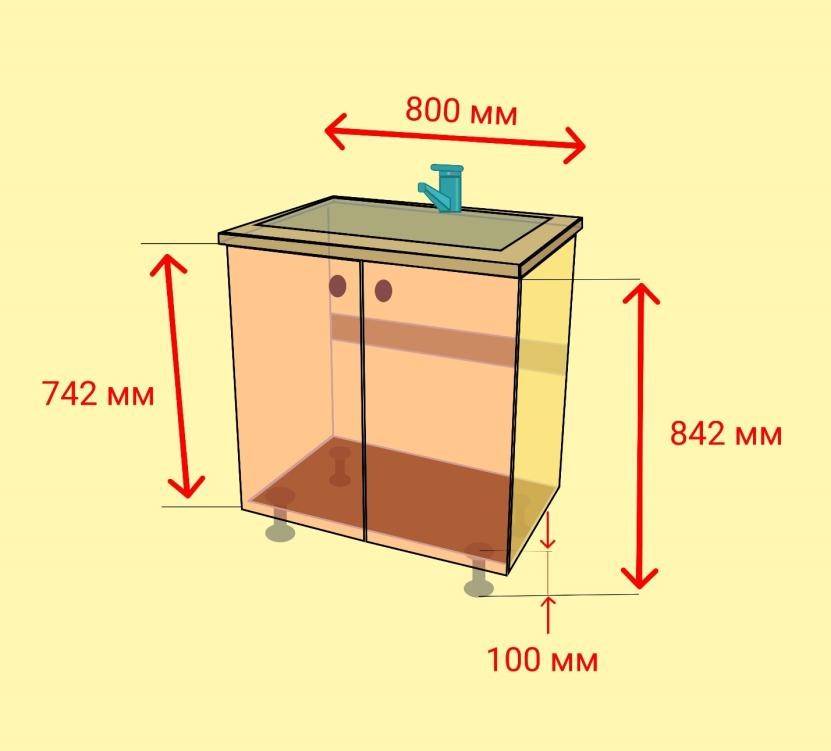

Для примера, сделаем деталировку модуля под мойку, с распашными дверцами, как на изображении ниже.

Его основные параметры:

Высота – 870 мм.

Глубина – 460 мм.

Высота столешницы – 28 мм.

Общая ширина модуля = 800 мм.

Ширина корпусных планок жесткости = 80 мм.

Высота регулируемых опорных ножек = 100 мм.

Допустим, что для изготовления короба мы используем ДСП в 16 мм толщиной.

Это значит, что без учета толщины столешницы, высота короба будет 842 мм.

Отнимаем от 842 мм, высоту опорных ножек 100 мм. остается: 742 мм.

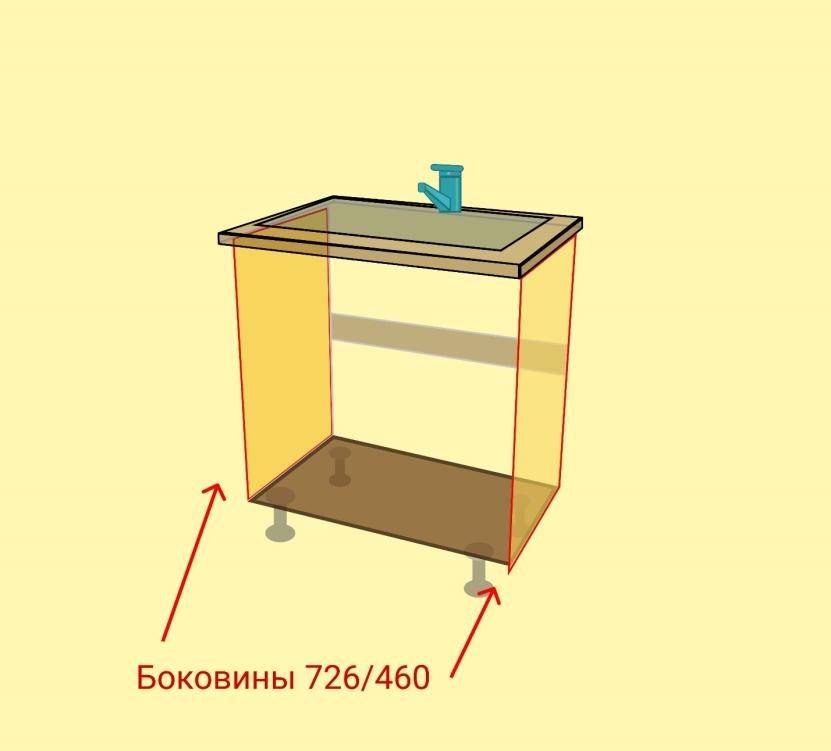

Рассчитаем размер боков нашего модуля:

742 (высота модуля) – 16 (толщина днища) =726 мм.

Учитывая ширину модуля, узнаем ширину планок жесткости:

800 – 32 (толщина ДСП с обеих сторон) = 768 мм.

Деталировка шкафа под мойку:

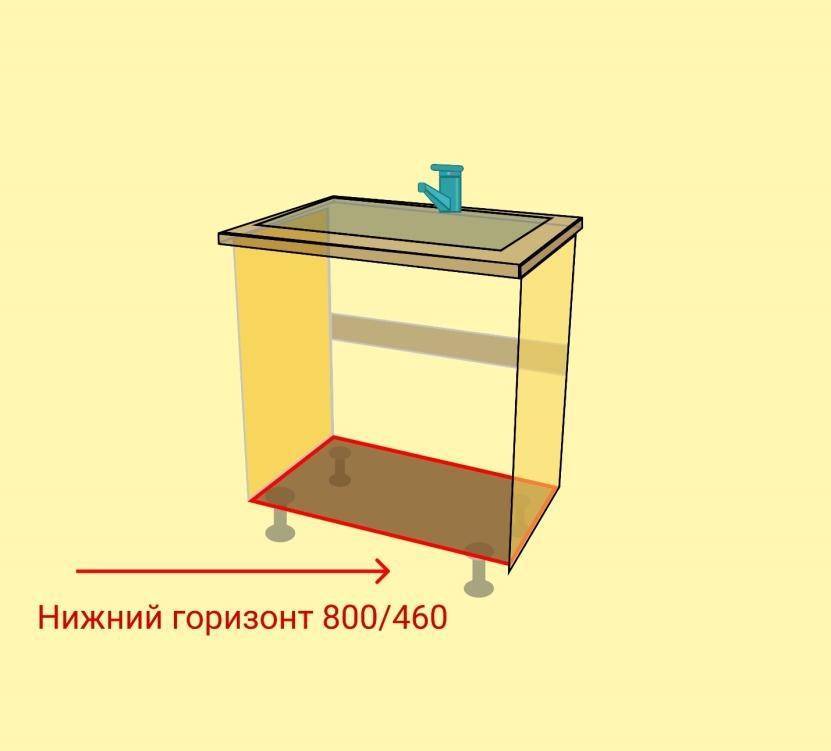

Нижний горизонт: 800 на 460 – 1 шт.

Боковины: 726 на 460 – 2 шт.

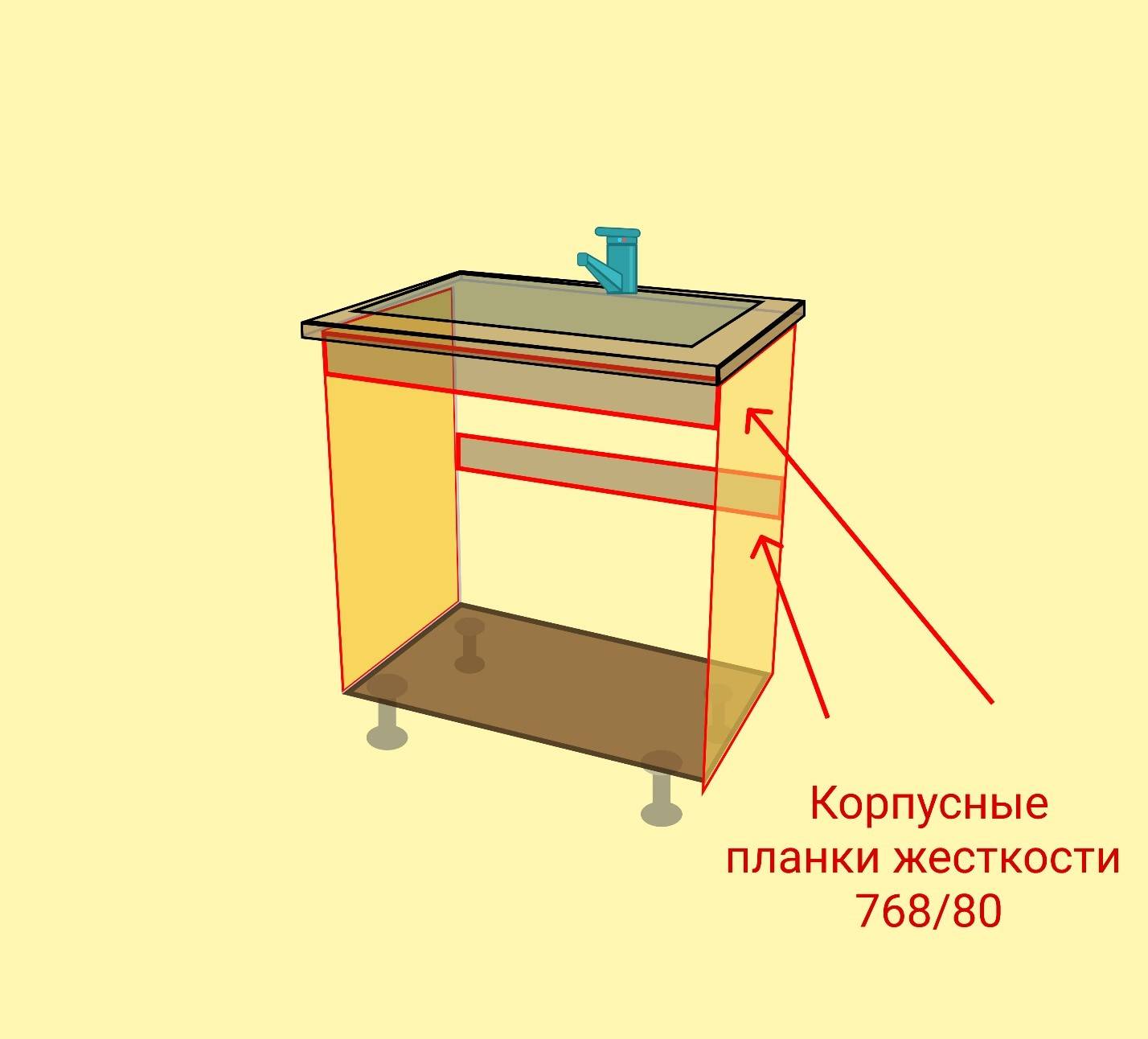

Корпусная планка жесткости: 768 на 80 – 2 шт.

Плюсы самостоятельного изготовления мебели

Самостоятельное изготовление мебели имеет свои преимущества, поэтому не стоит сразу отказываться от возможности создания предметов обстановки с учетом личных предпочтений и особенностей интерьера. При недостатке опыта, начинать можно с простых вещей – тумбы, шкафа, стола, табурета.

Из основных преимуществ самостоятельного изготовления мебели отмечают следующее:

  1. Первое и главное преимущество заключается в возможности изготовления предметов обстановки по индивидуальным эскизам, когда не существует никаких ограничений и рамок.
  2. Личное исполнение – это личный контроль качества исполнения каждого этапа (выбор материала, его обработка, сборка). Результатом становится изделие высокого качества.
  3. При выборе материала и фурнитуры, при самостоятельном изготовлении мебели, акцент делается не на удешевление, а на качество и долговечность.
  4. Нет ограничений в количестве предметов, изготовленных в едином стиле – это позволяет создать органичную обстановку в интерьере всех помещений дома или квартиры, а не искать подходящие предметы по разным магазинам.
  5. Изготовление мебели – это творческий процесс, позволяющий отвлечься от текущих забот, получить массу положительных впечатлений и удовольствия от времени, проведенного с пользой.
  6. Даже при покупке высококачественного материала и фурнитуры можно говорить о сохранении семейного бюджета, так как мебель, изготовленная своими руками, простоит не один десяток лет.

При самостоятельном изготовлении фасады можно украсить по своему желанию

Как выбрать материалы для изготовления кухни

На кухне на материалы воздействуют пар, влага и повышенная температура. Поэтому каркас кухонного гарнитура выполняют преимущественно из ДСП со специальной влагостойкой пропиткой. Дверки фасада делают из натурального или синтетического шпона. Мебель из МДФ — более редкий вариант. Однако материал приспособлен к кухонным условиям даже в большей мере. Для изготовления кухонных модулей можно использовать и мультиплекс, который состоит из слоев древесины разных пород. В итоге получается мебель с красивой поверхностью и устойчивой структурой. Металлические конструкции для кухни пользуются меньшим спросом, но могут служить много лет, сохраняя привлекательный вид. Возможности для дизайна — весомая причина для использования металла. Однако проблема с изготовлением нужных заготовок делает вариант неудобным для самостоятельного проектирования.

Материалы несущих модулей

Корпусные элементы изготавливают из таких материалов, как ДСП, МДФ, массив дерева и мультиплекс. Лучшие конструкции собирают из натурального дерева. Такие комплекты не портятся от избытка влаги, менее склонные к образованию сколов. Древесину также обрабатывают различными защитными составами. Мультиплекс — материал подешевле, состоит из оклеенных в разном направлении слоев. Это отличное сырье для кухонных условий. МДФ дешевле, чем вышеуказанные варианты, однако тоже практичный и долговечный. Материал представляет собой мелкую древесную стружку, сжатую под высоким давлением. Чтобы обеспечить водонепроницаемость, МДФ-плиты пропитывают смолами. Они также устойчивы к искривлению. Самым дешевым вариантом является ДСП. Он менее экологичный и в большей мере склонный к промоканию, но способен прослужить много лет без ухудшения качеств.

Фасады и фурнитура

Образующие фасад помещения дверцы являются ключевыми элементами дизайна. Их делают из эмалированной пленки, МДФ, ламинированной ДСП, массива дерева и алюминиевого профиля. Встречаются также декорированные рамочные варианты. На фасады из МДФ и ДСП можно наносить пластиковое покрытие. Такая отделка называется постформингом. В любом случае дверцы лучше выбирать из более дорогих материалов. Что касается фурнитуры, то в первую очередь следует определиться с ручками. Наиболее удобным вариантом являются «скобы», однако по-своему хороши ручки в форме квадрата. Можно и вовсе обойтись без этих элементов, и отдать предпочтение фурнитуре push-to-open. В качестве материалов для фурнитуры применяются в основном алюминий, пластик и дерево

Следует также обратить внимание на декоративные варианты. Но для петель и навесов вариант один — прочный металл

Древесина в качестве материала для самостоятельного изготовления мебели

После изготовления эскиза и чертежа на его основе, можно переходить к выбору материала. Перед тем как остановить выбор на том или ином материале, необходимо изучить особенности работы с ним, узнать о его эксплуатационных свойствах.

Табуреты из массива

Натуральная древесина

Благодаря большому разнообразию природных оттенков, рисунков и текстур, натуральная древесина пользуется большой популярностью при изготовлении мебели. Древесина податлива и позволяет создавать предметы интересной формы, украшенной художественной резьбой.

Из преимуществ материала отмечают следующее:

  1. Прочность и долговечность. Мебель из массива служит не один десяток лет.
  2. Массив легко поддается реставрации при удалении царапин и выбоин.
  3. Экологичность и натуральность – основные преимущества массива.
  4. Мебель из массива выглядит дорого и будет уместна в любом интерьере.
  5. При изготовлении стула, стола, комода или шкафа из натуральной древесины гарантировано получается предмет мебели с отличными эксплуатационными свойствами.

Мебель из массива выглядит богато и роскошно

Свойства в зависимости от породы

Для производства мебели используется древесина мягких и твердых пород. Из мягкой древесины (ольха, тополь, осина) изготавливают детали, которые в ходе эксплуатации не будут подвергаться нагрузке – декоративные элементы и фасады с оригинальным оформлением.

Комплект для спальни в современном стиле

Таблица 1. Популярные породы древесины для изготовления мебели

ПородыОписание

Дуб

Наиболее популярный вид древесины для изготовления мебели, который отличается высокой прочностью и износостойкостью. Преимущество материала заключается в наличии красивого природного рисунка.

Бук

Обладает сливочно-желтым оттенком с коричневыми вкраплениями. Благодаря высокой гибкости используется для изготовления мебели сложных, в том числе и округлых, форм.

Сосна

Материал отличается прочностью, невысокой стоимостью и доступностью. Содержит природные антисептики, поэтому служит много лет и положительно влияет на микроклимат в помещении.

Вишня

Дорогостоящая разновидность древесины с характерным красноватым оттенком, который становится более насыщенным с течением времени.

Грецкий орех

Материал с роскошным коричневым оттенком, позволяющий создавать эксклюзивные предметы интерьера.

Последовательность действия при изготовлении мебели

Таблица 2. Изготовление мебели из массива

ИллюстрацияОписание

Шаг 1

На древесный материал наносят разметку.

Шаг 2

Вырезают детали.

Шаг 3

Выполняют шлифовку деталей.

Шаг 4

Выполняют обработку деталей антисептиками.

Шаг 5

Изготавливают соединительные отверстия.

Шаг 6

Производят окрашивание деталей.

Шаг 7

Производят лакировку деталей.

Шаг 8

Приступают к сборке мебели.

При изготовлении мебели из цельного или клееного массива пользуются двумя способами соединения элементов — разъемным и неразъемным.

Материалы на основе древесины

Работа с древесиной требует навыка и знаний о свойствах материала, к тому же стоимость качественного сырья довольно высока и «набивать руку» на нем не рационально. Начинающие мастера предпочитают более простые в обработке и недорогие материалы.

Таблица 3. Материалы на основе древесины

Название
Описание

ДСП

Применяется для изготовления корпусной мебели. Обладает невысокой стоимостью

Важно выбрать качественный материал, содержащий допустимое количество формальдегида, не опасное для человека. Также необходимо использовать защитные кромки на срезах деталей, которые не только защищают окружающую среду от выделения формальдегида, но и придают изделию опрятный внешний вид.

ЛДСП

Имеет защитный ламинированный слой, защищающий материал от механического и термического воздействия

Ламинированная поверхность не боится влаги. Обладает высокой декоративностью, позволяет создавать мебель не только различных цветов, но и с применением фотопечати. Может имитировать любой материал.

ДВП

Применяется для изготовления мебели изогнутых форм. Материал недорогой, прочный, с хорошими теплоизоляционными свойствами. Недостатком является низкая влагостойкость. Такой материал рекомендован только в сухих помещениях с нормальной влажностью.

МДФ

Обладает экологичностью за счет снижения процента содержания в его составе формальдегида. Материал прочный, устойчивый к влаге и огню. Материал доступен для тонкой обработки. Однако стоимость его выше, чему перечисленных ранее материалов.

Фанера

Получила широкое распространение в качестве материала для изготовления мебели – очень прочного, надежного и простого в обработке. Часто используется для изготовления детской мебели.

Расчет размера шкафов

Расчеты при проектировании секций проводятся с учетом толщины листа материала. Боковины кухонного шкафчика проектируются с вычетом высоты столешницы, толщины детали, используемой для дна, и ножек. Для расчета глубины вычитается расстояние секции от стены и толщина фасада.

Высота нижних тумбочек составляет от 850 до 900 мм.

Стандартная толщина столешницы – 38мм.

Стандартная высота цоколя 100 мм.

Стандартный чертеж кухонного шкафа.

Только дно может отличаться по ширине в нижних секциях. В некоторых тумбах устанавливаются полки, другие комплектуются выдвижными ящиками. Чертежи каждой боковой стенки не отличаются и считаются универсальными для каждой секции нижнего яруса. Стандартные размеры кухонных шкафов мы рассмотрели в прошлой статье.

Изготавливаются секции стандартного размера под бытовую технику.

Монтаж кухни

Итак, наши изделия собраны, теперь пора приступать к монтажу кухни.

Настенный ряд

Настенный ряд шкафчиков в настоящее время принято навешивать не на обычные глухие петли, а на специальные мебельные петли с крючком, которые цепляются за металлическую планку-профиль, прикрученную к стене. Преимущество таких петель в том, что уже вывешенный на профиль шкафчик можно будет регулировать как по высоте, так и по глубине, что очень удобно, для выставления фасадов соседствующих шкафчиков в одной плоскости.

Навешиваем шкафчики верхнего ряда и при помощи отвёртки регулируем петли вверх-вниз, вперёд-назад так, чтобы фасады соседствующих шкафчиков находились в одной плоскости, а сами шкафчики висели по уровню.

Нижний ряд

Плотно составляем шкафчики напольного ряда, регулируем их по высоте (закручивая/откручивая ножки) и стягиваем межсекционными болтами.

Накрываем шкафчики столешницей и снизу через царги (поперечные планки) фиксируем столешницу саморезами. Можно прибегнуть также к помощи уголков.

На столешнице размечаем места для встраивания мойки и варочной поверхности, сверлим сквозное отверстие для того, чтобы можно было вставить лезвие лобзика и вырезаем куски столешницы.

Отверстия столешницы покрываем слоем силиконового герметика, а также наносим герметик на лицевую сторону столешницы по краю отверстия. Вставляем мойку и удаляем резиновым шпателем выдавленные излишки герметика. То же самое нужно проделать и для варочной поверхности, но только необходим термостойкий герметик.

Нижний ряд в сборе. Столешница на правом ряду плотно подогнана к окну.

Ну а вот как это выглядит всё вместе.

Монтаж кухонного потолка и барной стойки

Следующим этапом работ стал монтаж кухонного потолка и барной стойки. Кухня небольшая, пространства на ней не много, поэтому выбор был сделан именно в пользу барной стоечки, а не традиционного стола, место для которого оставалось только у входа комнату, что, согласитесь, вообще неудобно.

Специально для потолка было вырезано четыре детали из ДСП (того же, из которого собирались шкафчики). Две детали были сделаны с закруглением, которые должны будут стать завершением потолка. К стене детали крепились при помощи утолщённых уголков и саморезов, но основная масса потолка легла на шкафчики верхнего ряда. Ничего сложного.

Для барной стойки был вырезан кусок такой же эггеровской столешницы размерами 2000х400 мм, край которого тоже сделан с радиусом. Получилось, что стойка и элемент потолка над ней имеют идентичные размеры.

В столешнице сверлим отверстия (14х170) и сажаем их на скрытые полкодержатели, предварительно закреплённые по свободной стенке.

Обычно рекомендуемая высота установки барной стойки равна примерно 1100 мм от пола, но у меня вышло немного выше. Высота моей стойки была подогнана так, чтобы в свободное пространство между ней и напольным рядом смогла поместиться микроволновка. Получилось как-то так.

Чуть позже над стойкой и под ней появятся рейлинговые трубы с различными крючочками, баночками для специй и лоточками

Ну и завершила всю композицию стойка/потолок 50-я хромированная труба с держателем для бокалов и полочкой для фруктов. Под стойкой на трубе установил держатель с крючками для полотенец.

Пока ехали заказанные барные стулья, я немного апгрейдил стену над стойкой изготовив для неё самую дорогую картину, которую только мог.

Ну и вот что из этого, собственно, получилось. На своём месте уже рейлинговые трубы с крючками, плюс в потолок были врезаны светильники и добавлен ещё один держатель для бокалов.

Этап 3. Подготовка поверхностей и инструментов

Сборка угловой кухни обязательно предусматривает подготовительный этап. Так, все поверхности, вдоль которых будет располагаться мебель, обязательно нужно сделать ровными, а стены в месте стыка гарнитура должны сходиться под прямым углом. Для того, чтобы собрать угловой гарнитур, потребуется не только проработанная детализированная схема, но и соответствующий инструмент:

  • Молоток;
  • Плоскогубцы;
  • Линейка-угольник;
  • Лобзик и циркулярная пила;
  • Рулетка;
  • Нож, шило;
  • Уровень;
  • Шуруповерт;
  • Перфоратор;
  • Шестигранный ключ для крепежа;
  • Сверла диаметром 4,5 мм, 7 мм, 8 мм;
  • Конфирматы (50х7) или саморезы 3х16, 3х30;
  • Фен или утюг для приклеивания кромки;
  • Кондуктор (не обязательно, но очень желательно! Сборка будет легкой и качественной).

Совет! Для установки конфирматов в соединяемых деталях вначале засверливаются отверстия, а затем шуруповертом вкручивается крепеж.

Заключение

Изготовление или покупка кухонной мебели связана с большим количеством расчетов. Это касается не только соответствия габаритам помещения, стилевого оформления, но и совместимости с рисунком коммуникаций. Именно с последнего аспекта следует начинать проектирование. Обязательно потребуется чертеж под проект. Сначала определяют конфигурацию и выделяют целевые зоны. Уже на этом этапе действует много правил, которые нужно сочетать с техническими возможностями и собственными пожеланиями. Следующий шаг — замер основных параметров помещения. На эскизе мебель, бытовую технику, коммуникации и размеры кухни объединяют в одно целое. Потом проектируют отдельные элементы. После наступает очередь детализации и выбора материалов. Перед началом монтажных работ вносятся последние штрихи. Готовый проектный рисунок передают на ознакомление мастеру. При наличии точных знаний и опыта собирать кухню можно своими руками.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
