Разводка отопления в частном доме

Лучевая разводка

Для двухэтажных строений, а также домов со множеством этажей, если прокладывать трубы по стенам не получается, лучше использовать лучевую разводку отопления.

Если выполняется лучевая разводка системы отопления, теплоноситель оказывается равномерно распределенным по всем батареям. При этом не имеет значения, в какой близости от комнаты расположен котел. Все помещения прогреваются одинаково хорошо. Ремонтировать систему можно без ее отключения.

По этим причинам многие пользователями выбирается именно лучевая разводка системы отопления. Особенно часто ее устанавливают в домах с двумя этажами. Подобные системы имеют и другой недостаток – они всегда выполняются двухтрубными. Поэтому их установка довольно дорогая и требует больше материала.

Такая разводка является коллекторной, поскольку главным элементом в ней является коллектор. Благодаря этому элементу теплоноситель распределяется по контурам, начиная с основной магистрали.

Как видно, разводку отопления в доме проводят разными способами. При выборе наиболее подходящей системы следует разобраться со схемой, наиболее подходящей для конкретного дома.

Схемы различных систем обогрева

В частных домах довольно большой популярностью пользуются одно – и двухтрубные системы. Различить их довольно просто:

  • в однотрубной системе все радиаторы присоединяются к общему коллектору. Проходя мимо всех радиаторов в виде замкнутого кольца, он служит и подачей и обраткой;
  • в двухтрубной системе к радиаторам теплоноситель идет по одной трубе, а уходит по другой.

Правильно выбрать для частного дома систему отопления довольно непросто, поэтому не лишним будет посоветоваться со специалистом. Двухтрубная система более надежная в отличие от однотрубной.

Однотрубная система вопреки общепринятому мнению о меньших затратах на обустройство, стоит заметить что такая система не только более дорогая, но и более сложная в реализации. Очень хорошо об этом рассказывается на видео:

Фокус в том, что в однотрубной системе вода, двигаясь от радиатора к радиатору, остывает сильнее с каждым разом, потому их мощность должна увеличиваться за счет увеличения количества секций. Более того у раздающего коллектора должен быть больший диаметр, в отличие от двухтрубной системы. И наконец, в однотрубной системе затруднено автоматическое управление из-за взаимного влияния радиаторов друг на друга.

На даче либо небольшом доме где количество радиаторов не превышает 5, можно смело начинать установку однотрубной горизонтальной системы (в обиходе – ленинградка) При большем числе радиаторов она не сможет работать нормально из-за того что последние радиаторы будут холодными.

Как вариант – монтаж вертикальной однотрубной системы в частном двухэтажном доме. Такие системы достаточно распространены и нормально функционируют.

Двухтрубная схема разводки отопления от котла позволяет доставлять теплоноситель ко всем радиаторам с одинаковой температурой, так что необходимость в дополнительном наращивании секций отпадает. Разделение на обратную и подающую магистральную трассу позволяет при помощи термостатических вентилей осуществлять автоматическое управление.

Система в основном проще, да и диаметры магистральных трубопроводов меньше. Разновидности двухпроводных систем бывают следующими:

  • тупиковая: трубопроводы разделяется на ветви, которые называются плечами, по ним теплоноситель течет друг напротив друга;
  • попутная двухтрубная система: в данном случае коллектор является продолжением подающего, и вода движется в одну сторону, таким образом, схема образует кольцо;
  • лучевая (коллекторная). Является самым дорогостоящим методом разводки: к каждому радиатору в полу прокладываются трубопроводы, идущие от коллектора.

Если проложить горизонтальные трубы большего диаметра при уклоне 3 – 5 мм на 1 м, тогда система будет работать самотеком (за счет гравитации). Такая система по праву может считаться энергонезависимой, так как в ней нет необходимости в установке циркуляционного насоса. Стоит заметь, что таким образом может работать как однотрубная, так и двухтрубная схема, единственным условием должны быть созданы соответствующие условия в которых теплоноситель будет циркулировать естественным образом.

Отопительная система может быть открытой, для этого нужно установить в верхней точке расширительный бак, который будет сообщаться с атмосферой. Данная схема конструкции применяется в самотечных сетях, по-другому там сделать отопление невозможно.

Систему можно сделать закрытого типа, которая будет работать от избыточного давления, если недалеко от котла отопления на обратной магистрали установить расширительную емкость мембранного типа. Данное решение достаточно ново и применяется в основном в системах, где действует принудительное движение теплоносителя.

Нельзя не упомянуть о системе теплого пола для обогрева дома. Существенным недостатком можно отметить дороговизну, так как в стяжку пола потребуется укладка сотни метров труб, из-за чего в результате можно получить обогревательный водяной контур, распределенный по всей комнате.

Концы труб подходят к распределительному коллектору со смесительным узлом, на котором установлен собственный циркуляционный насос. Одним из важнейших преимуществ хочется отметить комфортное равномерное обогревание помещений. Такая система подойдет любому жилому помещению.

Совет: для хозяина дома с общей площадью, не превышающей 150 м2 можно без опасений устанавливать двухтрубную систему с принудительной циркуляцией. В этом случае диаметры труб будут следующими: для магистралей – не более 25 мм, для подводки к радиаторам – 15 мм.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

  • разводные ключи;
  • сварочный или паяльный аппарат;
  • перфоратор или электродрель;
  • напильник.

Еще потребуются такие расходные материалы:

  • радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
  • трубы, крепления, отводы, тройники;
  • трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

  • Перед котлом минимальное расстояние составляет 1 м;
  • От боковой или задней стены — 0,7 м;
  • До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

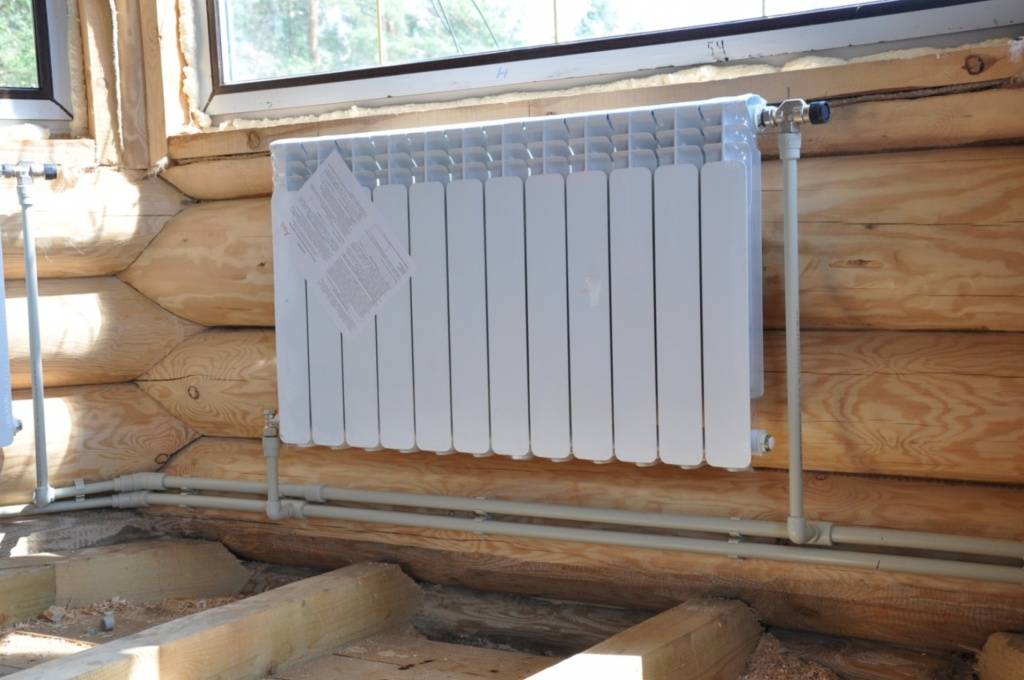

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

  • диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
  • боковым (чаще применяется при верхней разводке труб);
  • нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжатым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Правила организации газового отопления и советы по монтажу

Монтаж, обвязка и пуск газа должны выполнять люди имеющей допуск к этой работе. Проектирование и сборка схемы газового оборудования производят по СП 62.13330.2011, СП 60.13330.2012, СП 42-101-2003, и подобным нормативным документам.

Мощные газовые котлы (свыше 30 кВт) размещают в отдельном помещении. Есть обязательные требования к этому помещению:

  • Котельная должна площадью не меньше 4м2высота помещения не меньше 2,5м. Допустимо организовать котельную в подвале жилого дома;
  • Дверной проем должен быть не меньше 80см шириной. Устраиваются окна площадью 0,3 м2на 10 м2 площади помещения;
  • Для приборов с естественной тягой предусматривают вентиляционную систему в верхней части комнаты;
  • Высота дымохода должна быть выше конька на 50 см.

Виды отопительных систем

Отопительная система различается по таким составляющим: применяемое топливо, вид теплового носителя, тип циркуляции.

Подробнее рассмотрим каждый:

Применяемое топливо

Применяются такие типы теплоносителей – на газу, твёрдое топливо, жидкое топливо, на электричестве и геотермальный источник. Установка отопления на коттеджах для котлов, требующих сжигания жидкого горючего, делается весьма редко. Часто тогда, когда остальные источники топлива недоступны и привезти их стоит больших средств. Аппараты для обогрева на электричестве с лёгкостью устанавливаются и обладают удобством в применении. Однако стоимость получаемого тепла выходит дороже, чем при сжигании твёрдого топлива или газа.

Вид теплоносителя

По этому признаку теплоносители в отоплении зданий бывают: на газу, на воде, на пару, электрические и воздушные варианты. В России распространёнными считаются отопительные схемы с использованием теплопроводных жидкостей. Затем наравне идут газовые и электрические виды. Пар применяется только в промышленных компаниях, а монтаж воздушного отопления применяется в южных областях.

Вид циркуляции

Нагретая вода в трубной системе может двигаться двумя способами: естественно и принудительно. Основное преимущество первого вида заключается в его независимости от поставляемой электроэнергии. В них теплопроводная жидкость передвигается по трубам за счёт способности при нагревании подыматься наверх, а когда охлаждается то, идёт вниз. Однако, отсутствие стабильности в работе, потребность использования увеличенного диаметра труб, сложности настраивания температуры и применение батарей с немалым объёмом внутри, приводит к нечастому их выбору пользователями.

Схемы с разной подводкой теплоносителя к радиаторам

В зависимости от положения стояков подвода воды к батареям различают вертикальную и горизонтальную разводку. В частных одноэтажных домах используется горизонтальная схема разводки. Трубы подвода и отводы воды при монтаже удачно можно вписать в интерьер, спрятать в ниши или под пол.

Ток горячей и охлажденной воды в системе обогрева частного дома может быть смонтирован с помощью одной или двух труб. У каждого варианта есть нюансы типа разводки, положительные стороны и недостатки.

Однотрубная схема

Это более простой в установке и дешевый вариант. Система обогрева с одной трубой представляет собой кольцо с установленными радиаторами. Теплая вода двигается по периметру, возвращается в итоге в котел. Теплоноситель отдает по несколько градусов тепла каждому радиатору. Значит, чем дальше расположен отопительный прибор от котла, тем ниже температура воды и способность обогреть помещение. Можно увеличить подогрев воды. На это потребуется больший расход топлива. Установка циркуляционного насоса поможет двигаться воде с большей скоростью и равномерно распределить тепло. Оптимальным решением при такой схеме станет увеличение количества секций последних батарей в магистрали.

Радиаторы подключаются обычно через байпас (обходную трубу), что позволят отключить любой из них без остановки движения теплоносителя. Система не предусматривает установку фитингов и кранов, что минимизирует риск аварий.

Преимущества схемы:

  • минимизация периметра труб;
  • экономия на элементах системы;
  • быстрота, простота установки.

Двухтрубная схема

Монтаж отопления в частном доме с помощью двух труб работает более эффективно. При такой схеме каждый радиатор имеет отдельный подвод теплоносителя от тепловой магистрали, но при этом тепловая магистраль, так же как и в предыдущем случае, является единой для всей системы. Отличием является то, что радиаторы включаются в системы параллельно, а не последовательно.

Магистраль обратного тока у системы одна – от каждой батареи отходит отдельная труба для вывода теплоносителя.

Предлагаем посмотреть подробное видео о нюансах монтажа двухтрубной системы отопления в доме:

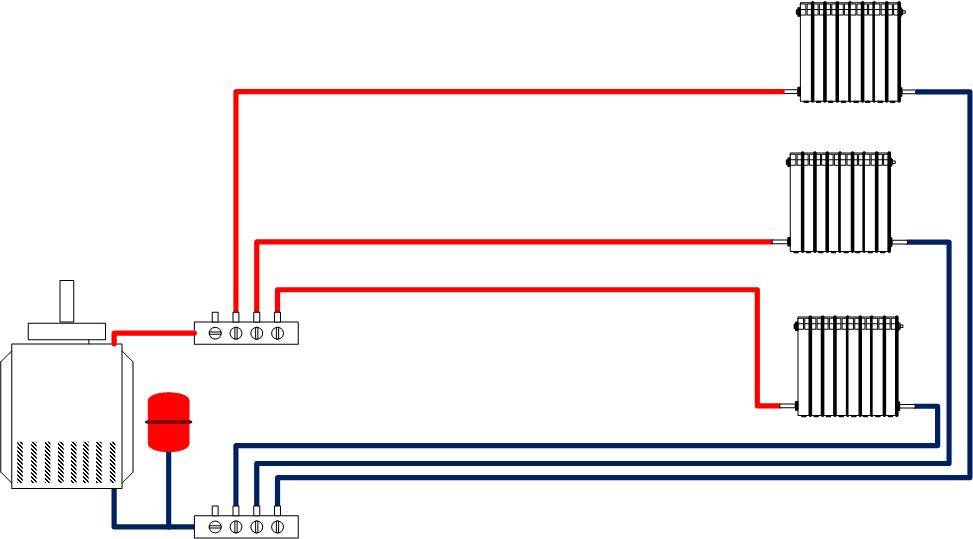

Лучевая система

Коллекторная лучевая система предусматривает установку коллектора, через который теплоноситель распределяется по всей системе. К каждой отопительной батарее идут свои трубы подвода теплового носителя и его отвода напрямую от котла. Каждый контур отсекается запорной арматурой. Это упрощает использование системы и ремонт. Не отключая всю систему, можно отремонтировать отдельный контур или радиатор.

Из минусов – значительные расходы на материалы. Понадобится запорная арматура, трубы, приборы регулировки, контролирующие датчики.

Лучевая схема с распределителем работает при хорошем давлении в трубе, созданным циркуляционным насосом.

Коллектор равномерно распределяет поток теплоносителя. Прибор состоит из двух гребенок. В одну поступает из котла горячая вода. Другая гребенка собирает охлажденную воду и направляет ее обратно в котел. Как рассчитать отопление в частном доме при такой схеме?

Расчет параметров, составление проекта, регулирование мощности в процессе использования облегчается за счет подключения радиаторов параллельно. Это обеспечивает минимальную разницу температур воды по периметру контура. Управление системой осуществляется из одного места с установленными индикаторами, кранами, насосами и вентилями.

Монтаж лучевой системы – самый дорогой по общей стоимости составляющих, требует определенной квалификации. Составлять проект и устанавливать отопление по лучевой схеме следует при строительстве или генеральном ремонте. Это связано с тем, что трубы монтируются в стяжку пола.

Геотермальное отопление дома

Для практического применения по-настоящему полезного бесплатного отопления дома рекомендована установка геотермальных систем. Они представляют собой три контура, каждый из которых выполняет определенную функцию.

Наружный контур. Должен располагаться в грунте на глубине не менее 10 м. Альтернатива – погружение труб в близлежащий водоем

Важно, чтобы температура среды была на 7-8°С выше, чем на поверхности;
Средний контур. В нем с помощью теплообменника энергия от нагретой воды (не менее 10-12°С) передается хладагенту

После сжатия в компрессоре его температура повышается до 65-70°С;
Внутренний контур. Для бесплатного отопления своими руками с помощью геотермальной установки нужно передать температур хладагента воде в системе отопления. Эту функцию выполняет второй теплообменник.

Однако еще на этапе проектирования нередко сталкиваются с проблемой самостоятельной организации бесплатного отопления частного дома. Прежде всего – в установке труб наружного контура. Предварительно выполняется расчет глубины залегания магистрали, где температура будет оптимальной в зимнее время. Использование водоема, как основной среды с повышенной температурой не всегда возможно физически.

Для бесплатного отопления, сделанного своими руками, с тепловым насосом типа «вода-земля» нужно предварительно проверить глубину замерзания водоема. Трубы должны располагаться ниже этой точки на 15-20 см.

Также для отопления дома с помощью бесплатной энергии нужно выполнить земляные работы. Для сверления вертикальных скважин потребуются услуги специализированной компании. И, кажется, что сделать самостоятельно без проекта отопление частного дома бесплатно невозможно. Стоимость комплексной услуги вместе с оборудованием в среднем составляет 750-800 тыс. руб. Но эту цифру можно существенно уменьшить, если сделать грамотное распределение средств при организации бесплатного автономного отопления частного дома:

  • Тепловой насос можно приобрести самостоятельно. В среднем, на 1 кВт потребляемой электрической мощности он будет вырабатывать 10 Квт тепловой энергии. Стоимость грунтовых моделей составляет 290-300 тыс. руб. Насосы типа «земля-земля» обойдутся дороже – от 340 тыс. руб;
  • Для расчета продолжительности наружной магистрали в бесплатном отоплении частного дома можно воспользоваться онлайн калькулятором. Но при этом точность будет значительно ниже, чем при заказе платного проекта геотермальной установки. Подобная документация может обойтись в 25-30 тыс. руб;
  • Сверление скважин в грунте можно поручить компании по организации систем автономного водоснабжения. Они могут заниматься монтажом элементов бесплатного отопление дома. Своими руками сделать эту работу проблематично.

Все остальное делается самостоятельно. Пример организации бесплатного отопления частого дома своими руками показан на видео:

Для самостоятельного проектирования и монтажа бесплатного отопления частного дома своими руками лучше всего ознакомиться с фото и видео материалами. Наглядный пример поможет оценить трудоемкость будущей работы, а также станет основой для организации всего процесса.

Бесплатное отопление дома солнцем Вся правда!

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

  • индикатор фазы;
  • кусачки;
  • стриппер (приспособление для снятия оболочки с жил) или нож.

Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

  • медные провода с сечением, соответствующим потребляемому насосом току;
  • клеммы типа WAGO или самоизолирующие зажимы;
  • диэлектрическая клейкая лента;
  • короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

  1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
  2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
  3. Трехходовой вентиль с термоголовкой.
  4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

  1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
  2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
  3. Разгонного коллектора не делают.
  4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
  5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
  6. Помпу размещают между 3-ходовым вентилем и отопителем.

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

  • ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
  • змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Водяное отопление частного дома

Водяное отопление в частном доме осуществляется при помощи замкнутого контура, заполненного циркулирующей по нему горячей водой. Нагревательным прибором в этом случае выступает котел, от которого по дому необходимо провести трубы к каждому радиатору. Вода проходит через батареи, отдает тепло комнатам и возвращается в котел. Там она снова нагревается и попадает в систему. В качестве теплоносителя также может использоваться и антифриз.

Чаще всего отопительная система состоит из медных труб, самых надежных, однако, и наиболее дорогих.

Кроме труб схемы должны быть укомплектованы дополнительными элементами:

  • расширительным баком, собирающим лишнюю жидкость;
  • терморегуляторами, контролирующими температуру перед радиаторами;
  • циркуляционным насосом, обеспечивающим принудительное движение жидкости по трубопроводам;
  • запорными и предохранительными клапанами.

Подвиды

Система данного типа может быть:

  • одноконтурной, обеспечивающей только нагрев воздуха;
  • двухконтурной, позволяющей еще и получать горячую воду.

По принципу движения жидкости в трубах различают однотрубные, двухтрубные и коллекторные системы. Первая предполагает последовательный переход теплоносителя от одной батареи к другой. Ее достоинствами можно назвать простоту проведения разводки, а недостатками – низкую эффективность, невозможность регулирования и сложность замены отдельных элементов.

Двухтрубная

Двухтрубная система лучше, так как является более ремонтопригодной и обеспечивает минимальные потери тепла.

Но самый удобный и эффективный способ устройства схемы водяного отопления получится, если провести коллекторную разводку, обеспечивающую и быструю замену износившегося элемента, и простое регулирование температуры, однако и стоящую при этом дороже.

Плюсы-минусы

Главным достоинством всех систем водяного отопления в частном доме является эффективная передача тепла по всем обслуживаемым помещениям. А среди недостатков можно назвать:

  • сложность и трудоемкость монтажа;
  • необходимость в регулярной профилактике труб и котла, которую можно проводить и самому, и с использованием услуг специалистов.

Приборы водяного отопления

Обогревательными элементами, отдающими тепло воздуху в помещении, являются:

  1. Батареи, радиаторы из чугуна, стали и специальных сплавов.
  2. Система труб, вмонтированная в перекрытие, – «теплый пол».
  3. Обогреватели, встроенные в плинтусов, расположенных вдоль стен.
  4. Конвекторы, установленные в технологические ниши.

Среди самых недорогих систем отопления частных домов выделяют газовые котельные установки на воде. Радиаторные секции делают из:

  1. Алюминия. Малый вес позволяет крепить радиаторы к стеновым панелям, изготовленных из легких материалов: газобетон, сэндвич-панели.
  2. Стали. Хорошая теплопроводность. Быстро разогреваются, долго сохраняют тепло, отдавая энергию в комнату. Малая стоимость.
  3. Чугуна. Максимальная теплоемкость. Остаются горячими долгое время. Неприхотливы, надежны, долговечны. Минус – большая масса.
  4. Биметаллические. Совмещает плюсы двух компонентов – нержавеющей сердцевины и внешнюю привлекательность наружного слоя.

Если перечислят, что нужно для отопления частного дома, список будет включать следующие позиции:

  1. Котел требуемой производительности (мощности).
  2. Трубы для устройства контуров (прямого и обратного).
  3. Расширительный бак для гашения термического расширения.
  4. Электрический насос, обеспечивающий непрерывную циркуляцию.
  5. Радиаторы в количестве, достаточном для обогрева объема помещений.
  6. Фитинги, заглушки, шаровые краны, прочая запорная арматура.
  7. Контрольно-измерительные приборы, регуляторы.

Полный комплект определяет схема отопления, которая должна быть реализована. Также значение имеет выбранный тип системы.

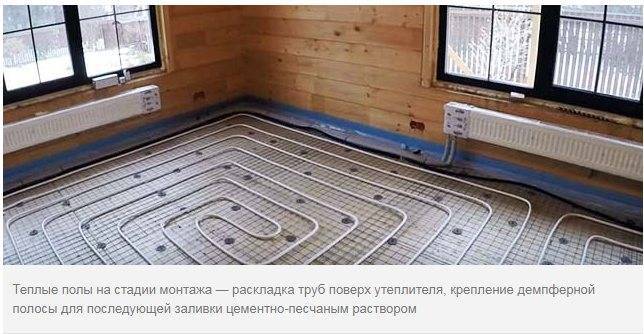

Конструкция теплых полов

В данном случае отопление дома реализуется за счет труб, уложенных в перекрытие, по которым циркулирует горячая вода. Если оно деревянное, трубопровод укладывают между лагами. В противном случае полиэтиленовую или металлопластиковую трубу укладывают на пол и заливают стяжкой.

Каждая петля оснащается вентилем для регулирования интенсивности подачи теплоносителя. Потребуется и циркуляционный насос, который будет поддерживать требуемую температуру – 35…55 градусов Цельсия.

Конвекторы плинтусные и внутрипольные

Монтаж системы отопления данного типа предполагает установку конвектора в специально отведенное заглубление в стене или в полу. Принцип действия основан на естественной конвекции, когда охлаждаясь, воздух опускается, а в рабочей камере находится теплообменник. Прогреваясь воздушная масса устремляется вверх, замещая собой холодный объем.

В результате прогревается вся комната. Горячая труба защищена кожухом с отверстиями, решеткой, что делает использование безопасным. Подобные обогревательные элементы – идеальное решение для помещений с витражным остеклением.

Водяное отопление частного дома своими руками: схемы и пояснения

Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.

Однотрубная система отопления частного дома своими руками

Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.

Однотрубные системы отопления в схематическом изображении:

Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.

Двухтрубная схема отопления в частном доме своими руками

Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.

Схематическое изображение монтажа двухтрубных схем:

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”

Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.

Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой

Схема обогрева теплоносителем двухэтажного дома

Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.

Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.

Схема отопления двухэтажного дома более сложна
Статья по теме:

Схема отопления 2-х этажного частного дома. Обзор однотрубных и двухтрубных систем, схем Тихельмана и Ленинградки. Теплотехнический расчет и нюансы монтажа отопления в доме – в нашей публикации.

Коллекторная схема отопления частного дома с принудительной циркуляцией

Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».

Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.

Коллектор для водяного отопления частного дома выглядит так

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
