Паяльная станция: несложная схема, доступные радиодетали, доступно начинающим радиолюбителям

Здравствуйте, уважаемые читатели сайта.

Сегодня, я расскажу Вам, как самостоятельно сделать паяльную станцию из доступных радиодеталей. Эта конструкция доступна для повторения как опытным, так и начинающим радиолюбителям.

Для качественной пайки, своих конструкций, в домашних условиях, требуется установка точной температуры жала паяльника. Это один из самых важных параметров для паяльника. Температура жала должна быть ниже, чем температура горения канифоли и выше температуры ее кипения, и плавления олова. Радиолюбителям, имеющим низковольтный электропаяльник со встроенной термопарой и четырехпроводным кабелем для подключения к устройству регулирования температуры, рекомендую изготовить простой стабилизатор температуры жала. Мной был выбран для этой цели паяльник, от паяльной станции – HAKKO – 907.

О температуре жала паяльника: Температура жала – определяет качество пайки. Температуру, как правило, регулируют по таянью канифоли…. Она должна кипеть, но не гореть. На жале хорошо отрегулированного паяльника канифоль кипит, но не горит. Кипящая канифоль – приятно пахнет, быстро испаряется, но не оставляет на жале сгоревших остатков черного цвета.

Некоторые данные Паяльной станции: 1. Выход на раб.темп. – 225град.- 50сек. 2. Поддержка темп.(интервал между включ. и выключ.) – 4 град. 3. Выставленная шкала регулировки 26-320 град (если регулятор выставить на минимум, паяльник остывает до комнатной темп. и выключается) 4. Калибровка термопары паяльника в сравнении с показаниями мультиметра 3-4 град. 5. Паяльник 24в/50w – HAKKO 907, со сменными жалами (практически можно вставить любое – медь, керамику или вечное)

В устройстве применены широко распространённые комплектующие. Никаких ограничений по замене малосигнальной части схемы – нет.

В качестве измерителя (индикатора) температуры, я применил микросхему ICL7107 (КР572ПВ2А) и семисегментные индикаторы – SA04-11 (Красные с общ. анодом)

Силовые элементы лучше применять с допусками по напряжению и по току, соответствующими питающему напряжению и мощности потребителя – нагревателя паяльника (50 W).

Скачать файлы печатных плат (в формате SPL.6):

Паяльная станция (69.0 KiB, 6,612 hits)

Измеритель (72.0 KiB, 5,256 hits)

Скачать Даташиты (использованные в конструкции):

TS106 (78.4 KiB, 4,498 hits)

MOC3063 (296.5 KiB, 14,504 hits)

LM358 (459.6 KiB, 3,700 hits)

L7805, L7905 (1.8 MiB, 2,859 hits)

ICL7107 (179.8 KiB, 4,437 hits)

На этом пожалуй и всё. Жду Ваши отзывы и комментарии на сайте или форуме.

Варианты пайки

Причиной того, что современный рынок способен предложить широкий спектр паяльного оборудования является тот факт, что обыкновенный бытовой паяльник стал инструментом, который можно купить на каждом углу. А вот паяет он далеко не все современные приборы. При помощи паяльной станции, которую можно сделать своими руками, есть возможность производить ремонт любого электрического оборудования, в том числе такого сложного и высокоточного, как материнская плата компьютера.

Прежде, чем приступить к конструкции и начать описывать самодельный цифровой паяльный механизм, рассмотрим, какой может быть станция и какие типы пайки существуют.

Станции условно можно классифицировать таким образом:

• контактного типа;
• контактного типа без применения свинца;
• термовоздушного типа;
• комбинированно-термовоздушного типа;
• демонтажного типа;
• инфракрасные станции.

Самый простой вид – контактный. Его строение мало чем отличается от привычного паяльника, однако контактное оборудование лишено многих конструктивных недостатков, которые есть у паяльников.

Контактная пайка

Главной проблемой паяльника является чрезмерный нагрев радиокомпонентов, в частности транзисторов, диодов, тиристоров. Из-за высокой температуры, полупроводниковые элементы начинают менять свою вольтамперную характеристику и нарушать протекание электрического тока в цепи. Именно поэтому становится невозможным регулировать температуру нагревательных элементов, иными словами традиционный паяльник рано или поздно перестает «слушать» — температура либо неограниченно растет, либо перестает расти вообще.

Таким образом, после достигнутых 400 °C, пайка может быть безопасной только из-за краткосрочного контакта «жало-припой».

Приступая к созданию контактной паяльной станции, или выбирая одну из моделей, которые уже предложены на рынке, следует понимать, что она должна содержать блок питания, включающий в свою конструкцию гальваническую развязку. Именно такой механизм «питание — нагреватель» гарантирует адекватную регулировку напряжения и температуры прогрева. Чаще всего наиболее рациональной температурой нагрева является 250-350 °C.

Бесконтактная пайка

Бесконтактными (термовоздушными) паяльными станциями являются такие установки, которые отлично подходят для ремонта мобильных телефонов, крупной и мелкой бытовой техники. Мощность таких установок крайне высока, они отлично справляются как с припоями, содержащими свинец, так и с бессвинцовыми.

Однако следует помнить, что применять такие устройства для микросхем BGA-типа нельзя. Термовоздушная, бесконтактная пайка представляет собой симбиоз строительного фена и паяльника, паять с помощью такого оборудования очень удобно и быстро.

Обзор конструкций паяльных станций

Станции для пайки различаются по назначению, а также комплектации оборудования, входящего в их состав. Их классифицируют по основным параметрам.

Контактные станции

Подобные паяльные станции оборудуются паяльниками, которые взаимодействуют с расплавленными припоями. В их составе имеются сами паяльники со сменными жалами, а также блоки управления, поддерживающие заданный температурный режим.

Наиболее продвинутые конструкции автоматически включаются только в момент изменения положения паяльника в пространстве. Если его помещают на стойку, то питание отключается, нагрев прекращается.

Термовоздушные установки

Нагревать можно не только жало. Нагревается и поток воздуха, который используется для прогрева пространства. Они оснащены вентилятором (некоторые даже можно считать компрессорными) и нагревателем.

Подобный инструмент способен производить групповой монтаж и демонтаж. Сразу несколько контактов микросхемы припаиваются по всем точкам на плате. Аналогично при необходимости замены производится и демонтаж детали.

Наличие подобных инструментов позволяет эффективно использовать пространство при изготовлении компактных установок.

Инфракрасные приборы

У инструмента с кварцевым и керамическим нагревателями пайка выполняется бесконтактным способом. Сам инструмент используется только для нагревания области пайки. Жало не касается деталей и припоя.

ИК-излучатель расположен на удалении от зоны пайки. Он только прогревает ограниченную площадь в заданном месте.

Общие характеристики

Современная паяльная станция сочетает в своем составе несколько типов оборудования. Главное отличие от бытовых паяльников – это разогрев до заданных параметров. При необходимости легко изменить обрабатываемые пространства и величину нагрева.

Промышленные паяльные станции изготавливаются не только универсальными. Некоторые имеют узкое направление использования:

• для монтажа на удаленном расположении деталей;
• для демонтажа элементов;
• комбинированные устройства;
• ремонтные установки.

Наиболее развитые конструкции оснащены цифровыми регуляторами.

Аналоговые установки

Аналоговые паяльные станции оснащаются приборами с обратной связью. Их работа регулируется задаваемыми температурными интервалами. При получении сигнала, что достигнут предельный режим, происходит автоматическое отключение прибора.

Некоторые пользователи считают, что подобные устройства помогают выполнять быстрый и качественный монтаж электронных схем и установок.

Паяльная станция своими руками

Подобрав необходимые составляющие, можно сделать устройство самостоятельно. На начальном этапе определяются со схемой управления и типом воздействия: контактный, бесконтактный или комбинированный.

Схема

При выборе схемного решения определяются, какой будет станция: аналоговой или цифровой. В первых схемах используется принцип «OFF/ON». При достижении заданной температуры после включения подача напряжения прекращается. После остывания рабочего элемента нагрев жала возобновляется. Решение осуществляется с помощью реле или электронного ключа.

В цифровом варианте управление осуществляет микроконтроллер, в программе которого реализован ПИД – регулятор (устройство с обратной связью в управляющей цепи). При таком же способе управления, как у аналогового варианта, здесь меняется подводимая мощность. Она всегда рядом с номинальным значением. Если температура жала чуть ниже выставленного значения, то мощность нагрева небольшая. Регулятор не торопится её повышать. Как только разность резко увеличивается, то ПИД повышает мощность нагрева.

Необходимые инструменты и материалы

Паяльная станция своими руками собирается по схеме, состоящей из двух блоков:

• платы усилителя мощности;
• блока питания устройства.

Для самодельных паяльных станций ещё понадобятся:

• корпус устройства – подойдёт от старой автомагнитолы;
• дисплей (вольтметр цифровой);
• паяльник;
• печатные платы.

За образец берут одну из рабочих моделей подходящей конструкции.

Усилители мощности

Они же – устройства управления станцией. Схему выполняют на микросхеме lm358. Это операционный сдвоенный усилитель. У него одно плечо работает как компаратор, а второе – как усилитель термопары.

Усилитель на микросхеме lm358

Микросхема собирается на печатной плате. Её можно изготовить самостоятельно из фольгированного текстолита.

Схема станции на базе lm358

Блоки питания

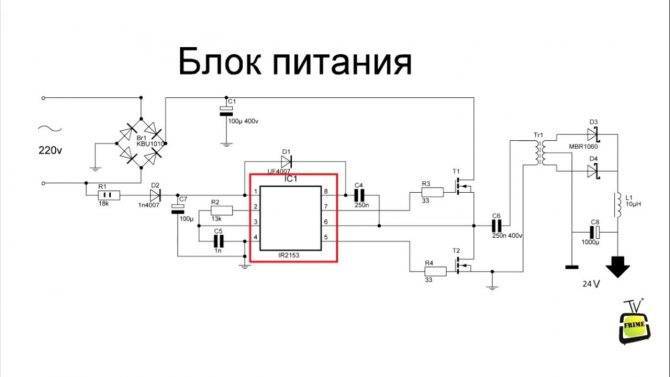

Питание станции осуществляется напряжением 24 В, на базе микросхемы IR2153 или другой с подходящими параметрами.

Блок питания, выполненный на IR2153

При желании, можно обойтись внешним источником питания 24 В, выдающего ток до 4 А.

Устройство, собранное на этом операционном усилителе, работает следующим образом. Сначала паяльник не нагрет. Инвертирующий вход компаратора не имеет напряжения, на выходе у него – питающий плюс, который открывает транзистор. Спираль нагревается и приводит к увеличению значения напряжения на термопаре. На выходе напряжение станет равно нулю тогда, когда напряжения на входах компаратора сравняются. Транзистор закроется, паяльник начнёт остывать. Датчик отметит снижение нагрева, и цикл снова повторится.

Для контроля температуры устанавливается электронный вольтметр. Он калибруется подстроечным сопротивлением при помощи термопары в мультиметре.

Arduino

Это программируемый контроллер на языковой версии С++, имеющий дополнительные методы обработки входящей и исходящей информации. К его разъёмам подключаются различные устройства. В нашем случае – датчик температуры. Ардуино считывает его показания и, обработав, управляет устройством. Микроконтроллер подключается к компьютеру. На ардуино устанавливается ПО, которое выполняет регулировку температуры и мощности.

Настройка

Собранная схема особой настройки не требует, главное – не перепутать полюса питания и правильно подключить термопару.

Для контроля температуры устанавливается электронный вольтметр. Он калибруется подстроечным сопротивлением при помощи термопары из комплекта тестового мультиметра. Если мультиметра нет, то выключается нагретый паяльник, остывает до комнатной температуры. Регулировкой резистора выставляют температуру комнаты, ориентируясь по термометру или данным сотового телефона. Дальше вновь нагревается паяльник и выключается ещё раз с проверкой выставленного значения.

Рекомендации по сборке самодельной паяльной станции с феном

Для начала разберемся в особенностях схемы паяльного фена.

В домашних условиях легче и дешевле всего сделать паяльную станцию своими руками с феном на вентиляторе, а в качестве нагревателя использовать спираль. Керамический нагреватель дорогой, и при резких изменениях температуры он может просто потрескаться. Компрессор в домашних условиях сконструировать сложно. К тому же, компрессор к фену не присоединишь, поэтому от основного блока придется еще проводить трубку для воздуха, что вносит значительные неудобства.

В качестве нагнетателя можно использовать любой малогабаритный вентилятор. В нашем случае – кулер от блока питания компьютера.Он будет находиться возле ручки термофена. К нему нужно будет присоединить трубку, в которой воздух будет нагреваться и выходить на паяемый элемент.

На торце кулера нужно вырезать отверстие, через которое воздух будет попадать в трубку (сопло) с нагревателем. С одной стороны кулер нужно плотно закрыть, чтобы при работе воздух проходил только в трубку, а не выходил в окружающую среду. Нагнетатель устанавливается в задней части фена.

Любой начинающий радиолюбитель и домашний мастер должен знать все тонкости — как правильно паять паяльником. Главными условиями качественной пайки являются обеспечение зачистки и обслуживания деталей перед соединением, а также необходимый прогрев во время самого процесса. Для многих элементов — микросхем и некоторых транзисторов — подходит специальный паяльник, который обеспечит безопасную пайку и защитит от перегрева. Об особенностях такого инструмента можно узнать тут.

Нагреватель собрать куда сложнее. Нихромовая проволока накручивается в виде спирали на основание. Витки спирали не должны касаться друг друга. Длина спирали рассчитывается из условия, что ее сопротивление должно быть 70-90 Ом. В качестве основания должно быть выбрано основание с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Для конструирования термофена много деталей можно взять из старых фенов для волос. В каждом фене, даже самом простом и дешевом, можно найти слюдяные пластины. Из таких пластин нужно собрать крестообразное основание для спирали.

Кроме того, можно использовать основание из старых паяльников или галогенных ламп для прожекторов. Основание на 5-7 сантиметров должно оставаться не занятым спиралью. От спирали отводим концы по основанию, в виде проволоки. Затем эту N-сантиметровую часть плотно обматываем жаропрочной тканью.

После этого нужно сделать трубку (сопло) из фарфора, керамики и т.п. Диаметр рассчитываем так, чтобы между внутренними стенками сопла и спиралью оставался небольшой зазор. Сверху на трубку наклеиваются термоизоляционные материалы: асбестовый слой, стекловолокно и т.д. Такая изоляция обеспечит большее КПД фена, а также возможность спокойно браться за него руками.

Нагревательный элемент и сопло по отдельности крепятся к нагнетателю так, чтобы воздух поступал в трубку, а нагреватель находился точно посередине внутри сопла. Место скрепления сопла с нагнетателем нужно заизолировать, чтобы не выходил воздух.

До того, как подключить светодиодную ленту в машине, необходимо её правильно подобрать. Для этого следует учитывать следующие параметры устройства для LED подсветки транспортного средства: тип, плотность, мощность, цвет и влагозащита. При включении светодиодных лент в домашних условиях используют блок питания на 12 Вольт, который служит стабилизатором тока в цепи диода. LED люстры в жилых помещениях устанавливают не только для улучшения дизайна и интерьера, но и как удобный осветительный прибор, которым можно управлять дистанционным пультом.

У нас получилась конструкция, по форме немного напоминающая пистолет. Для удобства можно прикреплять к корпусу всевозможные ручки и держатели. Специальные насадки можно купить или выточить собственноручно из термостойкого металла.

От изготовленного термофена к основному блоку должны отходить 4 провода. Выходить они будут из задней части фена. Лучше собрать их вместе и повторно заизолировать.

После изготовления термофена нужно сделать основной блок, который будет выполнять функцию регулятора и выключателя.

В корпусе блока размещаем два реостата. Один будет регулировать мощность потока воздуха, другой – мощность нагревательного элемента. Выключатель лучше сделать общий, для нагревателя и нагнетателя.

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Остается сделать выход для розетки, и термовоздушная паяльная станция будет готова.

Термовоздушные станции

Чтобы заработала термовоздушная паяльная станция, катушка индуктивности потребуется с хорошей проводимостью. Параметр номинальной частоты обязан быть на уровне 44 Гц. Дополнительно следует подобрать качественный регулятор для изменения мощности электроинструмента. В качестве насадки обычно используются контакты. Для стабильности исходящей волны резисторы, как правило, устанавливаются ортогонального типа.

Параметр ширины пропускания у них в среднем достигает 55 мк. Чтобы хорошо работа паяльная станция, модулятор на нее подбирается, исходя из типа катушки индуктивности. Если планируется делать электроинструмент средней мощности, то модулятор, как правило, используется саморегулирующий. Обкладка для него применяется довольно редко. Однако для сохранения линейности многие специалисты советуют использовать специальные операционные блоки. Таким образом, разогрев контакта происходит довольно быстро. Температуру за счет данного элемента удастся повысить максимально до 200 градусов.

Благодаря этому работать со стальными поверхностями станет очень удобно. Разъем для заземления целесообразнее подбирать мультисистемный. В данном случае параметр отрицательного сопротивления не должен превышать 44 Ом. Использовать трехжильные кабеля для подачи электроэнергии специалисты не рекомендует. В этом плане лучше доверится четырехжильным типам.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

• паяльник;
• блок питания от ПК;
• автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Технические характеристики

1. Питание от источника постоянного напряжения 12-24В
2. Потребляемая мощность, при питании 24В: 50Вт
3. Сопротивление паяльника: 12Ом
4. Время выхода на рабочий режим: 1-2 минуты в зависимости от питающего напряжения
5. Предельное отклонение температуры в режиме стабилизации, не более 5ти градусов
6. Алгоритм регулирования: ПИД
7. Отображение температуры на семисегментном индикаторе
8. Тип нагревателя: нихромовый
9. Тип датчика температуры: термопара
10. Возможность калибровки температуры
11. Установка температуры при помощи экодера
12. Светодиод для отображения состояния паяльника (нагрев/работа)

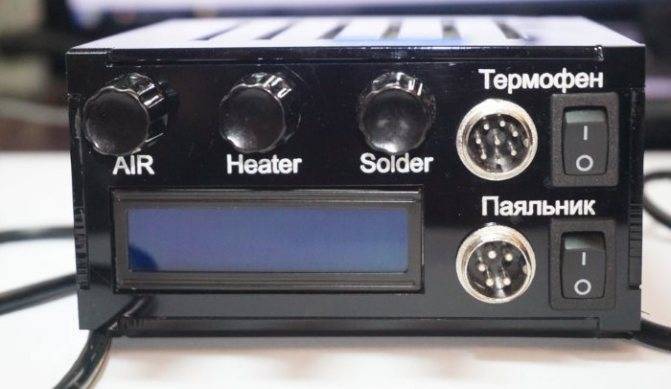

Сборка пошагово на Arduino c ATmega

Паяльная станция на atmega8 не обязательно включает данную модель этого микроконтроллера, это могут быть его разные версии (ATmega328p, 168). Описываемая МК — это база для Arduino UNO — чрезвычайно популярного инструмента программирования электронной начинки паяльных станций, роботов, радиоуправляемых машинок, подобных самоделок, сигнализаций, световой индикации и пр.

Потребуется дисплей на протоколе (интерфейс) I²С и несколько шт. энкодеров:

Вкл./выкл. осуществляется энкодером, после выкл. в памяти МК хранится последнее значение t° паяльника и фена, оборотов кулера. После выкл. на дисплее первого отображается температура, вплоть до остывания до +50° С. Если деактивирован фен, то крыльчатка охлаждает его до +50° C в бесшумном режиме на оборотах в 10 %.

Следующий элемент — БП на 24 В и 2–3 А выходного тока и преобразователь. Их можно сделать самому, если есть опыт и желание паять микросхемы, подбирать элементы, но также можно купить недорого на том же Алиэкспресс. Это изделие именно для подобных сборок, без корпуса — сама основная функциональная начинка. Цена более чем приемлемая. То же относится и к преобразователю DC-DC на LM2596S — его подключаем к БП и настраиваем подстроечным резистором 5 В.

Паяльник и фен продаются как комплектующие

Важно покупать изделия именно на термопаре, а не на резисторе, иначе схему и прошивку придется дорабатывать. В нашем примере оснащение может комплектоваться паяльниками от модельной линейки установок 852D +, 853D, 878AD… и фенами — от 858, 878D, 858D…

Для подключения их к корпусу — разъемы GX16-5 и GX16-8. Приобретен также комплект из 5 жал.

Корпус из металла может создавать помехи, желательно использовать пластиковые коробы. Для данной части можно применять распаячную коробку средних размеров.

Схема и платы

В нашем примере схема и печатная плата контроллера ATMEGA 168, которую мы взяли из популярного примера в сети, доработана (представлена ниже). Отличия от оригинала: подключение дисплея, заменены переменные резисторы и кнопки вкл./выкл. на энкодеры, а также убран стабилизатор на 12 В (фен у нас на 24 В) и на 5 В (заменен на DC-DC преобразователь).

Плата создана стандартным способом — ЛУТом (сплав розе в лимонной кислоте). Симистор на компактном радиаторе. Силовые мосфеты без него, так как нагрев там слабый, переменные резисторы многооборотные. Микроконтроллер подключен классически.

Ниже оригинальная схема, там же список элементов, которые используем и в нашем примере, учитывая сделанные модификации:

Прошивку микроконтроллера делали через Arduino UNO:

Финишный этап: собираем все в единый модуль, настраиваем t° паяльника и фена, для определения значений можно использовать термопару мультиметра. Контрастность дисплея выставляем переменным резистором на переходнике его платы.

Фен из паяльника

Схема паяльного фена. Перед тем как сделать паяльный фен своими руками следует:

• продумать устройство для подачи воздуха;
• собрать специальный нагревательный элемент;
• оснастить аппаратуру термопарами;
• продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

• регулировкой температуры;
• нормальной мощностью нагревателя;
• безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

• обычный старый паяльник, работающий от сети переменного тока;
• кварцевую трубку для создания камеры нагрева воздушного потока фена;
• галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
• нихромовый провод толщиной до 0.7 миллиметров;
• терморегулятор;
• вентилятор паяльного фена.

Принципиальная схема паяльного фена. Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

https://www.youtube.com/watch?v=3zE-HDdz2Xs

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
2. Соединение спирали с проводом питания.
3. Продевание провода термопары, для регулирования температуры нити накала.
4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
5. Установка трубки в ручку паяльника, вместо жала.
6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
7. Зажатие переднего вывода трубки при помощи обоймы.
8. Продевание шланга для подачи воздушного потока.
9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

Паяльный фен — чертеж для изготовления. К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

• сложности с калибровкой температуры;
• регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
• невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
• трудоемкость работы;
• плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

↑ Платы и сборка ИК паяльной станции

В приложении выкладываю свой вариант. Скажу сразу, делал на скорую руку и уже давно. Поэтому платы без обозначений, чисто разводка. И лень возвращаться, вспоминать, что да как, извините уж. Столько свободного места планировалось для стабилизатора на 5 В, но так как блок питания взял готовый, то место осталось. Желающие смогут найти другие варианты ПП в Сети.

Конструктивно управление выполнено на трех платах. Две платы 100 мм на 70 мм, на одной расположились индикаторы и кнопки, на второй находится вся слаботочная электроника.

Заготовки для плат брались пачкой в Китае, поэтому под их размеры и подгонял. Платы стоят одна над другой, печатью друг к другу, между ними — шлейфы. Силовая часть выполнена на стеклотекстолите навесным монтажом.

Питает все это блок питания от DVD плеера. Установлен готовый фильтр питания от древнего копира, с предохранителями на 10 Ампер.
