Как подключить светодиодную ленту

Маркировка изделий

Разбираясь в схеме подключения светодиодной ленты, необходимо понимать, что означает маркировка разных моделей. От этого зависит правильность выполнения монтажа и эксплуатации.

Номер обозначения в маркировке (цифры или буквы)ОбозначениеРасшифровка
1 – тип источника светаLEDСветодиод
2 — оттенок свеченияRКрасный
GЗеленый
BСиний (голубой)
RGBЦветной
CWБелый (ярко-белый)
3 – тип выводов у чипаSMDЧип без выводов, монтируется непосредственно на печатную плату
4 – геометрические размеры корпуса диода2835, 5050,Указываются длина и ширина корпуса в десятых долях миллиметра, маркировка 2835 означает размер 2,8х3,5 мм
5 – число диодов на 1 погонный метр ленты30…240Указывается в штуках
6, 7, 8IP20…IP68Степень защищенности светодиодов от внешних воздействий, для негерметичных лент не указывается

Защищенность ленты определяется стандартно, как и для других электроприборов. Первая цифра после обозначения IP означает защищенность от попадания твердых частиц (в том числе пыли), вторая – от попадания влаги.

Степени защиты светодиодной ленты

Дополнительно может указываться температура свечения диодов (в градусах Кельвина). Чем выше температура, тем холоднее свечение.

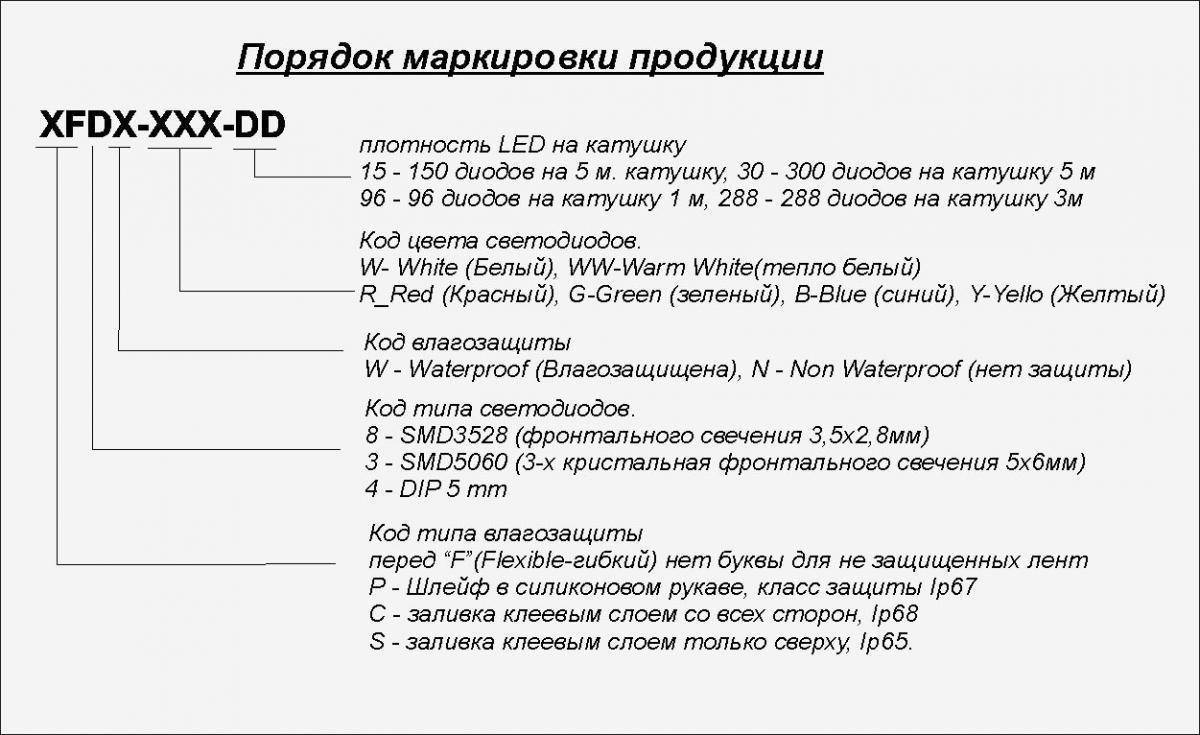

Есть и другие типы маркировки.

Лучше разобраться в плотности размещения диодов на гибкой полосе и понять, какое отношение размеры корпуса элементов имеют к использованию ленты, поможет таблица. Количество светящихся деталей указано на погонный метр.

От количества диодов зависит также потребление лентой электроэнергии. Этот параметр необходимо учитывать при подборе блока питания для осветительного прибора.

При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3.

Общие правила подключения светодиодной ленты

При монтаже светодиодных лент нужно придерживаться таких правил:

  • Изделие не должно подвергаться никаким механическим воздействиям (его нельзя загибать, мять), иначе произойдут неполадки, связанные с контактами, а на ленте будут светить в лучшем случае только отдельные части.
  • В процессе соединения ленточных кусков необходимо избегать повреждений токопроводящих дорожек на плате. В противном случае произойдут такие же повреждения.
  • Если токовая нагрузка ленточного куска превышает 4А, изготовители не советуют пользоваться коннекторами для соединения и подключения светодиодных лент. Надёжнее будет воспользоваться пайкой.
  • Блок питания обязательно должен выбираться в соответствии с полной нагрузкой устройства LED, а мощность БП должна быть выше на 30%. Если мощность блока будет ниже, то за год эксплуатации он станет неисправен, как и лента, и экономия денежных средств не оправдается.
  • RGB-контроллер или диммер для изменения цвета или яркости и получения динамических эффектов мощностью должны быть не меньше, чем подключаемая лента. В наличии запаса мощности в данном случае нет необходимости. Если RGB-контроллер или диммер имеют недостаточную мощность, то потребуется дополнительный усилитель сигнала, чтобы восполнить недостающую мощность и необходимое число каналов (для одноцветной ленты – один канал, для ленты RGB – три, для ленты RGBW – четыре).

Подключение двух светодиодных RGB-лент с использованием усилителя

Если металлическую или другую токопроводящую поверхность используют для закрепления светодиодной ленты, то необходима установка электроизоляционного материала между лентой и опорой, чтобы не било током. Защита от пыли и влаги должна быть выполнена в соответствии с условиями использования ленточного устройства. Существует вероятность повреждения ленты статическим электричеством. При подключении питания ленточного устройства надёжнее и безопаснее будет обратиться к профессиональным специалистам. Если нет такой возможности, то можно заняться подключением собственноручно

Крайне важно не перепутать места входа (220 В) и выхода (12/24В). Чтобы не получить удар током, не нужно выполнять работу под напряжением

Как подключить светодиодную ленту Arlight к беспроводному выключателю?

Подключение всех компонентов между собой не требует обладания какими-либо специальными навыками электрика и под силу каждому.

Берем обычный провод и подключаем к нему евровилку для электророзетки — подобную разборную модель можно найти в Леруа или OBI. Если нет желания заморачиваться, можно просто откусить кусок провода с припаянной к нему вилкой от любого нерабочего бытового прибора или лампы.
Второй конец зачищаем от изоляции и вставляем в диммер в разъем «INPUT» (220В)

Берем еще один отрезок провода с зачищенными с двух сторон контактами и вставляем сюда же вместе с кабелем питания во входящий разъем

Обращаем вниманием на обозначения клемм — «N» и «L». В нашем случае у нас есть дополнительное реле для включения любых приборов от лампочки до электронагревателя (помним про ограничение 1100 Ватт)
Другим концом этот отрезок подключаем в клеммы реле, помеченные как «IN», соблюдая полярность

То есть провод одного цвета из клеммы «N» на диммере должен соединяться с такам же разъемом «N» на реле. И то же самое с «L»

Далее подключаем провода светодиодной ленты к блоку питания к выходу (OUTPUT) 24В. К клеммам «OUT» можно подключить любой тип нагрузки (источники света, вентиляторы, приводы, бытовая техника и т.п.) на 230В. У диодной ленты есть три проводка — два черных и красный.

Красный должен идти в разъем «+». Оставшиеся два вставляем в свободные разъемы блока питания в произвольном порядке.

После этого втыкаем нашу систему в розетку 220V и в течении 5 секунд 3 раза дважды одновременно нажимаем на обе клавиши беспроводного выключателя для его привязки к контроллеру по радиоканалу

Если все сделали правильно, то одна кнопка будет работать на включение/выключение и смену яркости света (диммирование), а вторая на смену цветовой температуры.

Для привязки реле нужно нажать один раз на кнопку на самом реле

После чего нажать на кнопку на выключателе. Теперь этой же кнопкой можно включать и отключать реле.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Особенности пайки светодиодных лент

Сначала кабель следует разделить на отдельные провода, срезать изоляцию и оставить оголенными концы. После этого их нужно залудить. Для этого их обрабатывают раствором канифоли и наносят тонкий слой припоя.

Это нужно для того, чтобы между собой не соединялись разнородные металлы. То же самое проделывается и с контактными площадками.

Затем нужно надеть термоусадочные трубки на провода. Это делается перед пайкой. Иначе их будет сложно надеть.

После этого облуженные концы прикладываются к токопроводящим дорожкам и нагреваются паяльником. Затем, как расплавится оловянный припой, нагрев прекращается. Олово застывает, и соединение становится прочным.

Термоусадочная трубка сдвигается в сторону контактов и нагревается феном или пламенем зажигалки. После остывания она плотно облегает провод и оголенные его части.

Иногда требуется сделать соединение пайкой светодиодных лент между собой. Тогда у обоих очищаются токопроводящие контакты. На одну светодиодную полосу надевается термоусадочная трубка. Контакты на одной ленте отделяются от подложки, и в образовавшийся промежуток вводится вторая лента таким образом, чтобы их дорожки соприкасались. Далее все происходит, как в случае с проводами, только термоусадочная трубка надевается не на каждый провод в отдельности, а на ленту целиком, закрывая место соединения.

Особенности подключения RGB ленты

Порой трудно заранее подобрать необходимую колоратуру подсветки, намного удобней отрегулировать цвет уже после монтажа. Для таких целей используется многоцветная светодиодная лента (RGB). Подключение разноцветной немного сложнее обычной. Кроме силового блока, еще понадобится RGB-контроллер для цветовой регулировки и яркости свечения.

Наиболее распространенные многоцветные ленты SMD 3528 и SMD 5050. Разница между ними в параметрах и габаритных размерах кристаллов, SMD 5050 более мощная и ярче светит. Принцип подключения этих типов совершенно идентичен.

RGB лента имеет четыре контакта, так как на минимально разрезаемом участке ленты расположены три разных по цвету светодиода, а каждый цвет имеет свой канал. Регулируя контроллером мощность на каждом канале, добиваются необходимой цветовой гаммы.

Для обеспечения нормальной работы многоцветной ленты, адаптер и RGB-контроллер следует выбирать с запасом мощности около 30%. К примеру, 1 м изделия на светодиодах SMD 5050 будет потреблять около 72 Вт электроэнергии. Для корректной работы целесообразно использовать блок на 100 Вт.

Подключение производится в соответствии с маркировкой на ленте и RGB-контроллере.

  • Желтый провод (+V) – общий;
  • R – красный;
  • G – зеленый;
  • B – голубой.

Для подключения подсветки, общая длина которой свыше 5 м, стоит воспользоваться схемой параллельного подключения.

Наибольшая мощность производимых контроллеров обычно не превышает 200 Вт, что поддерживает не более 10 м LED изделия. Для подключения большей длины применяется усилитель. Для питания усилителя используется силовой блок, который устанавливается отдельно. Можно рассчитать нагрузку для подключения и от одного адаптера, который питает ленту, но как показывает практика, лучше использовать отдельный блок.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

  • освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
  • нанести припой на контактные площадки;
  • подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
  • соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
  • установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

  1. освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
  2. наносят припой на контактные площадки с лицевой стороны второго участка ленты;
  3. стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Способы подключения нескольких светодиодных лент

Обычно производители выпускают светодиодные ленты в мотках длиной 5 метров. Это стандартная унифицированная длина, которая удобна для большинства производителей. Для различных задач возникает необходимость подключать несколько светодиодных лент для их одновременной работы в разных частях помещений или при большой длине освещаемого участка. При таком подключении существуют определенные нюансы и сложности.

Параллельная схема подключения

Как и для большинства осветительных приборов самым распространённым и удобным вариантом является параллельное подключение светодиодных лент. Данный способ подходит тогда, когда необходима одновременная работа лент без снижения их светоотдачи.

Подключение выглядит следующим образом:

  1. К контактам лент припаивают (или подсоединяют) проводники;
  2. Далее между собой соединяют «плюсы» всех лент;
  3. Соединяют «минусы» всех лент;
  4. Общий плюс и общий минус подключают к соответствующим полюсам трансформатора с рассчитанной мощностью.

Способы соединения двух лент между собой

Если необходим монтаж лент на одной плоскости друг за другом, то их также соединяют параллельно. Но для упрощения схемы и экономии проводов такое подключение можно осуществить с помощью коннекторов или коротких проводников.

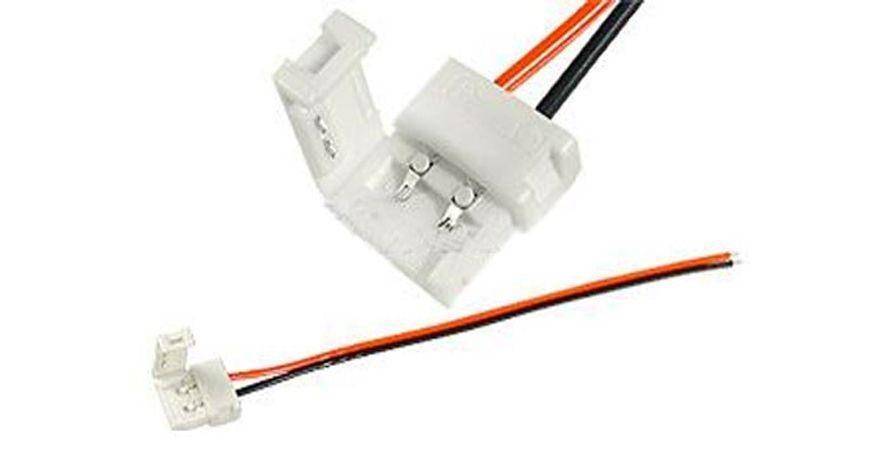

Соединение LED-ленты пластиковыми коннекторами

Для упрощения подключения и при отсутствии навыков пайки (или паяльника) для подключения нескольких одноцветных или многоцветных лент между собой можно использовать специальные пластиковые коннекторы для LED-лент. Они имеются в продаже в большинстве электротехнических магазинах или магазинах осветительных приборов. Принцип подключения с помощью таких компонентов прост: контакты светодиодных лент соединяются с контактами коннектора и фиксируются.

Коннекторы бывают как прямолинейные, так и предназначенные для углов и различных вариантов изгиба.

Соединение пайкой

Наиболее надежным вариантом соединения светодиодных лент между собой является пайка. Одновременно с этим, данный способ является наиболее трудоёмким и требует определенных навыков и инструмента.

Осуществить такое соединение можно двумя способами:

  1. Соединить ленты пайкой напрямую.

Этот способ подразумевает спаивание двух отрезков лент без применения проводников. Ленты соединяются внахлест и спаиваются в месте контактов. Такой вариант применяют при монтаже ленты на видном месте для того, чтобы не было видно проводов и мест соединения ленты.

  1. Соединить с помощью проводов

Такой способ наиболее предпочтительный, так как является надежным. К контактам одного отрезка припаивают проводники, которые в соответствии с полярностью припаиваются к другой ленте. Причем проводники могут иметь любую длину при необходимости.

Плюсы и минусы различных соединений

  1. Соединение пайкой
ПреимуществаНедостатки
  • Надежный монтаж;
  • Контакты не окисляются;
  • При наличии инструмента не требуют затрат;
  • Скрытое соединение;
  • Необходим инструмент и навыки;
  • Возможность повредить (при долгом удержании паяльника на ленте);
  1. Соединение коннекторами
ПреимуществаНедостатки
  • Легкий монтаж;
  • Не нуждаются в изоляции;
  • Имеется много вариантов (углы, гибкие коннекторы и прочие).
  • Затраты на покупку коннекторов;
  • Возможен люфт между контактами, приводящий к искрению;
  • Окисление контактов.

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Что важно знать

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой

Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

  • 30;
  • 60;
  • 120.

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Как резать и соединять отрезки светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
