Дополнительные опции
Это еще не все возможности разнообразить конструкцию или ее внешний вид. Они качаются внешнего вида, повышения удобства эксплуатации ворот.
Еще при выборе надо обратить внимание на тип профиля
Остекление и вентиляционные решетки
Секционные гаражные ворота могут быть с окошками. Их располагают обычно в верхней трети створки, хотя можно и посередине и где-нибудь в другом месте. Если в гараже вы проводите много времени днем, имеет смысл заказать остекление большой площади, чтобы света было достаточно. Это позволит сэкономить на счетах ха электричество — в дневное время можно не использовать электрический свет.
Остекление может занимать небольшую площадь, а может быть на все плотно
В секции вставляется специальный профиль для закрепления листов прозрачного полиуретана или акрила. Акрил более дешев, но он быстро меняет цвет, теряет прозрачность. Так что это — не вариант. Дольше проживет листовой поликарбонат — он долго не мутнеет, но стоит дороже.
Решая, надо вам остекление или нет, примите во внимание воздействие солнечного света на краску — скорее всего, краска на авто будет выцветать. Проблема вентиляции решается легко
Проблема вентиляции решается легко
С вентрешетками решить все просто. В гараже должна быть вентиляция. Если при строительстве, сделали отдушины для поступления/удаления воздуха в стенах, дополнительные вентиляционные решетки ни к чему. Если про вентиляцию забыли, проще установить решетки в полотне двери (но вряд ли дешевле), чем делать дырки в стенах.

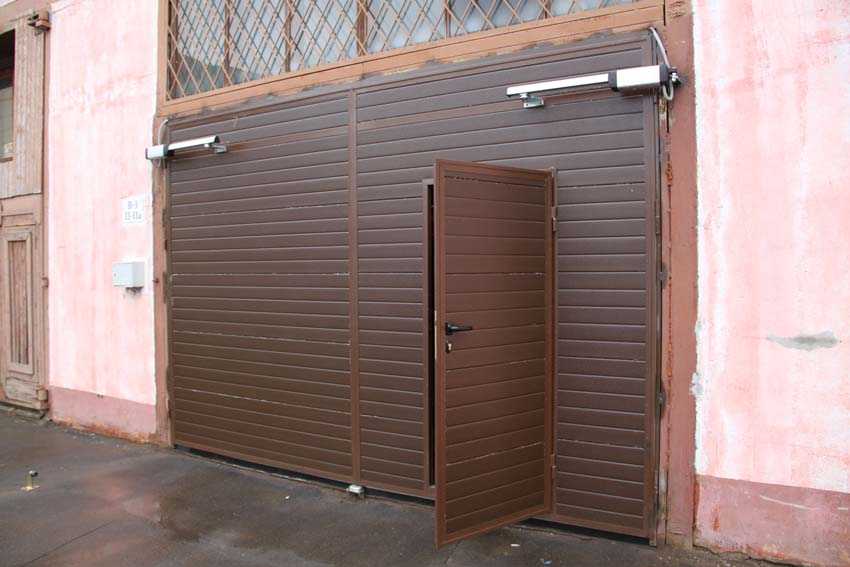

Встроенная калитка (дверь)
Поднимать секционные ворота каждый раз как требуется зайти/выйти из гаража, очень неудобно. Хорошо, если есть двери где-то сбоку. Если нет, можно сделать калитку в плоскости полотна. Но стоит знать, что это сильно повлияет на стоимость: система сложная и дорогостоящая.
Двери в плоскости секционных ворот — удобно но дорого
Калитка может быть с порогом и без. Второй вариант более удобен: можно выкатить велосипед, садовую технику, не открывая ворот. Но предлагается он далеко не всегда и не всеми производителями.
Средства безопасности и автоматики
При установке автоматического привода в комплекте идет обычно один (иногда — два) пульта управления/брелка). Если вам нужны дополнительные, их можно заказать.
Автоматические секционные гаражные ворота имеют массу достоинств, но и недостатков у них немало и основной — их работоспособность зависит от наличия электропитания. Чтобы избавиться от этой проблемы, можно поставить аккумуляторную батарею или установить систему ручной разблокировки (описана выше).
Для повышения безопасности ставят датчики движения
Еще один момент: автоматические ворота несут в себе потенциальную угрозу. Чаще всего страдают животные и дети, иногда достается пожилым людям. Повысить безопасность можно установив фотоэлементы. Если в зоне их видимости появится движущийся объект, они отключат питание и движение полотна прекратиться.
Еще одна возможность — установить сигнальную лампу. Она включается и подает световые сигналы все время, пока работает электропривод.

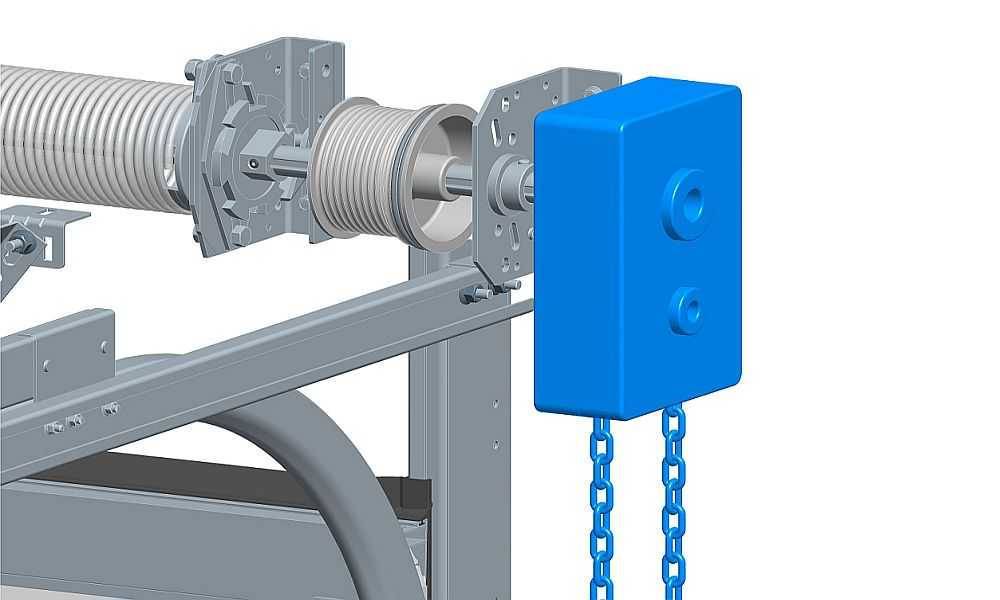

Блок ручного подъема ворот
Если на большие секционные ворота для гаража не поставить электропривод, при открывании и закрывании приходится прилагать серьезные усилия. Чтобы усилия были меньше, ставят блок ручного подъема ворот (обычно — цепной редуктор).
Блок ручного подъема ворот облегчит работу при отсутствии электричества
Рекомендуется к установке на полотно высотой более 2 метров, максимальная площадь — 15 кв. м.
Утепление секционных ворот
Чтоб выбрать способ утепления, следует определиться с видом материала, применяемым для такой работы. Все теплоизоляторы обладают своими особенностями, которые касаются способа установки и срока службы. К примеру, некоторым материалам требуется влагозащита, для других такая мера не нужна. Стоит рассмотреть основные свойства и преимущества различных утеплителей:
- Пенопласт. При утеплении секционных ворот этим материалом работы обойдутся относительно недорого. Пенопластовые плиты можно крепить на пластмассовые дюбели. Дополнительных расходов на такой материал не требуется – его не нужно обрабатывать антисептическими средствами.
- Минеральная вата. Ее следует отнести утеплителям волокнистого типа. Производят минеральную вату путем переработки базальтовых горных пород или отходов металлургии. Утеплитель обладает невысоким уровнем теплопроводности. Продается материал в виде плит или рулонов. Единственный недостаток – минеральная вата гигроскопична.
- Пенополиуретан. В строительстве этот материал считается самым качественным. Его легко монтировать – утеплитель наносят распылением аэрозоля. Он способен проникать в зазоры и стыки, снижая проходимость воздуха.
Для утепления секционных ворот гаража не потребуется иметь особые навыки. Сперва следует измерить ширину и высоту ворот и вырезать соответствующие листы ножом. Затем их необходимо приклеить гаражным воротам. Стыки обрабатывают монтажной пеной.
При самостоятельном утеплении ворот необходимо предотвратить появление конденсата между утеплителем и створкой. Для этого между ними прокладывают гидроизоляцию. Отлично подходит самоклеящийся изолон. На него можно крепить пенополистирол, используя плиточный клей. Швы ворот следует проклеить алюминиевой фольгой.
Самостоятельно изготовить секционные ворота будет дороже, чем купить готовую конструкцию. Это обусловлено сложностью их конструкции. Такие изделия следует приобретать у проверенных производителей.
Виды
Секционные ворота в зависимости от их конкретного назначения и некоторых характеристик делятся на виды. Так, бывают:
- Секционные гаражные ворота. Допускают возможность монтажа на любые гаражные проёмы. Чаще всего они изготавливаются из сэндвич-панелей толщиной примерно 5 см. Кроме того, поскольку они устанавливаются в гараже на улице, их покрывают специальными полимерными веществами, которые предотвращают коррозию. Это могут быть модели с ручным управлением или автоматические системы. Изделия с ручным управлением работают на пружинах, которые рассчитаны более чем на 25 000 циклов подъёма и опускания. Но даже если пружина сломается, такая система будет защищена благодаря функции дополнительного предохранения от падения полотна. Многие такие модели имеют защиту от защемления рук, которая срабатывает, когда вы поднимаете панели.
- Подъёмно-секционные ворота могут иметь большое количество секций. В основном, это устройства с автоматической системой, и изготавливаются они также из сэндвич-панелей. Такие модели могут иметь механические стоперы и дополнительные опоры для обеспечения безопасности. Причём можно выбрать как стандартные ворота толщиной 4 см, так и более качественные и надёжные модели толщиной 6 см. Такие ворота часто используют для въезда на территорию дома или для гаража.
- Промышленные секционные ворота являются более надёжными. Как правило, такой тип ворот рассчитан на 100 000 циклов. Чаще всего они имеют механизм подъёма на торсе, который оснащается защитой от обрыва торса или пружин. Они предназначены для складских и промышленных помещений. Причём это обуславливает их нестандартный вид, позволяющий монтировать их под наклонную крышу и на вход в склады даже с очень высокими потолками, что необходимо для въезда грузовой техники. Но такие модели имеют более простой дизайн и оформление.
- Секционные ворота с дверью отличаются тем, что представляют собой полотно, в котором имеется дополнительная входная дверь. В калитку можно войти, когда это необходимо, не открывая ворота полностью. Причём открывается такая калитка обычно только наружу. Само полотно ворот также поднимается кверху, несмотря на то, что на них установлена дверь. Это могут быть и модели с рольставнями. Как правило, дверное полотно изготавливается под цвет ворот и имеет очень низкий порог. Это отличное решение для тех, кто много времени проводит в гараже. Можно зайти в него, не открывая полностью ворота и не закрывая их за собой. Это отличный вариант, который позволит избежать дополнительной установки двери.
- Автоматические секционные ворота – это большая группа изделий, которые имеют автоматический подъёмный механизм-двигатель. Как правило, они оснащены специальной защитой от падения полотна, поэтому они полностью безопасны. Считается, что это самый тихий и практически бесшумный вариант ворот. Автоматические секционные ворота – отличное решение для семей, в которых есть маленькие дети. Очень часто шум ручных секционных ворот будит их, но в данном случае проблема будет решена. Конечно, такие покрытия имеют более высокую стоимость, но зато они гораздо удобнее в эксплуатации. К тому же многие модели оснащают дополнительным механизмом с торсом для того, чтобы вы смогли провести балансировку полотна.
Кроме того, последняя разновидность ворот разделяется на виды в зависимости от характеристик. Это могут быть стандартные тонкие модели или утеплённые более толстые и надёжные ворота.
Замеры и размеры
Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.
Общее устройство секционных ворот с торсионными пружинами
Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.
С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.
Что и зачем измерять
Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):
Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
- Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
- Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
- Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
высокий подъем — прибавить надо 65 мм и 850 мм.
Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины
При установке привода
Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).
Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация
Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.
Это все необходимые замеры. Как видите, все несложно
Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие
Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота
Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило
Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
Виды изделия
Гаражные ворота можно приобрести с механическим управлением либо с электроприводом. Последние стоят дороже, но выдерживают нагрузку более 30 кг, что актуально для тяжелых стальных полотен.
Виды изделийИсточник barko-stroy.ru
Механическое управление предназначено для алюминиевых изделий. Ворота рольставни на гараж производятся из стального и алюминиевого профилей трех уровней защиты:
- Классический (низкий) уровень предполагает защиту от пыли и шума.
- Средний уровень (обычно стальные профили или экструдированные алюминиевые, часто ставят в магазинах, складах) является серьезной помехой для взлома.
- Высокого уровня с бронированным полотном (приобретают серьезные банки, дорогие магазины) ворота имеют большой вес и высокую стоимость.
При выборе рольставней следует обратить внимание на вид профиля, так как от него зависит вес, прочность, проток воздуха в помещение. Обычно роликовые ламели производятся нескольких видов:
Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб)
Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество
Алюминиевые или стальные с внутренним наполнителем в виде пены и толщиной металла 0,3 – 0,6 мм (пригодны для небольших проемов, имеют малый вес от 2,1 кг/м2, легки в ручном управлении, сохраняют тепло, прочны на изгиб). Данные изделия не требуют антикоррозийной обработки, имеют оптимальную цену (от 15000-18000 руб. с ручным управлением и от 22000-24000 руб. – автоматические) и хорошее качество.
Энергоэффективные профили с пенным наполнителемИсточник tr.skopelitissa.com
Рабочий температурный режим рольставней в гараже от – 30°С до + 60°С.
Пошаговая инструкция по установке
Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.
Необходимая разметка
Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.
Крепление каркаса
По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.
После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.
Сборка полотна
Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.
Монтаж автоматических механизмов
Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.
К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.
К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.
Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.
Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.
Виды подъемных ворот
Выделяют основные 2 вида подъемных ворот — поворотные и секционные. В зависимости от типа гаража и бюджета постройки вы сможете определить плюсы и минусы каждой из конструкций.
Подъемно-поворотные конструкции
Полотно подъемно-поворотных конструкций составляется из нескольких панелей. Материал, из которого выполнены панели, может быть различным, от дерева до пластмассы. Соединяются части конструкции шарнирными петлями. Части системы, которые вынуждении двигаться, изготавливаются из пластика, а направляющие – из нержавеющей стали. Для обеспечения теплоизоляции внутренняя часть полотна должна быть обшита специальными материалами.
Достоинства:
- высокий уровень безопасности;
- створки будут открываться практически бесшумно (чем дороже модель и используемые материалы, тем тише);
- собрать систему можно самостоятельно благодаря незамысловатости конструкции;
- подъемные секционные гаражные ворота уходят наверх, что позволяет сэкономить пространство.
Недостатки:
- если рама конструкции будет изготовлена некачественно, то есть риск аварии;
- полотно необходимо поднимать на полную высоту;
- из-за особенностей системы потолок в объекте будет ниже;
- ремонт одной части дверцы невозможен, придется демонтировать полотно целиком;
- проем должен быть прямоугольным.
Траектория открытия ворот
Подъемно-секционные конструкции
Полотно подъемно-секционных конструкций состоит из нескольких панелей. Панели образуют собой щит, который поднимается и опускается благодаря натяжению тросов и барабанов, для уравновешивания которых используются пружинные механизмы. Для обеспечения возможности перемещения под потолком перпендикулярно горизонту устанавливаются направляющие, по которым перемещаются панели.
Ролики, муфты и подвижные элементы могут быть изготовлены из стали или пластика, направляющие – только из материалов, которые не подвергаются коррозии. Полотно составляется по принципу сэндвич-панелей, что позволяет сделать помещение тепло- и звукоизоляционным. Качество этих свойств зависит от того, какая «начинка» использовалась в полотне. Для предотвращения создания щелей, все возможные стыки забивают пробковым деревом или сходим материалом.
Достоинства:
- не требуется пространство перед гаражом для функционирования ворот;
- конструкция универсальна, может использоваться в гаражах с любыми размерами проема;
- высокая тепло- и звукоизоляция;
- при повреждении достаточно поменять лишь одну секцию;
- качественные модели имеют защиту от разрыва троса;
- эстетичность внешнего вида.
Недостатки:
- сложный процесс монтажа, из-за чего сделать секционные ворота в гараж своими руками становится затруднительно;
- высокая цена;
- легко взломать;
- рабочий механизм будет изнашиваться с течением времени.
Пример Подъемно-секционной конструкции
Типы подъемных ворот
Многие хозяева, останавливают свой выбор на конструкциях подъемно – поворотного типа, ведь сегодня они наиболее распространены.
Схема работы подъемных ворот
Как правило, такие конструкции отличаются цельным полотном, а значит, открывание и закрывание будет происходить с легкостью, т.е
без особых проблем, что немаловажно. Управлять такими воротами можно с помощью электрического или ручного привода, а ведь это так удобно.
Есть еще один важный нюанс, хочется отметить, что торсионные пружины выступают в качестве важной части системы ворот данного типа, а значит, теперь можно наслаждаться лишь бесшумным и легким открыванием ворот.
Для изготовления створки обычно используется сэндвич – панель, причем хочется отметить, что фантазия дизайнеров является не ограниченной, теперь вы сами понимаете, что это большой плюс
Ведь вы сможете заказать подъемные ворота для гаража, ведь они прекрасно подходят для этого помещения, удовлетворяя вас по всем параметрам. Конструкция данного типа отличается действительно необычными характеристиками, преимуществами и особенностью механизма.
Именно по этой причине, сегодня такие ворота являются надежными, долговечными, устойчивыми к взлому, а это значит, что приобретая их, вы не сможете пожалеть. Если установить электрический привод, то можно моментально оценить то, что действительно пользоваться воротами данного типа удобно, кроме этого они являются и безопасными, а ведь это не менее важное преимущество.
Преимущества ворот подъемного типа
Ворота славятся компактностью, а значит, можно забыть о дополнительном пространстве для их открывания, кроме этого они занимают незначительное место в гараже, что немаловажно. Это значит, что такие ворота можно смело использовать для небольших помещений, а ведь и это серьезное преимущество
Ворота отличаются от многих иных аналогичных изделий тем, что они надежно защищены от взлома, а значит, «жизнь» вашего автомобиля в полной безопасности.
Недостатки ворот подъемного типа
К сожалению, такие конструкции не способны похвастаться высоким уровнем теплоизоляции, и для некоторых хозяев, это серьезный недостаток.
Кроме того, важно добавить, что оказывается серьезная нагрузка на механические части, поэтому приобретая такие ворота, обязательно нужно знать об этом. Секционные ворота Наверно о таком варианте гаражных ворот слышал каждый человек, ведь это не менее распространенные конструкции современного мира.
Говоря о воротах данного типа в целом, то, как правило, они обладают полотном, которое состоит из отдельных элементов, т.е
секций. Причем элементы крепятся между собой специальным шарнирным соединением, которое отличается надежностью и долговечностью. Гибкое полотно считается главной конструктивной особенностью ворот данного типа, такие ворота не занимают, как правило, много места, что также является важным преимуществом для многих хозяев.
Секционные ворота
Это тоже подъемные ворота, но состоят они из секций. Эта конструкция более универсальна по отношению к предыдущей.
Работа секционных ворот
Как только вы пожелаете купить такие ворота, нужно знать, что управлять ими можно и с помощью пульта дистанционного управления, а это значит, что вы оцените удобство такой конструкции, что немаловажно.
Ворота данного типа неплохо утеплены, они надежно защищены от ветра, а значит, теперь можно не переживать за них и вовсе, ведь вы будете уверены, что ничего плохого с воротами не случится. Хочется добавить, что вас ждет и огромное разнообразие отделки, а значит, ворота могут быть оформлены таким образом, что станут выглядеть изящно, респектабельно и роскошно.
Данная конструкция имеет и свои недостатки. Нужно понимать, что стоят такие ворота недешево, но многие потребители не жалеют денег на их покупке, ведь действительно ворота отличаются важными характеристиками и свойствами, а это так важно
Не забывайте, что изделия славятся и более сложной конструкцией, она в свою очередь, обладает огромным количеством различных подвижных частей.
