Шкаф для встраиваемой духовки

Расчеты кухонной тумбы

Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.

Тумба под духовой шкаф размеры имеет равные параметрам установочной ниши плюс толщина используемого материала. По сути, она представляет собой короб с двойным дном – горизонтами 1 и 2 и горизонтальной перекладиной наверху – корпусной планкой. Последняя требуется для нормального крепления варочной панели к столешнице

К тому же эта деталь выдерживает расстояние между боковинами, что тоже немаловажно

Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:

• боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
• горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
• корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.

Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.

Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:

• высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
• боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
• длина задней стенки учитывает толщину обоих боковин и толщину направляющих.

Сборка изделия

Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.

Допускается крепление на саморезы.

1. Сначала нужно собрать сам короб – боковины и горизонтали.
2. Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
3. Ко дну изделия нужно прикрепить саморезами ножки.
4. Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
5. Устанавливают заднюю стенку.
6. Собирают изделие и устанавливают на направляющие.

Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.

В современных кухнях все чаще можно увидеть встраиваемую бытовую технику. И это неудивительно. Интегрированные в кухонный гарнитур плиты и холодильники, стиральные и посудомоечные машины, микроволновые и УВЧ- печи позволяют сохранить рабочую поверхность, более функционально распорядиться внутренним пространством шкафов. И, конечно же, придают более целостный и гармоничный вид общему дизайну кухни. Как встроить духовой шкаф своими руками? Начинать стоит с правильной планировки кухонного гарнитура.

При грамотном подходе в разработке дизайн-проекта кухни расположение отдельностоящей плиты или дуэта «духовой шкаф + варочная поверхность» неразрывно связано с подводом вытяжки к вентиляционной шахте. Поэтому еще на стадии начала ремонта можно четко определить место размещения духовки. И, соответственно, предусмотреть розетки под ее подключение.

Однако тут не все однозначно. Располагать розетку строго за духовкой нельзя. При включенной в нее вилке образуется «мертвая» зона, которая не даст задвинуться духовому шкафу до нужной глубины.

Вариант расположения розетки ниже уровня духового шкафа также не очень удачен. Гораздо удобнее сначала отключить технику, а уже потом вынуть из кухонной тумбы. А не наоборот – при возникшей потребности в отключении от сети начинать выдвигать довольно тяжеловесный агрегат.

Самое оптимальное решение – вынести розетку ниже уровня столешницы в близлежащий шкаф-тумбу. Идеально, если в соседнем столе-тумбе около духового шкафа будут выдвижные ящики. Тогда в самой тумбе можно заднюю стенку не устанавливать вообще. Достаточно вынуть нужный ящик – и доступ к розетке открыт.

Также неплохое решение прикрутить накладную розетку к боковине шкафа с распашными створками. Мешать она внутреннему наполнению тумбы не будет, а пользоваться ею вполне удобно.

Не верьте всему, что написано

Продолжаю историю. В магазине бытовой техники подобрал приемлемую модель духового шкафа. В описании написано, размеры духовки 600×520×600 (Ш×Г×В). Что меня очень устраивала это глубина 520 мм. Духовки глубиной 600 мм никак не влезали в кухонный ряд.

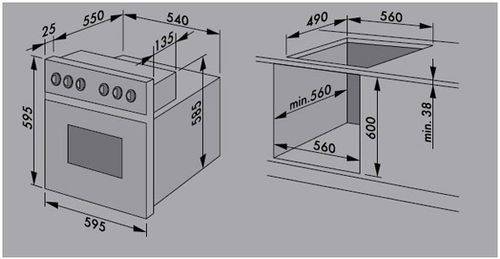

Однако, по этому описанию совсем не понятная ситуация с нишей под духовку. Ширина 600 мм, относится к габаритам лицевой панели духовки и ничего не говорится, о требуемой ниши для её встраивания.

И тут началось самое веселое. При попытке найти требуемые размеры ниши этой духовки, я постоянно встречал только один размер, ниша должна быть 580×525×560 (Ш×Г×В). Что понятно, никак не вписывается в стандартный стол для духового шкафа шириной 600 мм, с нишей 568 мм (расчет выше).

Найденные данные вызывали явное сомнение. Так и оказалось. Я нашел родную инструкцию PDF об эксплуатации выбранной мною духовки. Оказалось, что данная модель может вписаться (встроится в нишу с минимальными размерами 555×525×598 (Ш×Г×В), а фасадная панель имеет размеры 595×595 мм.

Это значит, что фасадная панель духовки прекрасно ляжет при встраивании на стенки шкафа-стола с габаритами ширины 600 мм.

На фото я показал название этого духового шкафа. А вместо вывода не верьте всему, что пишут, даже консультанта магазина проверяйте, лучше собственной рулеткой.

Пример крепления духовки к шкафу

Виды конструкций кухонных шкафов для встраиваемой техники

Современные производители мебели предлагают множество предметов мебели для встраивания техники самых разных форм и конструкций.

Чтобы грамотно выбрать шкаф на кухню под встраиваемую технику, необходимо определиться с тем, какие именно приборы там будут размещаться и где они будут установлены.

Кухонные шкафы под технику бывают трех основных типов:

• тумбы нижнего ряда;
• шкафы верхнего ряда;
• пеналы.

Тумбы нижнего ряда кухонного гарнитура для встраиваемой техники

Нижние шкафы под встраиваемую технику – это напольные конструкции, корпус которых предназначен для размещения бытового прибора, а верхняя поверхность выполнена в виде столешницы.

Они подходят для установки практически любой техники: духовых шкафов, стиральных и посудомоечных машин и мини-холодильников.

Существует и другой вариант такой конструкции – это тумбы для варочных панелей. В них напротив, столешница служит местом для размещения техники, а корпус можно использовать как систему хранения.

Верхние навесные шкафы для встраиваемо техники

Верхние модули кухонного гарнитура монтируются на стенах. Их используют для установки негабаритной и не слишком массивной техники. Это вытяжки, СВЧ-печи, пароварки, мультиварки.

Важно, чтобы навесная коснтрукция была выполнена из прочного матриала и имела прочные крепления

Верхние шкафы могут быть выполнены в виде:

• модуля для вытяжки;
• закрытой конструкции;
• открытой полочки для негабаритной техники — например, СВЧ-печи.

Шкаф-пенал для встраиваемой кухонной техники

Шкаф-пенал представляет собой конструкцию, высота которой значительно превышает ширину. Чаще всего он служит для встраивания холодильника.

Но благодаря тому, что в нем можно разместить технику на любой удобной высоте, его так же используют для установки другой техники – духовых шкафов, СВЧ-печей, пароварок, мультиварок, кофемашин и других приборов.

Размеры стандартных шкафов-пеналов под технику следующие:

• высота — 150 — 220 см;
• ширина — 40- 50 см;
• глубина — 40 — 65 см.

Как выбрать

Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.

По этой причине варочные панели делятся на зависимые и независимые:

• у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
• у независимых – управление расположено на ее поверхности.

Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:

• ширину 60, 90, 45 см;
• высоту 45, 55 – 60 см;
• глубину 50 – 55 см.

В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.

А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная

На видео – как правильно сделать выбор:

Нельзя крепить плиту над духовкой, лишенной вентиляции.

Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.

Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.

Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.

При установке встраиваемой духовки необходимо соблюдение следующих правил:

• помещение должно быть сухим;
• иметь хорошую
• расположение духовки должно обеспечить свободный доступ к элементам управления.

В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.

При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.

Выполнять подключение должен специалист.

После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.

Видео: подключение панели в розетку

На видео – правило подключения панели к сети:

В традиционных кухонных печах духовой шкаф совмещен с варочной панелью. Но не всех хозяек устраивает такой вариант организации рабочего пространства. Чтобы сделать процесс готовки максимально удобным, а интерьер кухни – стильным и компактным, используют специальную мебель для встраивания духовых шкафов.

Виды шкафов под встраиваемую технику по назначению

Конструкцию следует подбирать под определенный вид техники. Наиболее востребованы шкафы под:

• варочные панели;
• духовые шкафы;
• посудомоечные машины;
• холодильники;
• вытяжные системы.

Тумба для встраивания варочной панели

В классическом интерьере варочная панель является частью кухонной плиты и совмещается с духовым шкафом.

В современной кухне она может быть встроена в специальную тумбу двумя способами:

• заподлицо – в этом случае высота панели и столешницы совпадают;
• приподнятым – панель немного возвышается над поверхностью шкафа – не более, чем на 2-4 мм.

Типовые размеры нижних шкафов под варочную панель составляют:

• высота – 70-85 см;
• глубина – не менее 55 см;
• ширина – 60-120 см.

Обратите внимание и на толщину столешницы – в целях безопасности она должна быть достаточной — от 30 до 50 мм

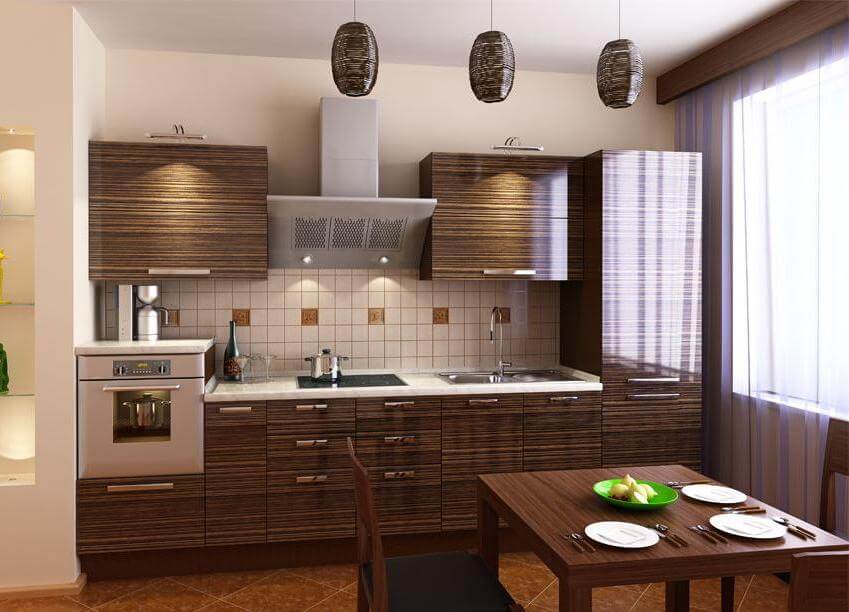

Шкафы под встроенные духовки

Как правило, духовка размещается под варочной панелью. Но не всем хозяйкам удобен такой вариант. Поэтому для встраивания духового шкафа используется как невысокие напольные конструкции, так и кухонные пеналы, в которых технику можно установить на любой удобной высоте.

Местоположение мебели для духового шкафа зависит от наличия розетки. Желательно, чтобы она находилась в стороне от задней поверхности конструкции.

Стандартные размеры кухонного шкафа под духовку следующие:

• высота – от 80 до 180 см (пеналы);
• глубина – не менее 55 см;
• ширина – 60-90 см.

Шкафы под встраиваемую посудомоечную машину

Располагать шкаф для посудомоечной машины следует так, чтобы за его задней стенкой либо над ним был узел для подключения коммуникаций.

Есть три варианта встраивания такой техники:

• под раковину – то есть в мойку;
• в отдельный шкаф. Это самый удобный и рациональный вариант;
• в навесной шкаф над раковиной – подходит для легких конструкций, рассчитанных на 5-6 комплектов посуды.

Размер шкафа под посудомойку обычно составляет от 40х60 до 60х100 см.

Шкаф под холодильник

Встроенный холодильник – это не только стильно, но и практично. Высокие холодильники встраиваются в кухонные шкафы-пеналы, а небольшие конструкции – под столешницу.

При этом, техника может быть как покрытой сверху материалом, схожим с панелями кухонного гарнитура, так и оставаться в заводском дизайне.

Типовые размеры шкафов под холодильники составляют:

• высота – от 160 до 220 см, для мини-моделей – 80-100 см;
• глубина – не менее 50 см;
• ширина – 40-60 см.

Шкаф под встраиваемую вытяжку

Встроенные вытяжки сочетают в себе элегантный внешний вид и высокую функциональность.

Основой для их монтажа обычно выступают верхние модули кухонного гарнитура. При этом, они должен находиться на высоте не менее, чем 65 см от плиты. Если она газовая, то оно увеличивается до 75 см.

Но существуют и лифтовые вытяжки, располагаемые в столешнице прямо за варочной панелью.

Размеры навесных шкафов для вытяжки составляют:

• высота — от 40 до 60 см;
• глубина – от 40 до 50 см;
• ширина – от 40 до 100 см.

Встраиваемая мебель и техника: основные плюсы и минусы

У любых приборов, мебели и оборудования имеются свои положительные и отрицательные свойства. Прежде всего, остановимся на характерных плюсах встраиваемой мебели:

• одним из бесспорных достоинств мебели является отсутствие различных щелей, отверстий и зазоров. К примеру, кухонную плиту можно вмонтировать в столешницу. Если мебель для встроенной техники смонтирована и установлена правильно и с учетом технических характеристик, то гарантируется полное отсутствие щелей;
• использование узкой встраиваемой плиты дает возможность значительно сэкономить полезное пространство даже на небольшой кухне;
• корпус встраиваемых бытовых приборов оснащен теплоизоляцией, поэтому изнутри стенки шкафа, столешницы не нагреваются до высокой температуры;
• встраиваемая мебель характеризуется монолитностью и эстетичностью, что придает кухонному помещению стильный интерьер;
• встраиваемое оборудование значительно расширяет возможности создания дизайна. Вы можете подобрать нужный интерьер и подогнать под него технику;
• часто бытовые приборы не вписываются в гарнитур по своим габаритам. Этот фактор создает неудобство для хозяек. Со встраиваемой техникой не будет таких проблем – всегда можно подобрать оптимальный вариант для ее размещения в любом помещении.

Однако, не смотря на большое количество бесспорных преимуществ, встраиваемая мебель имеет свои недостатки:

• стоимость. Мебельные гарнитуры и встраиваемая техника обойдутся вам дороже, чем аналогичный комплект стандартных габаритов. И это естественно – ведь плата за индивидуальность высока;
• стационарность. Если вам надоело месторасположение отдельно взятой техники, то изменить ее установку в мебельном гарнитуре будет невозможно. Для того чтобы вмонтировать бытовой прибор в шкаф или тумбу, необходимо заказывать новый комплект мебели или часть гарнитура.

Если сопоставить все плюсы и минусы, то можно прийти к следующему выводу: встраиваемая техника является более удобной, практичной и функциональной. Вы можете уместить даже в стандартную кухню все необходимые в быту приборы, а также подобрать мебельный гарнитур, который подходит под общий дизайн квартиры.

Преимущества и недостатки под варочной панелью

При расположении шкафа под варочной панелью создаётся общая зона для приготовления пищи. Особенно актуальна конструкция для экономии пространства на кухне. Несомненный плюс в том, что такая тумба подойдёт для хозяйки с любым ростом.

Минусом, при таком расположении,является работа в согнутом состоянии. Вам придётся постоянно кланяться во время готовки и чистке духового шкафа. Если ваша женщина имеет больную спину, вы останетесь без печёных блюд.

Снизу варочной панели расположена охлаждающая вентиляция. При расположении ящика сверху, под варочной панелью, создаётся риск блокирования этой системы. Если в этот ящик попадёт лист бумаги, его элементарно засасывает и приток воздуха блокируется.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

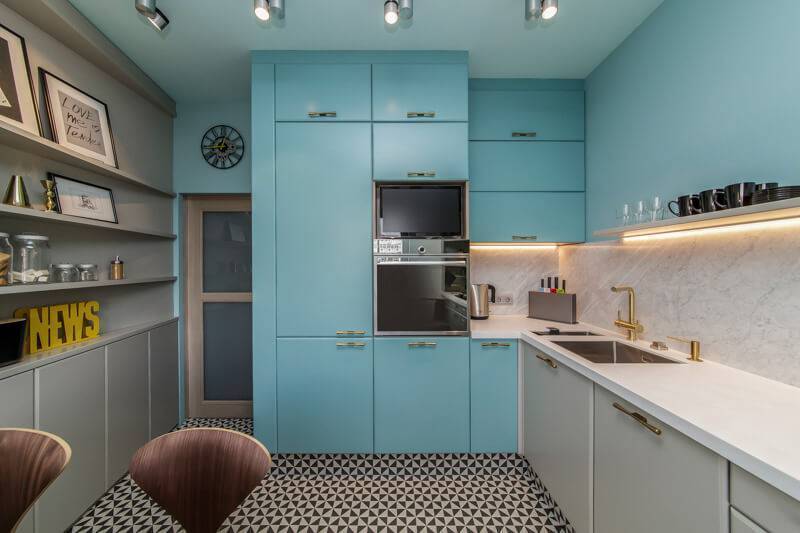

Преимущества и недостатки конструкции в пенале

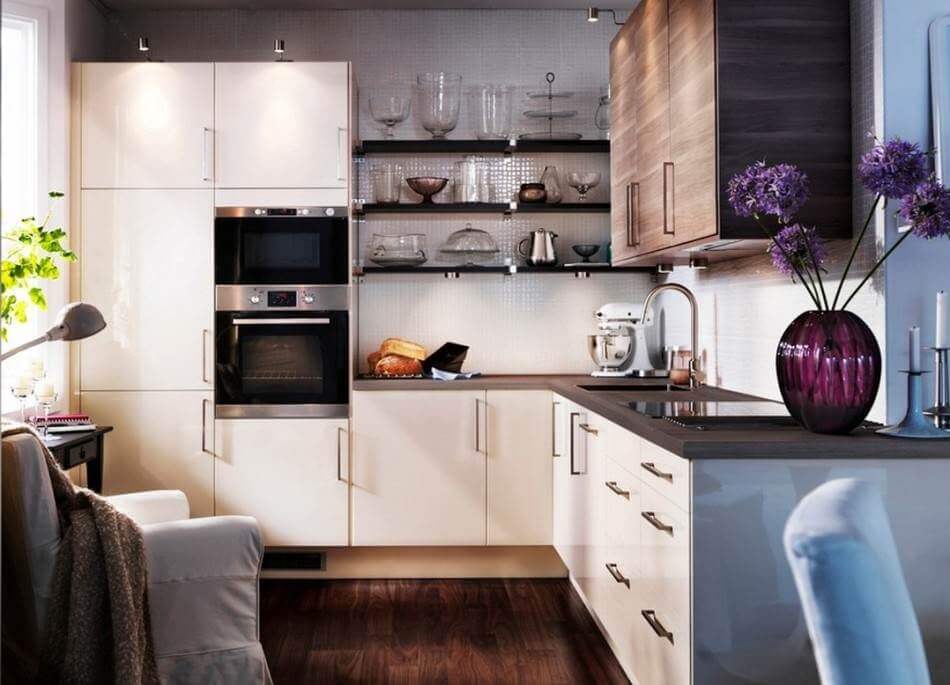

Расположение духовки на уровне груди это комфортная эксплуатация печки. Хозяйка с удовольствием готовит много вкусной пищи. Ей не приходится нагибаться, чтобы заглянуть в шкаф. И уборка не отнимает много сил.

Пожалуй единственным недостатком, при расположении духовки в пенале, является сложность использования для женщин небольшого роста. Опять же, при проектировании мебели на заказ такая проблема легко устраняется.

Следует заострить внимание на усиление горизонта, на котором стоит духовой шкаф. Для этого необходимо прикрутить две планки к боковинам пенала, под несущим горизонтом

Печка имеет приличный вес и без усиления существует риск обрушения конструкции.

Размеры и схема сборки тумбы под духовой шкаф

Размеры духового встроенного шкафа остаются неизменными. Поэтому проектируя тумбу никогда не ошибёшься. Года 2 назад произошла замена петель на дверке шкафа. Теперь она не выпирает снизу при открытии.

Перед Вами стандартная схема сборки тумбы под духовой шкаф

Обратите внимание на внутренние боковины, они обязательны в конструкции — усиливают горизонт. Днище и горизонт на 20 мм короче боковин, для вентиляции шкафа

На схеме не изображён ящик.

600×530 – 1 Днище

568×530 – 1 Несущий горизонт

704×550 – 2 Боковины

88×550 – 2 Опоры под горизонт

477×50– 2 Лобовая и задняя планки ящика

500×50 – 2 Боковые планки ящика

116×596 – 1 Фасад

115×595 – 1 ДВПО Задняя стенка

505×495 – 1 ДВПО Дно ящика

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Перед Вами стандартная схема сборки пенала с духовым шкафом. В конструкции также присутствуют планки усиливающие несущий горизонт. Горизонты над духовым шкафом короче по глубине на 20 мм. Для свободной циркуляции воздуха.

600×550 – 1 Днище

568×550 – 1 Несущий горизонт

2024×550 – 2 Боковины

60×550 – 2 Опоры под горизонт

568×530 – 2 Горизонты над шкафом

716×596 – 2 Фасад

715×595 – 1 ДВПО Задняя стенка низ

709×578 – 1 ДВПО Задняя стенка верх в паз

Схема сборки тумбы без боковин имеет ряд преимуществ перед другими вариантами. Нет необходимости в усиливающих планках, соответственно шире ящик. Добавляется зазор по бокам от стенок духовки и конечно меньше расход материала.

600×550 – 2 Днище и крышка

88×550 – 2 Боковины

60×600 – 2 Планки для крепления шкафа

509×50 – 2 Лобовая и задняя планки ящика

500×50 – 2 Боковые планки ящика

116×596 – 1 Фасад

115×595 – 1 ДВПО Задняя стенка

537×495 – 1 ДВПО Дно ящика

Необходимая вентиляция

Особенно дотошные заказчики выражают недовольство по поводу лицевого зазора между столешницей и духовым шкафом в 5-6 мм. Такой зазор необходим для правильной работы варочной панели и духового шкафа.

Не все знают, что в варочных панелях существует система охлаждения, она расположена снизу конструкции. Через этот зазор циркулирует необходимый поток. Воздух заходит через расстояние между цоколем и дном тумбы, огибает по заду шкаф и выходит сверху.

Тему розеток для духового шкафа я подробно раскрыл в этой статье. В которой рассказал где и как следует устанавливать розетки для духовки. Указал на частую ошибку. Если Вы планируете установку шкафа, Вам обязательно следует её прочитать.

Заключение

Духовой шкаф на кухне один из важных элементов и следует хорошо продумать его месторасположение. Чтобы в дальнейшем не сокрушаться над принятым решением. Надеюсь моя статья поможет Вам справиться с этой задачей.

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий.

Как выбрать

Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.

По этой причине варочные панели делятся на зависимые и независимые:

• у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
• у независимых – управление расположено на ее поверхности.

Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:

• ширину 60, 90, 45 см;
• высоту 45, 55 – 60 см;
• глубину 50 – 55 см.

В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.

А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная информация.

На видео – как правильно сделать выбор:

Нельзя крепить плиту над духовкой, лишенной вентиляции.

Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.

Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.

Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.

При установке встраиваемой духовки необходимо соблюдение следующих правил:

• помещение должно быть сухим;
• иметь хорошую вентиляцию;
• расположение духовки должно обеспечить свободный доступ к элементам управления.

В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.

При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.

Выполнять подключение должен специалист.

После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.

При выборе кухонного гарнитура в первую очередь определяют «начинку»: встраиваемую технику. Предлагаемые модели варочных плит и духовых шкафов смотрятся стильно. Многообразие предлагаемых функций, габаритов, расцветок, дизайна дает возможность создать кухонную композицию, подходящую под квадратуру помещения и отвечающую запросам и требованиям хозяев. Встроенная техника размещается в шкафах, что позволяет органично вписать ее в кухонный ансамбль. Очень удобный вариант минимализировать лишние предметы – встроенные розетки в столешницу.

Нестандартные шкафы

Габариты встроенной техники могут различаться и в большую, и в меньшую сторону. Для небольших кухонь, распространённых в квартирах старого фонда, подойдут компактные модели. В частных домах с просторными помещениями обычно устанавливают более вместительные духовые шкафы.

Увеличение высоты чаще необходимо не для большего внутреннего объёма, а для размещения в одном модуле, либо двух типов печей, либо отдельных духовых камер. В первом случае дополнительно устанавливают микроволновку, во втором — камеры делают разных размеров. Высота нестандартных духовок бывает не более 90 см. Самые низкие могут состоять из одной маленькой камеры стандартной ширины, но высотой от 35 см.

Правила локации тумбочки под духовку в гарнитуре кухни

Чтобы шкаф для духовки идеально подошел для интерьера кухни, был удобный и не опасен в применении, при его размещении соблюдайте следующие рекомендации:

• следуйте правилу «треугольника для работы»- пространства, ограниченного тремя точками: духовкой, мойкой и холодильником. Общая сумма его сторон не должна быть больше 6 метров;
• выберите комфортабельную высоту техники. Хороший вариант – от 20 до 80 см. над уровнем пола;
• нельзя разместить шкаф духовой недалеко к холодильнику: это способно привести к выходе из строя одного из приборов;
• расстояние между мойкой и духовкой должно составлять е менее 45 см. чтобы не было коротких замыканий;
• газовая духовая печь должна распологаться не дальше, чем на 1,2 м. от трубы — чем длинее шланг, тем меньше его надежность;
• обдумайте территорию открытия. Она должна давать возможность свободно вытаскивать противень из шкафа духового.
