Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Устройство унитаза советской эпохи

Не многие наши соотечественники спешат менять старую добрую, а главное, долговечную конструкцию еще советского производства на современную керамическую модель, которая не внушает доверия.

Характерные черты унитаза советского образца:

  • материалы изготовления: чугун или фаянс;
  • рычаг слива располагается слева или по центру изделия;
  • подвод воды исключительно боковой.

Что касается эстетической части, тут можно сказать, без комментариев. И действительно, в то время о красоте особо не заботились, унитаз играл исключительно практическую роль.

За подачу воды в подобный бачок отвечала запорная арматура, представленная в виде сливного механизма и своеобразного автомата. А слив воды был еще более интересным: широкий выпускной сифон, перекрытый пластиковым или резиновым клапаном, механизм по внешнему виду напоминает вантуз.

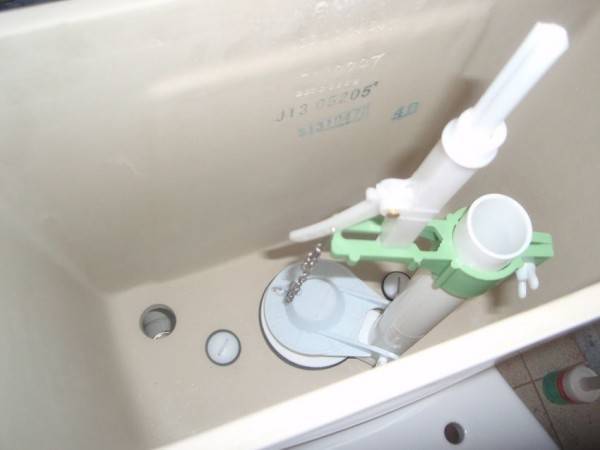

Конструкция бачка унитаза

Слив воды осуществляется с помощью штока, который может крепиться к боковому рычагу или выводиться на центральную часть крышки.

Запорная арматура с нажимной кнопкой связана посредством рычага с поплавком из пластика, который перемещается в вертикальной плоскости по всей емкости бачка.

Когда внутренний объем бачка наполняется водой, поплавок поднимается и проворачивается рычаг, чем усиливает давление на шток впускного клапана. Как только степень напора на шток равняется с давлением воды, клапан закрывается. В таком случае сливной бачок унитаза прежней модели готов к эксплуатации.

Преимущество сливного бачка унитаза советского образца заключается в отсутствии множества мелких деталей и пружин. Подобная особенность позволяет отрегулировать или починить запорную арматуру даже домашнему сантехнику.

Заменить сломанные детали достаточно легко

Возможно, сейчас вам подобный механизм кажется примитивным и устарелым, но его качество и надежность превышает любые показатели современных моделей.

Недостаток устарелого унитаза: в силу конструктивных особенностей и более мягких требованиям к расходу воды, запорную арматуру невозможно заменить новым механизмом. Вам остается лишь пробовать отремонтировать устройство, так чтобы арматура не пропускала воду и не расходовала ее зря.

Всегда есть кардинальный выход – это покупка нового унитаза с современной моделью сливного бачка, что менее хлопотно и просто, но дорого.

Современный сантехнический рынок богат различными моделями, удовлетворяющими наши высокие эстетические и практические запросы. Конечно, унитаз предыдущего образца практичен и надежен, как никакой другой, но сегодня такие изделия уже не производят, а модели, установленные в наших домах, изживают себя.

Конструкция унитаза для лучшего понимания проблемы

Постепенно старые унитазы начинают выходить из строя: не набирают воду, сливают слишком много воды, теряют свой внешний вид и желтеют. Остается лишь выбрать, что вам под силу: изучать материалы по ремонту старого унитаза или копить на новую модель.

Материалы и инструменты

Все что понадобится для работы, можно найти практически в каждом доме:

  • гаечные ключи и отвертки;
  • плоскогубцы;
  • нож;
  • маркер;
  • электродрель с перфоратором и бур для сверления бетона.

Также необходимо приготовить некоторые материалы:

  • силиконовый герметик;
  • тонкий лист технической резины;
  • уплотнитель для трубных резьбовых соединений – пакля, лен, фторопластовая лента (ФУМ) или нить «Тангет Унилок».

Если канализационная труба, к которой предполагается подключить унитаз, выполнена из чугуна, дополнительно потребуются просмоленная пакля, разбавленный олифой сурик и цементный раствор.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

  • С одной кнопкой.
  • Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
  • С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Как отремонтировать подтекающий слив унитаза, если он сломался

В большинстве случаев с ремонтом бачка с течью вполне возможно справиться самостоятельно.

Прибегать к помощи специалистов в области сантехнического оборудования не обязательно. Сначала сантехник перекрываеи воду.

Затем надо освободить емкость от имеющейся в нём жидкости, которая течет.

В зависимости от типа возникшей неисправности производятся определенные действия.

Замена прокладки для механизма

Для произведения ремонта придется снять емкость со своего места, открутив крепёжные винты (в компактных моделях). Следом нужно достать сливной механизм, удалить старую запорную мембрану (резиновую прокладку), и установить на её место новую деталь аналогичного диаметра. Дополнительно можно промазать место примыкания прокладки к баку специальным герметиком.

Размягчение груши, чтобы починить устройство

От долгого нахождения в жёсткой, холодной воде резиновая груша, выполняющая роль запорного клапана, нередко теряет эластичность, отчего начинает хуже справляется со своими функциями. Устранить эту проблему помогает применение простого «дедовского» способа. Необходимо снять деталь с устройства и на некоторое время погрузить её в ёмкость с горячей, но не кипящей водой.

Фото 1. Сливной клапан с резиновой грушей, она может потерять эластичность от жесткой воды, поэтому ее надо размягчать.

Такая методика позволяет вернуть материалу нужную мягкость и улучшить его свойства. Если такой способ не помог, можно заменить грушу новой.

Справка! Рекомендуется выбрать наиболее мягкую модель из представленных, она прослужит дольше.

Промывка запорного механизма

С течением времени в бачке может скапливаться известковый налёт, ржавчина и мелкие механические частицы (например, песок). Они способны засорять клапан стока, что негативно влияет на качество его работы.

В таком случае потребуется вынуть сливной механизм из бачка и тщательно промыть его и место примыкания груши или мембраны к сливному отверстию. Затем все детали протираются насухо, чтобы исключить попадание мусора, и механизм монтируется на своё место.

Фото 2. Запорный механизм, периодическо его надо промывать от известкового налета и ржавчины.

Поменять клапан, если он пропускает

Если при демонтаже становится ясно, что механизм вышел из строя, понадобится полная его замена на новую конструкцию. Новая модель должна быть аналогична старой, и желательно, чтобы она была выпущена той же маркой.

Как отремонтировать инсталляцию своими руками

Зная причины поломки, можно с успехом провести ремонтные работы. Как и в случае с определением неполадок, рассмотрим по отдельности, как восстановить работоспособность каждой системы инсталляции.

Бачок

1. Треснувший бачок требует замены, для чего необходимо разбирать фальшстену. Это дорого и долго — за невнимательность нужно платить.

2. Ремонт арматуры. Здесь вначале требуется получить доступ к ревизионному окну. Для этого нужно знать, как снять кнопку инсталляции для унитаза. Работа выполняется в несколько приемов:

снимается панель с клавишей. Для этого она снизу выжимается вверх, а затем движением на себя освобождается от верхних защелок;

  • снимаются фиксаторы толкателей;
  • толкатели выкручиваются из коромысла;

снимается защитная рамка — выкручиваются метизы из дистанционных стержней;

  • убираются дистанционные стержни;
  • удаляется перегородка.

Окно стало доступным, можно ремонтировать вышедшие из строя узлы. Но чинить не спешите. Осталось выполнить несколько обязательных операций. Разборка продолжается перекрытием воды (в стенке бачка закручивается кран) и спуском ее остатков в унитаз. Если пропустить эти операции, будет потоп. Затем снимается с фиксаторов наливной клапан, после чего вынимается коромысло. Следующим достается заливной блок.

Дальше нужно вынуть сливной узел. Его длина не позволяет выполнить операцию в один прием. Поэтому вначале снимается фиксатор, затем путем проворота отделяется верхняя часть клапана. При этом вторая тяга осталась на месте и мешает. Ее опускаем вниз. Клапан значительно укоротился — можно вытягивать.

В приведенной инструкции по теме того, как разобрать инсталляцию, ничего сложного нет. В результате простых манипуляций вся арматура демонтирована и стала доступна для любого вида ремонта.

Устранение постоянной течи. Если вода переливается через сифон, виноват впускной клапан. Его необходимо помыть или заменить. Чтобы достать клапан, нужно отщелкнуть верхнюю крышку, или ее открутить (у разных производителей различная система крепления).

Вынув клапан, его моют под струей водопроводной воды. Желательно заодно помыть и крышку. Арматура собирается в обратном порядке. Если течь не прекращается, узел наполнения подлежит замене. Можно заменить только прокладку, но здесь есть один нюанс: если ремкомплект арматуры не был куплен вместе с инсталляцией, впоследствии найти запасные части практически невозможно. Только готовые узлы.

При неплотном прилегании клапана к сливному отверстию, он меняется, если есть видимые повреждения. При исправном клапане придется поменять весь узел — отремонтировать деформированные элементы блока слива нельзя.

Вода поступает в бачок непрерывно. Ремонт сводится к замене наливного узла. Самостоятельно заменить детали можно, но практически невозможно найти в продаже нужные запчасти — западные фирмы их не выпускают. Только ремкомплекты или узлы в собранном виде.

Не поступает вода в резервуар. Фильтры грубой и тонкой очистки вынимаются и моются зубной щеткой под холодной водой. Если есть возможность, их лучше заменить.

Не работает кнопка слива. Кнопка слива разбирается, а затем собирается. Этого в основном достаточно. При механической поломке механизма, что происходит крайне редко, придется покупать ревизионное окно в сборе — найти деталь даже теоретически, невозможно.

Рама

Самая неприятная ситуация возникает при поломке рамы. Придется разбирать защитный экран и демонтировать инсталляцию. Покупать нужно только раму. Все остальные элементы конструкции взаимозаменяемые.

Унитаз

Механические повреждения исправить невозможно. Унитаз необходимо менять. Небольшим утешением будет то, что если нет сильных протечек во время смыва, трещины можно заклеить. А дальше хозяевам решать: пользоваться обезображенным сантехническим прибором или купить новый.

Потеки воды около чаши нужно убирать. Для этого нет необходимости тщательно изучать, как снять унитаз с инсталляции. Достаточно открутить гайки и снять чашу со шпилек. После этого заменить манжеты, прочистить фаянсовые патрубки от старого герметика, промазать места соединений новым герметиком, желательно силиконовым, и поставить унитаз на место.

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Импортная арматура для сливного бачка

Такие системы есть разные:

  • с одной кнопкой
    • вода сливается пока кнопка нажата;
    • слив начинается при нажатии, прекращается при повторном нажатии;
  • с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

  • подтекает бачок унитаза;
  • вода из водопроводной трубы постоянно заполняет бачок;
  • вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
  • не функционирует кнопка, предназначенная для слива воды;
  • при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

  • образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
  • износ прокладок крепежных болтов;
  • износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

  1. перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
  2. слить воду;
  3. открутить фиксирующие болты;

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

  1. если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
  2. собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

  • образование трещины на поплавке;
  • перекос рычага.

При образовании трещины надо:

  1. снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

  1. просушить устройство;
  2. заделать трещину разогретым пластиком, например от бутылки;
  3. установить устройство на прежнее место;
  4. проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

  1. снять крышку бачка;
  2. на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
  3. слить воду;
  4. отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

  1. достать мембрану;
  2. установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

  • Автономная канализация
  • Бытовые насосы
  • Водосточная система
  • Выгребная яма
  • Дренаж
  • Канализационный колодец
  • Канализационные трубы
  • Оборудование
  • Подключение к канализации
  • Постройки
  • Прочистка
  • Сантехника
  • Септик
  • Как выбрать электронное биде
  • Выбор и установка компакт-биде
  • Как выбрать производителя биде
  • Как выбрать, установить и подключить напольное биде
  • Для чего нужно и как пользоваться биде
  • Как установить и отрегулировать арматуру сливного бачка унитаза
  • Как подключить посудомоечную машину своими руками
  • Как подключить стиральную машину своими руками
  • Прочистка канализационных труб: бытовые рецепты и оборудование
  • Система отопления из полиэтиленовых труб: как создать своими руками

Возможные неполадки сливных бачков

Когда вы ознакомились с устройством, принципом действия сливных бачков, а также знаете, как правильно их устанавливать, необходимо также узнать, какие неполадки могут возникать и как их устранить.

Монтаж бачка унитаза

  1. Когда вода из бачка протекает в месте соединения с чашей, это, скорее всего следствие плохой прокладки или ненадежное закрепление болтами. Чтобы избавиться от этой проблемы, достаточно поменять прокладку на новую, или как следует закрепить крепежные элементы.
  2. Когда жидкость в сливной бачок поступает все время, не останавливаясь, отрегулируйте поплавок, поправьте его положение. Если это не помогло, поменяйте прокладки или замените механизм поплавка в случае его неисправности.
  3. Если жидкость все время течет в унитаз, попробуйте заменить сифон.
  4. Когда не работает рычаг, за счет которого происходит спуск воды, то произошло это, скорее всего, из-за поломанной тяги. Поэтому замените этот механизм.
  5. Если наполнение водой происходит очень шумно, то избавиться от этой проблемы можно путем крепления специального глушителя к поплавку.

В случае возникновения любой неисправности вы вполне сможете произвести ремонт или замену одной из запчастей самостоятельно, не прибегая к помощи специалистов. Однако помните, что все работы нужно проводить с особой аккуратностью, чтобы не пришлось менять заново весь бачок, если не унитаз. Помните о том, что вся сантехника довольно хрупкая, поэтому требует бережного обращения.

Когда производите монтаж сливного бачка унитаза, соблюдайте все вышеуказанные рекомендации и следуйте инструкциям производителя конкретной модели, которую вы приобрели

При покупке бачка унитаза обратите внимание на его целостность и наличие полной комплектации

Зная все основные правила, вы без проблем сможете самостоятельно провести установку сливного бачка унитаза, правильно отрегулировать работу всех его механизмов, и в случае неполадок, успешно их устранить. Не забывайте, что от правильности сборки и установки бачка зависит дальнейшее функционирование всего унитаза. Разобравшись в данном процессе, вы сможете значительно сэкономить свой семейный бюджет.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

Кнопочные

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

Автоматические

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Замена арматуры

Если бачок начал подтекать или не работает механизм спуска, а регулировка не помогает, тогда остается только поменять отработавшие детали на новые.

Процес замены:

  1. Перекрываем воду;
  2. Снимаем крышку;
  3. Сливаем воду;
  4. Демонтируем старые механизмы;
  5. Вставляем и крепим новую механику;
  6. Подключаем водопроводный шланг;
  7. Проверяем работу, если надо, регулируем;
  8. Устанавливаем крышку от бачка и прикручиваем кнопку для слива;

Это весь процесс замены, но есть некоторые моменты отличающиеся в разных конструкциях.

Для демонтажа старой арматуры одной рукой открутите гайку гибкого шланга, при этом обязательно придерживайте арматуру другой рукой. Может понадобиться два гаечных ключа, если гайка гибкого шланга сильно затянута.

Современная арматура с кнопкой,  поворачивается рукой и против часовой стрелки. В результате корпус выйдет из зацепов, и вы сможете его вытащить.

После демонтажа старой арматуры – осмотрите резиновую прокладку. Возможно, её можно использовать и дальше. Если нет – замените новой. Саму же новую водозаборную арматуру установите таким образом, чтобы её части не соприкасались ни со стенками бачка, ни со сливной арматурой.

замена арматуры сливного бачка с нижней подачей воды

Установка арматуры с боковой подачей в бачок унитаза

Теперь – подключите воду и проверьте систему. Возможно, нужно будет что-то подкорректировать: незначительно подтянуть гайки мембранного клапана, отрегулировать местоположение поплавка наполнительной арматуры. В некоторых случаях такая регулировка может занять достаточно много времени, всё зависит от устройства унитаза и особенностей конструкции арматуры сливного бачка и от её качества.

Из чего состоит арматура

  • Спускное отверстие, которое располагается под углом.
  • Переливная трубка, которая установлена со стороны спуска.
  • Закрывающего клапана и резинки.
  • Механики, отвечающей за наполнение бачка.
  • Механики, отвечающей за слив.

Какие инструменты и материалы понадобятся

Иногда нет необходимости менять всю арматуру, можно ограничиться лишь заменой резиновой груши, закрывающей спусковое отверстие.

Вам точно понадобится:

  • комплект гаечных ключей
  • линейка или рулетка
  • один, а лучше – два разводных ключа

Как заменить арматуру сливного бачка зависит от того, каким образом происходит подводка воды в бачок. Способов всего два: боковая и нижняя подводка. Рассмотрим оба случая.

Как приобрести арматуру для сливного бачка

Начинать следует с определение диаметра трубы водозаборной арматуры. Здесь всё стандартно: 20 или 15 мм, что в переводе на дюймы даёт 1/2 или 3/8. Если это значение определено правильно, то купить нужную арматуру будет нетрудно. Измерять удобнее всего линейкой или рулеткой; измерения производят по внешней стороне трубы. Если получилось 15 мм, то нужна арматура с подводкой на 3/8, если 20 мм, то ½.

традиционная и современная арматуры сливного бачка

Теперь нужно подобрать арматуру. Самый надёжный вариант: отключить подачу воды, слить остатки из бачка, демонтировать старую арматуру и взять её с собой в магазин, что бы купить  такую же либо того же типа. Новая арматура, как правило, продаётся уже в собранно виде.

Механика, отвечающая за наполнение

Благодаря такому устройству бачок может заполняться до конкретного уровня. Сам механизм составлен из:

  • Поплавка;
  • Запорного клапана.

Когда меняется водный уровень, то поплавок унитаза, который прикрепляется к рычагам, сделанным из металла или пластика, может подниматься или же опускаться. Поднятие происходит после наполнения – причем достигается предельный уровень. В это же время происходит перекрытие запорного клапана рычагом, соединенным с поплавком. Это ограничивает поступление воды из системы. Водный слив приводит к опусканию поплавка, а благодаря отошедшему в сторону рычагу вода поступает в унитазный бачок.

Устройство клапана впуска/выпуска современного бачка

Регулировка водяного уровня

Нарушение оптимального объема наполнения резервуара инсталляции приводит к нестабильному смыву при малом уровне или перерасходу воды – при высоком. Своими руками легко отрегулировать требуемое количество жидкости.

Демонтировав кнопку, перегородку, получают доступ к арматуре. Проворачивая шпильку, опускают или поднимают поплавок, соответственно понижая или повышая уровень заполнения.

Регулировка положения поплавка.Вынимать наливной блок не обязательно, вращать шпильку можно через проем.

Сливной блок Geberit снабжен флажковыми индикаторами, регулирующими объем большого, малого сливов. Подробности с 2:45: , также смотрите предыдущий ролик с 2:25.

Вакуумные системы от Grohe оснащены оригинальным механизмом регулировки объема большого и малого спуска. Большой слив настраивается шиберной заглушкой.

Шибер (синяя пластина слева) вверху – минимальный большой слив.Перевод заглушки в крайнее нижнее положение.Нажатие клавиши большого спуска.Шибер внизу – максимальный большой слив..

Экономный слив регулируется перемещением поплавка вдоль колбы. В верхней позиции вытекает минимальное количество жидкости, нижнее положение соответствует наибольшему сбросу для экономного режима.

Нажатие клавиши экономного спуска, синий поплавок внизу.Наибольший сброс в экономном режиме.Передвижение поплавка вверх для снижения расхода.Инициация эконом-режима при поднятом поплавке.Остаток воды после малого слива, настроенного на минимум.

Рекомендации Grohe по регулировке системы Rapid SL:

Ремонт микролифта крышки

Плавное опускание крышки унитаза обеспечивает механизм микролифта похожий на дверной доводчик. Устройство состоит из стержня и пружины. Шток фиксирует сиденье унитаза а пружина замедляет движение крышки.  Скорость закрытия зависит от веса крышки и жесткости установленной пружины.

Элементы микролифта:

  • Шток;
  • Пружина;
  • Шарнирный механизм.

Главная причина возникновения неисправностей — попытка ручного закрытия крышки. Установленная пружина не рассчитана на дополнительное давление и лопается.

В большинстве случаев, ремонтировать микролифт не целесообразно. Деталь стоит недорого и ее проще поменять на новую.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
