Насос для принудительной канализации (с измельчителем и без) — Сололифт и другие модели

Устройство и назначение

Насос с измельчителем — поверхностная канализационная насосная установка, позволяющая организовать отвод стоков там, где сделать это при помощи самотечной системы нет возможности.  Это небольшая пластиковая емкость с мощным встроенным насосом, который перекачивает стоки в канализацию. Перемещение стоков может быть как по вертикали, так и по горизонтали. Есть установки с измельчителем, которые могут подключаться к унитазам, есть без измельчителя — для «серых» стоков от раковин, душа, биде и т.д.

Канализационный насос для унитаза и другой сантехники имеет небольшие размеры

Область применения

Применяется канализационный насос в тех случаях, когда невозможно сделать самотечную канализационную систему. В большинстве случаев когда сантехнический прибор, стиральная или посудомоечная машинка установлены ниже входа в канализацию. Для этого и придуманы насосы принудительной канализации. Это решение позволяет переносить санузлы и технические помещения в подвальные или полуподвальные помещения.

Подключать санитарные насосы можно в ванной, туалете, кухне, прачечной. В любом помещении, где требуется слив воды, а канализационный сток находится далеко

Еще насос с измельчителем ставится если санузел решено сделать после окончания ремонта и канализация к месту предполагаемой установки сантехники не подведена. В этом случае устанавливаемая техника подключается к компактному канализационному насосу, а он подключается к канализации. В чем отличие? В следующем:

• диаметр отводных труб для канализационного насос намного меньше, чем для самотечной системы (28-40 мм);
• стоки могут подниматься вверх на высоту до 9 метров;
• горизонтальное отведение сточных вод возможно до 100 метров (требует наличия минимального уклона 1-4%).

Все это позволяет с минимальными затратами организовать подключение к существующей канализации практически в любом месте.

Сейчас читают:

Устройство и принцип работы

Состоит канализационный насос из накопительной пластиковой емкости и насоса. Некоторые модели, которые могут подключаться к унитазу, имеют измельчитель. Уровень заполнения контролируется датчиком. Когда он срабатывает, включается измельчитель и насос, стоки выкачиваются в канализационную систему. Отключение контролирует второй датчик — он отключает питание, когда уровень стоков падает ниже определенной отметки. Это — упрощенный алгоритм действия напорной канализации.

Канализационный насос с измельчителем: устройство

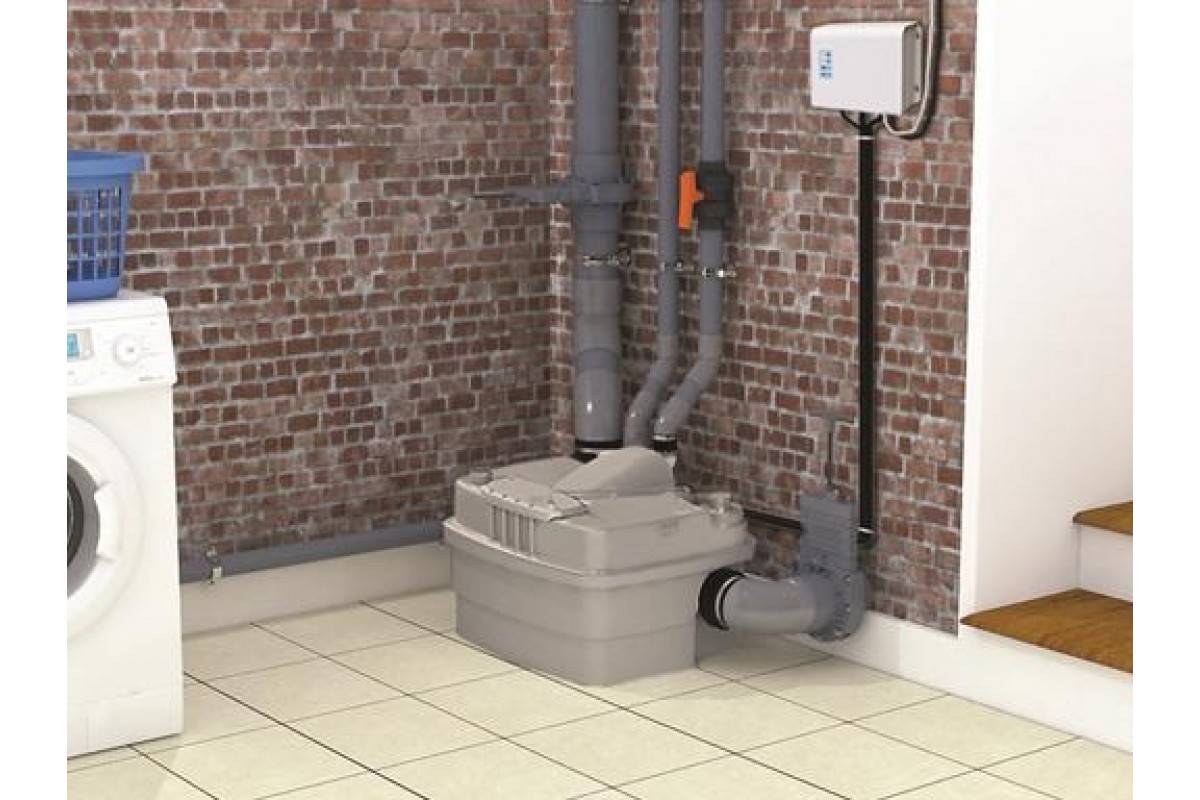

Есть канализационные насосные станции рассчитанные на подключение устройств разного типа и количества. Самый простой предназначен для подключения одного или двух устройств, самый производительный — имеет три дополнительных патрубка (и один основной). Соответственно, в емкости есть одно или несколько входных отверстий (зависит от модели) и одно выходное отверстие. Ко входным отверстиям подключаются трубы, идущие от сантехники, а выход подключается к канализации.

Для откачки высокотемпературных стоков от стиральных и посудомоечных машин, ванных есть специальные модели, выполненные из термостойких материалов. Обычный канализационный насос с такой нагрузкой не справляется. Потому для подключения такого оборудования нужно искать определенные модели.

Краткий обзор популярных моделей Сололифта

Производитель из Дании Грундфос выпускает мощные и надёжные станции для системы канализации. В линейке оборудования каждый пользователь может подобрать для себя модель по требуемым техническим параметрам. Несмотря на внешнее сходство, каждый вид имеет свою мощность и набор дополнительных функций. В производстве налажено две серии насосов для канализации Grundfos: Сололифт+ и Сололифт-2, они имеют общие модели,которые отличаются функциональностью и техническими параметрами:

• WС-1;
• WС-3;
• СWС-3.

Кроме этого, в каждой серии выпускаются свои модели станций.

Обзор «Sololift WС-1»

Это компактная станция, предназначенная для оттока стоковых масс из унитаза с объёмом слива в 4−9 литров или умывальника, мощный двигатель которой справится с туалетной бумагой, фекальными массами и предметами женской гигиены. Если в процессе работы произойдёт сбой, устройство подаст звуковой сигнал.

Технические параметры:

• вес – 7,3 кг;
• объём ёмкости – 9 л;
• габариты, мм – 452,5×346,7×175,5;
• монтаж – на полу за унитазом при помощи крепежа и гибких труб, благодаря переходникам подходят для любого сечения труб.

Станция дополнена обратным клапаном, устанавливать её можно в вертикальном или горизонтальном положении, у неё удобный доступ для ремонта и технического обслуживания без демонтажа устройства.

«Sololift WС-1»

Обзор модели «Slolift WС-3»

Насосное устройство аналогично станции WС-1, но при этом имеет 3 дополнительных патрубка для подключения биде или душевой кабинки.

Технические параметры:

• вес – 7,3 кг;
• объём ёмкости – 9 л;
• габариты, мм – 441,6×452,5×175,5.

Станция дополнена гидравлической системой вихревого типа, с помощью которой устраняются любые засоры. Агрегат имеет защиту от протечек.

«Sololift WС-3»

Обзор станции СWС-3

Фекальный насос с измельчителем для туалета предназначен для подключения к унитазу, умывальнику и биде. Компактные размеры позволяют установить его в нишу на поверхности стены. Благодаря двигателю повышенной мощности и режущему механизму система справится с предметами женской гигиены.

Технические параметры:

• вес – 7,1 кг;
• объём ёмкости – 9 л;
• габариты, мм– 495,6×538,4×164,2;
• дополнительно система оснащена звуковым сигналом в случае неисправностей.

Округления стенок корпуса Сололифта для раковины препятствуют отложению осадка.

«Sololift СWС-3»

Плюсы и минусы Сололифта Grundfos для канализации

Изготовитель Grundfos точно рассчитал пропорции каждой модели, благодаря этому его эксплуатация имеет ряд преимуществ:

• при объёме резервуара до 5 литров насосное оборудование способно развить скорость стоковых масс до 40 литров в минуту;
• насос работает практически бесшумно, так как постоянно погружён в жидкость;
• система полностью автоматизирована;
• простой монтаж – необходимо подключение только к точке приёма, канализационной магистрали и электроэнергии;
• надёжность системы Сололифт и возможность перепланировки;
• прочность резервуара, а также он устойчив к повышению температуры;
• благодаря угольному фильтру не допускает распространение в помещение неприятных запахов.

Особенностей в насосах-измельчителях для унитаза не так уж и много, но для объективного анализа следует их отметить:

• нужно постоянное подключение к электричеству, переполнение системы в связи с отсутствием света недопустимо. Необходимо продумать возможность переключения на резервные источники;
• высокая цена;
• необходимо избегать попадания кислот и химии, которые способны разъедать материалы.

Если подобрать установку по требуемым параметрам и учесть все особенности системы, она прослужит с минимальными затратами долгое время.

Можно выполнить скрытый монтаж станции

Статья по теме:

Правила установки и подключения

Установка и подключение насосов для унитазов и принудительной откачки стоков разных производителей происходит по очень схожим правилам. Но перед монтажом стоит прочесть инструкцию к конкретному изделию — могут быть особенности.

Канализационный насос для душа — с установкой под поддоном

Подключение

Место установки надо выбирать с таким условием, чтобы к насосу можно было добраться. Особого обслуживания он не требует, но периодически возникает необходимость в очистке. Если к насосу подключены посудомойка и стиральная машина, лучше регулярно проверять не забита ли канализационная установка жиром, грязью, отложениями солей. При необходимости возможна очистка мягкими средствами. Агрессивные химические составы лучше не применять, так как они могут повредить пластиковые и резиновые части установки.

Если канализационный вход находится выше чем надо

Общие правила:

• Индивидуальная канализационная установка должна быть заземлена. Потому розетка должна быть трехпроводной с работающим заземлением.
• Для безопасности на линии электропитания должен стоять защитный автомат и УЗО.
• При монтаже блок фиксируется к полу. Для уменьшения уровня шумов желательна установка на виброгасящее основание (резиновая прокладка). К стене прижимать корпус нежелательно — чтобы не передавалась вибрация от насоса. Эти меры нужны для снижения уровня шумов.
  Канализационный насос может стоять на кухне — для отвода стоков от раковины или посудомоечной машины
• Выпускной трубопровод выполняют из жестких сантехнических труб. Есть два рекомендуемых варианта — пластиковые канализационные и медные трубы. Фитинги рекомендованы жесткие, неразъемные.
• Трубопроводы должны быть неподвижно зафиксированы (к стенам, полу и т.д.).

Вообще, установка и подключение канализационного насоса для кухни или туалета — не очень сложно мероприятие. Но при условии, что вы уже имеете какое-то представление о работе с сантехникой. В этом случае можно сделать все самостоятельно.

Особенности отводящего трубопровода

Компактные сантехнические насосы для туалета могут перекачивать стоки не только по вертикали, но и могут их поднимать вверх. При наличии вертикального участка в нижней его части желательно предусмотреть возможность слива — если придется прочищать трубопровод от засора, лучше, если стоки будут слиты в определенном месте, а не начнут выливаться во время работ.

Высота вертикального участка отводящего трубопровода определяется с учетом минимального уклона горизонтального участка. У каждого производителя (иногда у каждой модели) минимальный уклон свой, но в большинстве случаев он составляет 1-4% ( 1-4 см на 1 метр).

Правила установки канализационного насоса

Будьте внимательны. В описании канализационных насосов указана максимальная высота подъема стоков и максимальная дальность транспортировки по горизонтали. Например: 8 м вверх, и 80 м по горизонтали. Но это не значит, что подняв трубу на 4 метра вверх, можно будет транспортировать еще по горизонтали 80 метров. В данном случае — после четырехметрового подъема — протяженность горизонтального участка будет не более 40 метров. Просто подъем на 1 метр вверх «отбирает» около 10 метров транспортировки по горизонтали

Это важно и это стоит помнить

Виды и типы канализационных насосов

Все типы насосов, предназначенных для работы в канализации в условиях воздействия на механизмы агрессивной среды, надежно защищены от их воздействия специально разработанным гидроизоляционным корпусом. По своему назначению насосы для выкачки канализации условно делятся на две группы с одинаковым принципом работы – дренажные и фекальные агрегаты. По способу размещения в системе канализации насосы делятся на погружные и наружные.

Особенности дренажных насосов

На дренажных насосах в нижней части приемной трубы устанавливается фильтр и сетка, которая пропускает мелкие и задерживает крупные фракции канализационных стоков. Розничная цена насоса для канализации в частном доме зависит от многих факторов – производительности устройства, бренда компании изготовителя и популярности изделия. Цену рекомендуется уточнять, так как цена изделия зависит от курса национальной валюты.

Бытовые дренажные насосы делятся на погружные агрегаты, которые работают при полном погружении в жидкость, и наружные, располагаемые на поверхности. Они производят откачку через трубы, погружаемые в канализационные стоки или воду.

Дренажные насосы и станции

Поверхностные дренажные насосы владельцы частных домов часто используют не только для организации водоснабжения, но и для подъема воды и полива сада и огородов. Дренажные насосы предназначены для работы, как на дне септика, так и на поверхности участка в составе станции, которая обычно располагается вблизи емкости, предназначенной для откачки, и используется как санитарный насос для принудительной канализации стоков.

Следует учитывать, что наружные агрегаты работоспособны только при плюсовых температурах окружающей среды из-за риска заморозки.

К станции подключаются трубопровод или гибкий шланг с установленным фильтром и обратным клапаном, который предназначен для создания необходимого начального давления для пуска агрегата.

Мощность насоса и глубина откачки связаны между собой прямопропорциональной зависимостью, чем больше мощность электродвигателя, тем больше возможна глубина выкачки канализационных стоков. Подобрать и купить насос для канализации в частном доме совместно со станцией можно в специализированных магазинах или в сети.

Фекальные бытовые насосы

В отличие от дренажных насосов, в фекальном агрегате отсутствует сеточный фильтр. Фекальный насос может работать только при погружении в фекальные массы. Он предназначен для удаления отходов различной консистенции (мягких и твердых фракций). Современные модели фекальных насосов содержат специальный режущий механизм для измельчения крупных твердых фракций. От производительности и компании изготовителя в большой степени зависит цена на насос-измельчитель для принудительной канализации в доме.

Например, насос-измельчитель французской компании Sanibroyeur (SFA) можно приобрести за 420 евро. Компания SFA Group (Франция) предлагает купить насос для принудительной канализации за 628 евро. Изделия этой компании обладают уникальными техническими данными:

• откачивание нечистот по вертикали – 5 метров;
• откачивание по горизонтали – до 100 метров;
• максимально допустимая температура фекальных масс – 35 градусов.

Рынок насыщен насосами для обустройства принудительной подачи канализационных стоков частного дома, поэтому можно выбрать самый подходящий насос для принудительной канализации дома любой этажности и размера.

Монтаж – практические советы

Установку и подключение канализационного насоса в квартире для кухни можно доверить специалисту. Но, имея элементарные сантехнические навыки и изучив некоторые тонкости, выполнить монтаж можно своими руками.

1. Устанавливать напорный насос можно в любом удобном месте (шкафы под мойкой, ниши, открытые участки). Вода на участке от прибора до насоса движется самотеком, поэтому отводные трубы должны быть расположены вертикально или под наклоном.
2. Несколько насосов нельзя объединять в общую сеть. Каждый из них должен иметь свой выход в общую канализацию.
3. На длинных участках отводной трубы, расположенных ниже уровня насоса, необходимо установить воздушный клапан для завоздушивания труб.
4. Электропитание к насосу подключается посредством отдельной линии. Если модель канализационного насоса имеет шнур с вилкой, розетку к ней также прокладывают от аппарата УЗО.

Внимание! В качестве отводных труб насоса можно использовать только высокопрочные полипропиленовые трубы. Использование гофрированных или чугунных труб недопустимо.

Достоинства и недостатки

Основным преимуществом компактного аппарата является возможность обустройства канализации в рамках ремонта после строительства и монтажа при низком расположении сантехнического оборудования (ниже отверстия слива). При установке мощных насосов диаметр труб составляет 50 мм. Такую сантехническую сеть можно легко замаскировать. Если спрятать ее не удается, то она не так сильно выделяется, как установка из трубопровода диаметром 100 мм.

Сантехническая насосная станция может быть устанавлена как на кухне, так и в санузле.

У насосов есть следующие недостатки:

1. Шум устройства. Некоторые компании совершенствуют модели, но шум не исчезает.
2. Перегорание аппаратов. Прибор может работать несколько лет, если был выбран правильно и в канализацию не попадают крупные предметы. Если выбор модели был ошибочным и устройство работает по максимуму, то происходит его поломка. Насос для туалета должен обладать высокой мощностью.
3. Потребность в электричестве. Когда нет питания, слив не функционирует. Для обеспечения бесперебойной работы необходим резервный источник.
4. Правильная эксплуатация. В режущий элемент не должны попадать волокнистые материалы и волосы, которые наматываются на винт и снижают качество измельчения. Через некоторое время винт перестанет нормально работать. Оборудование не перегорит, т. к. сработает датчик перегрева, но установку нужно будет разобрать и почистить.

Разновидности системы

Характеристики канализационного насоса «Сололифт» отличаются в зависимости от конкретной модели. Производитель выпускает линейку из 5 устройств, для монтажа в санузле подходят следующие виды:

• Sololift2 WC-1. Установка предназначена для подключения раковины и унитаза, мощность составляет 620 Вт, объем бака – 9 литров. В комплекте поставляется измельчитель, дробящий крупные отходы. Пропускная способность системы – 149 литров в минуту.
• Sololift2 WC-3. Модель используется для создания канализации принудительного типа в коттеджах и дачных домах, отличается увеличенной мощностью и позволяет подключить три дополнительных потребителя, помимо унитаза. Владелец может поставить такой насос для работы раковины, душевой кабины, ванны, биде или иной сантехники.
• Sololift2 CWC-3. Устройство оснащено встроенным режущим механизмом, мощность составляет 620 Вт, а пропускная способность – 137 литров. Это приспособление подходит для установки настенного унитаза либо писсуара и трех дополнительных устройств на выбор.

Производитель выпускает модели для серых стоков, отличающиеся характеристиками и габаритами:

• Sololift2 C-3. Мощность составляет 640 Вт, в минуту система обрабатывает до 204 литров стоков. Модель не оснащена измельчителем, но позволяет подключить расширенный спектр потребителей. Она подходит для водоотведения жидкости с температурой до 90 градусов.
• Sololift2 D-2. Эта модель наиболее компактная и легкая, мощность составляет 280 Вт, а пропускной предел – 119 литров.

Канализационные насосы Sololift Grundfos модели и их характеристики

Наиболее популярными агрегатами, использующимися для принудительного слива стоков в канализацию, являются насосы Грундфос. Вся линейка включает в себя пять моделей, каждая из которых имеет свои технические особенности.

• Эта модель не снабжена режущим механизмом, а потому предназначена для отведения сточных вод, не содержащих в себе твердых фракций. Может быть подсоединена к душевой кабине, умывальнику, ванне или биде. Наиболее компактная и экономичная модель из всей линейки Grundfos Sololift.

• SOLOLIFT2 C-3

  Данная модель также не имеет измельчителя, поэтому не может быть подключена к унитазу. Отличительной особенностью Sololift2 C-3 является способность выдерживать высокие температуры, а потому такой насос можно использовать для организации системы принудительной канализации на кухне – для отведения стоков от кухонной раковины и посудомоечной машины.

SOLOLIFT2 WC-3
Эта модель также может быть встроена в систему принудительной канализации для унитазов, так как в нее встроен измельчитель. От предыдущей модели данный насос отличается тем, что имеет 3 входных соединения, а потому он может быть подсоединен к нескольким сантехническим устройствам одновременно.

Благодаря своей производительности и мощности канализационные насосы этого типа могут обеспечить потребности небольшого семейного кафе или ресторана. Кроме того, они способны перекачивать сточные воды по магистралям малого диаметра (от 32 до 50 мм).

Технические параметры:

• Подъем стоков на 7 м в высоту и на 70 м по горизонтали.
• Возможность работы со сточными водами температурой до + 75 градусов (в течение непродолжительного периода времени). Показатель рабочей температуры: 35 градусов.

Стоит этот канализационный насос для раковины на кухне от 25 тысяч рублей.

SFA Saniaccess Pump

Насос подходит для оборудования кухни и ванной комнаты в любом месте, независимо от расположения стационарной канализации.

Технические параметры:

• Максимальная температура сточных вод: до +75 градусов (кратковременно).
• Высота подачи: до 5 м (по горизонтали – до 50 м).
• Измельчающий механизм – отсутствует.
• Цена — 18500 рублей.

Unipump Sanivort 250

Благодаря высокому качеству сборки и надежности комплектующих насос отличается долговечностью и практичностью. Подходит для использования в квартире или на даче.

Его отличительные особенности:

• Корпус насоса из высококачественного пластика, легко подвергающегося чистке.
• Наличие двух входов, один из которых, с диаметром 40 мм, подходит для подключения душа или раковины.
• Наличие обратного клапана, препятствующего смешиванию стоков с чистой водой.
• Функция термозащиты электродвигателя насоса.
• Присутствие встроенного датчика давления, позволяющего прибору автоматически отключаться и включаться при необходимости.

Технические параметры:

Производительность: 80 л в минуту.
Размеры: 172 х 158 х 339 мм.
Максимальный напор: 5 м по вертикали и 40 м в горизонтальном направлении.
Цена насоса составит порядка 10500 рублей.

Типичное расположение канализационного стояка в квартире часто оказывается не самым удобным для ее хозяев, ведь от этого зависит размещение кухни и санузла, избавлением от данного неудобства является принудительная канализация. С ее помощью можно не только организовать отведение сточных вод, минуя необходимость перепланировки (и связанные с этим капитальные строительные работы), но и установить сантехнические устройства в подвальных помещениях частного дома (когда сантехника находится ниже стояка, и стоки не могут быть выведены самотеком). Как создать такую систему, вы сможете узнать из данной статьи.

Краткий обзор популярных моделей сололифта

Sololift WC 1.

Малогабаритные компактные установки Sololift используются в квартирах и загородных домах там, где сточные воды не могут быть отведены в канализацию самотеком за счет естественного уклона. Конструкция прибора гарантирует быстрый монтаж и минимальные эксплуатационные требования.

Основные представители модельного ряда:

• насос WC-1;
• Sololift WC-3;
• установка CWC.

Sololift wс 1

Станция предназначена для отвода стоков от унитаза и умывальника. Насос поставляется в собранном виде и сразу же готов к установке и длительной эксплуатации.

Непроницаемый резервуар из полимерного материала выдерживает силу напора жидкости до 2,5 м водного столба. На крышке установлены угольный фильтр и клапан, защищающий систему от перелива. Отдельные станции могут оборудоваться звуковой аварийной сигнализацией, срабатывающей в случае «сухого хода» или разгерметизации емкости. Sololift WC-1 монтируется непосредственно за унитазом, открытым способом.

Slolift wс 3

WC-3 отличается от предыдущей модели количеством подсоединяемой сантехники. Она предназначена для одновременного отвода стоков от унитаза, умывальника и биде.

Технические характеристики:

• вес — 7,3 кг;
• производительность — 150 л/мин;
• сила напора — 8,5 м;
• температура перекачиваемой жидкости — +5…+50°С;
• потребляемая мощность — 620 Вт.

Впускные отверстия на корпусе установки рассчитаны на монтаж трубопроводов диаметром 22-40 мм. В комплект поставки входят патрубки-эксцентрики, позволяющие смещение точки подключения на 10 мм.

Станция сwс 3

Sololift CWC-3 отличается от своих предшественников размерами. Его толщина (160 мм против 175 мм) позволяет скрытую установку прибора. Станция предназначена для перекачивания жидкостей от настенных унитазов, душа, биде и умывальника. Стандартный объем емкости — 6-9 л.

Дно гладкое с закругленными стенками. Такая форма резервуара снижает до минимума вероятность появления застойных зон и образования осадка. Датчик давления расположен снаружи резервуара и не мешает проходу сточной воды в случае работы насоса.

Станция CWC-3.
