Установка и подключение насосной станции

Советы специалистов

Когда, благодаря эксплуатации станции, в домашнем хозяйстве налажено бесперебойное водоснабжение, ее в обязательном порядке нужно периодически обслуживать. Прежде всего, требуется отслеживать состояние, в котором находится фильтр грубой очистки. При необходимости его нужно очистить.

Если этого не выполнять, производительность оборудования будет понижаться, а вода поступать урывками. Когда фильтр полностью окажется забитым, насос станет работать вхолостую, после чего отключится. Частота очистки зависит от количества примесей, имеющихся в воде.

Желательно один раз в месяц после установки водяной станции проверять давление в   воздушном отсеке гидробака. Аналогично следует поступать в случае консервации на зиму, проведения ремонта, простоя. Его величина должна составлять 1,2-1,5 атмосфер. При необходимости воздух подкачивают автомобильным насосом или компрессором.

Когда станцией пользуются исключительно в теплое время года, из нее нужно слить воду до наступления заморозков.

Если все рекомендации, как правильно установить насосную станцию, прописанные в инструкции, выполнены и оборудование подключено для отладки и определения величины давления, при котором оно выключится, в приемное устройство выливают два литра воды и запускают агрегат. Когда станция отключится, нужно зафиксировать давление жидкости. Также следует знать этот параметр при автоматическом запуске агрегата.

ПНД трубы – альтернатива стальной магистрали

Подробнее остановимся на трубах, соединяющих погружное оборудование и поверхностный центробежный насос.

При выборе труб для наружного водопровода необходимо ориентироваться на такие факторы, как:

  • удобная транспортировка;
  • легкий монтаж, не требующий узко квалификационных знаний;
  • прочность, устойчивость к истиранию;
  • эластичность и деформация формы без потери функциональных качеств;
  • нетоксичность, безопасность для перемещения питьевой воды.

Всем перечисленным требованиям отвечают трубы из полиэтилена низкого давления. В отличие от металлических аналогов, они со временем не разрушаются от коррозии. Средний срок службы труб ПНД – 50 лет.

Одно из преимуществ труб ПНД – наличие комплекта разнообразных фитингов подходящего стандарта (муфт, заглушек, переходников) для быстрого и несложного монтажа

Рекомендуем приобретать только качественный промаркированный товар, с указанием на внешней части следующих данных:

  • сорт;
  • внешний диаметр;
  • толщина стенки;
  • номинальное и максимальное давление.

На трубе, которая необходима для прокладки напорной магистрали от скважины, возможно указание назначения – «питьевая». Для применения на даче подойдут изделия с диаметром 32 мм и толщиной стенки 2,4 мм. Синяя полоса свидетельствует о том, что трубы предназначены для перекачки воды (желтая – для транспортировки газа).

Водопроводная сеть сложной конструкции имеет отводы (например, для обеспечения полива сада или водоснабжения бани). Для контроля за точками соединений труб устраивают смотровые колодцы из кирпича, бетона или пластика

Принцип работы насосной станции

При выборе станции в зависимости от предпочтений владельца участка можно ориентироваться на такой критерий, как тип управления. В соответствии с ним, все насосные станции разделяются на:

  • оборудование на ручном управлении;
  • автоматические станции;
  • дистанционные установки.

Говоря про дистанционные насосные станции, отметим, что их работа осуществляется на расстоянии. Изменение режимов работы осуществляется из диспетчерского пункта, в котором располагается панельная доска. Сама установка включает:

  • два типа насосов;
  • мембранный напорный бак;
  • манометр;
  • штуцер-переходник;
  • клеммы для заземления.

При покупке дистанционной станции необходимо сразу позаботиться о приобретении гидроаккумулятора и в дополнение к нему накопительного резервуара.

Если говорить о работе бака, то она сводится к следующему:

Сначала необходимо закачать нужное количество воды. Когда бак будет наполнен, то агрегат перестает активно работать и переходит в режим ожидания.

До определенного уровня должно быть доведено давление во второй части бака. После этого можно использовать воду из крана для бытовых нужд или полива участка.

За уровнем воды в баке следит автоматический датчик. Когда уровень воды уменьшается, станция повторяет цикл и бак снова наполняется. В одной части бака находится вода, а в другой – воздух. Если на участок не будет поступать электричество, то бак будет выступать в качестве гидроаккумулятора.

Выталкивание воды из бака происходит благодаря давлению воздуха. Обратно в емкость вода попасть не может по той причине, что на входе установлен специальный клапан.

При продолжительной работе насосного оборудования возникает риск перегрева. В современных моделях насосных станций имеются специальные датчики, которые при перегреве могут остановить работу оборудования. Когда под воздействием холодной воды прибор внутри бака остывает, то работа установки продолжается.

Если владелец постоянно проживает в доме и использует насосную станцию в зимнее время, то в этом случае установка насоса может производиться только в помещении. Температура в нем должно быть выше 0 градусов, иначе это приведет к замерзанию воды и выходу станции из строя.

При создании системы водоснабжения нужно не только правильно выбрать насосную станцию, но и грамотно проложить трубы. Водопровод должен проходить ниже уровня промерзания почвы. Если источником воды на участке выступает колодец, то перед созданием системы водоснабжения необходимо выполнить его утепление.

Выбор места для агрегата

Установить насосную станцию своими руками можно в одном из трёх мест:

  • в подвале частного дома;
  • в отдельной постройке;
  • в кессоне.

Если у вашего дома есть сухой вместительный отапливаемый подвал, то можно использовать одно из его помещений для монтажа насосной установки. Помещение необходимо хорошо утеплить и выполнить его звукоизоляцию. Станцию можно монтировать на подставке вдали от стен, чтобы защитить конструкции от вибрации.

Если площадь дома не позволяет выделить отдельное помещение для агрегата, можно соорудить утеплённую пристройку к дому или возвести отдельно стоящее сооружение. Конечно, это повлечёт за собой дополнительные расходы, но только так вы сможете правильно установить и защитить оборудование. Кстати, постройку лучше делать там, где проходят отопительные сети, чтобы обогревать и это сооружение.

Монтаж кессона выполняется вблизи от оголовка скважины. Этот вариант хорош тем, что размещение агрегата вдали от дома позволит защитить жильцов от шума во время его работы. Если вы будете устанавливать кессон своими руками, делайте это правильно – его дно и сама насосная станция должны располагаться ниже точки промерзания почвы. Для обеспечения бесперебойного водоснабжения даже зимой кессон необходимо тщательно утеплить.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

  1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
  2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
  3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
  4. Подсоедините станцию к электросети и включите ее.
  5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
  6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

https://youtube.com/watch?v=6OYksymY7vY

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

  1. Отключите агрегат и слейте воду из гидроаккумулятора.
  2. Снимите крышку с реле давления.
  3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
  4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
  5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления. В данном случае, давление в системе должно быть выше

Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Чем руководствоваться при выборе водяной насосной станции

Первое на что необходимо обращать внимание при покупке станции – это мощность насоса. От этого показателя зависит напор воды в системе и ее расход. Параметр подачи воды должен быть приближен к максимальному объему потребления всеми точками водоразбора

Как правило, этот показатель усреднен довольно грубо и все модели адаптированы к номинальному расходу 1,5-9 м3/ч

Параметр подачи воды должен быть приближен к максимальному объему потребления всеми точками водоразбора. Как правило, этот показатель усреднен довольно грубо и все модели адаптированы к номинальному расходу 1,5-9 м3/ч.

Водяная насосная станция

Показатель напора также выносится в таблицу характеристик станции отдельно. В паспорте он указан как расстояние, на которое насос подает воду. Но по факту этот параметр означает давление, которое способна создать станция. Так, указанный напор в 40 м, показывает, что насос создаст давление в 4 атмосферы в идеальных условиях. Поскольку при работе возникают некоторые потери давления на разводку трубопровода, а также подъем воды на определенную высоту, этот показатель будет значительно ниже.

Важно! Не всегда мощное устройство оправдывает вложенные в него средства. Как правило, производительность такой системы будет превышать наполнение скважины. Для того чтобы избежать этого, необходимо учитывать и параметры колодца

Чем меньше расстояние до источника забора воды и выше уровень залегания водного ресурса, тем меньше должна быть мощность у приобретенного аппарата

Для того чтобы избежать этого, необходимо учитывать и параметры колодца. Чем меньше расстояние до источника забора воды и выше уровень залегания водного ресурса, тем меньше должна быть мощность у приобретенного аппарата.

Также при выборе водяной насосной станции необходимо учесть автономность работы агрегата. Это понадобится пользователям, обитающим в местности с проблемами в подаче электроэнергии. Для обеспечения бесперебойной работы насоса можно дополнительно установить на участке генератор, либо солнечный аккумулятор.

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.

Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения

Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Лучшие вихревые насосные станции

Подобные модели отличаются небольшими габаритами и низкой ценой. Их рабочие колеса оснащены радиальными лопастями, начинающими вращение при прохождении между ними воды. Вихревые насосные станции требовательны к чистоте жидкости и могут вибрировать при работе.

SFA Sanicubic 1 VX

5

★★★★★оценка редакции

97% покупателей рекомендуют этот товар

Смотрите обзор

Главной особенностью модели является наличие двигателя повышенной мощности — 2000 Вт. Этого достаточно для перекачивания жидкости или неоднородных стоков на высоту до 10 метров. Благодаря использованию современной технологии безлопастных турбин Vortex, устройство стабильно работает при попадании твердых примесей.

Объем воды — 32 литра, максимальная температура жидкости +70°С. Дистанционная панель управления может быть размещена в любой части здания, в комплектацию входят проводная и звуковая сигнализации для лучшего контроля работы агрегата. Корпус насосной станции оснащен акустической изоляцией, что минимизирует уровень шума даже при высокой нагрузке.

Достоинства:

  • мощный двигатель;
  • высокая производительность;
  • большой объем резервуара;
  • дистанционное управление;
  • тихая работа.

Недостатки:

высокая цена.

Станция SFA Sanicubic 1 VX (2000 Вт) предназначена для обеспечения работы принудительной канализации. Она работает как с чистой, так и с грязной водой. Прекрасный выбор для установки в загородном доме или коммерческом здании.

Elitech САВ 400В/19

4.9

★★★★★оценка редакции

94% покупателей рекомендуют этот товар

Корпус модели выполнен из чугуна и покрыт антикоррозийным составом. Благодаря отверстиям для креплений его легко установить на любой поверхности. Глубина всасывания составляет не более 8 метров, в качестве источника могут выступать колодцы, открытые водоемы, скважины.

Рабочая мощность двигателя 400 Вт, объем гидроаккумулятора — 19 литров. Производительности насосной станции достаточно для обеспечения стабильного поступления 40 литров воды в минуту.

Достоинства:

  • бесшумная работа;
  • высокая производительность;
  • работа в автоматическом режиме;
  • удобная установка;
  • защита от перегрева.

Недостатки:

короткий кабель подключения.

Elitech САВ станет отличным решением для организации водоснабжения частного одноэтажного дома. Резервуар позволит воспользоваться небольшим запасом воды при отсутствии электропитания.

Aquario Auto ADB-35

4.9

★★★★★оценка редакции

90% покупателей рекомендуют этот товар

Модель оснащена реле давления механического типа, с помощью которого можно наиболее точно настроить включение и выключение насоса. Встроенный манометр и защита от перегрева способствуют лучшему контролю рабочего состояния устройства и продлению срока его службы.

Допустимый размер частиц в рабочей среде составляет 0,1 мм, глубина всасывания — до 7 метров. Мощность двигателя 430 Вт способствует эффективному перекачиванию до 35 литров жидкости в минуту. Корпус агрегата выполнен из чугуна и покрыт антикоррозийным химическим составом в местах соприкосновения с жидкостью.

Достоинства:

  • защита от перегрева;
  • вал из нержавеющей стали;
  • длительная работа;
  • высокая производительность;
  • низкая цена.

Недостатки:

шумная работа.

Aquario Auto ADB-35 стоит приобрести для перекачивания чистой воды из скважин или колодцев. Отличное решение для индивидуальной системы водоснабжения по доступной цене.

Termica Comfortline TL PI 15

4.8

★★★★★оценка редакции

87% покупателей рекомендуют этот товар

Основным материалом, использованным при изготовлении этой модели, послужила нержавеющая сталь. Все важные элементы конструкции устойчивы к возникновению коррозии и износу. Особенностью насосной станции является удобная регулировка мощности. Три рабочих режима обеспечивают удобное пользование системой для решения различных задач, а заодно позволяют экономить электричество.

Максимальный напор составляет 15 метров, пропускная способность — 1,5 м³/ч. Агрегат может быть установлен в любом положении. Он оснащен защитой от перегрузки и автоматическим реле, что позволяет забыть о необходимости частого технического обслуживания устройства.

Достоинства:

  • легкая установка;
  • прочный корпус;
  • экономичное потребление энергии;
  • низкий уровень шума;
  • малые габариты.

Недостатки:

вибрация при работе.

Termica Comfortline рекомендована к использованию в системах бытового водоснабжения. Оборудование стоит приобрести владельцам частных малоэтажных домов или дачных построек.

Необходимость установки

Зачем нужна для загородного жилища насосная станция? Любое подобное устройство способно самостоятельно откачивать из источника и доставлять воду к любой точке ее разбора. Кроме того, установка такой станции способствует повышению давления во всей системе водопровода при нехватке мощности глубинного или поверхностного насоса, который является основным.

Каковы же преимущества станций? Они заключаются в возможности работы в течение некоторого времени даже при отключении электроснабжения. Привлекательно и то, что устройство способно создать напор, с которым осуществляется нормальное водоснабжение дома и участка. При всех этих положительных качествах агрегат обладает малым весом, что позволяет проводить его монтаж в любом удобном для этого месте. В накопительных системах насосная станция работает как бак, периодически включаясь и отключаясь. Такая функция значительно снижает износ оборудования. Насосная станция отработает длительное время, избавив при этом от необходимости вручную носить воду.

Типы гидроаккумуляторов

  1. Закрытый.
  2. Открытый.

Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.

Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.

Открытый ГА монтируется преимущественно на высшей точке.

Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.

Подключение автоматики

Существует 2 наиболее часто используемые схемы, с помощью которых на насосную станцию устанавливается необходимое контролирующее оборудование. Для проведения подобных работ следует изучить сопроводительную документацию к агрегату. В ней обязательно будет указан способ, рекомендуемый производителем.

Подключение реле давления насосной станции должно проводиться в определенной последовательности. Сначала его необходимо присоединить к водопроводу, а после – к сети электричества.

При первом способе установки реле монтируют непосредственно на трубопроводе. Монтаж проводят с использованием тройника, который оснащен штуцером.

Существует и второй способ. При его использовании гидроаккумулятор оснащают штуцером с пятью выходами для подающего и распределяющего трубопровода, манометра, реле, а также для самого гидроаккумулятора. Для того чтобы измерить давление в насосной станции, реле подключают к источнику электропитания 220 В.

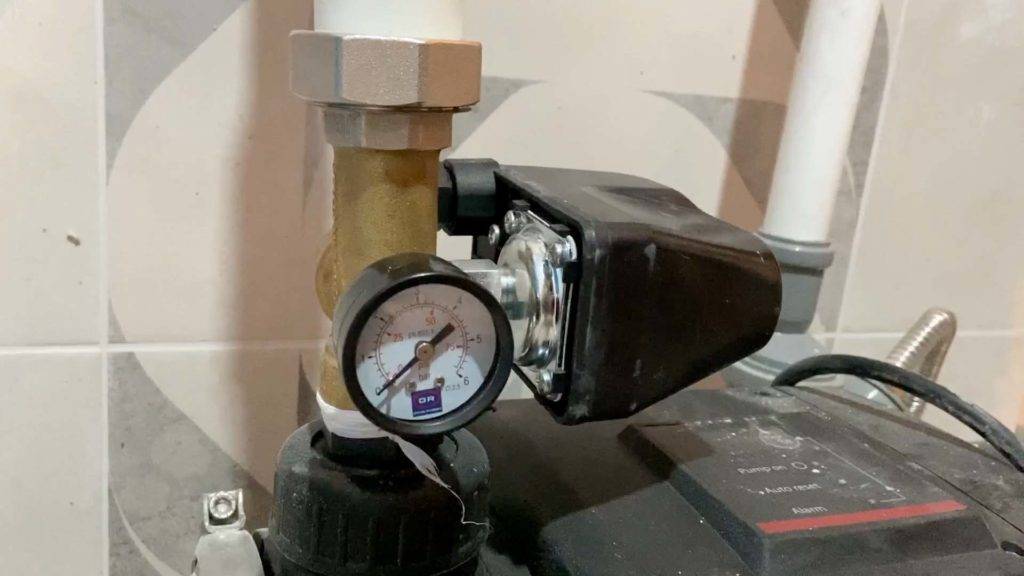

Установите реле давления

Реле давления устанавливается сразу за насосом

Следующая рекомендации связана с работой, непосредственно с самой насосной станцией подачи жидкости. Согласно техническим параметрам агрегат может максимально выдать фиксированное давление. Обычно это 3-5 атмосфер. В нашем случае станция Grudnfos MQ 3-45 выдает 4,5 амтосферы.

Если прокачка воды будет производиться из накопительной ёмкости, давление в трубопроводе составит так же 4,5 атмосферы. В случае забора из основных систем водоснабжения дело обстоит немного иначе. Вода из основного трубопровода подаётся под разным давлением. Если давление в водопроводе подскочит до 3 бар, плюс мощность станции 4,5 бар в итоге получится около 7 бар. Такой показатель в любом случае очень негативно скажется на работе всей системы трубопровода в помещении. Могут повредиться стыковые соединения фитингов, сами трубы и другие важные элементы конструкции.

Чтобы этого не произошло, на выходе насосной станции должен быть установлен реле давления насосной станции. То есть на входе, к примеру, 7 бар, после прохождения через реле давления получится 4 бар (если выставите это значение), что необходимо для нормальной работы всей системы. Устройство самого регулятора предусматривает возможность регулировки давления воды под конкретные условия эксплуатации. В итоге, как только станция нагонит установленные 4 бар, реле даёт команду на выключение насоса.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

  1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
  2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
  3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
  4. Подсоедините станцию к электросети и включите ее.
  5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
  6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

  1. Отключите агрегат и слейте воду из гидроаккумулятора.
  2. Снимите крышку с реле давления.
  3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
  4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
  5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления. В данном случае, давление в системе должно быть выше

Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Ошибки подключения

Чтобы подключение прошло быстро и правильно, вам стоит учесть и избежать ошибок, которые чаще всего допускают при самостоятельном монтаже:

При прокладке трубопровода к дому, необходимо давать небольшой запас длины. Всё дело в том, что стоит учитывать малейшие повороты, изгибы и даже толщину фундамента, через который труба будет заводиться в дом.
Все резьбовые соединения стоит затягивать ключом

Если вы используете уплотнители и закрутите соединения вручную, этого будет недостаточно, поэтому в ходе эксплуатации системы велика вероятность возникновения протечек.
Установке гидроаккумулятора стоит уделить особое внимание. Если давление в гидробаке находится ниже отметки 1,2-1,5 атм., то его необходимо повысить

Для этого можно использовать обычный автомобильный насос.

Видео руководство по подключению насосной станции своими руками:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
