Каркасные дома: современные строительные технологии

Фундамент

Дом, в котором планируется жить круглый год, необходимо утеплить надлежащим образом. В качестве фундамента для каркасно-рамочного дома можно использовать свайный винтовой, столбчатый, или незаглубленный ленточный фундамент. Рассматривая варианты фундаментов, нужно учитывать тип грунта, а также этажность будущего дома. Для одного этажа будет вполне достаточно столбчатого фундамента, даже если почва не слишком плотная. Для сооружения столбчатого фундамента специальным буром делают в почве отверстия диаметром около 20 см и глубиной до метра. В готовые углубления устанавливают обрезки асбестовых труб. Пространство вокруг трубы просыпают мелким щебнем с песком и тщательно утрамбовывают. Внутри трубу заполняют крепким цементным раствором. При этом ждать, пока раствор полностью схватится, не нужно, можно продолжать работу дальше. Довольно большой популярностью пользуется свайный фундамент винтовой, который вполне можно сделать самостоятельно, не обращаясь к профессионалам. Все работы по установке винтового фундамента лучше делать вручную, так как сваи должны быть ввинчены строго перпендикулярно земле, без малейших отклонений. Важный момент: сваю можно ввинчивать в одно место только раз, чтобы не нарушить плотность грунта.

обвязка фундамента

При возведении каркасно-щитового дома используют финскую или канадскую технологии. Но независимо от того, по какой технологии будут проводиться строительные работы, принцип практически одинаковый. За основу служит каркас, который может быть как деревянным, так и металлическим. Но чаще всего при изготовлении каркаса используют древесину. Для обвязки каркаса используются деревянные бруски сечением 15х15, 20х20 и 25х25 см. Перед тем как пускать брус в работу, его необходимо должным образом подготовить – материал должен быть тщательно высушен и обработан антисептиком. Верхнюю часть каждой сваи покрывают мастикой, сверху укладывают несколько слоев рубероида. Обработанный брус устанавливают по периметру основания. Между собой брусья крепят с помощью гвоздей, а к бетонному основанию обвязка прикручивается специальными крепежными винтами. На готовую обвязку укладывают доски, перекрывающие места соединений брусков. На эти доски в дальнейшем будут устанавливаться стойки каркаса. Доску также необходимо тщательно пропитать антисептиком.

Что все это значит для каркасных зданий?

В настоящее время, каркасные стены обычно содержат акустическую древесную изоляцию между шпильками, и изолированные барьеры полости по всему периметру. Таким образом, если установить теплоизоляцию между стойками, а также в полости между двумя блоками стен, можно свести потери тепла к нулю.

Для достижения этой цели может потребоваться качественные изменения в текущей практике строительства каркасников. Если утеплитель для стен каркасного дома будет установлен между полностью обшитыми стенами — это может замедлить ход сборки, поскольку потребуется дополнительное время. Кроме того, довольно сложно обеспечить сухость изоляции и так, чтобы она не смещалась во время остальной части сборки каркасных стен.

Самым простым решением этих проблем является использование обнаженной стены или использование утеплителя только для одной стены. С открытыми (или частично открытыми стенами) изоляция может быть легко установлена после того, как здание будет полностью собрано.

Каркасная технология строительства в России

Первое каркасное здание в России было построено по канадской технологии строительства из сэндвич-панелей. При изготовлении панелей обязательно надо учитывать регион проживания, чтобы точнее рассчитать снеговую, ветровую и температурную нагрузку на несущие конструкции и узлы напряжения. Каркас наполняется теплоизоляционными материалами: эковатой, любыми минеральными ватами, пенопарестирольными, пенополиуритановыми плитами. По российским строительным нормам с наружной стороны постройки делают еще один слой утеплителя. Это связанно с пожаробезопасностью: данный слой является негорючим веществом и обеспечивает дополнительную теплозащиту. Обычно для этих целей используют базальтовые плиты.

Устройство стены каркасного дома

Что нужно знать перед началом строительства каркасного дома:

  • современные технологии позволяют воплотить даже самые смелые архитектурные решения;
  • каркасный дом практически не дает усадки, благодаря этому сразу по окончанию монтажа вы можете приступить к финальной внутренней отделке постройки;
  • каркасный дом очень легок по сравнению с традиционным кирпичным строением, поэтому подойдет любой вид фундамента;
  • все поверхности каркасного дома получаются идеально ровными, что позволяет сэкономить время на дополнительном выравнивании и выполнять облицовку дома любыми материалами;
  • реновация — каркасный дом всегда можно изменить и достроить по своим желаниям и потребностям;
  • по классу огнестойкости каркасный дом относится к деревянным постройкам.

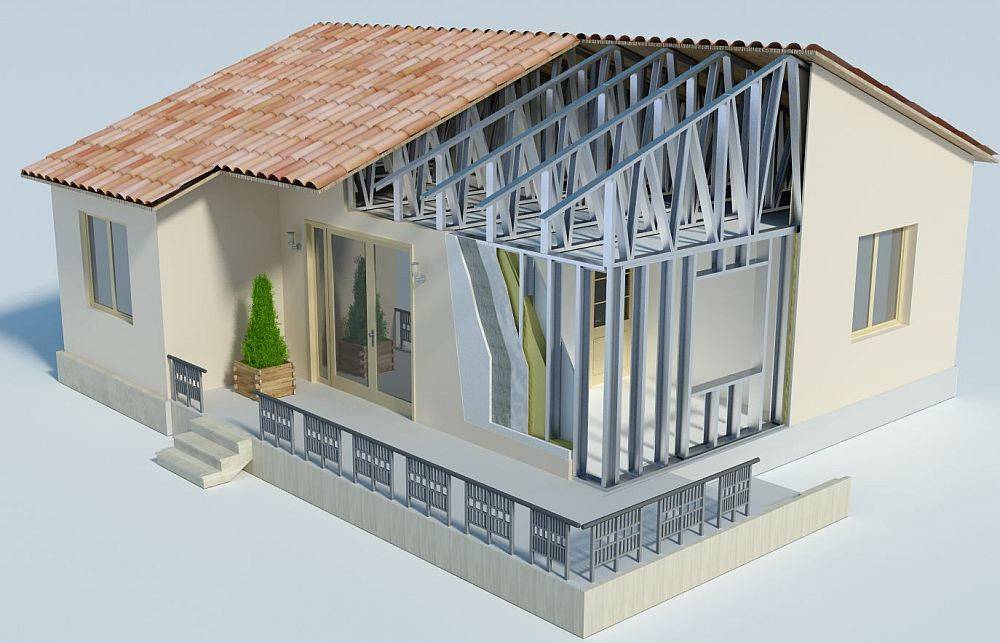

Современный дом с металлическим каркасом

Способы и сроки сборки каркасной постройки:

  1. Фахверковый — по технологии каркасного домостроения собирается деревянная основа, которая затем заполняется более прочным материалом (глина, камни, кирпичи и т.п.).
  2. Каркасно-рамочная сборка — сборка каркаса из бруса или металлопрофиля, между стойками каркаса образуется рамка, которую заполняют утеплителем и закрывают с помощью панелей из фанеры или любого другого подходящего материла. Отличие такого типа сборки в большей гибкости конструкции, что позволяет делать индивидуальные проекты и собрать каркасный дом самому.
  3. Каркасно-щитовой дом — сборка из готовых sip-панелей. Многослойная панель, собираемая в заводских условиях, состоящая из пенополистрола или другого материала, используемого в качестве утеплителя, внутренних брусьев, которые обеспечивают жесткость конструкции, соединение плит между собой и OSB-плит, покрывающих изделие с обеих сторон; иногда в них заранее монтируют двери и окна.

Каркасно-щитовой метод считается самым распространенным в России, такой тип сборки является очень быстрым, так как остается лишь собрать здание на готовом фундаменте из заранее подготовленных частей, такой дом можно смонтировать за 1 день. Сроки изготовления панелей на заводе составляют 2-3 дня, укладка фундамента занимает 2-3 недели, а сборка самого каркасного дома — от 1 до 3 дней.

Щитовой дом, обшитый ОСБ

Строительные панели, заранее изготовленные в заводских условиях с применением специальных технологий, по качеству превосходят панели, собранные непосредственно на месте строительства, что исключает человеческий фактор и ведет к минимизации сроков строительства. Толщина стеновой панели может варьироваться от 100 мм до 300 мм в зависимости от конструкции дома и материалов внешней отделки.

Зарубежный опыт

Многим из нас известны традиционные технологии строительства. Однако наряду с их использованием нашими застройщиками все чаще перенимается зарубежный опыт возведения зданий. Именно поэтому перед тем как будет начато строительство дома, новые технологии строительства, которые порой являются более экономичными и эффективными, должны быть изучены непременно.

Для начала стоит отметить, что индивидуальные дома по своей конструктивной схеме подразделяются на следующие:

– стеновые, в том числе блочные и деревянные, монолитные и панельные;- каркасные, возведенные на основе ПСТК и дерева;

– модульные.

Рассмотрим все эти модификации и применяемые при их возведении современные строительные технологии и материалы подробнее.

Блочные дома

На сегодняшний день частное жилье, как правило, строится из этого материала. Ведь блоки более дешевые по сравнению с деревом и имеют нормативный коэффициент сопротивления теплопередаче.

Для строительства такого типа домов применяют:

– кирпич;- пенобетон;- газобетон;- керамический кирпич/блок;- газосиликат;

– арболит.

Несмотря на то что частными застройщиками еще в больших объемах используется кирпич, все большую популярность приобретают современные строительные блоки. Так, интересным строительным материалом является арболит.

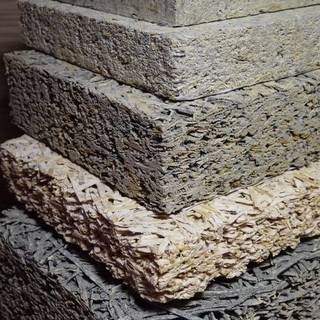

Он на 90 % состоит из щепы дерева. Оставшиеся 10 % – это отвердитель и высокосортный цемент. Физические свойства арболита позволяют сравнивать его с деревом.

Это схожая с природным материалом низкая теплопроводность, хорошая звукоизоляция и обеспечение воздухообмена. Стены из арболита не требуют дополнительного утепления. Их оптимальная толщина при этом составляет 38 см.

Рассматривая новейшие строительные технологии и материалы, стоит упомянуть и о керамическом блоке. В его состав при изготовлении добавляется древесная стружка.

В результате ее постепенного выгорания во время технологического процесса в блоках происходит образование пустот, наполненных воздухом. Он-то и является прекрасным теплоизолятором. Интересно, что этот современный материал способен, в отличие от ячеистых бетонов,накапливать тепло.

Миф 9. Каркасный дом непредставителен на вид

С этим нельзя согласиться. Каркасный дом — это лишь технология возведения. А его внешний вид зависит от отделки и архитектурных качеств проекта. Отделку применяют такую же, как для домов из каменных материалов: штукатурку, покраску, вентилируемый фасад с применением сайдинга, блок-хауса и др. Возможна также облицовка стен кирпичом, а цоколя камнем (стены отделывать камнем все же не рекомендуется). В архитектурном отношении проект каркасного дома не отличается от проектов зданий из каменных материалов, и почти любой из них можно переработать для каркасных конструкций. Таким образом, каркасный дом может иметь вполне представительный вид.

Каркасный дом

Каркасный дом

Каркасный дом

Каркасный дом

Построенные по каркасной технологии дома могут выглядеть современно и представительно.

Почти нет ограничений и в дизайне интерьера: на гипсокартон можно нанести любую финишную отделку, кроме, разве что, тяжелых материалов, таких как камень. Однако у архитектуры каркасных зданий действительно есть особенности. Каркас позволяет без дополнительных конструктивных ухищрений создавать в интерьере большие открытые пространства, устраивать широкие окна, что даже при небольших площадях создает в доме ощущение простора. Представление о малобюджетном облике каркасного строения сложилось в связи с тем, что чаше всего их строят при необходимости сэкономить. Однако в зарубежной практике каркасные дома нередко относят к объектам современной, прогрессивной архитектуры: экологичной, экономичной и легкой.

Резюме: каркасный дом может выглядеть красиво и солидно.

Каркасный дом может выглядеть красиво и солидно

Обшивочные стройматериалы

Разбираясь, из чего делают каркасные жилые дома, также необходимо обратить внимание на обшивочные материалы

Водостойкая фанера

Для обшивки каркасных деревянных построек часто используют специальную водостойкую фанеру. Для ее изготовления используют березовый или хвойный шпон, который склеивают специальными клеевыми средствами.

ОСБ плиты

ОСБ (ориентировано-стружечные плиты) изготавливают из древесных щепок, склеенных между собой специальным клеем.

Технология производства данного стройматериала предполагает склейку щепок верхнего слоя в продольном направлении, а внутреннего слоя в поперечном направлении.

Основное преимущество ОСБ плит – высокая влагостойкость. Поэтому их можно использовать как для внутренней, так и для наружной обшивки здания.

СИП панели

Это самый экономный и наиболее удобный строительный материал для возведения каркасных жилых домов. Расчет необходимого количества СИП панелей для возведения стен здания полностью осуществляется на заводе-изготовителе.

Конструкция СИП панели включает: 2 ОСБ плиты, каркас из калиброванного бруса и утеплитель из пенополистирола. С помощью таких плит сроки строительства домов значительно сокращаются. А жесткость стройматериала позволяет возводить небольшие здания даже без предварительного обустройства каркаса.

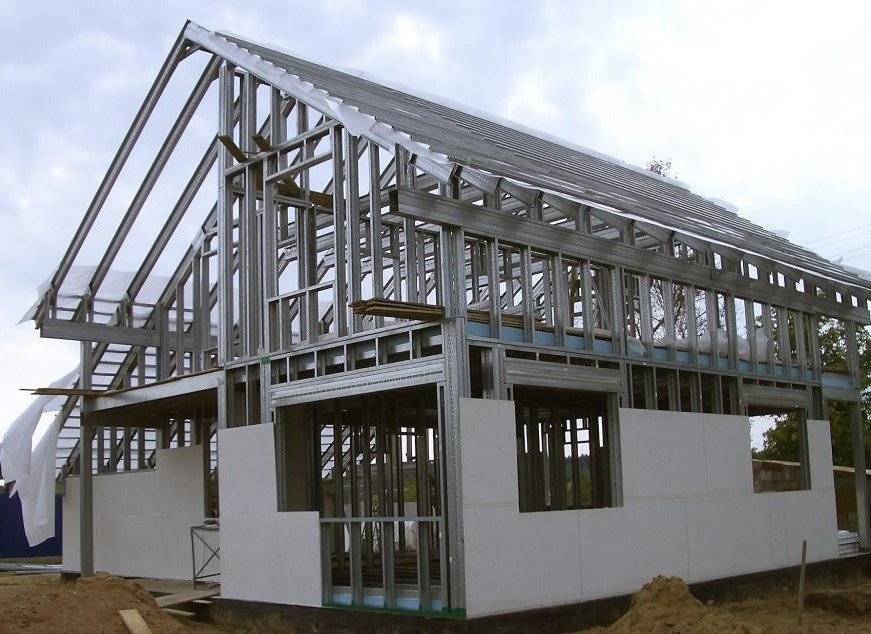

Особенности металлокаркаса

В нашей стране некоторые застройщики до сих пор с недоверием относятся к каркасным строениям. Мы привыкли к тому, что дом должен быть построен «на века» и из массивных материалов, быстровозводимые же строения кажутся слишком ненадежными. Жесткий и прочный металлический каркас в качестве несущей конструкции позволяет перейти на новые технологии строительства, оставаясь при этом верным традициям основательности.

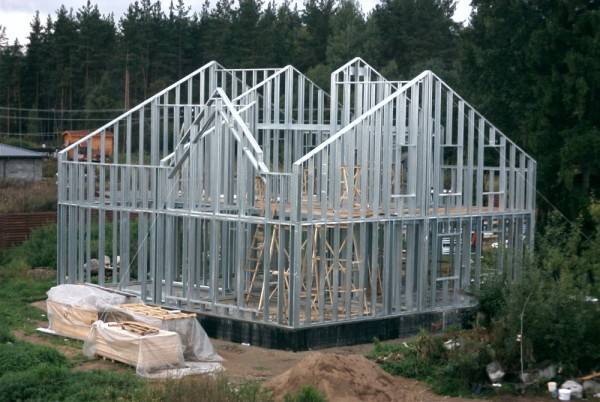

Строительство каркасного дома из легких стальных тонкостенных конструкций (ЛСТК)

Строительство каркасного дома из легких стальных тонкостенных конструкций (ЛСТК)

Готовый каркасный дом, построенный на основе металлокаркаса, внешне не отличается от строений из других материалов.

Металлокаркас также имеет ряд других преимуществ. Так, он выдерживает большие нагрузки, например красивую, но при этом довольно тяжелую натуральную керамическую или цементно-песчаную черепицу. Металл также обеспечивает стабильность геометрии дома (деревянную конструкцию из плохо высушенного и необработанного сырья может повести, а дополнительная подготовка — это траты, которых строительные компании пытаются избежать). Металл также выигрывает в плане пожаробезопаности. Некоторые заказчики боятся, что металлический каркас будет холодным или начнет ржаветь. Но это всего лишь миф — металл закрыт достаточным слоем тепло- и гидроизоляции, чтобы не промерзать и служить на протяжении долгих лет.

Какие материалы, используемые для строительства домов, самые лучшие?

В строительстве домов можно использовать самые разные материалы, благо на современном рынке в них недостатка нет. Но будет ли жизнь в таком доме комфортной и здоровой? Не секрет, что некоторые материалы изготавливаются с применением ядовитых компонентов. Поэтому строительство «здорового» дома начинается с поиска современных экологически чистых материалов.

Грунтоблок.

В его состав входят цемент, торф, зола, опилки и хвоя. Из-за того, что в его состав входит цемент, он устойчив к воздействию влаги. Как вариант, можно использовать нестабилизированные грунтоблоки, которые изготовлены собственно из грунта. Это один из самых лучших материалов для строительства домов, так как он обладает высокой прочностью, малой теплопроводностью, огнеупорностью и низкой стоимостью.

Геокар.

Основой для его состава является торф, переработанный в пасту, а также солома, стружка, опилки. Все составляющие тщательно сушатся и формируются в блоки. В доме из геокара не будет плесени и грызунов. Кроме того, он обладает долговечностью, высокой теплоемкостью и звукоизоляцией.

Керпен.

Говоря о том, какой материал для строительства дома лучше, обязательно стоит рассказать о керпене. Он относится к материалам нового поколения и изготавливается из природного сырья. Экологические свойства керпена сравнимы с обычным стеклом. Материал обладает морозостойкостью, долговечностью, влагостойкостью и устойчив к перепадам атмосферного давления. Если вы хотите иметь по-настоящему экологически чистый дом, используйте природные материалы. Нет, вам не предлагается строить шалаш из камыша или соломы, хотя в состав многих материалов они и входят. Остановите свой выбор на ракушечнике, меле, известняке, дереве или самане. Кроме того, в строительстве с успехом применяются бут или булыжный камень.

Розовый артикский туф.

Этот ультра-современный материал для строительства домов еще не получил широкого распространения. Между тем он долговечен и морозоустойчив. Используют туф только для строительства малоэтажных зданий.

Глиняный обжиговой кирпич.

При выборе материала для строительства дома нельзя забывать про глиняный обжиговый кирпич. Это современный собрат обычного кирпича, но по своим свойствам он больше подходит человеку. Обладает хорошей теплоемкостью, теплопроводностью, прочностью, водостойкостью и огнеупорностью.

Зидарит.

Зидарит применяется в каркасно-монолитном строительстве в качестве опалубки. В состав этого одного из лучших материалов для строительства частного дома входят древесина (89%), цемент (10%), вода и жидкое стекло (1%).

Фибролит.

Как и зидарит, фибролит используется в монолитном строительстве в качестве опалубки для создания перекрытий, перегородок и внутренней отделки. Этот современный материал для строительства частных домов. Состоит из заполнителя, затворителя и вяжущего компонента. Основными преимуществами фибролита можно назвать огнестойкость, звукоизоляцию и, конечно, экологическую чистоту материала.

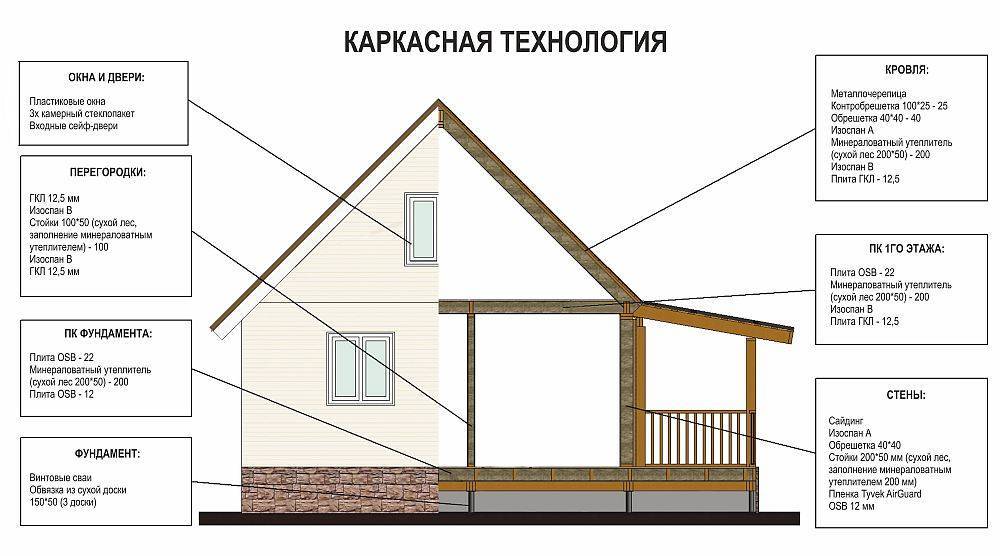

Конструкция каркасного дома

Строительство дома по каркасной технологии во многом похоже на сборку конструктора. Что входит в этот «конструктор» и как его правильно собрать?

Основные узлы каркасного дома

От того, насколько грамотно рассчитаны и выполнены узлы каркасного дома, зависит его надежность и прочность. Если узлы каркаса соответствуют СНиП, то дом выдержит любую снеговую и ветровую нагрузку, прослужит много лет при надлежащей эксплуатации. Узлы делятся на конструктивные и вспомогательные.

Конструктивные узлы:

  • крепления обвязок;
  • места врезки укосин;
  • силовые элементы дверных и оконных проемов;
  • узлы перекрытий;
  • каркас кровли.

Каркасный дом собирается при помощи гвоздей, обвязка крепится к фундаменту анкерами. В местах соединения лаг, углах между стенами, дверных и оконных проемах необходимо точно придерживаться технологии, так как устранить недостатки после завершения строительства не всегда возможно.

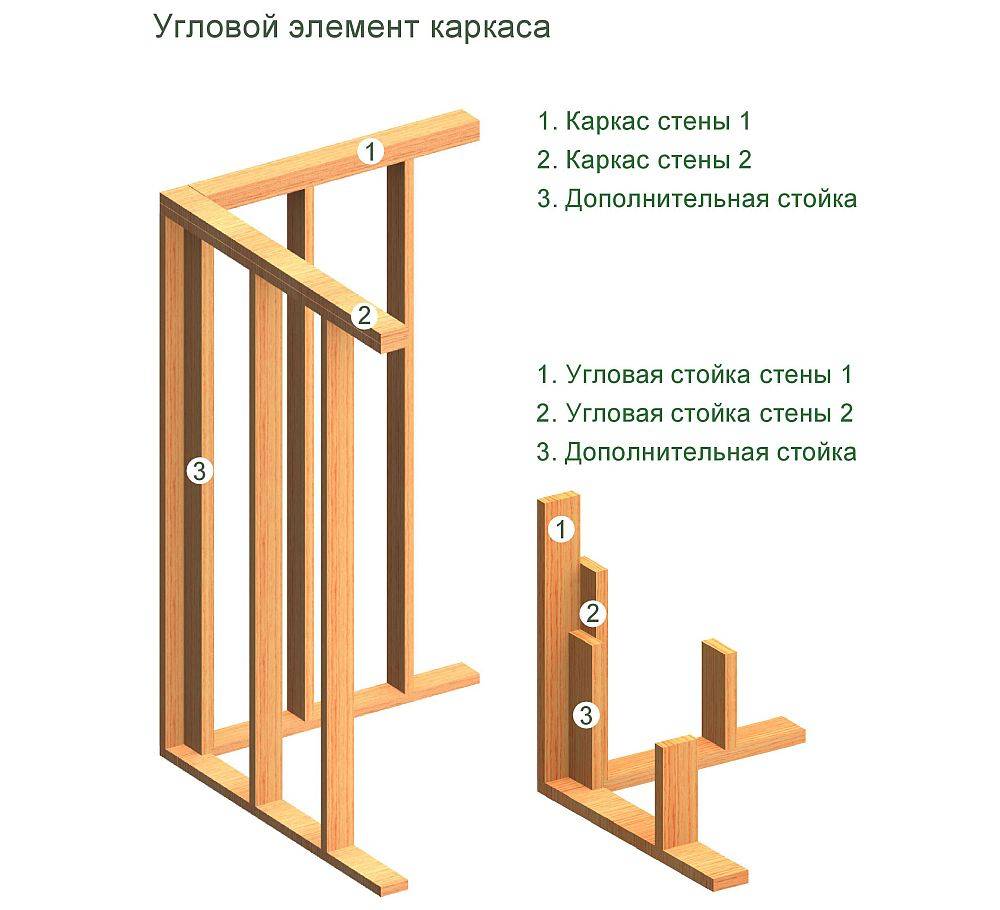

Угол строения

Правильное соединение элементов обвязки и крепление угловых стоек важно для обеспечения прочности и предупреждения мостиков холода. Для нижней обвязки используют брус, соединенный «в полдерева»

Для фиксации стоек устанавливают укосины. При установке вертикальных стоек обязательно проверяют значения углов.

Фундамент

Технология каркасного дома позволяет использовать недорогой фундамент – мелкозаглубленный ленточный или столбчатый. Однако выбор типа и устройства фундамента зависит не только от проекта дома, но и от климатической зоны, уровня грунтовых вод, глубины промерзания, рельефа, типа грунта.

Пучинистые грунты расширяются и вспучиваются при промерзании, слабые — «сдвигаются» при сильном давлении. Перед началом строительства следует взять пробы грунта, чтобы выяснить, может ли он служить основанием для фундамента. Сыпучие грунты укрепляют или частично снимают.

Сооружение фундамента начинают с основания — площадку выравнивают, очищают от дерна, затем роют траншеи или готовят подушку из щебня, в зависимости от грунта.

Пучинистые грунты встречаются во всех регионах средней полосы России. Влага, находящаяся в почве, замерзает, грунт увеличивается в объеме и «выталкивает» опоры. В этом случае фундамент должен быть ниже уровня промерзания или располагаться ближе к поверхности — мелкозаглубленный тип.

Еще одна проблема — сезонность. Заливку бетона делают при плюсовой температуре, но строители работают и зимой, причем в это время клиентам обычно предлагаются скидки. Чтобы не зависеть от времени года, выбирают свайно-винтовой фундамент. В почву ввинчивают полые сваи и заливают полости бетоном. Достоинство способа в том, что воздух свободно циркулирует в цокольной части, это предохраняет дерево от гниения.

Если выбор пал на свайно-винтовой фундамент, рекомендуется делать пробное «ввинчивание», чтобы выяснить, где начинается твердый грунт, на какую глубину устанавливать сваи.

Плитный фундамент — надежный, но дорогостоящий, требующий больше времени, поэтому массово его не используют.

Виды каркаса: дерево или металл

Традиционно каркас делают из дерева: брус 100х100 мм и обрезная доска. Если планируется мансардный этаж, то для увеличения прочности конструкции толщина бруса увеличивается.

Использование каркаса из оцинкованного не подверженного коррозии металлического термопрофиля увеличивает срок эксплуатации дома. Перфорационные отверстия делают профиль легким, поэтому у строения малый вес, но каркасу не страшны гниение и пожары. Основная сложность в работе с термопрофилем — герметизация, если не соблюдены правила строительства, будут лишние теплопотери.

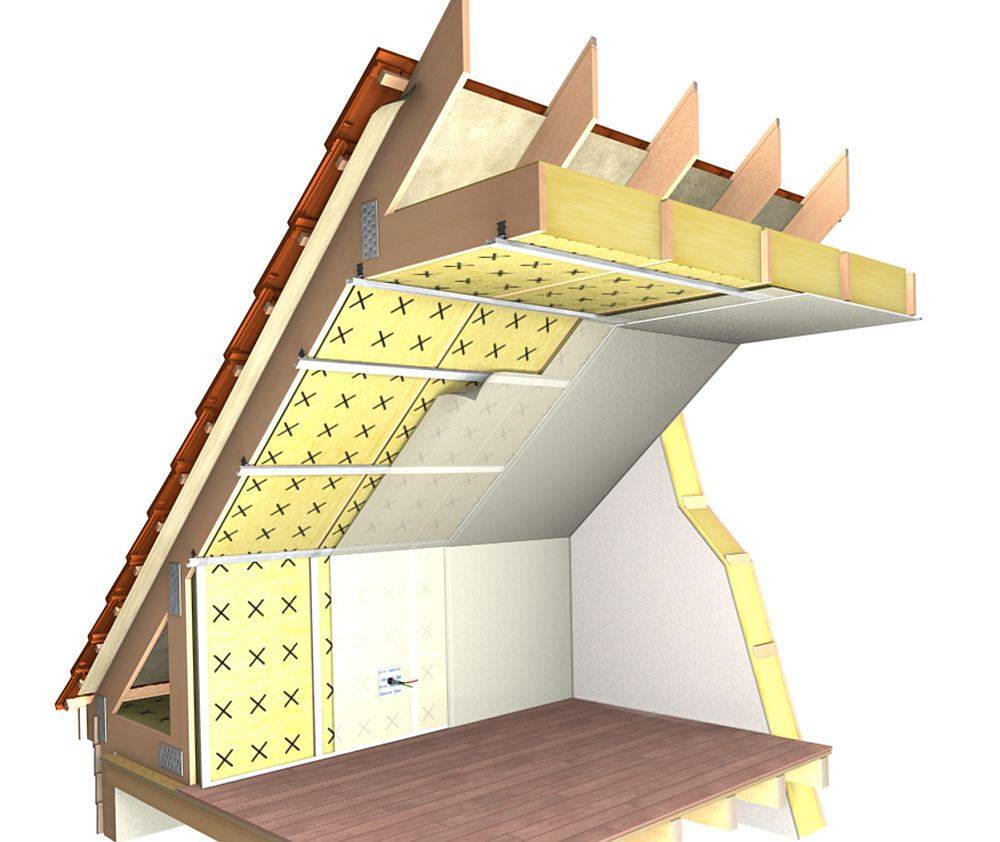

Крыша и кровельные материалы

Конструкция крыши проектируется с учетом снеговой и ветровой нагрузки, а выбор кровельных материалов зависит от бюджета заказчика, уклона кровли, допустимой нагрузки.

Основные виды крыш:

  • двускатная;
  • вальмовая;
  • мансардная.

Популярные кровельные материалы:

  • асбоцементный шифер;
  • листовая сталь;
  • металлочерепица;
  • ондулин (битумный шифер).

Теплоэффективность полистирольных блоков

В настоящее время хорошей альтернативой железобетонным конструкциям выступают теплоэффективные блоки, позволяющие значительно сократить сроки строительства. В данном строительном материале совместили все самое лучшее для создания технологичного материала каменного дома, что позволяет смело заявить, что он лучше тех же пено-газоблоков или кирпича.

Теплоэффективный блок представляет собой соединение поризованного керамзито-бетона являющегося несущим слоем и прослойка эффективного полистирола (утеплителя) плюс наружно защитно-декоративный слой в виде декорированного бетона. Текстура, цвет и рисунок последнего может быть различным. Связка между этими слоями происходит за чёт использования стержней из стеклопластика, базальта или метало-пластика.

Сопротивление теплопередачи

В таблице приведённое сопротивление теплопередачи для различных материалов. Тепло-блок имея в своём пироге пенополистирола XPS типа допускает к использованию материала во многих регионах России из-за достаточного сопротивления теплопередачи.

Тип материалаБетонКирпичКерамзито-бетонПенобетонБрусТеплоблок
Показатели4.5 м2.3 м1.01 м0.6 м0.52 м0.30 м

Сопротивление теплопередачи для различных материалов

Использование теплоэффективных блоков в строительстве дает производителям значительные коммерческие выгоды.

Каркасные дома

На сегодняшний день благодаря простоте возведения, прекрасным теплотехническим свойствам и минимальной себестоимости каркасное домостроение является самым экономически выгодным и перспективным видом строительства.

К каркасным домам относятся:

  • дома, построенные по каркасным технологиям;
  • каркасно-панельные дома

Дома, построенные по каркасным технологиям

Каркас из досок

К собственно каркасным технологиям относятся:

  • каркас из досок (дом системы «Платформа);
  • каркас из бруса (рамно-каркасная или каркасно-рамочная технологии)

Основой дома, построенного по каркасной технологии, является каркас – конструкция, состоящая из вертикальных и горизонтальных несущих элементов. Причем, этими несущими элементами могут быть как калиброванные доски толщиной 40 или 50мм (каркас из досок), так и клееные брусья сечением 150х150 или 200х200мм (каркас из бруса).

Собирается деревянный каркас на стройплощадке, на том месте, где будет стоять будущий дом, на предварительно подготовленном фундаменте.

После монтажа каркаса стен их утепляют (базальтовой или минеральной ватой, плитами пенополистирола), монтируют гидро- и парозащиту, производят наружную и внутреннюю отделку стен (сайдингом, блок-хаусом, деревянной вагонкой, имитацией бруса).  Подобным образом крепят и элементы крыши.

Каркасно-панельные дома

Каркасно-панельный дом

К домам, построенным по каркасно-панельной технологии, относятся щитовые дома заводского изготовления (у нас они получили название «каркасно-щитовые» дома).

Каркасно-щитовые дома в экономическом плане — самый выгодный вариант деревянного дома. Основой такого дома является каркас – конструкция, состоящая из вертикальных и горизонтальных несущих элементов. Каркас выполняется из брусьев цельной либо клеевой древесины, обработанной специальными защитными составами  от гниения и поражения грибком.

Большая часть работы, а именно: изготовление каркаса, его утепление, отделка, установка гидро- и пароизоляции  выполняется на заводе-производителе. Благодаря этому достигается высокая точность подгонки древесины, значительно увеличивается срок эксплуатации дома.

Готовые элементы дома собираются на строительной площадке. После этого производится внешняя и внутренняя отделка дома. Такие дома защищены от гниения и поражения грибком, поскольку детали домов еще на заводе-изготовителе обрабатываются специальными защитными составами.

Таким образом, благодаря современным строительным технологиям, максимально использующим такие уникальные качества древесины, как:  эстетическая привлекательность, экологическая безопасность, долговечность, удобство в работе,  деревянное домостроение занимает одно из лидирующих положений на современном строительном рынке.
