Как вывести трубу через крышу из ондулина

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома – канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

  1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
  2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.
  4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.

Монтируют металлическую насадную конструкцию поэтапно:

  1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
  2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
  3. Соединяют оба колена.
  4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.

Особенность сооружения:

  1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
  2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
  3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

  • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
  • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
  • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

Изоляция перекрытий

Существует определенный порядок, как изолировать трубу дымохода в перекрытии:

  1. В перекрытиях и крыше делают отверстия для прокладки дымоотводящей конструкции так, чтобы от их края до стенок труб оставалось расстояние не меньше 25 -35 сантиметров (прочитайте: «Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов»).
  2. Края отверстий покрывают металлическими или асбестоцементными листами или обустраивают термоизолирующий короб.
  3. Пространство около труб плотно заполняют теплоизоляционной ватой.
  4. Расположенные недалеко от проходов дымохода конструкции из дерева покрывают специальными – антипиреновыми составами.

Разобравшись с тем, как теплоизолировать и чем обернуть трубу в бане или доме, можно без особых трудозатрат выполнить данную работу.

Но даже качественно изолированный дымоход следует эксплуатировать правильно:

  • производить очистку от сажи не меньше 3 раз на протяжении года;
  • своевременно убирать из печки золу;
  • не сжигать в агрегате посторонние предметы и материалы.

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Как правильно вывести печную трубу через крышу бани покрытую ондулином

Для чего нужна дымоходная труба

Традиционным материалом, применяемым для топки печи бани, является древесина. При его горении образуются газы опасные дл человека. Их при горении необходимо отводить. Для этого дымоходная труба и необходима.

В чем трудность проведения трубы через кровлю из ондулина

Казалось бы – что такого провести трубу через кровлю?! Ан нет! Проблемы есть. Причиной всех проблем возникающих при выводе дымохода через кровлю из ондулина является состав кровельного пирога. Большинство видов теплоизоляции делаются из синтетики, а гидро – и пароизоляции – и вовсе полимерные пленки. Очевидно, что все они являются горючими материалами.

Как правило, каркас крыши и перекрытия потолка в банях изготавливают из древесины, которая тоже является горючим материалом.

Между тем соответствующий СНиП запрещает располагать легковоспламеняющиеся элементы кровли ближе 130 мм в свету от кирпичных, бетонных, или керамических в теплоизоляции труб. Для труб без теплоизоляции расстояние еще больше – 250 мм. Если учесть что это расстояние необходимо выдержать со всех сторон трубы получается очень немаленькая дырка в кровле.

Наличие такого большого отверстия в кровле может привести к попаданию влаги на утеплитель, как из атмосферы, так и из помещения бани. Кроме того проблемным становится организация вентиляции подкровельного пространства.

Как решить проблему

Есть два способа свести проблемы, возникающие при выводе трубы через кровлю из ондулина к минимуму, а то и вовсе их избежать.

Первый способ заключается в устройстве вокруг дымохода собственной стропильной системы.

Имеющийся между трубой и этой системой зазор необходимо забить любым негорючим изоляционным материалом ( например, базальтовой минватой).

При этом способе дымоходная труба как бы помещается в изолированный канал. Вокруг созданной для трубы стропильной системы слои паро – и гидроизоляции подворачиваются и крепятся скобами или гвоздями. Для надежности стоит загерметизировать стыки уплотнительными лентами. Компания Ондулин выпускает высококачественные ленты Ондуфреш.

Для того чтобы избежать нарушения циркуляции воздуха под кровлей необходимо выше и ниже места выхода трубы установить необходимые вентдетали.

Второй способ заключается в установке на крышу специальных металлических комплектов производящихся серийно. Однако тут есть ряд ограничений:

1.Стальные трубы для печей могут использоваться в том случае, если температура выходящих газов не превышает 500 градусов по Цельсию.

2. Использование металлических труб для печей которые топят углем запрещено.

3. Печные трубы должны быть оборудованы искроуловителями.

Совет. Не крепите трубу к конструкциям крыши жестко. Любые деформации крыши могут разрушить трубу.

Технические решения как вывести печную трубу через крышу бани, покрытую ондулином есть. Осталось выбрать подходящее Вам.

Оформление примыкания кровли к печной трубе

1. Вокруг трубы смонтируйте дополнительную обрешетку для крепления доборных элементов. Ширина обрешетки у задней и боковых стенок трубы должна быть не менее 15 см, у передней стенки – 25 см.

2. Примыкание к передней стенке трубы оформляется покрывающим фартуком Ондулин. Обрежьте фартук таким образом, чтобы ширина вертикальной полки была равна ширине дымохода, а горизонтальная (волнистая) полка имела запас по 1 волне с каждой стороны.

Уложите фартук на кровлю вплотную к трубе и прибейте к обрешетке по каждой волне кроме крайних.

Примыкание фартука к углам трубы загерметизируйте лентой Ондуфлеш-Супер.

3. Примыкания кровли к боковым стенкам трубы оформляются фартуками бокового примыкания. Обрежьте вертикальную полку фартука таким образом, чтобы ее ширина была равна ширине боковой стенки трубы.

Уложите фартук бокового примыкания поверх крайней волны покрывающего фартука и прибейте к обрешетке 3-4 гвоздями.

4. Стык кровли и задней стенки печной трубы герметизируется лентой Ондуфлеш-Супер. Отрежьте кусок ленты по ширине стенки с запасом на 2 волны с каждой стороны, уложите на стык и плотно прижмите к трубе и ондулину.

Получившиеся клапаны заведите на боковые стенки и загерметизируйте примыкание фартука на углах трубы.

5. Загерметизируйте примыкание покрывающего фартука к передней стенке трубы. Отрежьте кусок ленты Ондуфлеш-Супер шириной 10-15 см с запасом по длине 2 волны на каждую сторону, уложите на примыкание и плотно прижмите к передней стенке трубы и покрывающему фартуку.

Получившиеся клапаны заведите на боковые стенки под фартуки бокового примыкания.

6. По периметру трубы прижмите верх фартуков бокового примыкания и ленту Ондуфлеш-Супер металлическими планками. Планки устанавливаются немного ниже линии отгиба фартуков примыкания и крепятся к трубе саморезами.

Немного отогните фартуки по линии сгиба, зазоры между фартуками и стенками трубы заполните полиуретановым герметиком.

7. Поверх ленты Ондуфлеш-Супер, лежащей на кровле за задней стенкой трубы, установите и прибейте к обрешетке дополнительный лист ондулина.

Выполнив герметизацию примыкания кровли трубы по предложенной технологии, Вы надежно защитите крышу от протечек даже при значительных изменениях линейных размеров конструкций.

После оформления трубы можно продолжить ремонт крыши – настелить оставшуюся кровлю, установить щипцы и конек.

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

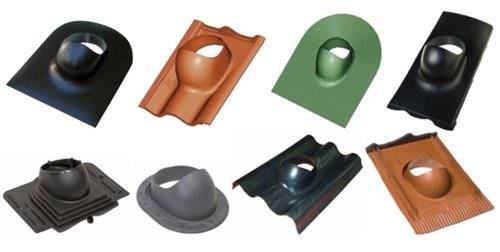

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

  • Удобный узел примыкания;
  • На коньке зимой не скапливается снег;
  • При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

  • 15 см для кирпичных и бетонных труб;
  • 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

  • С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
  • Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Разновидности вентиляционных труб

Если вы выбрали материал для кровли, то труба вентиляционная может быть нескольких вариантов:

  • Выход вытяжной изолированный. Обычно его можно встретить на строительных объектах, которые уже имеют систему вентиляции. Ее могут создать под кухонную вытяжку или для помещений санузлов. Одним из главных достоинств такого устройства является выведение воздуха из жилого в подкровельное пространство. Стоит отметить, что при этих процессах не происходит накапливание на стенках отложений жира или пыли. Также не создают дискомфорта неприятные запахи. Конец вентиляционной трубы одевают в специальный колпак-дефлектор. Именно с его помощью усиливается защита здания от атмосферных осадков путем усиленной тяги.
  • Выход вентиляции не изолированного типа. Если в здании имеется санузел, то наличие такого устройства обязательно. Но, к всеобщему удивлению, большинство жильцов начинают задумываться над этим только тогда, когда проблемы уже «стучат им в дверь». Представьте, что в канализации происходит постоянное накапливание газов, которые являются продуктами реакций расщепления органических веществ. Когда вы пользуетесь системой слива, то из-за этого в ней меняется показатель давления. Если же вентиляция присутствует, то его значение нормализуется. При отсутствии появляются лишние неприятные запахи, которые начинают разрушать ваш комфорт и уют.
  • Выход изолированного типа. Такое устройство имеет много общего с предыдущим вариантом вентиляции. Отличие заключается в специальной изоляции трубы, которая основывается на полиуретане и пластиковом кожухе, диаметром примерно 16 см. Такое решение с утеплительными элементами снижает количество конденсата на поверхности деталей вентиляционной системы. Благодаря такой конструкции удается избежать замерзания воды на выходе труб.

Обустраиваем зону примыкания для дымохода

Существует несколько правил, которых нужно придерживаться, когда речь идет о работах с дымоходной или печной трубой. Вот эти правила:

  • дымоход устанавливается ближе к коньку кровли;
  • важна высота трубы. Она должна возвышаться над коньком;
  • запрещается примыкание к трубе оконной конструкции мансардного помещения;
  • делать на кровле защитные экраны для трубы лучше из не слишком жестких материалов;
  • обустройство прохода трубы зависит от материала, используемого для дымохода.

Пожарной безопасности при выведении дымоходной трубы, уделяется особое внимание. Хоть источник огня находится низко в печи, продукты горения нагревают дымоход до внушительной температуры

В таком случае используются сэндвич трубы через ондулин. Их корпус можно увидеть на этом фото.

Это как термос, который удерживает во внутренней части горячую жидкость, при этом оставаясь холодным с внешней части. Таким образом. дымоход не нанесет вред ондулину. Что касается дымоходов из кирпича или другого материала, то они укрываются в защитный металлический кожух со слоем термоизоляции. Тогда наружная оболочка будет нагреваться не больше 30–40 градусов.

Совет! Не стоит забывать о правилах безопасности. Работы выполняются на крыше, любое неверное движение может привести к пагубным последствиям.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

  1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
  2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
  3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
  4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
  5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

  1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
  2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
  3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
  4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Особенности вывода трубы через ондулин

Есть некоторые правила, которых стоит придерживаться. Они связаны со свойствами материала. Профессионалы знают, что жилое здание требует выведения через кровлю нескольких труб. Это и печная труба, вентиляционный проход через крышу из ондулина, которые имеют соответствующий вес. При работе учитывается следующее:

ондулин, в отличие от шифера, боится огня, поэтому его нужно защитить от повышенной температуры от дымоходной трубы и искр, вылетающих из нее;
так как материал имеет среднюю механическую прочность, то важно создать полноценные опоры для краев. Если этого не сделать, он может деформироваться;
высокая температура от дымохода может размягчать материал, он теряет свою прочность.. Это нужно знать, прежде чем приступать к работе

Давайте рассмотрим два вида работ, это выведение вентиляционной трубы через ондулин и выведение печной трубы

Это нужно знать, прежде чем приступать к работе. Давайте рассмотрим два вида работ, это выведение вентиляционной трубы через ондулин и выведение печной трубы.

Шиферная крыша: вывод системы

Перед тем как выводить трубу, необходимо изучить технические особенности материла, из которого выполнена кровля. Ондулин входит в список кровельного материала, который используется для обустройства малоэтажных зданий. Вывод дымохода через кровлю из ондулина предполагает некоторые особенности при выполнении монтажных работ.

  • При выборе места, проход трубы через кровлю из ондулина лучше всего выполнять вблизи конька. Требуется перед монтажом обеспечить необходимый по высоте выступ над верхом конька, с обеспечением минимального воздействия неблагоприятных факторов. Это же условие является оптимальным в предупреждении скапливания влаги и других элементов в районе конструкции.
  • Проход через крышу для дымохода выполняется в отдаленности от места расположения мансардных окон.
  • Проход трубы через кровлю не выполняется в месте стыков скатов, так как это приведет к скапливанию снега в месте примыкания.
  • Крепеж конструкции не должен выполняться жестко, во избежание нарушения системы отвода дыма в случае разрушения кровельного материала.

Также учитывается материал, из которого она будет изготовлена. Проход дымохода через крышу выполняется с условием использования в конструкции кровельного пирога. Перед тем как установить дымоход через крышу из ондулина, необходимо подготовить дополнительную конструкцию в виде короба для обеспечения пожаробезопасности всего здания. Необходимо дополнительно выполнить следующие мероприятия:

  • Установка стропильных «ног» по обеим сторонам трубы дымохода.
  • С помощью поперечных балок закрепляют трубу дымохода в нижней и верхней точках, с учетом толщины стропильных «ног».

Во всем остальном технология проведения прохода и устройство дымохода выполняется по стандартам, которые используются при выполнении подобных работ.

Возвращаясь к вопросу как заделать стык с кровельным материалом, в качестве которого используется шиферные листы, уместным будет использование готового проходника, обеспечивающий максимальное качество герметизации. Во всех остальных вопросах касающихся организации монтажных работ по строительству устройства на шиферной кровле они мало в чем отличаются от вариантов укладки с другими видами крыш.

Предлагаем ознакомиться Баня из металлокаркаса своими руками

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
