Освещение участка возле дома, дачи

Технические требования

Еще до начала работ необходимо четко себе представлять порядок и объемы работ, а без знания технических требований это невозможно. Вот как сделать правильно:

На наружное освещение дома или дачи выделить отдельную линию электропитания, на которую установить защитный автомат и УЗО. При необходимости можно их сделать несколько

Целесообразно разделять виды освещения с разной важности и с разными режимами работы. Например, охранное освещение (калитка, забор, освещение хозпостроек) и декоративное — подсветка для красоты.
Прокладывать кабели можно по воздуху или под землей

Воздушная прокладка проще осуществляется, но не защищена от вандализма. Прокладка кабеля в земле — более трудоемкая и дорогостоящая, но и более надежная. При выборе подземной укладки, силовой кабель закапывают на глубину 70-80 см, под твердым покрытием (под дорожками, например) уложить можно на глубине 30-35 см.

Для уличного освещения частного дома обычно делают отдельный щиток

Для уличного освещения дома и двора лучше использовать специальные кабели с двойной изоляцией из светостабилизированной резины или ПВХ. В земле можно использовать бронированный.
Используйте надежные способы соединения проводов, при необходимости тщательно их изолируйте. Возможно, стоит использовать двойную изоляцию. Например, изолента, а сверху — термоусадочная трубка или две темоусадочные трубки. Во втором случае сначала надевают одну трубку, прогревают ее затем натягивают вторую (скорее всего она нужна будет большего диаметра).

Это самые основные моменты, которые обойти нельзя. Только так уличное освещение своими руками будет правильным и работоспособным. И еще совет: не надейтесь на свою память, составьте подробный план прокладки кабелей, с привязкой к местности, крупным строениям и т.п. Чем больше информации сохранится, тем проще будет разобраться при возникновении проблем.

В городах

Наружное освещение (НО) в городах выполняет сразу несколько функций. Помимо качественной и безопасной работы, оно призвано украшать облик города вечером. Для этого используется декоративное уличное освещение. НО совмещает в себе разные виды осветительных установок. Это освещение проезжей части и тротуаров, подсветка дорожных знаков, витрин, реклам, архитектурная подсветка домов, праздничное освещение и так далее. Все эти элементы уличного декоративного освещения должны гармонировать между собой внешне и быть технически согласованными.

Нормы

В ночное время, когда интенсивность движения меньше, освещённость может быть снижена, но только до определённых пределов. Некоторые светильники могут быть выключены, но не те, что стоят подряд. Поэтому часто прокладывают разные распределительные линии для вечернего и ночного освещения. К линии вечернего освещения подключают праздничную светодиодную подсветку уличного освещения и архитектурную подсветку. Но её мощность должна быть до 2 кВт на фазу. Все эти данные учитываются в графике включения света.

Электроэнергия для НО улиц и тротуаров поступает из трансформаторов для питания сети общего пользования.

При этом линии освещения подключают так, чтобы нагрузка на фазы трансформаторов была равномерной. А для освещения территорий разных учреждений (школ, больниц и так далее) используется энергия от вводных устройств зданий или от подстанций.

К сети уличного освещения обычно не подключают световые установки витрин и рекламы.

Проектирование

Нормы для проектирования уличного освещения в городах содержатся в инструкции СН541-82. В ней описаны типовые решения с указанием на тип ламп, которые могут быть использованы, высоту опор, тип провода и интервал между светильниками. Кабель для уличного освещения должен быть изолированный, стандарта СИП. Также в данной инструкции описаны универсальные схемы проектирования НО улиц. Эти схемы отличаются в зависимости от площади улиц и их назначения. Например, для небольшой улицы установка уличного освещения может проходить по составу схемы одностороннего расположения светильников, а для широкой улицы с большим потоком людей может браться за основу двухрядная схема в шахматном порядке.

Расположение светильников

Светильники для освещения городских территорий могут располагаться по-разному:

  • на отдельных опорах из стали, алюминия или железобетона;
  • в виде фонарей венчающего типа или на консоли;
  • крепиться к зданию с помощью кронштейна;
  • подвешиваться на струнах.

Оптимальный вид опоры выбирают в зависимости от места установки светильника и его характеристик: веса и мощности. Например, для освещения дорог, используется уличное освещение на столбах, а для подсветки аллеи в парке достаточно фонарей с плафоном на консоли.

Обслуживание

Финансирование уличного освещения, за исключением светильников на фасадах дома и на подъездах, осуществляется органами местного самоуправления. А техническое обеспечение: монтаж уличного освещения, его ремонт — прерогатива органов районного управления, горсвета. Следующая инстанция — муниципалитет. Если речь идёт о поломке освещения на доме, то ремонт выполняет тот, кто обслуживает этот дом, чаще всего это ЖЭК.

Проводка кабеля под землей

Проведение питающих линий при монтажных работах возможно проведением воздушной линии (ВЛ) по осветительным столбам или прокладкой кабельной линии (КЛ) под землей. Для реализации последнего варианта необходимо провести ряд мероприятий:

  1. на участке размечается место прокладки кабеля согласно разработанной схеме, на которой отмечено место установки всех светильников и распределительного щита (РЩ-0,4 кВ).
  2. Раскопка траншеи глубиной 0,8 м. Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).
  3. Устройство песчаной подушки (подсыпки) высотой 0,1 – 0,15 м.
  4. Укладка защитной полиэтиленовой (ПНД) трубы в местах пересечения с въездом во двор, гараж, канализацией, канавами и другими коммуникациями (п.2.3.99 ПУЭ 7). А также в местах выхода кабельной линии к светильникам или розеткам. В некоторых случаях возможна укладка трубы по всей длине кабеля.
  5. Прокладка кабеля на глубине 0,7 м (п.2.3.84 ПУЭ 7). При прокладке кабельной линии через трубу используется трос для его вытягивания. В местах вывода кабеля необходимо оставить не менее 30 см для удобства его подключения.
  6. Засыпка кабельной линии слоем песка толщиной 0,1 – 0,15 м.
  7. Присыпка кабеля слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
  8. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. Требуется для защиты кабеля от механических повреждений.

Схема разреза котлована

Выбор кабеля для наружного освещения

Для соблюдения эксплуатационных характеристик и безопасного проведения монтажных работ важно правильно выбрать тип кабельной линии. Буквенная маркировка марки кабельной линии характеризует:

Маркировка кабеля

В качестве материала токопроводящих жил, т.е. провода через который непосредственно проходит электрический ток, выбирают алюминий (А) или медь (не имеет буквенного обозначения). Рассматривая свойства электропроводимости, медь занимает первое место, второе – алюминий.

Следующий показатель это материал, из которого изготавливают изоляцию кабеля. Распространение получил полиэтилен, поливинилхлорид (ПВХ), бумажная изоляция.

Рабочее напряжение это максимальное значение напряжения в питающей сети, при котором может эксплуатироваться кабель.

Количество жил в кабеле зависит от его задачи и может быть от 1 до 5.

Один из важных показателей это сечение кабеля. Оно зависит от рабочей нагрузки, номинального рабочего напряжения и значения длительно допустимого тока. Зная основные эксплуатационные характеристики и правила (ПУЭ 7 глава 1.3), можно выбрать необходимое сечение.

Таблица выбора сечения кабельной линии

Обозначение климатических условий эксплуатации характеризует климатическую зону, в которой эксплуатируется кабельная линия и её особенности (ГОСТ 15510-69).

Как правило, расчет марки кабеля проводится инженером на этапе проектирования и указывается в спецификации проектной документации.

Соединение проводов клеммами

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для соединения проводов. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Существующие требования к клеммам:

  • информация о допустимом напряжении;
  • информация о сечении жилы;
  • повышенная термоустойчивость;
  • надежная фиксация жилы провода;
  • устойчивость к коррозии.

Клеммы бывают: ножевыми, пружинными и винтовыми.

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное соединение проводников.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу провода.

Освещаем фасад или крыльцо?

Начинать обустройство наружного освещения лучше всего с самого дома. Чтобы в темное время суток без проблем попасть в свое жилище, необходим свет, позволяющий разглядеть входную дверь, крыльцо и площадку перед домом.

В частных домах используют освещение фасада. Варианты:

  • заливающая подсветка, она создаёт равномерное освещение стен фасада;
  • акцентная подсветка для выделения декоративных элементов фасада и визуального устранения недостатков;
  • контурное освещение с помощью светодиодных трубок, позволяющее подчеркнуть контуры дома (такой приём часто используют для праздничного оформления);
  • фоновое освещение, когда светильники устанавливаются недалеко от земли и создают гармоничную игру света и тени.

Если на вашей улице все дома могут похвастать оригинальной подсветкой фасада, можете смело использовать данный метод. Однако делать свой дом самым ярким объектом в ночное время вряд ли уместно. Всему нужно знать меру Лучше воспользоваться светом оригинального уличного фонаря над крыльцом, либо разместить по бокам входной двери красивые светильники.

В невысокий забор или стену вдоль дорожки можно установить встраиваемые светильники, которые будут освещать её вечером и при этом не бить в глаза.

Функции и назначение

  • 1 Функции и назначение
  • 2 Выбор светильников
  • 3 Автоматизация включения/выключения
  • 4 Проводка и порядок работ

Освещение двора и придомовой территории выполняет сразу несколько функций:

Охранная. На освещенной территории меньше шансов безнаказанно уйти, потому злоумышленники стараются такие участки обходить стороной. Для охраны ставят светильники возле ворот, на крыльце, возле хозпостроек. Их располагают на значительной высоте — чтобы освещали больший участок. Особенность уличного освещения этого типа — оно горит все темное время суток. Есть вариант сэкономить — поставить датчики движения. При таком устройстве свет включается только тогда, когда есть хоть какое-то движение в зоне действия датчика. Охранное освещение участка основано на освещении ворот и забора Обеспечение безопасности передвижения. Чтобы в темноте не наступить на что-то, оставленное на дорожке, их тоже обычно освещают. Необходимо освещение на лестницах, вокруг водоемов. Чаще всего для этого используют специальные уличные фонари на ножках средней высоты. Их устанавливают на некотором расстоянии друг от друга с одной или с двух сторон дорожки. Включается это освещение до тех пор, пока хозяева не улеглись спать

Подсветить лестницы и дорожки очень важно Декоративная. Чтобы вечером двор или сад выглядели не менее привлекательно чем днем, используют декоративную подсветку

Она обычно располагается на открытой веранде, беседке, возле прудика или фонтана, других декоративных элементов на участке. При такой подсветке используют настенные уличные светильники, гирлянды, светодиодные ленты и т.д. Работает это уличное освещение дома только по необходимости. Декоративное освещение придает саду и двору особую прелесть Праздничная. Чтобы создать атмосферу праздника, украшают дома и дворы. Праздничная иллюминация — не обязательный, но такой приятный тип освещения. Праздничное уличное освещение дома

Обычно освещение на участке дома — загородного или дачного — комплексное. Есть как минимум, фонарь у дверей и ворот, пару фонарей вдоль основных дорожек. Могут быть установлены управляемые из дома прожекторы, при необходимости  освещающие территорию. Этот минимум, который обеспечивает нормальную степень безопасности и удобства.

Проводка и порядок работ

Прежде всего необходимо составить подробный план освещаемой территории, где указано размещение всех светильников. Далее необходимо разработать трассу, которая будет соединять те источники света, которым необходимо питание (кроме тех, что на солнечных батареях). В домовом щитке на уличное освещение должен быть установлен отдельный автомат. В отдельных случаях моет потребоваться несколько отдельных линий электропитания (например, на освещение забора и площади перед домом один, для заднего двора — второй).

Выбираем кабель

Кабель для питания светильников желательно прокладывать под землей. Минимальная глубина укладки — 80 см, использовать желательно бронированные типы кабеля. Допускается укладка кабеля ВВГ, но в защитной оболочке (специальной гофрорукаве или асбоцементных трубах). Подробнее о подземной укладке кабеля читайте тут.

В большинстве случаев кабель для уличного освещения дома прокладывается под землей

Допускается также воздушная прокладка кабеля для светильников, но она, во-первых, портит общее впечатление, во-вторых, необходимо найти кабель, оболочка которого не боится ультрафиолета. Это определенные виды полиэтилена, оболочки из которого значительно поднимают стоимость кабельной продукции. Чаще всего и тут используют кабель ВВГ, но он требует защиты от ультрафиолета. Его надо укладывать в кабель каналах (если ведут по стене зданий) или гофрорукаве. Без подобной защиты уже через несколько лет (3-4 года в зависимости от региона) оболочка потрескается, что может привести к выходу из строя всей системы.

Выбор сечения кабеля описан тут, о способах соединения проводов читайте тут.

Где ставить выключатели

Несколько слов о выборе места установки выключателей для уличного освещения дома. Система может быть довольно сложной — отдельно тянут питание к фонарям на заборе, отдельно — для освещения вдоль дорожек, еще одна ветка — для декоративной подсветки. Но все выключатели желательно сосредоточить внутри дома, и удобнее всего — возле входной двери.

Неудобство этой схемы в том, что отключать и включать освещение надо из дома. Сделать такую схему более удобной можно при помощи системы дистанционного управления. Но это дорогостоящее оборудование. Дешевле обойдется установка проходных выключателей. Они дают возможность включать/выключать свет из двух/трех точек. Можно поставить один внутри дома, второй — на заборе, возле гаража и т.п.

Как проверять кабель при покупке

Проверяют, сделана продукция по требованиям ГОСТ или ТУ. В последнем случае нужен сертификат соответствия, выданный организацией с таким правом деятельности, например, ВНИИ КП

Обращают внимание на качество металла, например, свойства меди зависят от класса, которых при производстве проводов используют три

Недобросовестные производители занижают сечение жил. В ГОСТ указано, что снижать это значение можно, если общее сопротивление остается неизменным. Но тонкие жилы быстрее греются, что приводит к аварийным ситуациям.

Тонкая оболочка к пробою осветительного провода не приведет, но будет легче повреждаться, особенно это касается гибких проводов для переносных ламп. На защитную изоляцию должна быть информация от производителя о ее составе.

Монтажные работы

Установка уличных фонарей является довольно сложной и требует определенных навыков. Состоит эта процедура из нескольких последовательных шагов:

проектирование. В большинстве случаев фонарей используется несколько

Поэтому важно правильно их распределить по территории, чтобы обеспечить максимальное освещение. Специалисты рекомендуют разбивать ими определенные зоны

Поэтому очень часто для этого их располагают вдоль дорожек или мест отдыха.
установка столбов. Практически все виды фонарей предполагают наличие металлических опор. Изготавливают их в различном стиле, придавая определенный дизайн. Очень часто для таких целей применяют кованые конструкции. Столбики желательно цементировать, чтобы получить прочную систему.
прокладка кабеля. Электрические провода располагают в грунте. Важно выбрать такую глубину прокладки, чтобы не было возможности случайно повредить их при земельных работах. Альтернативным вариантом будет монтаж кабеля по воздуху. Но такие системы смотрятся не очень эстетично и красиво.
установка и подключение светильников. Этот процесс не является сложным. Многие производители оснащают конструкции специальными крепежами. Что касается подключения, то здесь нужно правильно подсоединить проводку к выходам светильника. В большинстве случаев системы имеют специальные зажимы, упрощающие работу.

Монтаж уличных фонарей предполагает использование качественной продукции и правильную прокладку кабеля к месту их расположения.

Планировка освещения дачного участка

Безопасность прежде всего!

Потребляемая мощность электрооборудования должна соответствовать допустимой нагрузке.

Для начала следует пригласить профессионального электрика и сделать план — схему прокладки проводки с учетом наличия возведенных строений и возможностями обеспечения электроэнергией.

Важно заранее запланировать доступное месторасположение выключателей, защиту электропроводки от внешних факторов воздействия с помощью гофры или специальных труб. гофра для кабеля. гофра для кабеля

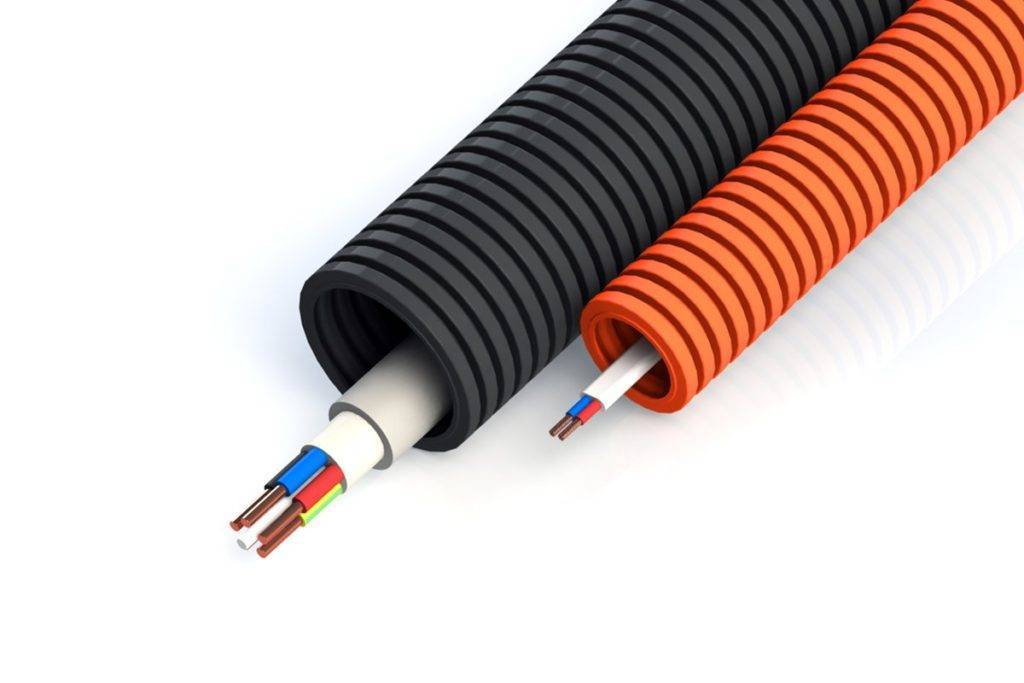

гофра для кабеля

Освещение основных зон в темное время суток

Территория, на которой находятся хозяева и гости вечером, заслуживает пристального внимания для обеспечения нормальной видимости.

Основные дорожки, ведущие от входа на участок до дома, и от дома к хозяйственным постройкам и уличному туалету, требуют тщательного продумывания освещенности.

Для этих мест хорошо подойдут уличные консольные светильники и фонари, которые должны быть защищены от влаги.

Для въездных ворот и парковки удобно использовать автономное уличное освещение с светодиодным светильником 12 В и 10 Вт.

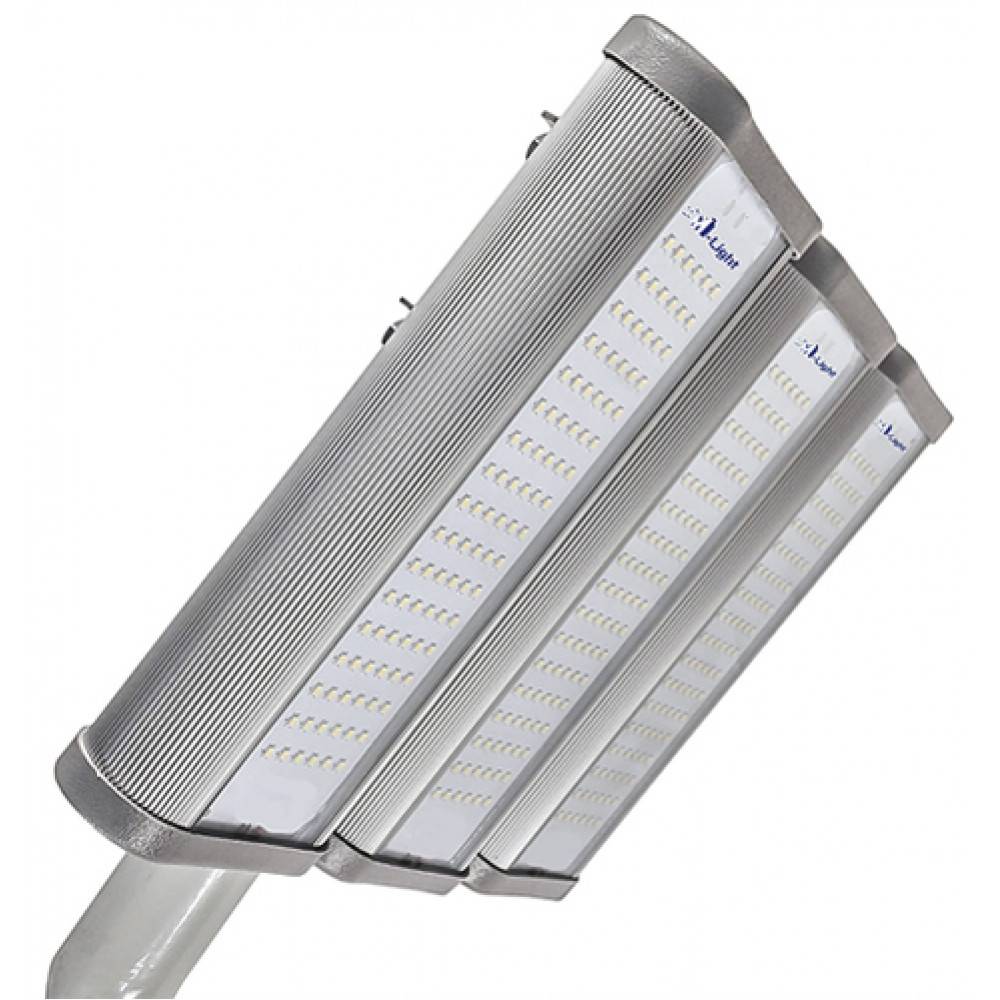

консольный уличный светильник

Точечное освещение небольших участков

Совсем необязательно, чтобы горело все электричество. Допустимо и рационально, когда некоторые уличные фонари включаются по мере необходимости.

Зоны отдыха возле бассейна, пруда или фонтана романтично украсят наземные или подвешенные на деревьях гирлянды.

Требования к подсветке

Перед планированием и установкой светильников следует разобраться с требованиями, которые предъявляются к этому виду работ:

Свет не должен быть слишком ярким. Это создает дискомфорт, а также ухудшает вид сада или водоема, так как нарушается спокойная атмосфера. Лучше выбирать рассеянное освещение, чтобы лампы не били по глазам.

Подсветка должна выделять границы пешеходных дорожек. Этого достаточно для того, чтобы комфортно ходить даже ночью

Особой яркости тут не нужно.

Выбирать светильники с защитой от влаги и пыли, предназначенные для улицы Важно, чтобы они не требовали обслуживания и работали долгое время без замены лампочек

Обращать внимание на энергопотребление. Чем меньше расход, тем ниже будут счета на оплату электричества Лучше всего подойдут энергосберегающие модели. А можно выбрать и современные автономные решения на солнечных батареях

А можно выбрать и современные автономные решения на солнечных батареях.

Внешний вид должен подходить под оформление приусадебного участка. Светильники больше видны днем, поэтому лучше выбрать такие, которые дополнят оформление и украсят ландшафт даже тогда, когда не работают.

Проводка при ее наличии должна быть проложена по установленным требованиям и быть безопасной. Чтобы исключить проблемы. В систему всегда ставят автомат или УЗО. В этом случае при замыканиях и других нарушениях работы подача электричества прекратится.

Ставить светильники лучше везде, где приходится передвигаться в ночное время. Заранее продумайте их расположение, чтобы потом не оказалось, что какой-то уголок упущен из вида.

Предварительно разобраться с особенностями включения и выключения. Проще всего поставить автоматику, чтобы она подавала электроэнергию по таймеру и отключала подсветку в установленное время (например, поздно вечером, когда все легли спать). Можно использовать фотоэлементы, чтобы светильники сами включались после наступления сумерек. Самое простое решение – ручной выключатель. Он подойдет, если подсветку надо включать изредка.

Свет должен быть везде, где нужно передвигаться в темное время суток.

Как разобраться в типах уличного освещения

Уличные светильники – это не только разнообразие форм, габаритов, мощностей, и прочих параметров, в которых достаточно сложно растеряться. Поэтому прежде чем выбирать лампы, разберемся в их типах.

Базовая сравнительная характеристика 6 популярных типов ламп:

  • Лампы накаливания – классика, с которой началась история электрического освещения в середине 19 века. Простой принцип работы, заключающийся в нагревании нити в инертном газе, не теряет своей актуальности. Однако за счет большой теплоотдачи этот вид «вытесняется» с рынка более экономичными вариантами.
  • Галогенные – подвид ламп накаливания. Появились в середине 20 века, когда в лампу накаливания были добавлены галогены (фтор, хром, бром), что позволило лампе гореть ярче, служить дольше и максимально приблизиться к эффекту солнечного света. Минусы приборов незначительные, но есть: они сильно нагреваются, излучают ультрафиолет. Находясь рядом с текстилем или нестойкой краской, приводят с постепенному выгоранию цвета.
  • Газоразрядные (еще одно название «разрядные») – свет образуется за счет сжигания добавленного в колбу природного газа. В результате прибор имеет срок работы до 20 тысяч часов, отличную цветопередачу. И это не просто эпитет, ее показатель составляет Ra>90. Разрядные приборы подходят только для уличного применения. Но при их установке стоит учитывать, что они практически не терпят перебои в сети, стоят дороже галогенных аналогов, сопровождаются мерцанием и гудением, которое надоедает глазам. В зависимости от добавок этот тип делится на ртутные, натриевые и металлогалогенные.
  • Ксеноновые – в устройства такого типа встроены дуговые лампы. Довольно яркий вариант с широким спектром излучения. Часто применяются для освещения магистралей и дорог, где важна хорошая видимость в темное время суток.
  • Люминесцентные – представляют огромную категорию осветительных приборов, которые используются не только для уличного освещения, но и для дома, аквариумов, соляриев и других практических и декоративных целей. Производятся в диапазоне цветовой температуры от 2700 К до 6500 К, а значит, позволяют создать как комфортнее теплое излучение, так и акцентирующее холодное. Имеют длительный срок службы (порядка 5 лет), при этом есть случаи выхода из строя при частом включении-выключении.
  • Светодиодные (LED) – светильники, которые исключают недостатки предыдущих вариантов: они не мерцают, не выделяют вредные вещества, не имеют ограничений по количеству включений, и при этом работают до 100 тыс. часов. Благодаря отличным эксплуатационным характеристикам и стойкости к окружающей среде используются в любом наружном освещении: от установки во дворе частного дома до подсветки городских парков и дорог.

Остановимся подробнее на светодиодной технологии, ведь не зря в странах Европы переход на LED-освещение улиц регулируется на законодательном уровне. Почему же при достаточно высокой стоимости LED выгоднее и предпочтительнее?

Подключение наружных светильников, установленных на фасадах

В принципе, это наружное освещение практически повторяет внутреннее. Все дело в том, что светильники, прикрепленные к стене дома снаружи, подсоединяются к сети электрического тока через распределительный щит, который используется и для внутренней разводки проводов.

А, значит, сама прокладка кабеля будет производиться по стенам. Чаще всего это скрытая проводка, которая укладывается в штробы. Специалисты рекомендуют сам кабель начинать укладывать еще до начала отделочных работ, тем самым можно избежать лишних процессов (штробления стен). Если дом деревянный, то оптимальный вариант – открытая проводка.


Ландшафтное освещение

Какими должны быть уличное освещение?

Светильники, которые используются на улице, должны быть максимально защищены от непогоды. Маркировка IP для таких светильников должна быть самой высокой. Первая цифра, обозначающая защиту от пыли, должна быть не ниже 4–6, вторая (защита от влаги) — 4–8. Светильники с IP67/68 можно погружать под воду. Они обычно используются для подсветки бассейнов и фонтанов.

Прибор должен выдерживать влияние различных погодных условий, в том числе шквальный ветер и значительные перепады температуры, высокую влажность

Если вы живете рядом с морем или океаном обратите внимание на качество покрытия светильника. Изделия низкого качества со временем начинают набирать конденсат под стекло, а покрытие начинает отшелушиваться

Следующий важный показатель для уличного светильника — его энергопотребление и мощность. Сегодня часто используют светильники на солнечных батареях вместо электрической сети. Прекрасно, если для освещения участка используется автоматизированная система, оснащенная датчиками движения или сумеречным выключателем. «Умное» освещение обеспечит владельцу полный комфорт и существенно снизит затраты на электроэнергию.

Во-первых, вам не придется бегать по участку, чтобы включить освещение в нужных местах — система включит свет автоматически с наступлением темноты. Вы сможете регулировать, что именно, как ярко и в каком порядке будет происходить включение.

Во-вторых, наличие датчиков движения сократит общее время работы ламп: если на участок никто не зайдет, то свет там гореть не будет.

Методы установки уличного освещения

Распространение получили основные три метода установки уличного освещения:

  1. прокладка кабельной линии (КЛ) в траншее;
  2. натяжение воздушной линии (ВЛ) по опорам освещения;
  3. комбинированный вид – кабельно-воздушная линия (КВЛ).

Монтаж чисто линией ВЛ встречается крайне редко. Правилами установлено, что выход питающей линии от источника питания, ввод в здание и места пересечения выполняются кабельной линией. В этом случае линия считается кабельно-воздушной.

Стоимость ВЛ значительно меньше, чем КЛ. А также при наличии повреждения можно отыскать его место путем осмотра линии.

При этом, при монтаже ВЛ стоит учитывать расширенную охранную зону и её низкую устойчивость к погодным условиям, особенно в грозовой период. Прокладывание линии «открытым» методом не безопасно для человека и животных и отрицательно сказывается на экологии.

Сегодня установки уличного освещения в населенной местности (город, поселок) разрешено исключительно кабельной линией, т.к.:

  • не большая охранная зона (1 м);
  • высокая устойчивость и защита от неблагоприятных погодных условий;
  • множество способов прокладки в зависимости от внешних условий (в трубе, лотках, тоннелях, опорах, каналах и т.д.);
  • закрытость КЛ от посторонних позволяет проложить её в местах с интенсивным движением или скоплением людей.

К минусам такого метода относится:

  1. затрудненность в поиске места повреждения;
  2. влияние просадки грунта на рабочие характеристики КЛ;
  3. возможность механического повреждения спецтехникой (при несанкционированной работе в охранной зоне).

Монтаж уличного освещения

Важно знать, что все монтажные работы выполняются исключительно квалифицированным персоналом, имеющим доступ к работе в электроустановках. Монтажные работы начинаются, только после получения разрешения на строительство

Монтаж уличного освещения кабельной линией предполагает прокладку кабеля в траншее. Для его защиты выбирают бронированный кабель. Данный метод проводится в следующей последовательности:

  1. согласно проектной документации на местах установки опор освещения устанавливаются флажки или колышки. Трасса начинается от шкафа уличного освещения (ШУНО).
  2. Спецтехникой копается траншея глубиной 0,8 м. В местах пересечения дорог и площадей – 1 м.

Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).

  1. Дно траншеи засыпается песком на высоту 0,1 – 0,15 м.
  2. Для защиты КЛ от механических повреждений прокладывается полиэтиленовая (ПНД) труба. Для бронированного кабеля – в местах пересечения с автодорогой, стоянками, площадями; для кабеля из сшитого полиэтилена – по всей длине трассы.
  3. В траншее прокладывается КЛ. В трубе это выполняется с помощью троса для его вытягивания. В местах установки опор концы кабеля в трубе выводятся наружу для их подключения. В дальнейшем они заводятся в распределительную коробку, устанавливаемую в технологическом окне опоры освещения.
  4. Засыпать слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
  5. В один слой укладывается глиняный кирпич. В местах прохода под асфальтированными дорогами укладка кирпича не обязательна.
  6. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. В местах пересечения с инженерными коммуникациями лента не укладывается.

Прокладка кабельной линии для уличного освещения

Установка опор уличного освещения проводится в следующей последовательности:

  1. Провести прессовку песчаного слоя.
  2. В месте установки опоры копается квадратное (1м х 1м) отверстие глубиной 1,2м.
  3. В отверстие устанавливается металлическая конструкция (закладная), через центр которой выводится труба с кабельными линиями.
  4. Отверстие заливается цементным раствором.
  5. После затвердения цемента к закладной крепится конструкция осветительной опоры.

Установка опор уличного освещения

Монтаж уличного освещения воздушной линией. На опорах монтируется специальный комплект линейной арматуры, на которую подвешивается воздушная линия (СИП). На следующем этапе происходит подключение светильников к ВЛ.

Провод СИП в разрезе

Место подключения линии от шкафа управления до опоры освещения и подъем на нее выполняется кабелем.

Подключение светильника к ВЛ

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
